КУРИЛКА (технический отдел)

[ANDREY674]

olgins

На моём валу, с одной стороны пазы под две сегментные шпонки, один над другим. На другой стороне паз под призматическую шпонку, по всей длине вала. А кому и этого мало будет, то в торце ещё и резьба, на глаз примерно десятка с мелким шагом, пока не вникал с каким.

на двигателе под шпонку пазы, как зацепиться?

Посмотри на вот такой выкрутас:

Это я себе на буксировщик такое делал.
Точится переходник с внутренним диаметром под вал, потом болгаркой и надфилем делаешь в нём прорезь под шпонку (типа паз), и сверху напяливаешь ещё кольцо, чтобы шпонка не вылетала паз не расходился. Проверено, работает как целый.

[olgins]

На моём валу, с одной стороны пазы под две сегментные шпонки, один над другим. На другой стороне паз под призматическую шпонку, по всей длине вала. А кому и этого мало будет, то в торце ещё и резьба, на глаз примерно десятка с мелким шагом

У моего что-то похожее. Тоже с двух сторон пазы. Так что решать совместно надо. За совет спасибо, подумаю
Я вот еще такой способ встречал в инете. Берется торцевая длинная головка, немного протачивается внутри, и шпонка стачивается с боков под "грань" головки.
Посмотрим, к чему приду в результате.

[WOWALET]

Во всех остальных местах подъезжаешь к каналу, который отрезает тебя от озера.

Да на ближайщей речке у нас тоже можно так же заехать,только до моря там 5-10 верст... Заодно спрошу - как с винтиком вопрос?

[memirdonec]

Десять метров!!!

Питерцы- они колерные.Нахрена на длину 15 метровой рулетки колеса?
Я таскаю 650 с перепадом высот в 35.И не таскал бы,а хочется море покаламутить. Сегодня креветки набрал-5-6кг.Два съел,остальное раздал неимущим под пиво. Короче,тоска пляжная.

[ANDREY674]

Берется торцевая длинная головка, немного протачивается внутри,

Хорошая торцовая головка, просто так, внутри не протачивается. А если у шпонки сточить грани под углом, и засадить её в тот же угол, то вопрос слизывания её, наступит очень скоро. Хотя смотря что за шпока и что за мощности.

[ANDREY674]

Заодно спрошу - как с винтиком вопрос?

Ответ давно в личке.

[griny29]

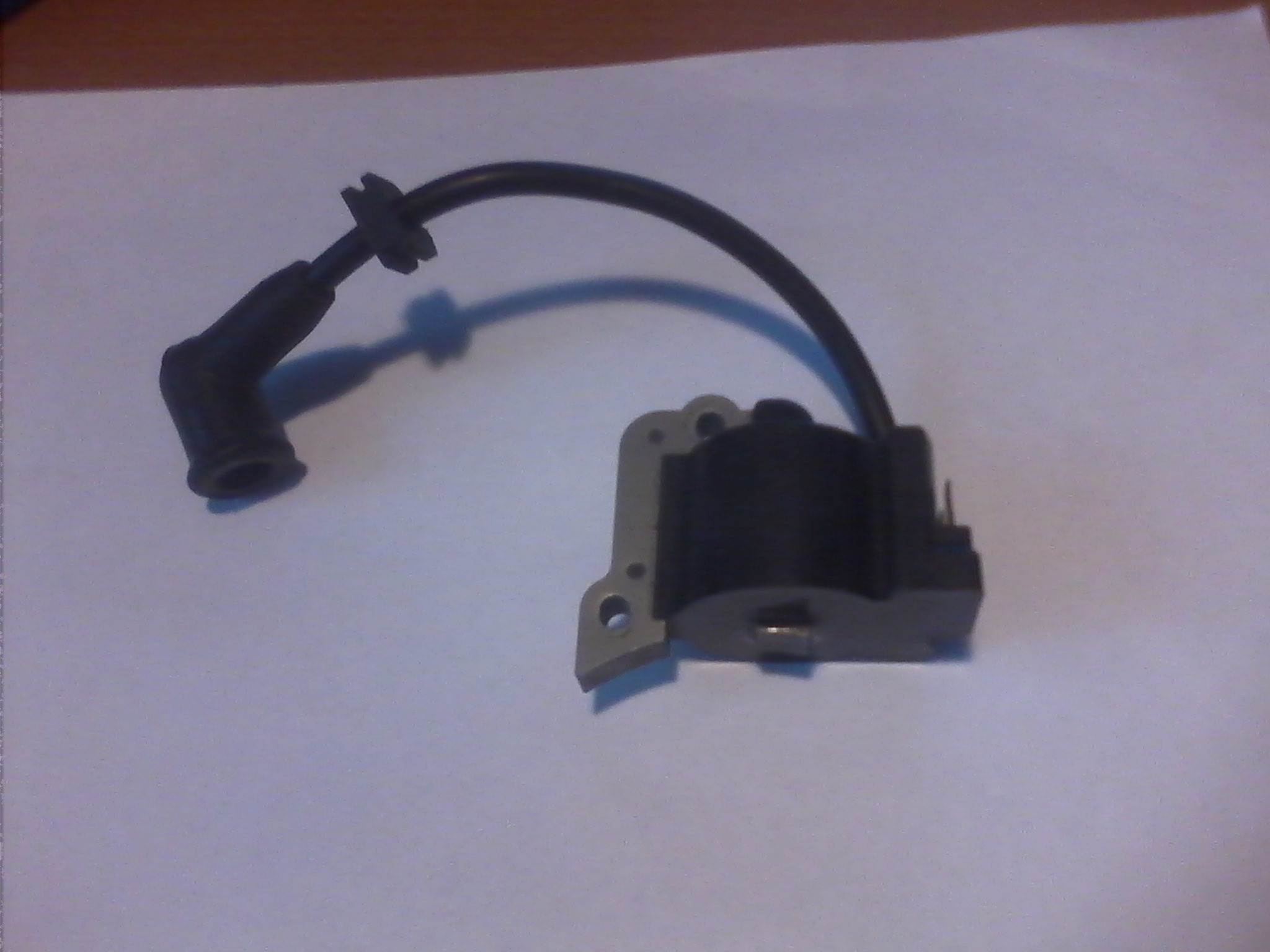

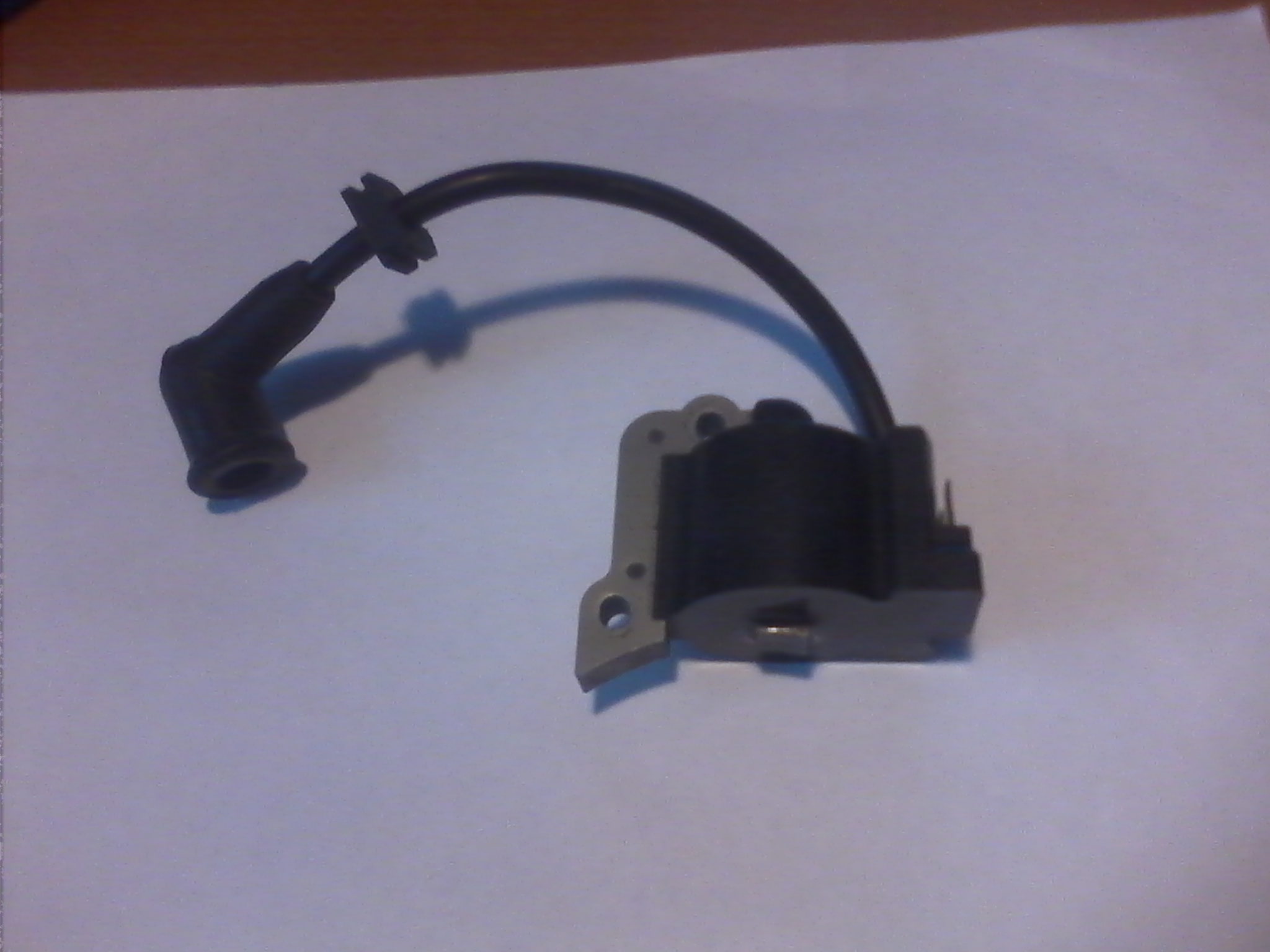

везёт вам,моторы,рыбалка,креветки. я тут с кухонным ремонтом маюсь,не до рыбалок.сегодня благо припёр с работы перф бош профи,за пол часа со всей кухни плитку отдолбил,что сказать--сила. ну а теперь вопрос ко ВСЕМ:нужна зажигалка на триммер чемпион Т264,попозже сфоткаю и приложу.у нас в магазинах такой приблуды нет нигде,в инете тоже не нашёл,именно на эту модель.может кто увидет--свисните--договоримся!оплачу покупку и пересыл.по маркировке на ней--sd-1.моторчик хоть и слабоват,но с пивом(и с новым зажиганием)потянет думаю.ладно,не буду вас отвлекать от рыбы и креветок,пойду ламинат кроить.

Вложения

вот такая хрень нужна

Последний раз редактировалось griny29 26 июн 2012, 20:21, всего редактировалось 1 раз.

[WOWALET]

А если у шпонки сточить грани под углом, и засадить её в тот же угол, то вопрос слизывания её, наступит очень скоро.

А RV3LE писал как-то, что вообще вместо шпонки засадил в вал наполовину шарик мм 3 и бегает до сих пор...

[RV3LE]

вместо шпонки засадил в вал наполовину шарик мм 3 и бегает до сих пор

Заслуга не моя: ведущая шестерёнка моего редуктора сидит на шарике. По-заводскому.

[WOWALET]

ужна зажигалка на триммер чемпион Т264

А если применить общеизвестный способ (кстати, кто-то недавно писал об этом, только с контактным зажиганием): удалить ВВ катушку и подключить бобину мотоциклетную или катушку зажигания от Вихря например... попробовать-то несложно, а вдруг...

[WOWALET]

По-заводскому.

Надо же! Китайчата, наверное, поленились. Я-то думал ты сам это усовершенствовал...

[griny29]

А если применить общеизвестный способ

было бы куда подключить......а то ведь нет ни фига,катушка с высоковольтным проводом и контакты на кнопку "стоп"

[griny29]

фотку приложил--смотрите выше(обратно немного)

[ANDREY674]

ведущая шестерёнка моего редуктора сидит на шарике. По-заводскому.

Ну раз по заводскому, значит нагрузки и прочностные характеристики валов-шестерён как то считались.
Да и на ведущей момент не бешеный.
Кстати, вариант с шариком уже где то видел, только подумалось что самопально воткнут.

[WOWALET]

было бы куда подключить

Берёшь нож например и сострагиваешь всю тонкую обмотку, толстую оставляешь. Вот и получится два вывода (концы первичной обмотки) ну и подключай дальше... Хотя можно сначала попробовать подключить к контактам, которые на кнопку, х. з. как там у них сделано, может и пойдёт!
