Марадера барабанчик в Кандар ср1-м

[SH.Andrei]

Здравствуйте. Тема как я приколхозил марадера барабанчик на "Кандара".
Инструмент:
1.Пистолет с термоклем.
2.Напильник.
3. Ножницы.
4. Шруповерт, сверло 4; 7мм, фреза 6мм.
5. "Колумбик".
Расходники:
1. Супер клей гель.
2. Пластик тол.1мм (использовал защитное стекло от сварочной маски)
3. Магнитик 4×1

Последний раз редактировалось SH.Andrei 01 мар 2021, 20:11, всего редактировалось 1 раз.

[SH.Andrei]

1. Разбираем.
2. Залил канавку, под стволик, термоклем. Обрезал, лишние, ножом, сверлил отверстие, доработал напильником.

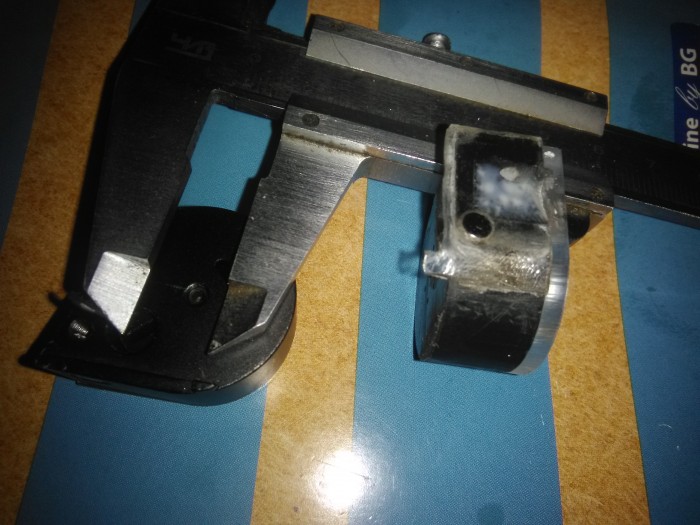

3. Низ корпуса стачивал напильником. Должно в идеале получится 6мм, от низа до центра отверстия. На 7ми зарядном это возможно, на 10ти зарядном стачиваем до отливки-которое фиксирует стекло.

Вложения

[SH.Andrei]

4. Прикрутил стекло к корпусу, кончиком ножа отметил на сколько уменьшился корпус по отношению его. Открутил. Напильником сточил , не доходя 1мм, до отметки. Расверлил отверстие, в стекле, сверлом на 7.
5. Ножницами из пластика вырезал "подошву"(другого слова в голову не пришло). Сделал ее где-то по 1мм больше со всех сторон.

Вложения

[SH.Andrei]

6. Приклеил, супер клеем, "подошву" к корпусу, вклелил магнитик. Соблюдал расстояние от центра отверстия до выступа, на родном барабанчике ~10мм, сделал ~9мм. Не забываем марадера будет вставляется справа, зеркально родному.
7. Прикрутил стекло и началась самая щепетильная работа-подгонка. Сначало подгонял по ширине, а после подтачивал усик. Тут не стоит спешить а то очень легко перестараться напильником.

Вложения

[SH.Andrei]

8. На этом переделка 7ми зарядного у меня закончилась. Осталась сборка.
У 10 зарядного пришлось фрезой подточить, в низ, корпус. Ту часть куда ложится пулька.
9. Сборка.
П.с. На этом все. Надеюсь информация будет кому-то полезна.

Вложения

[SH.Andrei]

Забыл указать калибр 5и5. И при приклеивания магнитика соблюдаем "полярность", чтобы притягивались, а не отталкивались.

[ershik7498]

Хорошая и полезная задумка.
Кандаровые барабанчики в дефиците,марадёры доступны-отличная замена после доработки. За идею и старание жирненький ➕➕➕

[SH.Andrei]

Здравствуйте. Не потеме барабанчика, но опубликую тут. Как я приколхозил приклад, думаю применимо не только на "Кандарах". И думаю что уже кто-то так делал, но может будет кому-то полезна информация.

Вложения

[SH.Andrei]

Здравствуйте. Оставлю это тут, может кому пригодится.
Рисунок проставки под проставочный редуктор Крюгера в кит СКИВа. На рисунке не указано отверстие под дыхолку (он предназначался для токаря и это было бы лишней информацией), у меня получилось 25мм от торца. И на рисунке неправильно указана резьба М24×1.75- должна быть М24×1.5.

Вложения
