Выбор пневматики и околопневматического оборудования (прицелы, кронштейны, насосы и т.д.), отзывы
28 янв 2024, 22:29
Приветствую вас
Попала мне в руки одна спортсменка с небольшим недомоганием (ссыкливая не в меру
)
А в инете инфы с гулькин нос…
на прикладе держатель на 5 магазинов из АБСпластика
Мушку можно поднимать и опускать, есть специальные пазы

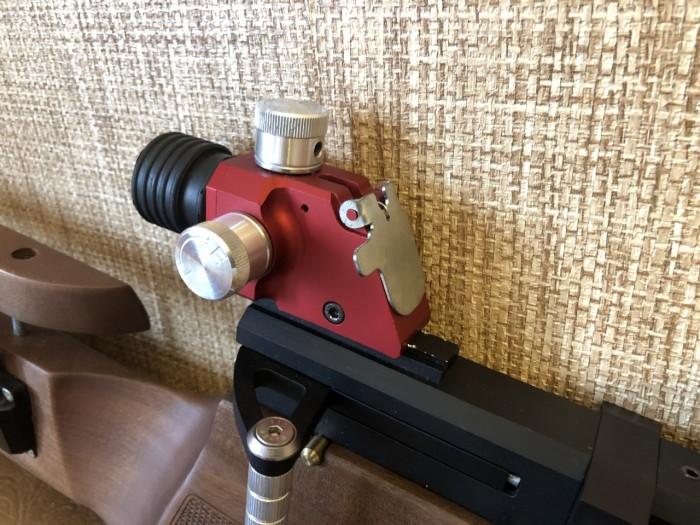

Диоптр установлен с завода, «дырень» не регулируется, возможно имеются сменные насадки
- Вложения
-
Последний раз редактировалось
FOTON 28 янв 2024, 23:13, всего редактировалось 1 раз.
28 янв 2024, 22:40
Коробка сделана из цельного куска дюралю. Чтобы снять ствол нужно открутить соответствующие гужены и он легко выйдет
весь УСМ и корпус боевого клапана держатся на штифтах
Снизу коробки находится винт сброса давления. Он давит не на привычный нам шарик, а цилиндрик из полиацеталя
В детали шатуна расположены толкатель и пружина для фиксации затвора в закрытом положении
Н
а вот и взрыв-схема
28 янв 2024, 22:55

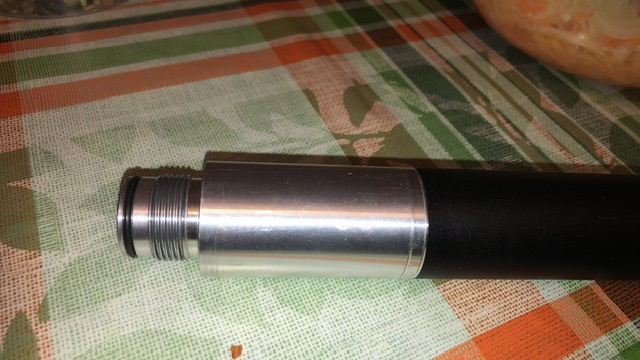

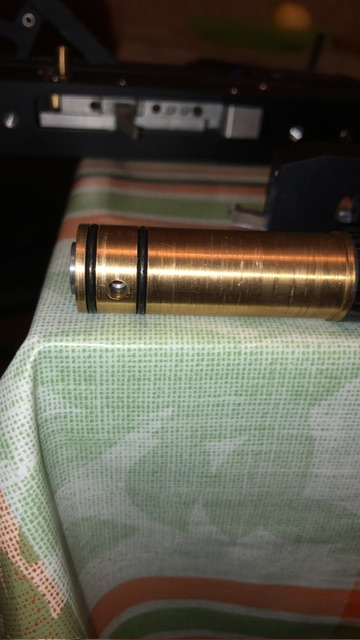

Дудка затянута в карбон. В коробку становится через латунную втулку. Посадка внатяг . Имеется проточка для установки магазина мародер. Это большой плюс
- 1706197995676422.jpeg (57.57 КБ) Просмотров: 6761
- 1706198262529900.jpeg (78.77 КБ) Просмотров: 6761

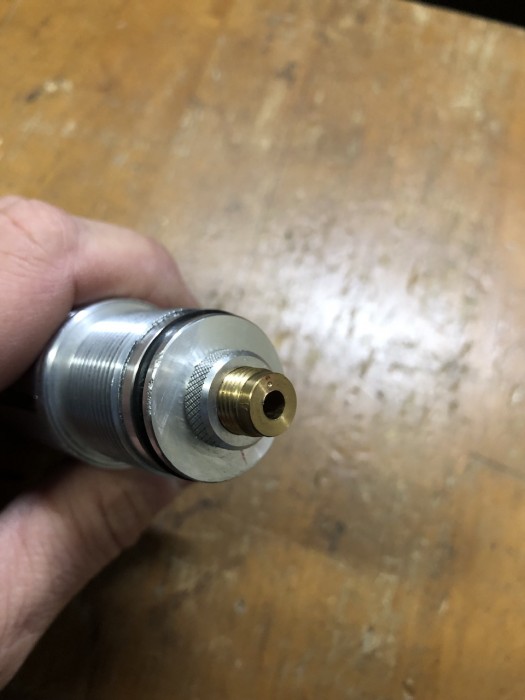

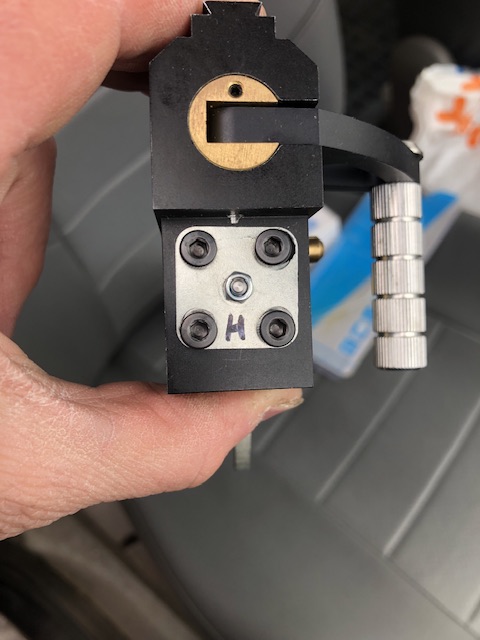

К резику прикручен редуктор, состоящий из 2-х частей. Дышит по своей резьбе
- IMG_7325.jpeg (63.84 КБ) Просмотров: 6761

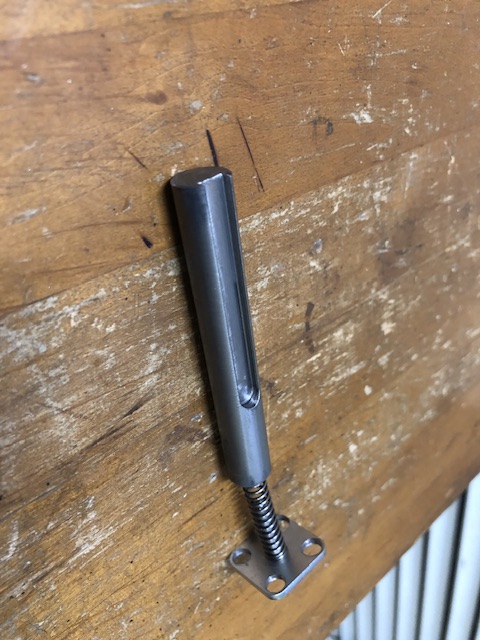

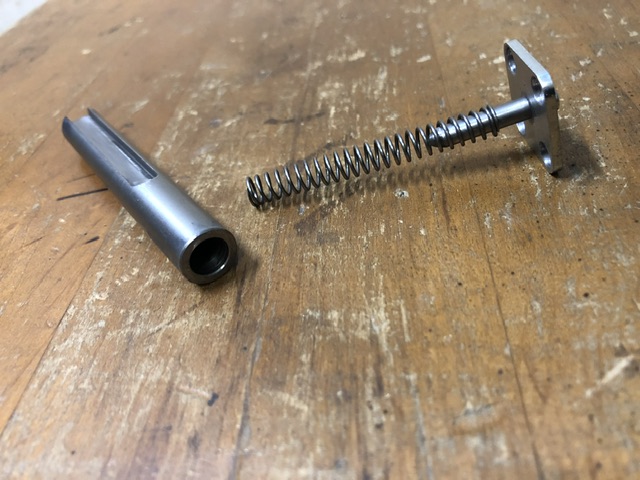

ударник и его пружина крепятся пластиной с направляющей. Минус такого крепления это надо ловить соосность направляйки и ударника, иначе пружину зажимает между боковым стенками и спуск не возможен
- IMG_7321.jpeg (156.54 КБ) Просмотров: 6761

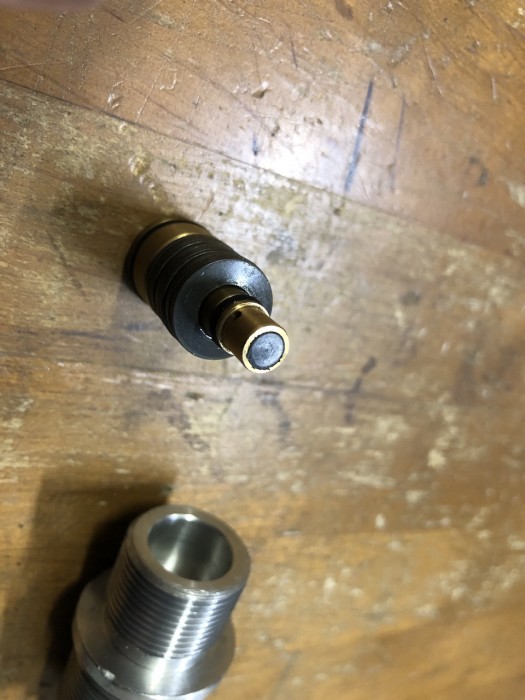

Боевой клапан. Его пружина упирается в корпус редуктора, регулировка поджатия только подкладными шайбами
- Вложения
-
- IMG_7319.jpeg (97.58 КБ) Просмотров: 6761
-
- IMG_7318.jpeg (107.91 КБ) Просмотров: 6761
Последний раз редактировалось
FOTON 28 янв 2024, 23:12, всего редактировалось 1 раз.
28 янв 2024, 23:23
Ещё немного фоток

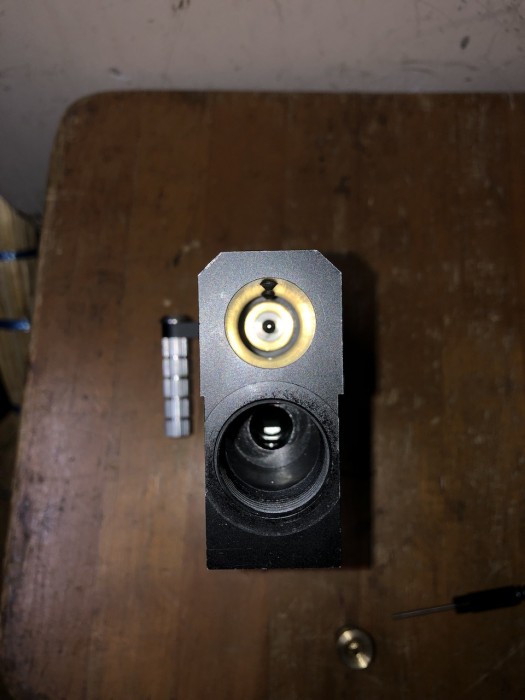

Вид спереди, корпус клапана (нижняя шахта)извлечен и видны зуб шептала и пенек тяги взвода
- Вложения
-
-
-
29 янв 2024, 07:13
В общем, раскинув этот дрын на детальки, видно что конструкторы старались, но одна недоработочка все же есть!
При выстреле из шахты магазина дует от души, даже со вставленным магазином ощущается. Так и просится уплотнение досылателя в казну.
Регулировки: конструктор оставил только одну путем регулировки редуктора.
РТИ: все резинки легко доступны в плане извлечения и в продаже (отдел сантехники
)
Всем прекрасного настроения
С уважением
29 янв 2024, 10:07
прикольная пукалка ...
наверняка переоценЁнная с точки зрения покупки/продажи, но у имеющего руки не из жопы может стать неплохим тренировочным инструментом.
Спасибо за обзор.
Уплотнение лучше бы в дудке сделать.
Меньше вероятность "подрезки" резинки при досылании чем при установке резинки на досылателе.
Хотя в изготовлении резинка на досылателе проще.
29 янв 2024, 17:53
Отличный обзор получился!!! Думаю данная информация будет полезна многим людям. Ещё раз спасибо за открытость и отзывчивость!
30 янв 2024, 22:12
Верно,
Дед_Пихто, думаешь насчет сифонов
. Было бы желание, можно все впиндюрить. Точность данного девайса очень даже меня впечатлила. После настройки диоптра под мои JSB, этот дрын сшибал пробки от ПЭТ на дистанции 15-40-45м. это "ближний и дальный нули". Операторы 52-24-9 годков
02 июн 2024, 14:01
Вообще странно, что дует - там в стволе резинка внутри(коричневая), может прохудилась/устала? Скорость меряли? Вся серия стабильная?
07 июн 2024, 19:56
air182 писал(а):Вообще странно, что дует - там в стволе резинка внутри(коричневая), может прохудилась/устала? Скорость меряли? Вся серия стабильная?
в представленном экземпляре такого не было, а самому изменять конструктив мне дозвола не дали. Даже с таким сифоном моща дрына составляла 7,3 J
29 сен 2024, 15:00
Данное изделие хорошо знакомо , если есть вопросы обращайтесь
29 сен 2024, 15:15
В общих чертах : создана для тренировок по биатлону , проведения соревнований , широко используется среди спортсменов начального уровня подготовки и в любительском спорте . Внешне притягательна, но имеет ряд недоработок что делает ее работу нестабильной : разброс по скорости до 15 м/с , плохой спуск , слабая посадка ствола в коробке , зачастую кучность не соответствует заявленной . Изначально за основу коробки был взят конструктив штеер, усм Иж 60
Ориентировочно редуктор настроен на 60-70 атмосфер
При скорости 160-165 мышь 053 может пробежать 100
раз .
29 сен 2024, 18:18
От точна каробка Штэер , не Вльтер , не Аншютц , не Файнвербау ?
От проста интересна заключение эксПерда ф таких дилах
Абращайтесь
Дык штолитотам штеер , АУ ???
29 сен 2024, 18:44
dima.22 писал(а):От точна каробка Штэер , не Вльтер , не Аншютц , не Файнвербау ?
От проста интересна заключение эксПерда ф таких дилах
Абращайтесь
Дык штолитотам штеер , АУ ???
Да эксперта .
Вы хотите поспорить ?
Или что-то весомое знаете ?
