Устройства для измерения НСП.Хронографы и пр.

Прицелы для пневматики, крепления, дальномеры, хроны - все то, что помогает точно стрелять

Модераторы: Darkroom, Konstantinovich, 116aavl, SanSanish

Поделиться ...

Re: Устройства для измерения НСП.Хронографы и пр.

Сообщение 116aavl » 04 мар 2015, 18:24

Nawigator писал(а):;;-))) ;;-))) ;;-))) а ви таки думаете установка диода поможет? Поставите, сильно удивитесь...
ДЛЯ ТЕХ, КТО ПиЗ..иТ О ТОМ, ЧЕГО НЕ ПОНИМАЕТ, ДИОДНЫЙ МОСТ ДЛЯ (ГРУБО) ПЕРЕВОД ПЕРЕМЕННОГО напряжения В ПОСТОЯННОЕ, ПИТАНИЕ ХРОНА -ПОСТОЯННОЕ, СЛЕДОВАТЕЛЬНО-В БП СТОЯТ ВАШИ 4 ДИОДА, а один (повторяю) лучше не ставить...
вопрос установки диода уже обсуждался еще на анальнере, нужно быть внимательнее. тогда и я добрее буду ;;-)))

2 диода тогда решает ::yaz-yk:, у меня был в тот момент не БП, а акум на крокодилах и так как конструктивная особенность данного хрона не работать при лампах дневного света - дело было в полумраке и в темноте красный и черный провод были перепутаны, поэтому не надо гнать про кривые руки :ni_zia:

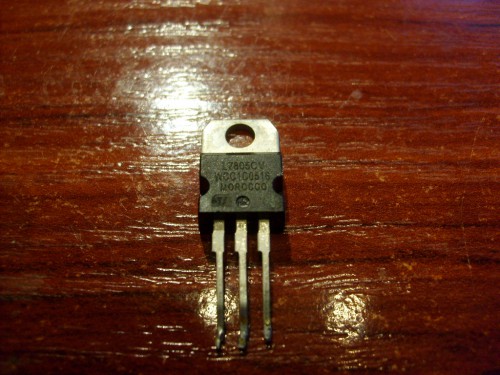

А кренку мне уже подогнали, счас собирусь силами, найду паяльник и буду паять. ::yaz-yk:

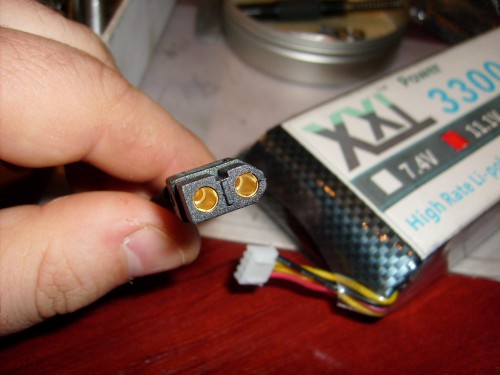

Вообще надо таких штекеров раздобыть и на литиевые акумы перевести хрон. Тогда переполюсовка не страшна будет.
Аватара пользователя
116aavl
Гуру

Сообщения: 5074
Зарегистрирован: 29 фев 2012, 16:41
Репутация: 29 [ ? ]
Благодарил (а): 749 раз.
Поблагодарили: 798 раз.

Re: Устройства для измерения НСП.Хронографы и пр.

Сообщение 116aavl » 04 мар 2015, 19:42

Было вот это



Стало вот это



пару тычков паяльнегом - и хрон снова живее всех живых :ya_hoo_oo:


За это сообщение автора 116aavl поблагодарил:
Skoffild
Аватара пользователя
116aavl
Гуру

Сообщения: 5074
Зарегистрирован: 29 фев 2012, 16:41
Репутация: 29 [ ? ]
Благодарил (а): 749 раз.
Поблагодарили: 798 раз.

Re: Устройства для измерения НСП.Хронографы и пр.

Сообщение DEN120 » 04 мар 2015, 21:40

Это что жты такое в него кинул? :sh_ok:
DEN120
Гуру

Сообщения: 1436
Зарегистрирован: 01 май 2013, 18:50
Репутация: 25 [ ? ]
Благодарил (а): 201 раз.
Поблагодарили: 194 раз.

Re: Устройства для измерения НСП.Хронографы и пр.

Сообщение Nawigator » 04 мар 2015, 22:55

2 диода тогда решает ::yaz-yk:,
ню-ню...
Nawigator
Профи

Сообщения: 554
Зарегистрирован: 29 мар 2013, 15:17
Репутация: 1 [ ? ]
Благодарил (а): 8 раз.
Поблагодарили: 52 раз.

Re: Устройства для измерения НСП.Хронографы и пр.

Сообщение 116aavl » 05 мар 2015, 06:58

DEN120 писал(а):Это что жты такое в него кинул? :sh_ok:

это он так на фотовспышку реагирует :-)
Аватара пользователя
116aavl
Гуру

Сообщения: 5074
Зарегистрирован: 29 фев 2012, 16:41
Репутация: 29 [ ? ]
Благодарил (а): 749 раз.
Поблагодарили: 798 раз.

Re: Устройства для измерения НСП.Хронографы и пр.

Сообщение izlom777 » 22 мар 2015, 17:18

izlom777 писал(а):И снова здравствуйте, Уважаемые любители пневматики.
Не мог бы кто-нибудь одолжить хронограф для проверки моей вундервафли? :-):
P.S.
Вот ещё набросал полную схему устройства:
Скрытый текст:
Cсылка скрыта. Для просмотра зарегистрируйтесь на форуме или войдите на форум.

Фототранзисторы и светодиоды:
Скрытый текст:


Добрый день!
Вот решил написать отчёт.
Хрон сравнивал с ИБХ-716 и рамочным хронографом от Agioso.
При подключении к ноутбуку через микрофонный вход и скоростях порядка ''90 показывает на 2 меньше. Единицы измерения думаю всем понятны.
Есть один момент. Если при питании от usb в программе наблюдается следующая картина:
Скрытый текст:
Cсылка скрыта. Для просмотра зарегистрируйтесь на форуме или войдите на форум.

то питание от usb не подходит и нужно ставить стабилизатор:
Скрытый текст:
и тогда картина будет уже более красивая.
Cсылка скрыта. Для просмотра зарегистрируйтесь на форуме или войдите на форум.


Но так как мне захотелось стать владецем более портативного и не зависящего от компьютера устройства было решено оснастить хронограф микроконтроллером.
Мой выбор пал на готовое решение под названием Arduino UNO (точнее его китайский клон).
Для связи Arduino c датчиками использовал следующую схему (немного её упростив):
Скрытый текст:
Cсылка скрыта. Для просмотра зарегистрируйтесь на форуме или войдите на форум.

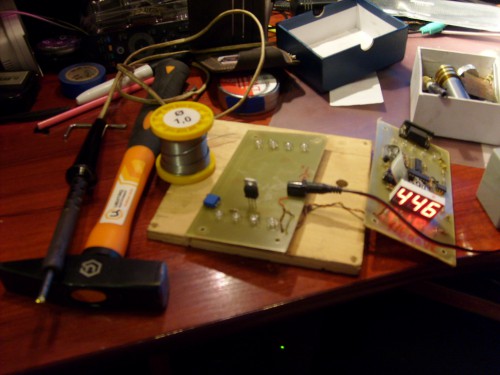

В итоге вышло что-то вроде этого:
Скрытый текст:
Cсылка скрыта. Для просмотра зарегистрируйтесь на форуме или войдите на форум.
Cсылка скрыта. Для просмотра зарегистрируйтесь на форуме или войдите на форум.

При сравнении с выше указанными хронографами и скоростями около '''07 мой хронограф показывал значения на 3 больше. Разница выходит около 1%, что я не считаю критичным, т.к. это исправляется изменением одного значения в прошивке (а именно расстояния между датчиками).
Следующим этапом спрячу всё внутрь корпуса.

Есди кому-то нужно, выкладываю код:
Вариант 1 (менее точный):
Скрытый текст:
#include "Wire.h"
#include "LiquidCrystal_I2C.h"

volatile unsigned long Time1=0; //Время срабатывания первого датчика
volatile unsigned long Time2=0; //Время срабатывания второго
double value = 0;
long time = 0;

int count=0;
String str;

LiquidCrystal_I2C lcd(0x27,16,2);

void setup()
{
Serial.begin(9600);
attachInterrupt(0, Start, FALLING); //Прерывание по нарастающему фронту на D0
attachInterrupt(1, End, FALLING); //Прерывание по нарастающему фронту на D1

lcd.begin(); // инициализация LCD
lcd.backlight(); // включаем подсветку
lcd.clear(); // очистка дисплея
}
void loop()
{
if ((Time1!=0)&&(Time2!=0)&&(Time2>Time1))
{
time = Time2-Time1; //вычисляем задержку
value = 0.255*1000000/time; //вычисляем скорость для расстояния между датчиками 255 мм
Serial.println(String(time)+" "+String(value));
count++;
lcd.clear();
lcd.setCursor(0, 0);
str = String("No:"+String(count)+" "+String(time) + "mks");
lcd.print(str);
str = String(String(value)+" m/s");
lcd.setCursor(0, 1);
lcd.print(str);

Time1=0;
Time2=0;
}
}

void Start()
{
Time1=micros();
}
void End()
{
Time2=micros();
}

Вариант 2 (более точный):
Скрытый текст:
#include <util/delay.h>
#include "Wire.h"
#include "LiquidCrystal_I2C.h"

double data=0;
int count=0;

volatile unsigned char s1 = 0;
volatile unsigned char s2 = 0;


void Timer1_Init( void )
{
TCNT1 = 0;

// Bits: COM1A1 COM1A0 COM1B1 COM1B0 - - WGM11 WGM10
TCCR1A = 0;

// Bits: ICNC1 ICES1 - WGM13 WGM12 CS12 CS11 CS10
TCCR1B = 0;

// Bits: FOC1A FOC1B - - - - - -
TCCR1C = 0;

// Bits: - - ICIE1 - - OCIE1B OCIE1A TOIE1
TIMSK1 = 0;

// Bits: – – ICF1 – - OCF1B OCF1A TOV1
TIFR1 = 0;
}

LiquidCrystal_I2C lcd(0x27,16,2);
String str;

void setup()
{
// Global disable interrupts
cli();
// Timer/Counter 1 initialization
Timer1_Init();
// Global enable interrupts
sei();
Serial.begin(9600);

attachInterrupt(0, sensor_1, FALLING);
attachInterrupt(1, sensor_2, FALLING);

lcd.begin(); // инициализация LCD
lcd.backlight(); // включаем подсветку
lcd.clear(); // очистка дисплея
}

void loop()
{
if ( s1 != 0 && s2 != 0 )
{
data = 0.255 / (TCNT1 * (1.0 / 16000000.0)); // v = s / t

Serial.print(TCNT1);
Serial.print(" ");
Serial.println(data);

lcd.clear();
lcd.setCursor(0, 0);
lcd.print(String(TCNT1)+" "+String(TOV1));
lcd.setCursor(0, 1);
lcd.print(String(data)+" m/s");

TCCR1B = 0;
TCNT1 = 0;

s1 = 0;
s2 = 0;
}
}

void sensor_1()
{
if ( s1 == 0 )
{
TCCR1B = (1<<CS10);
s1 = 1;
}
}

void sensor_2()
{
if ( s2 == 0 )
{
TCCR1B = 0;
s2 = 1;
}
}
+375257222151 Life

За это сообщение автора izlom777 поблагодарили - 2:
Gottlib, RuleZZZZ
izlom777
Свой

Сообщения: 77
Зарегистрирован: 25 окт 2013, 14:48
Репутация: 0 [ ? ]
Благодарил (а): 0 раз.
Поблагодарили: 5 раз.

Re: Устройства для измерения НСП.Хронографы и пр.

Сообщение Nawigator » 23 мар 2015, 13:38

и в темноте красный и черный провод были перепутаны
завяжи узелком "+" и стчупай каждый раз.. :-)
Nawigator
Профи

Сообщения: 554
Зарегистрирован: 29 мар 2013, 15:17
Репутация: 1 [ ? ]
Благодарил (а): 8 раз.
Поблагодарили: 52 раз.

Re: Устройства для измерения НСП.Хронографы и пр.

Сообщение izlom777 » 24 мар 2015, 20:16

izlom777 писал(а):Следующим этапом спрячу всё внутрь корпуса.

Всем доброго времени суток!

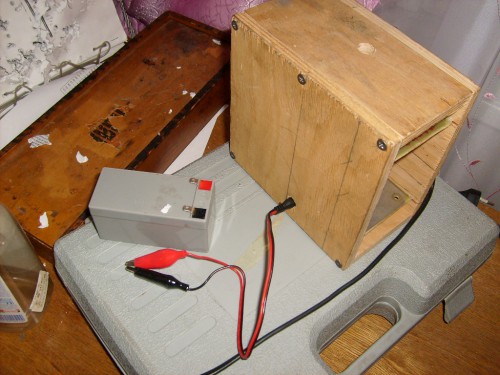

Получилось как-то так:
Cсылка скрыта. Для просмотра зарегистрируйтесь на форуме или войдите на форум.
Cсылка скрыта. Для просмотра зарегистрируйтесь на форуме или войдите на форум.
+375257222151 Life

За это сообщение автора izlom777 поблагодарил:
чужой
izlom777
Свой

Сообщения: 77
Зарегистрирован: 25 окт 2013, 14:48
Репутация: 0 [ ? ]
Благодарил (а): 0 раз.
Поблагодарили: 5 раз.

Re: Устройства для измерения НСП.Хронографы и пр.

Сообщение badmadgans » 19 мар 2016, 22:17

Народ, обновить бы тему, а то застоялась)))

у кого на сегодня достойный и не дорогой хрон купить можно?
и кто что может слышал ко такому китайцу? Cсылка скрыта. Для просмотра необходима регистрация на форуме или войдите на форум.
badmadgans
Полноправный участник

Сообщения: 49
Зарегистрирован: 10 фев 2016, 02:07
Откуда: cehuen
Репутация: 0 [ ? ]
Благодарил (а): 2 раз.
Поблагодарили: 6 раз.

Re: Устройства для измерения НСП.Хронографы и пр.

Сообщение adenmaden » 19 мар 2016, 22:31

Nawigator писал(а):
2 диода тогда решает ::yaz-yk:,
ню-ню...

ставьте шоттки тогда
рассеиваемая мощность и падение напряжения
при защите будут плюсом
Не советуй мне, что мне делать, и я не скажу тебе, куда тебе идти...

За это сообщение автора adenmaden поблагодарил:
Skoffild
Аватара пользователя
adenmaden
Леший

Сообщения: 3000
Зарегистрирован: 28 окт 2013, 21:13
Откуда: Биосферный резерват "Прибужское полесье"
Репутация: 65 [ ? ]
Награды: 3
За особый вклад в жизнь форума (2) Почетный модератор (1)
Благодарил (а): 1458 раз.
Поблагодарили: 1385 раз.

Re: Устройства для измерения НСП.Хронографы и пр.

Сообщение pivovar » 20 мар 2016, 08:49

badmadgans писал(а):кто что может слышал ко такому китайцу?
Отличный хрон, меряет хорошо, только нет памяти на прошлые показания.
Аватара пользователя
pivovar
Гуру

Сообщения: 822
Зарегистрирован: 26 сен 2013, 09:00
Откуда: Гомель
Репутация: 6 [ ? ]
Благодарил (а): 265 раз.
Поблагодарили: 127 раз.

Re: Устройства для измерения НСП.Хронографы и пр.

Сообщение odisva » 20 мар 2016, 21:43

badmadgans писал(а):Народ, обновить бы тему, а то застоялась)))

у кого на сегодня достойный и не дорогой хрон купить можно?
и кто что может слышал ко такому китайцу? Cсылка скрыта. Для просмотра необходима регистрация на форуме или войдите на форум.

+ таможенный сбор, толку с него за эту цену.
Мы те, кто слушал "Сектор Газа" и "Ласковый май"; мы те, кого мамы звали домой крича с балкона; мы те, кто писал письма бумажные, а не sms; мы те, чьи друзья были не online, а во дворе; мы те, кто играл не в сетевые игры, а в прятки. Наше детство было ЛУЧШЕЕ!!
Аватара пользователя
odisva
Гуру

Сообщения: 5358
Зарегистрирован: 10 июн 2013, 12:58
Откуда: Гародня
Репутация: 11 [ ? ]
Благодарил (а): 387 раз.
Поблагодарили: 824 раз.

Re: Устройства для измерения НСП.Хронографы и пр.

Сообщение badmadgans » 21 мар 2016, 10:01

ну допустим сбор они пусть в опу себе запихают.
1. инвойс до 15.
2. на рашу выслать
badmadgans
Полноправный участник

Сообщения: 49
Зарегистрирован: 10 фев 2016, 02:07
Откуда: cehuen
Репутация: 0 [ ? ]
Благодарил (а): 2 раз.
Поблагодарили: 6 раз.

Re: Устройства для измерения НСП.Хронографы и пр.

Сообщение odisva » 21 мар 2016, 10:20

1. легко проверить :-):
2. смысл, если из РФ Хрон-56Т в ту же цену :du_ma_et:
Мы те, кто слушал "Сектор Газа" и "Ласковый май"; мы те, кого мамы звали домой крича с балкона; мы те, кто писал письма бумажные, а не sms; мы те, чьи друзья были не online, а во дворе; мы те, кто играл не в сетевые игры, а в прятки. Наше детство было ЛУЧШЕЕ!!
Аватара пользователя
odisva
Гуру

Сообщения: 5358
Зарегистрирован: 10 июн 2013, 12:58
Откуда: Гародня
Репутация: 11 [ ? ]
Благодарил (а): 387 раз.
Поблагодарили: 824 раз.

Re: Устройства для измерения НСП.Хронографы и пр.

Сообщение badmadgans » 21 мар 2016, 13:34

я и спрашиваю что взять лучше?
а по поводу РФ. там полно знакомых, чуть дольше ждать тока придется доплат делать не надо, дальник уже так и идет.
badmadgans
Полноправный участник

Сообщения: 49
Зарегистрирован: 10 фев 2016, 02:07
Откуда: cehuen
Репутация: 0 [ ? ]
Благодарил (а): 2 раз.
Поблагодарили: 6 раз.

Пред.След.

Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 2
