магазин муссона

[CBT]

доброго дня уважаемые.
захотелось мне перейти на барабан. само собой хочу сделать сам. возможность есть.
нашёл я эскизик Cсылка скрыта. Для просмотра необходима регистрация на форуме или войдите на форум. (третий пост)
но там нету крышки и не все размеры есть. а учитывая что принцип работы мне тоже не до конца ясен - прошу вашей помощи.
нужен более подробный чертежик "шестерни" и если уж есть то и крышечки.

[116aavl]

А чего бы просто не купить самые распространенные "Марадеровские магазины" производства товарища Крюгера ? Они по моему самые дешовые из того что есть - 500 рублей российских . Cсылка скрыта. Для просмотра необходима регистрация на форуме или войдите на форум.

Сколько сталкивался с неоригинальными муссоновскими магазинами - все их приходилось юбкой вперед заряжать и допиливать.

[CBT]

нам "просто" в зимний период не надо

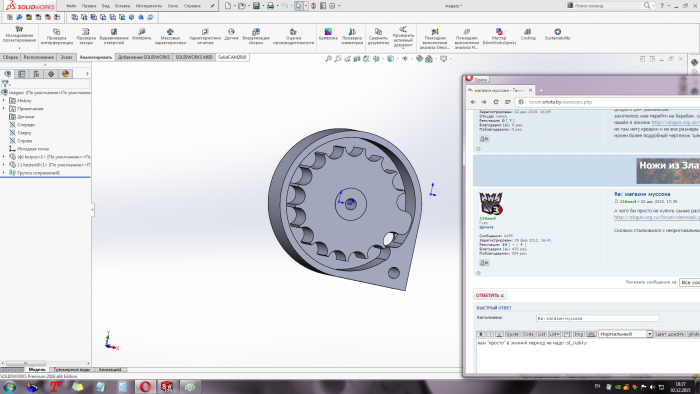

на фото что есть на данный момент.
неясно что за канавка кольцевая и с обратной стороны шестерни карман каких размеров. ну и стекляшку не рисовал

Вложения

[CBT]

может кто даст оригинальный магазин на денек, на обмер

[Mironchikig]

Есть могу дать

[чужой]

Муссоно-фх-мародеровский аналог в эксплуатации ,если честно - полное неудобное г.... но !
По этому приципу работы идеален только тайпановский ,от Т2 ( не мутант ).
Можете мне поверить !Но правда и трудозатраты ,на изготовление побольше .

[CBT]

Mironchikig если не найду детского обращусь к вам, а на сколько пуль магаз?
чужой мот пруф или эскиз? чем так хорош? с магазинами ваще не сталкивался доселе(

[CBT]

давно не заходил сюда.
есть некоторые подвижки в деле.

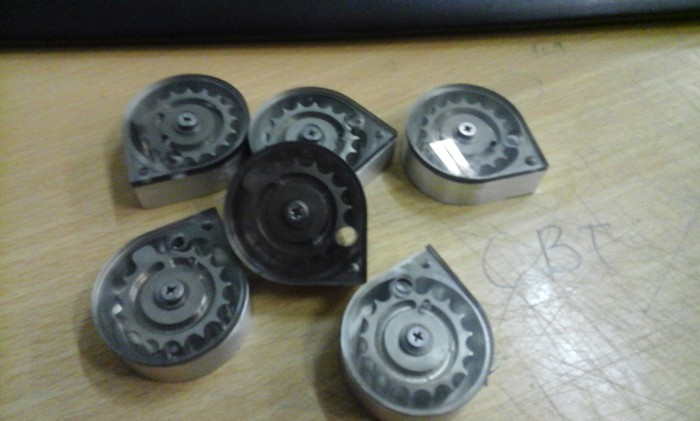

изготовлены основные части магазина.
сейчас доделываю шарикофиксацию крышки.
а вот остается вопрос с пружиной- какая она там? обычная витая или пластинчатая?

Вложения

[offworker]

давно не заходил сюда.
есть некоторые подвижки в деле.
изготовлены основные части магазина.
сейчас доделываю шарикофиксацию крышки.
а вот остается вопрос с пружиной- какая она там? обычная витая или пластинчатая?

скоро на нашем рынке появятся барабашки собственного производства?

[CBT]

я думаю что нафиг они ненужны никому) а я покупать отказываюсь-посему делаю сам.
про пружинки раскажет кто?

[Skoffild]

Можно изготовить пружину спирального типа из проволки круглого сечения , двумя зацепами как в марадеровском магазине. Пружина должна быть достаточно многовитковой, чтобы усилие незначительно менялось , от первой к последней пульке и не заминало их юбки, особенно для ЖСБ, где мягкий сплав свинца. Применениие спиральной пружины на основе полоски металла, на мой взгляд избыточно, там совсем небольшие усилия.

[димоныч]

Делал тут на форуме как то один из мастеров барабашки.Всё то негего.да вот с пружиной был полный гемор..Но ричи это как то вылеил

[sullen_nik]

А в чем собственно проблема?

[sullen_nik]

я думаю что нафиг они ненужны никому) а я покупать отказываюсь-посему делаю сам.
про пружинки раскажет кто?

Если вопрос актуален, можно встретиться и обсудить, ничего сложного там нет...

[CBT]

сложного нет. зная параметры.пружины навил и термообработку они прошли. только они мне уже не нужны)
