Усм 1377

[duelera]

Ищу чертеж колодки 1377 из 3 деталей (СК, тяга, шептало)

[artgt]

Чертёжь маловероятен. А вот для снятия размеров образец у Димоныча спроси.

[duelera]

Продал он его(. Буду сам думать. У кого какие мысли по поводу улучшения кимверовского?

[wladimirmozyr]

Я для себя брал вот это

Вложения

[Дед_Пихто]

Димоныч говорил, что самый правильный - матадоровский.

от этот
Cсылка скрыта. Для просмотра необходима регистрация на форуме или войдите на форум.

по ссылке с картинки он там в предпоследний в теме...

а такой как на картинке выше, вроде есть в солиде у меня ... надо поглядеть ...

[Дед_Пихто]

от такое в солиде есть
нннада ?

[duelera]

Спасибо! Давай. В dwg или dfx конвертнуть можешь? А то Автокад мой не хочет с солидовскими работать(:

[duelera]

Почта Cсылка скрыта. Для просмотра необходима регистрация на форуме или войдите на форум.

[Дед_Пихто]

лови ...
если че не так - звыняюся ... себе собирал в солиде.
в кучке и двг-шки были? от они к тебе и поехали.

[svhanz]

от такое в солиде есть
нннада ?


Доброго!
Привет из Нижнего Новгорода!
Извините за беспокойство, у вас осталась эта моделька?
Если да, буду признателен если поделитесь.
Cсылка скрыта. Для просмотра необходима регистрация на форуме или войдите на форум.
Спасибо.

[дед-Кибальчиш]

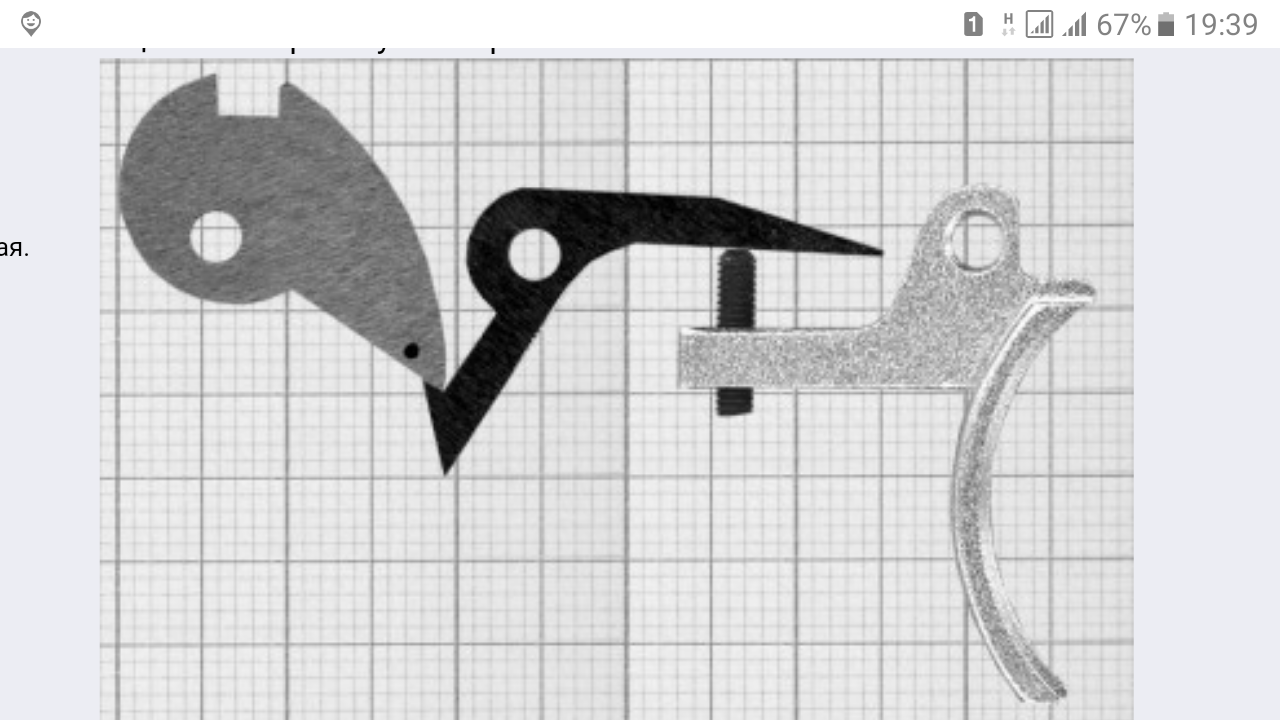

Лучше такой -

[theFabrikator007]

Могу предложить такой чертежик:

[дед-Кибальчиш]

Могу предложить такой чертежик

Так это родные внутренности.
Такие у меня ге то в коробочке лежат.

[дед-Кибальчиш]

Ищу чертеж колодки 1377 из 3 деталей (СК, тяга, шептало)

Посмотри здесь на 16-ой странице, может разберешься - Cсылка скрыта. Для просмотра необходима регистрация на форуме или войдите на форум.

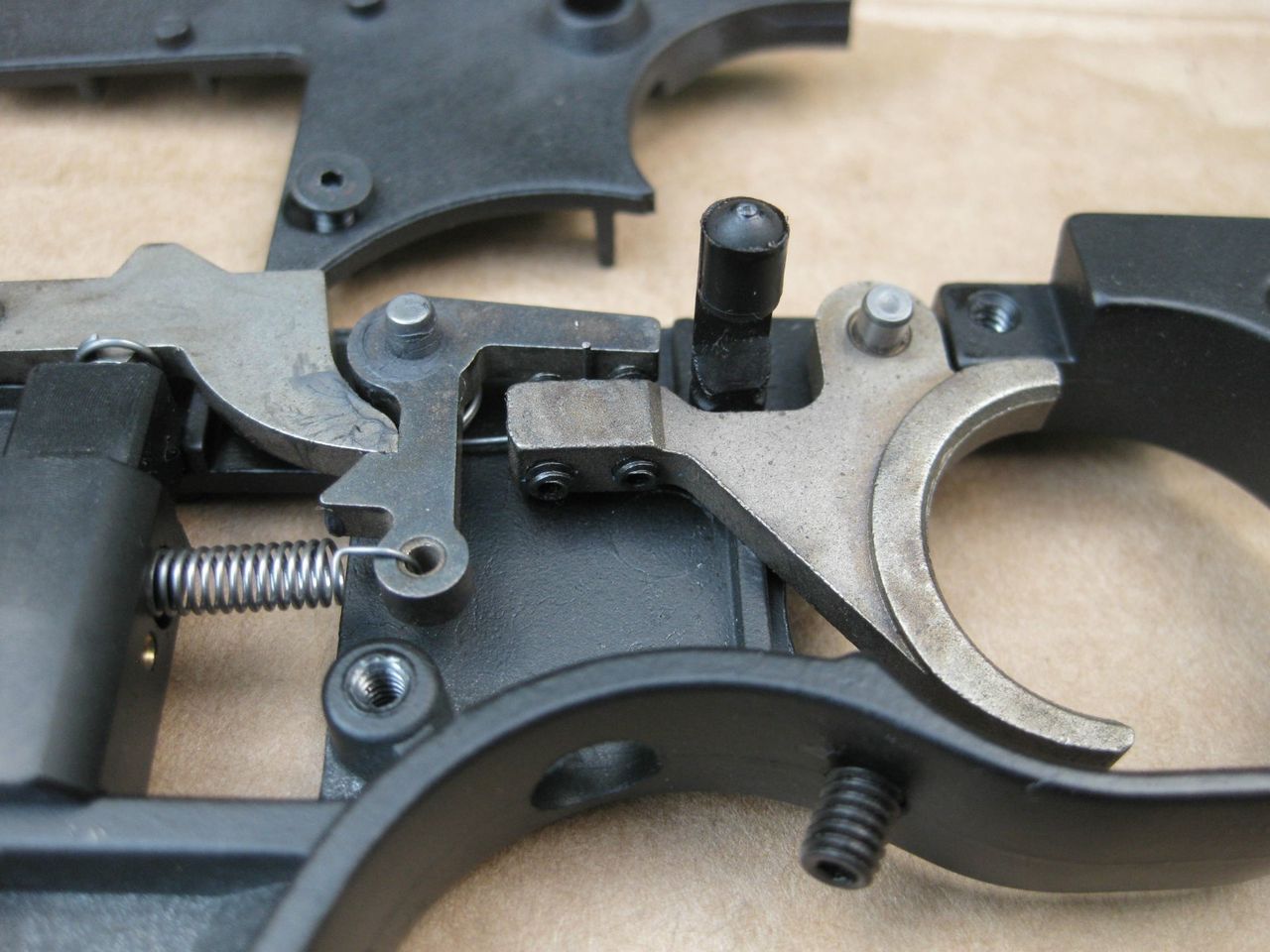

Только у меня на втором шептале вместо круглого отверстия сделано в виде цифры 0, получается, что шептало не только проворачивается, но и перемещается вдоль при взведении. И сверху этого шептала должен быть выступ-зацеп. См. фото.
