Открытый прицел (целик) на ластохвост.

[SanSanish]

Требуется несколько необычное, а может и несуществующее.
Открытые прицельные матчевого класса на Диану 75
Дело в том, что знакомый собирается поучаствовать в местечковых соревнованиях имея Диану 75, но там оказыватся регламент - исключительно открытые прицельные.
Нужен целик с открытой планкой устанавливаемый на ластохвост, ну и желательно в качественном исполнении.
Ну или подсказка где такое можно раздобыть.

[Adept]

Требуется несколько необычное, а может и несуществующее.
Открытые прицельные матчевого класса на Диану 75
Дело в том, что знакомый собирается поучаствовать в местечковых соревнованиях имея Диану 75, но там оказыватся регламент - исключительно открытые прицельные.
Нужен целик с открытой планкой устанавливаемый на ластохвост, ну и желательно в качественном исполнении.
Ну или подсказка где такое можно раздобыть.

SanSanish продублируйте в продаже (может кто сможет одолжить на время, ради такого важного мероприятия) А прикупить можно и позже

[www.www]

Очень хорошо подходит планка с Иж-53

[Adept]

Очень хорошо подходит планка с Иж-53

Андрей - согласен Но при такой установке(близко к глазу) по бокам мушки будет большой просвет. Хотя тоже решаемо: запилить новую планочку с узкой прорезью(работы на полчаса максимум)

[www.www]

А что мешает подвинуть планку вперёд? Ничего пилить не надо.

[Mihалыч]

Там есть куда подвинуть вперед,ласта достаточно длинная, если мало покажется, то можно и развернуть целик задом-на-перед, и выиграть еще пару-тройку сантимов, не так эстетично, зато дешево и практично.

[SanSanish]

Очень хорошо подходит планка с Иж-53

Да, похоже, главное что бы по высоте регулировки хватило.
Спасибо за подсказку. По идее на китайских пальцерезках планка тоже на ластохвосте.
Остается вопрос - есть у кого лишняя планка?

[ershik7498]

SanSanish
Саныч,не от того чтобы очень надо был мне целик,столько от того что валялся в коробке снятый давно и мазолил глаза....
В общем соорудил я целик на ластохвост сам. По времени не долго,основа доступная,немножко силёнки и получается вполне себе и неплохо!

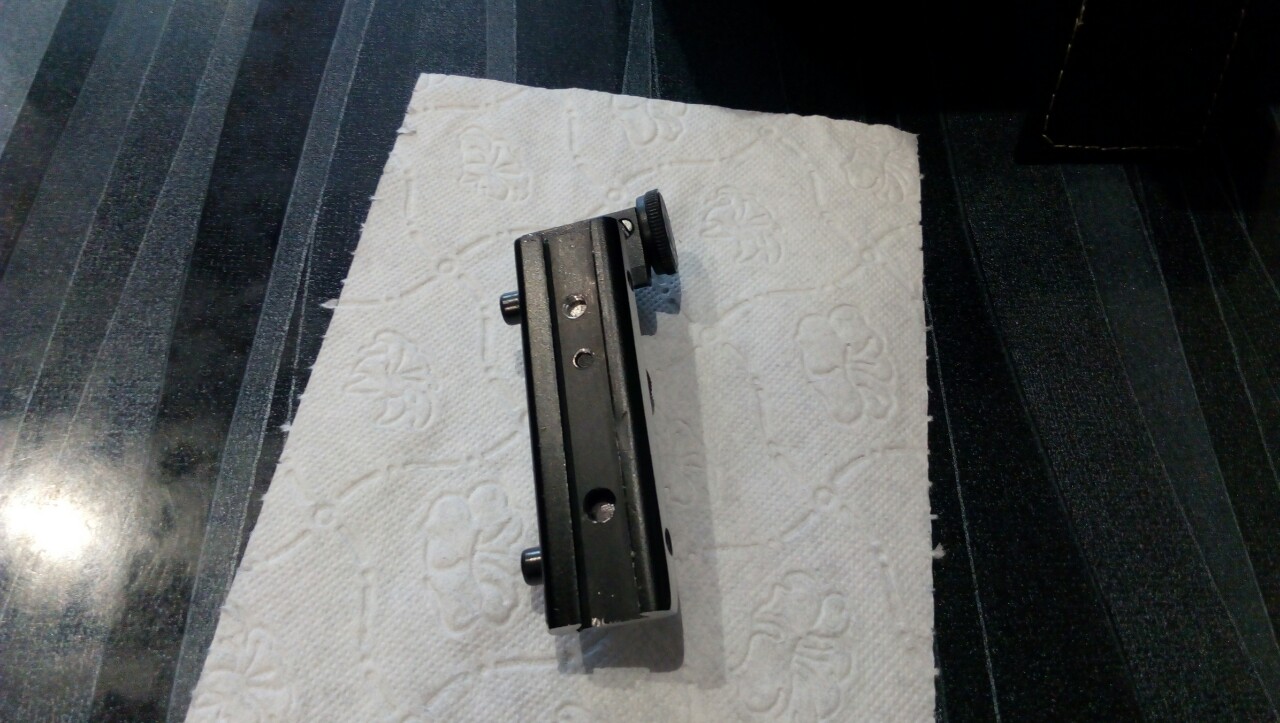

Для начала искал в СПРОСе переходник или моноблок на ластохвост ненужный-земляк доставил нужное чуть ли не к подъезду Ну и поехали!
Срезал сверху ножовкой всё ненужное по максимуму. Стремился сделать базу (основу) как можно ниже. Чтобы целик в итоге не был слишком высоко. А то потом и мушку пришлось бы наращивать
В общем напильником все сравнял до минимальной высоты базы. Торцы округлил-слишком угловато выглядило всё.
Примерил целик,наметил отверстия строго по центру основы.В базе ласточки одно отверстие родное с резьбой было для стопорного гужона М6. Его решил использовать под передний винт. Посверлился под задний винт крепежа,нарезал М5. Под винт вертикальных поправок потом просверлившись нарезал М4. Все точно по центру. Нужные винтики на крепеж к базе М5 и М6 подогнал на наждаке (шляпки чтобы топились и влазили). Оба сделал под шлиц. Крепится к базе просто отменно,надежно и ровно по оси.
Винт верт.поправок подпружинен и довольно большой по высоте.
Осталось теперь загрунтовать на горячую,потом пшыкнуть черным матом и лаком. Разумеется разберу все перед этим. Ну а пока вот так:

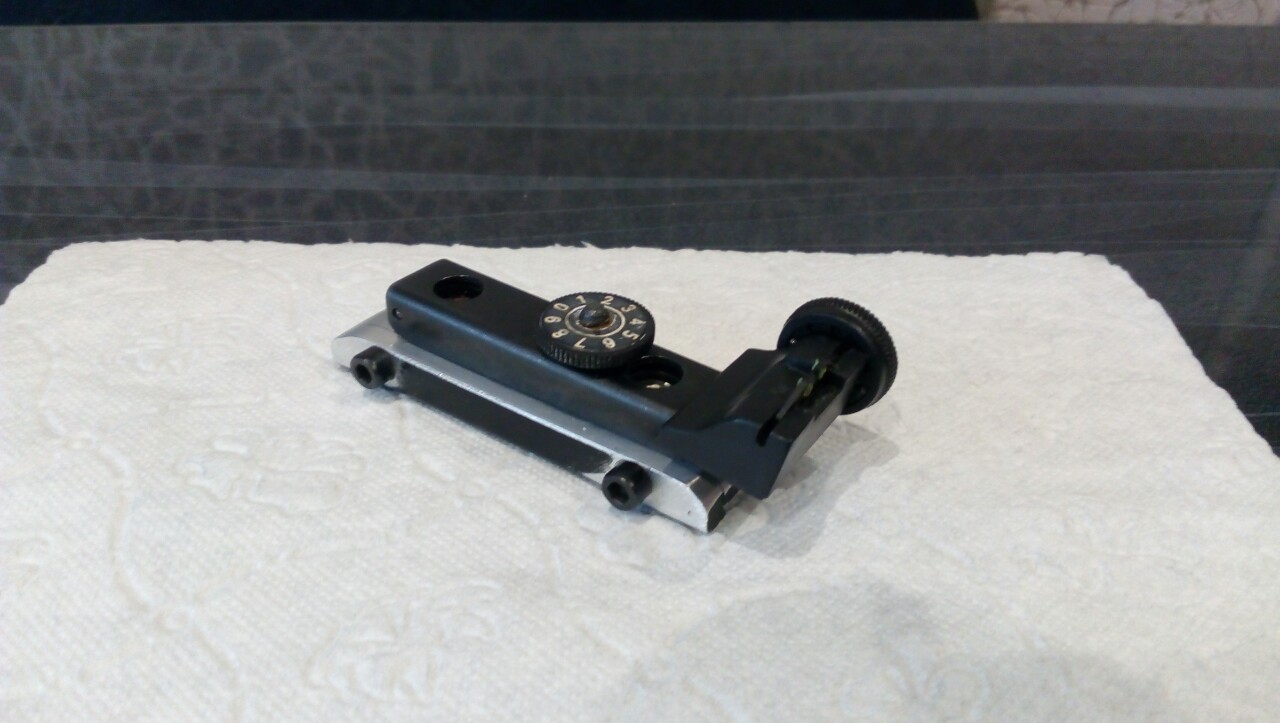

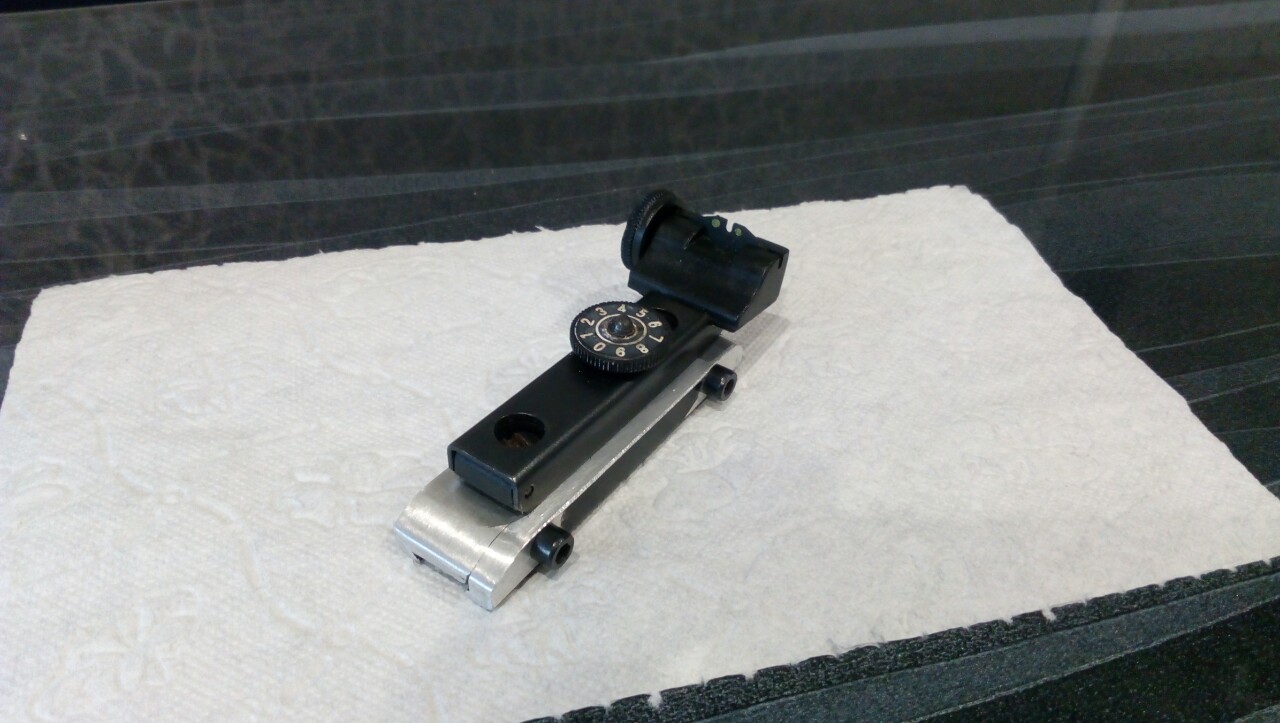

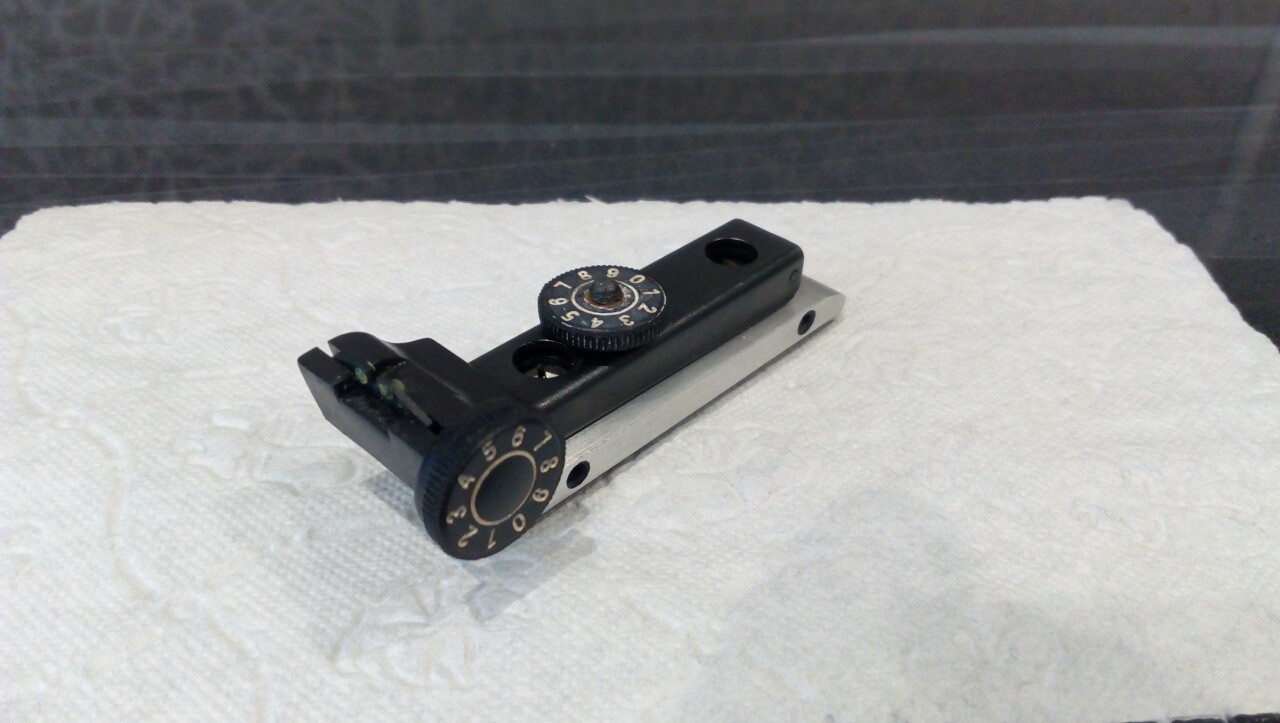

Целик закреплён на базе винтами М6 и М5

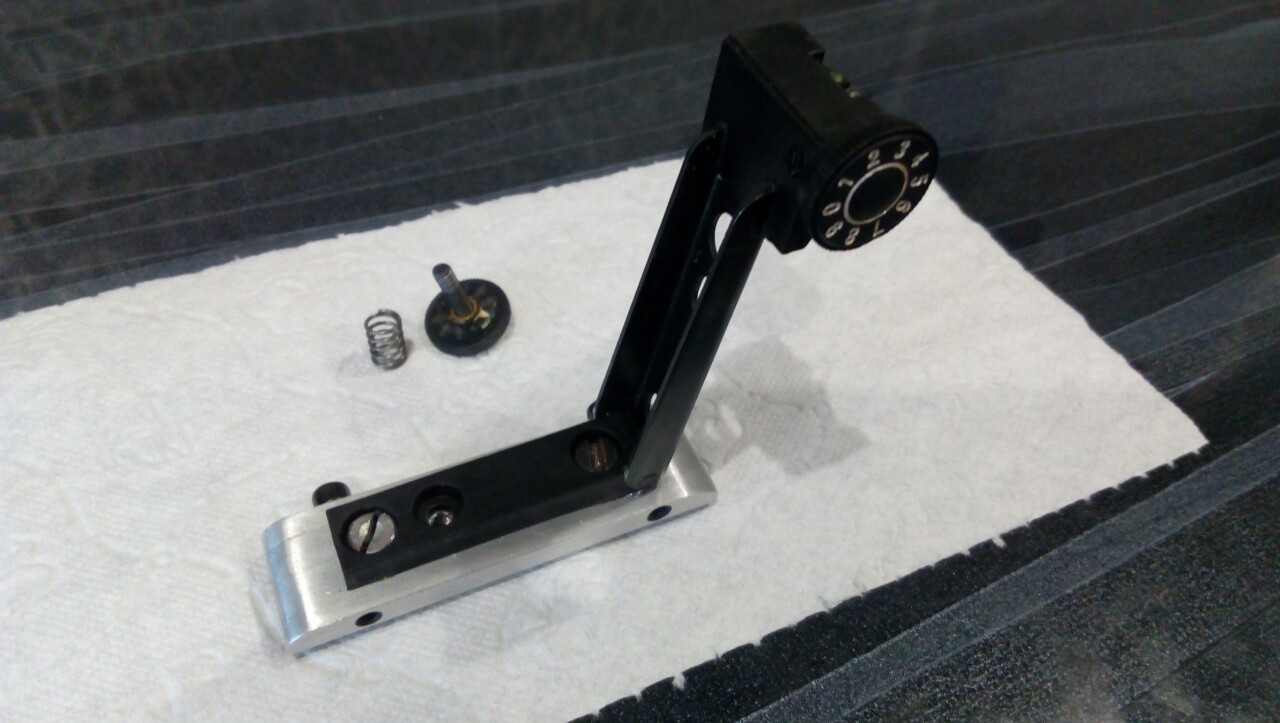

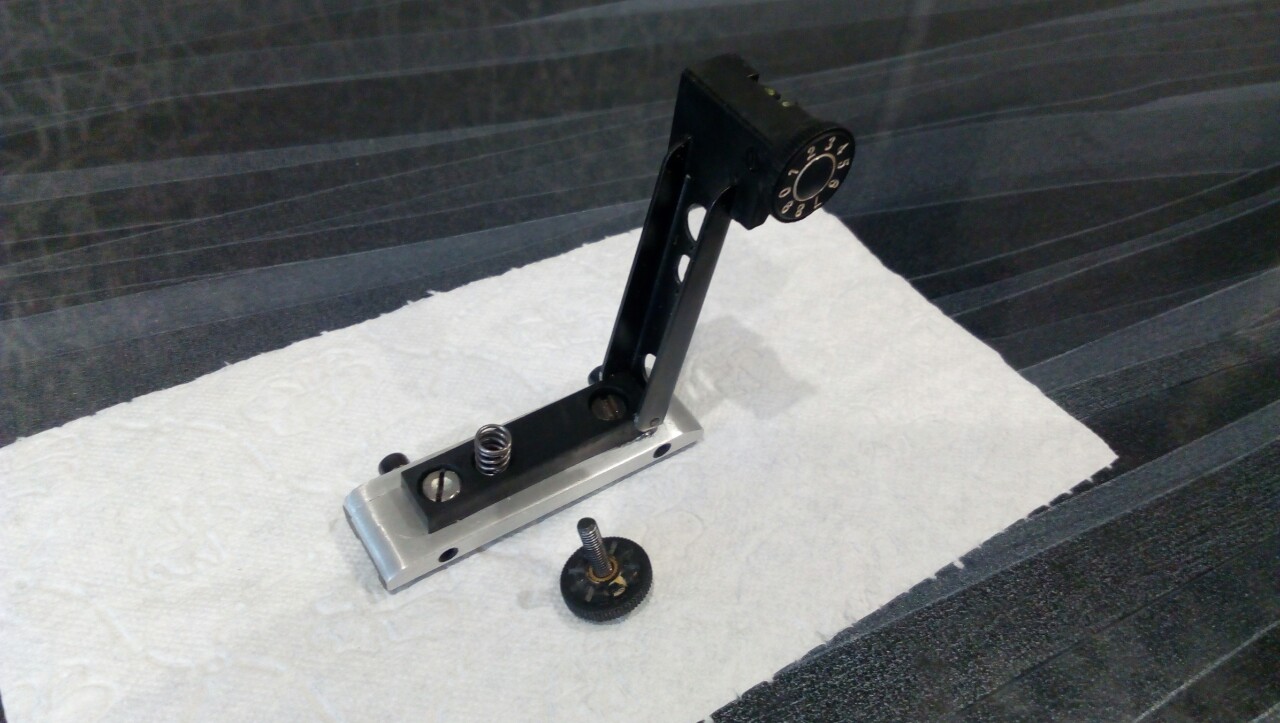

Вставляем пружину,опускаем целик, закручиваем винт поправок по вертикали

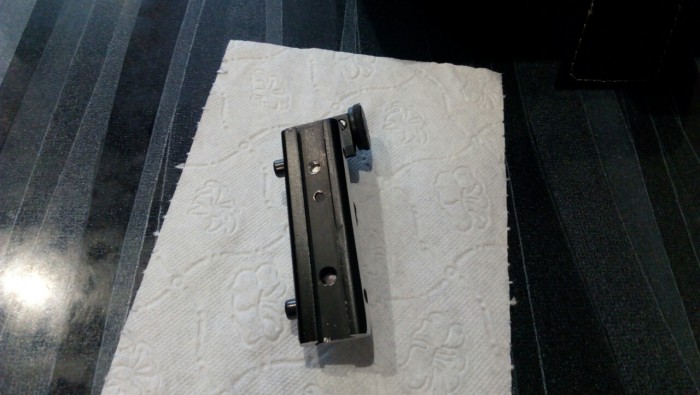

Винты крепежа и винт поправок при полном затягивании не препятствуют установке на ластохвост винтовки

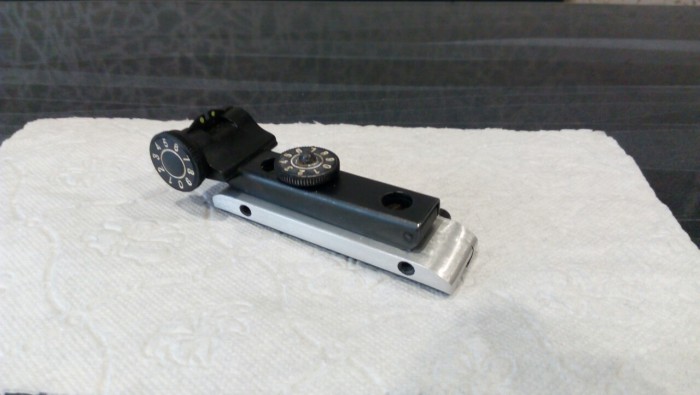

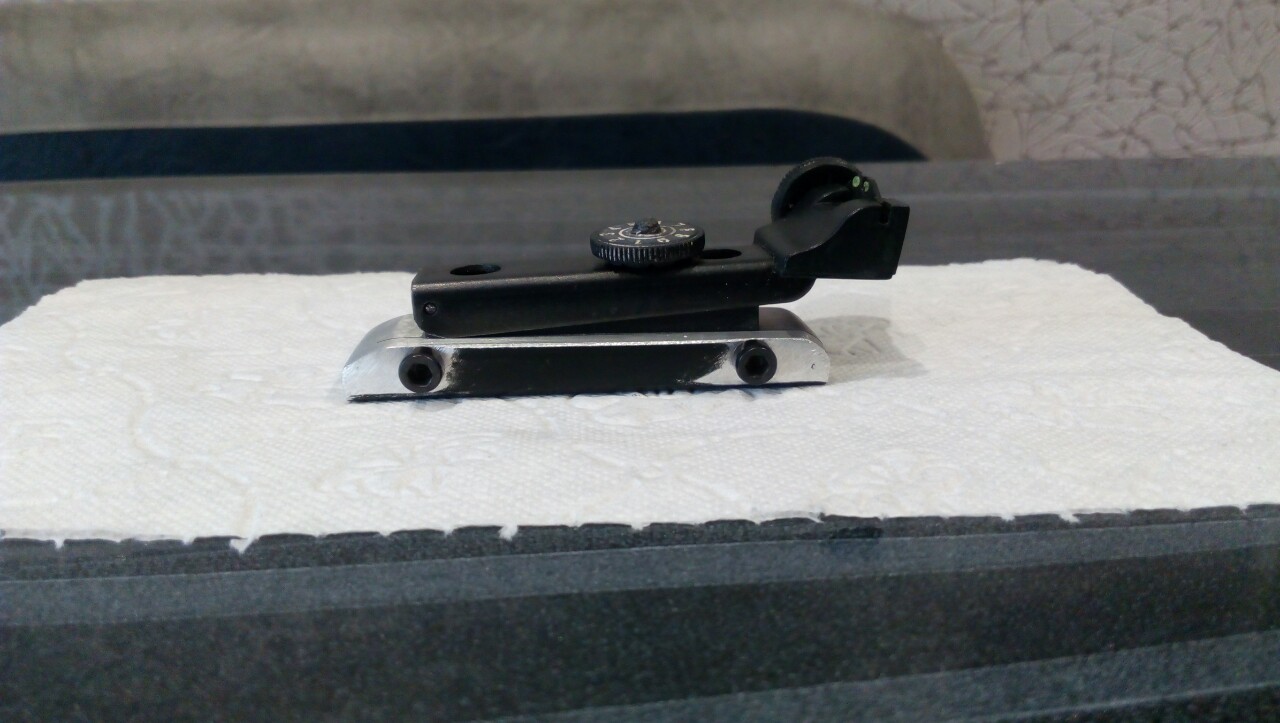

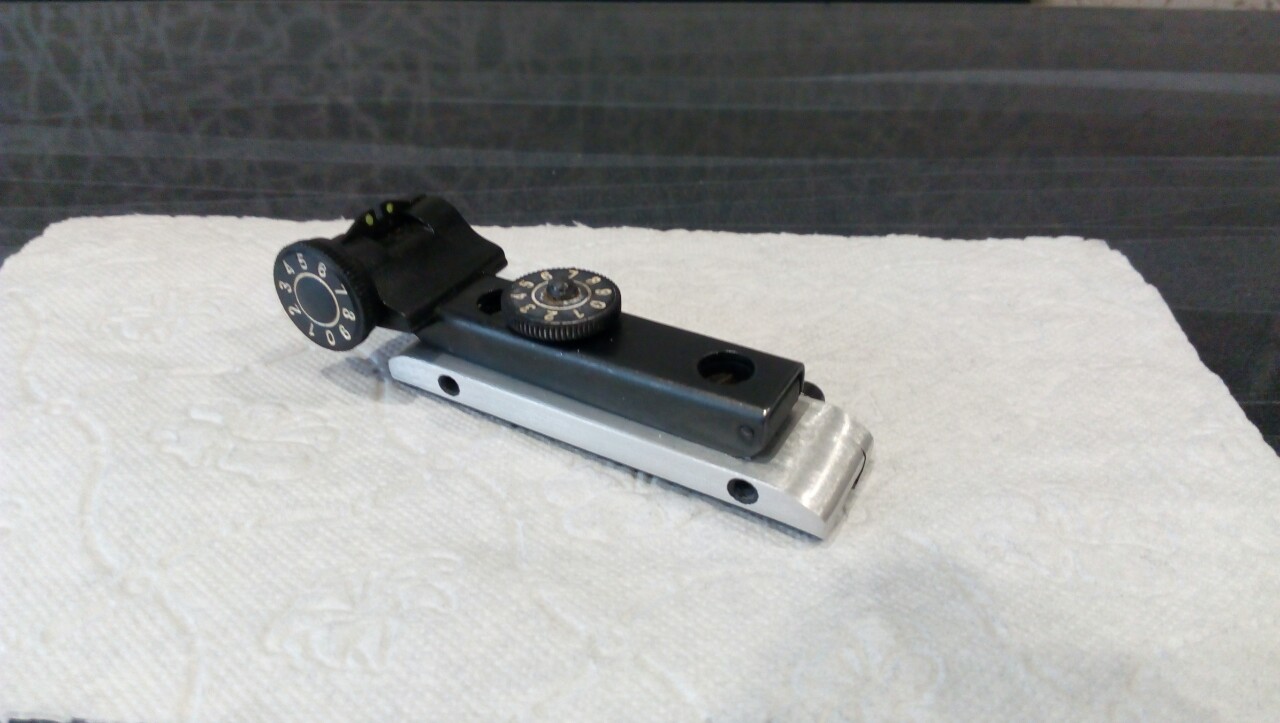

Минимальная высота целика

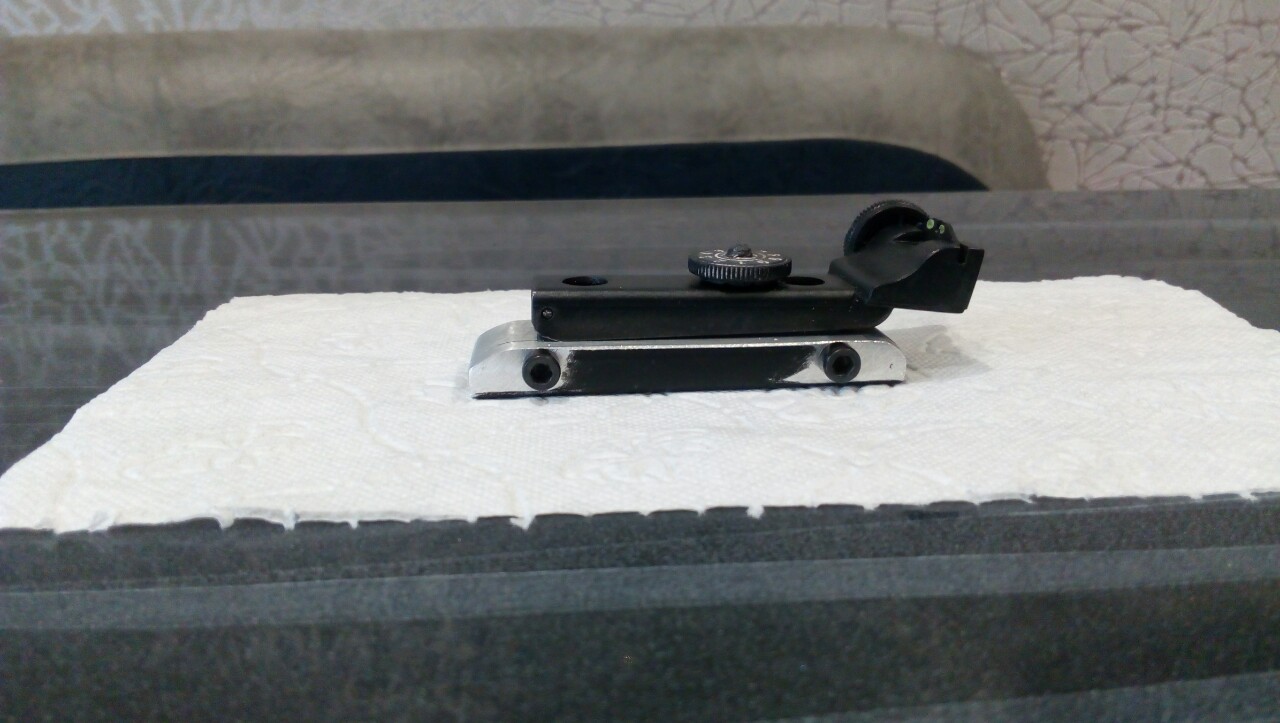

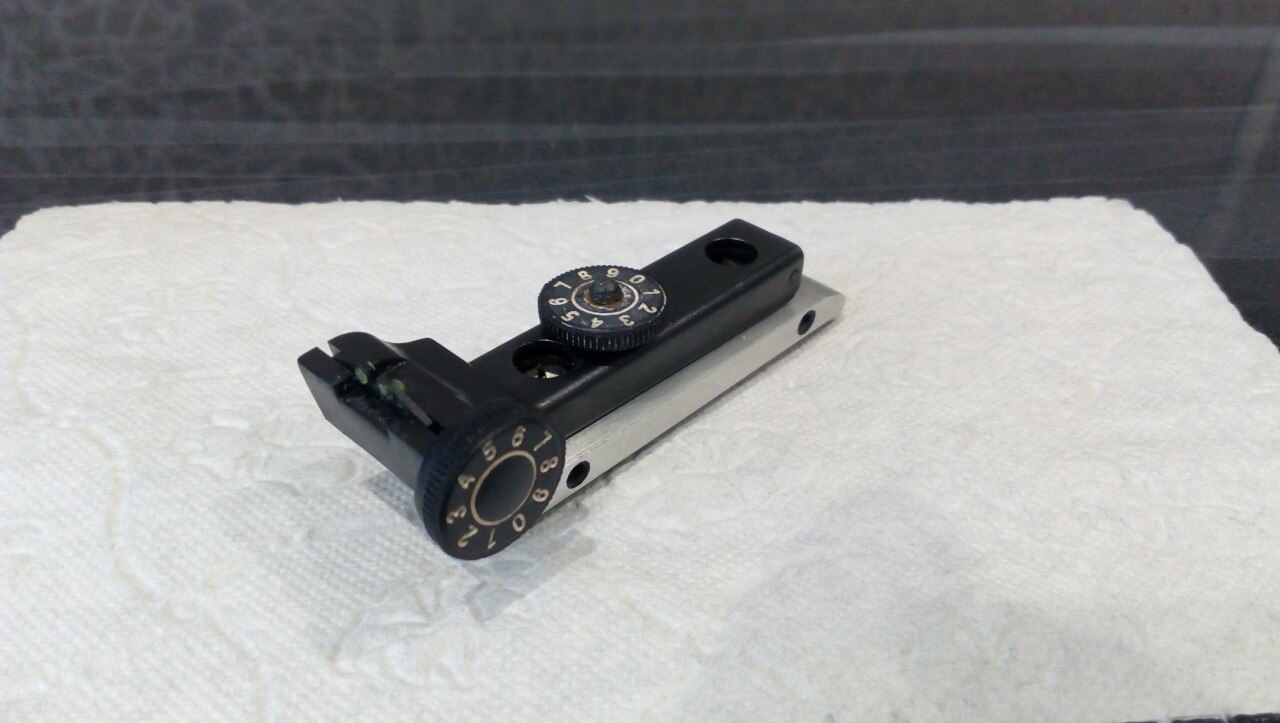

Максимальная высота целика

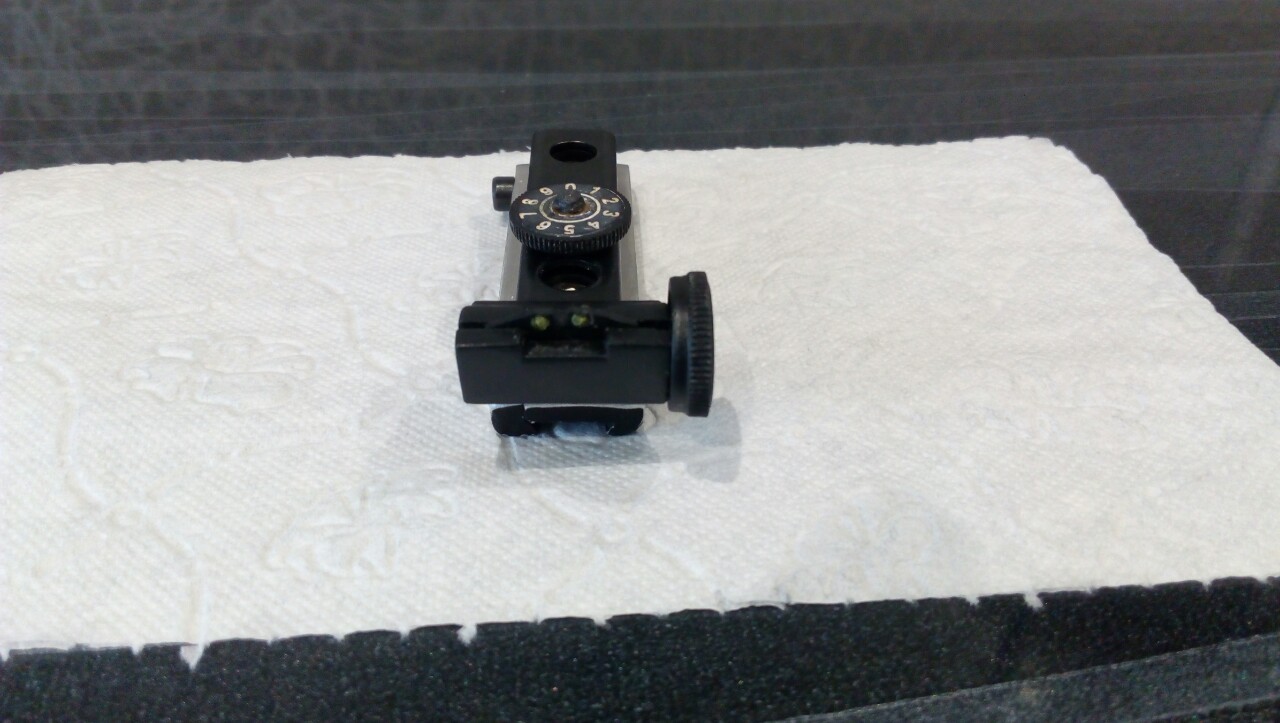

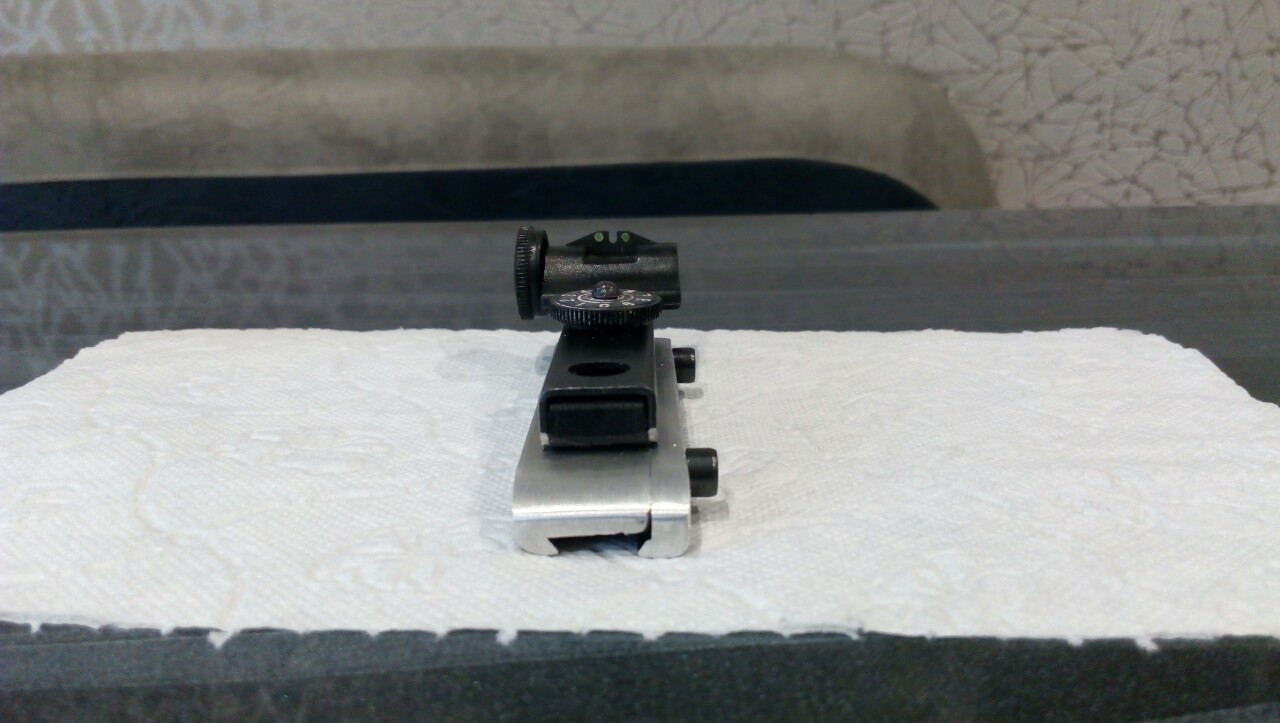

Вид спереди

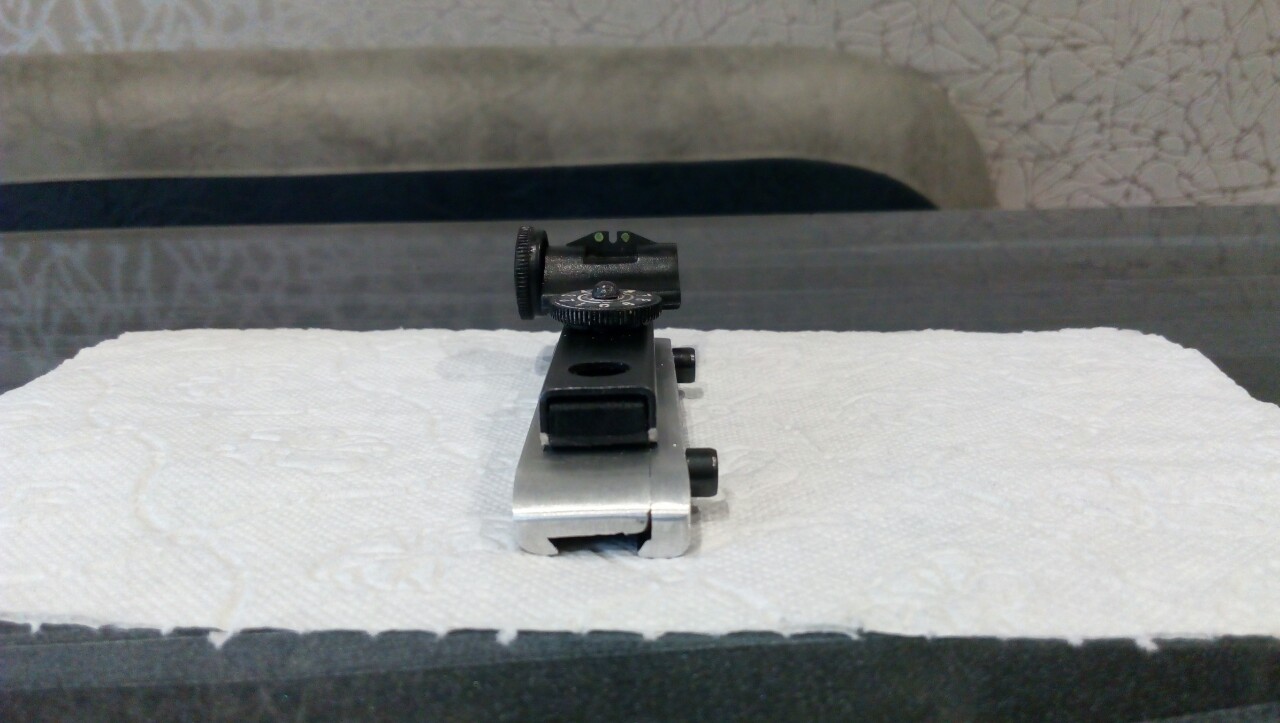

Вид сзади

Ну когда всё станет чёрненькое матовое,то конечно будет по другому выглядить! Лучше конечно
Скину тогда фотку готового целика. Скажу точно-на ИЖ38 с родной мушкой в связке показал себя отлично. Это практически на минимальной высоте! Учитывая что на матчевых винтовках мушки высокие как правило-на максимальной высоте уж точно подойдёт и к таким. Ну а по горизонту само собой тоже регулируется в оптимальном диапазоне. Ну это исключительно подсказка наглядная как можно выдумать из подручного. Если целик всё ещё нужен и нет из чего слепить-закончу,решим вопрос с передачей этого! Ну если понравится в итоге

[ershik7498]

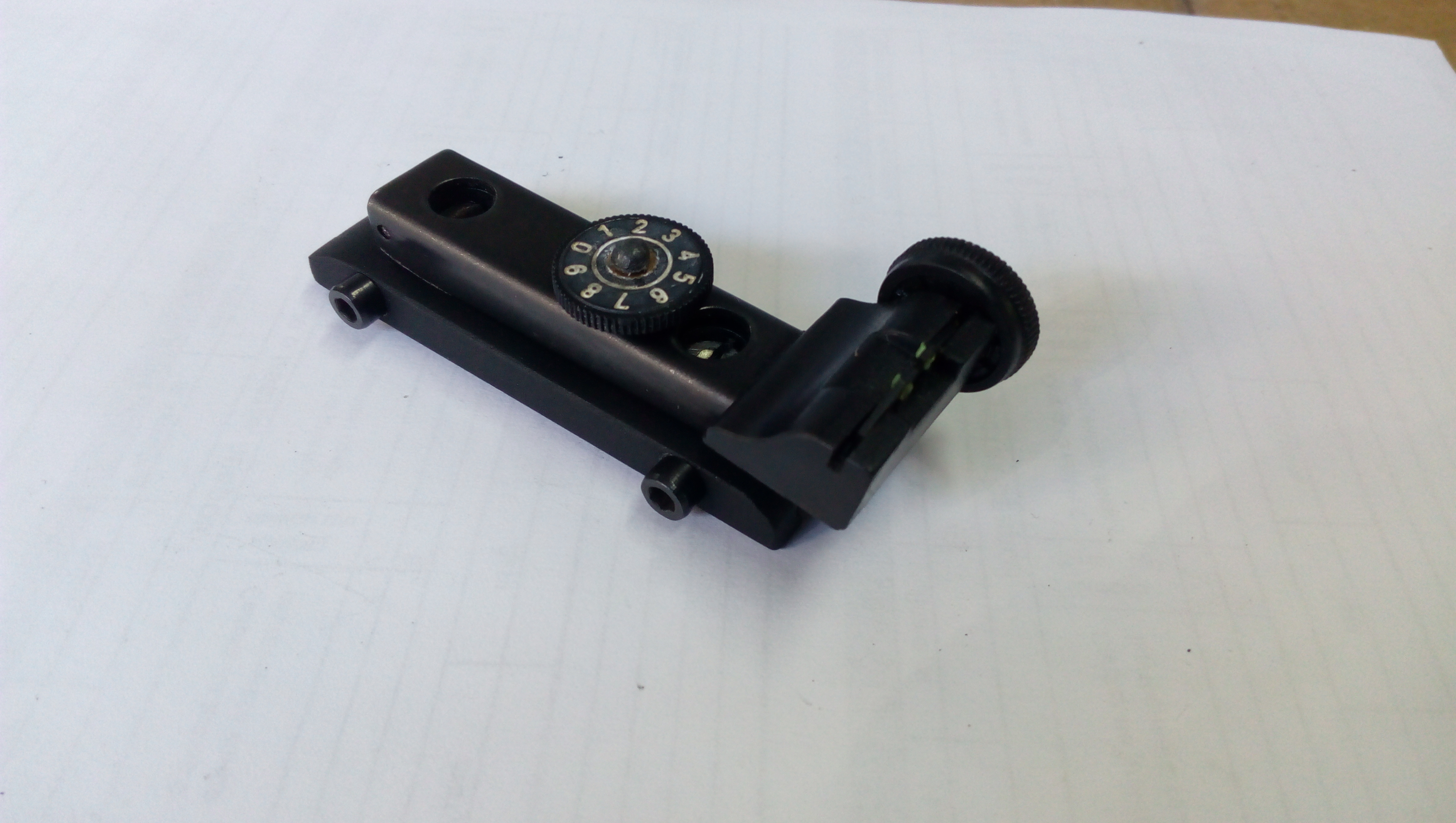

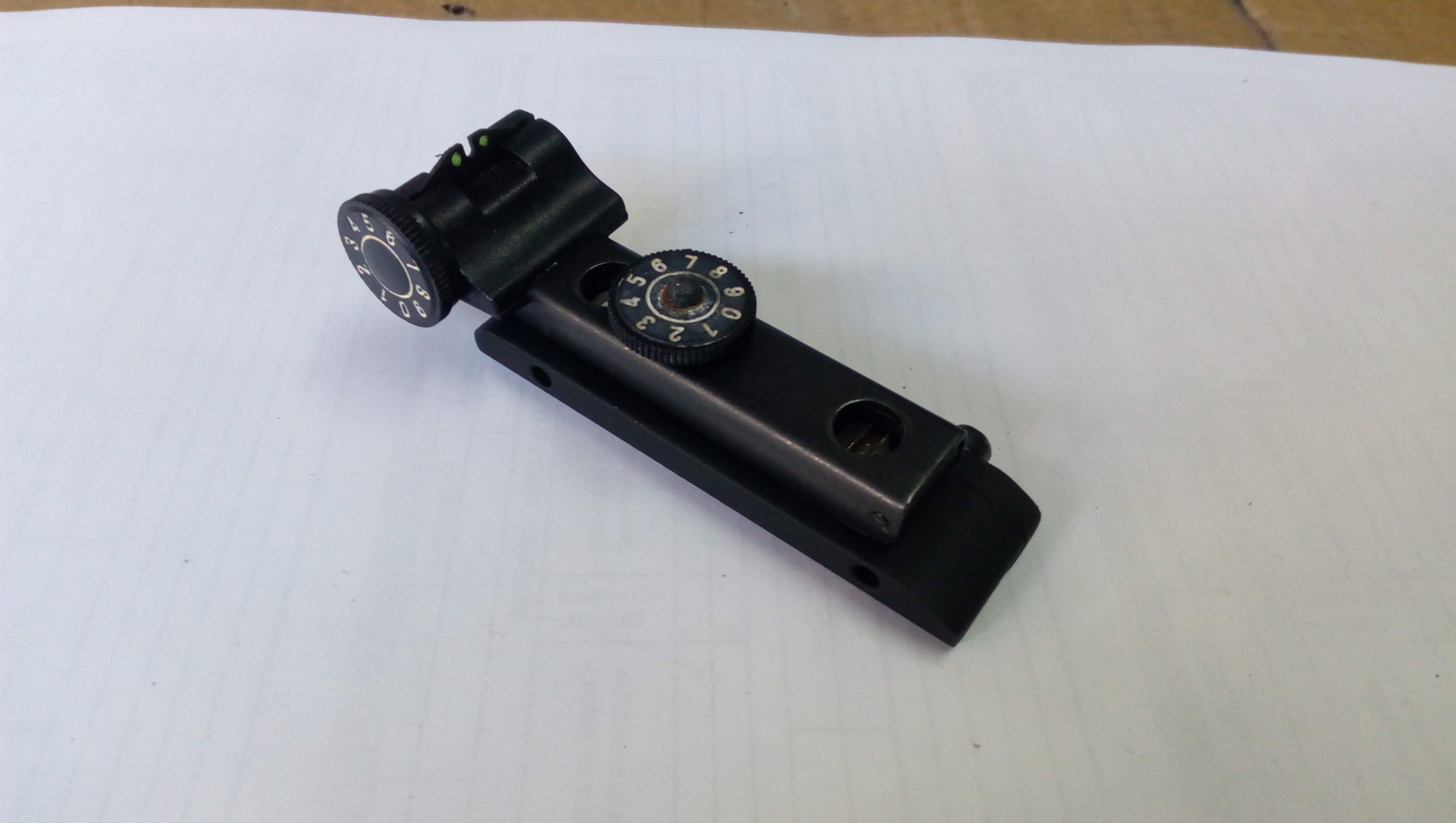

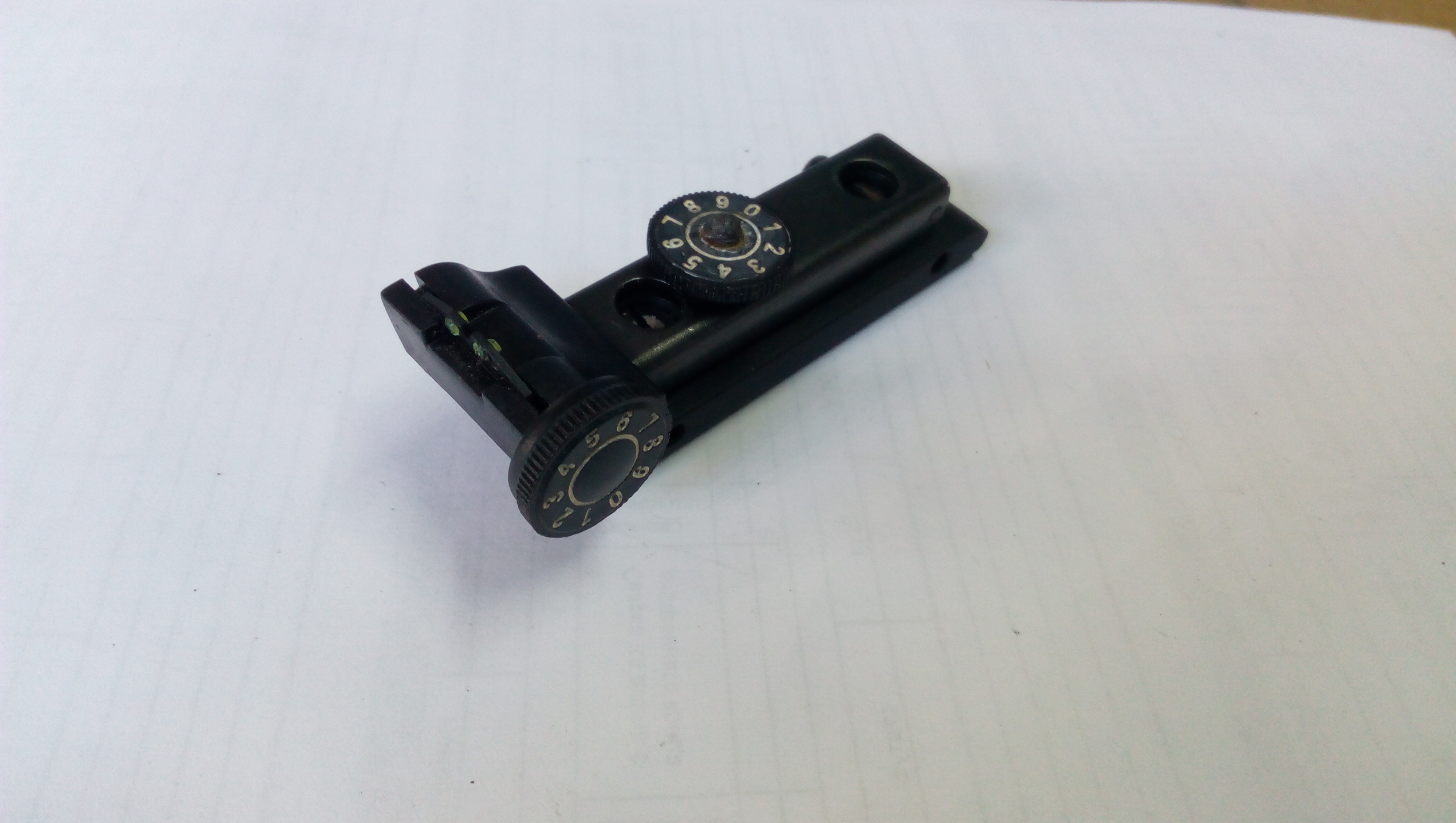

Ну и вот.... Целик совершительно готов.
Как и планировал. Применил аэрозольный эпоксидный грунт чёрный и чёрную матовую краску. В помощь строительный фен. Вообще для алюминия есть специательный грунт. Обычный с алюминия стирается как здрасьте. И ногти не надо- достаточно хорошенько пальцем потереть. Я уже неоднократно мелкие алюминевые детальки крашу надёжно по своей технологии. Сегодня по ней же и базу целика покрасил.
Феном строительным нагрел от души,на горячую загрунтовал,потом феном по грунту погрел и посушил.
Затем матовой черной задул,опять феном прогрел. Посушил и легонько вторым слоем дунул. Припеклась мертво краска! Не хуже заводской покраски!!!
Сам целик так и остался под родным воронением. Задний винтик домой придя Клевером зачерню в 3 секунды.

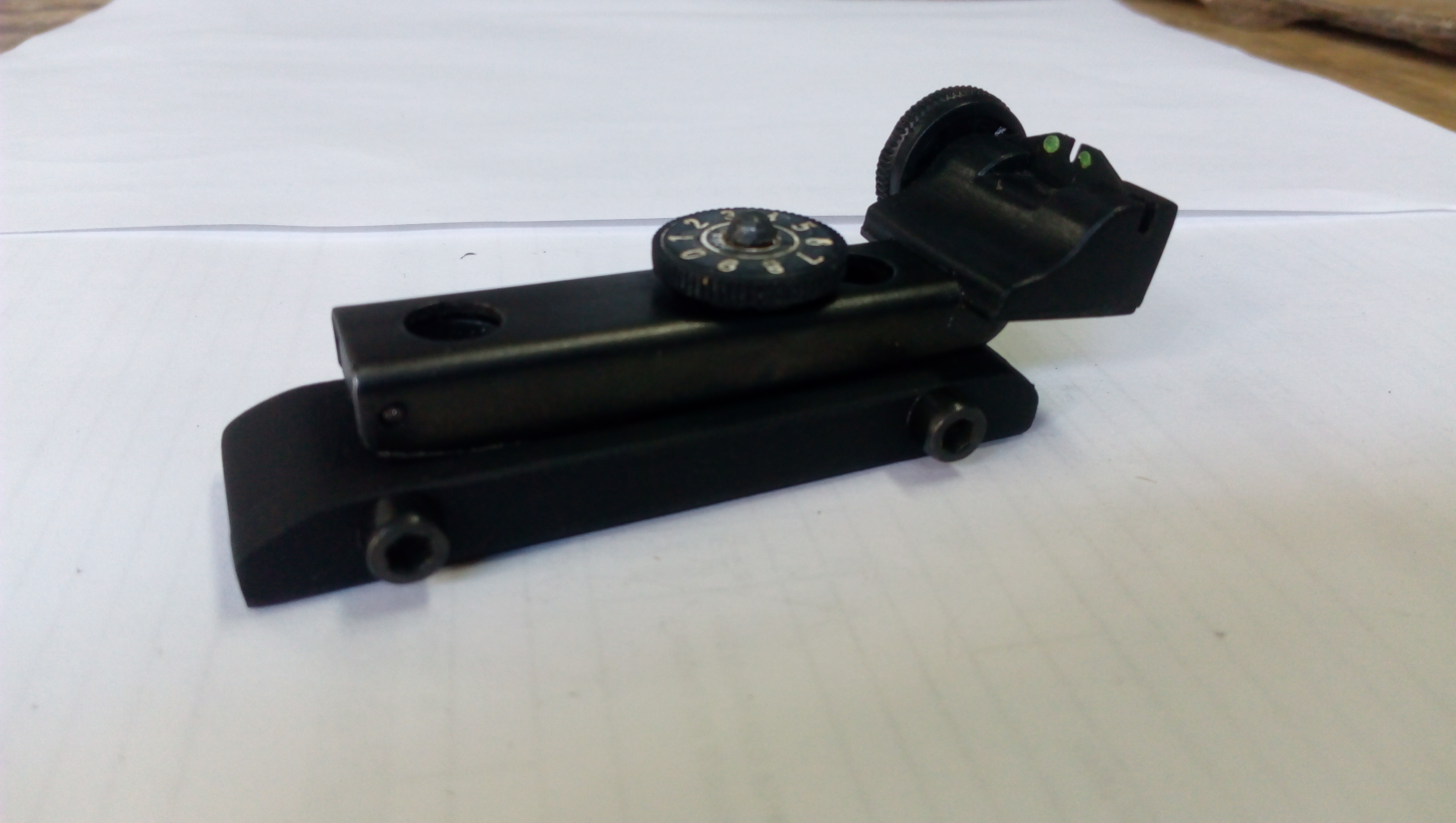

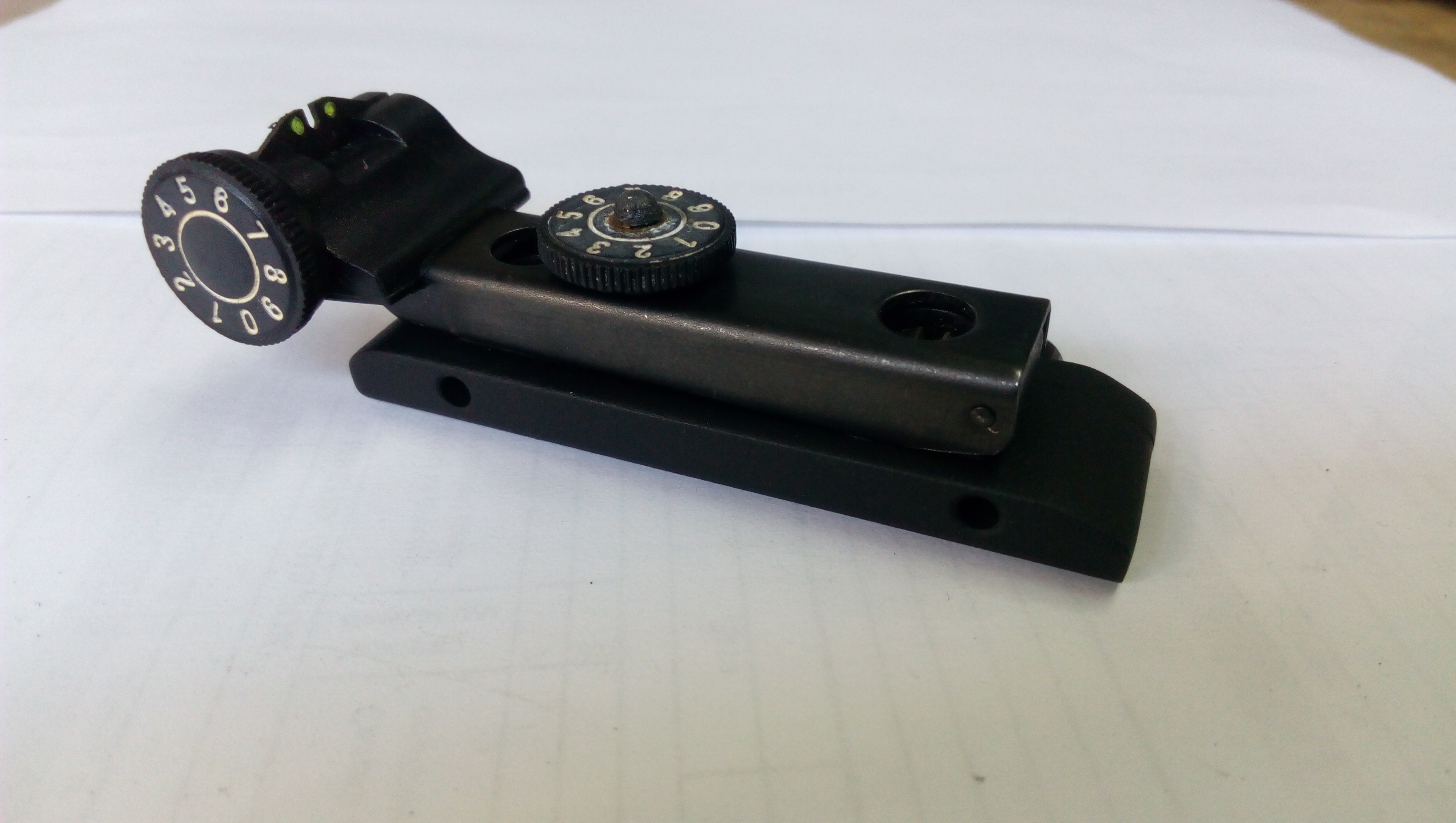

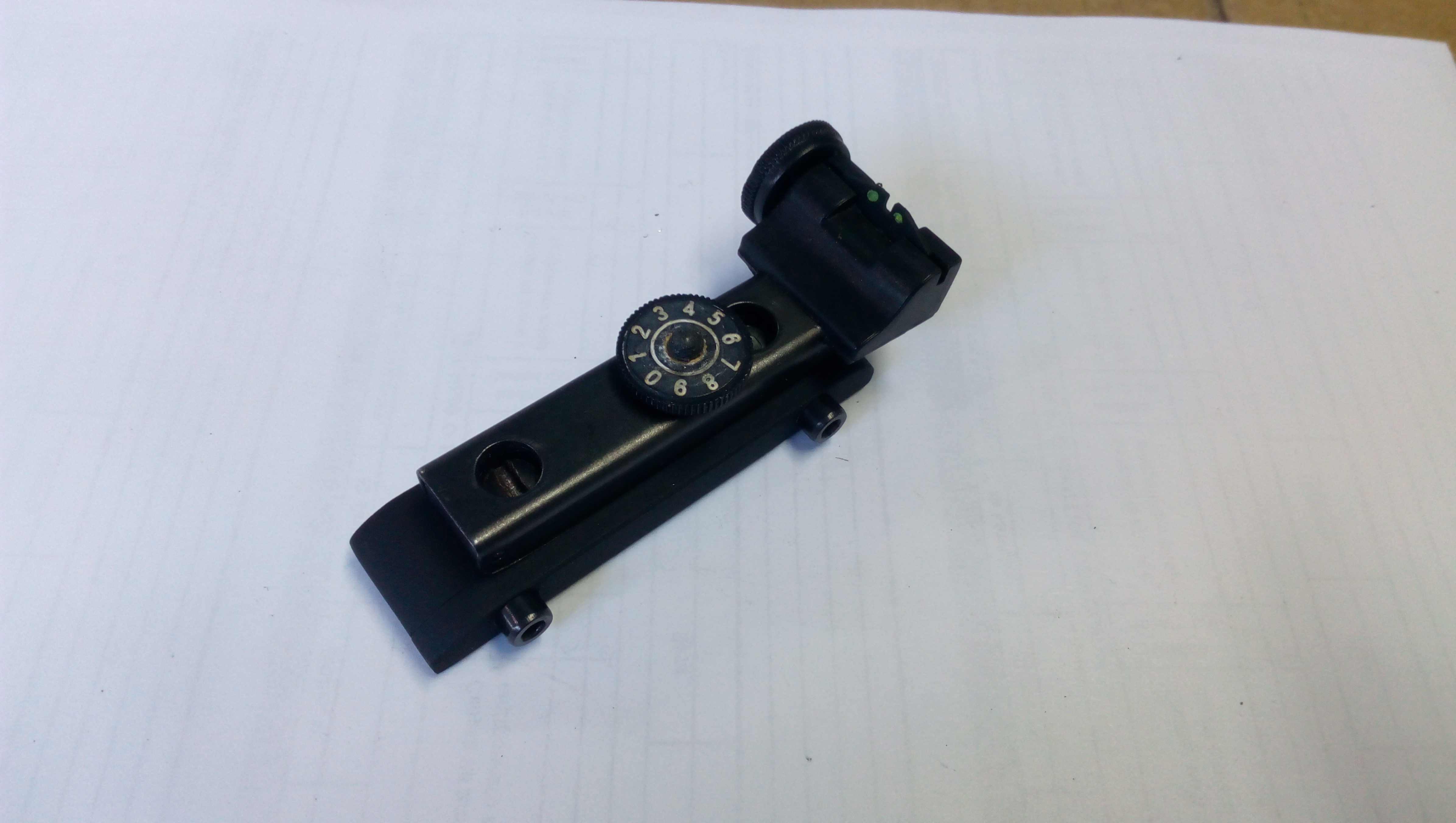

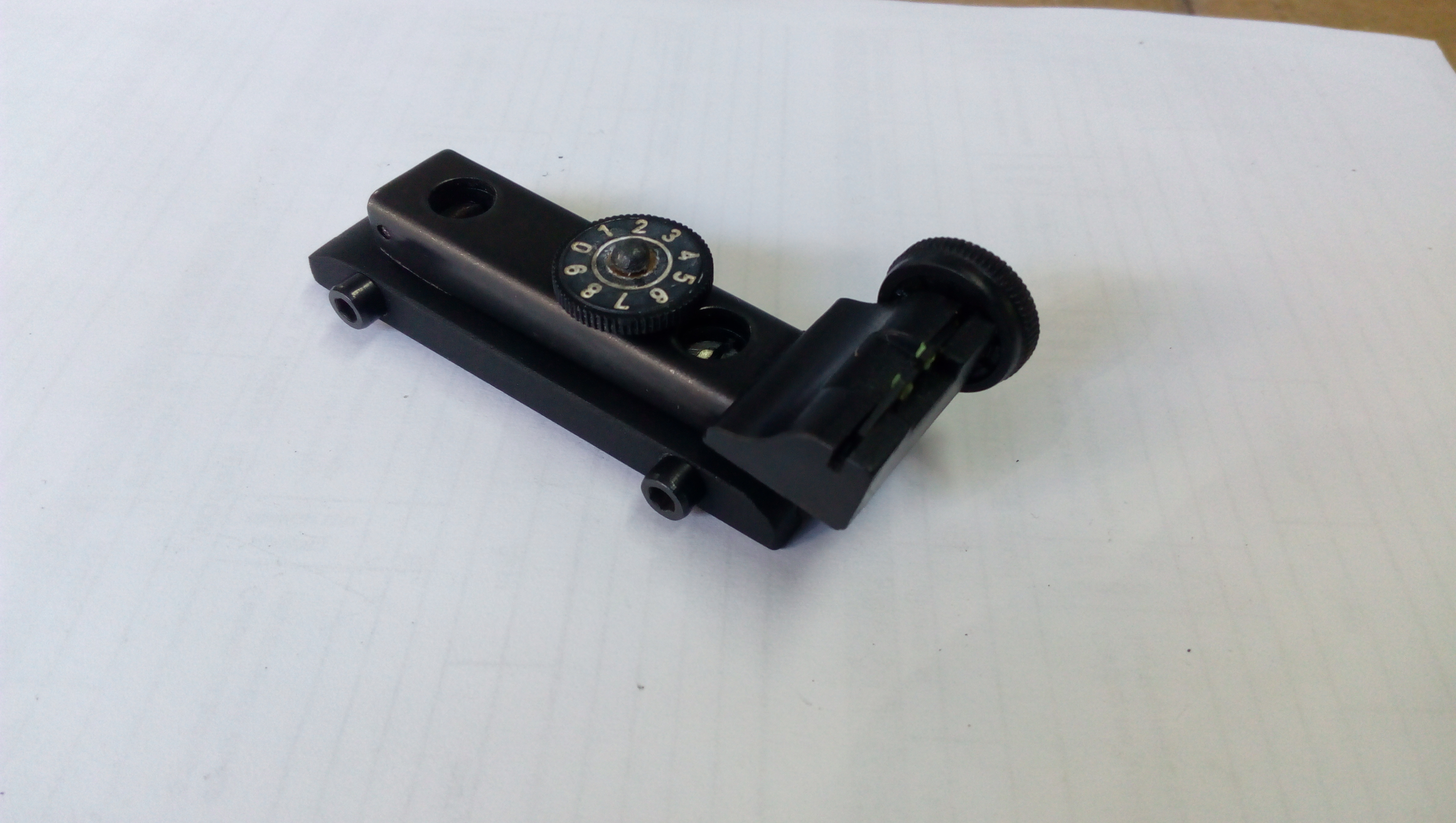

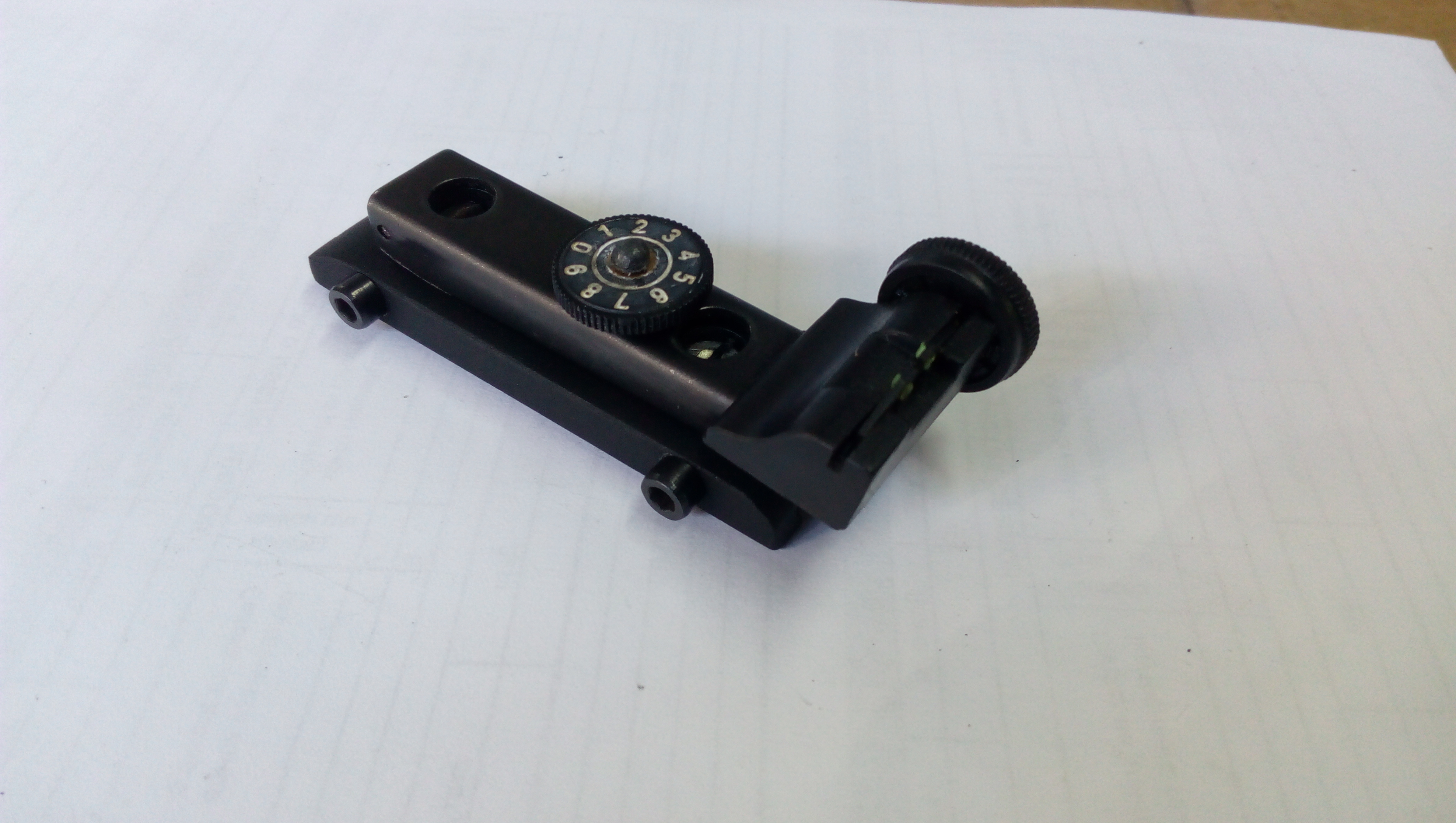

Ну и итог!

Сан Саныч! Дай сигнал если нуждается дружок ещё в целике на ластохвост!!!!

[Fan4t]

Привет. Сколько стоит ваше творчество прикупил бы детям на Фейн 300С, то же по регламенту иногда диоптр нельзя

[Fan4t]

Привет. Сколько стоит ваше творчество прикупил бы детям на Фейн 300С, то же по регламенту иногда диоптр нельзя

[ershik7498]

Подожду ответ Саныча-он тему о поиске открыл.
Если ему не нужен будет-решим! То что дешевле целика от МР-512 на ласту-точно!!!

[Fan4t]

хорошо. Спасибо буду ждать ответа

[SanSanish]

Добрый день парни.
Собственно вопрос был успешно решен путем установки прицельных от металлического ИЖа и целик больше не нужен.
Целик встал без проблем на диановский ластохвост, а мушка как родная в диановский намушник. Единственная проблема в том, что с ними не хватало регулировок и пришлось немного удлинить штатную ижовскую мушку.
Собственно уже недели две как соревнования прошли.
Команда вышла на первое место по району, личный зачет в этом году решили не проводить, ввиду бессмысленности.
При стрельбе по 5см биатлонным мишенькам промахов просто не могло быть, а остальные члены команды с мурками в принципе могли уже стрелять и в потолок.
Так что могу еще раз поздравить Максима(он есть на форуме).

[Fan4t]

А если не секрет, то как именно удлинняли. Наваривали, клеили, паяли. И много ли не хватало?
