ПАМАГИТЕ! ищу плату датчика уровня топлива

[FOTON]

Всех приветствую. Знаю что не по теме поиск развел, поэтому прошу модератора 4дня разрешения сия действия

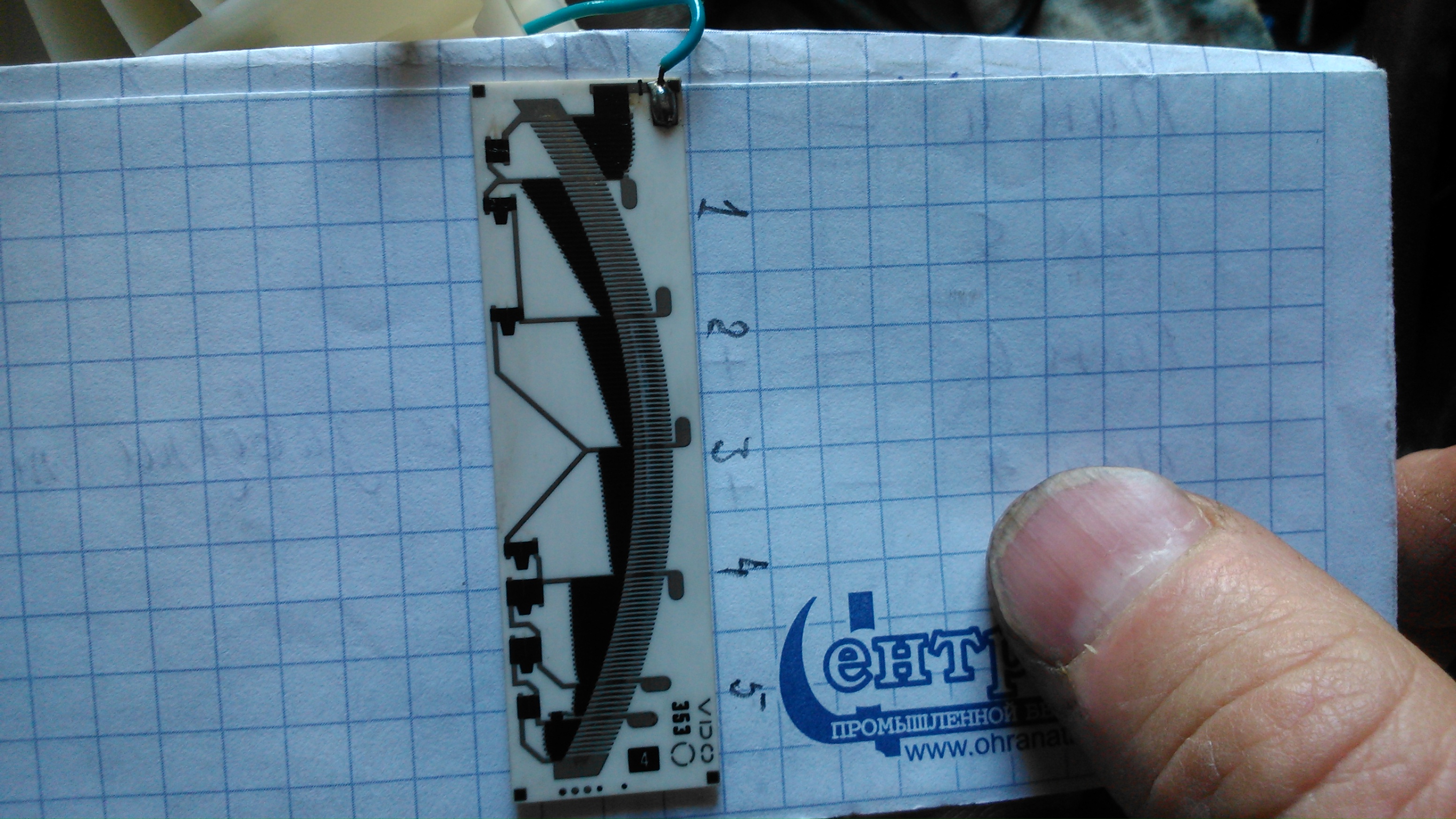

Срочно нуждаюсь в керамической плате датчика уровня соляры на шаран 97 года. VDO 353. сопротивление 50-370 Ом Размеры 57,7Х17 мм
Купил и поставил плату 340,но она неверно показывает и моя авто заглохла на М1 из-за пустого бака . Хорошо хоть не на рыбалке возле болота Задним умом понимаю, что лошара, но проблема есть и ее надо решать
Облазил весь инет в поисках, даже в картинках не нашел...
Может кто подскажет где найти такую плату

[Жлобинчанин]

Серёга, такая же фигня. Уже лет 5 ежжу без этого датчика. Только лампочка работает. Привык.

[FOTON]

Жлобинчанин
я так понял, что уже надо две штуки искать...

[Дед_Пихто]

а на экзистах всяких не смотрел ?

на гольфа моего старого возили даже тогда, когда ему "за 20+" было ...

или на разборках всяческих ?
во, например ...
Cсылка скрыта. Для просмотра необходима регистрация на форуме или войдите на форум.

ценник там, правда, космический ...

а вот вроде вменяемый ... Cсылка скрыта. Для просмотра необходима регистрация на форуме или войдите на форум.

[FOTON]

а на экзистах всяких не смотрел ?

на гольфа моего старого возили даже тогда, когда ему "за 20+" было ...

это где?

или на разборках всяческих ? а вот вроде вменяемый ... Cсылка скрыта. Для просмотра необходима регистрация на форуме или войдите на форум.

я только за 340 плату 38 рублей отдал, но не подошла
на разборке ХЗ сколько проходит, хотелось бы новую

[лессник 08]

Модуль новый в сборе 150р стоит, а плата отдельно не поставляется

[ignore]

Сергей, Женьке набери, он же на Автопривозе у нас
Я к нему часто обращаюсь, и по своей и по батиной, и по тестя с кумом
Cсылка скрыта. Для просмотра зарегистрируйтесь на форуме или войдите на форум.
+375297790181

[Sern-73]

Сразу к тебе вопрос. Тестером проводишь по дорожкам, все показывают (постепенно меняется сопротивление) по твоей плате вижу что возможно в середине обрыв может быть. Если все звонятся, то проблема в другом: внимательно посмотри на контакт ползунка, зачисти (хотя я думаю ты уже это сделал). И убирай люфты (продольные и поперечные) с оси поплавка (подкладыванием "регулировочных" шайб вырезанных из пэт бутылки.

[Sern-73]

Так же добавлю. Может нужно тарировать датчик на приборке (вроде под шестигранник на панели должен быть потенциометр). Еще умирают сами показометры на панели. На провода (фишка бака) цепляй по очереди два сопротивления на 50 и 370 Ом и смотри чего тебе панель покажет.

[Жлобинчанин]

Жлобинчанин
я так понял, что уже надо две штуки искать...

не, мне не надо. Изначально держу за правило чтоб в баке не менее половины было. Для дизеля здоровей. Ну и не льщу себе и расход считаю 10/100. Если что в баке остаётся - приятный бонус.

[JohnFrum]

Попробуй на 340-омной плате впаять в разрыв голубого провода 2-х ваттный резистор на 30 ом и посмотри, что стрелка будет показывать.

[JohnFrum]

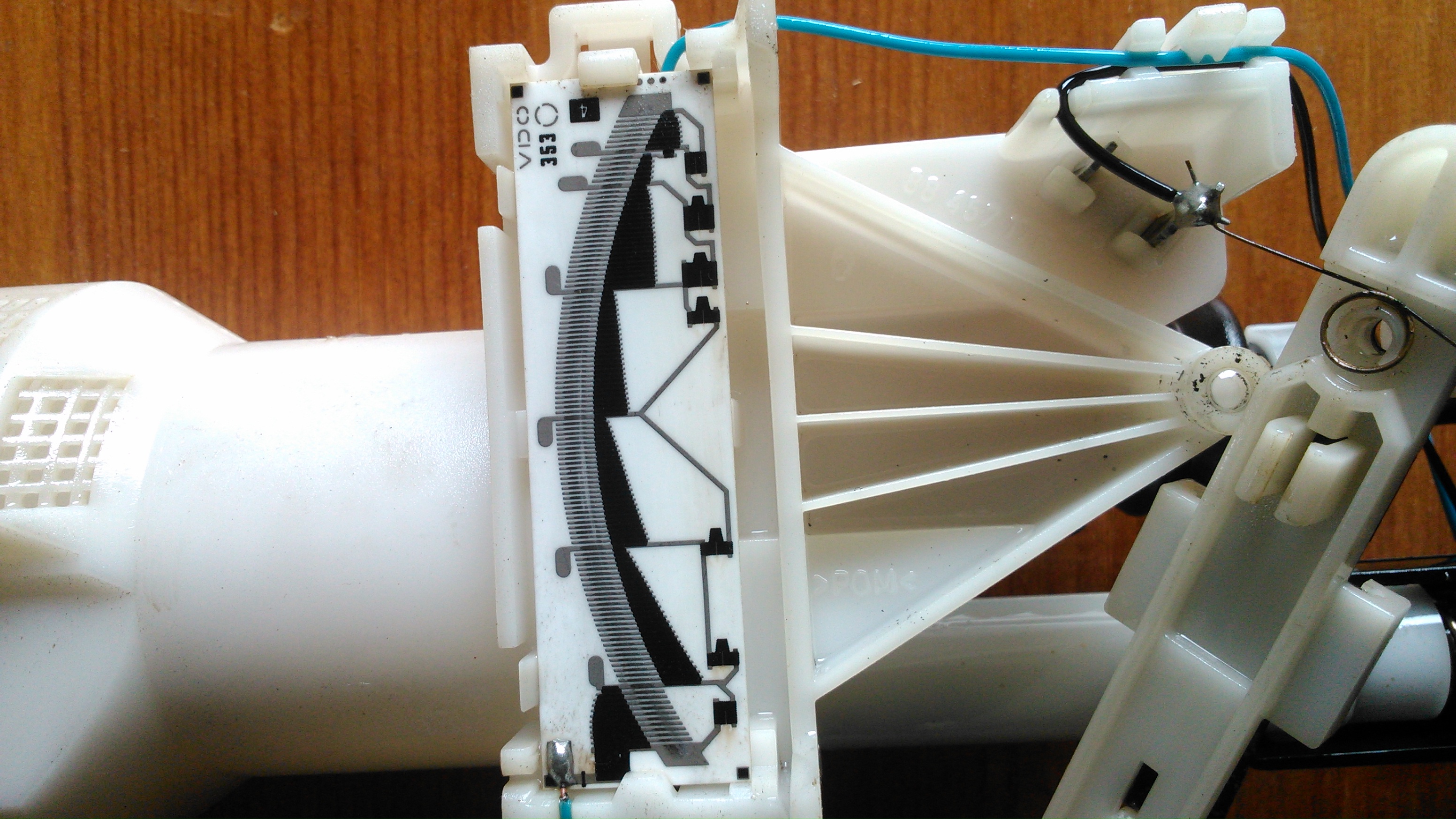

Рассмотрел укрупнённо фотографию....
На родной плате нужно подогнуть ползунок таким образом, чтобы он скользил ближе так сказать к центру окружности. Там, где ещё остатки дорожек целые.
Вполне возможно ещё лет на 15 хватит.

[FOTON]

Рассмотрел укрупнённо фотографию....
Попробуй на родной плате подогнуть ползунок таким образом, чтобы он скользил ближе так сказать к центру окружности. Там, где ещё остатки дорожек целые.

пробовал. и ползунок смещать ближе-дальше. и контакт подгибать -выгибать чтобы плашмя скользил. До вмешательства показывал от полного бака до 3/4 потом обрыв в ноль, апосля от 1/4 бака до лампочки. После манипуляций с ним стрелка стала прыгать от нуля до полного бака, причём на омметре разрыва сопротивления при движухе ползунком в обе стороны не было! Одно я не сделал , надо было замерить параметры платы 340

[FOTON]

Попробуй на 340-омной плате впаять в разрыв голубого провода 2-х ваттный резистор на 30 ом и посмотри, что стрелка будет показывать.

если не найду оригинал так и сделаю. сейчас при полном баке стрелка упёрлась в правый ограничитель, а сухой бак -1/4 с небольшим плюсиком. Панель не подстроить ключиком, какая-то мудрёная с двумя окнами индикации пробега, надо в прошивку вмешиваться, что ну совсем мне не хочется

[FOTON]

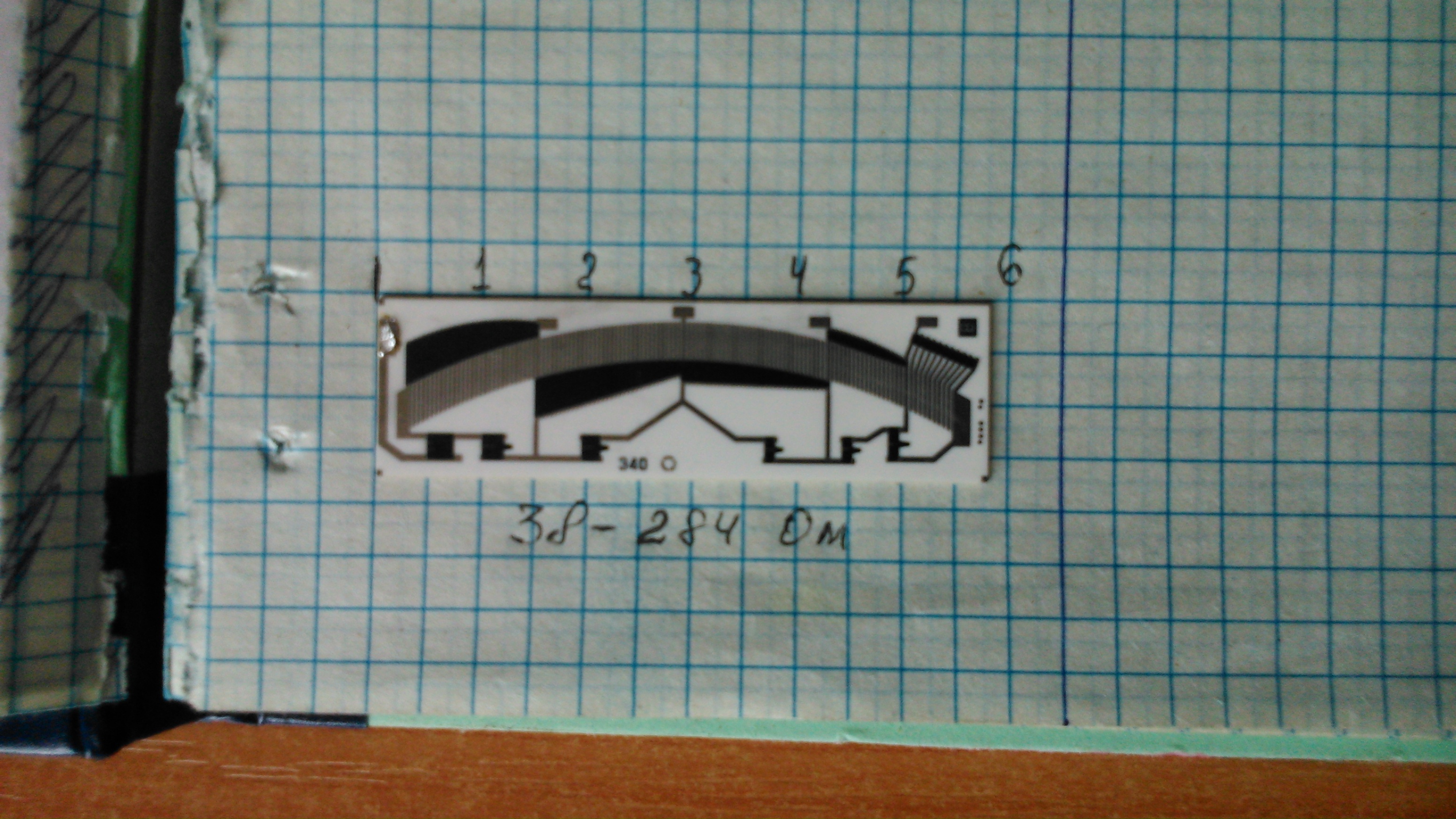

выложу параметры платы VDO 340
размеры - 57,7 х 17 мм
сопротивление - 38-284 Ом
