канавка фрезой под шпонку, но канавка "узкая

а фрез0й в одно касание делал или дорожкой? если в одно касание,то шпонка получается,как пол таблетки,я брал болт с подходящей шестигранной головой,за тело зажимал в тиски и напильником из пол шляпки точил шпонку,потом эту половинку отрезал ножовкой и надфилем доработал до посадки - усё! андрей раньше успел...

[t.alex69]

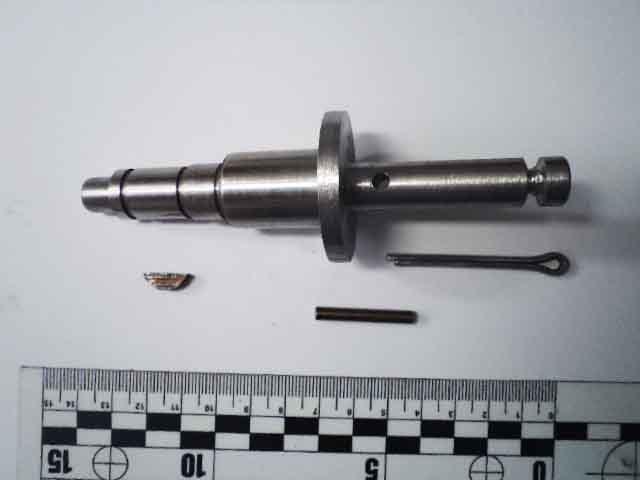

вот такая ... сегментная..

Вложения

[ANDREY674]

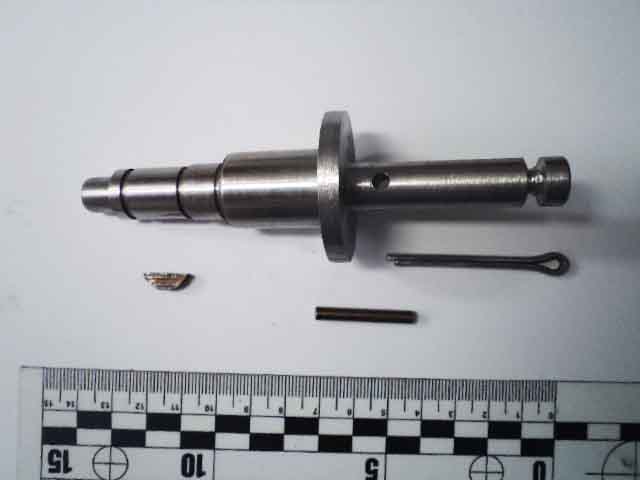

вот такая ... сегментная..

Ну тогда и напильник в руки.
Хошь по моей технологии, хошь как балу написал, только делай плотно, будешь примерять, сам поймёшь когда хватит и пора осаживать её в паз. Замнёшь сверху, ещё чуток надфилем подработаешь под шестерню, когда уже в паз войдёт.

[WOWALET]

вот такая ... сегментная..

Ещё вариант. Видел в магазинах автозапчастей или там запчасти для мотокос, или ещё каких-то, мотоциклов - есть шпонки подобные, пусть размер немного и не такой, но проще делать из полуфабриката-то...

[балу]

но проще делать из полуфабриката-то..

не проще - заводские шпонки покрепче будут,чем с болта или кругляка,и при дальнейшей подгонки к пазу все ногти постачиваешь по самое не балуй, личный опыт есть,заводскую шпонку крупный надфиль не берёт... и ещё - самодельную шпоку может зализать по валу без всяких последствий для паза,заводская шпонка не редко начинает долбить паз - тут уже нужно решать самому,что больше подходит - у меня с токаркой проблема,я поставил самодельную,поменять при случае не долго.

Последний раз редактировалось балу 01 апр 2013, 18:08, всего редактировалось 1 раз.

[olgins]

Не успел написать... В авто магазинах бывают. Цена 2-5 руб\шт., может чуть дороже. Я брал несколько шт. и на наждаке потихоньку подгонял.

Последний раз редактировалось olgins 01 апр 2013, 18:06, всего редактировалось 1 раз.

[ANDREY674]

WOWALET
Не всё можно доработать напильником, но наждачкой дотереть можно, при известной настойчивости.
А вот тебе и стандарт на них Cсылка скрыта. Для просмотра необходима регистрация на форуме или войдите на форум.

Шпонки призматические используют для создания напряженного соединения. Сегментные шпонки также создают напряженное соединение, но они прочнее и глубже сидят в пазах. При необходимости можно установить 2 шпонки под углом 180 С.

Это оттуда же.

Я брал и на наждаке потихоньку подгонял.

Мазохист, или ногти давно не стриг?

[t.alex69]

... всем спасибо... по посадке все ясно....и все же ... располагаю лишь уголком от 25 до 100 (.. и магазины закрыты...и до "кругляка" с 10 км будет)

[olgins]

Мазохист, или ногти давно не стриг?

так и думал, что кто нибудь докопается....
потихоньку.... с перекурами.
Наждак - это у меня первый интсрумент(болгарок и в помине не было еще), когда я начал еще в детстве что-то творить. была куча железяк и наждак. Выбирал из того, что было и пилил... до нужного состояния.

Андрей, я тебе по стартерам в личку писал. Не глянуть никак?

[балу]

.и до "кругляка" с 10 км будет)

у тя видать и болтов нету ,ну я не знаю - к соседу сходи,что ли.в долг возьми болт 10ку и из шляпки забубень шпонку.

[ANDREY674]

Андрей, я тебе по стартерам в личку писал. Не глянуть никак?

Олег, я бы и глянул, но там от тебя ничего нет.
Ты уж повтори. Я на сообщения в личку всегда сразу отвечаю.

[t.alex69]

"видать и болтов нету "... ну и ладно... ФоРуМ - с 1 апрелям...

[igor308]

доброго время... вопрос к уважаемым форумчанам... - из какого "доступного" металла можно изготовить сегментную шпонку (ее размер 12,3*5*4 мм) под "большую" конич. шестерню редуктора болгары... ? и как ставить: с натягом или с люфтом?

Я делал из нержавейки, и вал и шпонки, лист 3 мм толщиной, полёт норм. Стопор винта прутик 3мм также нерж. Вообще шпонки , шпильки с нерж. ходят хорошо. (ИМХО) может у кого то по другому..

[t.alex69]

"добыл" на метломе сегментную от эл.двига какого-то..... обточил ... проблема решена...
