Re: Винты

Сообщение акваланг » 26 фев 2013, 15:38

Metior6
Он чего автоматический? Не хрена себе крутотень! Походу шаг меняется в зависимости от оборотов? Может чтото в кадр не попало?
акваланг
Гуру

Сообщения: 1708
Зарегистрирован: 17 янв 2013, 01:07
Репутация: 9 [ ? ]
Благодарил (а): 120 раз.
Поблагодарили: 129 раз.
Вернуться к началу

forum.Ohota.by в Telegram - ВОЙТИ

Re: Винты

Сообщение Metior6 » 26 фев 2013, 15:58

Нет не автаматический. а лопости сделать п другую сторону раз плють.
Аватара пользователя
Metior6
Профи

Сообщения: 475
Зарегистрирован: 10 фев 2011, 10:32
Откуда: Брянск
Репутация: 2 [ ? ]
Благодарил (а): 0 раз.
Поблагодарили: 49 раз.
Вернуться к началу

Re: Винты

Сообщение акваланг » 26 фев 2013, 17:36

Metior6
А каким образом фиксируются детали винта, где крепёж, как меняется шаг?
акваланг
Гуру

Сообщения: 1708
Зарегистрирован: 17 янв 2013, 01:07
Репутация: 9 [ ? ]
Благодарил (а): 120 раз.
Поблагодарили: 129 раз.
Вернуться к началу

Re: Винты

Сообщение Metior6 » 26 фев 2013, 17:51

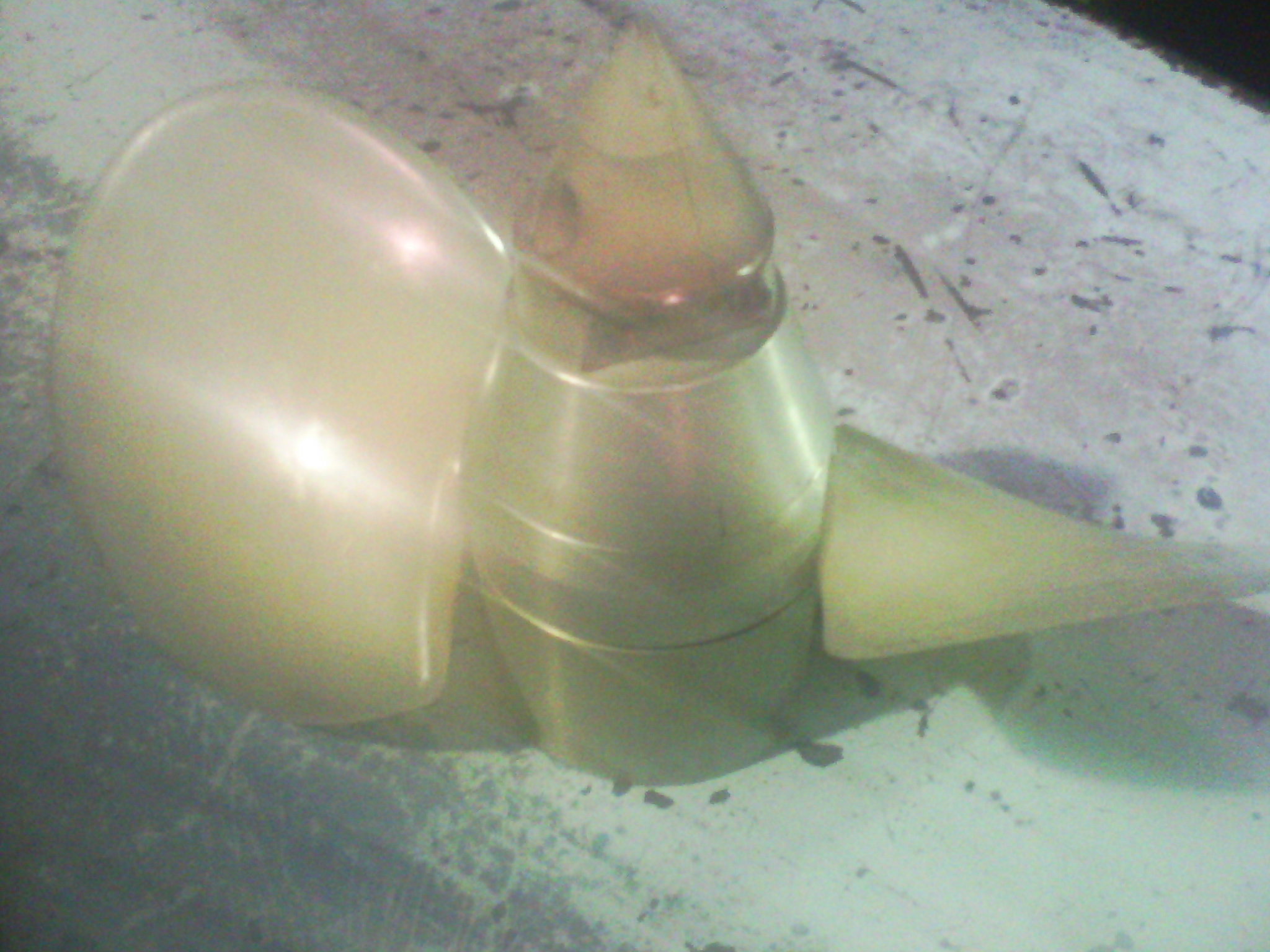

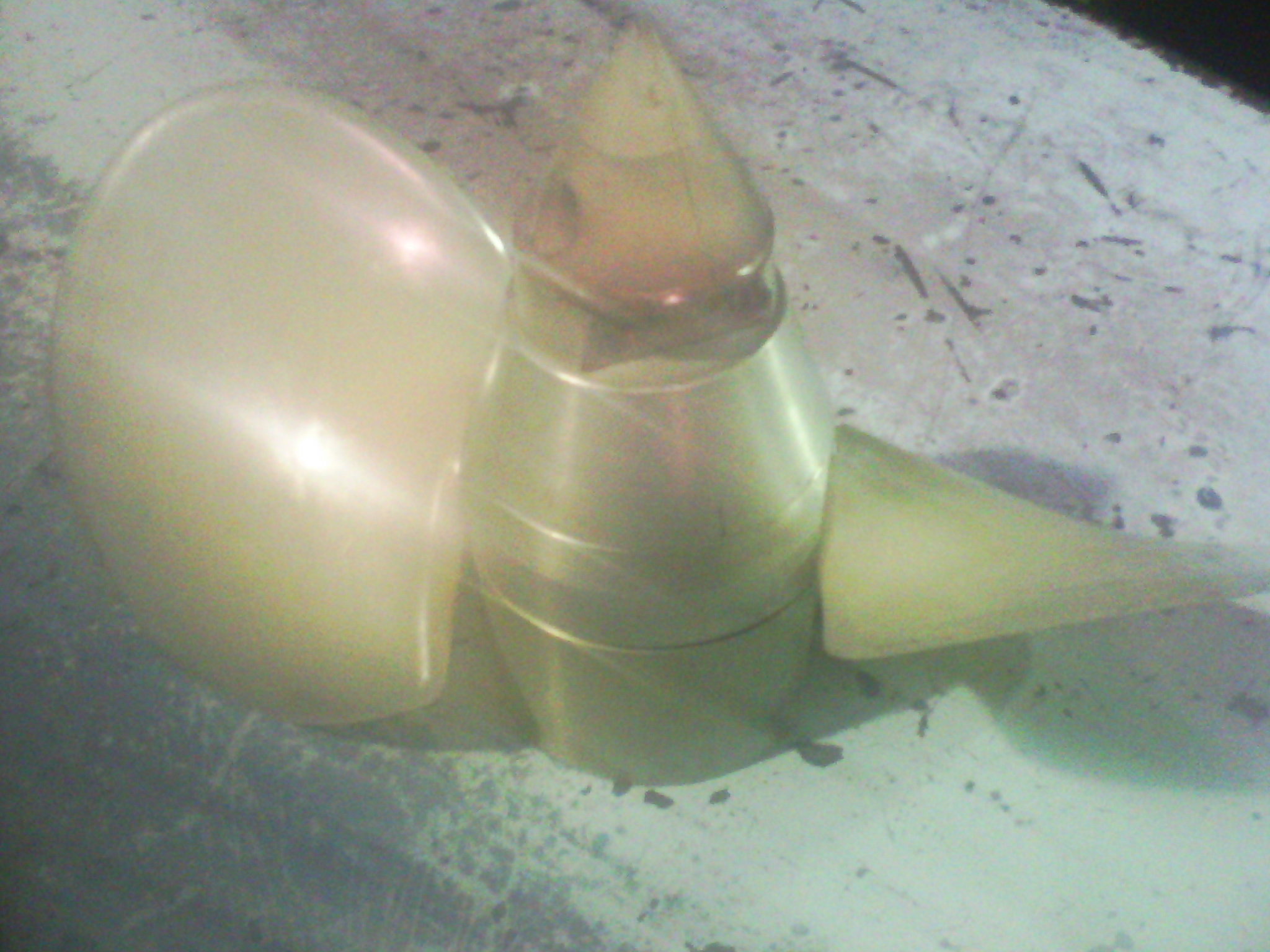

Центральным болтом поджимается.
Ну вот была винтик правый стал левый.
Вложения
Осталось подрезать до диаметра 195 и изменить форму лопости.
За это сообщение автора Metior6 поблагодарил:
t.alex69
Аватара пользователя
Metior6
Профи

Сообщения: 475
Зарегистрирован: 10 фев 2011, 10:32
Откуда: Брянск
Репутация: 2 [ ? ]
Благодарил (а): 0 раз.
Поблагодарили: 49 раз.
Вернуться к началу

Re: Винты

Сообщение t.alex69 » 26 фев 2013, 18:00

"Metior6У" ...."Получил винтик."....чертеж корпуса ну и остального... конечно, если мона? имею вращение "не туда"( от пилы-нога в завершении.. до винта далеко но уж пора готовиться...) :du_ma_et:
... всегда есть чем заняться, главное себя уговорить на это...
Аватара пользователя
t.alex69
Гуру

Сообщения: 867
Зарегистрирован: 14 окт 2012, 22:20
Откуда: Запорожская область
Репутация: 20 [ ? ]
Благодарил (а): 473 раз.
Поблагодарили: 457 раз.
Вернуться к началу

Re: Винты

Сообщение акваланг » 26 фев 2013, 18:05

Левым то он стал но не до конца, я об этом варианте тоже сразу подумал, при таком резком входе в воду возникнут дополнительные нагрузки на винт, короче КПД очень низкий а сил потребует не малых ИМХО.
акваланг
Гуру

Сообщения: 1708
Зарегистрирован: 17 янв 2013, 01:07
Репутация: 9 [ ? ]
Благодарил (а): 120 раз.
Поблагодарили: 129 раз.
Вернуться к началу

Re: Винты

Сообщение t.alex69 » 26 фев 2013, 18:11

для грузового ? нет? резать?
... всегда есть чем заняться, главное себя уговорить на это...
Аватара пользователя
t.alex69
Гуру

Сообщения: 867
Зарегистрирован: 14 окт 2012, 22:20
Откуда: Запорожская область
Репутация: 20 [ ? ]
Благодарил (а): 473 раз.
Поблагодарили: 457 раз.
Вернуться к началу

Re: Винты

Сообщение ANDREY674 » 26 фев 2013, 18:26

Metior6 писал(а):Ну вот была винтик правый стал левый.

Если чисто формально, то да. А на самом деле... :sh_ok:
изготовление п о р н о г р а ф и и преследуется по Закону.
--------------------------------------------------------------------------------
"FLINC T320L" , " ForwardFBC-520B" 2.7л.с. "NOMAD NL 160F" 5 л.с.
Аватара пользователя
ANDREY674
Гуру

Сообщения: 4308
Зарегистрирован: 21 сен 2011, 22:14
Откуда: Санкт Петербург (Металлострой)
Репутация: 15 [ ? ]
Благодарил (а): 223 раз.
Поблагодарили: 298 раз.
Вернуться к началу

Re: Винты

Сообщение акваланг » 26 фев 2013, 18:33

Недогоняю, лопасть симетричная?
акваланг
Гуру

Сообщения: 1708
Зарегистрирован: 17 янв 2013, 01:07
Репутация: 9 [ ? ]
Благодарил (а): 120 раз.
Поблагодарили: 129 раз.
Вернуться к началу

Re: Винты

Сообщение Metior6 » 26 фев 2013, 18:35

а именно чертеж чего?
А лопости будут отлиты зеркально.
Аватара пользователя
Metior6
Профи

Сообщения: 475
Зарегистрирован: 10 фев 2011, 10:32
Откуда: Брянск
Репутация: 2 [ ? ]
Благодарил (а): 0 раз.
Поблагодарили: 49 раз.
Вернуться к началу

Re: Винты

Сообщение Metior6 » 26 фев 2013, 18:36

И вращение не туда, это куда?
Аватара пользователя
Metior6
Профи

Сообщения: 475
Зарегистрирован: 10 фев 2011, 10:32
Откуда: Брянск
Репутация: 2 [ ? ]
Благодарил (а): 0 раз.
Поблагодарили: 49 раз.
Вернуться к началу

Re: Винты

Сообщение Metior6 » 26 фев 2013, 18:56

И еще немного инфы по этому винту. Ну, может кому и пригодится. Шаг не знаю, но наклон лопостей изменяется от 10 градусов до 60градусов. Диаметр 230.
Аватара пользователя
Metior6
Профи

Сообщения: 475
Зарегистрирован: 10 фев 2011, 10:32
Откуда: Брянск
Репутация: 2 [ ? ]
Благодарил (а): 0 раз.
Поблагодарили: 49 раз.
Вернуться к началу

Re: Винты

Сообщение ANDREY674 » 26 фев 2013, 20:03

Metior6 писал(а): Диаметр 230.

Лучше бы диаметр ступицы написал.
изготовление п о р н о г р а ф и и преследуется по Закону.
--------------------------------------------------------------------------------
"FLINC T320L" , " ForwardFBC-520B" 2.7л.с. "NOMAD NL 160F" 5 л.с.
Аватара пользователя
ANDREY674
Гуру

Сообщения: 4308
Зарегистрирован: 21 сен 2011, 22:14
Откуда: Санкт Петербург (Металлострой)
Репутация: 15 [ ? ]
Благодарил (а): 223 раз.
Поблагодарили: 298 раз.
Вернуться к началу

Re: Винты

Сообщение Metior6 » 26 фев 2013, 20:33

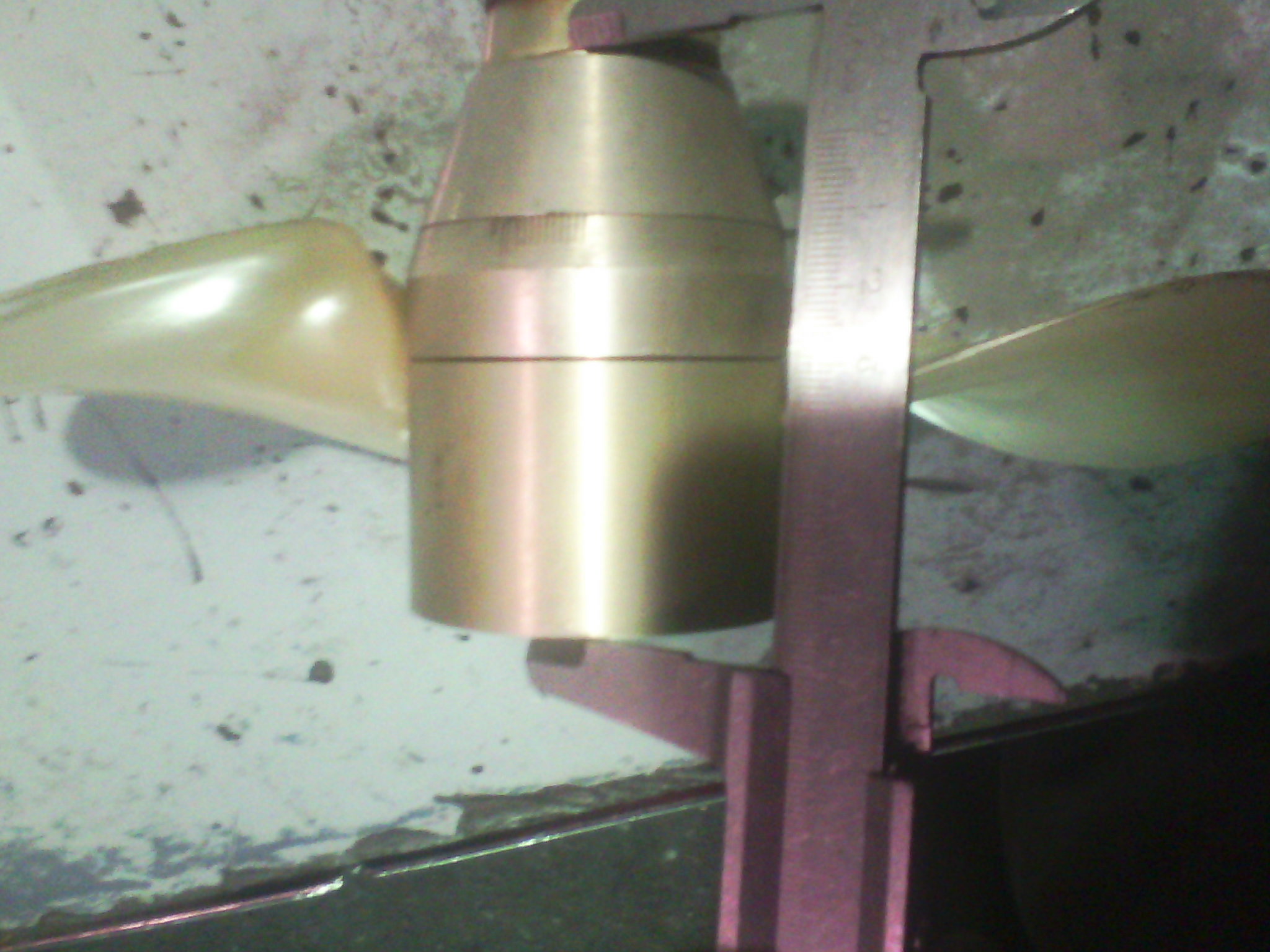

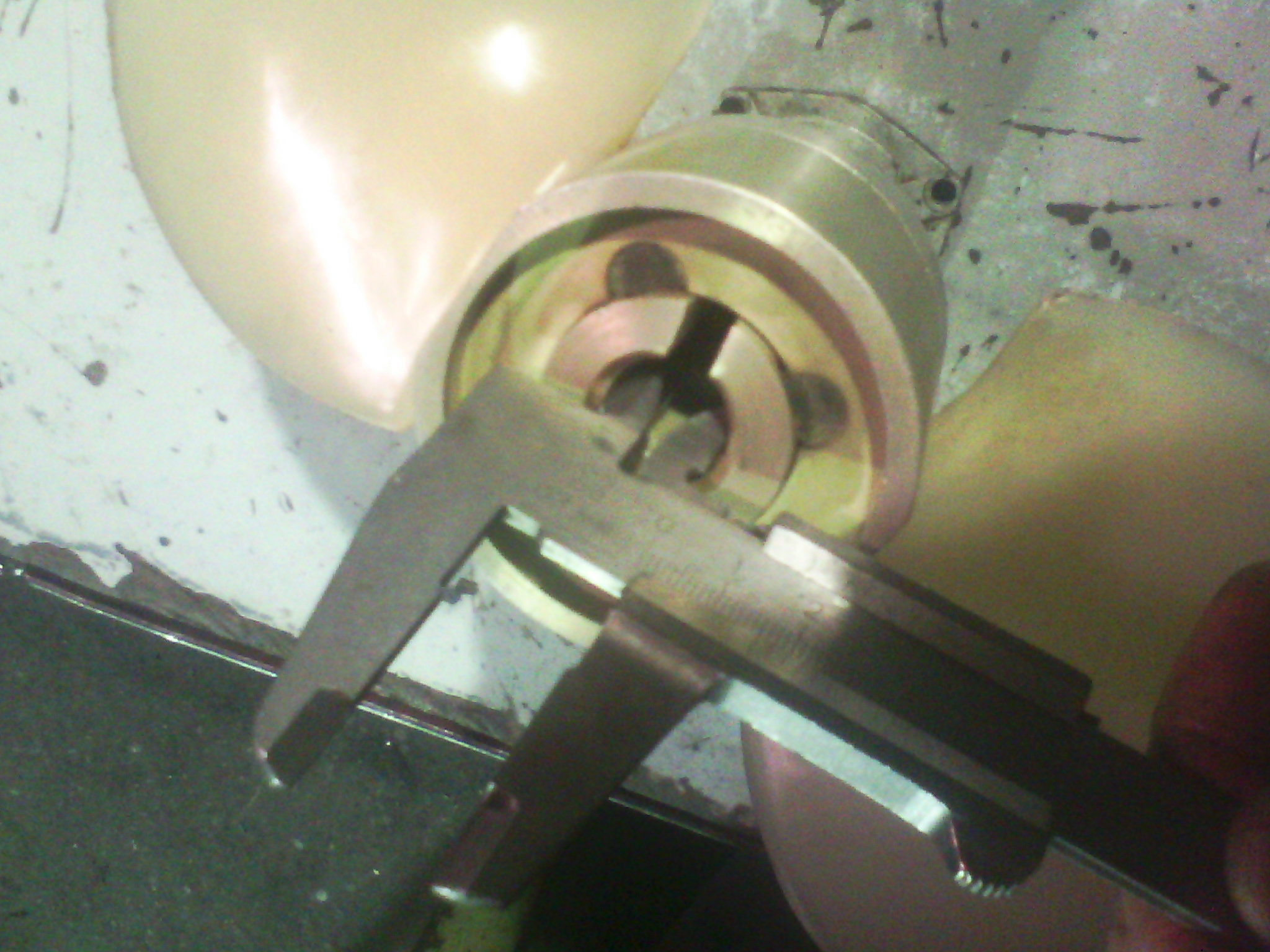

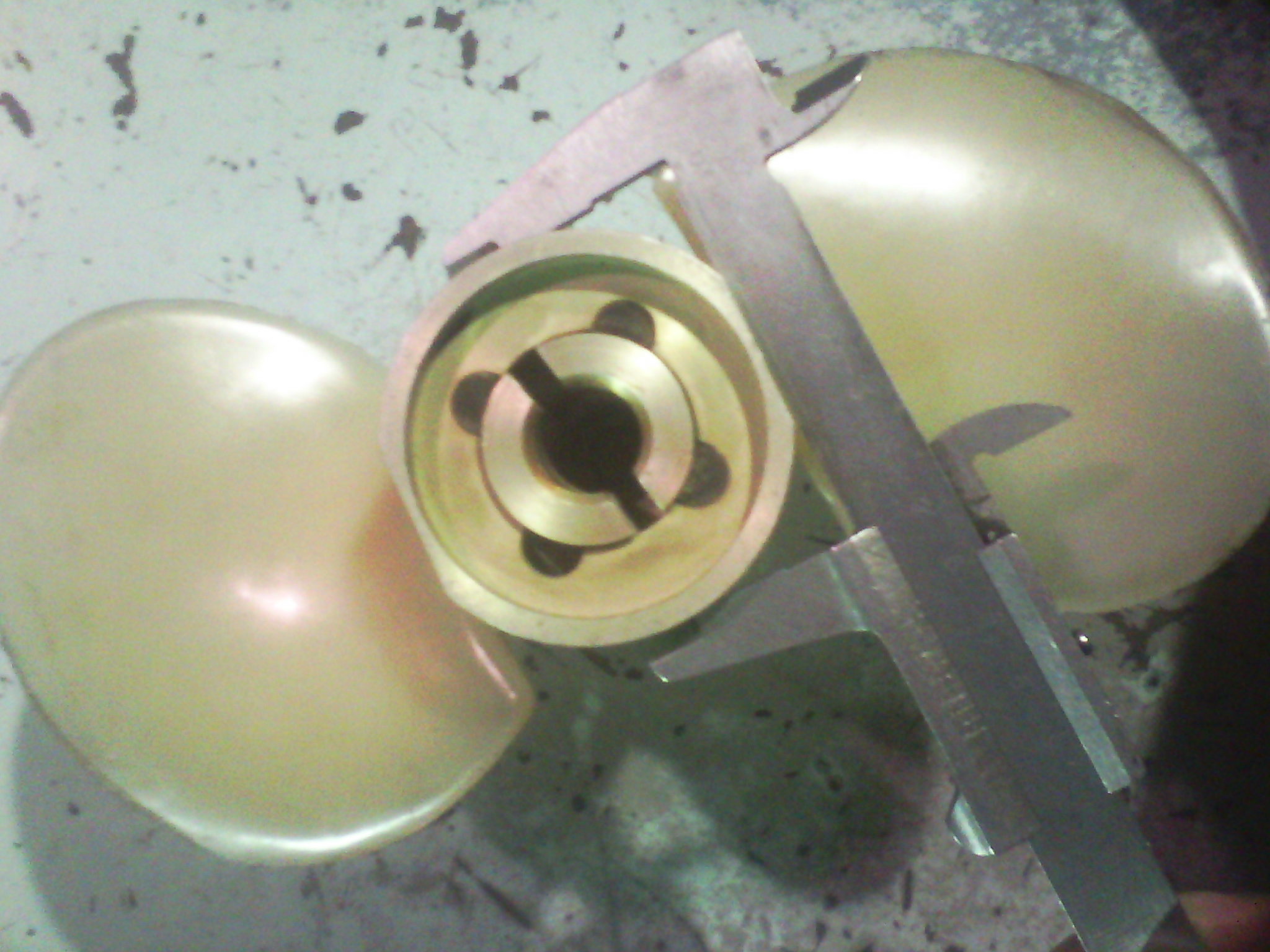

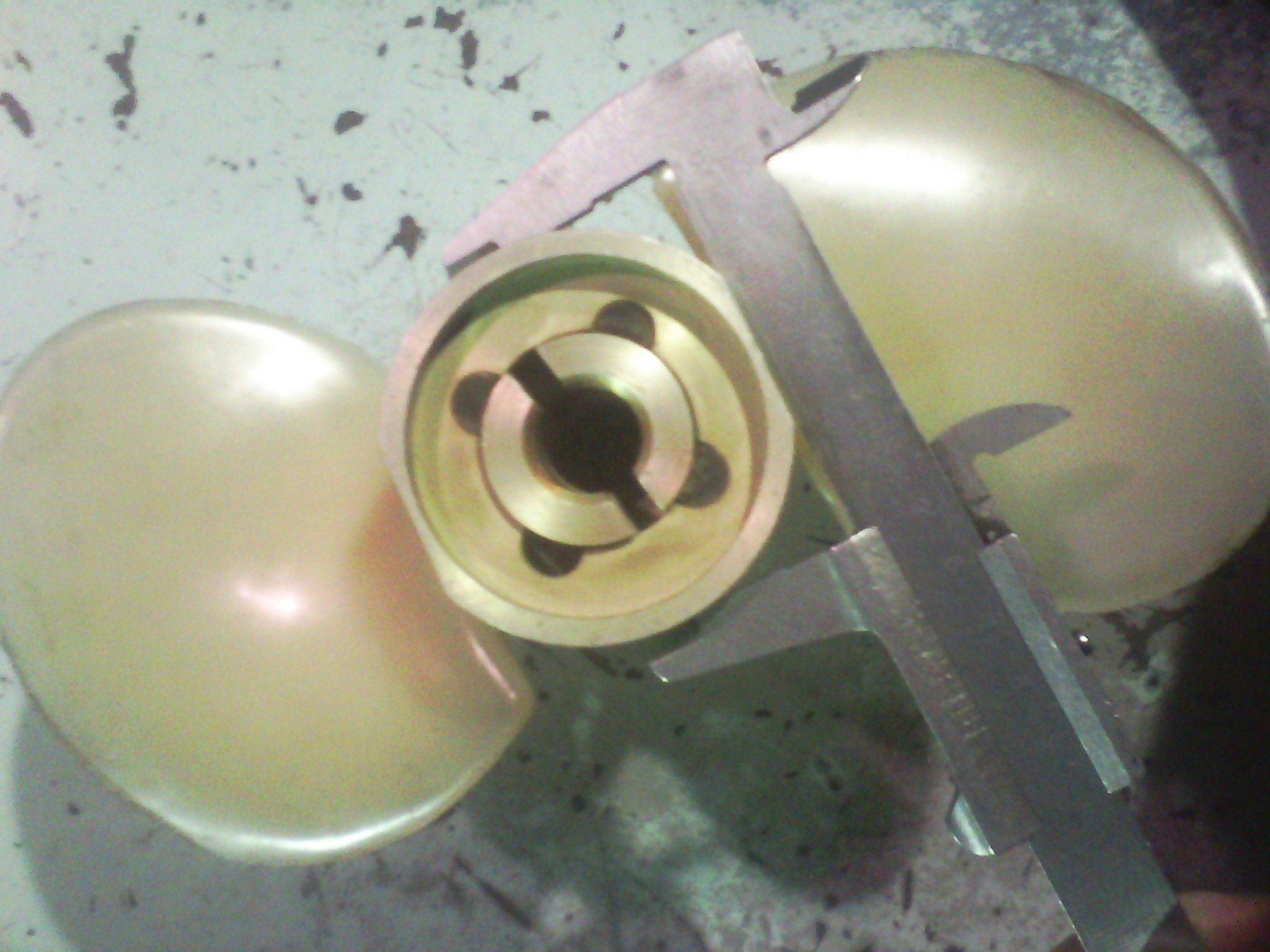

Лови все размеры.
Вложения
65мм диаметр ступицы.
17мм. поседка на вал
85мм Длинна ступицы
Аватара пользователя
Metior6
Профи

Сообщения: 475
Зарегистрирован: 10 фев 2011, 10:32
Откуда: Брянск
Репутация: 2 [ ? ]
Благодарил (а): 0 раз.
Поблагодарили: 49 раз.
Вернуться к началу

Re: Винты

Сообщение t.alex69 » 27 фев 2013, 00:18

жаль но ничего не видно , а на бумаге не проще?
... всегда есть чем заняться, главное себя уговорить на это...
Аватара пользователя
t.alex69
Гуру

Сообщения: 867
Зарегистрирован: 14 окт 2012, 22:20
Откуда: Запорожская область
Репутация: 20 [ ? ]
Благодарил (а): 473 раз.
Поблагодарили: 457 раз.
Вернуться к началу
