Самодельный лодочный мотор. Лодочный мотор из бензокосы.

[RV3LE]

Купи лучше в убитый редуктор "БОШ"а

Купил бы с радостью. Но эти БОШи и прочие МАКИТы не приносят, а несут всякую китайскую лобуду. Нашёл здесь одну болгарку Интерсколовскую, рабочую, но с разбитым пластмассовым корпусом, ещё с "тех" времён, когда этот бренд ещё только раскручивали. Качество редуктора изумительное. Износа - ноль. Размером только немножко больше, но зато и подшипники стоят солидные. Заказал сегодня подшипник 8х19 и сальник на выходной вал. Привезут через неделю.
Сейчас готовлю чертёж детали крепления мотора и корпуса сальника. Нержавейки и дюрали таких размеров не нашёл, так что будет чернуха, но в гальванике обработают. Потом покрашу.

[uwcerputz]

Я снова с вами! Могу дать совет! не сдавай ни чего в гальванику.Потом будешь что ни будь обязательно переделывать.и будет жалко.Делай катайся.У меня всё из чернухи.второй год езжу и ОК.

[ZUBBER]

Я снова с вами

Привет !!! А то я уже соскучился. Что нового ?

[RV3LE]

не сдавай ни чего в гальванику

Благодарю за совет. Но покрашу обязательно.
Неожиданно вылезла другая проблема - нигде не могу найти калиброванной восьмёрки на вал.И нужно-то каких-то 50-55см...

[uwcerputz]

А зачем калиброванная? Метал можно ставить любой.Лучше вытачить на станочке.На таких вещах не экономь.Я уже делал один вал на коленке.потом менял подшипник.А я новый винт купил!!! Хочу попробовать.
Cсылка скрыта. Для просмотра зарегистрируйтесь на форуме или войдите на форум.
Cсылка скрыта. Для просмотра зарегистрируйтесь на форуме или войдите на форум.
Cсылка скрыта. Для просмотра зарегистрируйтесь на форуме или войдите на форум.

[uwcerputz]

Я снова с вами

Привет !!! А то я уже соскучился. Что нового ?

Готовлю машину к техосмотру! Появились дырки в дверях.Заделаю и ещё годик покатаюсь.И видуха будет у моего 41 го.москвича.Кастрюлю на двиг опять приладил.Да к друзьям на рыбалочку ездил.По Иртышу.
Cсылка скрыта. Для просмотра зарегистрируйтесь на форуме или войдите на форум.
Это часть нашего улова! Стерлядочка!!!

Хочуц сделать защиту на выхлопушку как у тебя.Всётаки руки обжигает когда откидываешь двиг.Перфорацию от чего брал? Zubber я интернэт оплачиваю с середины месяца .Так дешевле и не отвлекает. Но я всегда первым делом к вам иду.Початиться!!

[RV3LE]

А зачем калиброванная? Метал можно ставить любой.Лучше вытачить на станочке

Ось диаметром 8мм и длинной 500-550мм? Боюсь, что не каждый токарь возьмётся...

[ZUBBER]

Перфорацию от чего брал

Ты конечно будеш смеятся, но эта лабуда изготовлена из алюминиевой трубы 50-ки. Перфорацию после разметки штангельциркулем шуруповёртом насверлил и большим сверлом фаски снял. Намного удобнее и безопаснее теперь стало, а то я тоже уже раз руки попёк, за глушак схватился.

Ось диаметром 8мм и длинной 500-550мм? Боюсь, что не каждый токарь возьмётся...

А зачем именно ось ? Трубку можно, 10-ку или поменьше.

[uwcerputz]

Я так и думал.Что ты её сверлил.Уж больно красиво.На заводах так не делают. Что ж если не найду буду сверлить.А трубка может бить .Её всёравно надо походить.У меня какраз трубка и стояла первой.А по краям были переходы на двиг и редуктор.Лучше в станочке.Ну мои токаря тоже не хотели.Сначало.Хруст бумажки напрочь убил нежелание работать.Я уже писал об этом.Дерзай!! Мы ждем результатов.И Фотки выкладывай.Так интереснее.

[ZUBBER]

И Фотки выкладывай.Так интереснее.

Я заметил, что кроме нас с тобой, больше никто не выкладывает фоток... Наводит на нехорошие мыслишки..... Винт испытаешь расскажешь, может и себе двухлопастник смастырю. Кстати был прикол, винт у меня просто накручивается на резьбе, вот значит мотор в наклоне, винт висит, дёргаю я за шнурочек, двигло схватило и сразу заглохло, и так пару раз... После очередного чиха-пыха смотрю винт сорвался, сам по инерции крутится и по резьбе всё ниже-ниже... А вокруг километры воды, и до берега грести да грести... Еле поймал вобщем... Думал потом дома доработать зашплинтовать, но как обычно руки не доходят , ограничился тем что затянул винт "со всей дури"... А с мотором была тогда маленькая проблема, проводок там один при вибрации на массу тыркался, вот и глох мотор как обороты даш...

[RV3LE]

Фотки выкладывай.Так интереснее.

Ну что ж, фотки не проблема. Но чтоб было понятно откуда куда керосин течёт - небольшой комментарий. Может кому из таких же как я "ботаников" и пригодится. Говорю "ботаников", потому что мне как-то ближе с проводами возиться, чем с металлом.
Про мотор я писал. Редуктор интерсколовский - примерно 3:1 (37:12). Штанга будет из стальной хромированной трубы 25х1мм. Кто-то может сказать что толщина стенки 1мм - это мало. Обоснованно возражу: много лет для своих радиолюбительских антенн применяю такие трубы, причём не 40см, как здесь, а многометровые конструкции. А ветровые нагрузки бывают такие, что мама не горюй - деревья ломает, а они стоят. Причём эти трубки продаются в любом магазине, торгующем торговым оборудованием - из них делают всякие витрины со стекляными полочками.
Долго ломал голову, из чего с минимальными слесарными работами сделать узел крепления двигателя с двумя степенями свободы. В магазине сантехники нашёл крестовину из какой-то пластмассы, не знаю, как называется, но достаточно прочной и вязкой. Купил дюймовый сгон. Внутренние размеры крестовины были несколько меньше необходимых. Пришлось из отрезков трубы и сгона надфилем сделать фрезу и метчик. Крестовину в тиски, полчаса пота и два мозоля на ладонях. Фреза очень даже запросто прошла насквозь простым вращеним руками с небольшим усилием. Зато отверстие получилось ровным, посадка плотная, без люфтов. С нарезкой резьбы под сгоны тоже прошло на-ура.
Ручку (румпель) тоже решил сделать складной. Отрезок трубы 20х1,5 и кусок квадратного профиля 25х25. Где нужно - подрезал, потом согнул, пружинка с поводком, винт с гайкой и две втулочки. Ручка готова. Я думаю по фотографии всё понятно.
Уголки для крепления поворотного механизма взял от разломанного и выброшенного на помойку дивана.
Ну вот на сегодня и всё. Завтра поеду покупать фанеру десятку. Тогда и продолжу.

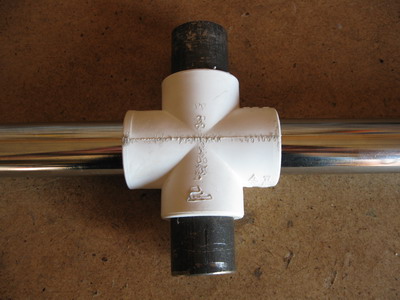

Крестовина

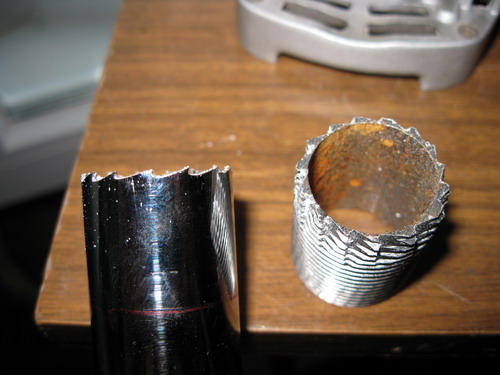

Фреза и дюймовый "метчик"

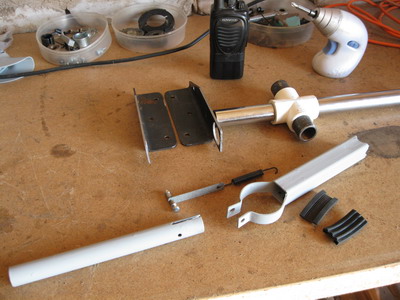

Уголки и внизу - элементы ручки

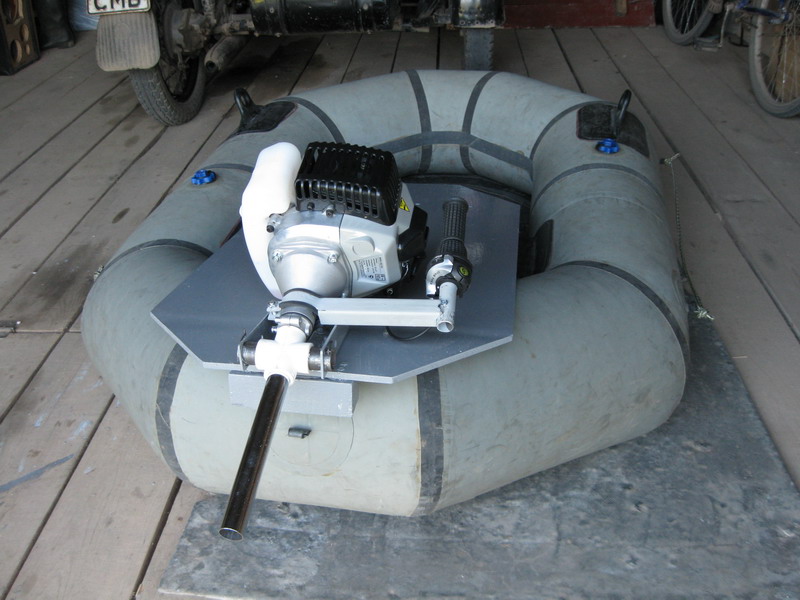

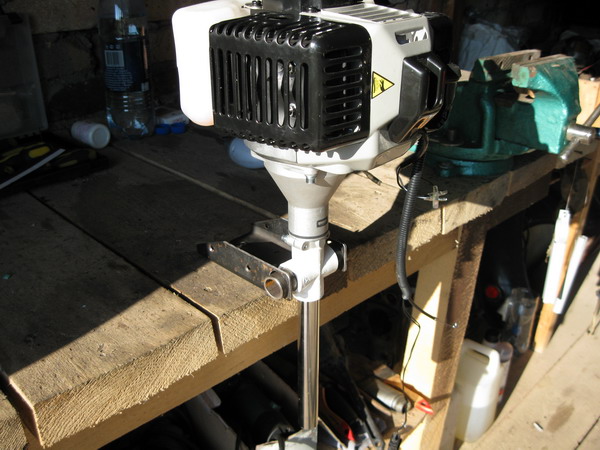

Вот так будет крепиться

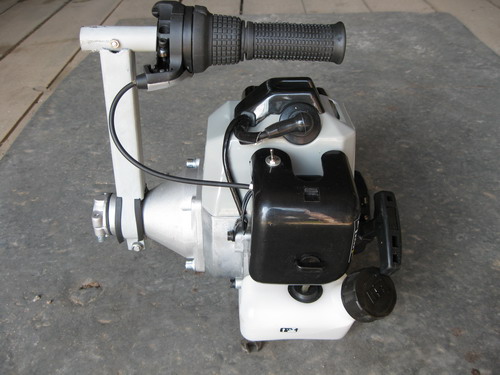

Ручка в походном состоянии

[ZUBBER]

Вот, наконец то, реальный а не виртуальный лод. двигатель в процессе создания... Респект и увужуха....
Удачи !!

[uwcerputz]

Я присоединяюсь к коллеге!Всё лаконично и ясно.А главное не было ещё узлов из сантехнического полипропилена.Хочется узнать как будет стыковаться редуктор с валом и ногой.Темка то живёт! А ты говоришь что мы только с тобой чатимся.Ура !!

[RV3LE]

как будет стыковаться редуктор с валом и ногой.

Всем привет!
Ну насчёт стыковки ничего изобретать уже нет нужды. Будет как у топикстартера. Естественно под свои размеры редуктора. Завтра должны привезти заказанный подшипник 8х19 и сальник на выходной вал. Токарь позвонил, что все токарные работы уже сделаны. Так что завтра вечером начну сборку главной передачи. Вот только таких, как у автора на фото красивых втулок с квадратом так и не смог найти. Прийдётся использовать родной от косы, хотя он мне и не очень нравится.

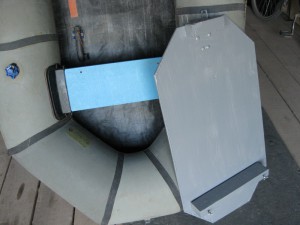

Сегодня сделал транец. Всё тоже по-спартански просто. Поскольку лодка у меня маленькая - одноместная, то и расстояние от сиденья до теперь уже кормы небольшое. Кусок фанеры с двумя брусками и двумя шпильками М6, которые вставляются в отверстия скамейки и приворачиваются гайками-барашками. Задний брусок служит упором для ноги, и изменяя его положение можно регулировать угол наклона ноги к вертикали. После настройки саморезы будут заменены на болты с гайками и шайбами.
Ну вот пока и всё на сегодня. Жара не даёт толком ничего делать. А гараж на окраине, рядом с лугом и лесом - слепни одолевают. Повбывав бы!

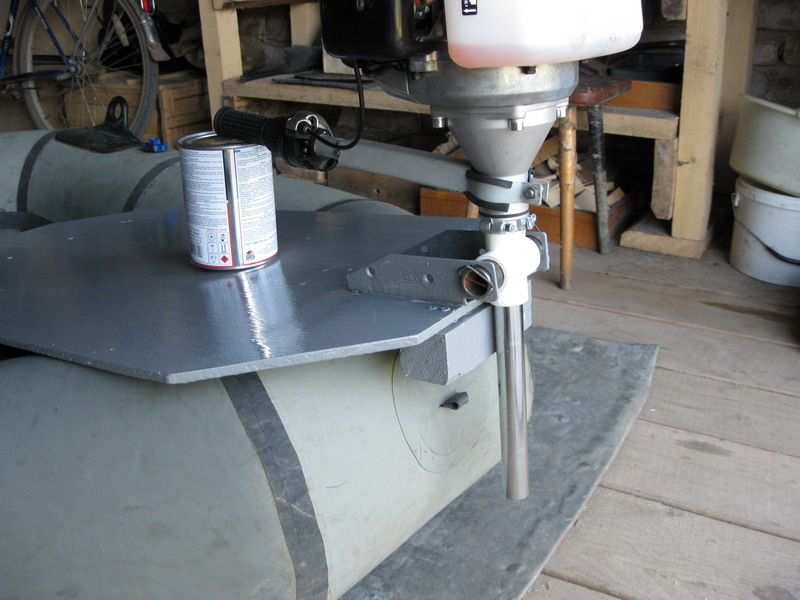

Вот такой получился "транец"

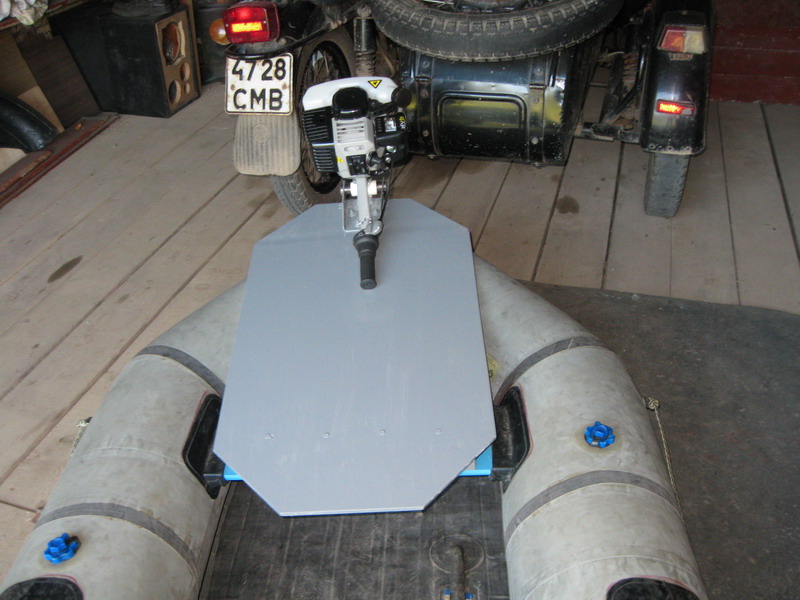

Вот такая получилась скамейка. На ней не только сидеть в полный рост, но и рюмку чая выпить можно...

Те же яйца, только вид сбоку

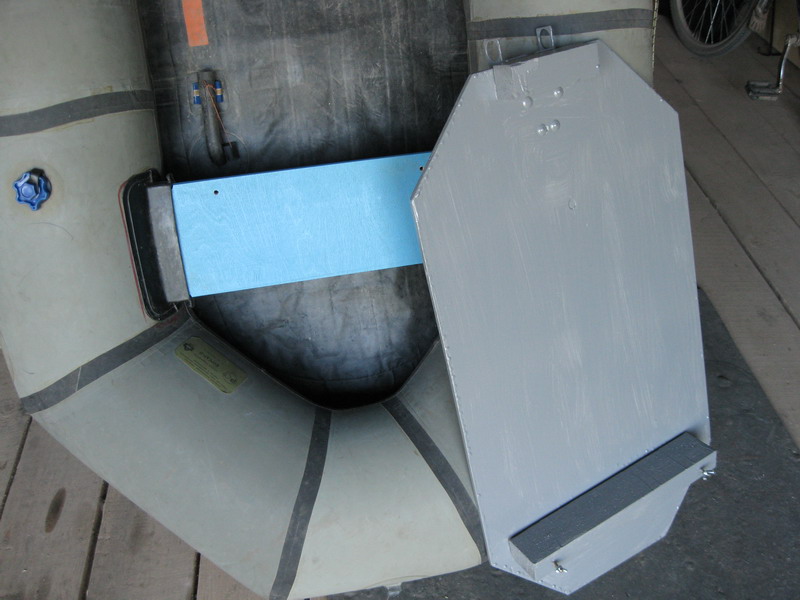

Задний упорный брусок (что бутылку по ходу не подкладывать )

[uwcerputz]

Да представляю мужик ночами не спит уже представляет как он заведёт свой двиг и пойдёт поводной глади.Мы с сыном ночью испытывали.Ждать не стали! И всё у него так простенько и со вкусом!Даже дощечку покрасил!Чтобы не размокла а на неё потом можно что ни будь мягенькое положить.Для рыбалки не заменимо.С нетерпением ждём ........!
