Самодельный лодочный мотор. Лодочный мотор из бензокосы.

[a2n2d1r2e7i2]

я бы укоротил дрейвуд

Флагшток! Можно флаг повесить. Или физию начальника Путина!

За винтом нет "петухов"

Тут, похоже, винт глыбоковато. У меня подобное наблюдалось. Приподнимал потом.

Длинное не короткое обрежется со временем ,край винта от верхней кромки воды 130мм выше не получается начинается подсос воздуха.Профиль винта сделал в другую сторону, но понял это позже решил оставить для эксперимента(с места рвет резко до 4,5км\ч а потом как миксер,но 6,5 км\ч на 3\4 газа и против ветерка и против течения едет .Перегну или сделаю другой посмотрим.

Лишние отрезал ...

[юзовка65]

СерГунн

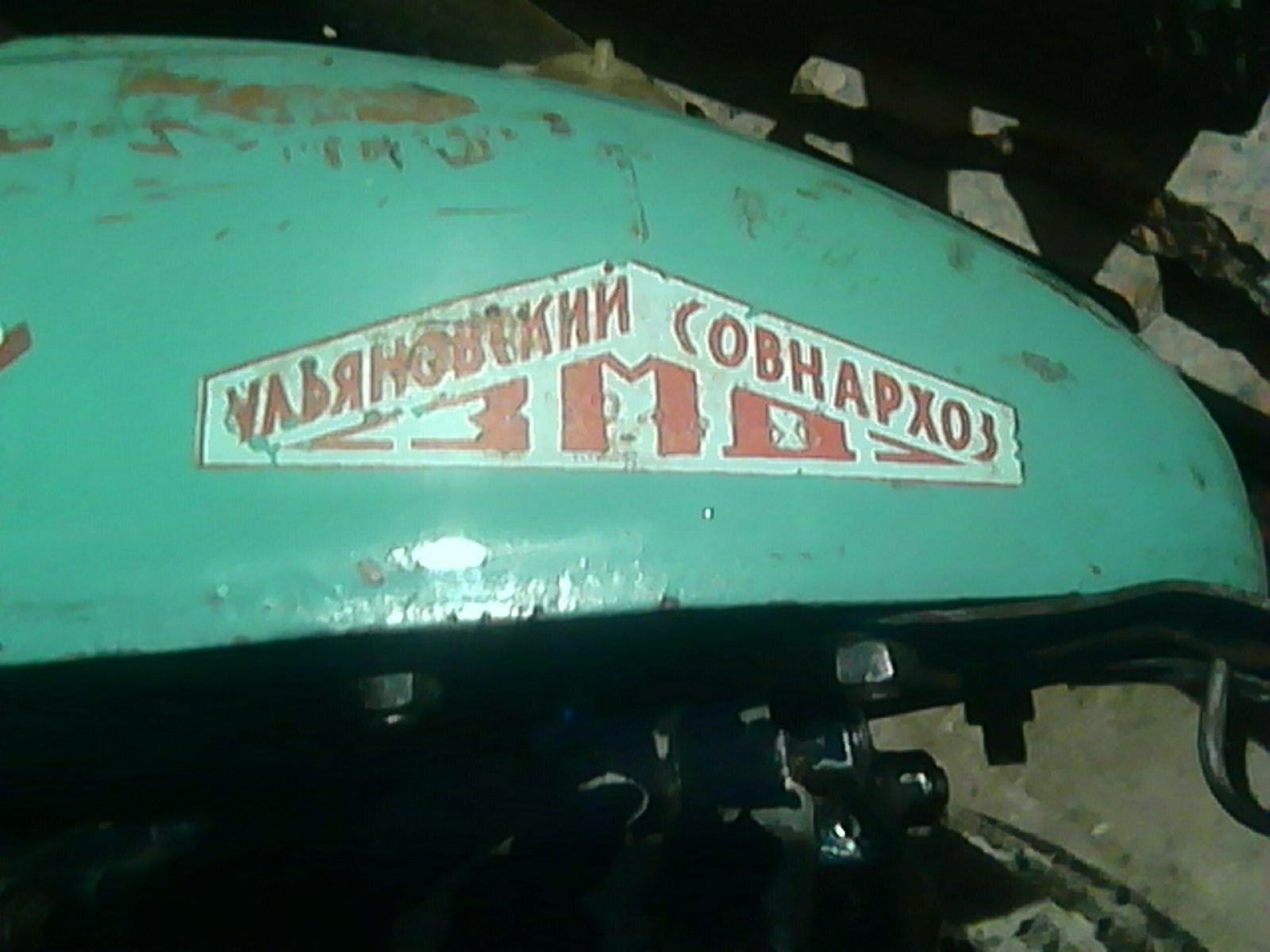

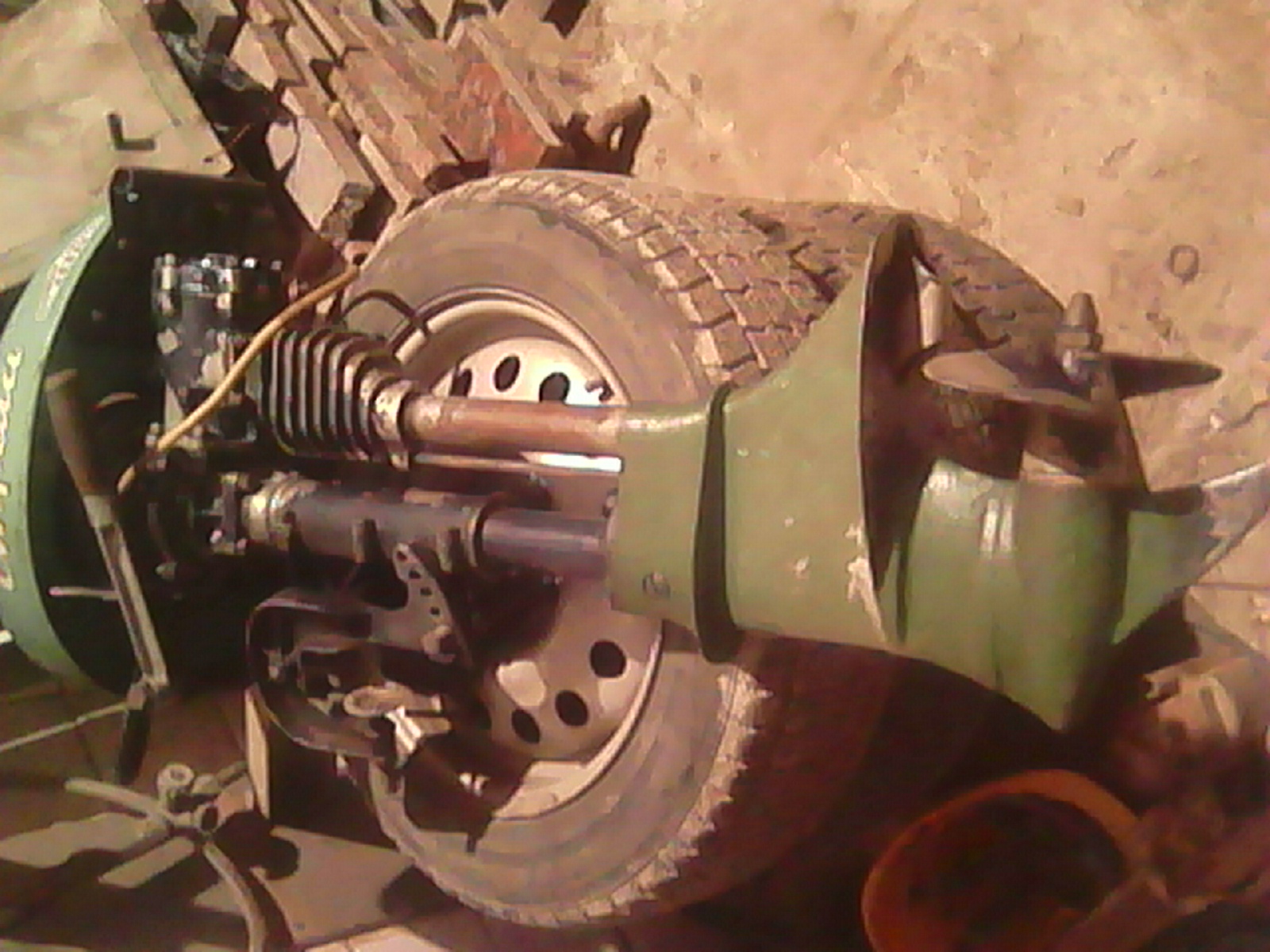

Состояние для такой древности.

Охренеть раритет первый раз бачу!!!

[Fedostas]

Добрый вечер всем воднокосильщикам!
Принимайте в свои ряды.
Надоело грести - купил триммер 52кубика и начал неторопливую переделку в мотор для моей ПВХ.

Собственно прошу проконсультировать:
Сальник гребного вала болгарачного редуктора я установил.
А верхний сальник нужен или необязательно?
Про уплотнительные колечки и герметизацию фланца сопрягаемого с редуктором все понятно - вопрос именно про необходимость сальника вала ведущей шестерни редуктора..
Спасибо

[Краснославич]

Заходите! А верхний сальник зачем? "Про уплотнительные колечки и герметизацию фланца сопрягаемого с редуктором все понятно..." это и " Сальник гребного вала болгарочного редуктора я установил."= Достаточно, я так думаю.

[Kulakov]

Я на своих моторах ставлю два сальника и два колечка для надежности. Второй сальник, на первичном валу, ставлю в проточку перед соединением муфтой с валом от двигателя , что не дает вытекать смазке с корпуса от болгарки в ногу. На предыдущей странице есть фото комплектующих.

[юзовка65]

А верхний сальник нужен или необязательно?

наверное нужен , на первом МТДешном верхний не поставил , сочленение было на герметике думал вода не попадёт , вода не попала , а вот в багажник масло натекло так что ставь.

[Ser_Gun]

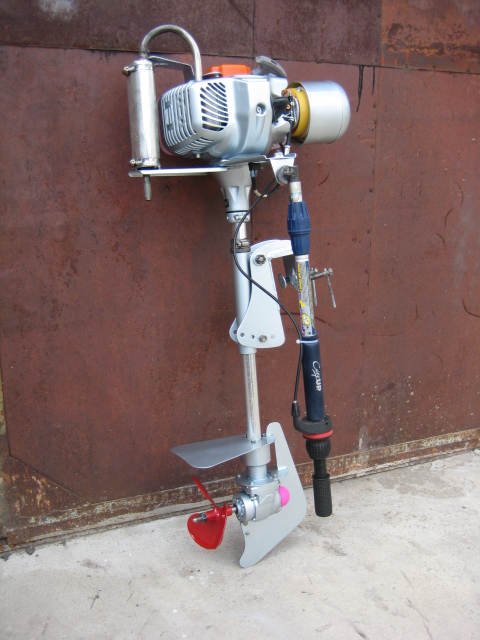

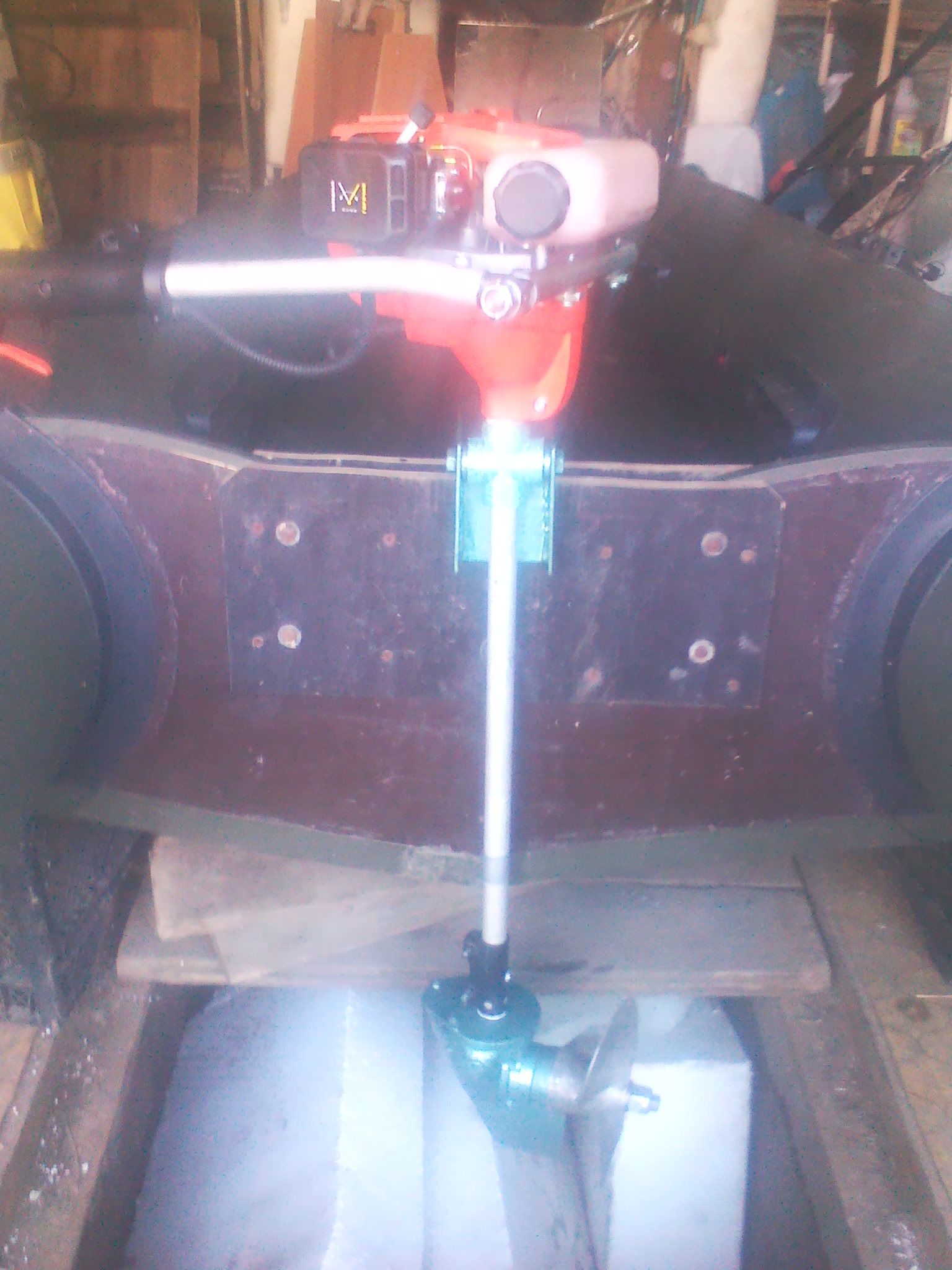

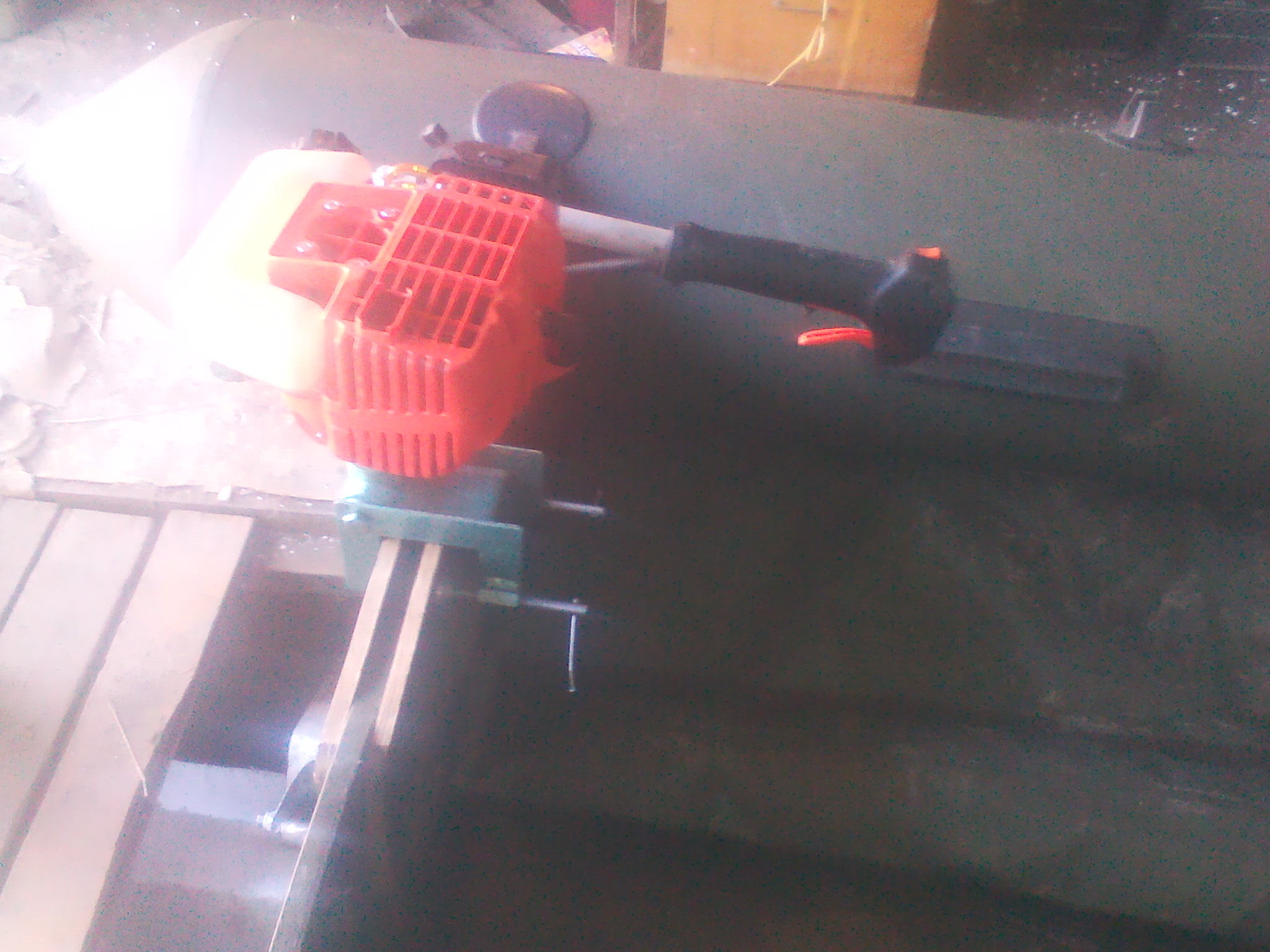

Мой второй моторчик.

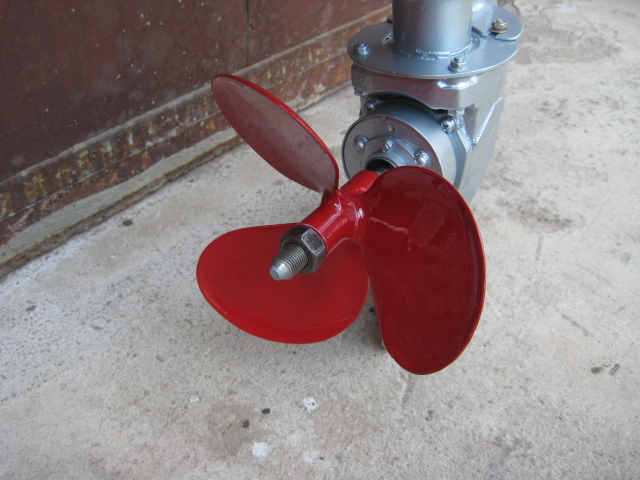

Планирую на майские праздники выехать на воду для согласования винта. Винт от Стрелы. Косилка - на 1 кобылу. План - вытащить лодку на 10 км/ч

[юзовка65]

Ser_Gun
а можно ред отдельно сфоткать-уж больно симпотяшно выглядит ,

[Ser_Gun]

Ser_Gun
а можно ред отдельно сфоткать-уж больно симпотяшно выглядит ,

Блин, только из гаража.. Завтра, если в гараж попаду - сфоткаю покрупнее и с разных ракурсов.

[Kulakov]

Ser_Gun

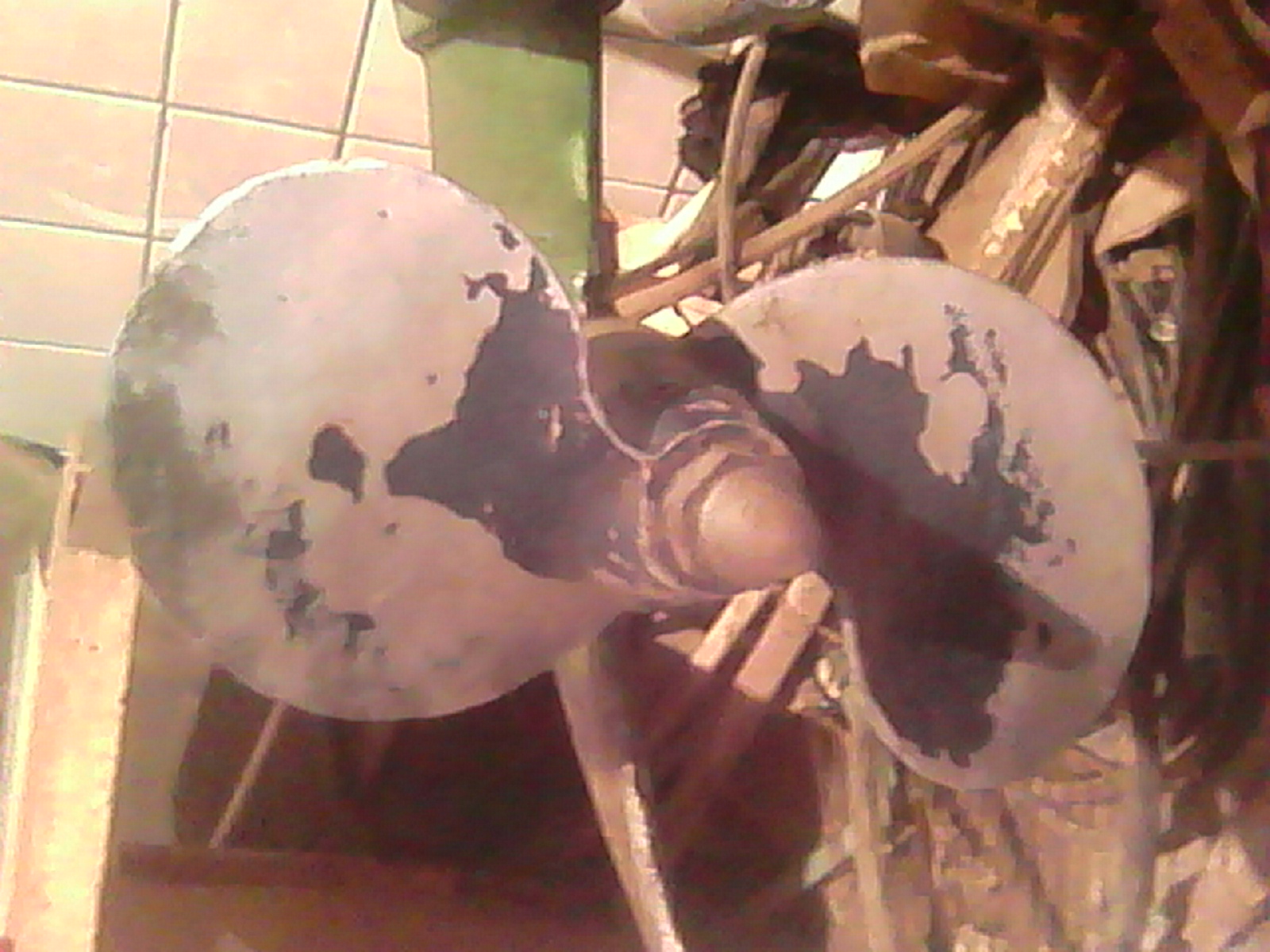

Винт от Стрелы? Обычно Стреловский винты тоненькие лопасти. Плохо виден, сделай фото в других проекциях.

[Fedostas]

Господа - снова я...
Редуктор/сальники я почти победил (завтра закончу)
Теперь возник вопрос по сочленению вала идущего в ноге и первичного вала болгаркиного редуктора .

На валу (длинном) у меня шлицы.
Первичный вал редуктора диаметром 8 мм

Собственно вопрос - нет ли в природе какой нибудь железяки походяшей к этим шлицам?

С первичным валом все вроде ясно - либо квадрат сделать , либо на горячую посадить (или шплинт)

Напрашивается что то вроде переходника от отверток всяких...
Спасибо

[RV3LE]

Fedostas
А кто тебе не даёт сделать квадрат вместо шлицов? Шлицы отрезал, квадрат сделал. Мелким (бархатным) напильником делается за десять минут. И получишь сочленение "квадрат-квадрат"

[Дальнобой]

Fedostas
Если внимательно штудировал тему,то возможно видел простую схему соединения двух валов.Стачиваются напильником концы валов в виде полумесяца,т.е. половина диаметра вала.Потом одевается трубка,а вернее сказать втулка,внутренний диаметр который соответствует наружниму диаметру волов.И всё ни каких сквозных сверлений под гвоздики и прочие.А чтоб втулка не убежала со своего места ,предварительно одеть два обрезка шланга,длинной 10 мм будет достаточно.На моём примере: втулка упирается в подшипник редуктора,а с противоположной стороны отрезок шланга ф6 мм,чтоб у втулки не было желания бежать в верх к моторчику.

[Ser_Gun]

Ser_Gun
а можно ред отдельно сфоткать-уж больно симпотяшно выглядит ,

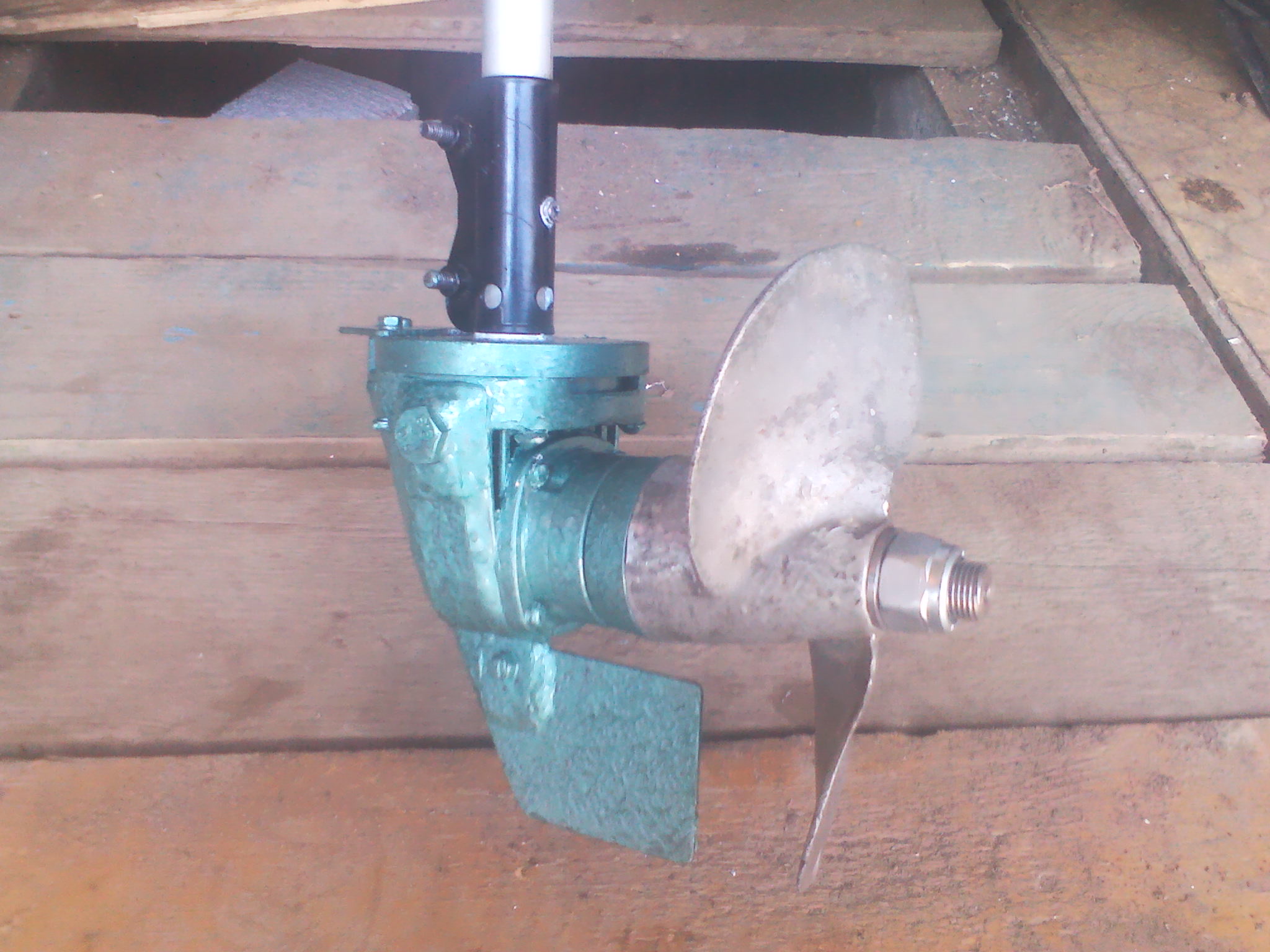

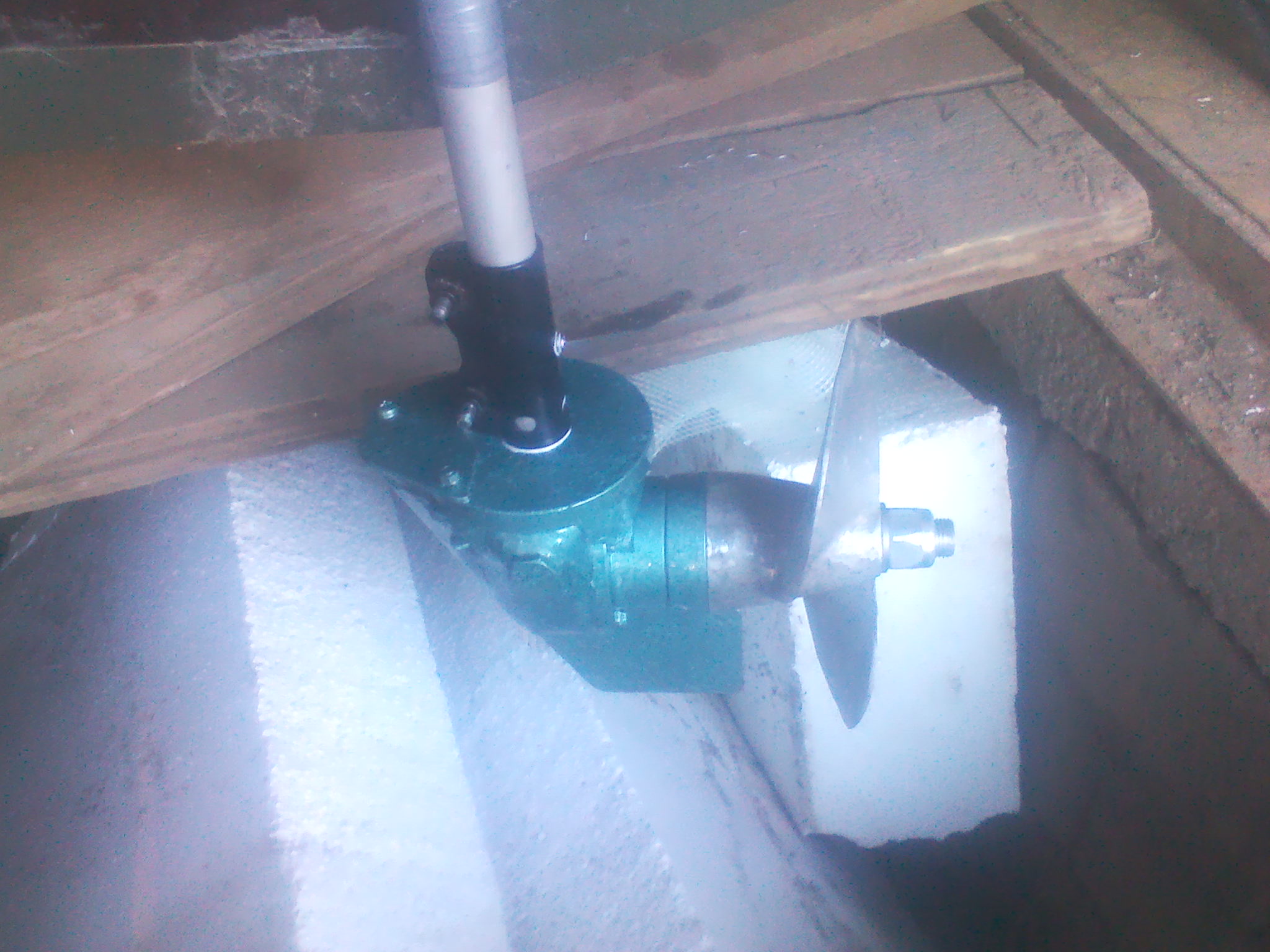

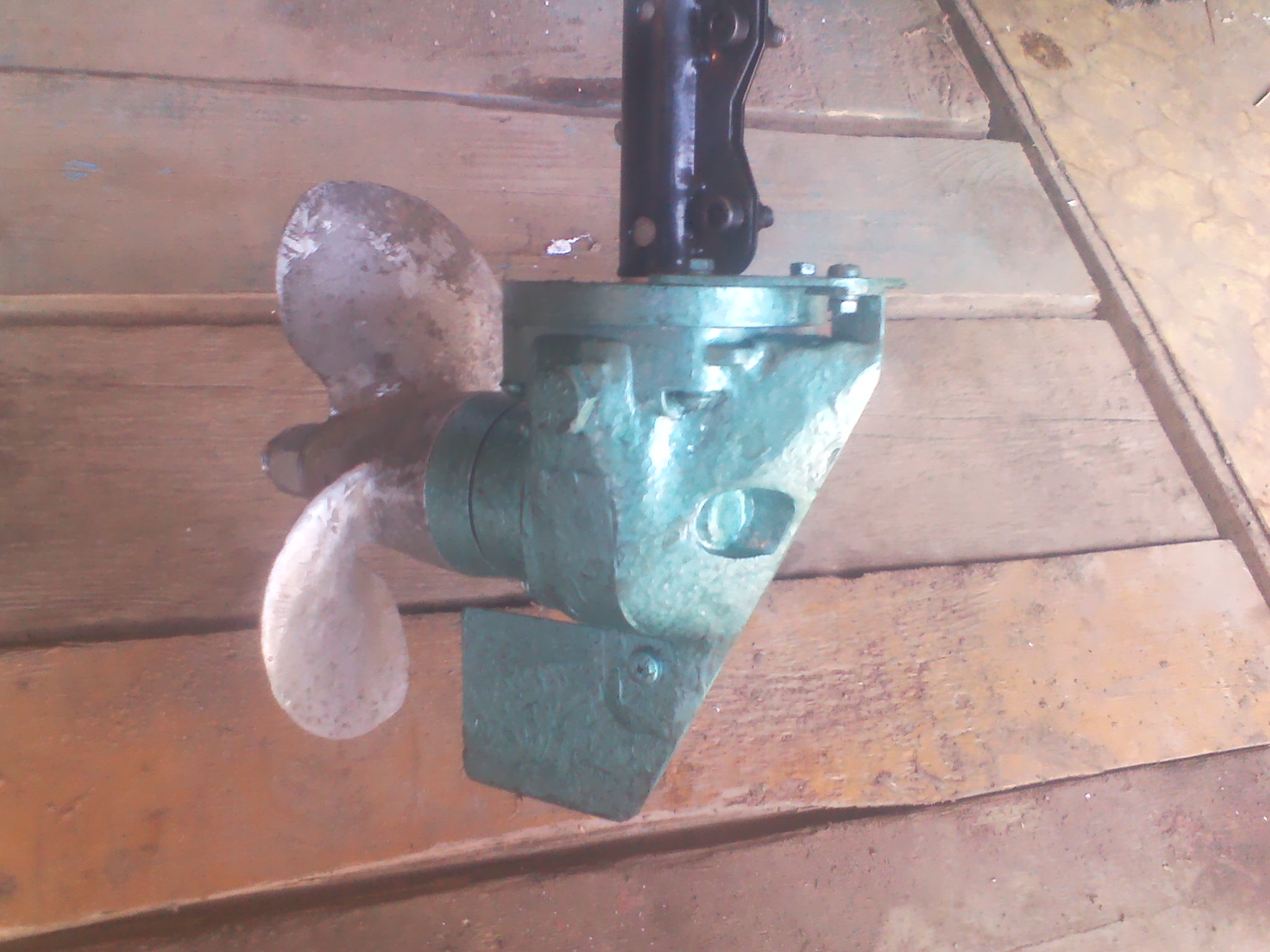

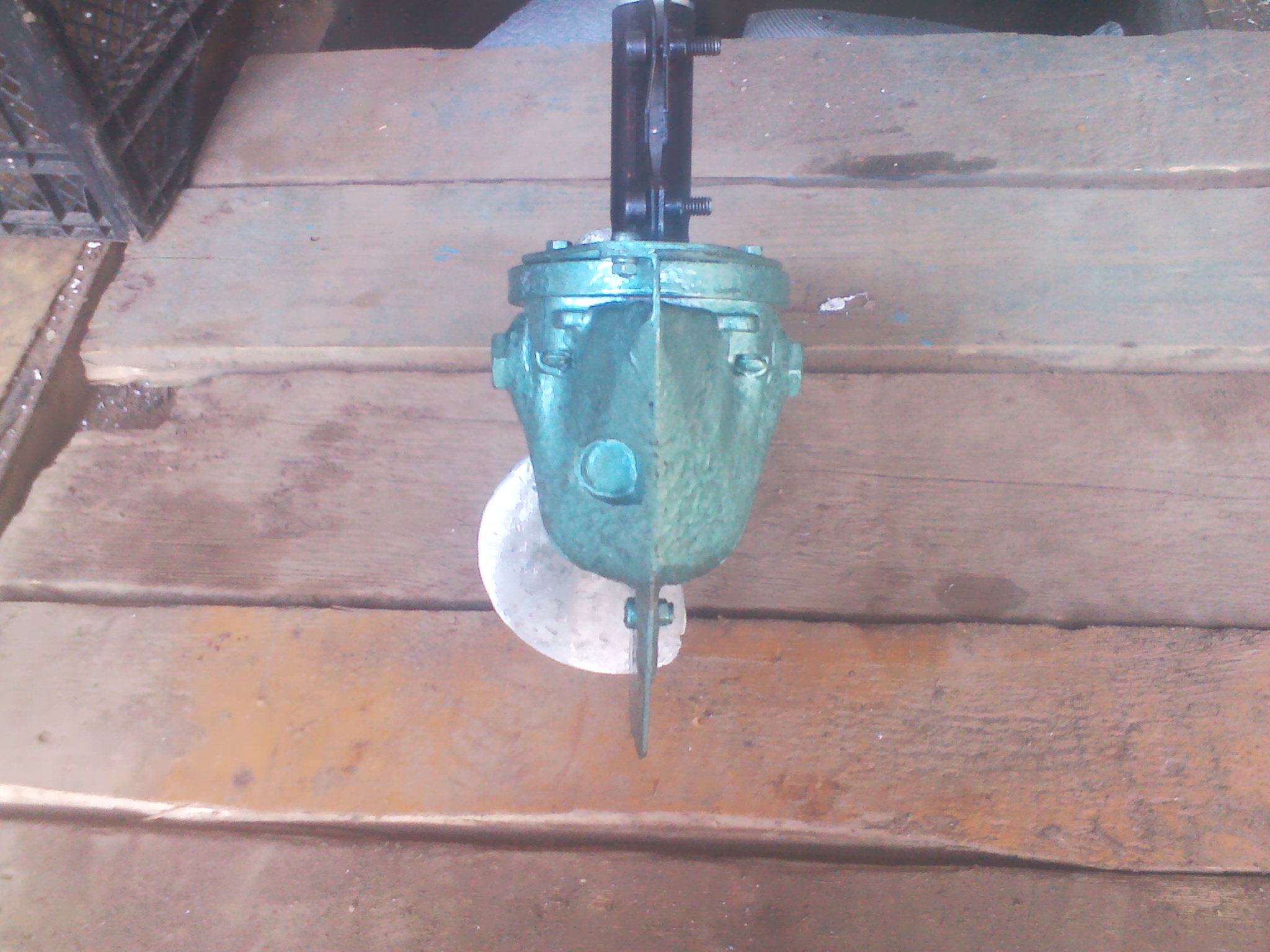

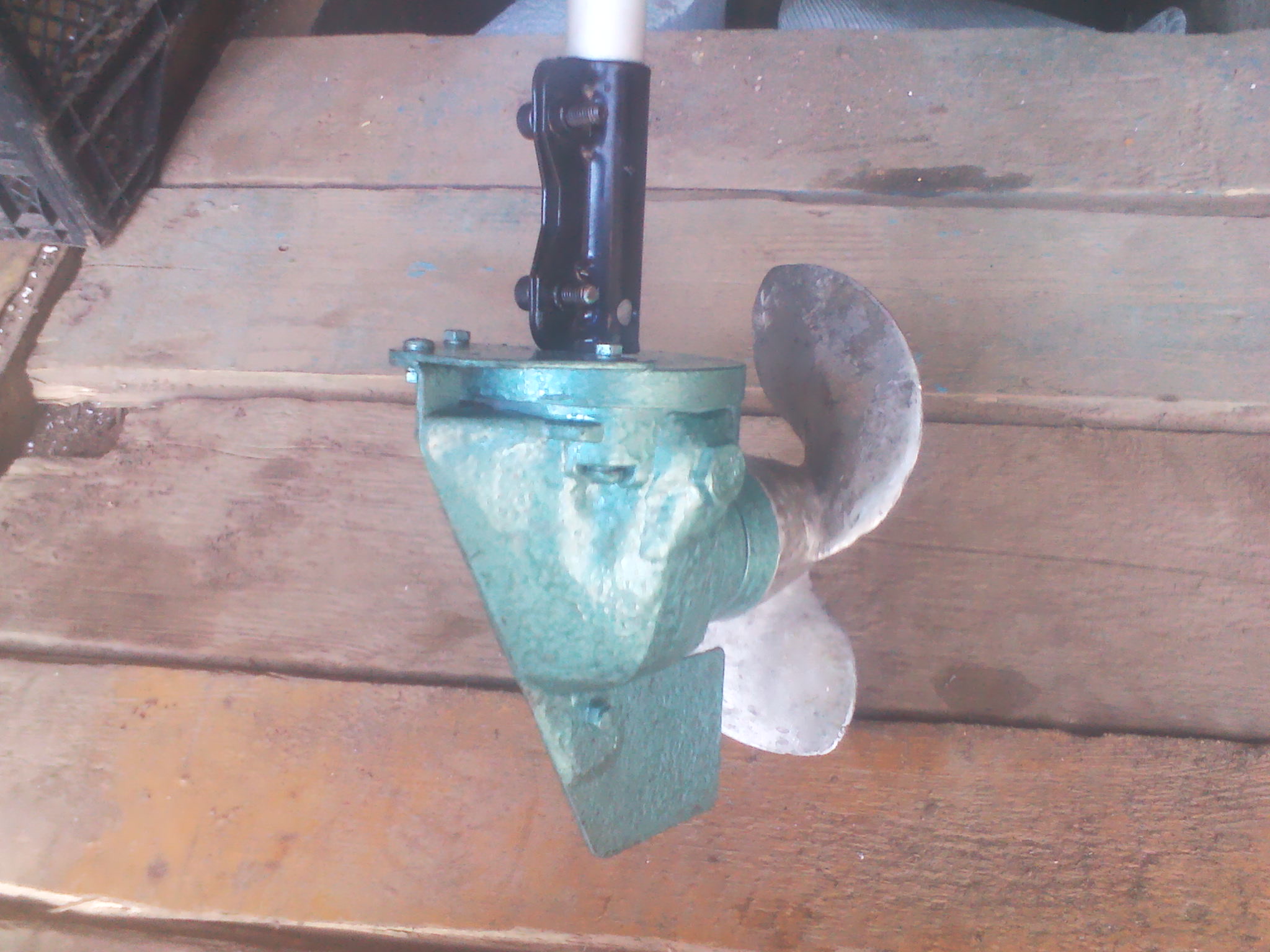

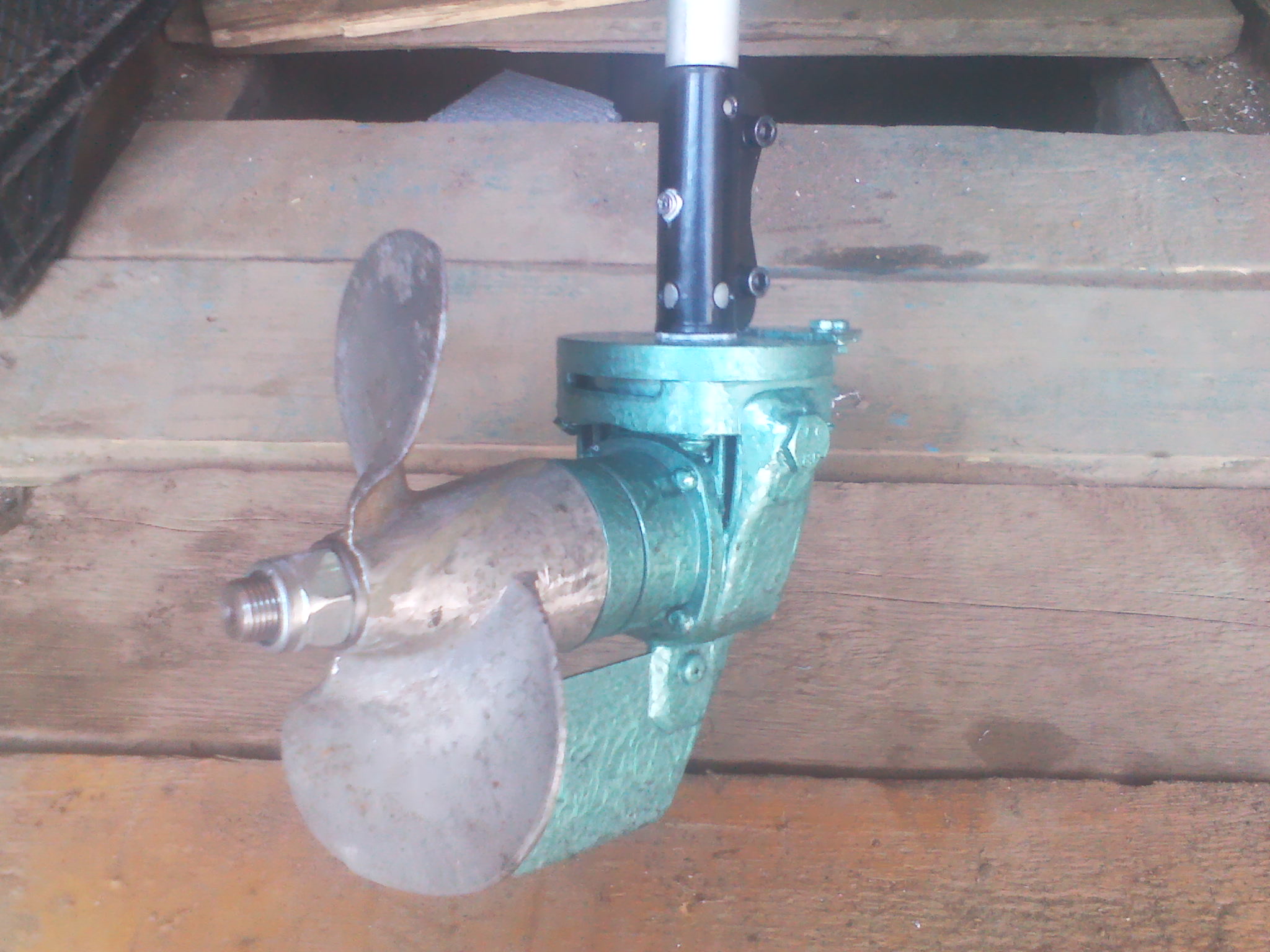

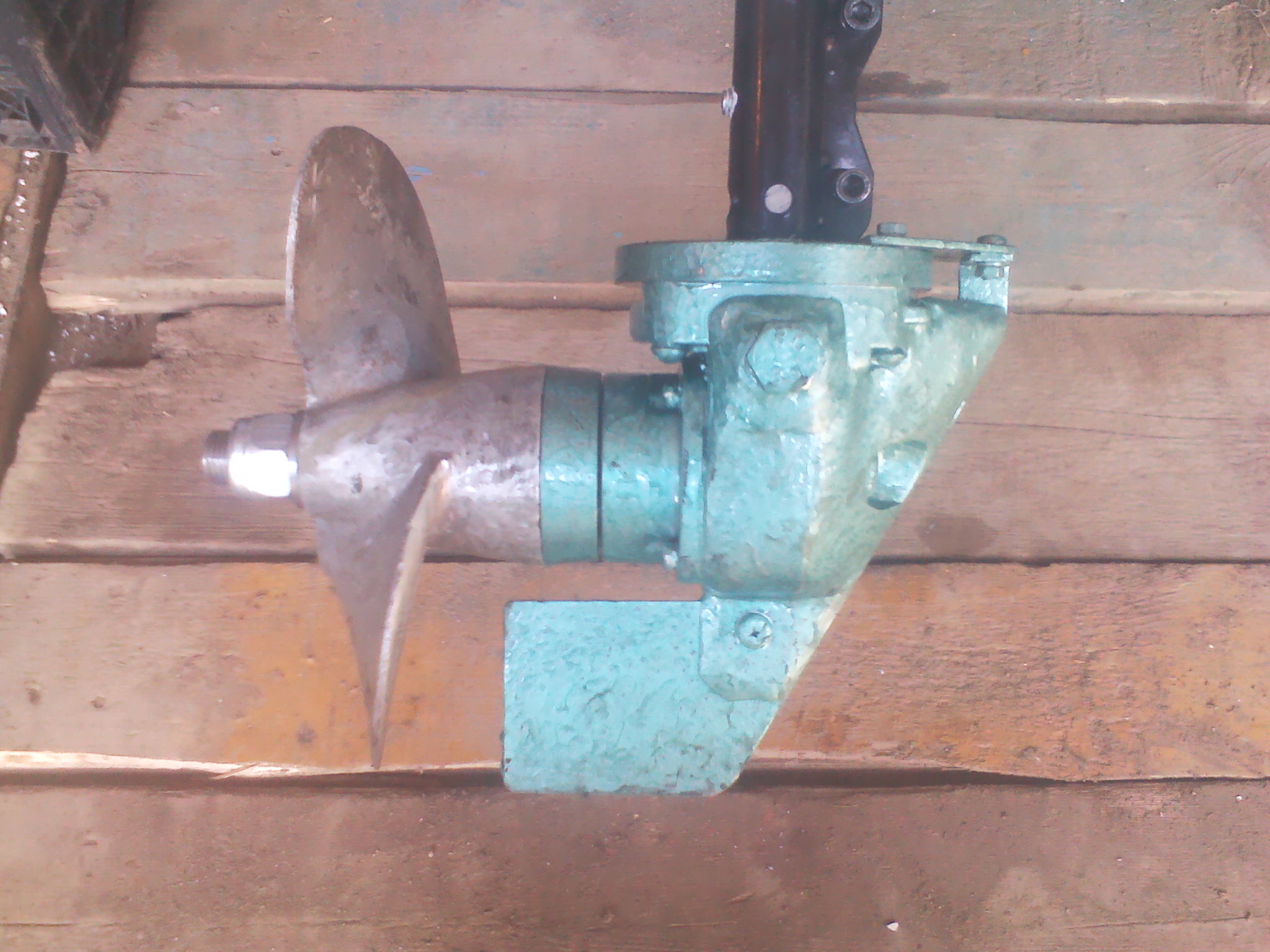

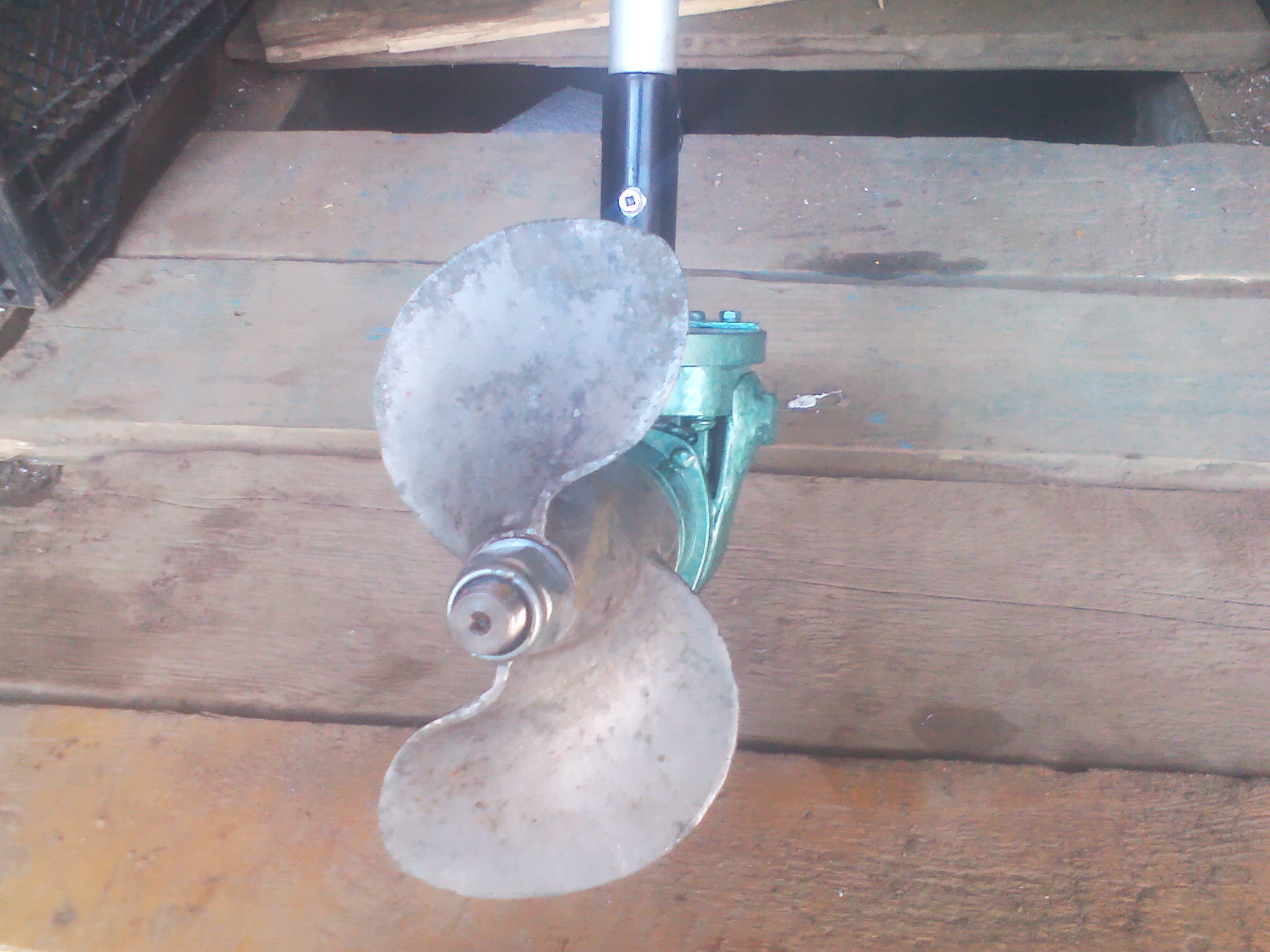

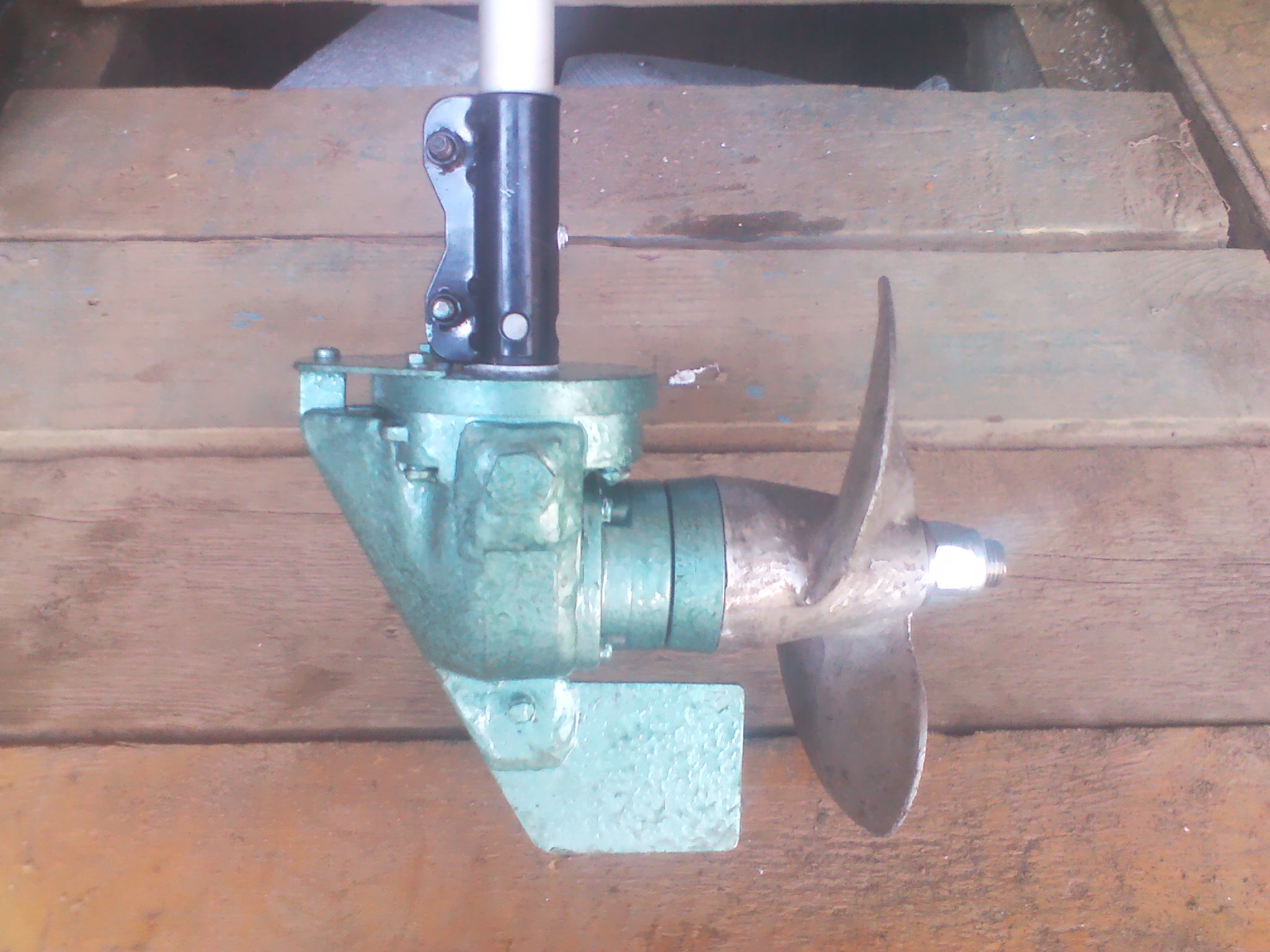

вот нафоткал. В заливной дырке для масла нарезана резьба на 10, завернут боль под шестигранник. Потом все залеплено герметиком и закрашено. При необходимости - легко расконсервируется.

Винт - от стрелы 100%

[RUDOLF2]

может кому интересно .в польше цена готового меньше 200$ Cсылка скрыта. Для просмотра необходима регистрация на форуме или войдите на форум.
