Эхолот на практике

[dansk]

Может на сплаве и научишь???

[Yurkoff]

Ну вот и настал счастливый момент, когда я стал обладателем наверное самого серьезного и мозговитого прибора - эхолота. Согласитесь, ничто так не радует как приятная покупкаааа! Вот и я в пятницу завалился домой с песнями от хорошего настроения обнимая пакет с коробочкой а предвкушении ее вскрытия и юзания приборчика до потери пульса.
Как я выбирал эхолот.
Могу сказать одно, что перед этой покупкой нужно определиться с тем, что именно Вам нужно от эхолота, предпочтение какому бренду Вы отдадите, ну а уж ценовая категория, это самый последний пункт, так как всегда можно чуть-чуть подождать, поднакопить и приобрести эхолот чуточку лучше по функционалу, чем планировалось изначально.
Прочитав кучу статей, начиная с истории образования компаний выпускающих эхолоты фактически сразу отрезал "весь" Китай. Определился на двух, это "Garmin" и "Lowrance", обе довольно известные, и хорошо зарекомендовавшие себя компании. Из потребностей для себя определил обязательное наличие двух лучей и функции Down Scan Imaging (если простым языком, то очень точное, практически фотографическое изображение дна водоема). С ценовой категорией также определился, ибо мог вписаться приблизительно в 5 млн. рублей (в персчете около 350 у.е.) соответственно с зарядным устройством и АКБ. Покурив еще интернет путем сравнения эхолотов разных моделей вышеупомянутых брендов, выделил все же для себя "Lowrance"! И... тадаааам!!!

Короче как Вы поняли, выбрал я Lowrance Elite-4x HDI, так как именно он включил в себя все именно то, что я хотел видеть в своем эхолоте. Немного характеристик:
Описание
Lowrance Elite-4х HDI – компактный эхолот-сканер, представляет собой портативную версию модели Lowrance Elite-4 HDI, с основным функциональным отличием - без встроенного GPS приемника. Что позволило устройству стать побюджетнее, сохранив при этом главное - мощную эхолокацию, благодаря применению инновационной технологии Hybrid Dual Imaging™, образованной слиянием технологий Broadband Sounder™ и DownScan Imaging™. Проще говоря, прибор сочетает в себе функционал классического эхолота с конусообразным лучом и сонара нижнего сканирования с узким плоским лучом.
Lowrance Elite-4х HDI отлично справляется со своей работой как на низких частотах 83/200 кГц, характерных для большинства «стандартных» эхолотов, обеспечивая «читаемую» картинку для возможности поиска скоплений рыбы, определения термоклина, плотности и рельефа дна, так и на высоких частотах 455/800 кГц выдавая высококачественное фото реалистичное изображение подводного мира.
Инновационная технология сканирования, управления и отображения эхограммы Hybrid Dual Imaging™ заключается в возможности одновременной работы эхолота на разных частотах и вывода на экран совмещенной эхограммы, очищенной от посторонних шумов (функция DownScan Overlay).
Теперь - рыба, подводные преграды, рельеф дна – все будет отображаться с недостижимой ранее визуализацией, предоставляя пользователю всю необходимую информацию для рыбной ловли или якорной стоянки. Ну а для удобства ее просмотра в любое время суток модель оснащена 4,3 дюймовым (10,9 см) антибликовым цветным дисплеем с разрешением 480 х 272 пикселей и светодиодной 11 уровневой подсветкой.
Технические характеристики
Экран 4,3 дюймов, 480 x 272 пикс, 16-битный цветной TFT
Трансдьютер 2 луча 120° Multiple selections Lowrance and Airmar®
Частота 83/200 + 455/800 кГц
Мощность 250 Вт RMS (30000 Вт PTP)
Максимальная глубина 83/200 кГц – 229 м, 455/800 кГц - 91 м
Датчики температуры есть, скорости нет (опция)
Водонепроницаемость IPX7
Особенности функции (HDI) Hybrid Dual Imaging™, Broadband Sounder™, DownScan Imaging™, DownScan Imaging Overlay™, Advanced Signal Processing™, Trackback™
Питание 10-17 В пост. тока
Габариты 16,8 х 9,6 х 5,6 см
Функции
Автоматическая и ручная настройка диапазона измерения глубины
Автоматическая и ручная настройка чувствительности
Автоматический ZOOM придонной области
Быстрое обновление экрана HyperScroll™, Ultrascroll™
Быстросъемное крепление на винтах
Информация в виде «окон»
Звуковая сигнализация. Оповещает об обнаружении рыбы или приближении к мелководью
Меню на русском языке
Многоэкранный режим Multi-Window Displays - позволяет быстро и легко выбирать из разных форматов компоновки страниц, включая одновременный просмотр в трех окнах
Отображение температуры воды
Подсветка дисплея
Разделенный экран
Сети передачи информации: NMEA0183
Скорость и пройденный путь (опция, по выбору дополнительно)
Сохранение настроек
HDI (Hybrid Dual Imaging™) – эксклюзивная технология, образованная слиянием Broadband Sounder и DownScan Imaging™
Broadband Sounder™ - уникальная технология цифровой обработки сигнала практически полностью позволяет очистить изображение от поверхностных помех и турбулентности воды
DownScan Imaging™ - (DSI) обеспечивает простую для понимания картинку (как на фотографии) подводных деталей
DownScan Imaging Overlay – технология наложения скана DownScan Imaging на изображение Broadband Sounder. Получаем великолепное изображение, очищенное от посторонних шумов, где рыба визуально отделена от прочих структур
Функция Advanced Signal Processing™ (ASP) - позволяет четко видеть рыбу, структуру и детали на дне, уменьшает необходимость в ручной настройке
Функция Trackback™ просмотр ранее полученной информации (история показаний эхолота), включая структуру, перекаты или рыбу
Упрощенное меню (Page Selector) с быстрым доступом ко всем функциям с помощью одного джойстика
Цифровые значения глубины
Языки - 30, включая русский, английский, украинский, немецкий, испанский, французский, итальянский и т.д.
Комплектация
Эхолот Lowrance Elite-4 HDI (арт. 000-11213-001)
Подставка
Датчик с кабелем и транцевым креплением
Провод питания
Инструкция на русском языке
Гарантийный талон на 18 месяцев

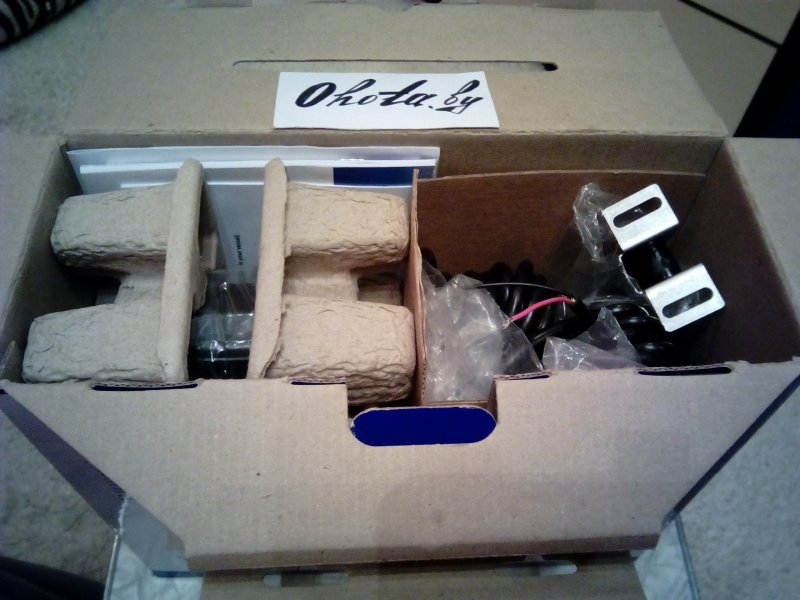

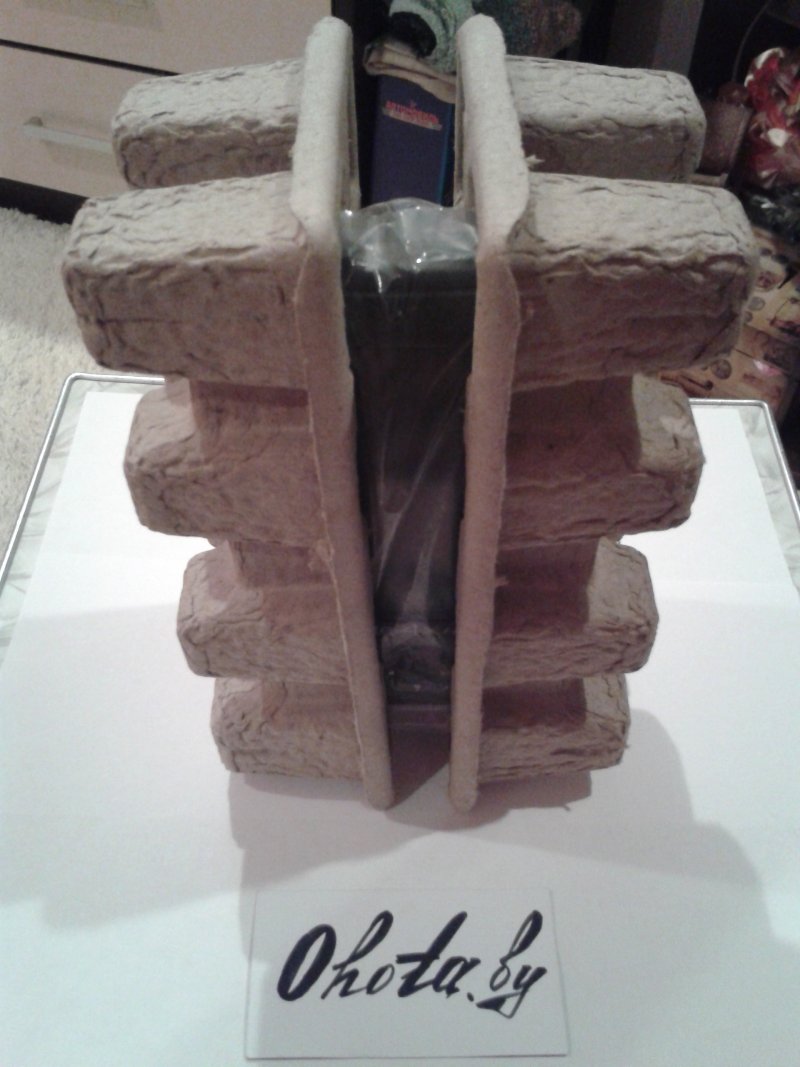

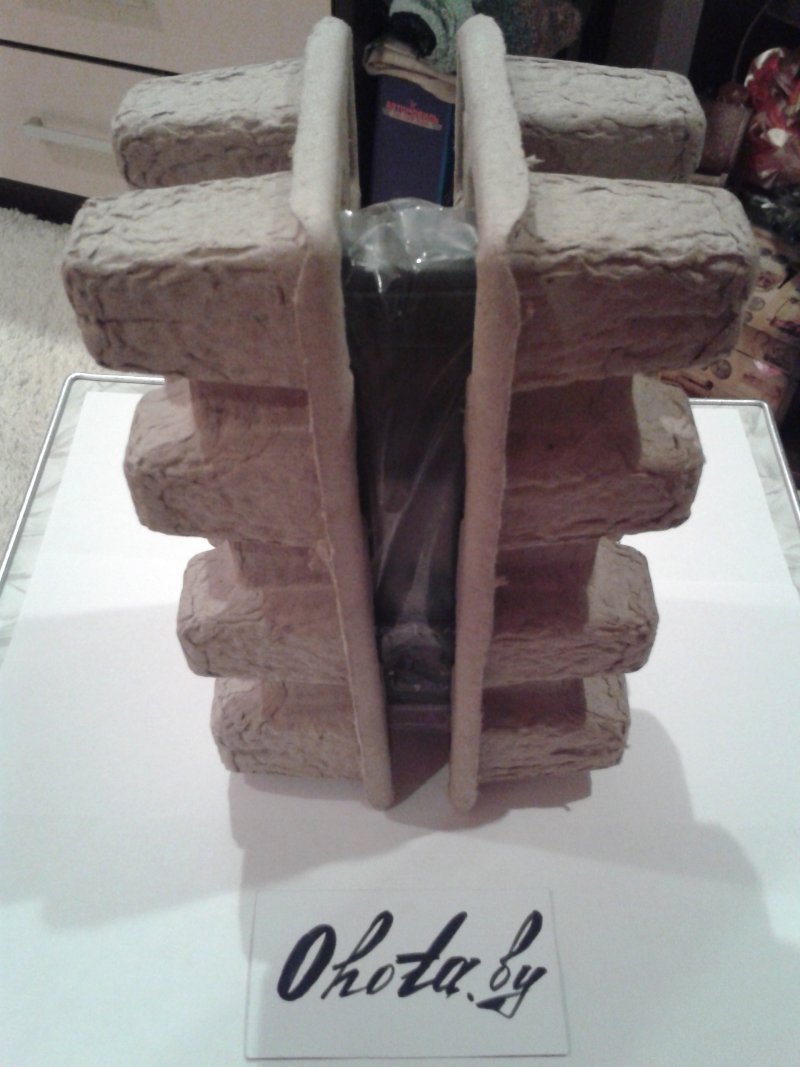

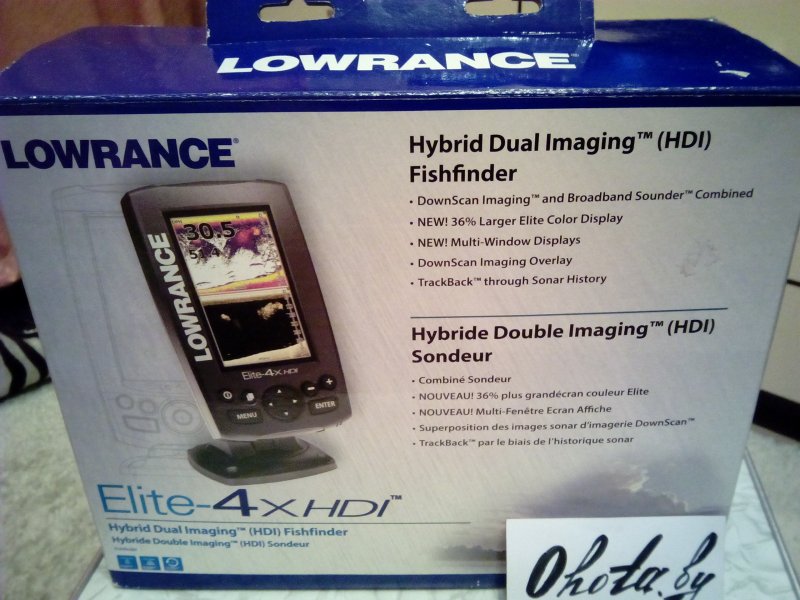

Ну а далее наступил момент распаковывания "цацы", любования им и юзания! Коробка аккуратная, плотная, сам эхолот упакован в коробке в противоударную упаковку и отделен от всех проводов, датчиков, и кронштейнов картонной перегородкой.

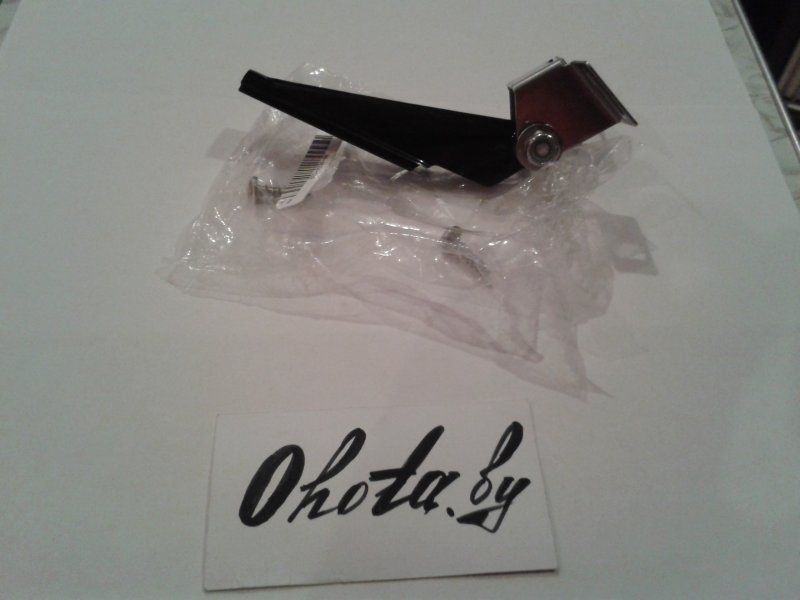

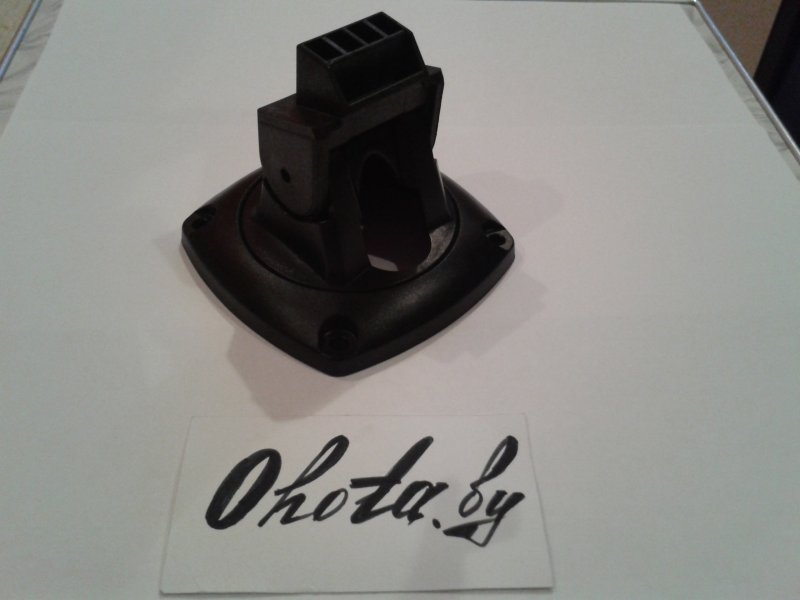

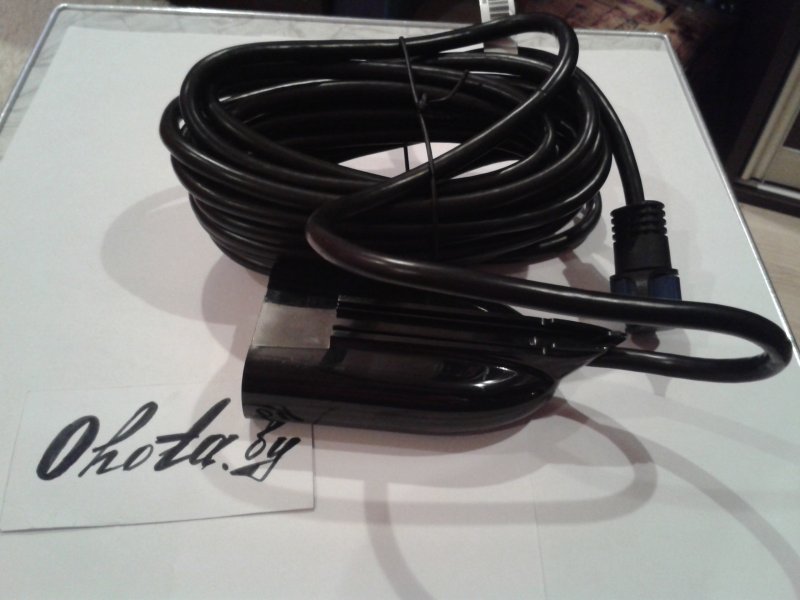

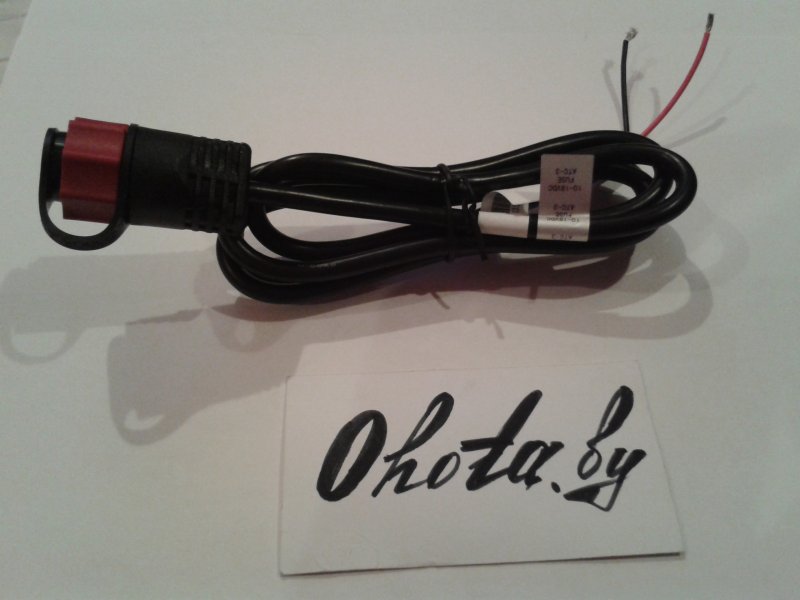

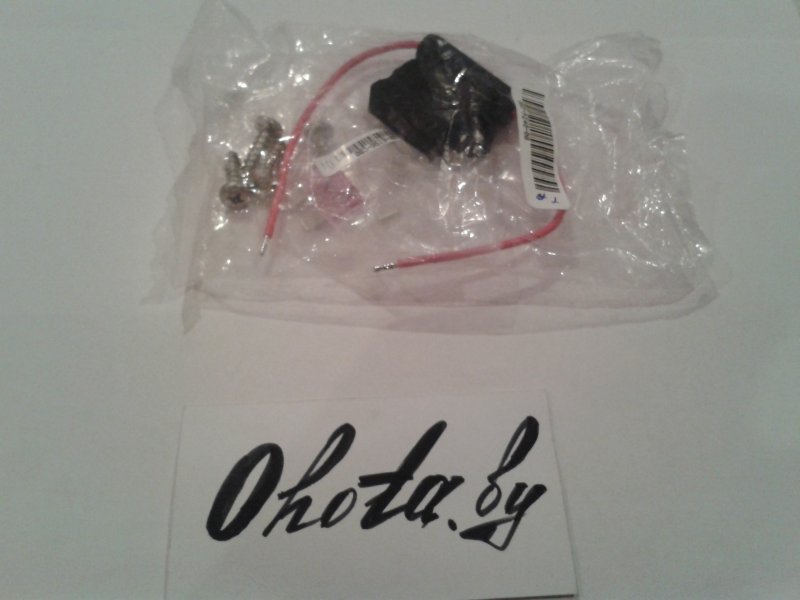

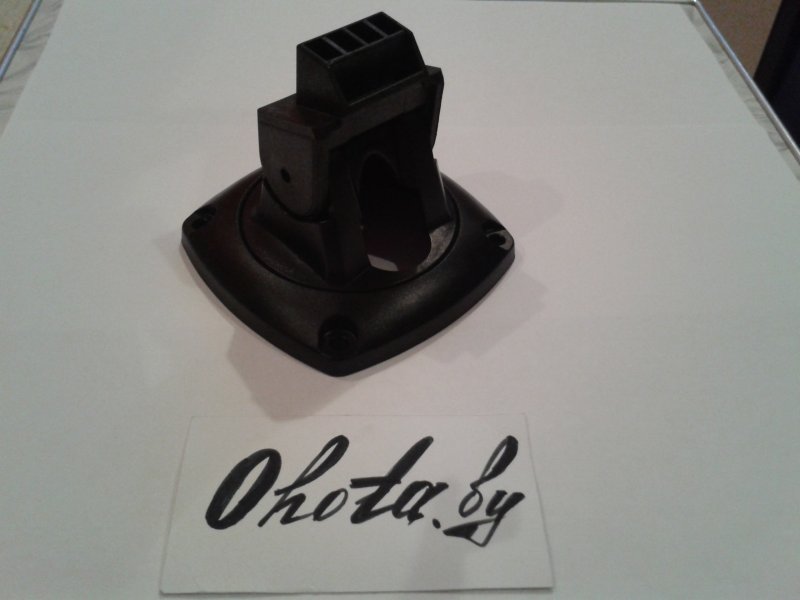

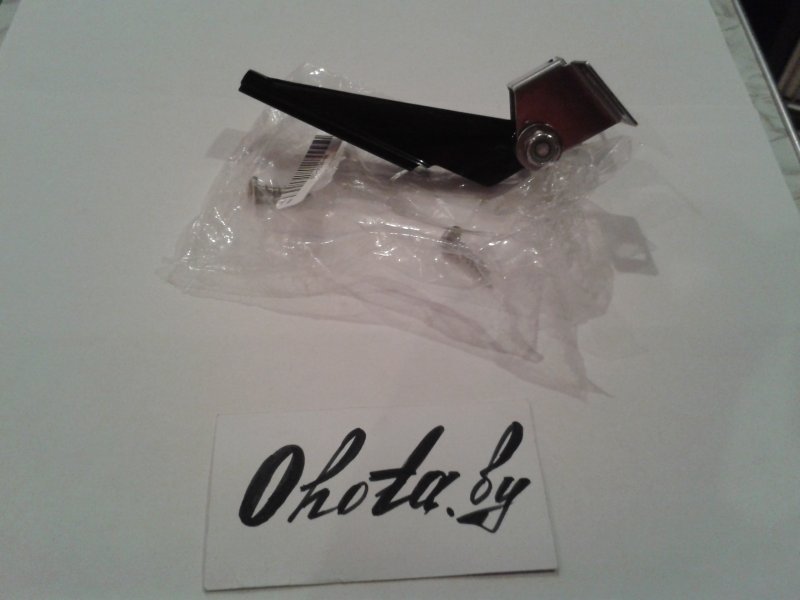

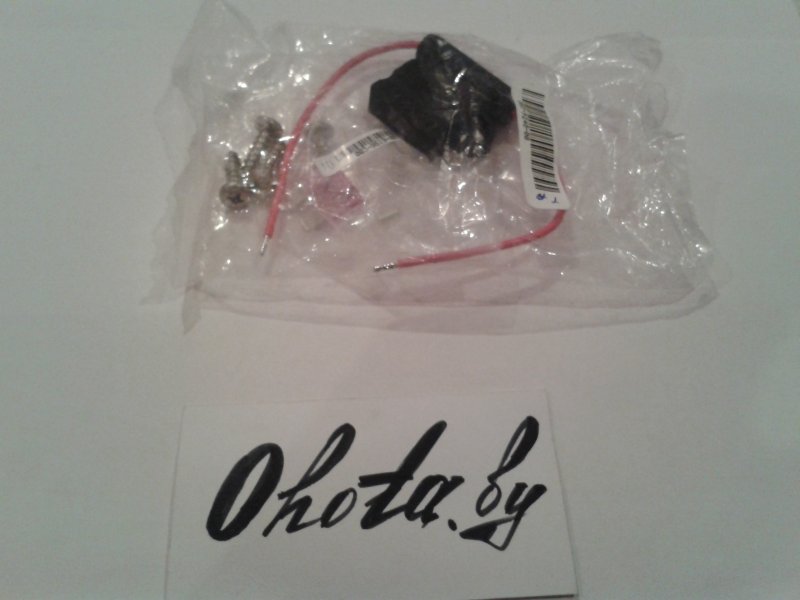

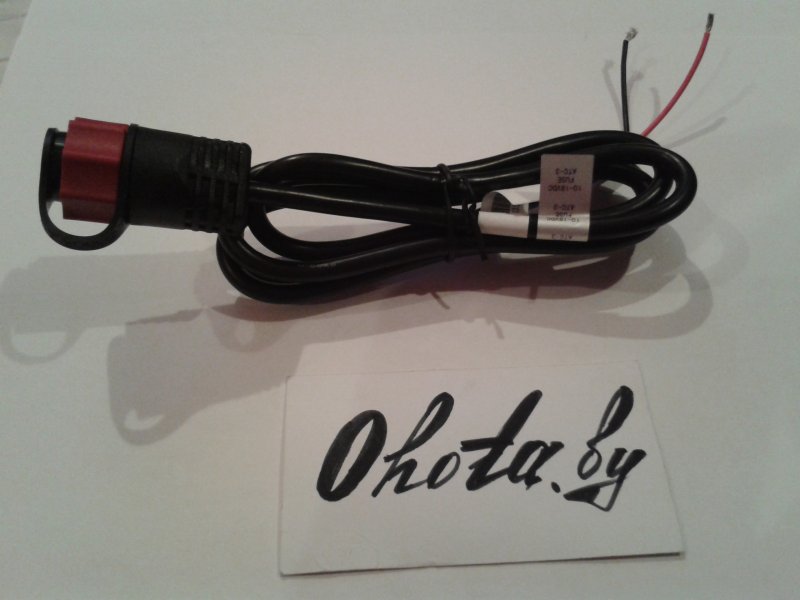

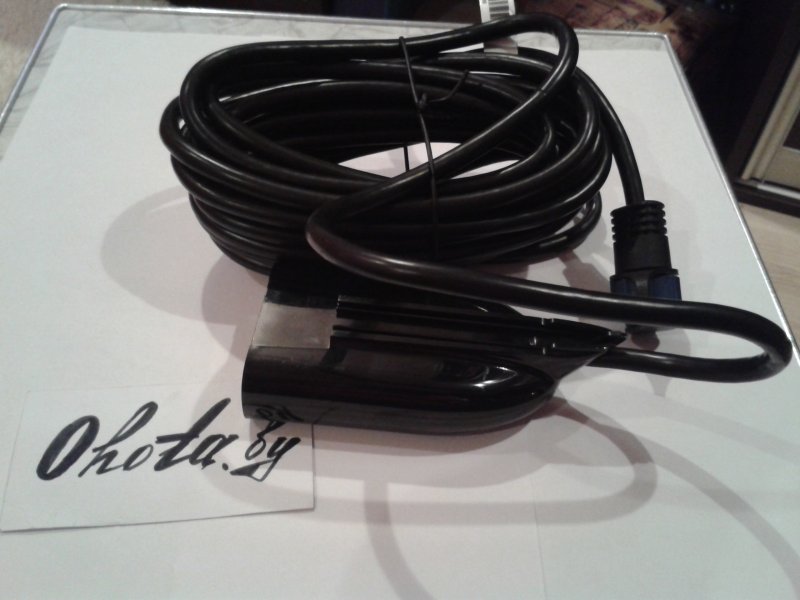

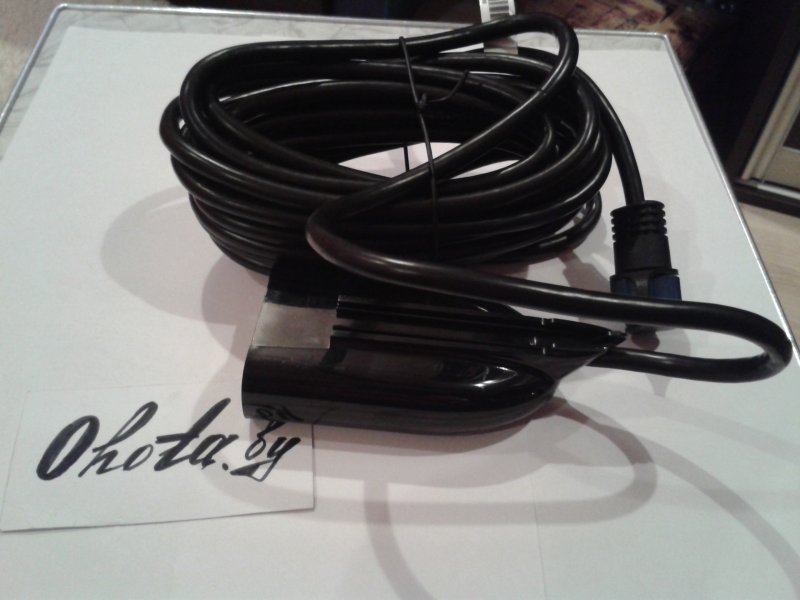

Все провода собраны аккуратно, кронштейны, болтики, винтики уложены по пакетикам, и выполнены на вид очень качественно:

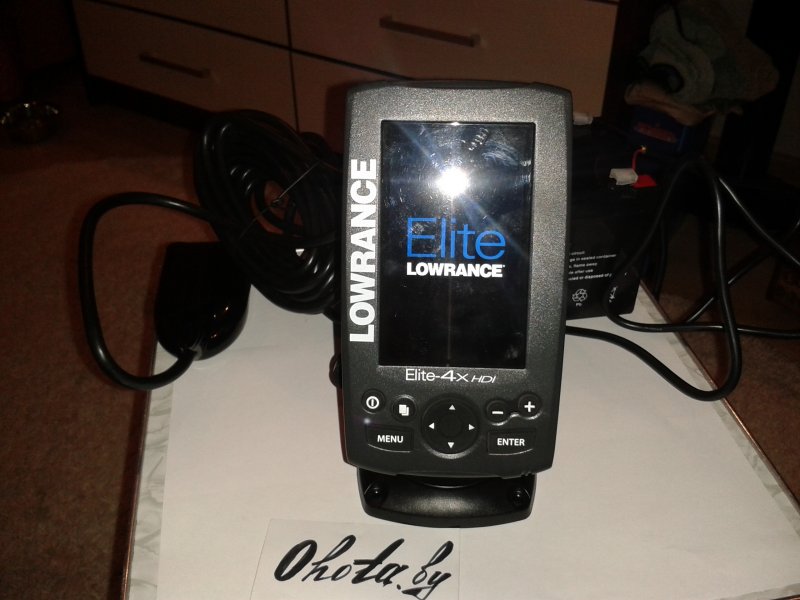

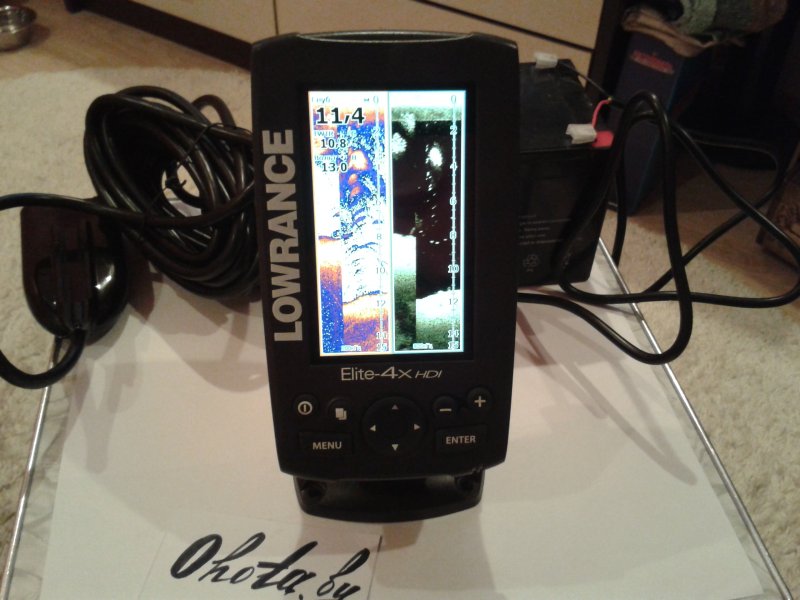

Далее я приступил к самому главному...

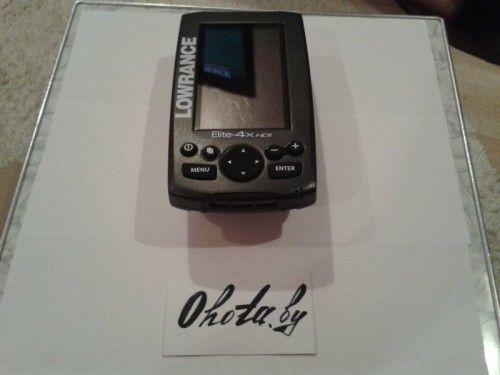

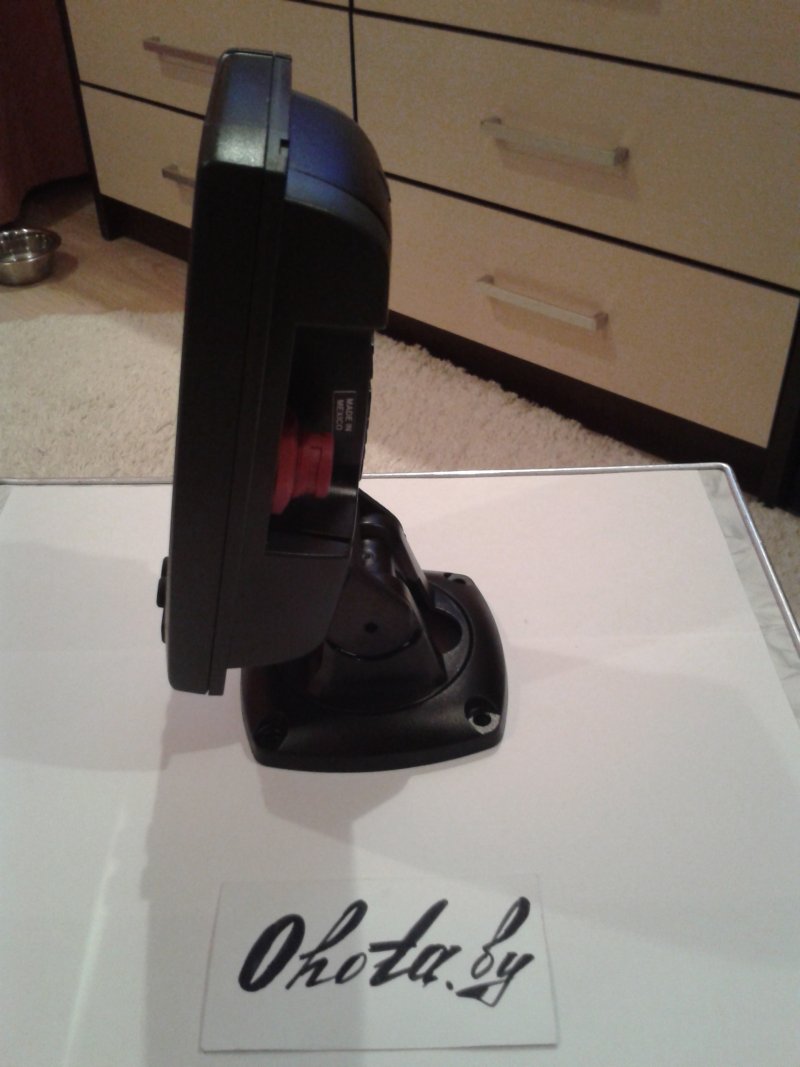

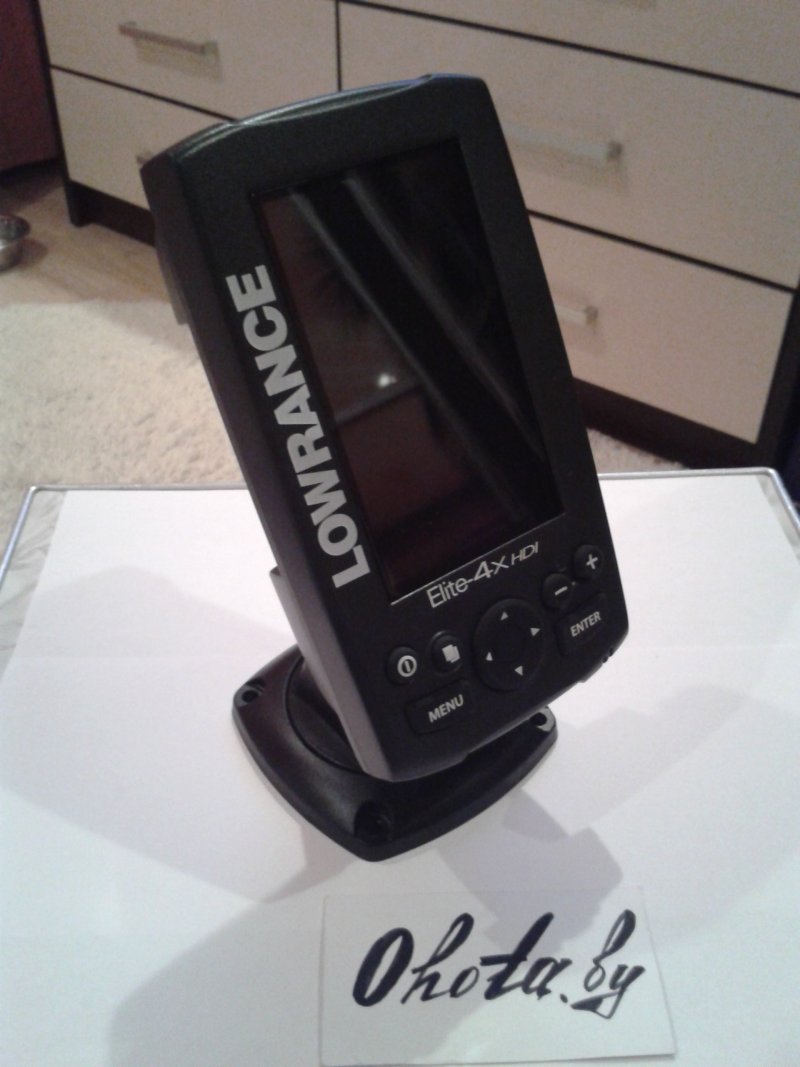

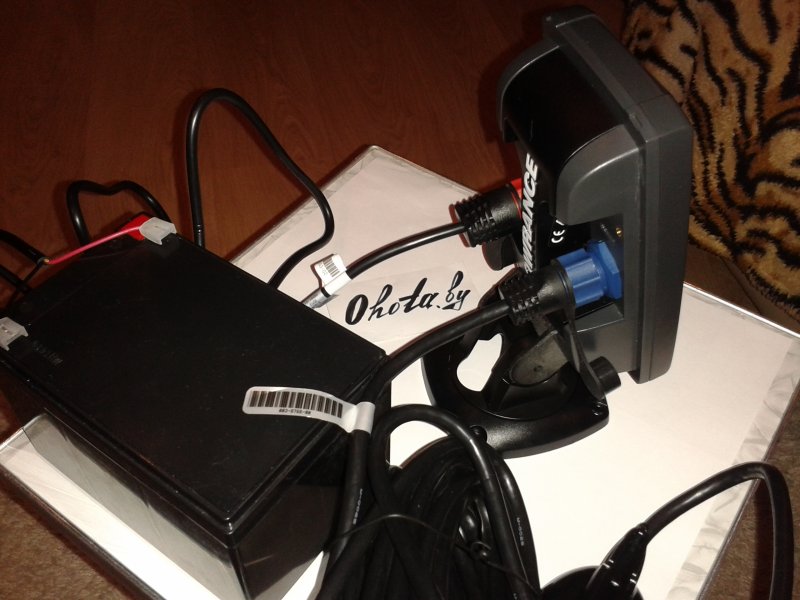

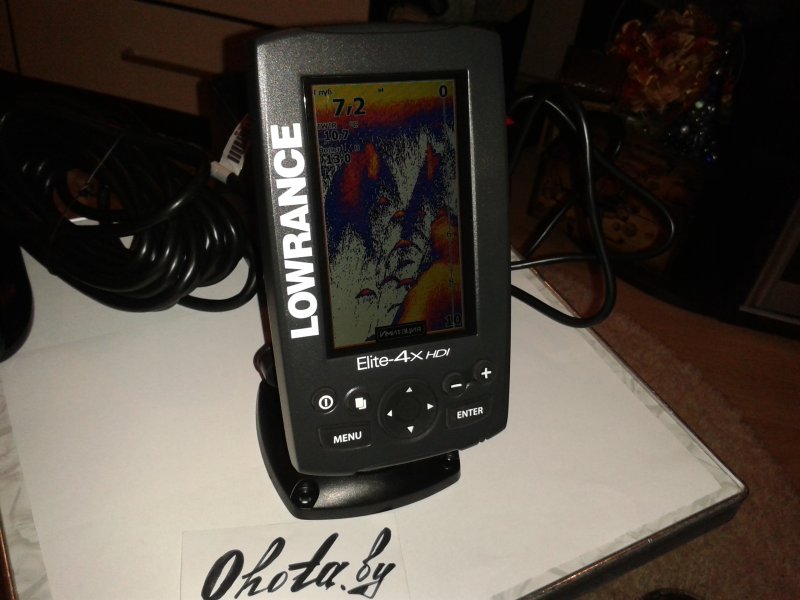

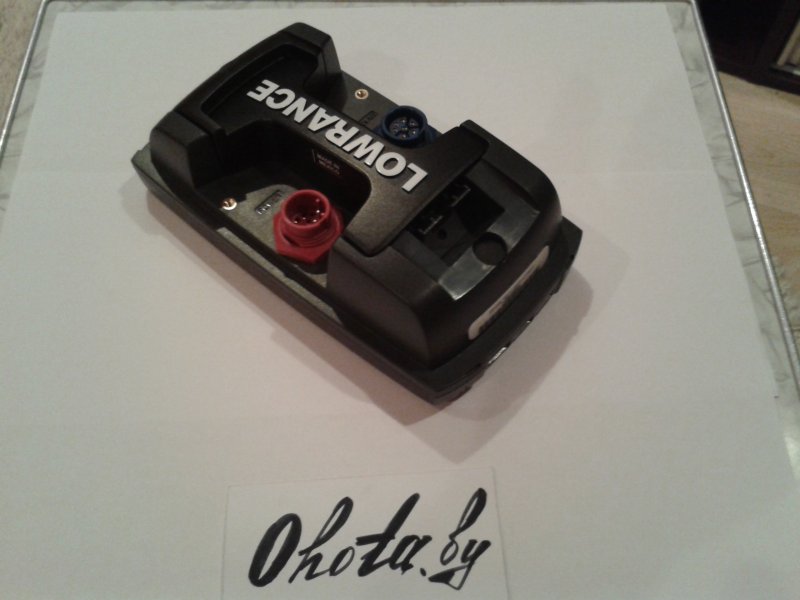

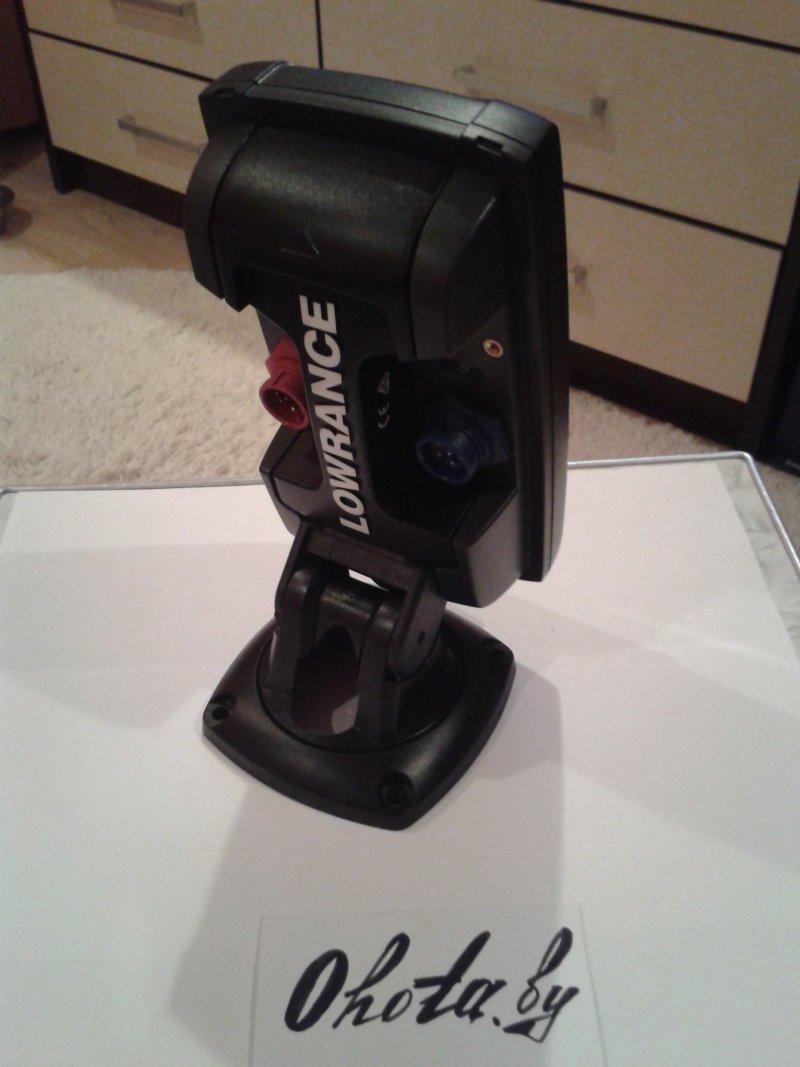

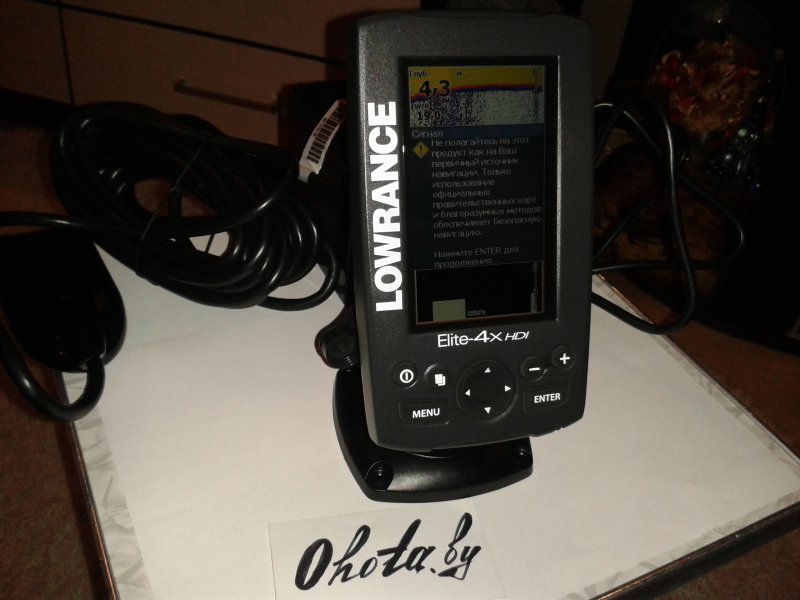

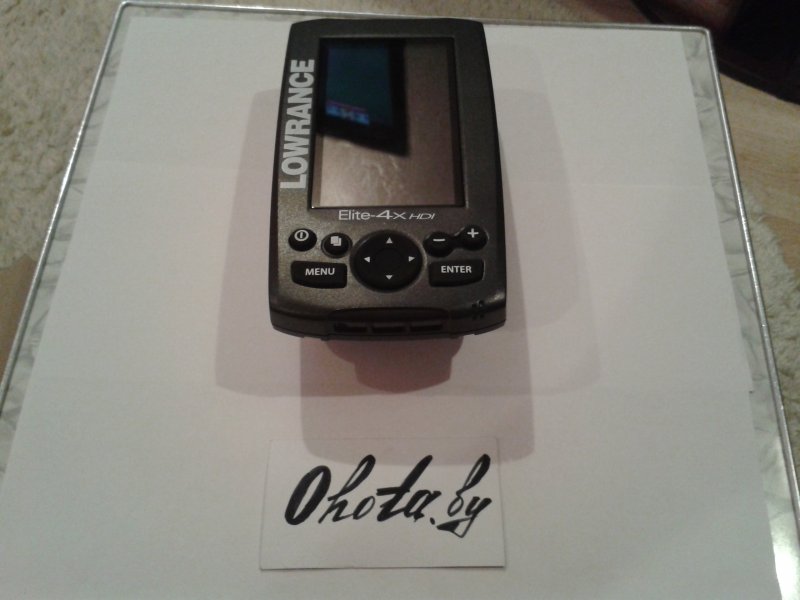

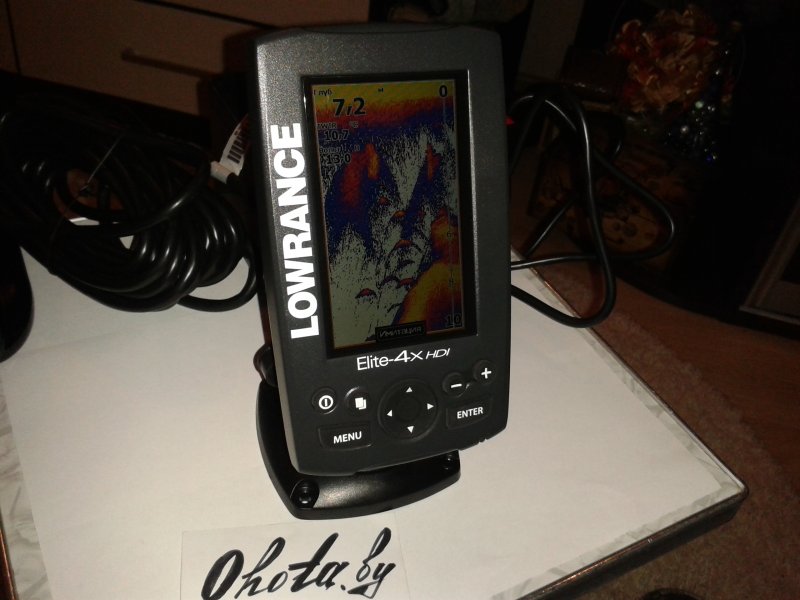

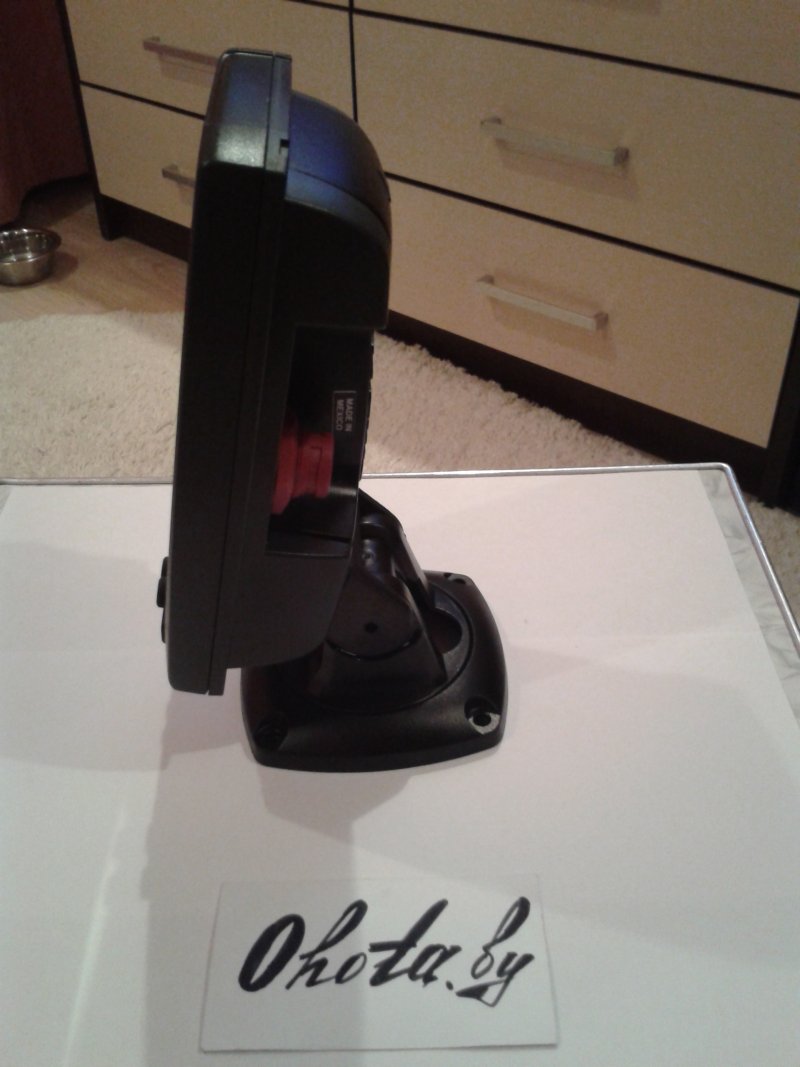

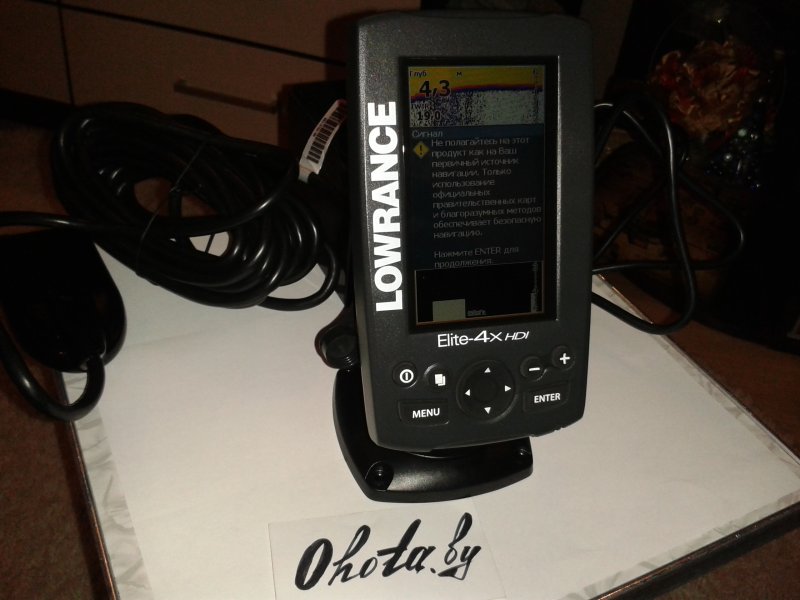

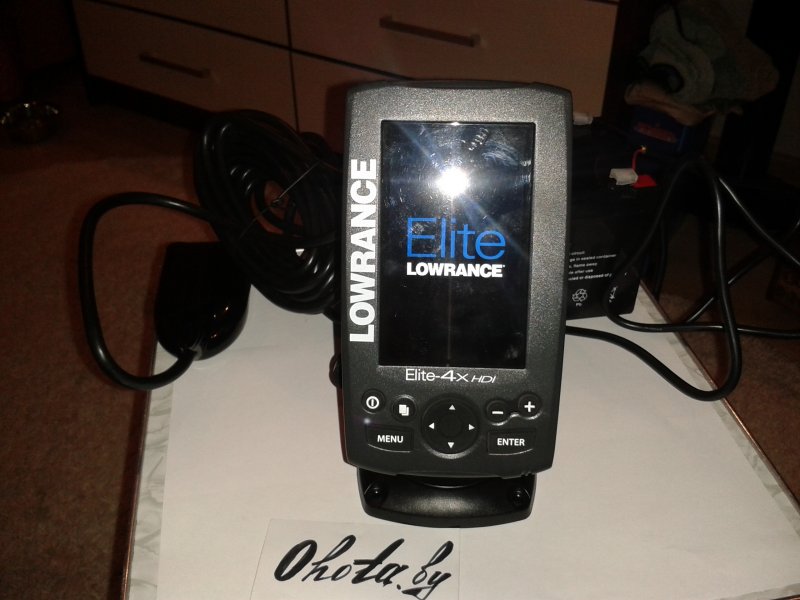

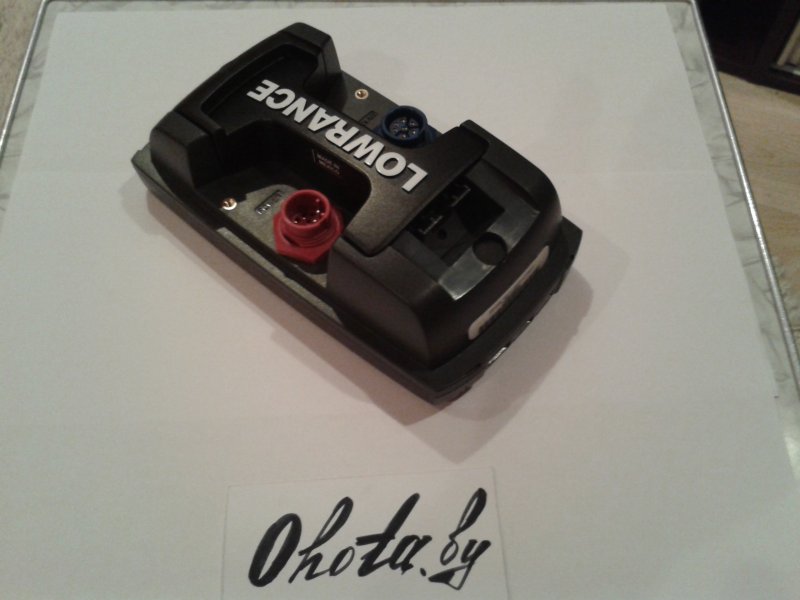

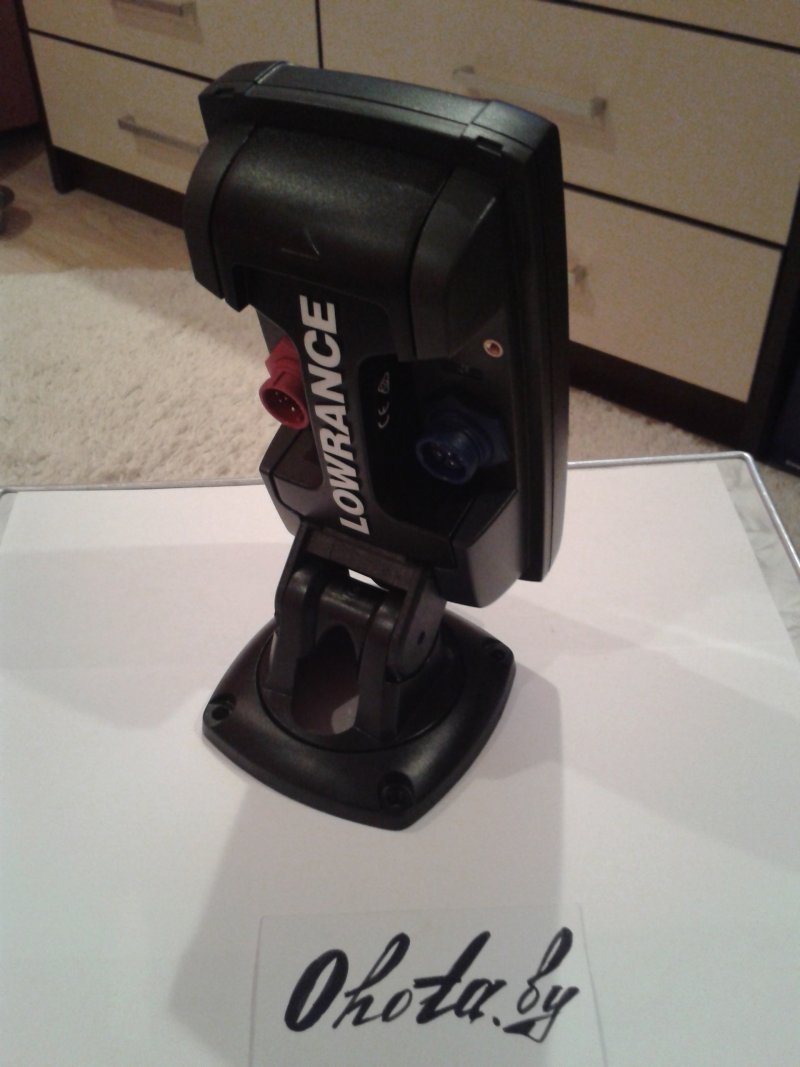

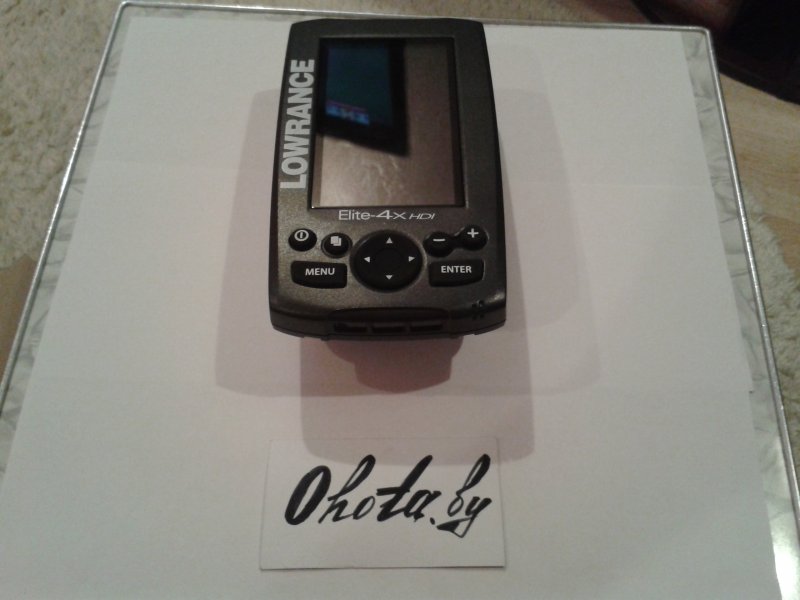

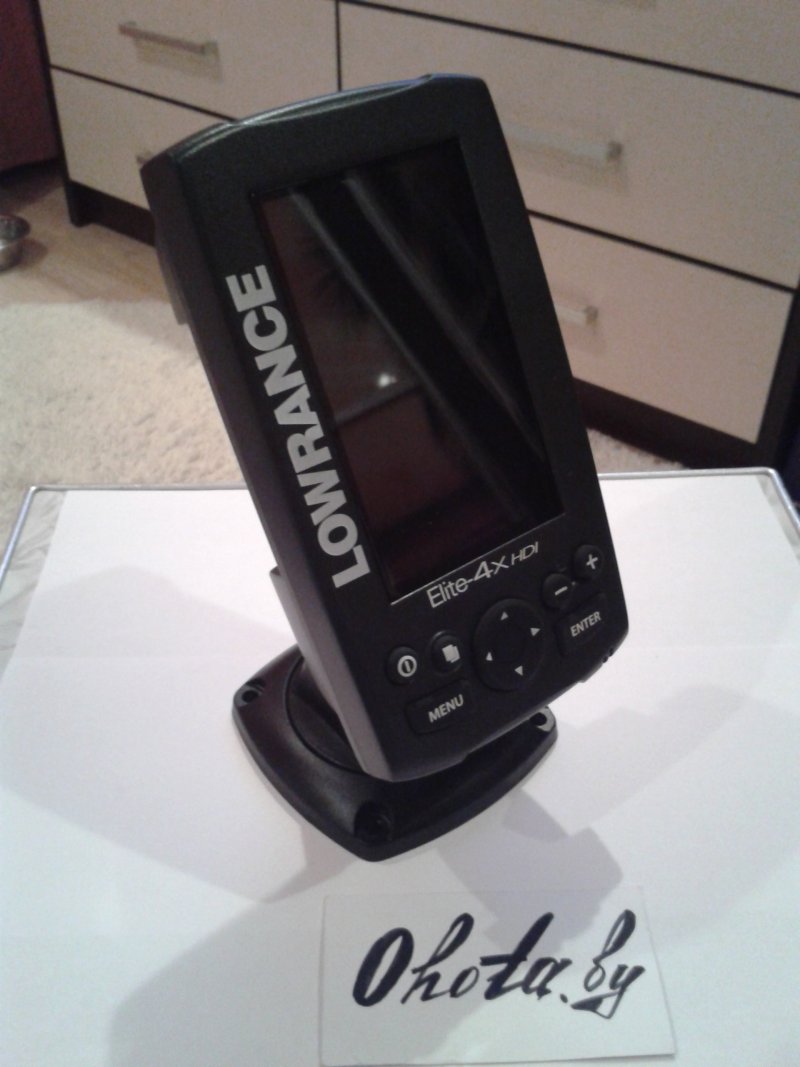

Исполнение мне очень понравилось, когда держишь эхолот в руках, присутствует ощущение владения качественно и достойно исполненной вещи. Тыльная защелка для держателя тугая, на что по отзывам грешит много пользователей, однако именно это в будующем, после интенсивного использования предотвратит расшатывание и дрибезжание при движении с мотором. Кнопки прорезинены, пальцы по ним не скользят, их расположение не наляпистое и удобное. После нехитрых манипуляций производим включение. Первая загрузка всегда долгая, после чего появляется предложение настройки эхолота,выбора пресной или соленой воды и т.д.

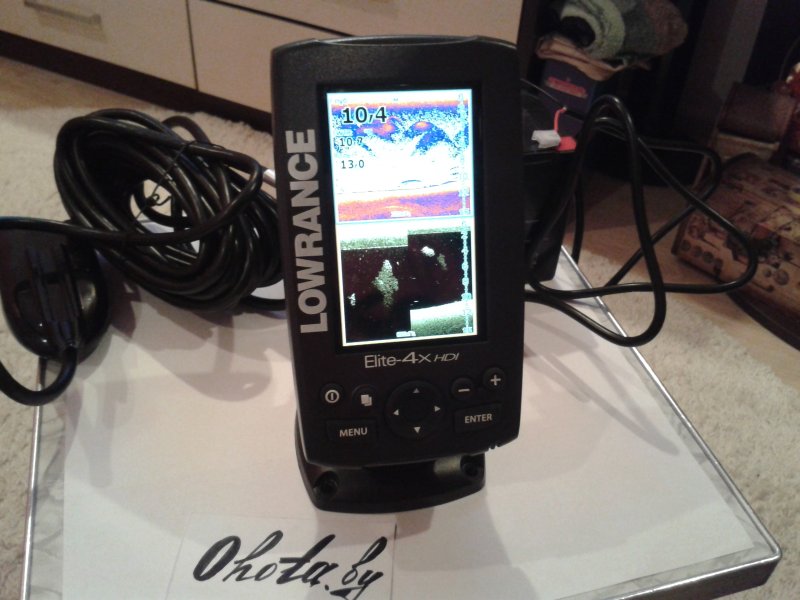

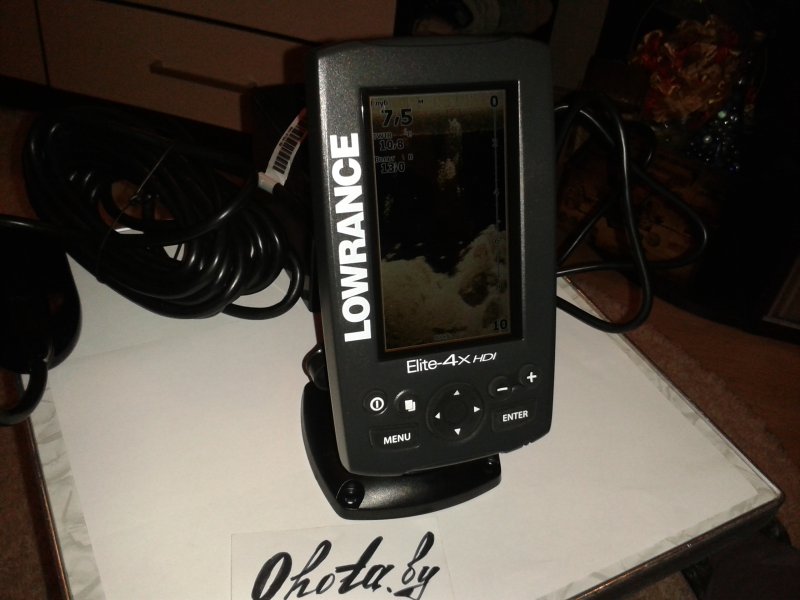

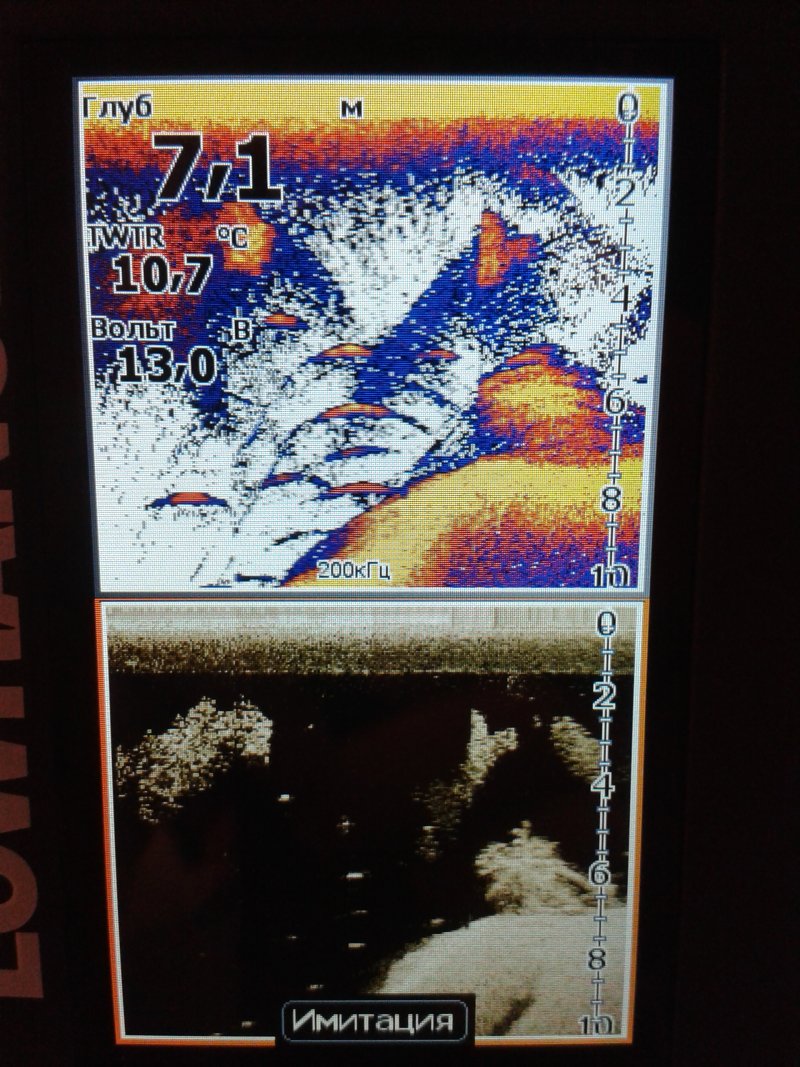

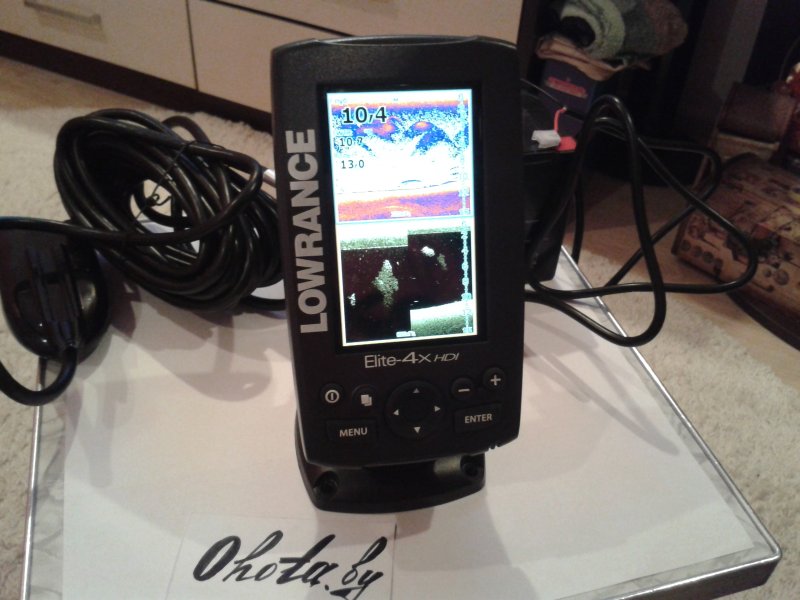

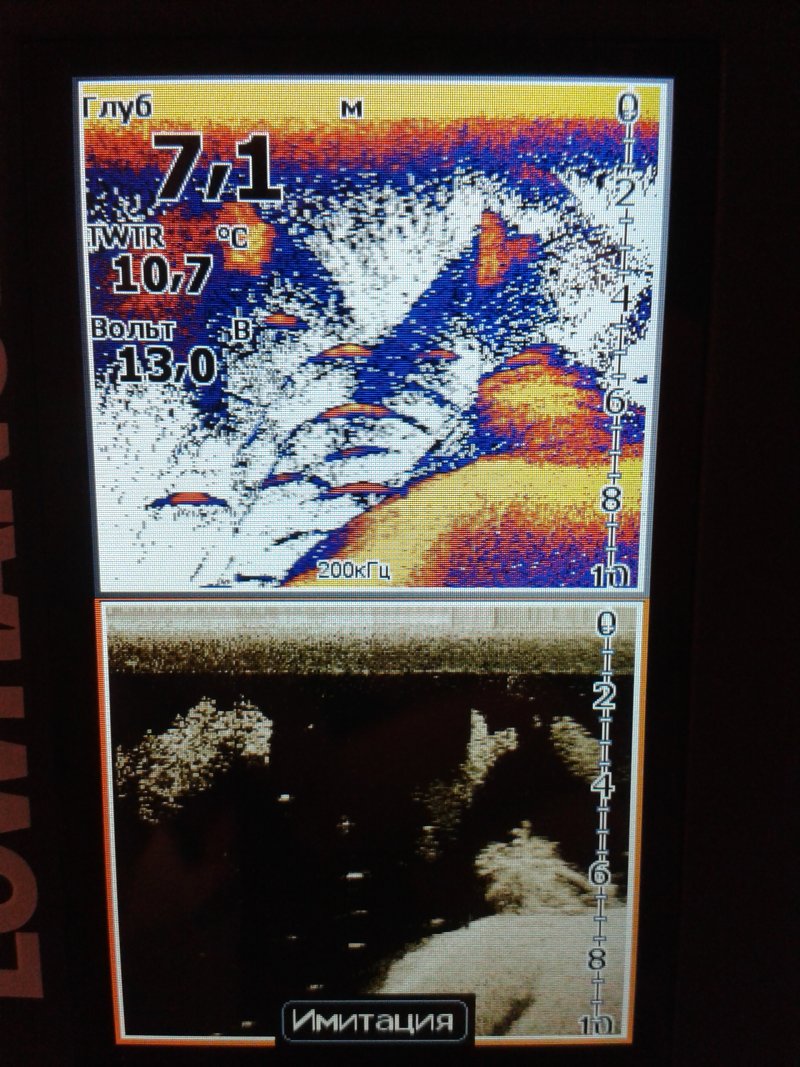

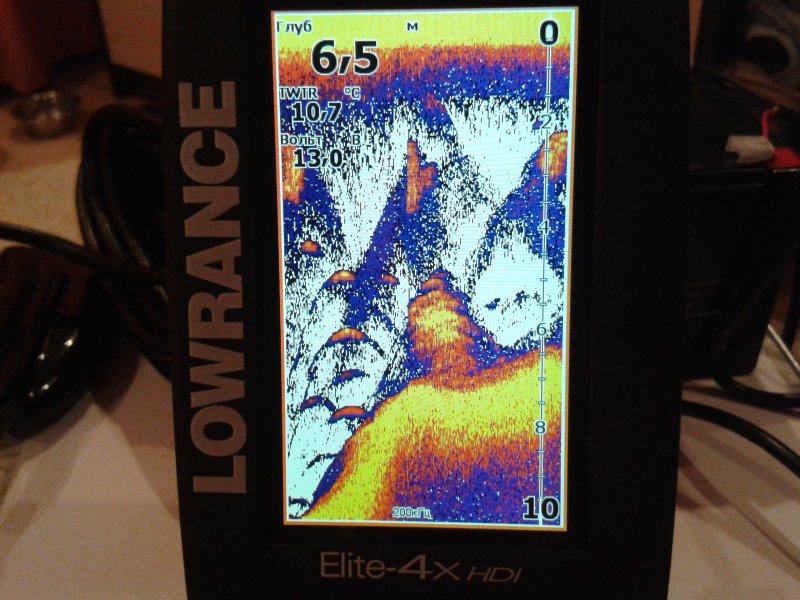

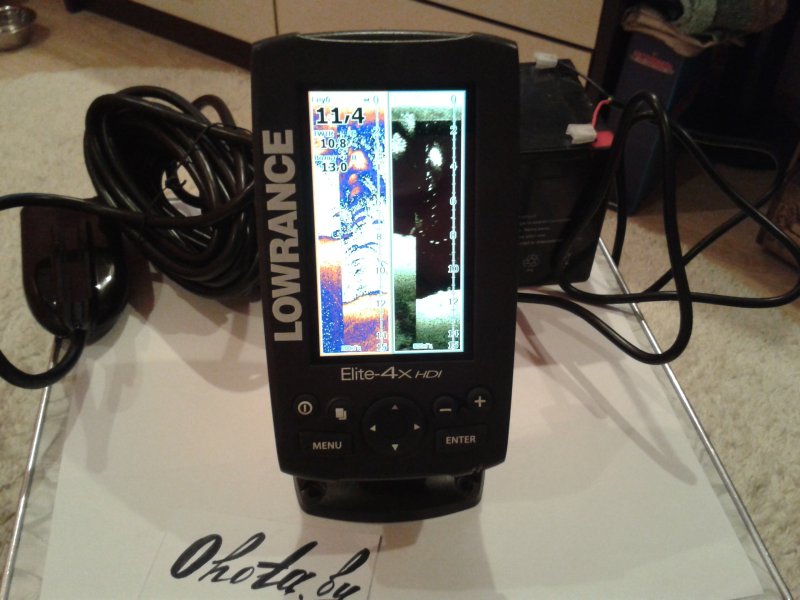

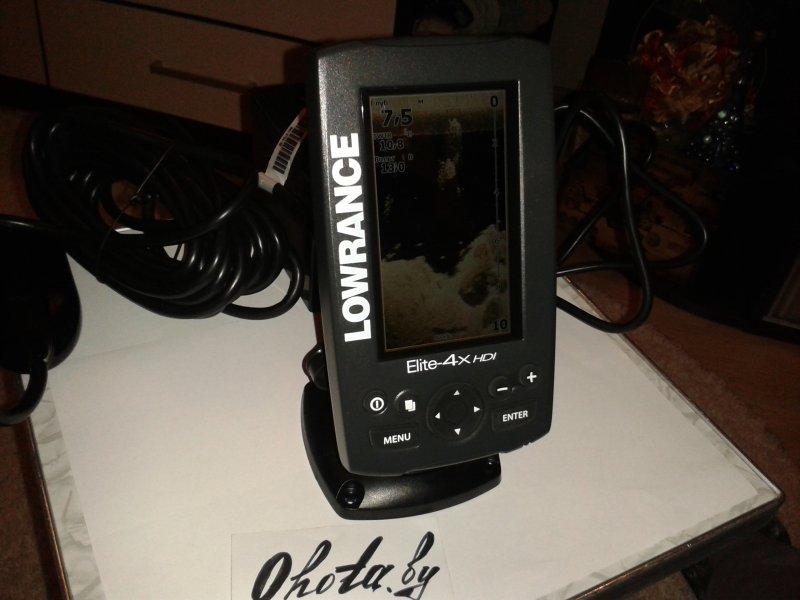

После недолгого изучения меню, я фактически владел полным функционалом, за исключением тех функций, которые нужно настраивать непосредственно на воде. Меню очень понятное, простое, без сложностей, очень понятное и без заумных фраз. Кнопка деления экранов делает это меню еще удобнее, так как ты можешь быстро выбрать именно тот вид, который тебе необходим. Имеется несколько видов регулировки чувствительности датчика, подсветки экрана, вариантов деления экрана и цвета. Подсветка очень яркая, и при попадании прямых солнечных лучей будет отлично показывать картинку. Кроме того, имеется ночная подсветка, выполненная в мягких зеленых цветах... Рыбу показывает в демо режиме явными дугами, выделяющимися на общем фоне, равно как и косяки рыбы... Каждый раз при включении на экране появляется предупреждение о том, что прибор нельзя использовать как навигационное оборудование, но исходя из страны изготовителя (США, Мексика), меня ничего не удивляет.

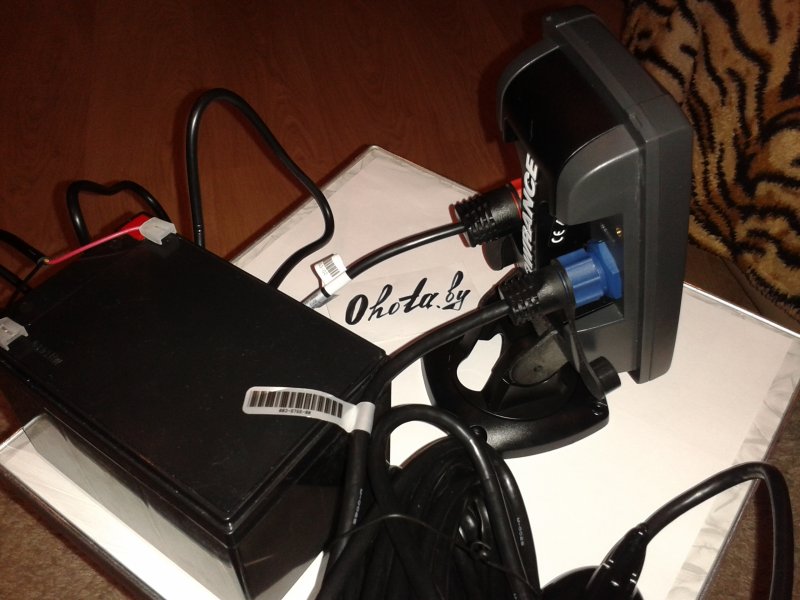

Теперь самое главное дождаться момента проверки его на воде, хотя первое что залепил батя, это то, что нужно опробовать его в аквариуме , на что я сказал, что не стоит, и через минуту уже оба погружали датчик в столитроваик !!! Показал грунт, но глубины видно мало, а может он просто не был готов к такому повороту событий. Выбором очень доволен, и надеюсь что мы станем верными друзьями на рыбалке.

Отчет о зарядном устройстве и АКБ для эхолота можно прочесть Cсылка скрыта. Для просмотра зарегистрируйтесь на форуме или войдите на форум..

[dansk]

Мои поздравления!!! А вот глубину он те в аквариуме хрен покажет, т.к. помоему нужно не менее 0.6 метра до дна

[Yurkoff]

Мои поздравления!!! А вот глубину он те в аквариуме хрен покажет, т.к. помоему нужно не менее 0.6 метра до дна

Нет, Виталя, ты не прав, ибо показал он мне 0.5 м., и т.к. я выставил предупреждение о мели, раздался звуковой сигнал.

[dansk]

Нет, Виталя, ты не прав, ибо показал он мне 0.5 м., и т.к. я выставил предупреждение о мели, раздался звуковой сигнал.

Жаль смайлика РАСПАЛЬЦОВКИ нету)))))

[Yurkoff]

Нет, Виталя, ты не прав, ибо показал он мне 0.5 м., и т.к. я выставил предупреждение о мели, раздался звуковой сигнал.

Жаль смайлика РАСПАЛЬЦОВКИ нету)))))

Харе смайлики выпрашивать!

[dansk]

а ты не жадничай)))

[Yurkoff]

Ах да... Как же я забыл про отчетик по эхолоту...

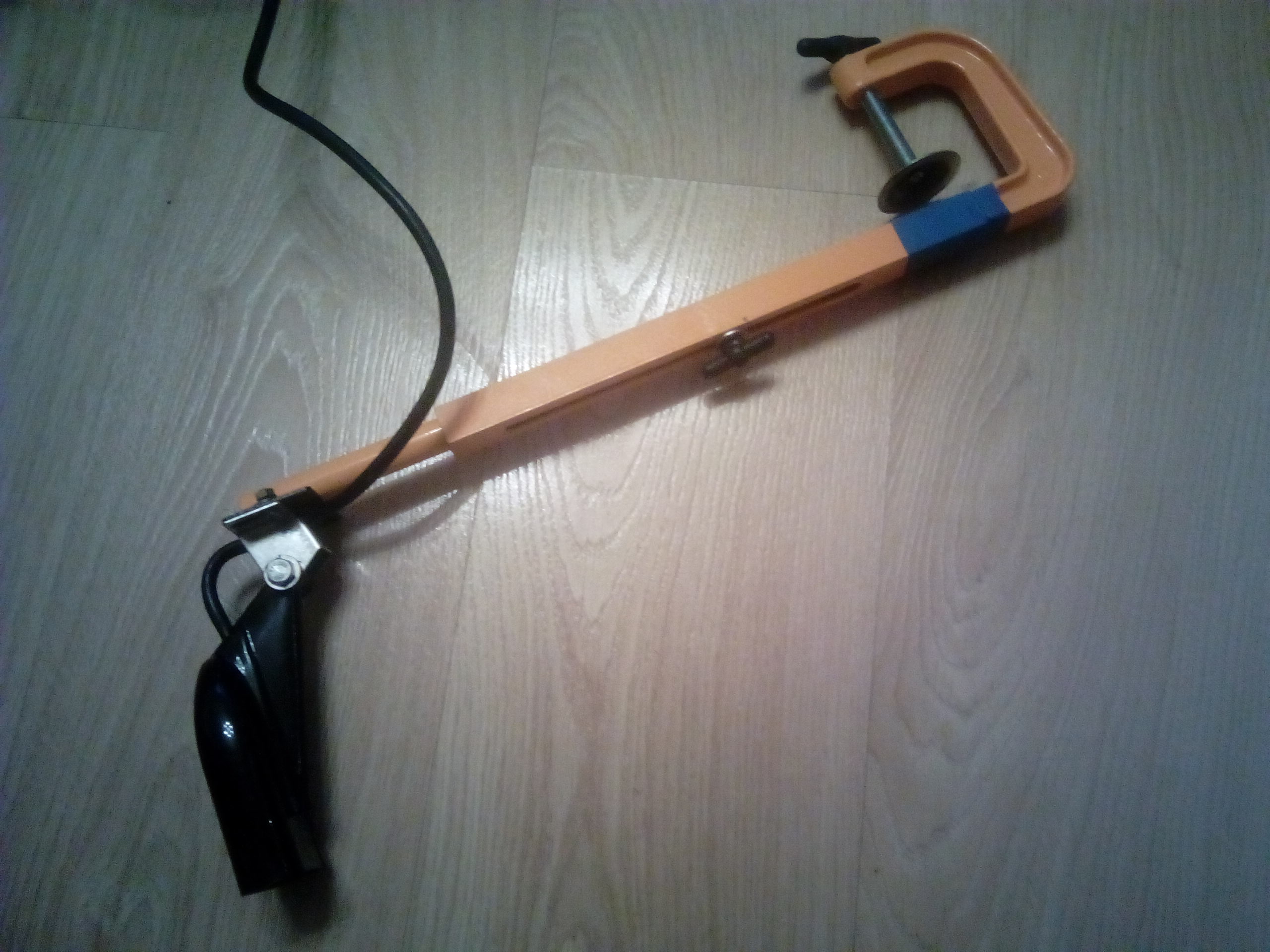

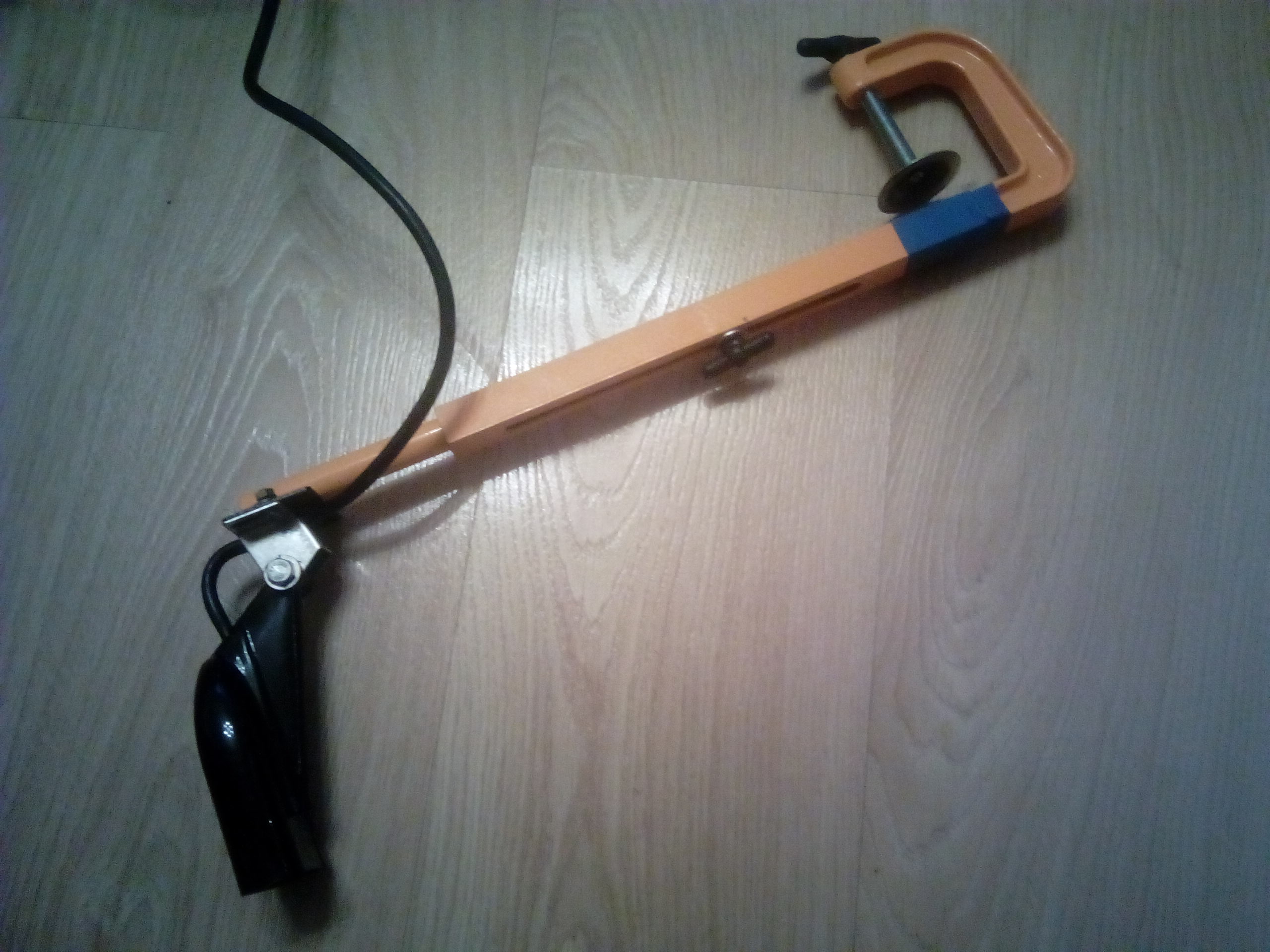

Говорят, что самые первые впечатления самые главные во всем! Конечно же наюзавшись его дома, на воде уже тыцкал кнопки как профи... С учётом того, что плавали на двухместной резиновой лодке без транца, струбцину держал в руке. Струбцину купил такую...

Кстати не исключаю, что качественный самопал, но внешне понравилась струбцинка больше чем некоторые заводские универсалы... Ещё больше убила цена вообще на сие инженерное изделие... Заводские по 600 тыс., за самоделку один дед на Жданах залепил 700 тыс. Я охренел. В принципе все лежало дома для личного изготовления, но ситуация возможности потестить девайс вынудила купить заводскую рогатину. Свою взял за 400 тыс., чего простить себе не могу... Просто не хотел ударить в грязь лицом и держать трансдьюссер в руке...
Ну да ладно, отвлеклись и хватит... Впечатления... Настроился моментально. Светило очень яркое солнце и на экране практически ничего не было видно, но... Я свовсем забыл, что дома я выставил яркость в среднее положение, и когда врубил на максимум, то огого товарищи, мне пришлось снизить яркость на одно деление. Видно все просто отлично!

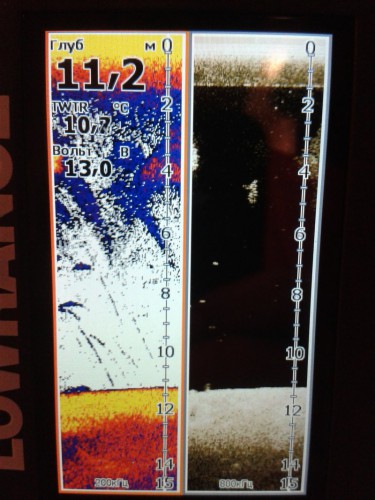

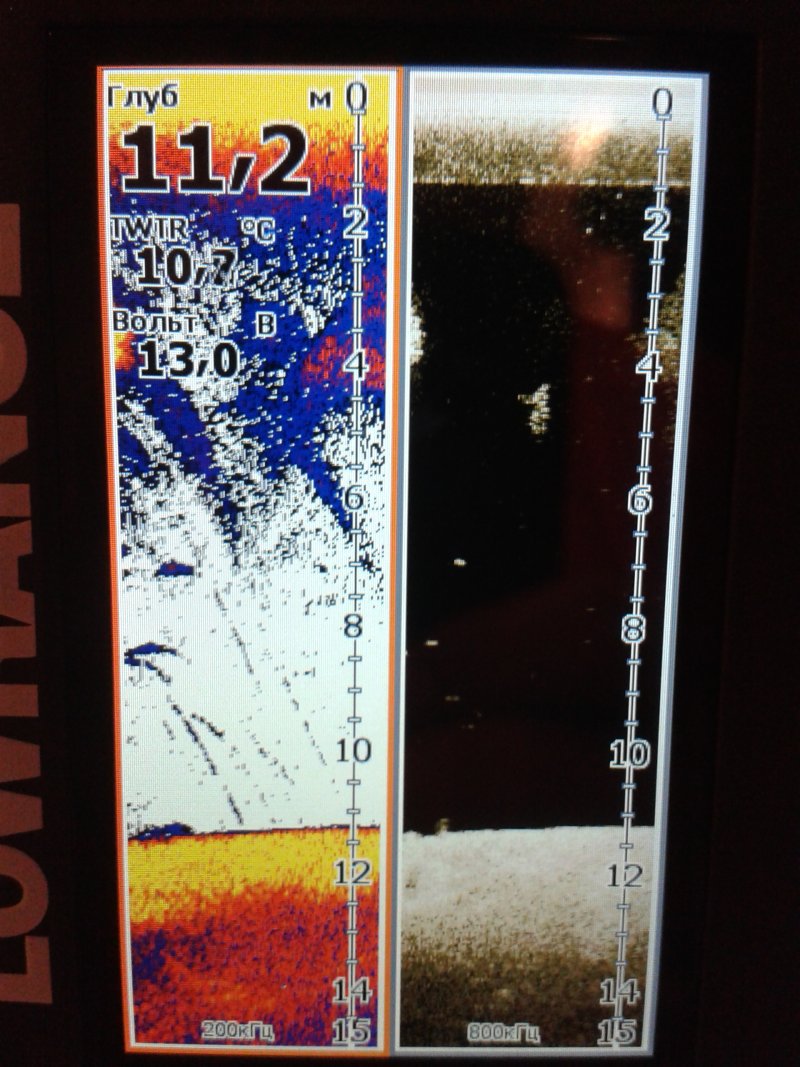

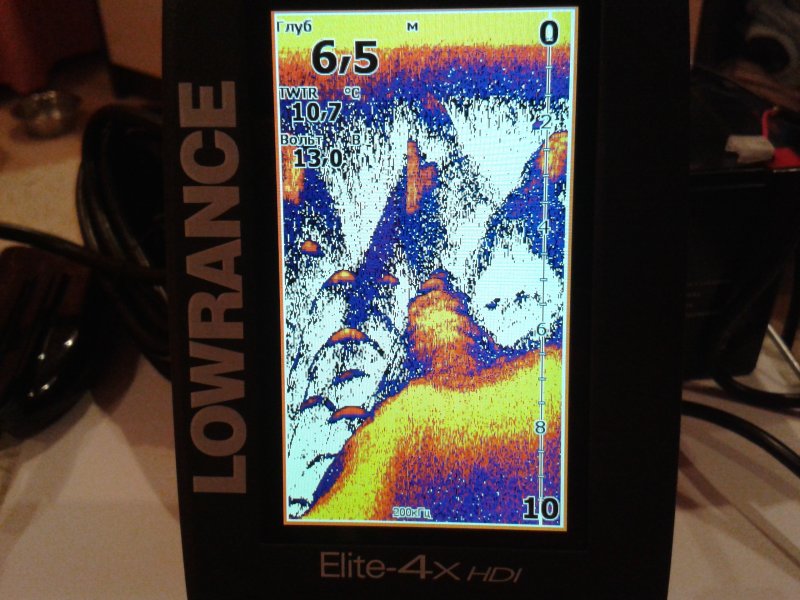

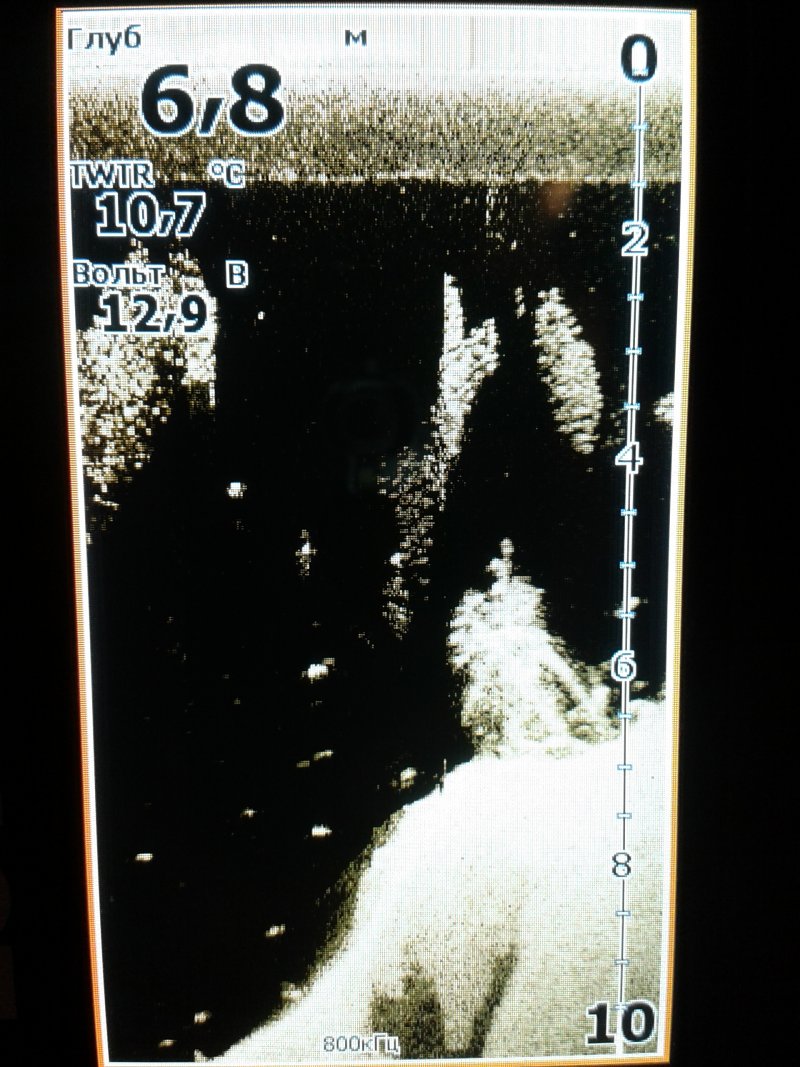

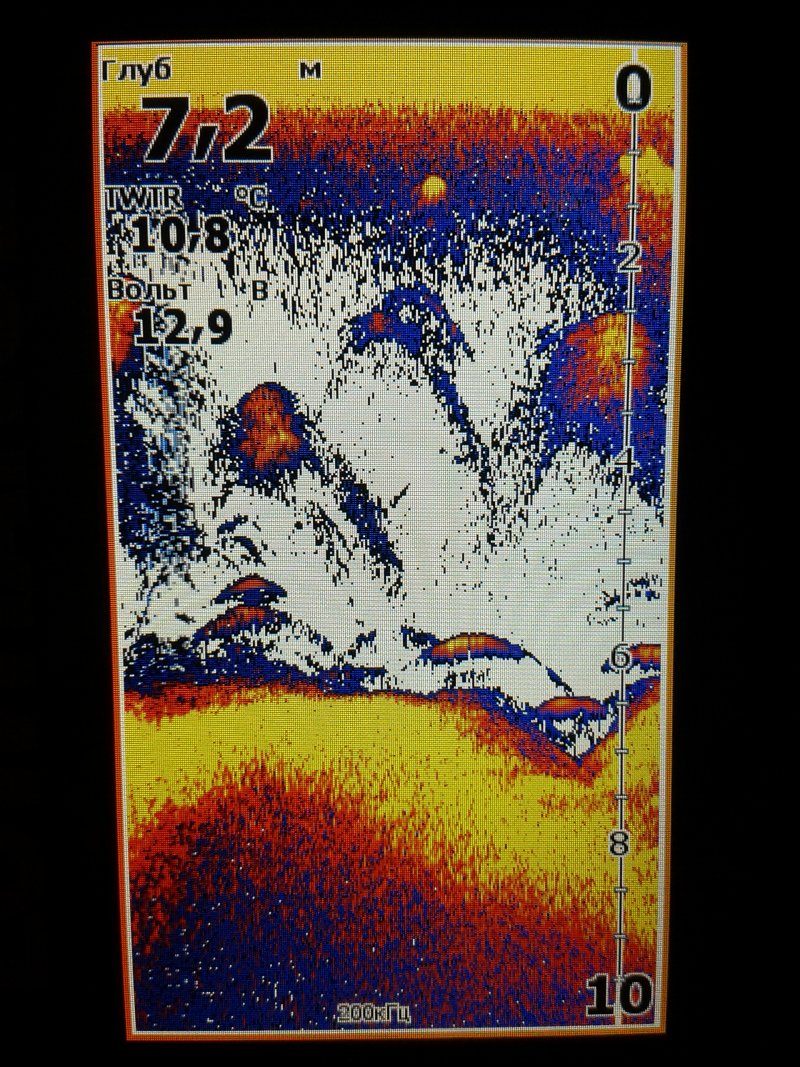

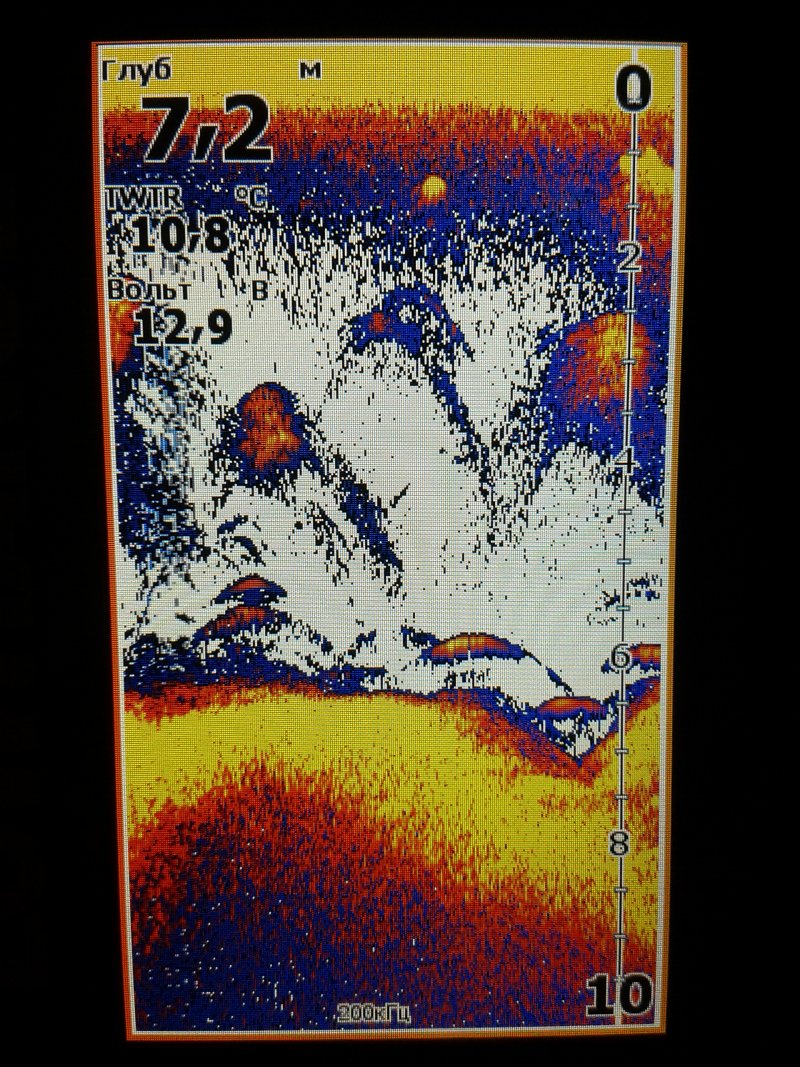

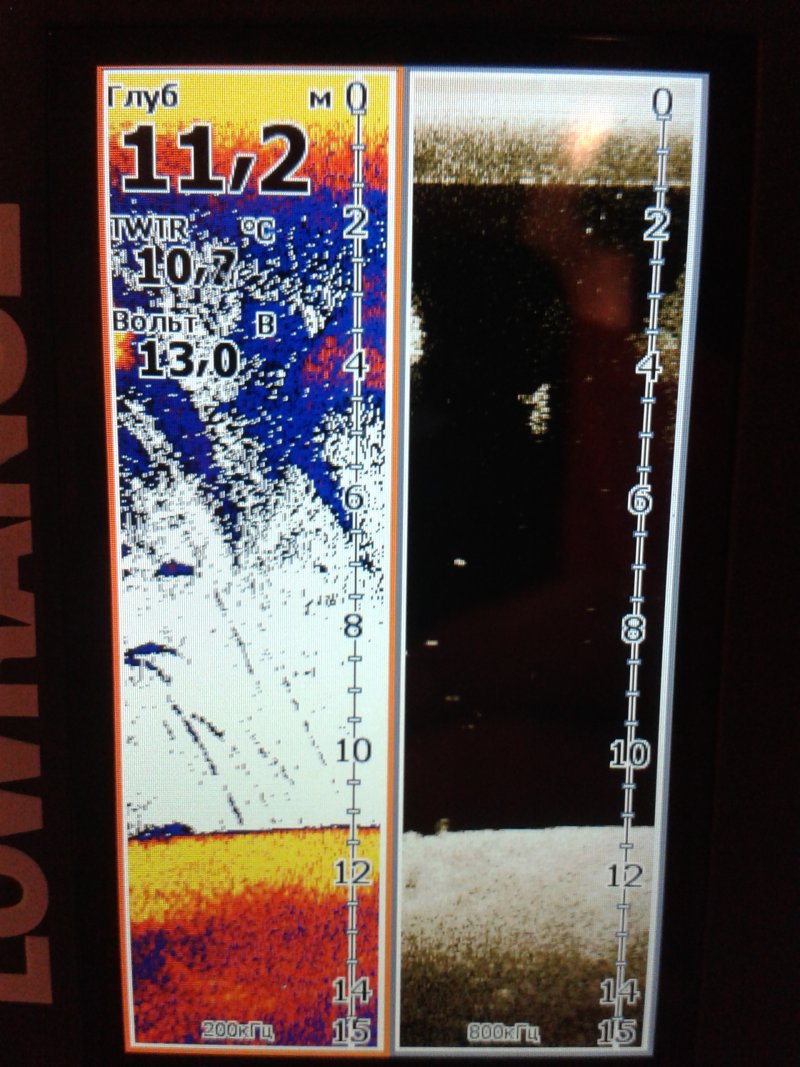

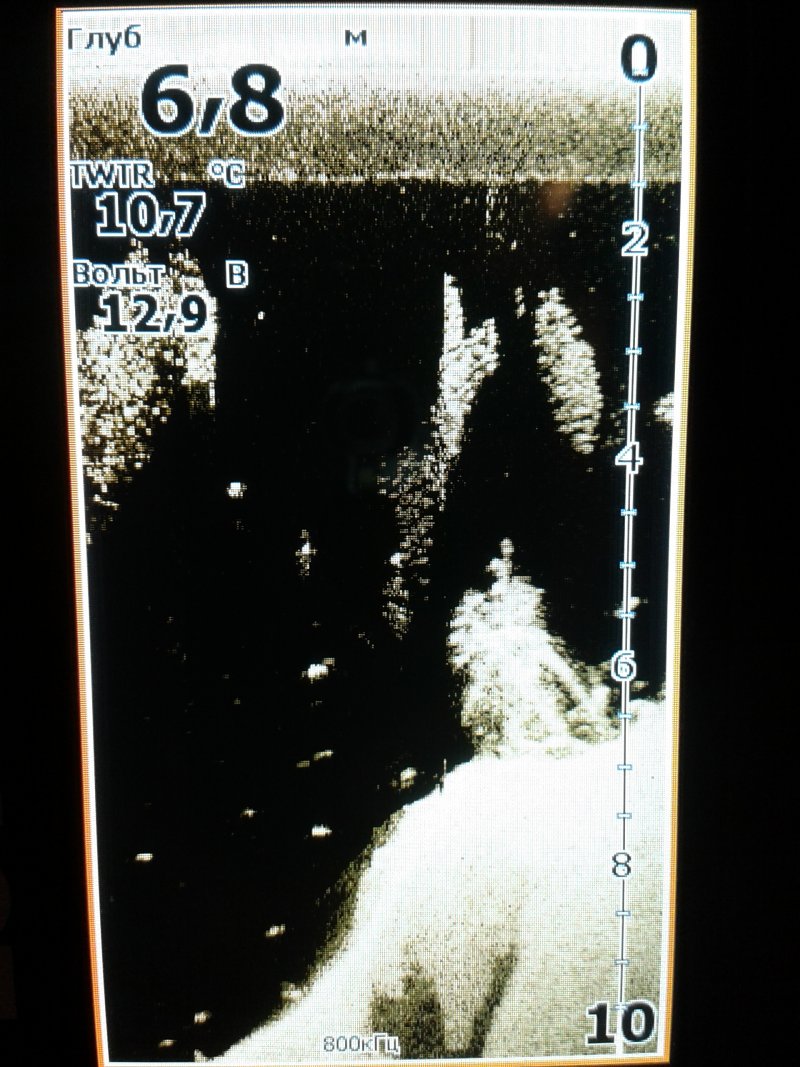

Картинка просто отличная, особенно поразила четкость функции в режиме Down Scan! Мужики, это УЗИ дна, за свои слова отвечаю... Скалы, кусты, коряги и камни как на фото черно-белом. Кроме того, скорее всего отрисовало мне в одном месте очень крупную рыбеху на самом дне, думаю щука... Глубина пять метров, рыба фактически на дне и неподвижна... Отрисовало с хвостом и формой тела! С учётом того, что есть функция отмотки назад, я три раза пересматривал... Короче я очень доволен и в следующий раз непременно сниму фото или видео... Этот эхолот - вещь, и я на все сто процентов доволен этим приобретением. Кстати я абсолютно не заморачивался на том, показывает или нет он рыбу, достаточно знать и учить особенности дна!
Пы.Сы. Стоит подумать как оградить от коррозии места крепления датчика к струбцине, а также внутреннюю часть трубки.

[aspid]

После такого шикарного отчёта возникло навязчивое желание приобрести аналогичный УЗИ-аппарат для исследования новых водоёмов .Спасибо и с нетерпением ожидаю продолжения истории о использовании этого "девайса". P.S. Юрий , а каковы размеры трубки на держателе датчика ( возможно смогу подобрать аналогичную из нержавейки ) ?

[Yurkoff]

После такого шикарного отчёта возникло навязчивое желание приобрести аналогичный УЗИ-аппарат для исследования новых водоёмов .Спасибо и с нетерпением ожидаю продолжения истории о использовании этого "девайса". P.S. Юрий , а каковы размеры трубки на держателе датчика ( возможно смогу подобрать аналогичную из нержавейки ) ?

Привет! Только приехал с фазенды! Вымотан до чертей, а сегодня ещё 2 годика у крестницы, так что думаю к понедельнику отвечу на все вопросы!

[Yakut]

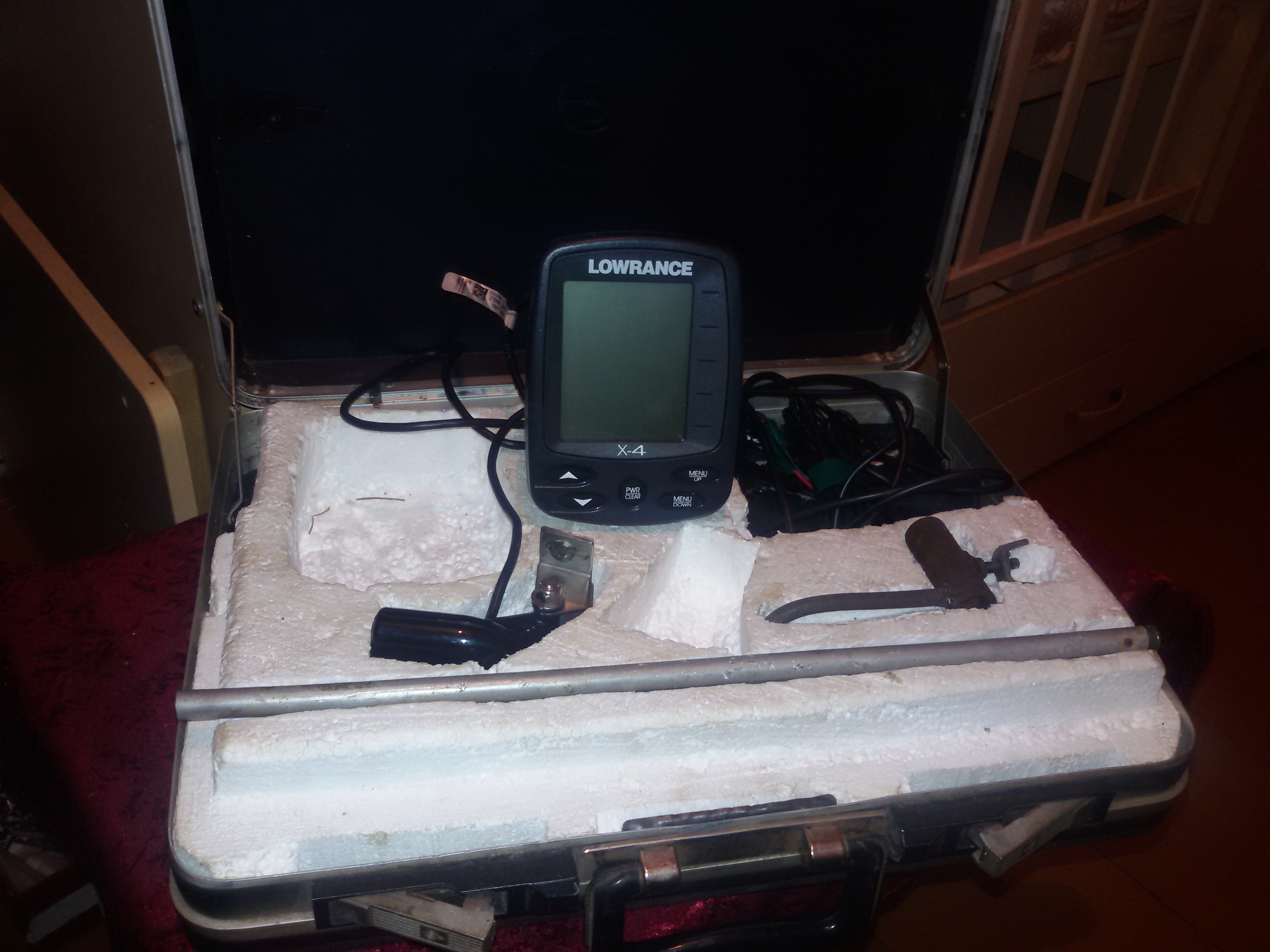

Lowrence X4 : размер корпуса -14.7(ш)10.8(в)6.6(т)-герметичный , разрешение экрана 10.2 см 240(ветр) 168(гор) пикселей , всего 40320 , напряжение 10-17 постоянного тока , потребляемый ток 110мА(без подсветки) 250 мА(с подсветкой ) , резервная память - встроенная память хранит настройки эхолота , частота -200кГц , датчик - Skimmer , охват от 20 до 60 градусов в зависимости от настроек , возможности эхолота _ 180метров , изображение глубины непрерывное , цифровое показание , Автомат маштобирование - ДА , автомат запись следа дна - ДА , масштабирование следа дна _ ДА , измер температуры - Да .

[Yakut]

в походном варианте !

[Yurkoff]

Первый раз испробовал на уже не существующем водоёме в д.Бирчуки . рыбалки не было - была шпионская деятельность по разведке и составлению лоции ! Результат превзошёл ожидания !!! Ознакомившись с настройками и применив их в деле ,пожалел что не купил раньше ! До этого у знакомого видал . но тот был одним из первых моделей и впечатления на меня не произвёл . Данная же модель , хоть и не последнее слово техники , но думаю что данную модель можно приравнять к автомату Калашникова : надёжная , не прихотливая , безотказная и самое главное что всё ясно и понятно показывает (где и какая рыба или коряжник , рельеф дна и т.д. Думаю ещё камеру купить , тогда вообще полная инфа будет !))))

[Yurkoff]

Ну мне кажется, что камера уже будет перебор. Нет у нас той прозрачности воды, за исключением некоторых водоемов, чтобы в полной мере показать картину внутреннего мира.

[Yakut]

камера это пока в разработках )))
