- Сам чертеж

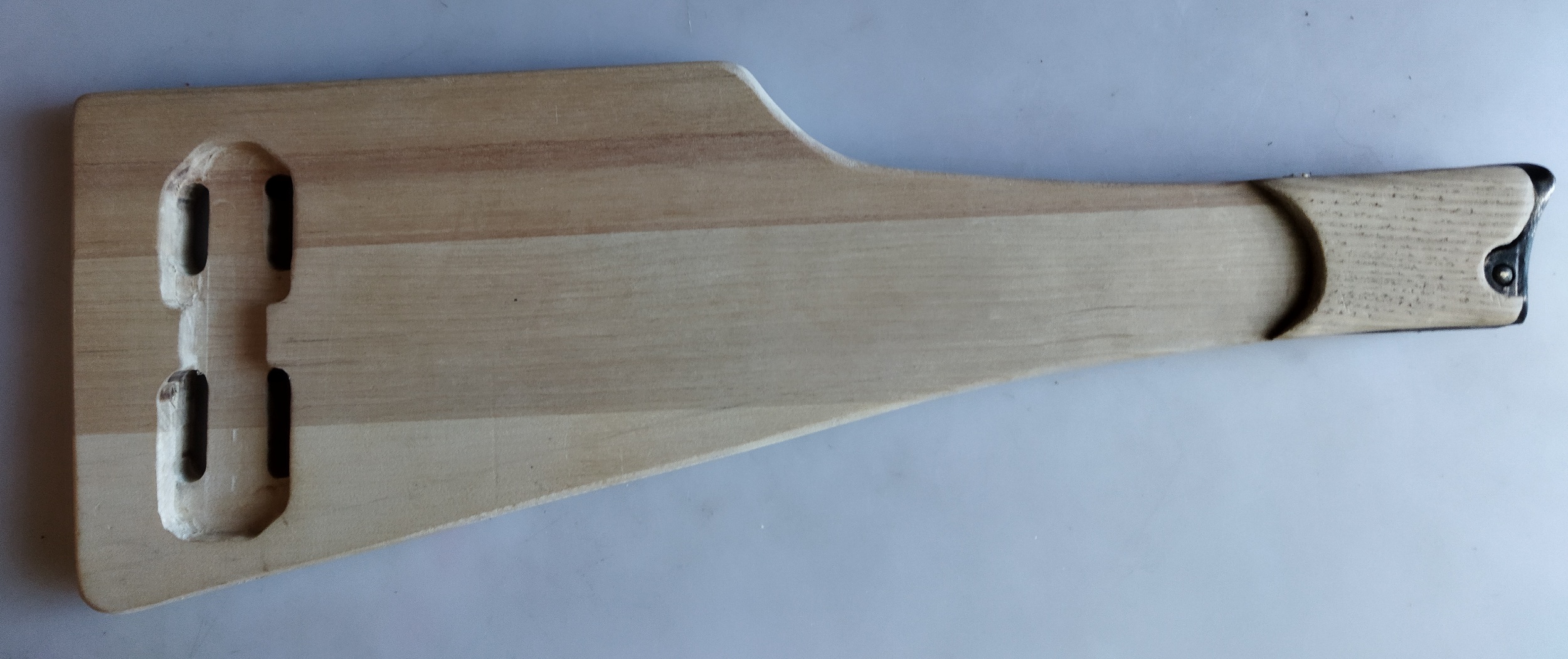

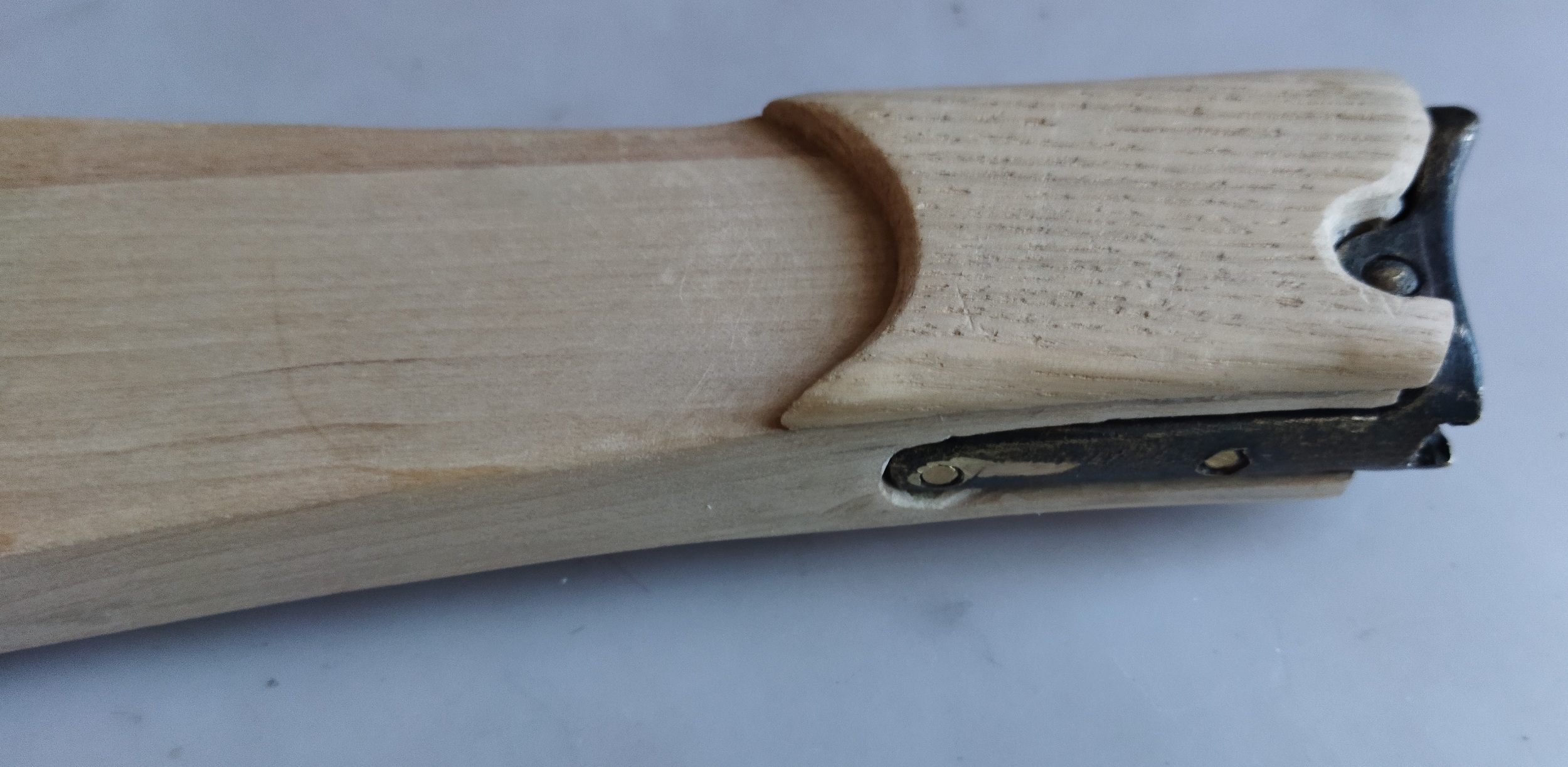

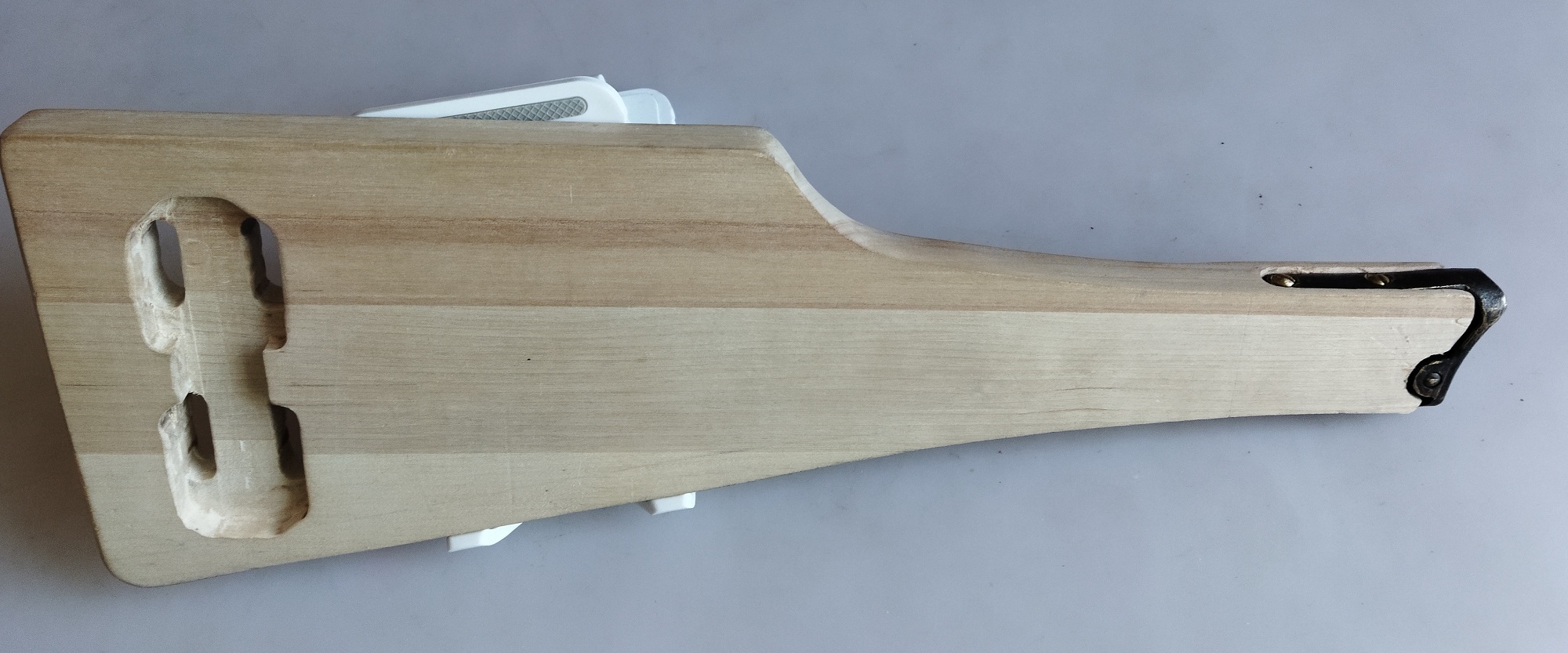

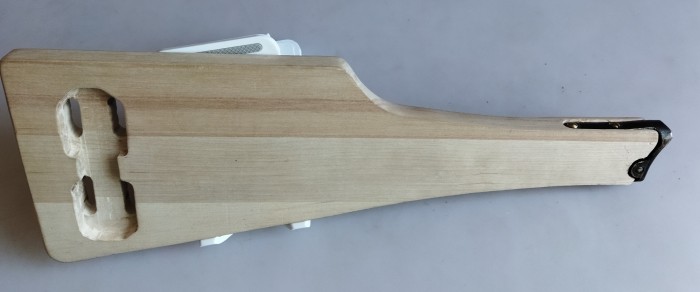

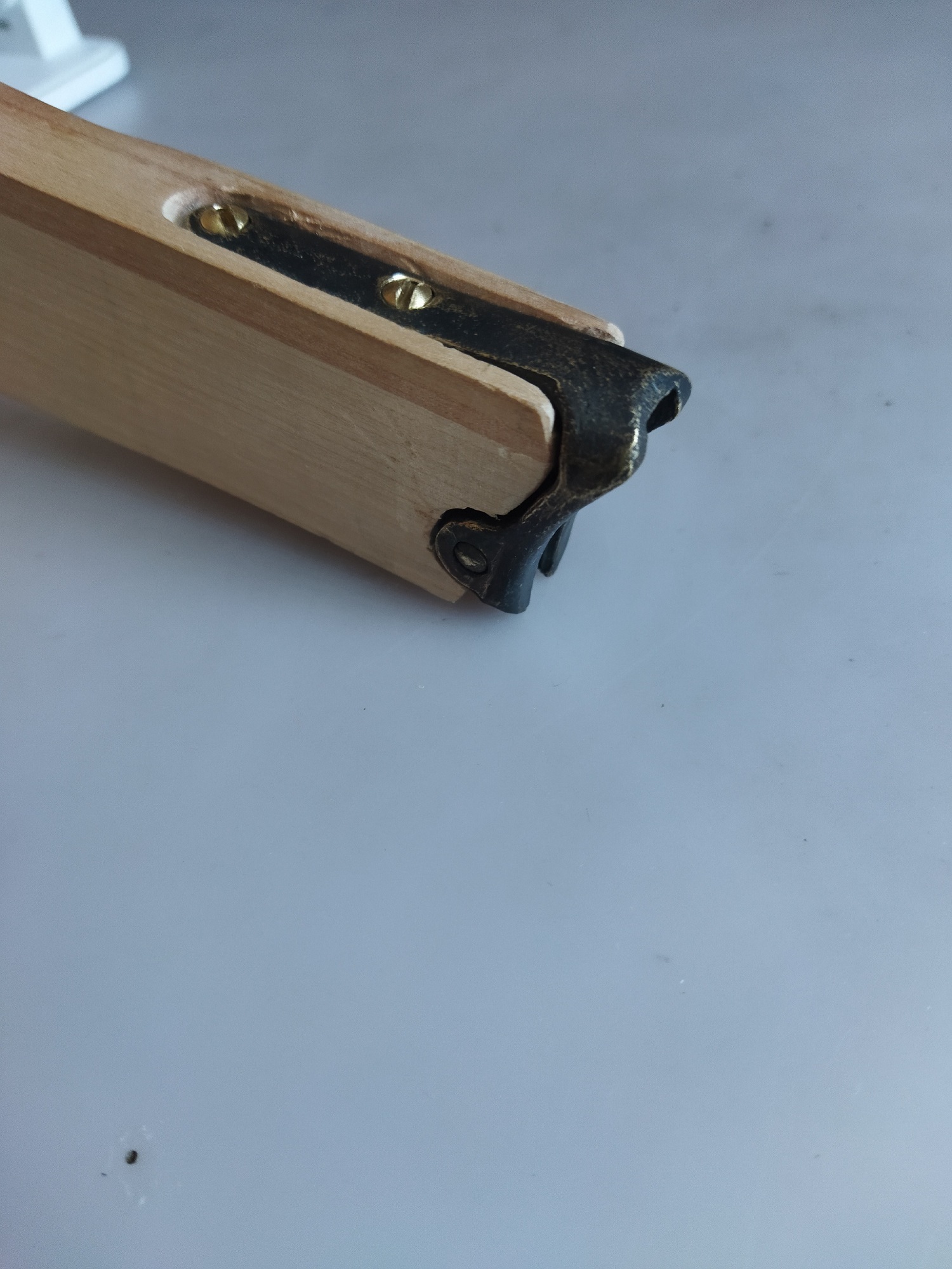

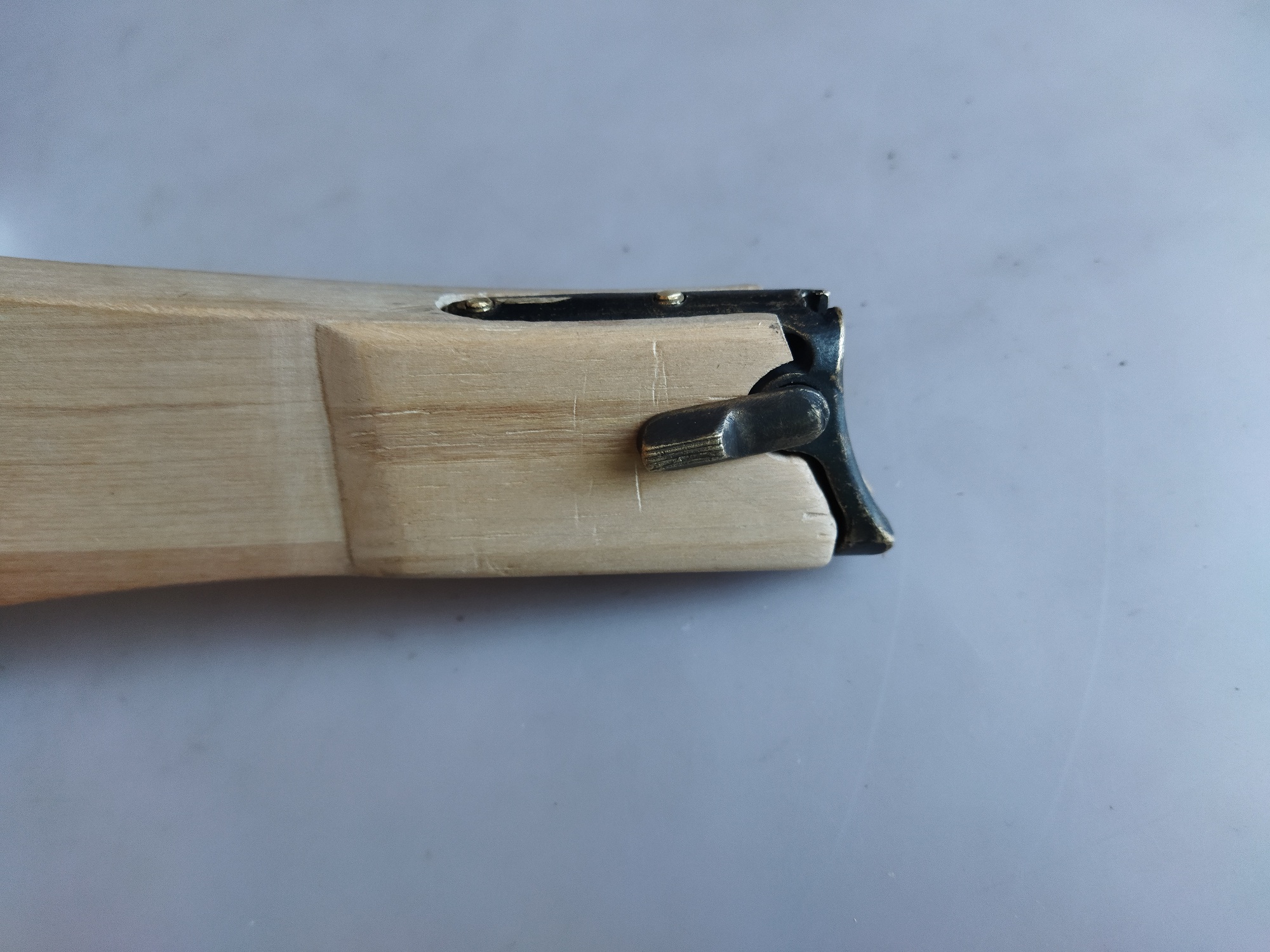

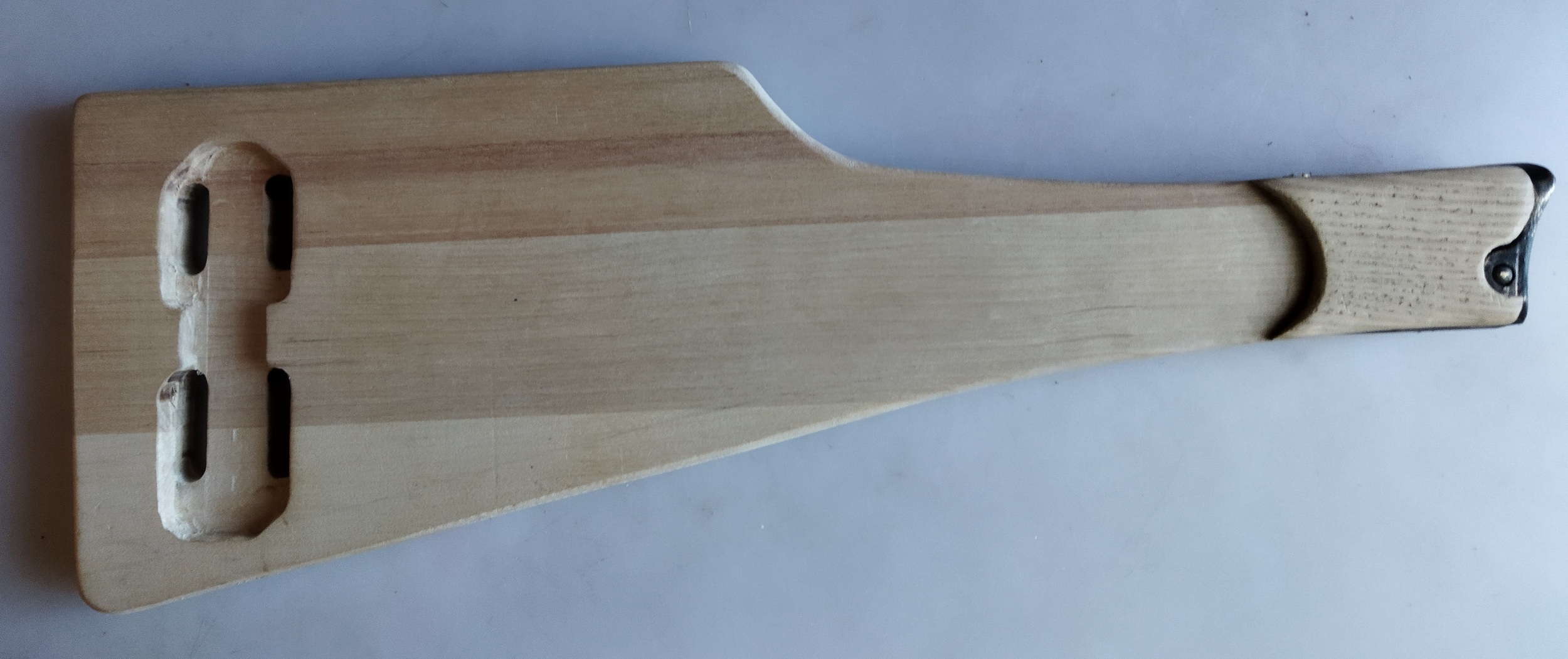

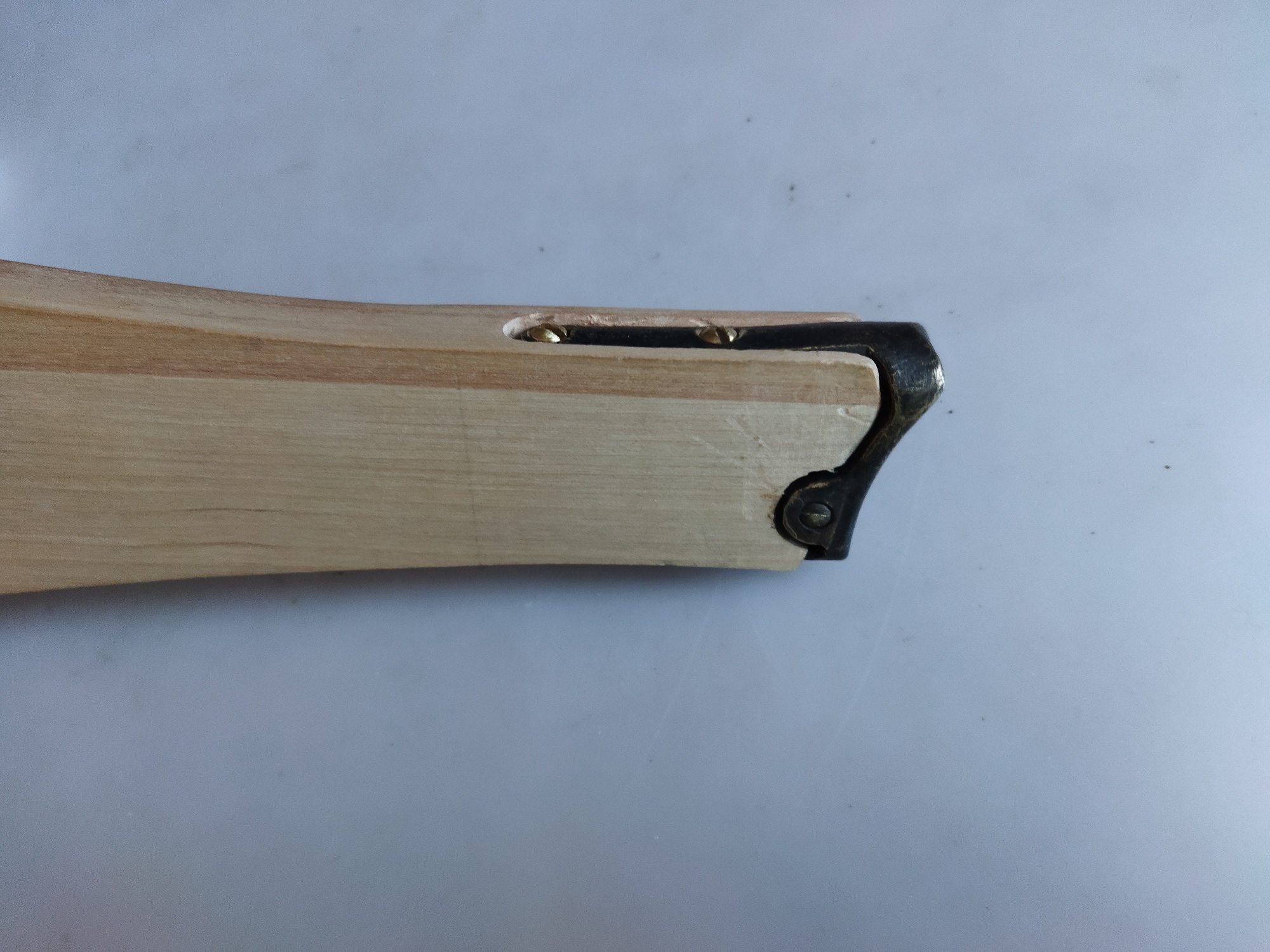

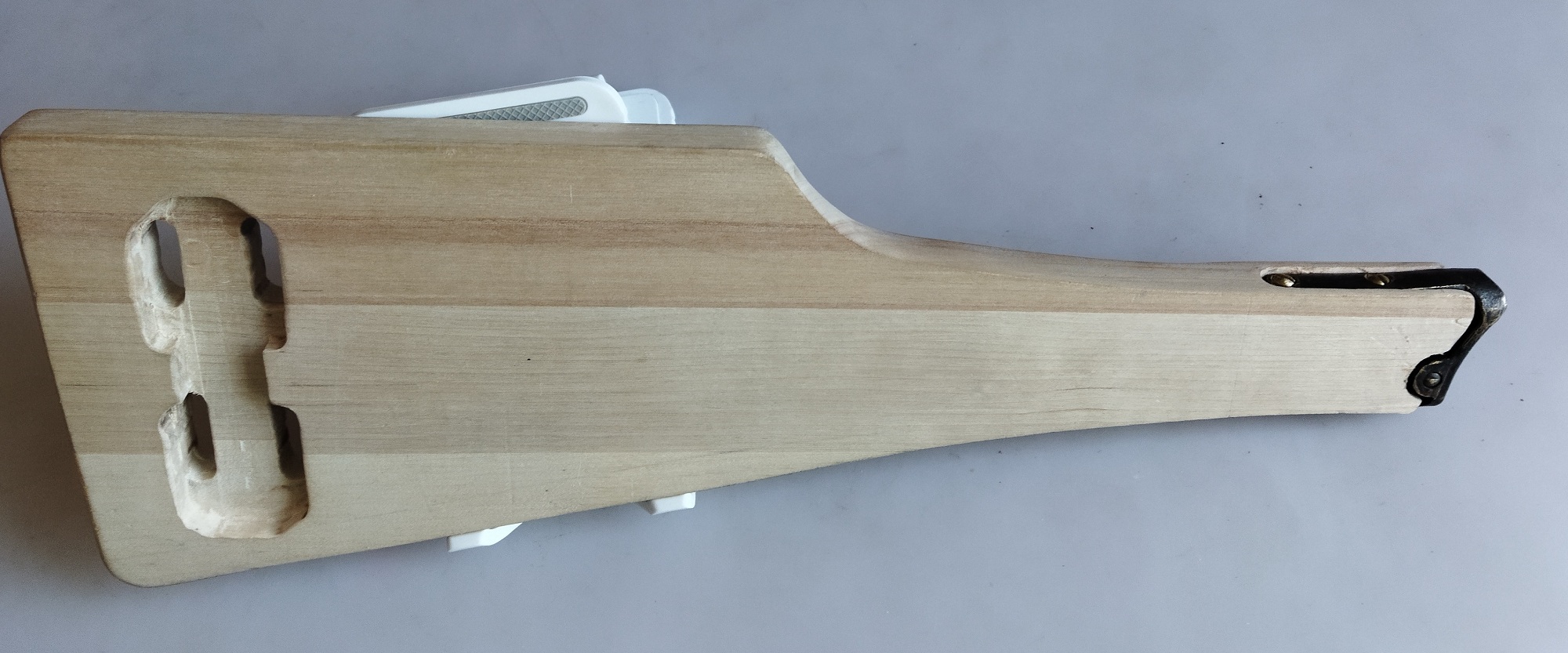

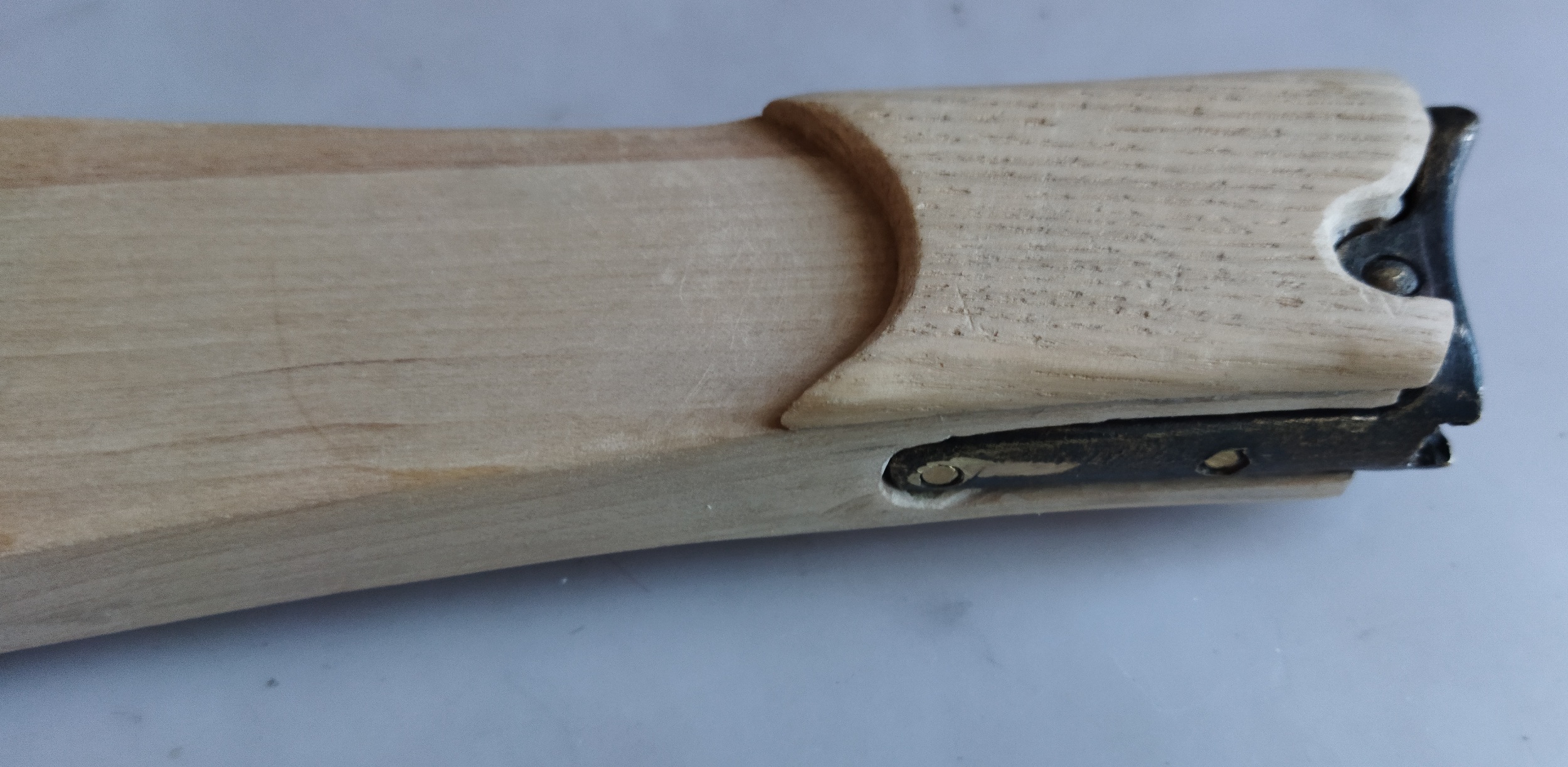

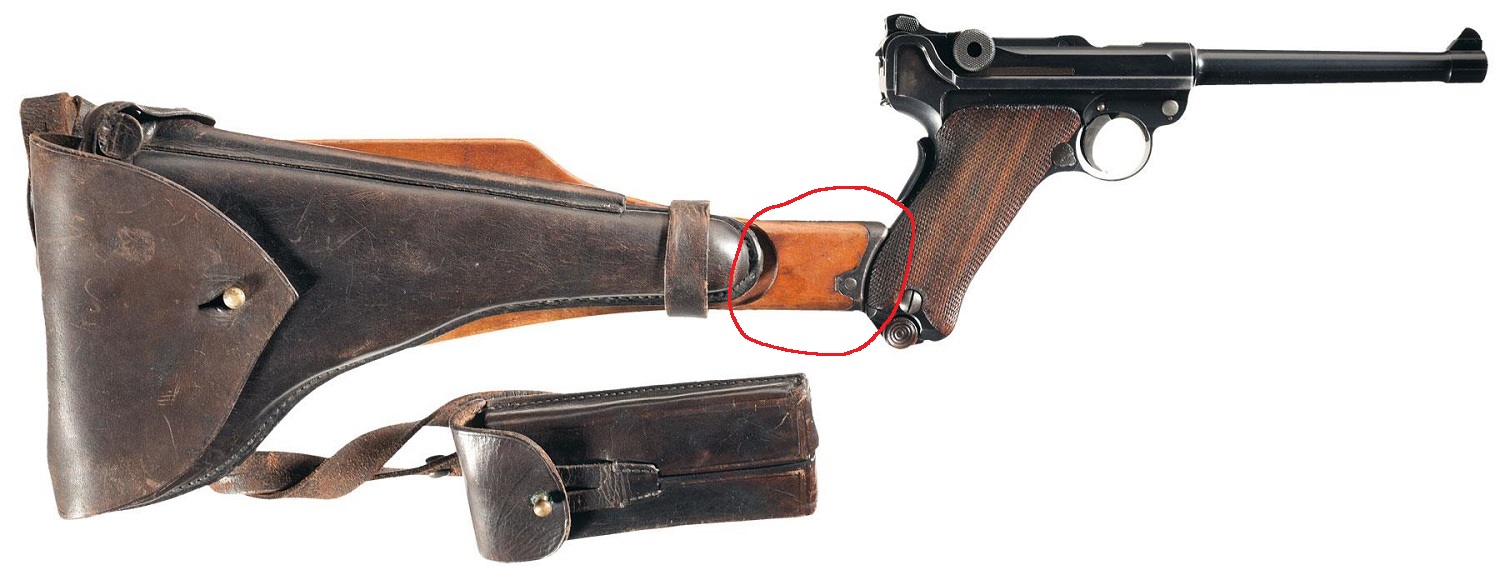

Приклад пистолета Люгер Морская модель представляет собой плоскую доску длиной 315 мм. В передней части

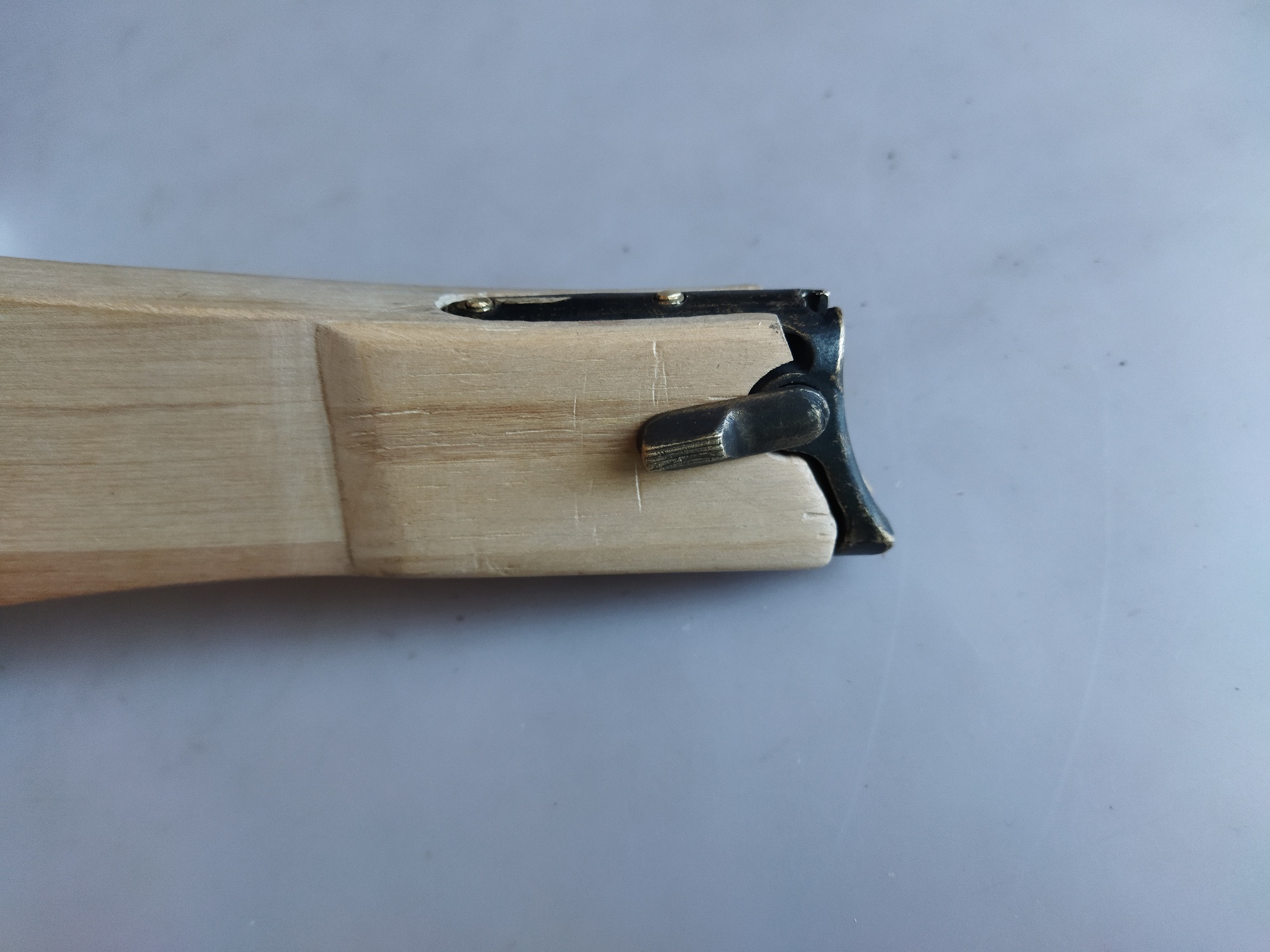

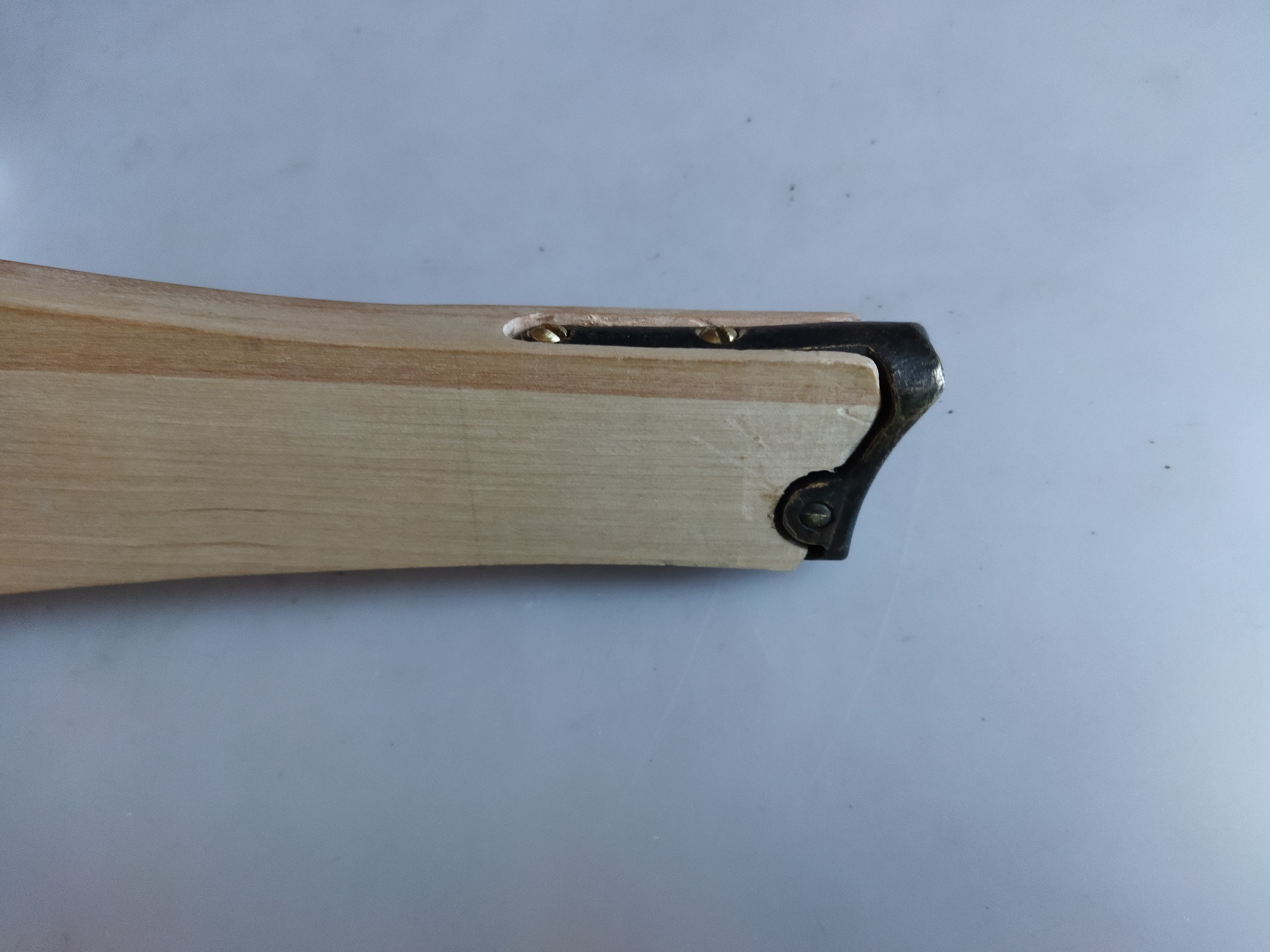

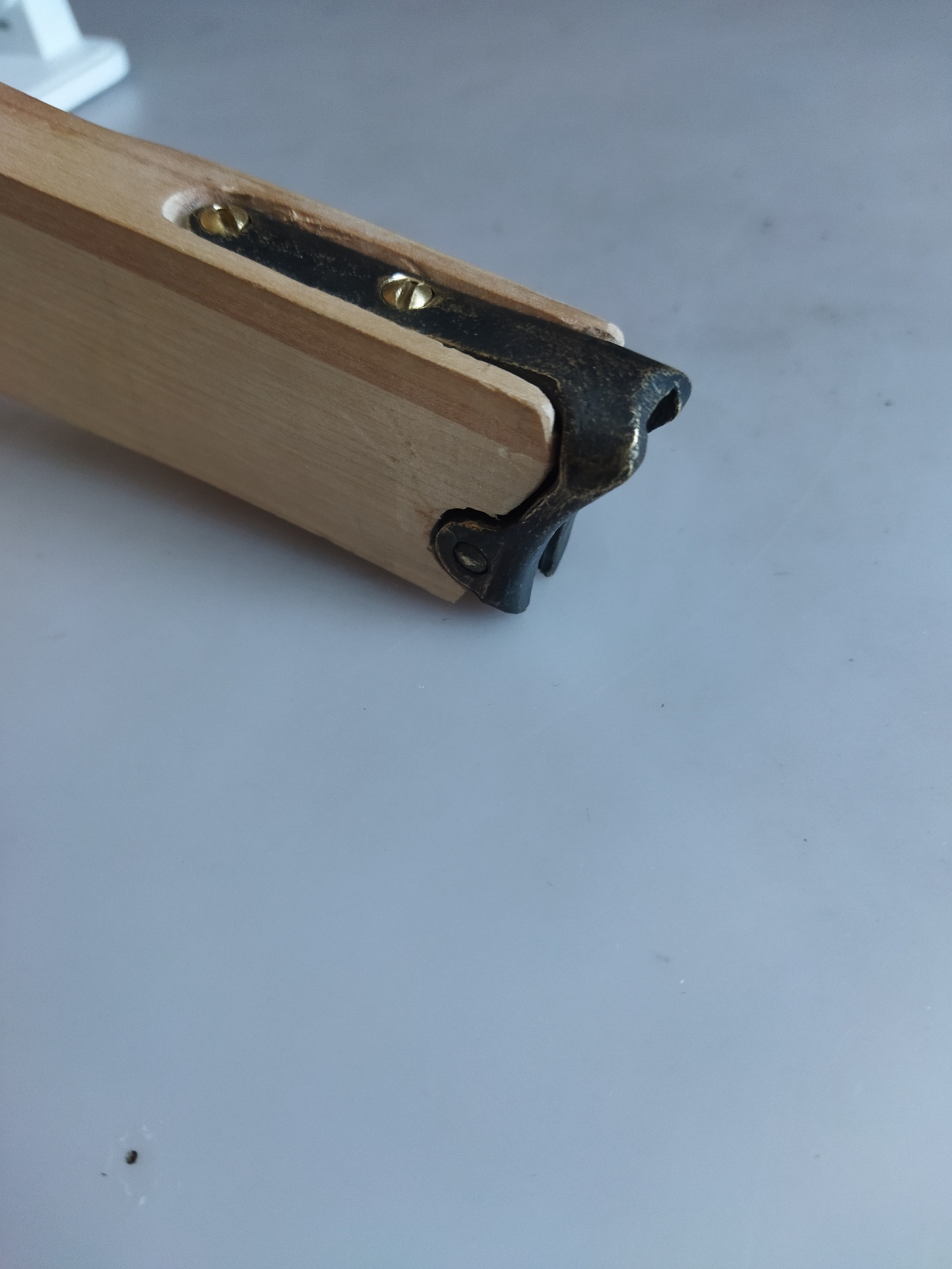

приклада установлен наконечник для крепления к рукоятке пистолета с поворотным рычагом — фиксатором.
В задней части приклада сделаны четыре прямоугольных паза для установки ремней, крепящих к прикладу
кожаную кобуру и служащих для ее ношения.

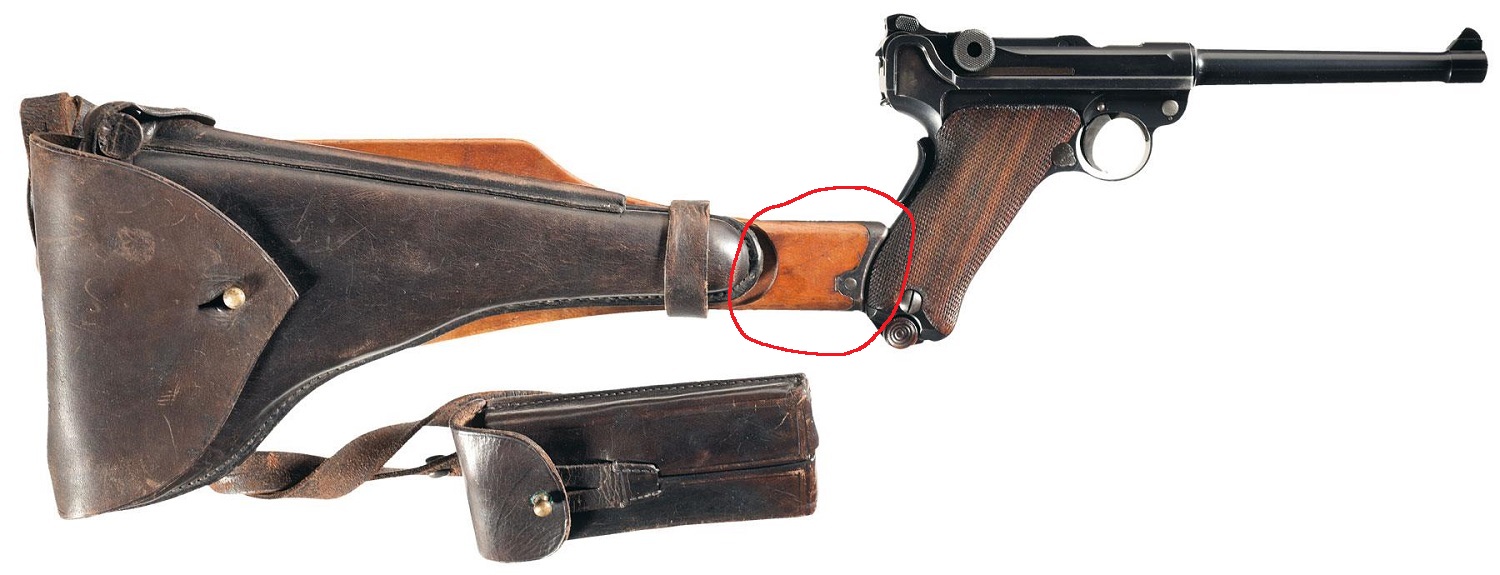

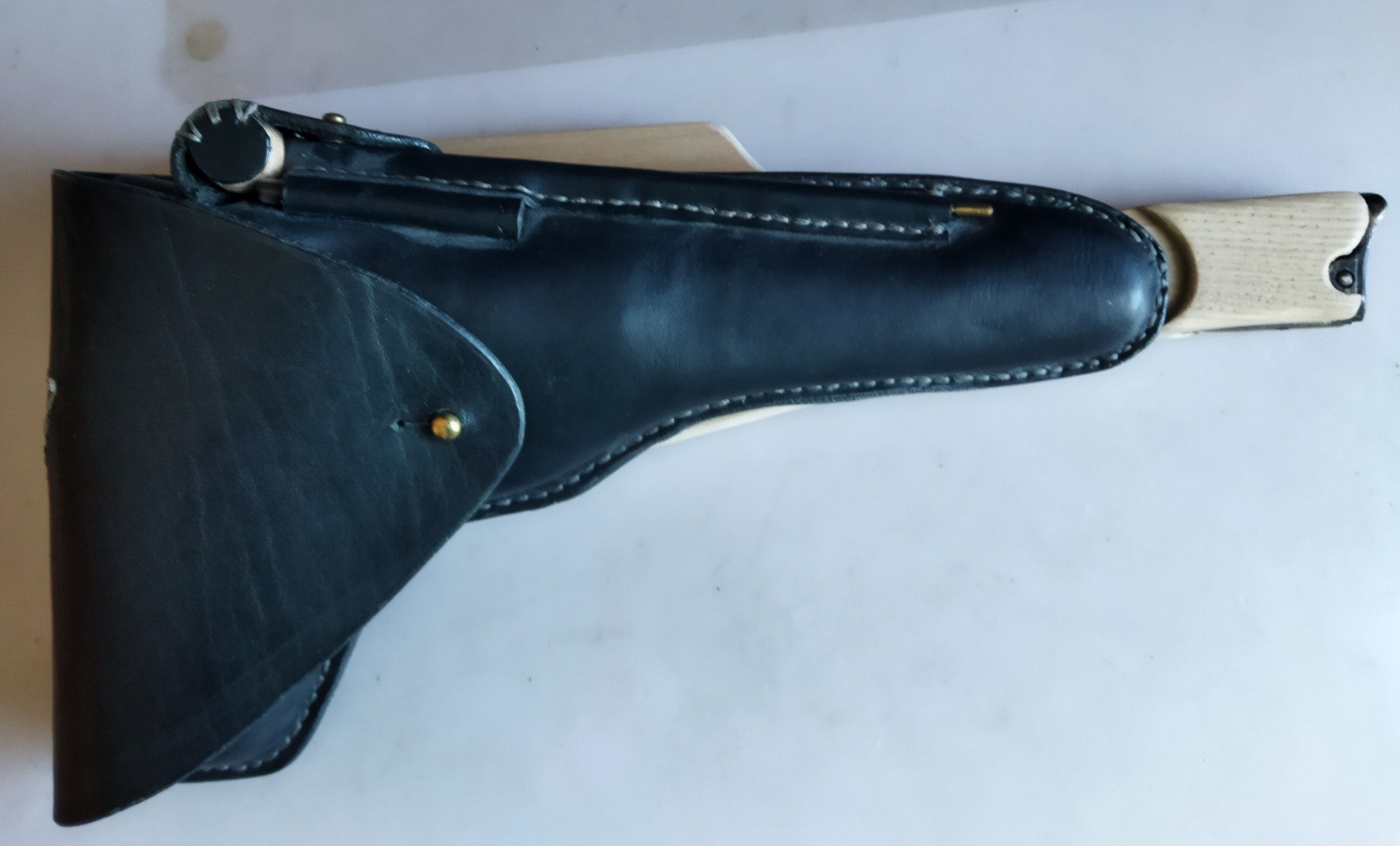

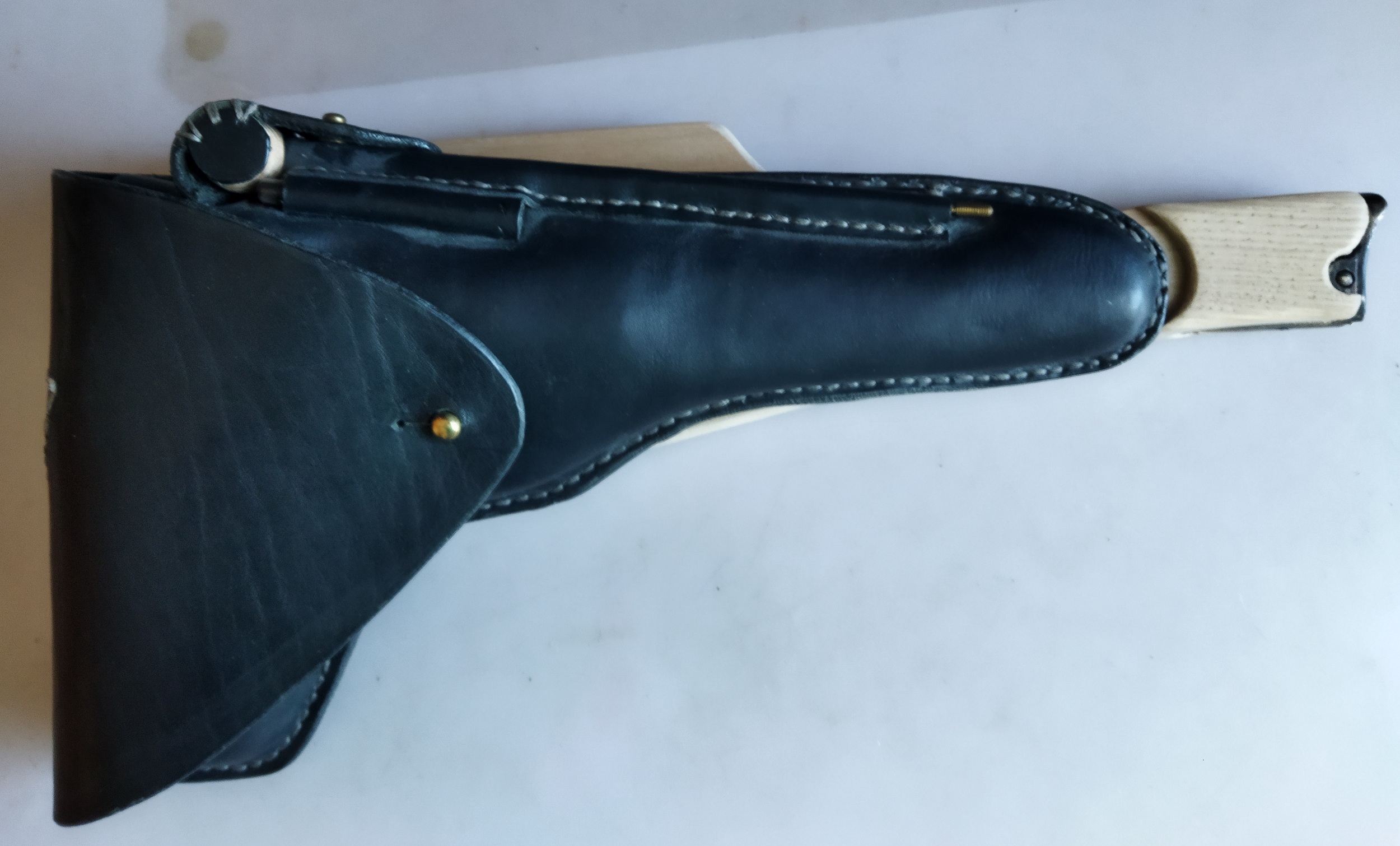

К деревянному плоскому прикладу с помощью ремней крепится кожаная кобура. Кобура сбоку имеет специальный
отсек для хранения шомпола. Клапан кобуры пристегивается к ремешку, который с помощью шурупов крепится
к деревянной части приклада с левой стороны. На тыльной стороне кобуры установлены две петли,
для крепления ремней. Пистолет Люгер .... носится в кобуре-прикладе на ремнях через плечо.
Кожаные чехлы для двух запасных магазинов могли носиться как на поясе, так и на ремне вместе с кобурой.
