Карабин Мосина из М1891

[Александр РБ]

Доброго вечера уважаемому сообществу! Выкладываю результаты начала реализации давно задуманного проекта по водворению в родное ложе Глетчеровского изделия М1891.
Загорелся начитавшись на Ганзе, на нашем ресурсе, есть еще много статей на эту задумку. Сразу решил, что будет карабин. Полноразмерная "великовата", для тренировки подрастающего поколения. Дерево заказывал у "Дикого Джека" на Ганзе. Пришло без проблем. Дерево, тогда было только на К44. Хотел березу, не фанеру. Пишут фанера "типа прочнее". Так мне уже в атаку и не ходить с ней. Отбегал свое, (типа шутка) по возрасту не призовут! Хотя если, надо то "смогем"! В засаде, лежа, так точно! Унесло в сторону.
Фото исходных материалов публиковать нет смысла на ресурсе этого полно.

[Александр РБ]

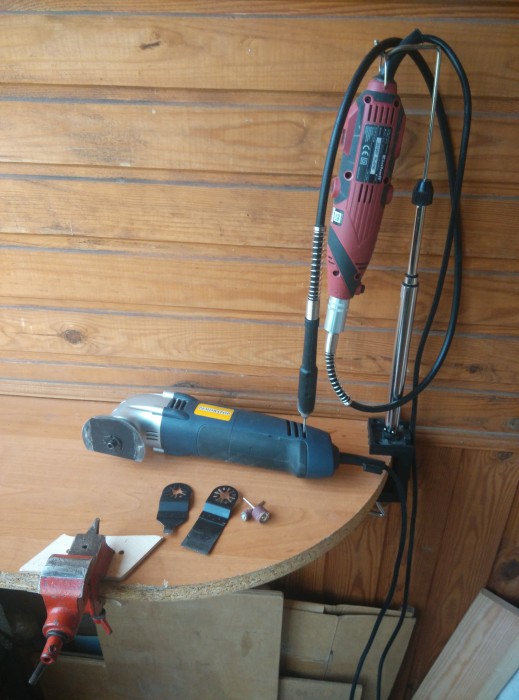

Для работы по дереву использовал, в основном, две приспособы.

[Александр РБ]

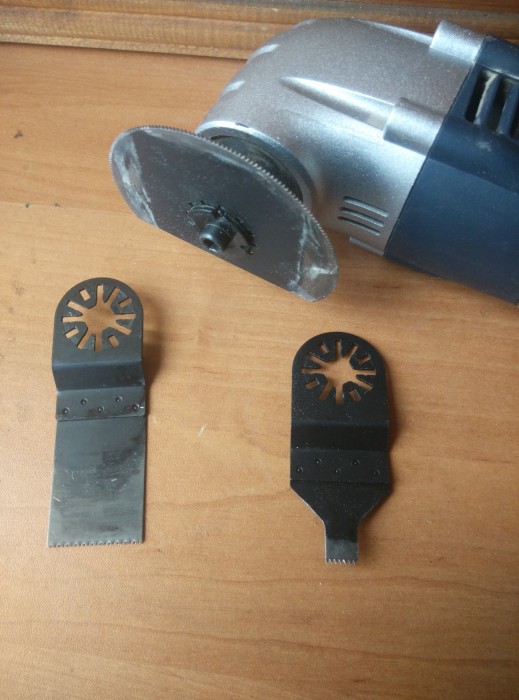

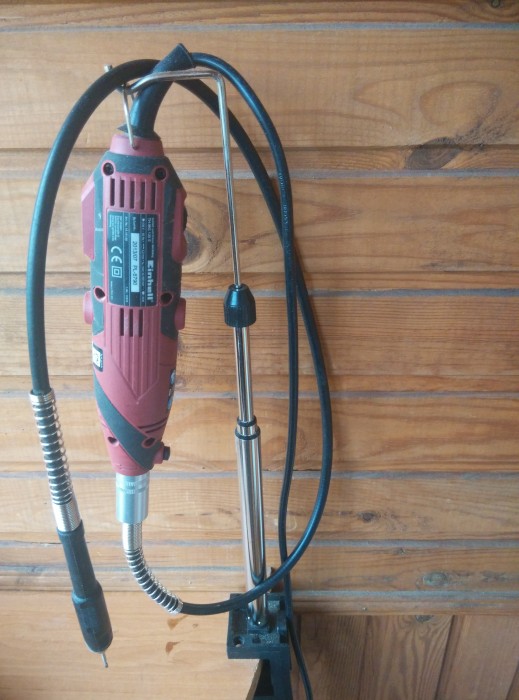

Со стамеской, как кто то писал, даже не думал связываться, очень грубая будет выборка, да и не подлезешь, береза точно по выкалывается. На стадии подгонки надо миллиметры ловить, а то и меньше. И то промахнешься. Небольшие выборки - дремелем с мелкой, "как у зубного" фрезой. Мясо подпиливал Реноватором. Вначале дисковой насадкой, потом добирал пропил вертикальными насадками., Ну и наждачку, ни кто не отменял. Березу она берет хорошо. Где подчистить, немного снять. Напильники и надфили тоже в деле.

[Александр РБ]

Последовательность выбрал такую:

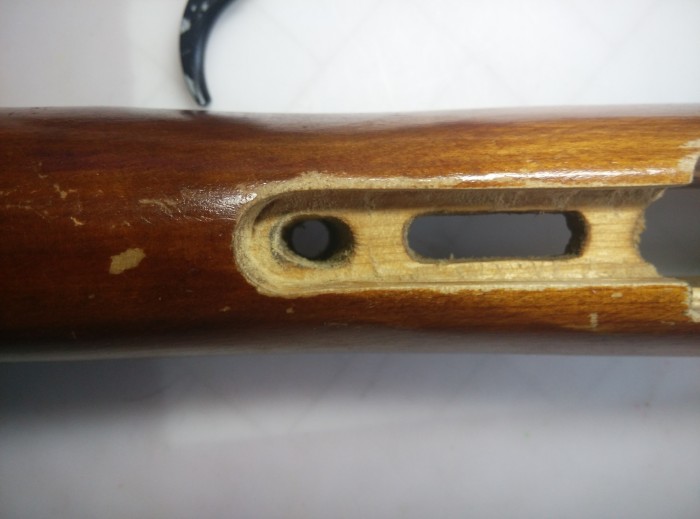

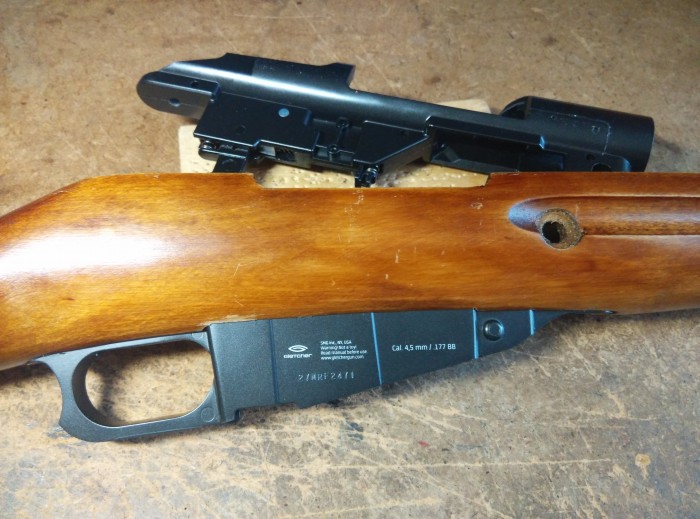

1. врезка магазинной коробки.

[Александр РБ]

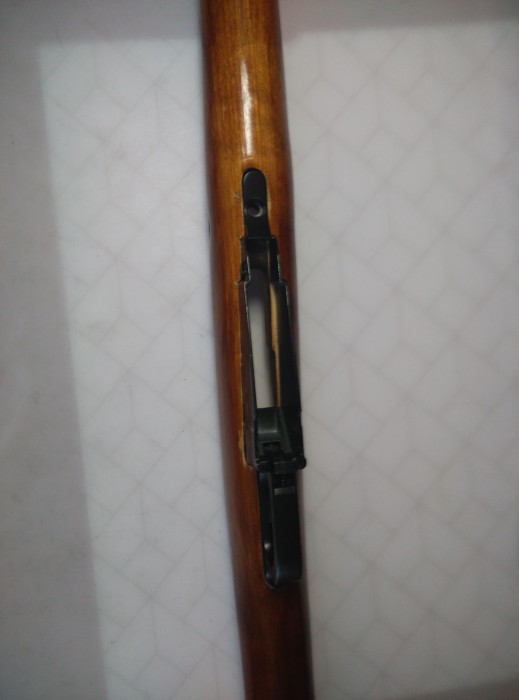

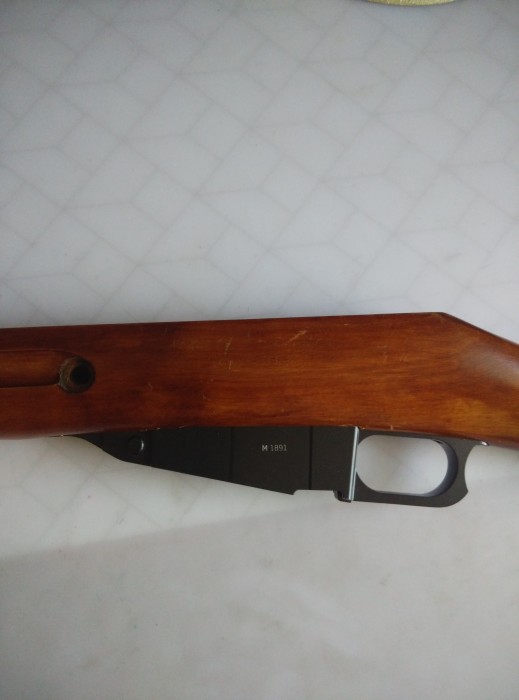

Да! Надо быть очень аккуратным с глубиной выборки под винтами с обеих сторон. Или потом придется что то подкладывать. Магазин будет подклинивать, если какая нибудь не соосность магазинной и ствольной коробок. Я долго не мог полять, почему магазин не отщелкивается, он подпружинен изнутри, пока не нажал на спусковую скобу коробки влево. Он сразу, же выскочил. Подложил зубочистку справа от винта, затянул. Коробка встала на место. Магазин работает. Эти мелочи, после отладки можно будет устранить, вклейкой дерева или холодной сваркой.

[Александр РБ]

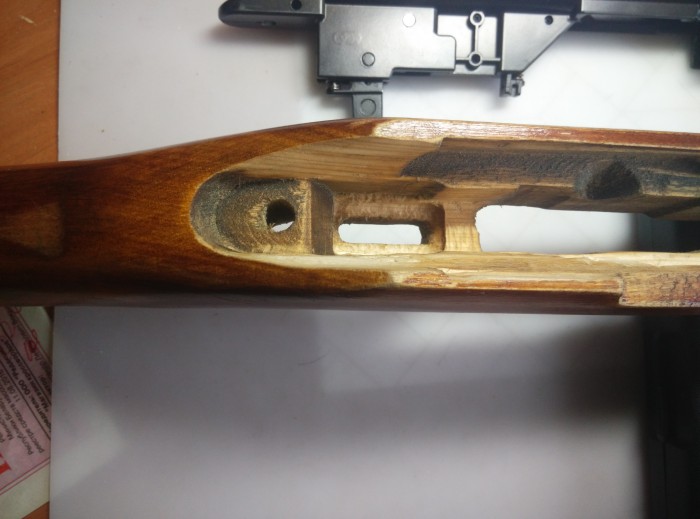

2. Врезка ствольной коробки.

[Александр РБ]

Да! И многочисленные примерки, примерки, примерки....... Промахнешься, потом сложнее, назад уже не отыграешь.

[Александр РБ]

После многочисленных примерок и установки ствольной коробки в дерево, надо немного "скорректировать" отверстие под "длинный" винт, что вкручивается сверху в магазинную коробку у спусковой скобы. Оно в "Глетчеровском" варианте немного смещено назад. Круглый надфиль и потом напильник в помощь.

[Александр РБ]

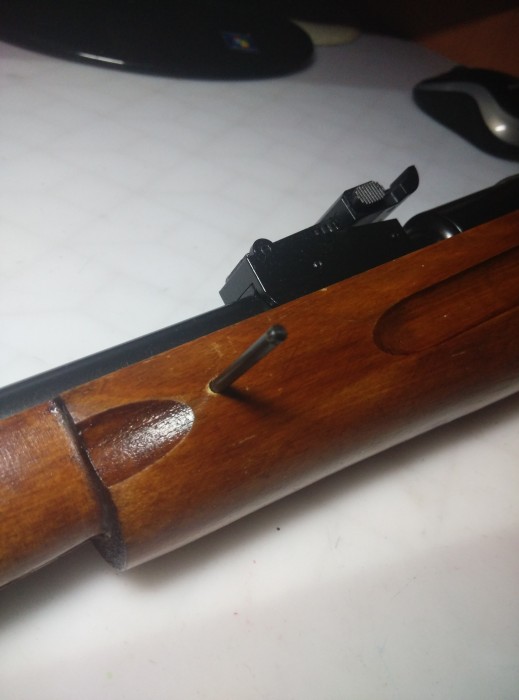

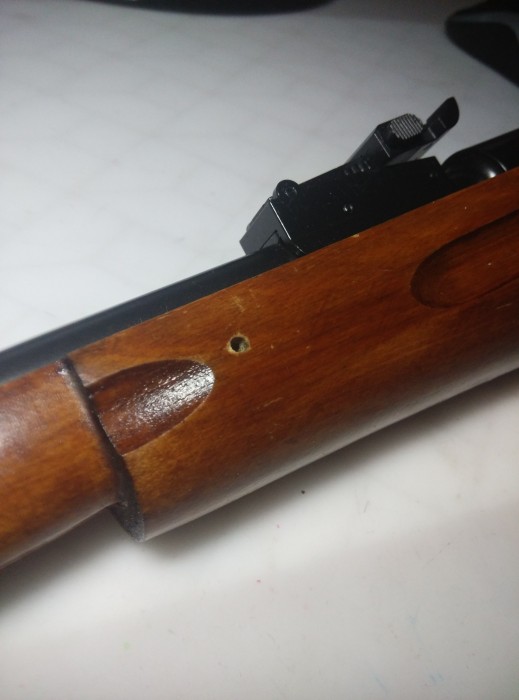

3. Вырез под крепление ствола и отверстия под боковой штифт (в оригинале карабина этого нет). Отверстие под штифт надо высверлить очень точно, что бы попасть в само отверстие крепления на глетчеровском стволе.

[Александр РБ]

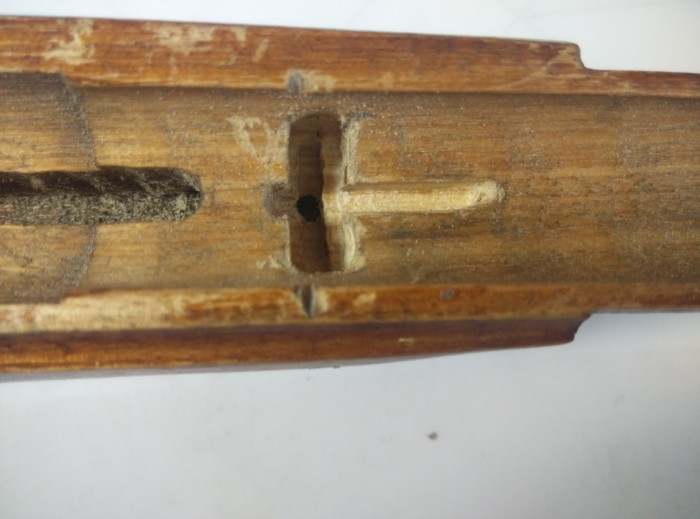

Процесс "попадания" в отверстие придумал не я, это мастера на просторах "паутины". Для "прицеливания" используем отверстия нагеля мосинского ложа и глетчеровского. Диаметр мосинского чуть больше. Изолента на прутке нужного диаметра решает вопрос. Через глетчеровское ложе заводим сверло, 3 мм. и потихоньку, выровняв продольные оси обоих лож, сверлим первое отверстие. Ставим ствол. Проверяем "попадание". Если ОК, а по другому, у НАС, быть не может, убираем предыдущую конструкцию с глетчеровской ложей, она уже не нужна. Крепим ствол родным, пока глетчеровским, нагелем и уже через первое отверстие в дереве, отверстие в креплении ствола, выходим тем же сверлом насквозь. Как то так, может мудрено объяснял, но каждую мелочь снимать в процессе, просто забывал.

[Александр РБ]

Про нагель. На глетчере он из сплава, резьба хилая, чуть подтянул и "слизалась". Родной Мосинский - СТАЛЬ. Надо только чуть увеличить отверстие в выступе крепления ствола глетчера. Да и смотреться он будет "как родной".

[Александр РБ]

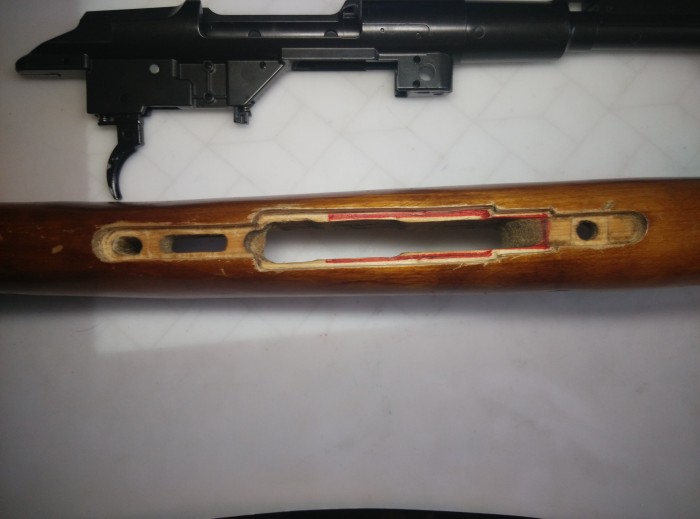

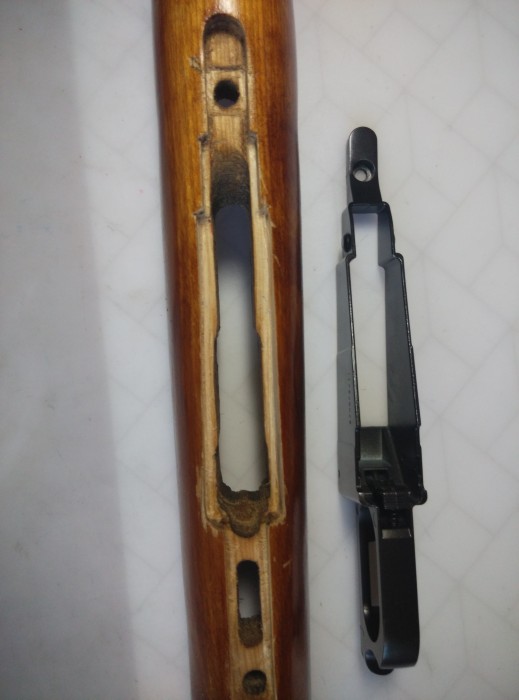

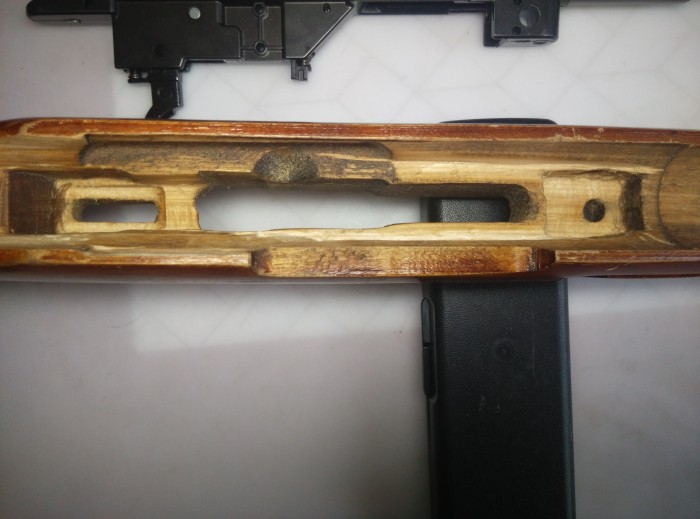

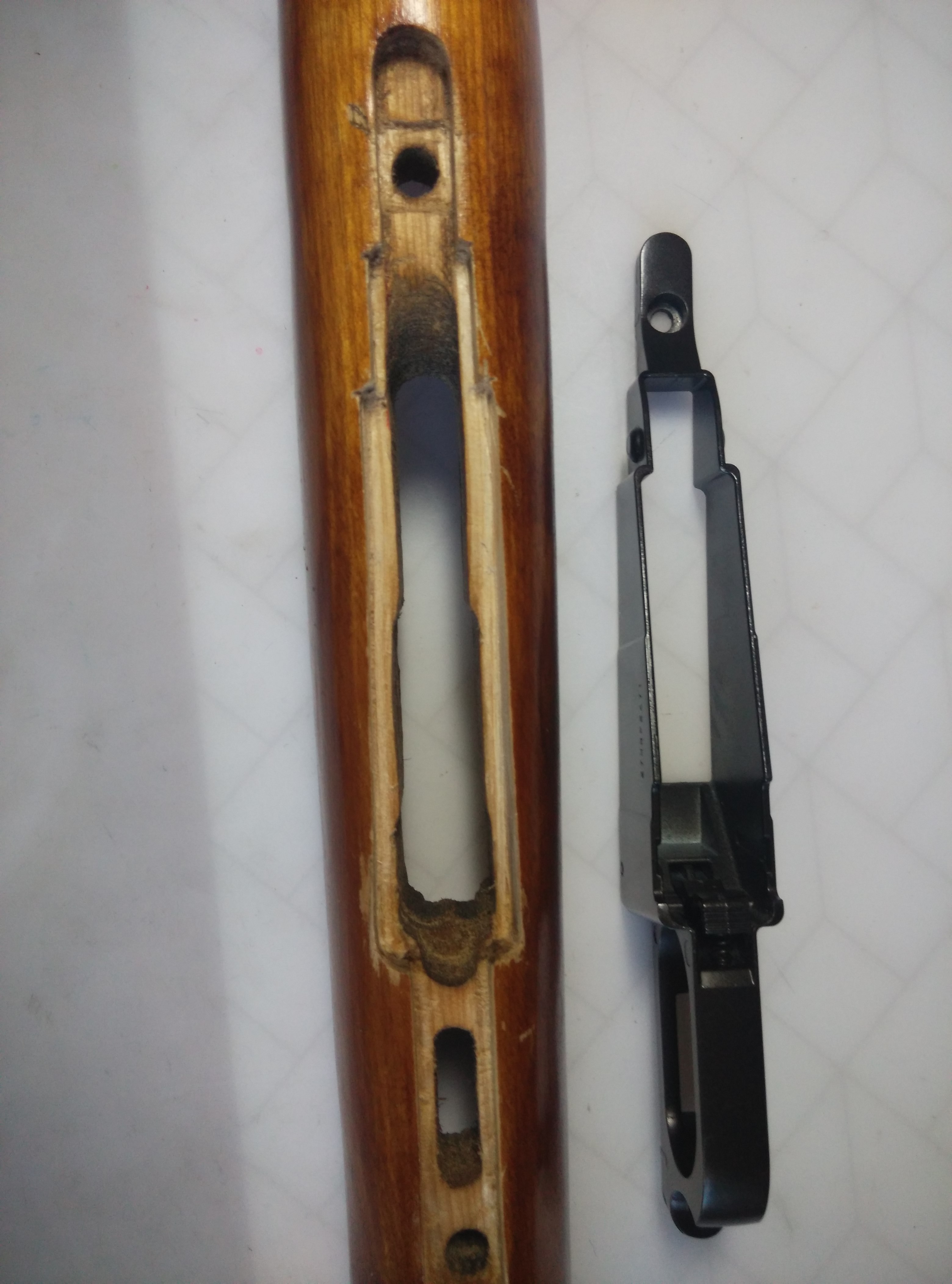

4. Самое "кропотливое". Выборка "мяса" под магазин. Просто "убираем все лишнее". Размечаем с низу, со стороны магазинной коробки.

[Александр РБ]

Пропиливал реноватором, круглая насадка, ей намечать длинный пропил удобно, потом добиваем вертикальными насадками. Напильник, наждачка. И примерка, примерка, примерка ...., но уже с наложенными коробками, вначале магазинной, потом с обоими. Ловим "клины" магазина, не соосности, устраняем, подпиливаем мельчайшие огрехи в дереве. Это только дремель с "зубной" фрезочкой. Береза весьма не однородна по плотности и иногда, где тверже, оставались небольшие выступы в плоскостях, это надо вычислять и убирать. Они создают "непонятки", мешают встать детали точно по месту.

[Александр РБ]

В общем, если что, "зыбным врачем" уже смог бы. Че там пилить, то в зубе? Мелочь. (Шутка). Не то образование!

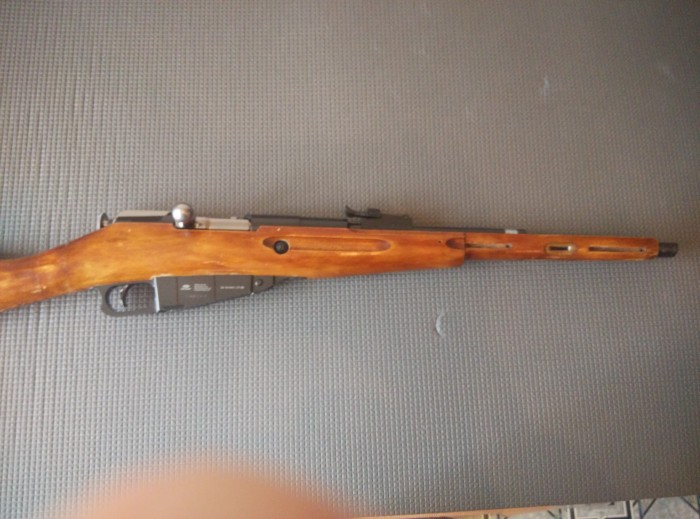

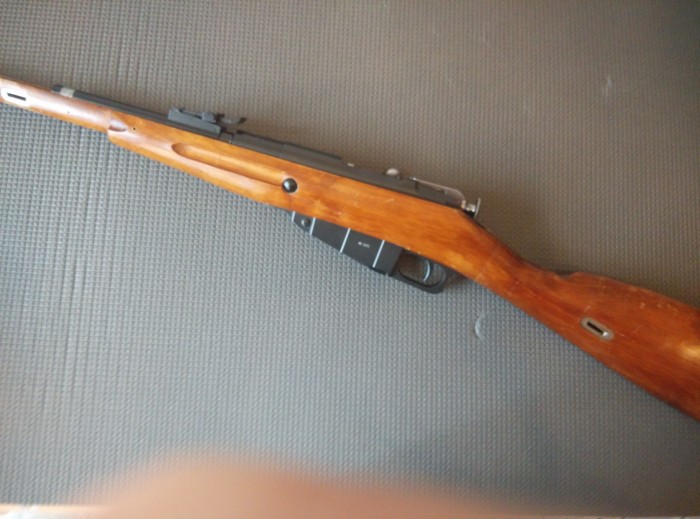

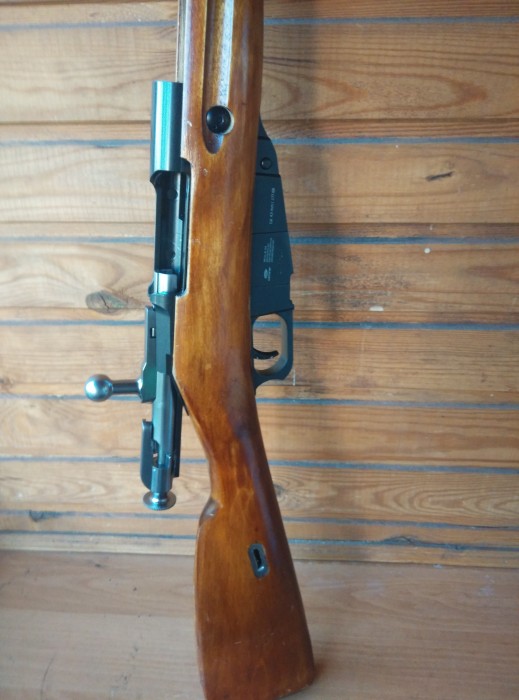

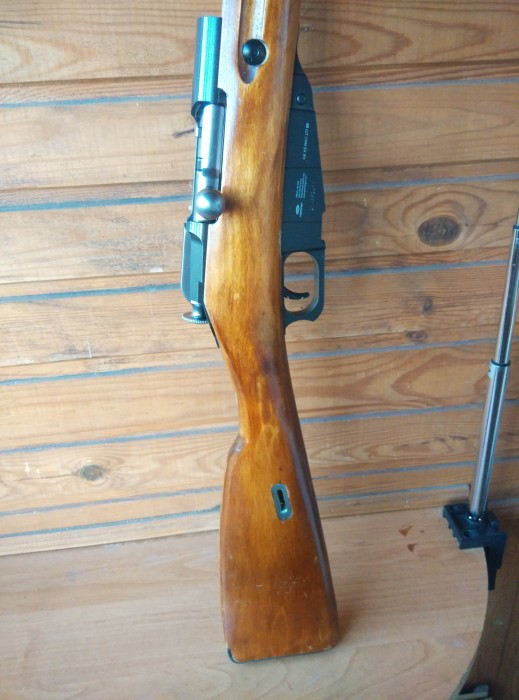

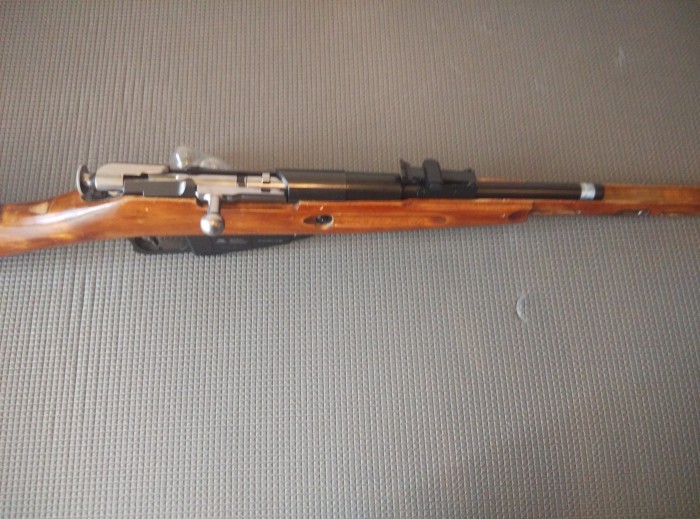

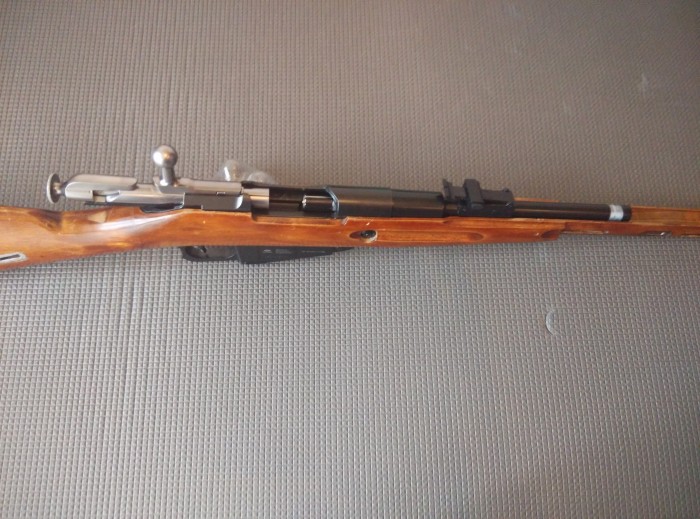

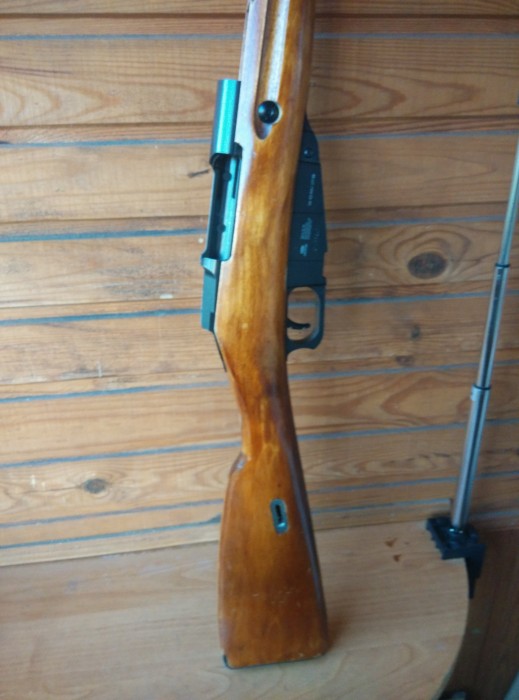

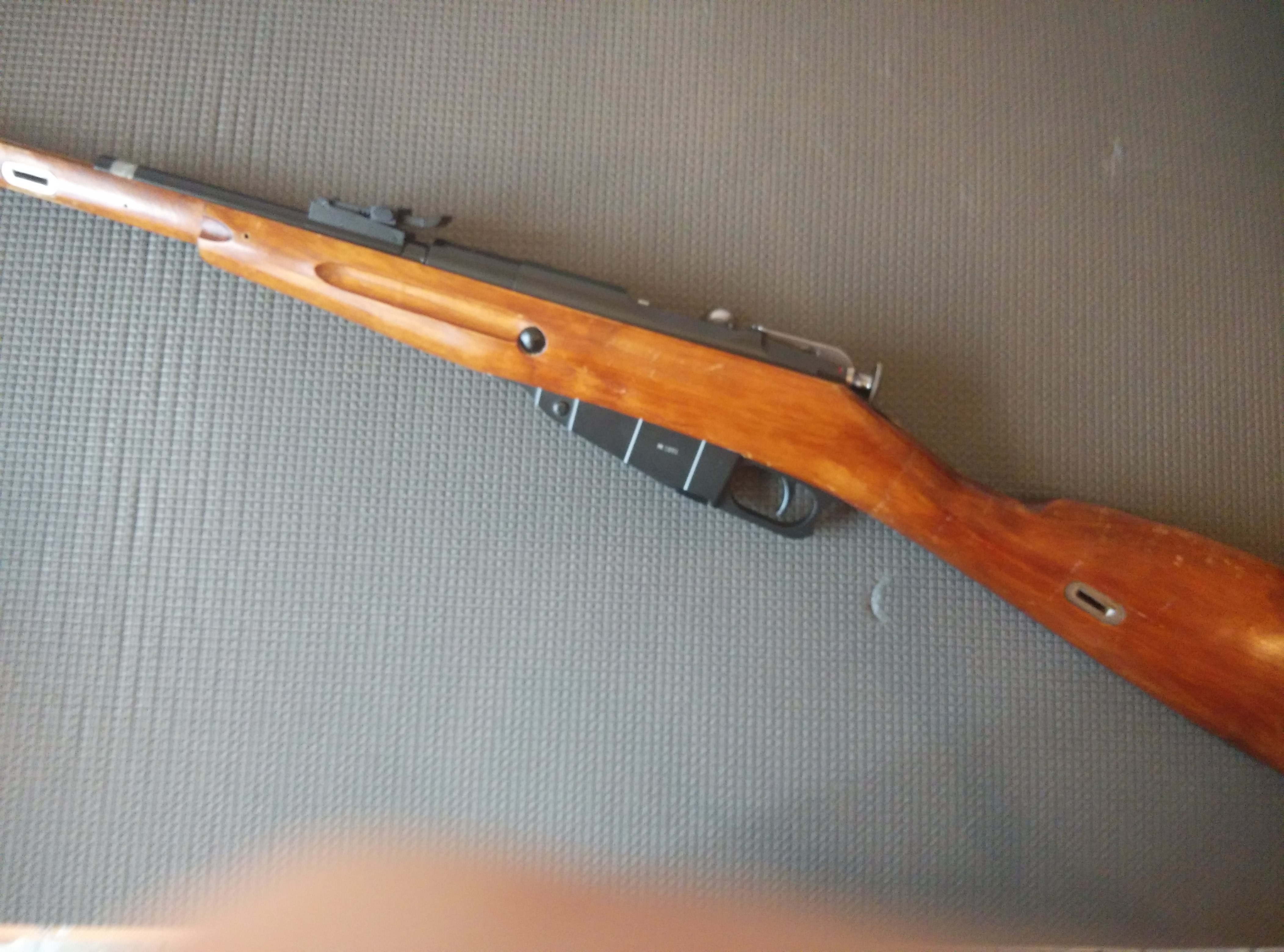

Собираем все в "кучу". Смотрим что получилось.

[ershik7498]

Начало хорошее. Такой же проект выполнил пару лет назад Сергей Акбарс.
Он насколько знаю много их потом повторил. Вышло довольно классно:

Вот его тема: Cсылка скрыта. Для просмотра необходима регистрация на форуме или войдите на форум.

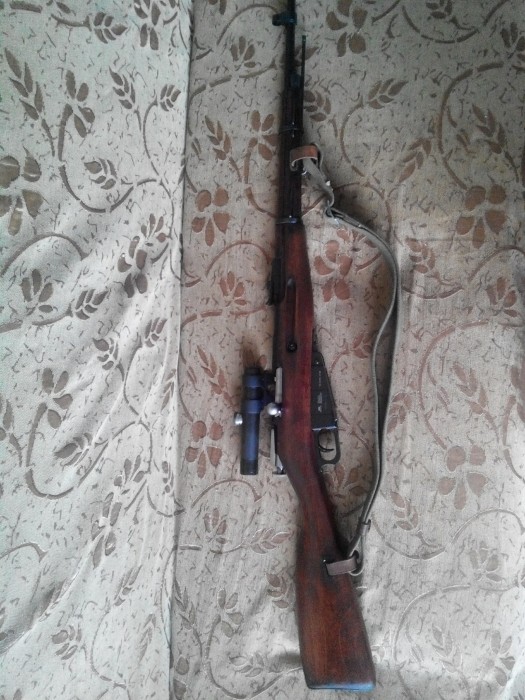

Потом Денис Шефилд сделал стилизованный карабин Мосина из "Мурки". Вышло здорово:

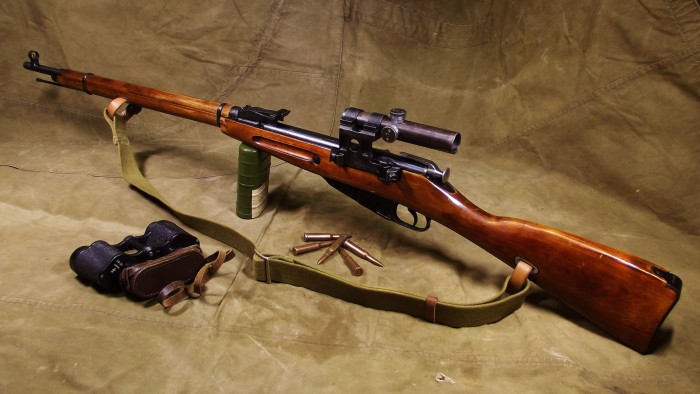

А потом из невзрачного "Шанхая" с которого было дело рвала животы большая аудитория на "Барахолке"-Денис создал вот такую шедевральную винтовку Мосина. Просто чудо,а не работа!

Ссылки на его темы-вдруг что-то окажется полезным:
Cсылка скрыта. Для просмотра необходима регистрация на форуме или войдите на форум.
Cсылка скрыта. Для просмотра необходима регистрация на форуме или войдите на форум.
Ну а наглядевшись на их работы,я загорелся.... Карабины Мосина из "Мурки" и ИЖ-38,перед ними СВТ-40(скт-40) из "Мурки" кое как осилил....
Конечно на базе Глетчер куда антуражнее выходит в итоге карабин Мосина С.И.
И затвором поклацать можно,курок/предохранитель работает.
В общем удачи,Саша,в наработках и ждём итога. Фантазии тебе не занимать и руки правильные! Всё выйдет!!!
