Воздушки - для тренировки и развлечения. ОФФтопик ...

[Petr80]

ppp4
это понятно, заказал модер бюджетный, если будет не эффективен выкину потроха и буду у местных токарей заказывать свои разработки

[чужой]

Внутри обработка хорошая. С торцов отверстия просверлены центрально, а вот когда я его половинил (пилил по середине) отверстие не по ценру распила было. Т.е. канал просверлен неизвестно каким образом дугой.

Это и у известных производителей встречается сплошь и рядом .

[Petr80]

Дело в том что воздух по пути наименьшего сопротивления пойдет. А это совсем не туда куда ты задумал. Для эффективного снижения звука ему нужно: 1 - расшириться; 2 - "закрутиться" внутри модера в завихрениях, что замедлит проистекание воздуха наружу. Поэтому без нескольких преград на пути воздушного потока не обойтись.

ну так в боковых камерах низкое давление + сопротивление клапана а впереди пулька, давление в камерах и за пулькой выравнивается, пулька проходит дальше давление за ней падает а тот воздух что попал в ловушки остается высокого давления. Как самостоятельного модуля эффективность не слишком высока но в составе системы думаю поэффективней просто шайб. Максимальный эффект конечно будет если резать клапана прямо на конце ствола и разогнаная пуля уже вылетает за счет инерции и остаточного давления.

[Псих с воздушкой]

Без этой втулки с отверстиями и резинками тупо камера большого объёма будет эффективнее.

[bvrok]

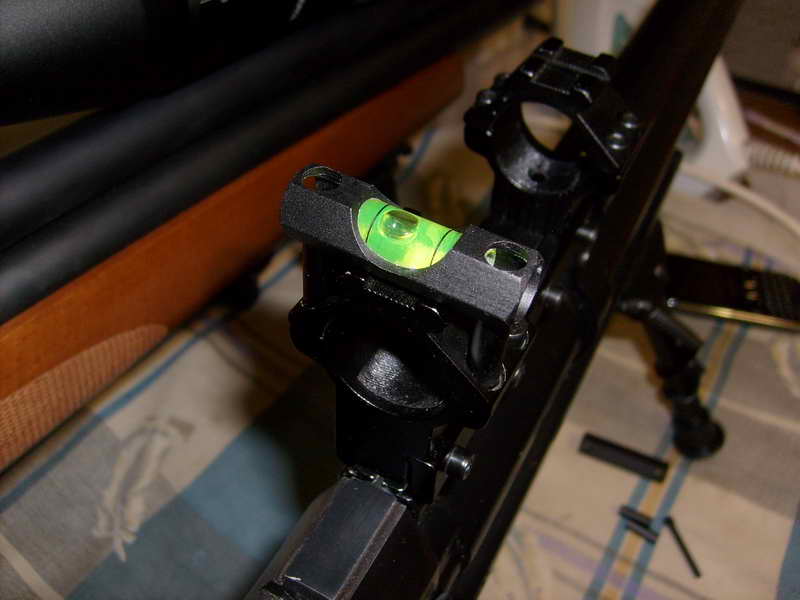

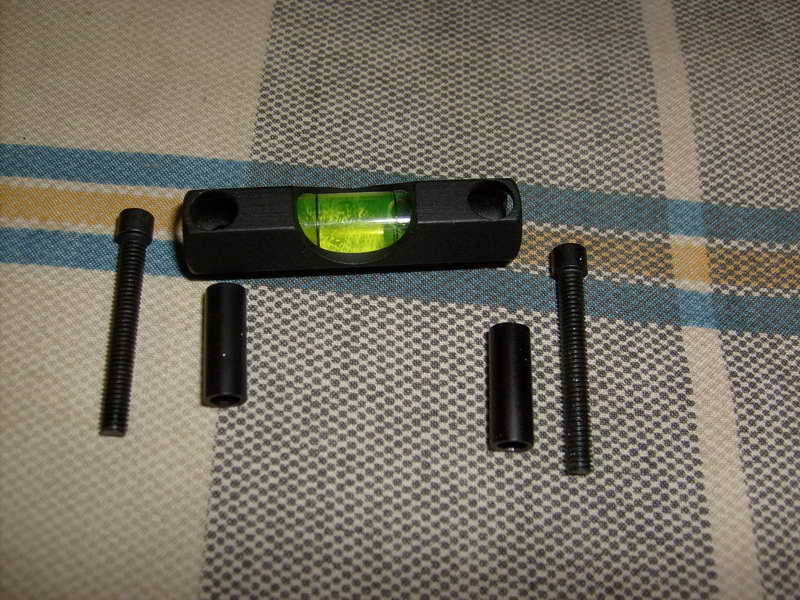

Граждане, а у нас никто такой красоты в продаже не видел?

Вложения

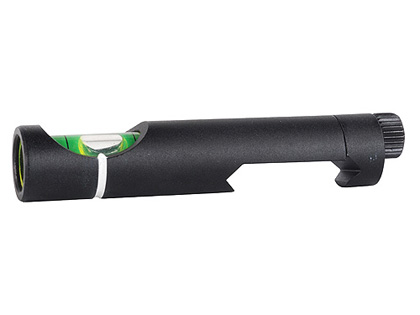

Уровень с крепом на вивер


[116aavl]

bvrok
у меня есть 2 штуки только с креплением на кольцо под дюймовую трубу и под 30мм, могу подогнать по спекулятивной цене

[SanSanish]

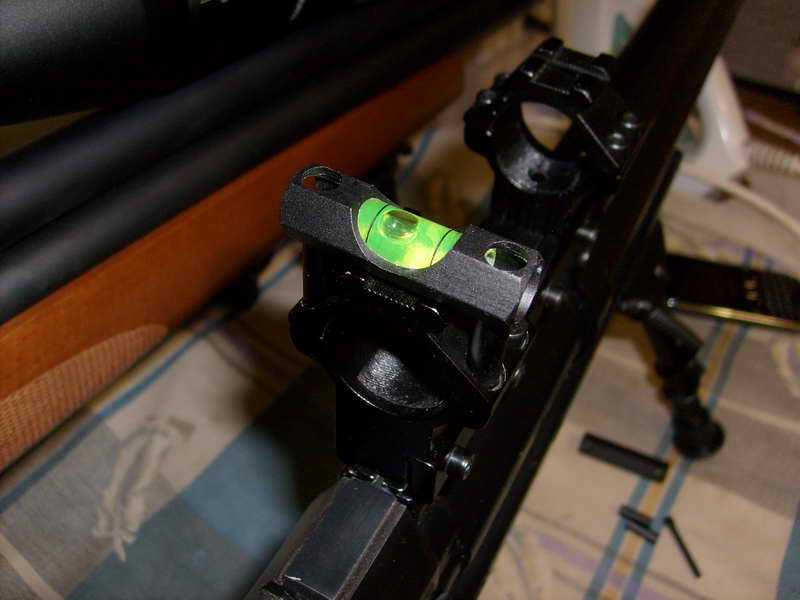

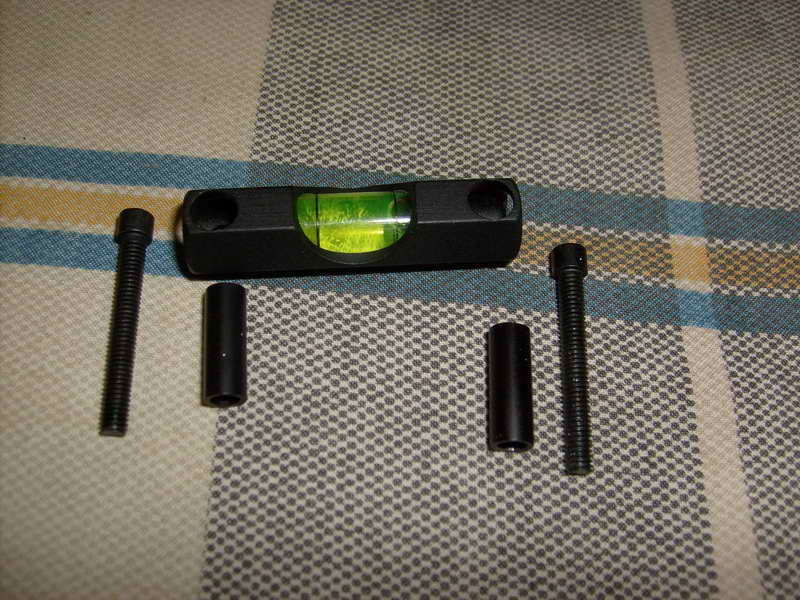

Забавная идея. И в принципе исполнимая самим "на коленке".

[bvrok]

Забавная идея. И в принципе исполнимая самим "на коленке".

Это кому как...

Вложения

Подвиг интеллигента.
Сергей Корсун.

[Псих с воздушкой]

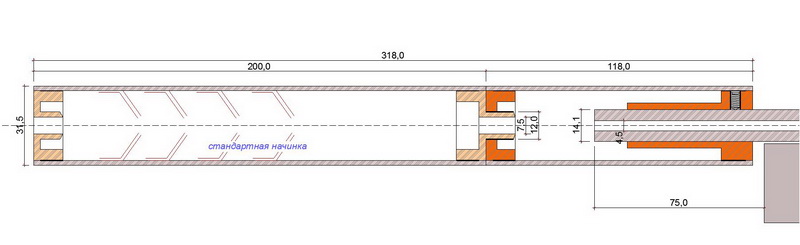

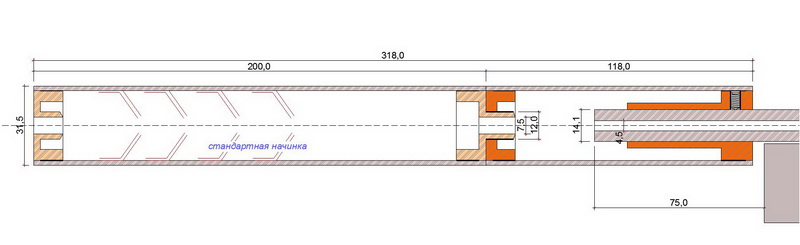

Вот одна схемка, это для ознакомления, вполне себе приличный модер. Конусы можно вертикальными перегородками заменить, тогда интервалы между ними нужно увеличить. Увеличение диаметра трубы радикально поднимает эффективность.

[ppp4]

Вот одна схемка, это для ознакомления, вполне себе приличный модер. Конусы можно вертикальными перегородками заменить, тогда интервалы между ними нужно увеличить. Увеличение диаметра трубы радикально поднимает эффективность.

_новый размер.JPG

Я сення на работе частично освоил автокад, модер уже могу нарисовать


Решил делать такого вида, начиная со ствола: пустая камера в виде трубки с отверстиями(для поджима шайбы с наствольной резьбой - это отдельный от всей конструкции элемент) --> (дальше все цельное) отсекатель в заднюю камеру -> флейта до конца трубы --> удлиненная резьба вместо родной пробки(для поджима и для наворачивания сверху дополнительного стакана) --> стакан на резьбе с парой отсекателей (как снимающийся допмодер)

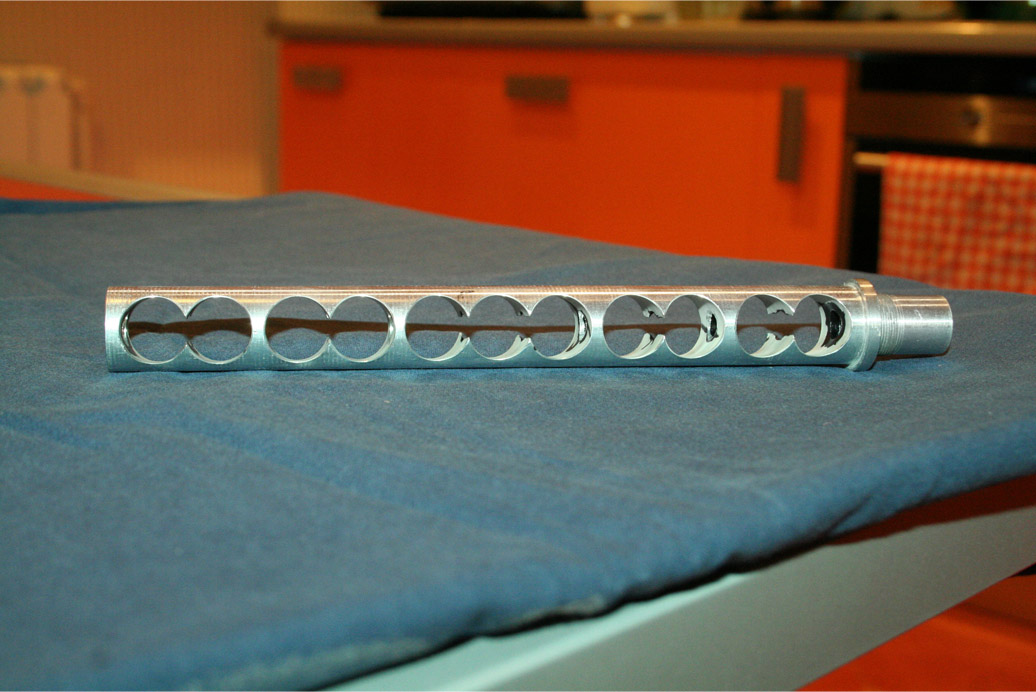

Во всей этой истории мне непонятна только эта флейта, какого вида ее лучше делать? Та, что на картинке выше, какая-то подозрительная конструкция! Щас скачаю автокад и попробую нарисовать всю эту страхоту :)

[Псих с воздушкой]

Cсылка скрыта. Для просмотра необходима регистрация на форуме или войдите на форум.

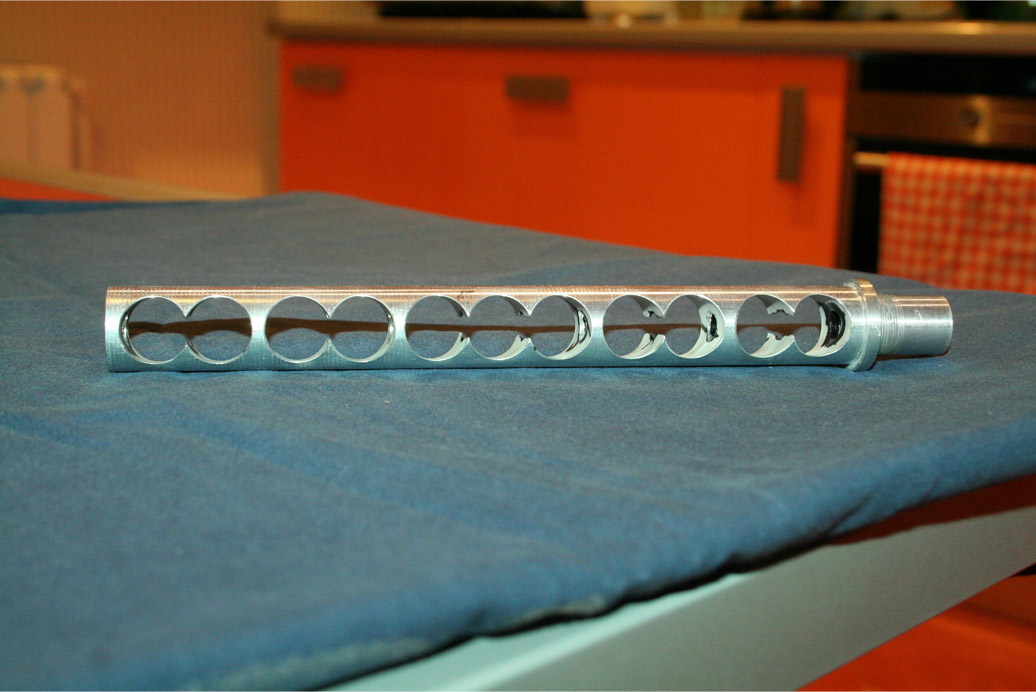

Иногда делают пару-тройку первых отверстий повернутыми по оси на 180 градусов.

[116aavl]

А еще гдето я видел модер там в корпусе в районе задней пробки по периметру микродырочки насверлены и войлок внутрь под ними запхнут . Тобиш чтоб потиху стравливало давление сзаду, а войлок этот пшик глушит. Вот можете проверить за одно эффективность этой рацухи.

Последний раз редактировалось 116aavl 26 апр 2013, 17:12, всего редактировалось 1 раз.

[Псих с воздушкой]

В Эваниксе из задней камеры давление отводит в кожух а в нём есть отверстие миллиметра в 3 для стравливания...

[ppp4]

http://img.allzip.org/g/25/orig/6863029.jpg

403 Forbidden

[Псих с воздушкой]

ppp4
Да поставь себе нормальный браузер наконец!
