qb 78 deluxe - бюджетный винтарь

[116aavl]

Ну вот так он выглядит, можно даже резьбовой сделать и на резьбовой синий (средний) гермет посадить на резьбу, а сверху где коробка уплотняется резиночкой. Ну и все размеры взависимости папа или дите по месту - клапан рассверливать по любому - он просто тупо туда не влезет, а внутренний диаметр перепуска 3,9/4,5 соответственно дитё/папа. Если будеш на папу делать и мне один плиз за компанию



ЭТО НА ДИТЁ
на папу поперечные размеры соответственно увеличивай

[DEN120]

Делать то буду я!Но это уже не родной перепуск,а гудвин просил родной.Если я сделаю ему такой,он закалупается искать метчик м6*0.5 чтобы доработать корпус клапана.

[116aavl]

или без резьбы и снизу вторую резинку, как Гост делает или капролон просто в форме трубочки сделать на сантиметр длиннее -он там по месту отрежет

[DEN120]

Так мне то нужны диаметры какие нужно делать,а то не влезет или болтаться будет.ХЗ какой у него диаметр в корпусе.Ты ж знаешь что я люблю чтобы все было точно.

[116aavl]

Так мне то нужны диаметры какие нужно делать,а то не влезет или болтаться будет.ХЗ какой у него диаметр в корпусе.Ты ж знаешь что я люблю чтобы все было точно.

в родную дырку в клапане полюбому не влезет - она мала под перепуск с нормальным внутренним диаметром - ее рассверливать по любому придется



вот тут вся теория расписана Cсылка скрыта. Для просмотра необходима регистрация на форуме или войдите на форум.

[DEN120]

У гудвина какой то кит,а не родной клапан и хз какое там отверстие и сколько можно рассверлить.

[Александр70]

Где то мелькала ссылка на капролоновые клапана для кубика. Пошлите куда надо . Или может кто поможет с приобретением в Орше?

[Hawk80]

Не в обиду продавцу капролоновых клапанов, но Александр70, он без доводки не станет. В моем клапане например, имеется несоосность штока и капролонового тела.
Без доводки на станке не поставишь.

[Александр70]

Сегодня была не была выдавил шток клапана из латунного тела. Выточил на станке фторопластовый цилиндр и напресовал на старый шток. Сижу вот клацаю затвором и вхолостую "чпокаю". Пока 50 раз чпокнул. Завтра посмотрю если давление держит, так и капролоновый не понадобится. Замудрил пробку новую с самодельным клапаном. Заправляю от огнетушителя через тормозной автомобильный шланг. Работает. Неудобно накручивать, выкручивать из пробки. Какие и где "мама-папа" надо куплять для стыковки. Такие как авторынках подойдут, что для воздуха "быстросьёмы"?

[Александр70]

Точил латунный перепуск как на чертеже выше. Резал резьбу в клапане обычную М6. При закрутке в клапан подматываю немного фум-ленты на резьбу перепуска и осторожно плоскогубцами заворачиваю. Вот думаю точить новое тело клапана одной деталью с удерживающей стальной пробкой, чтобы сделать герметизацию (поставить колечки) по штоку клапана. Думаю туда сильно сифонит. Смазка не держится и шток довольно свободно гуляет в теле клапана. Делал кто что подобное?

[DEN120]

Что такое стальная пробка?Что значит тело клапана с с удерживающей стальной пробкой?Ниче не понял.Герметизировать шток клапана резинками наверное не очень хорошая идея,так как сталь по резине будет хреново скользить.Отсюда и все последствия.

[116aavl]

Угу, надо клапон герметезировать, резинка со штоком нормально дружат - в изделиях Крюгера именно такое уплотнение, а подобрать идеальную пару клапан-шток чтобы не сифонило практически не реально, да и она быстро протрется и будет сифонить.

[116aavl]

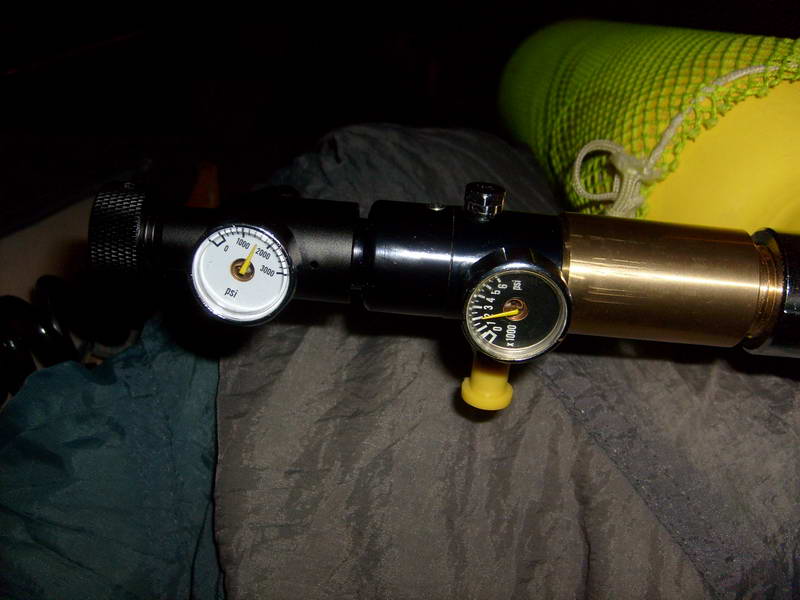

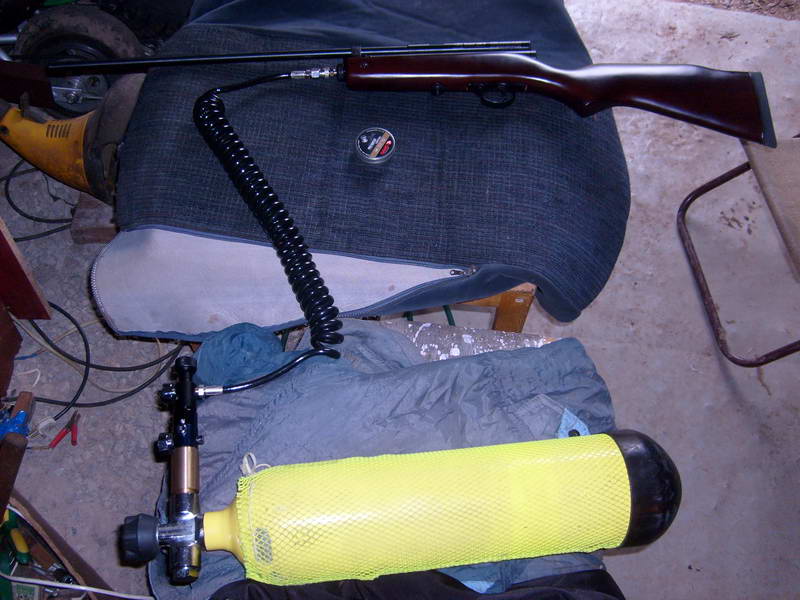

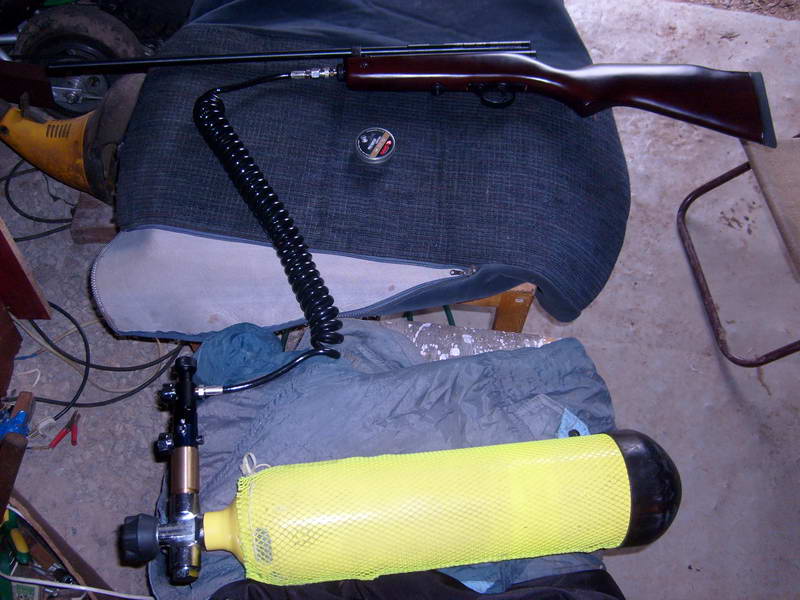

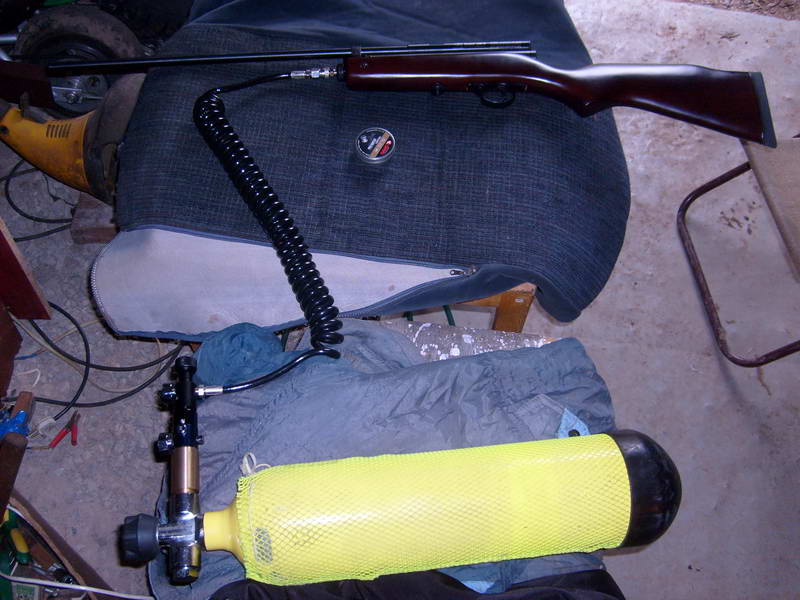

Вот доделал установку для оПЦПэшивания любых девайсов. С кубиком 79-м работает идеально. Редуктор как часы - выстрелы +-1 мыс . Одной заправки хватает на много-много . И не надо киты и резики . Спасибо DEN120 за переходник на балон

[Valdik]

А как эту чудо-красоту с собой носить????? Настоящий аквалангист получается)))))) И хде отчёт по характеристикам?? Скоростя и т.д.?
А с 78-м это замутить можно? Я так понимаю, тока пробку на резик типа ГосТа нуна?

[DEN120]

116aavl ,да не за что.Всегда помогу чем смогу,обращайся.
