Карабин Мосина обр.1944г. на базе "ИЖ-38" своими руками...

[Maike]

Какой ты гуру. Просто наверное еще не придумали такое звание для таких ,как ты.. Попробую. Заслуженный мастер - Золотые руки Республики . Подойдет. Класс !!!!!!!!!!!!!!!!!!!!!!

[ershik7498]

Спасибо за тёплые слова,Гена!!!

[ershik7498]

Ну,граждане присяжные и заседатели! Теперь с уверенностью могу сказать-данный проект закончен на 100%!!!!
Как и хотелось мне,совместными трудами мы с Русланом замутили то самое дополнение к моему пневматическому карабинчику.
Та самая обещанная вам в конце обзора "изюминка" -складной штык к карабину Мосина С.И.
ВНИМАНИЕ!!! ХОЛОДНЫМ ОРУЖИЕМ НЕ ЯВЛЯЕТСЯ! ЭТО ПЛАСТИКОВАЯ ЦАЦКА!!!

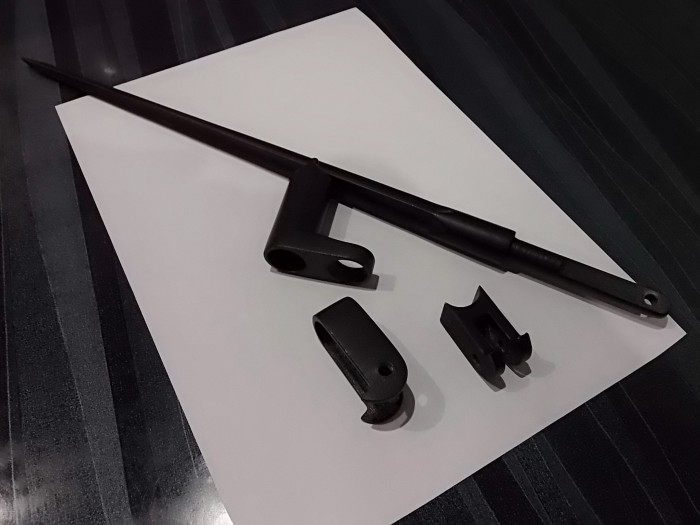

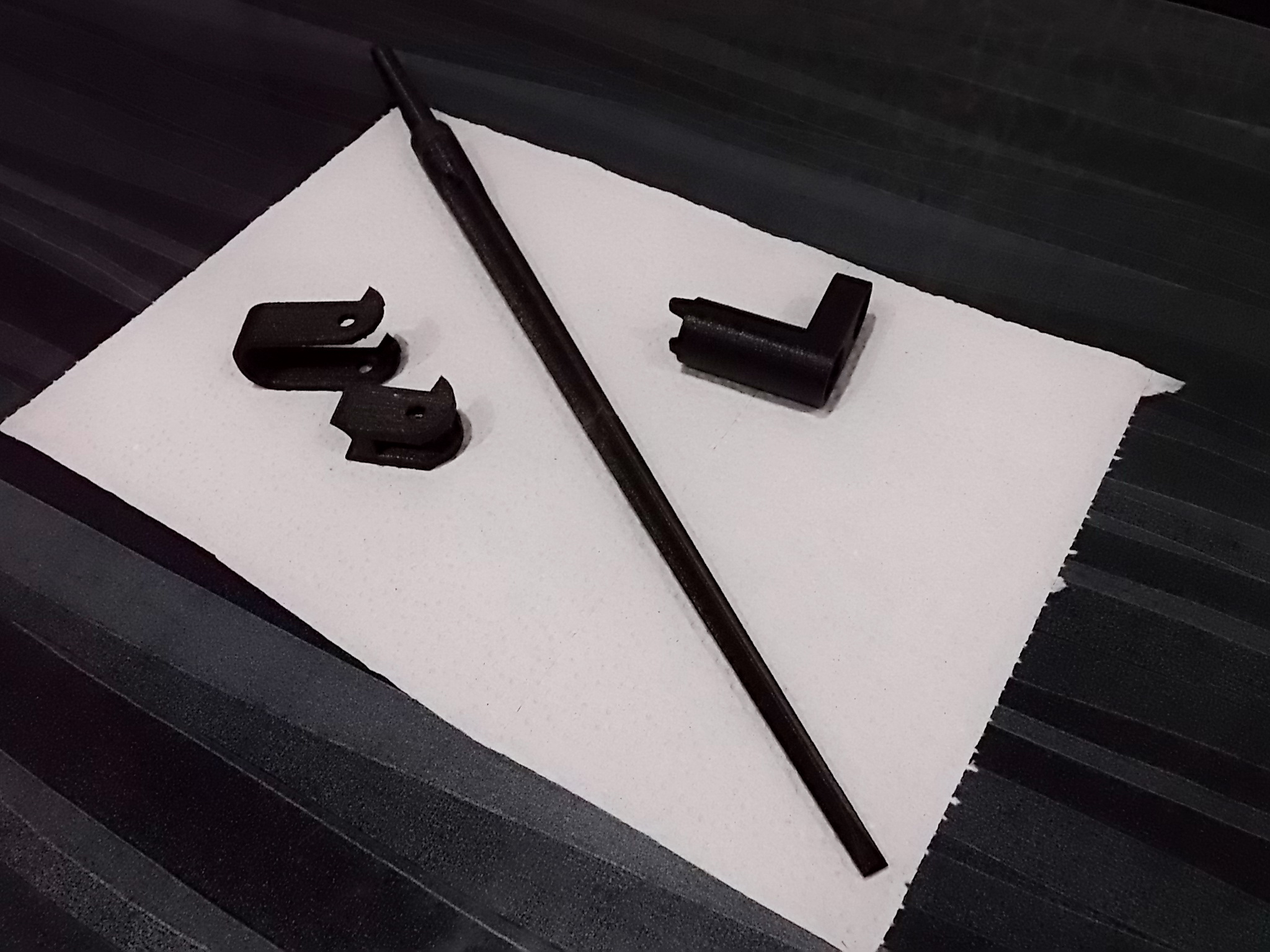

Штык выполнен из пластика-был напечатан Русланом со всеми дополнительными деталями-кроме самого штыка были сделаны: муфта+сборный хомут с осевым винтом. Всё сделано по чертежу оригинала,поэтому всё как нельзя лучше подошло. Хомут решено было сделать разборным т.к. намушник у меня не снимается с фальшствола. Итак-сначала приехал весь набор ко мне:

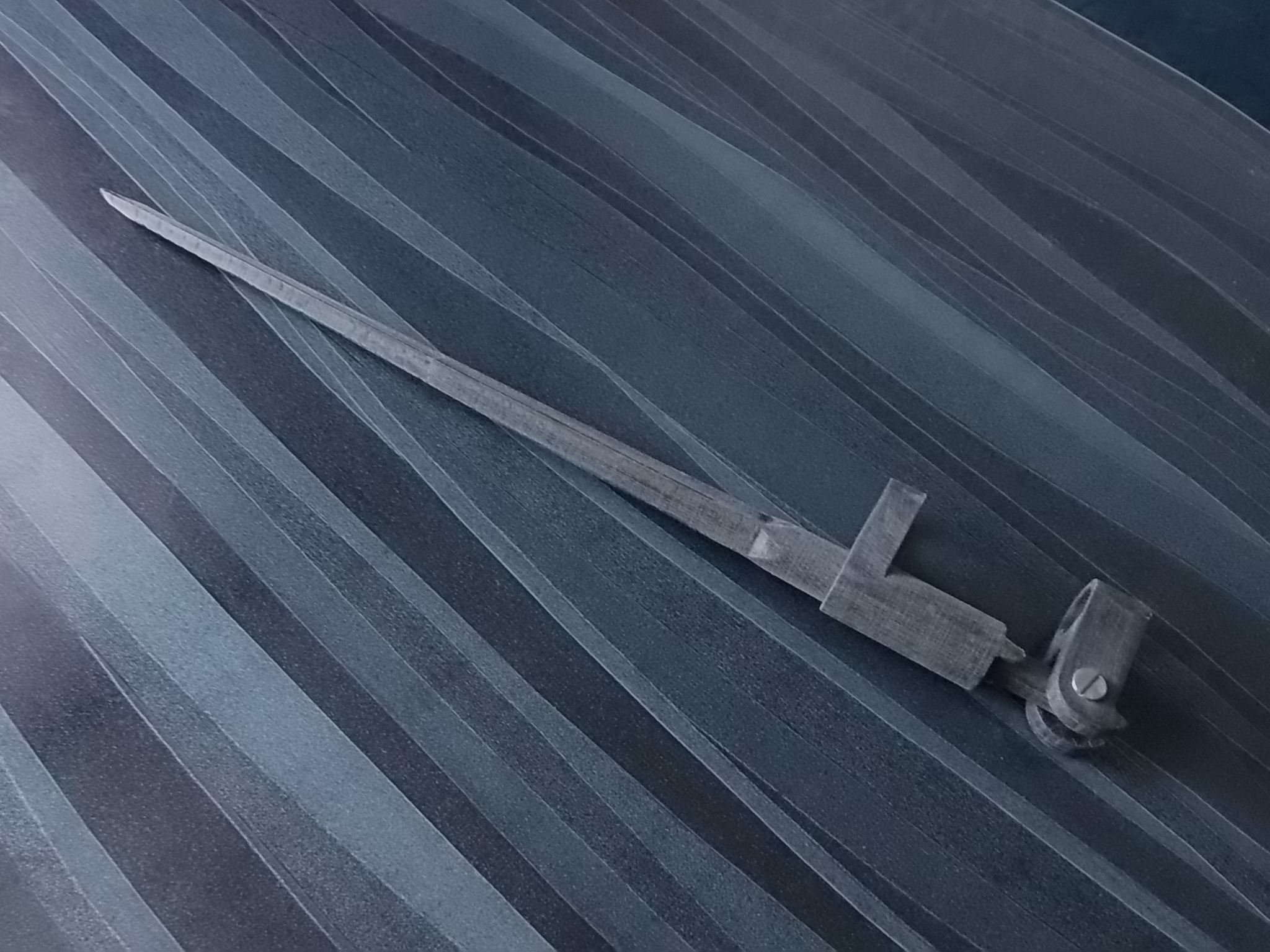

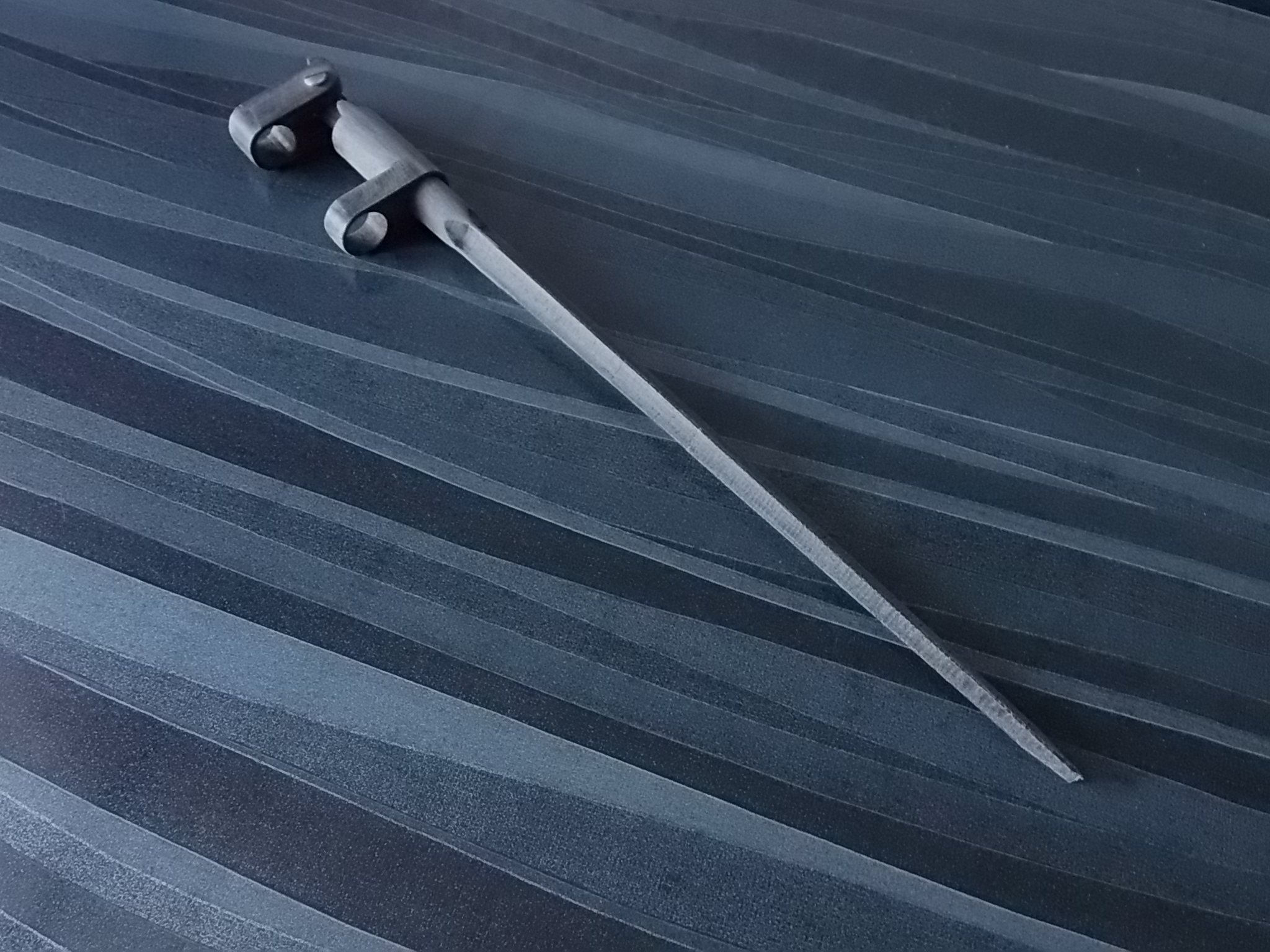

Сначала наждачками Р80,а потом Р150 я старательно зачистил все следы печати. Заполнение деталей 100%. Раковин,дырок и т.д. при зачистке потому не появлялось-т.е. все детали монолитные. Вот так вышло у меня после указанных абразивов:

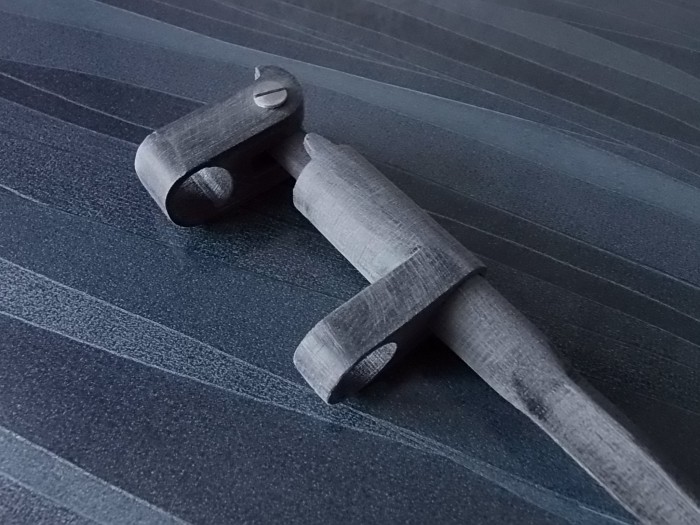

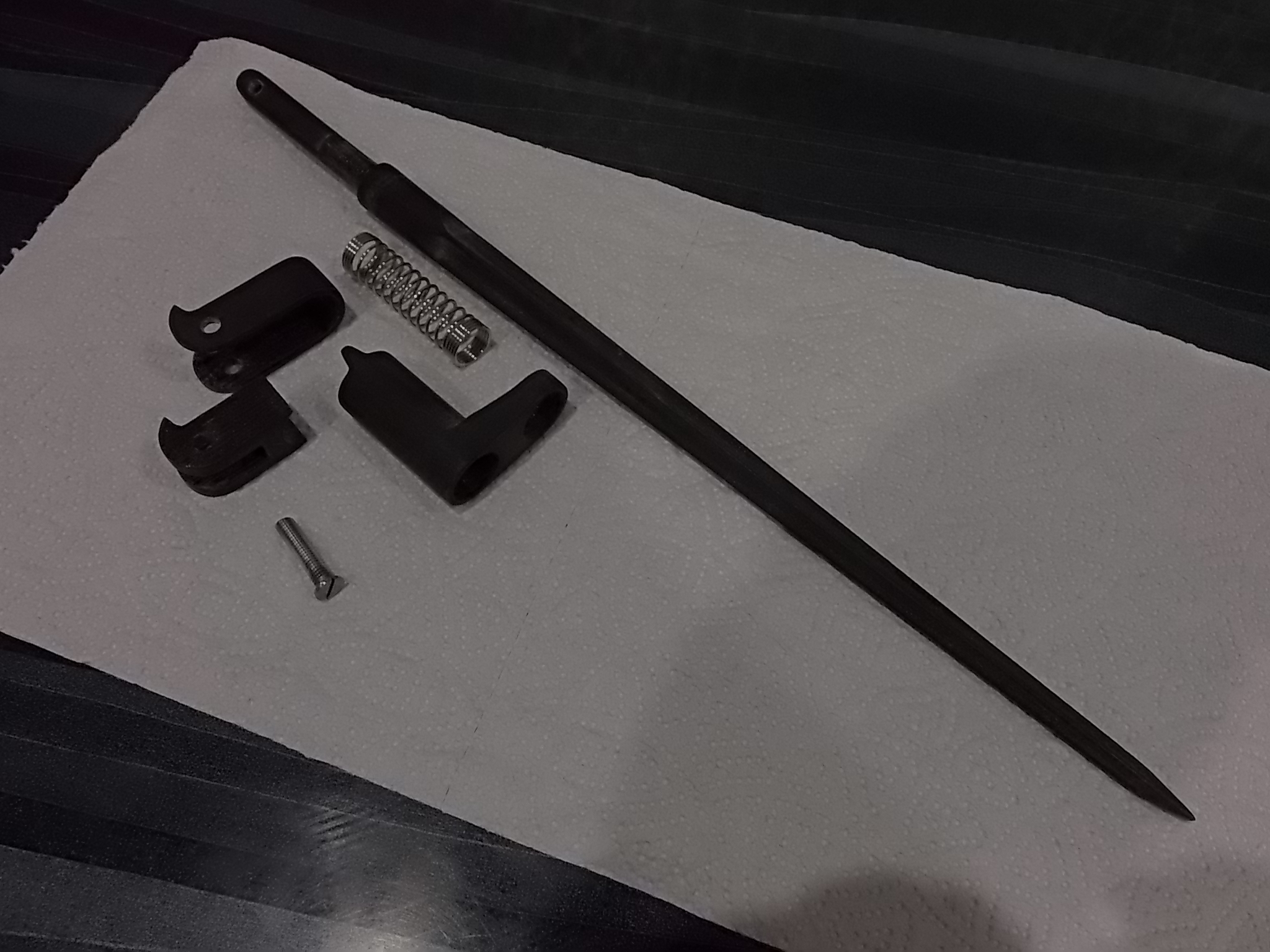

После этого все детали обезжирил и покрыл их тонким слоем клея ЭДП,добавив в него немножко спирта. Спирт не позволяет клею скатываться и ускоряет сушку. Особенно здорово сохнет на тёплой батарее ЦО-буквально 2 часа до состояния камня. Клей заполнил все меленькие царапки,поры и т.д. После аккуратно,без нажима легонько прошёлся по деталям наждачками Р180-220-360-600. Идеально гладенькими стали все поверхности-от следов печати и следов не осталось. Подыскал необходимую пружинку в муфту,стоило головной боли её найти,но найдена была просто идеальная.Изготовил и осевой винт М6:

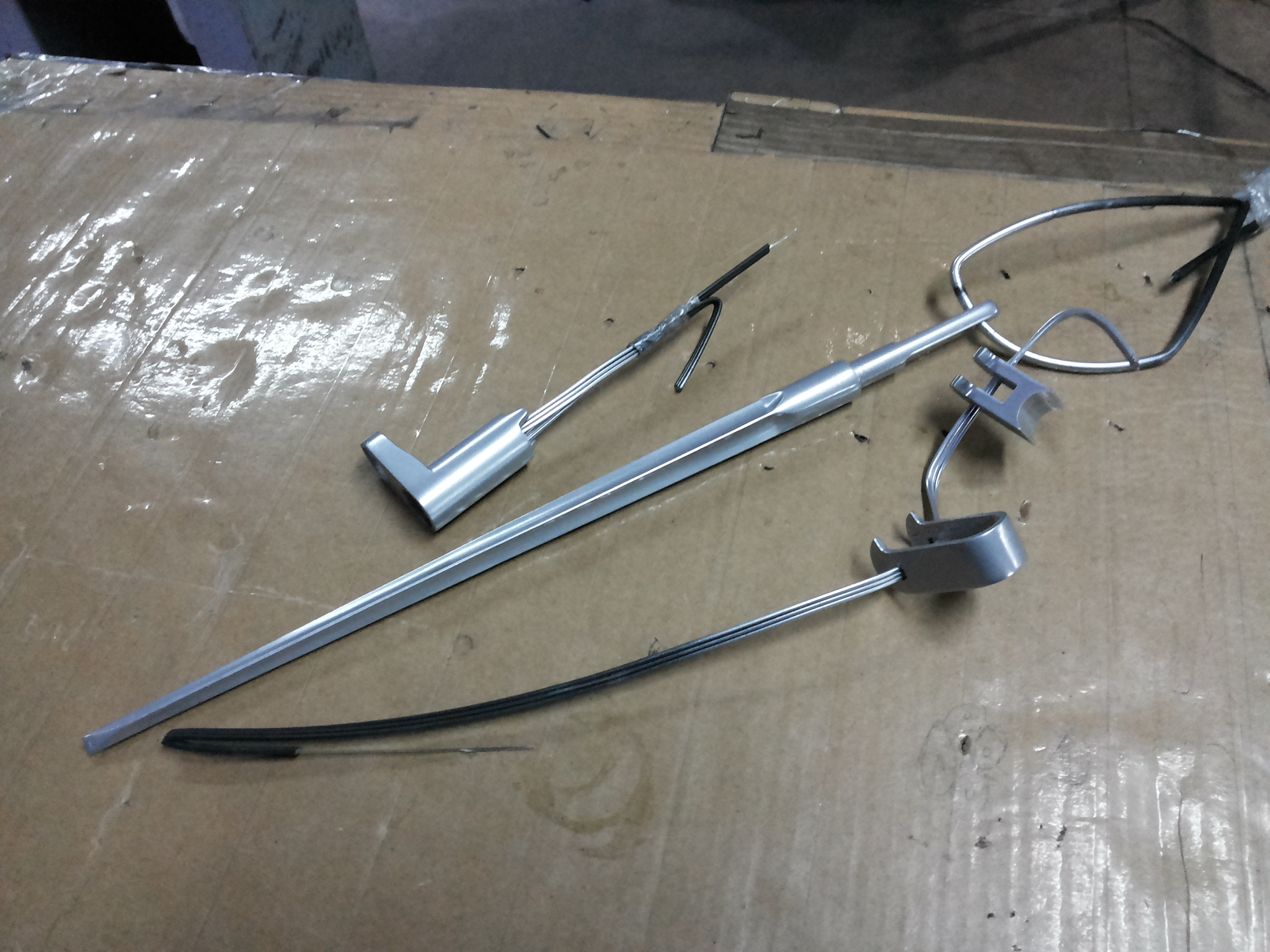

Далее загрунтовал обработанный комплект хорошим немецким аэрозольным грунтом "Хамелеон-серый". После высыхания его покрыл детали аэрозольной серебристой краской-уже высохшая она:

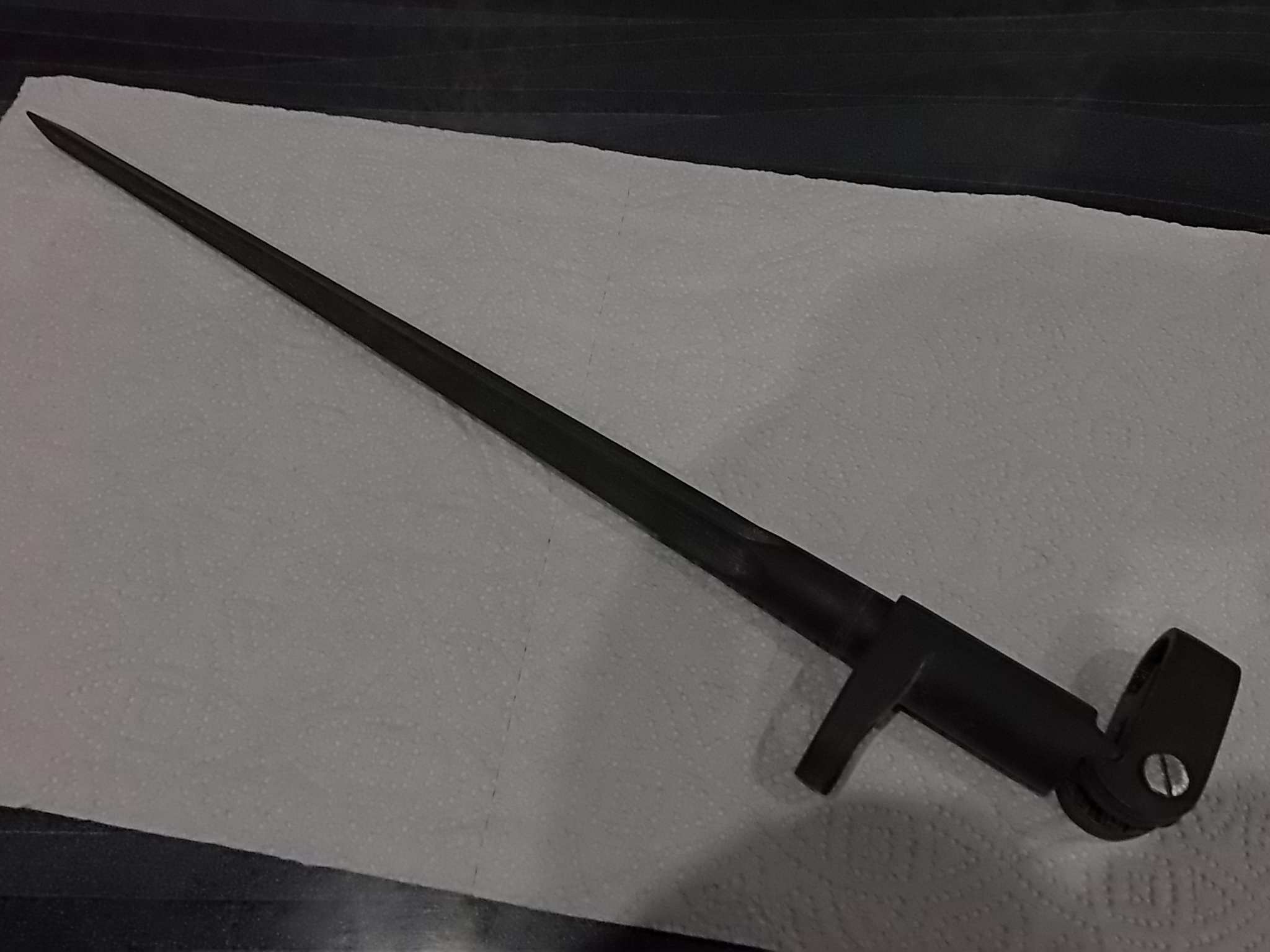

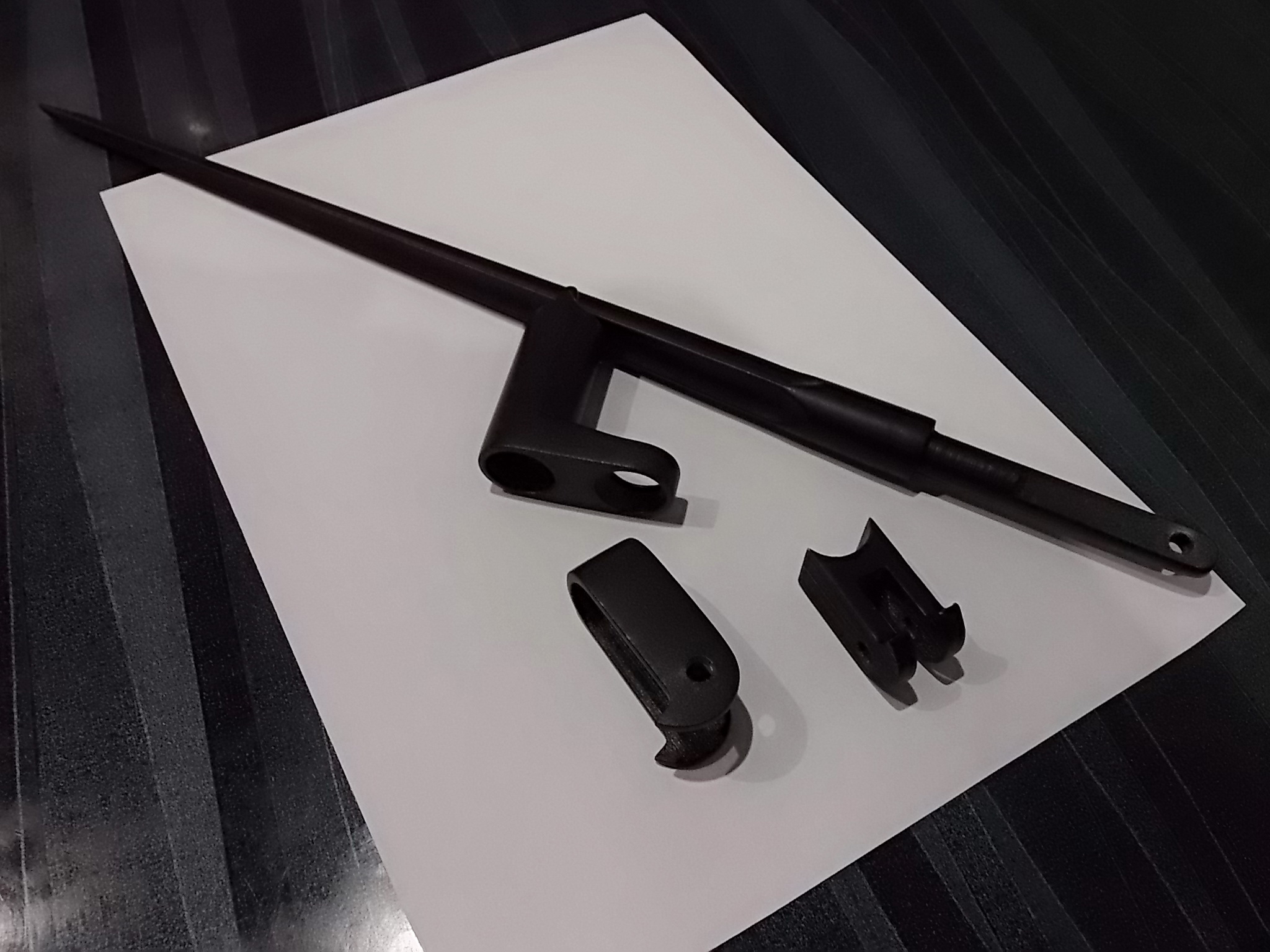

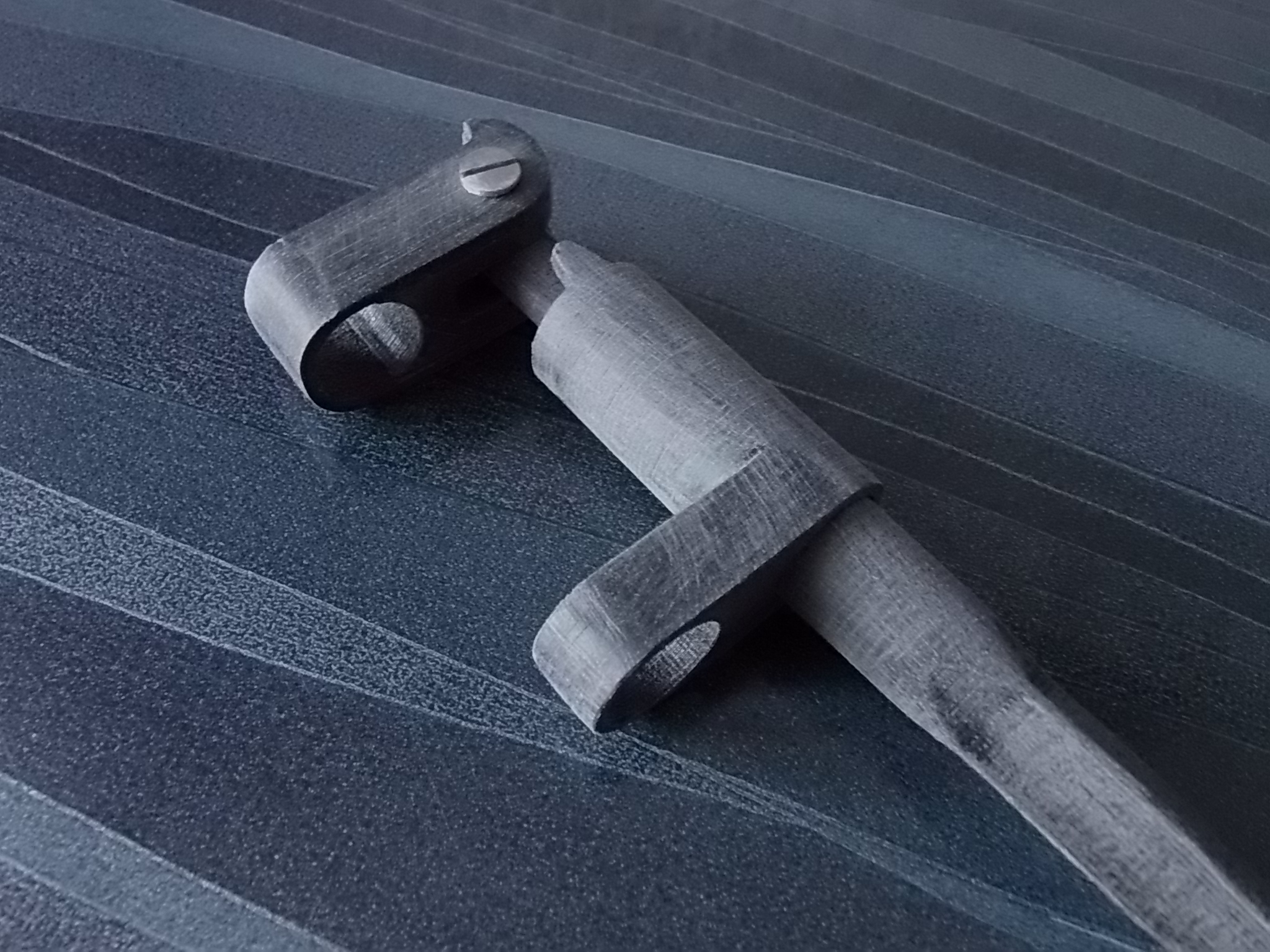

После этого легонько покрыл все детали чёрной матовой краской с большого расстояния-чтобы краска не легла плотно,а из под неё пробивало именно тот самый серебристый цвет. Это чтобы добиться имитации металла на пластике. Вышло неплохо:

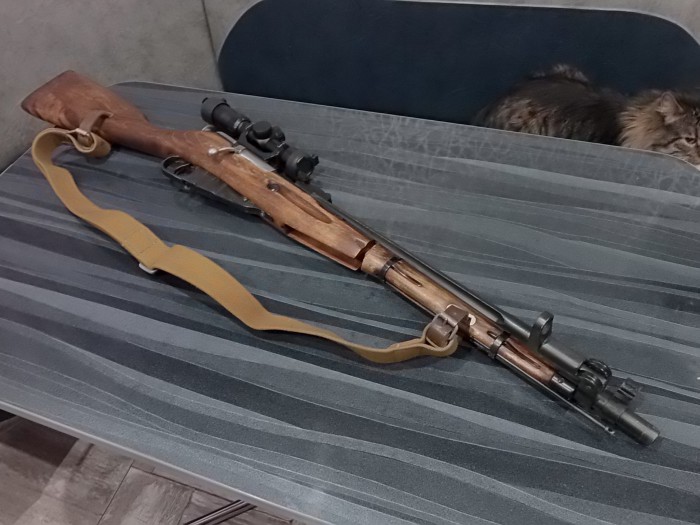

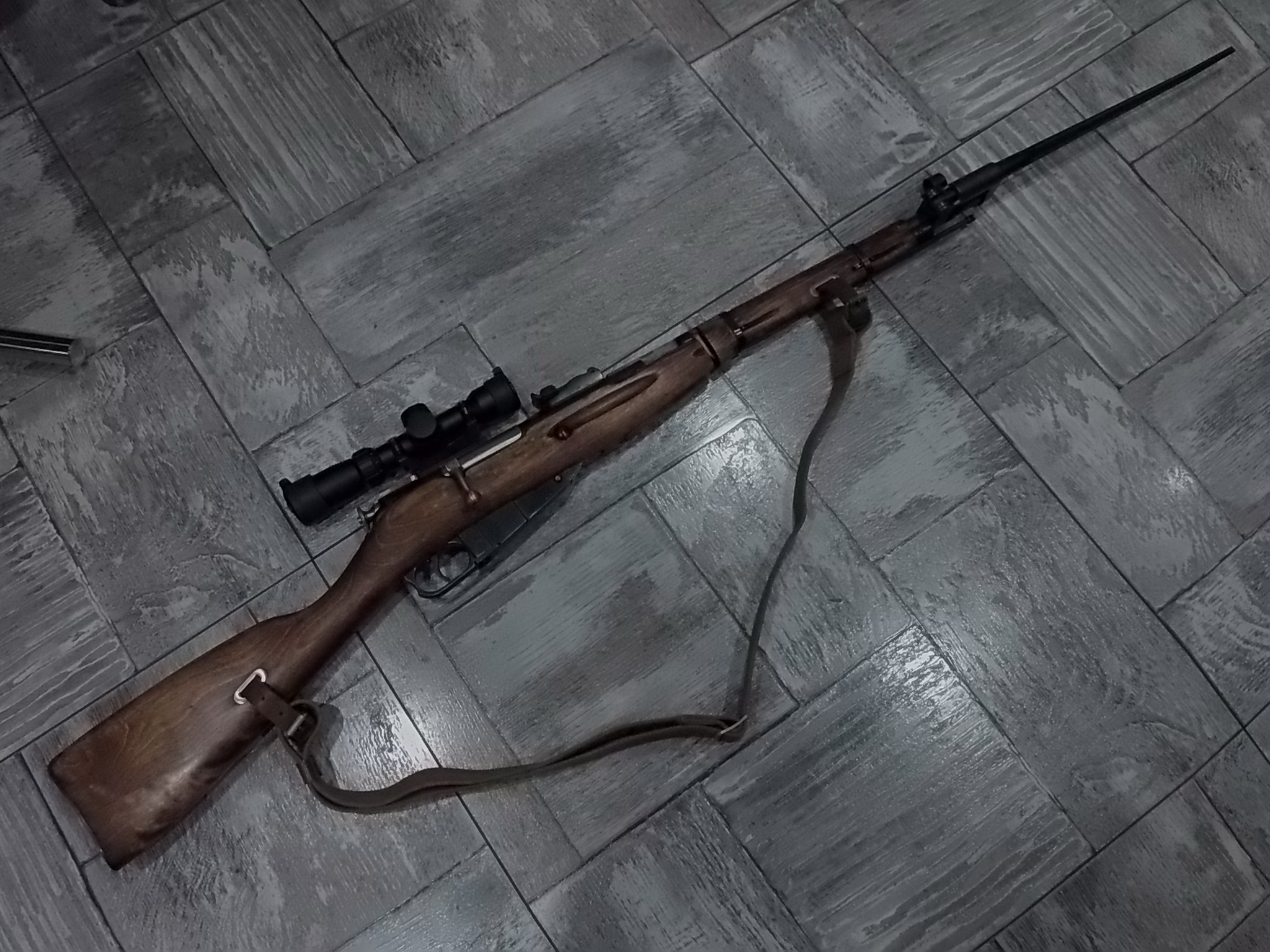

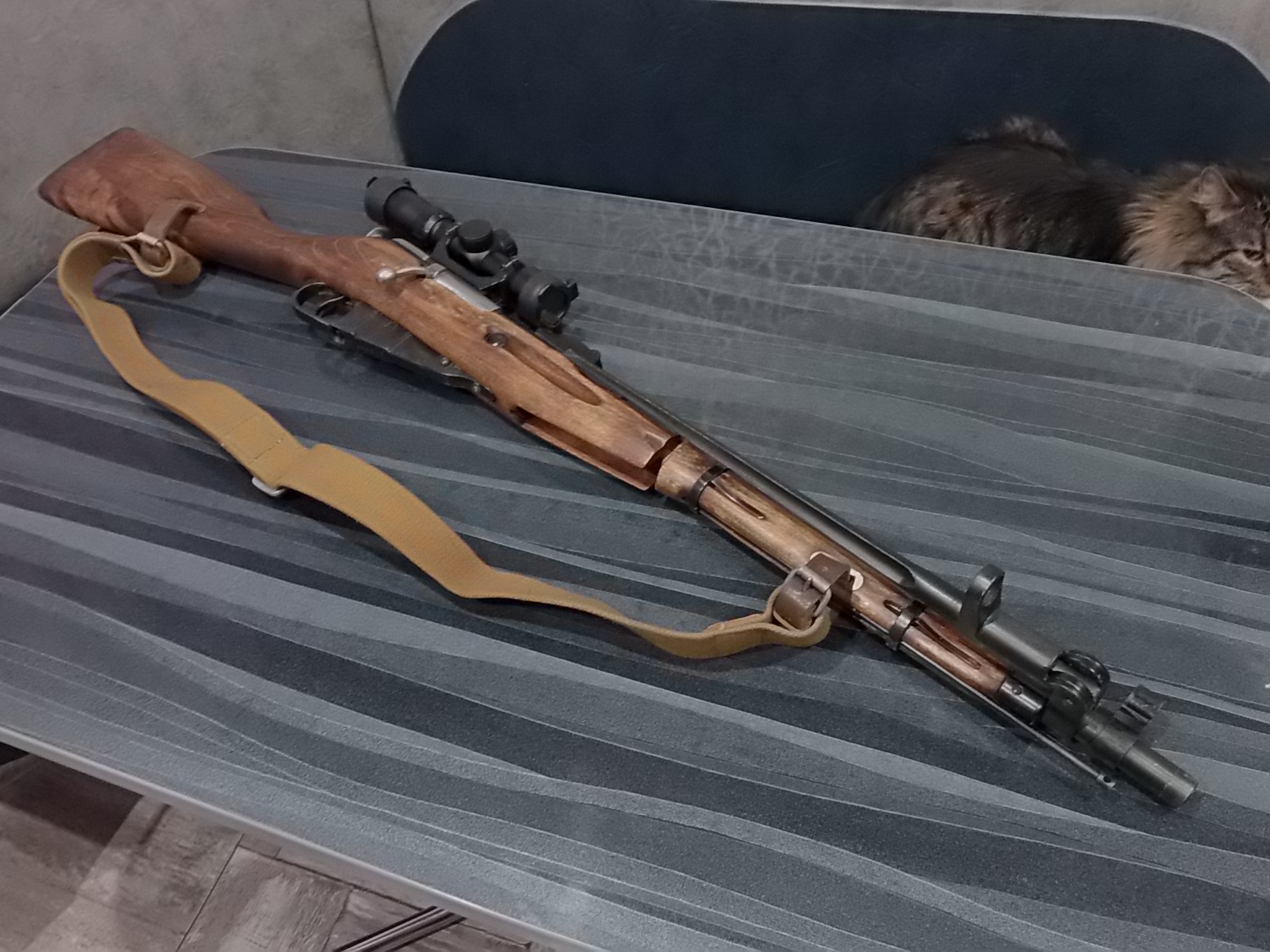

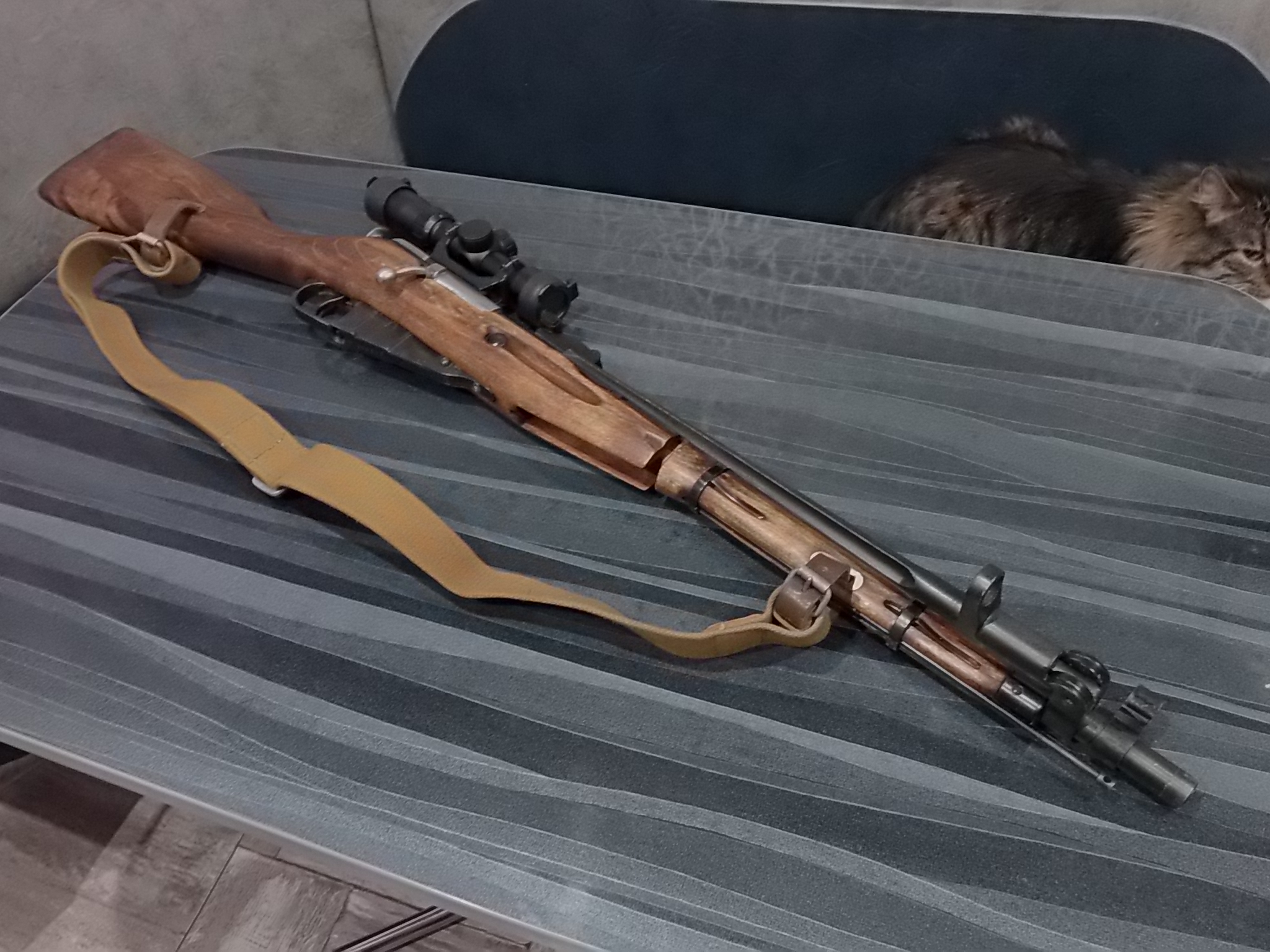

Чтобы ещё больше усилить этот эффект-после высыхания надёжного чёрной краски прошёлся по поверхностям нулёвками 2000-2200,сделал потёртости по граням местами. Стало близко похоже на воронёный металл. Сейчас вечер и фото может чуть неудачные,попробую завтра днём сделать пару снимков. Ну а пока таким могу показать завершённый повторю на 100% карабин. Прошу:

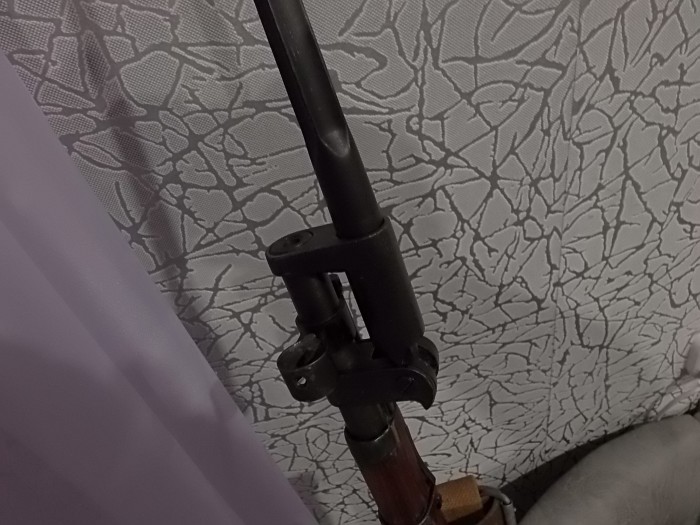

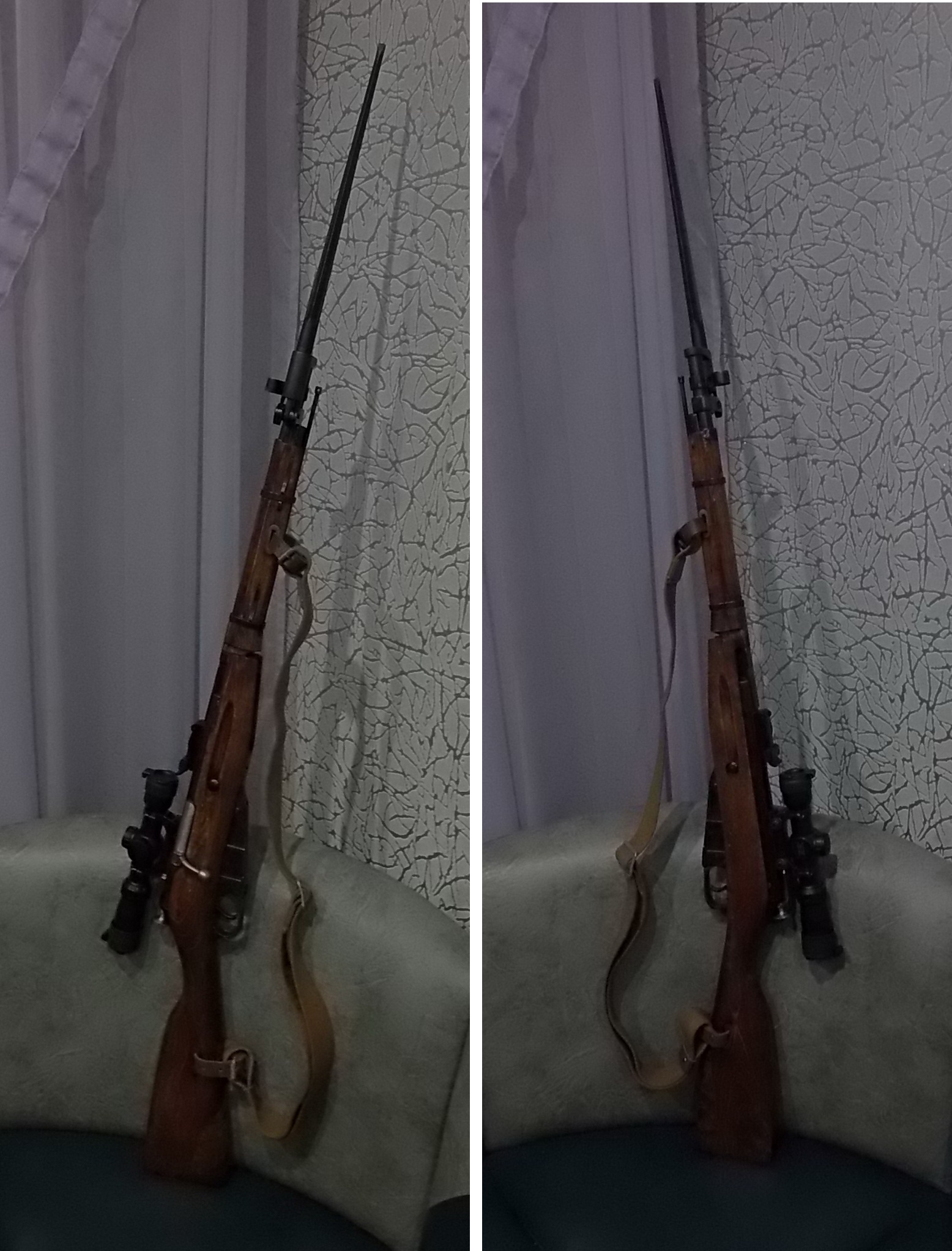

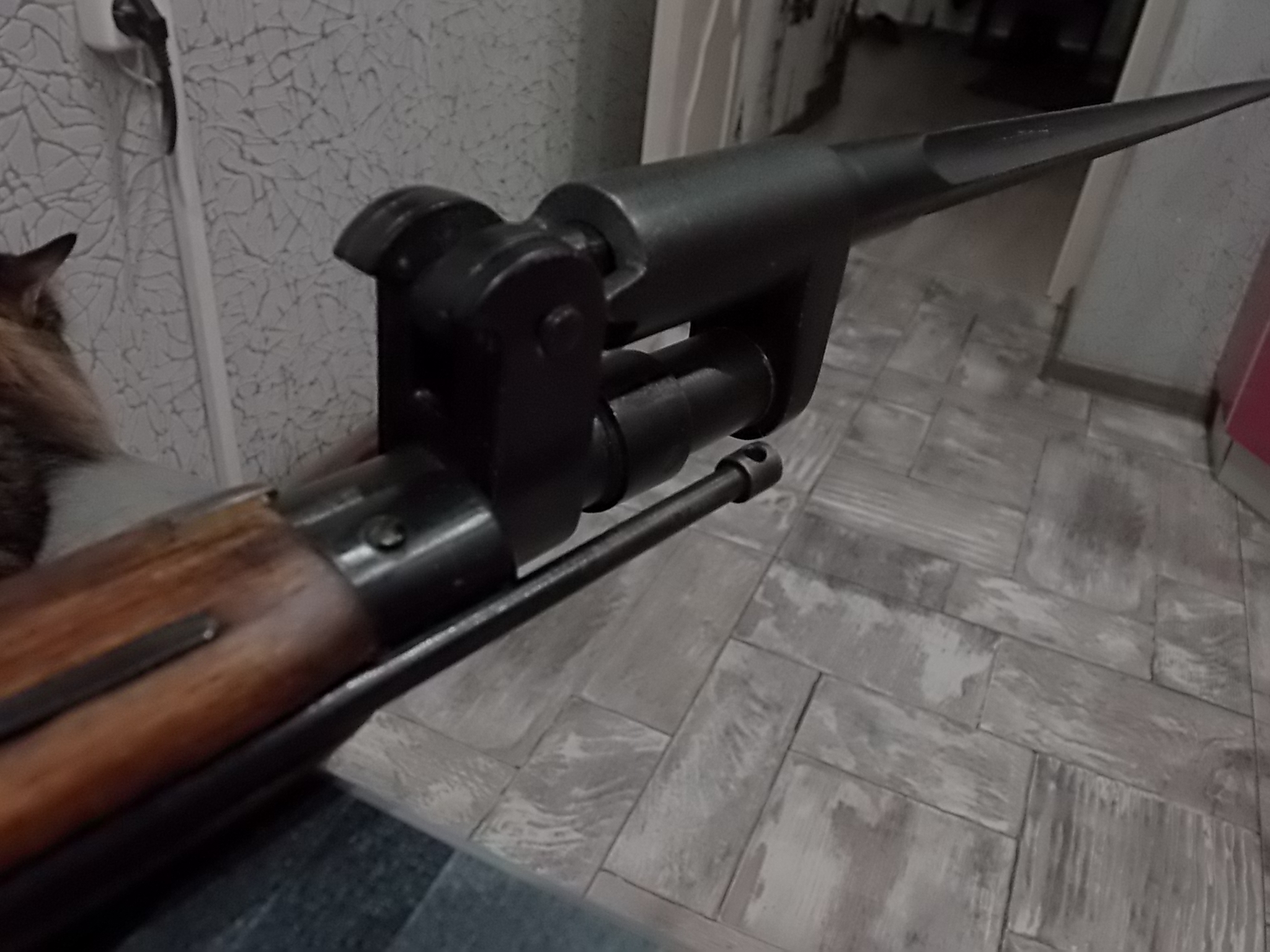

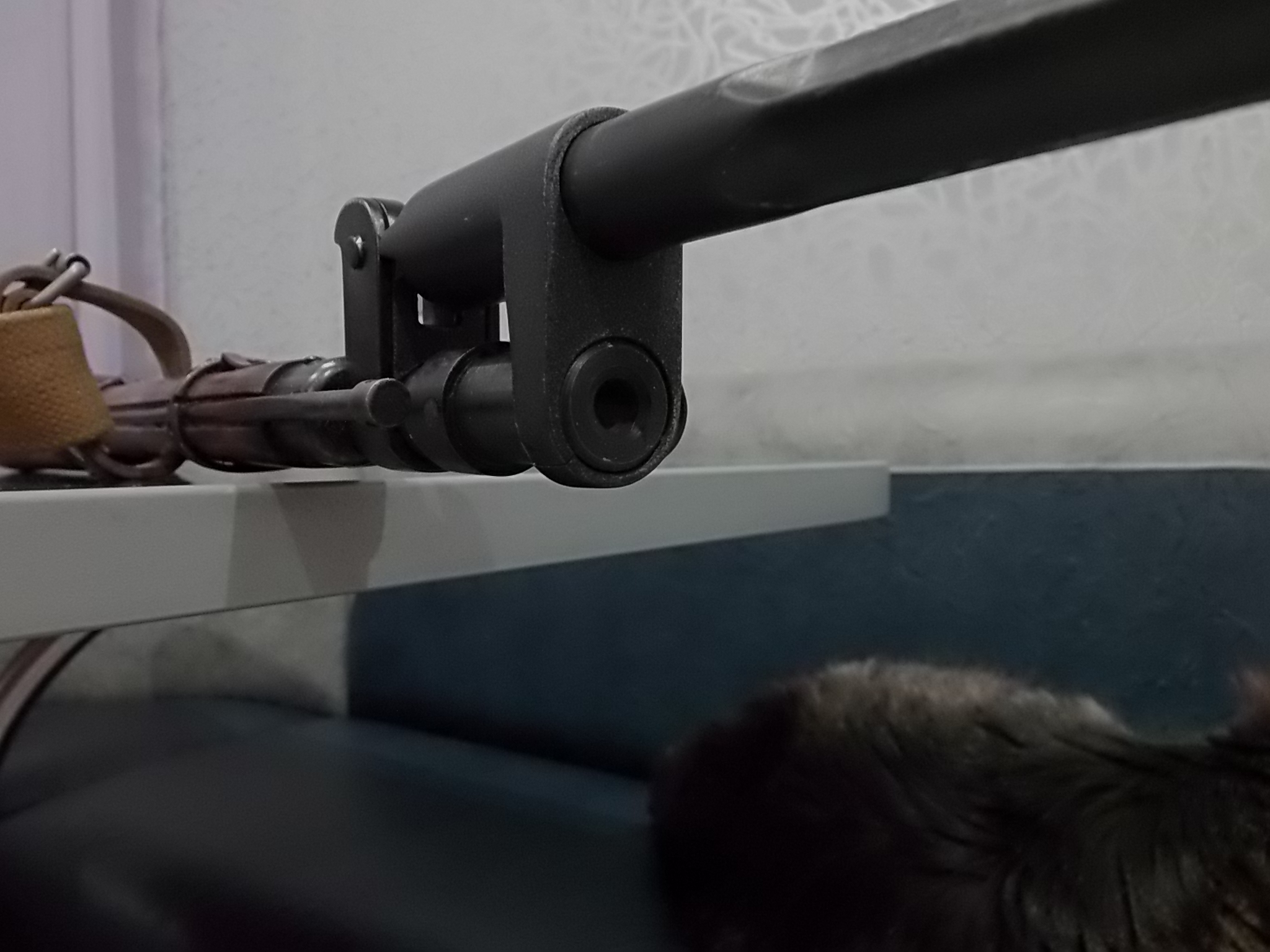

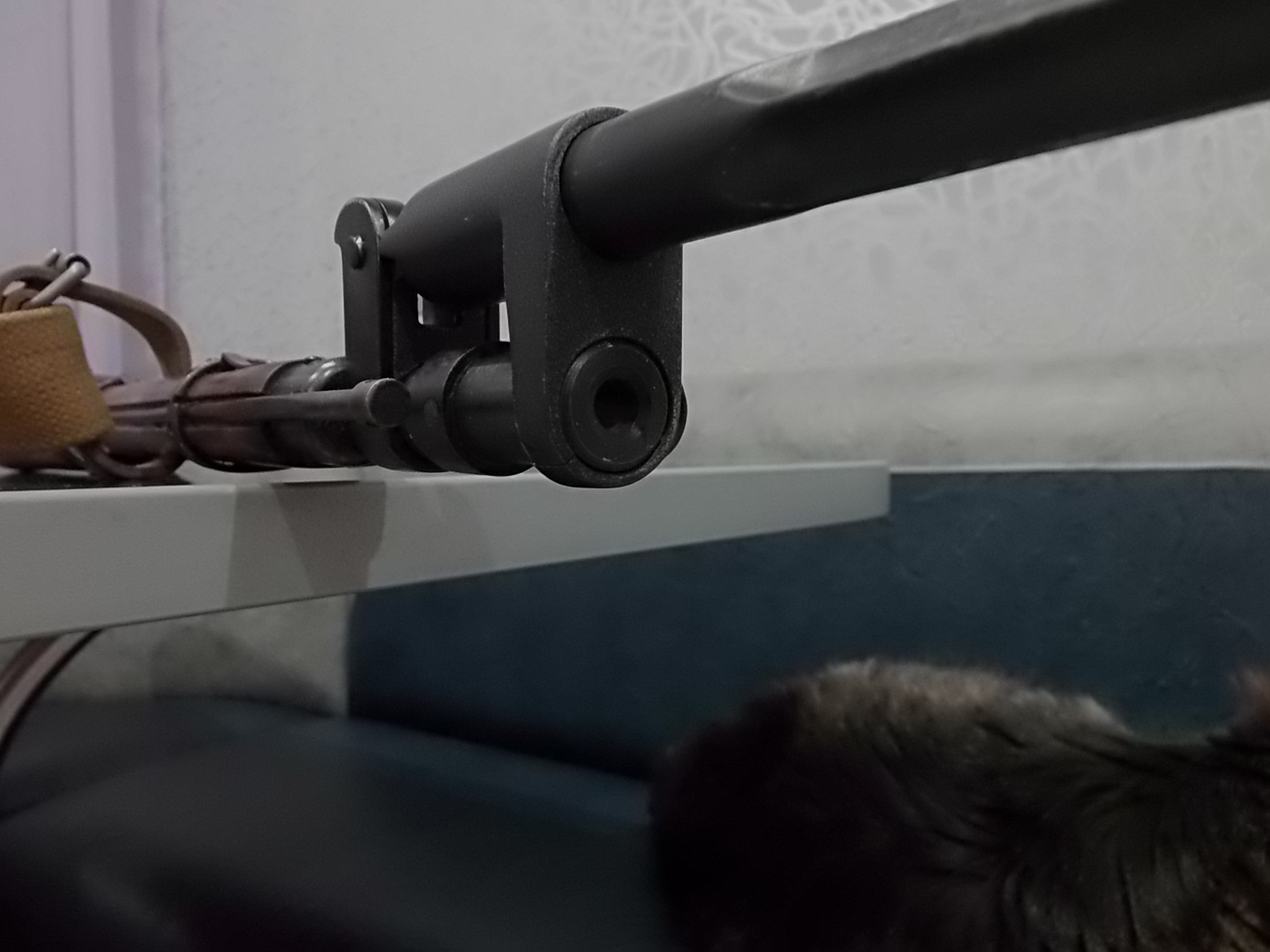

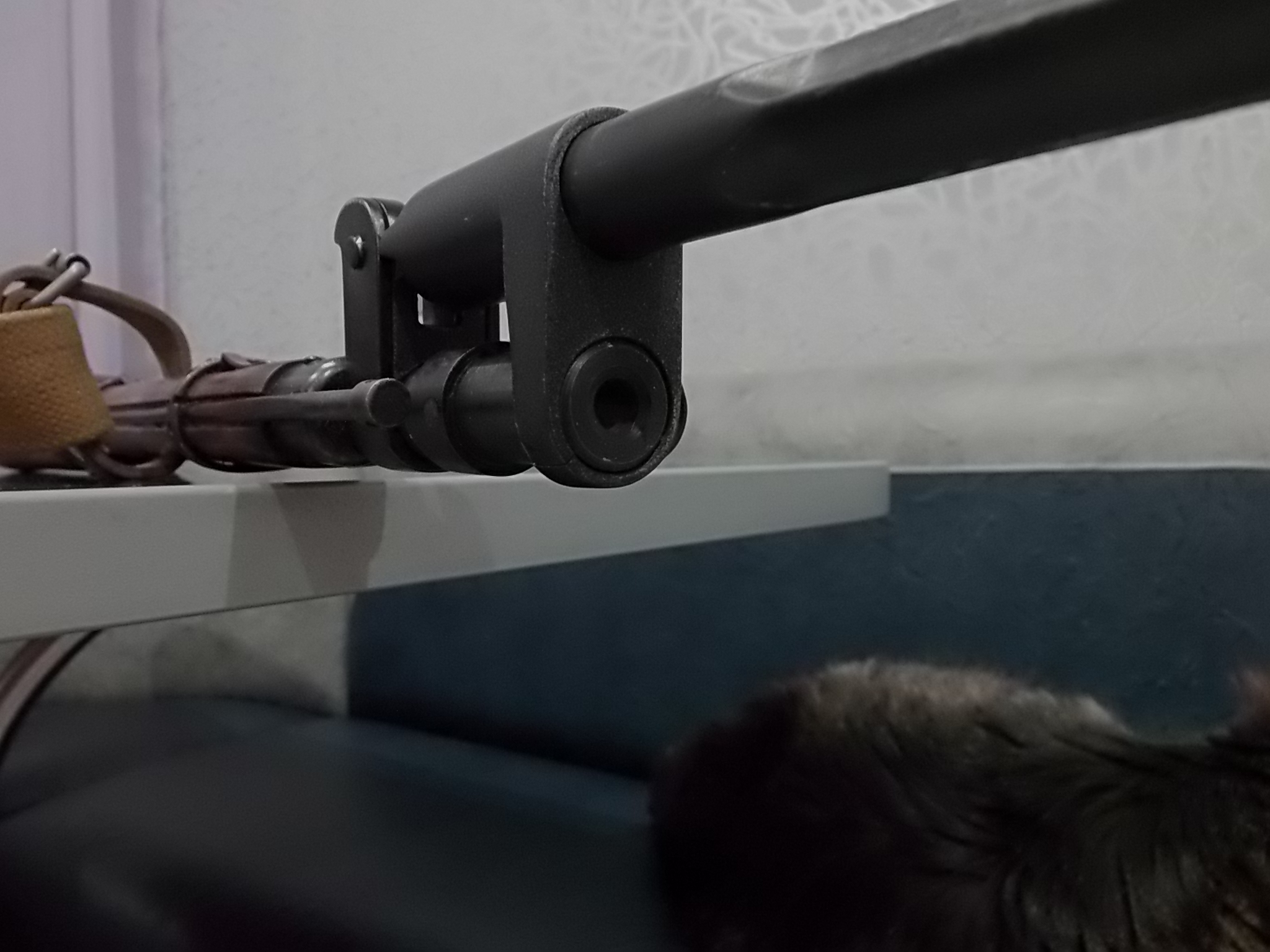

Посадка на ствол просто идеальна! Всё точно и опрятно:

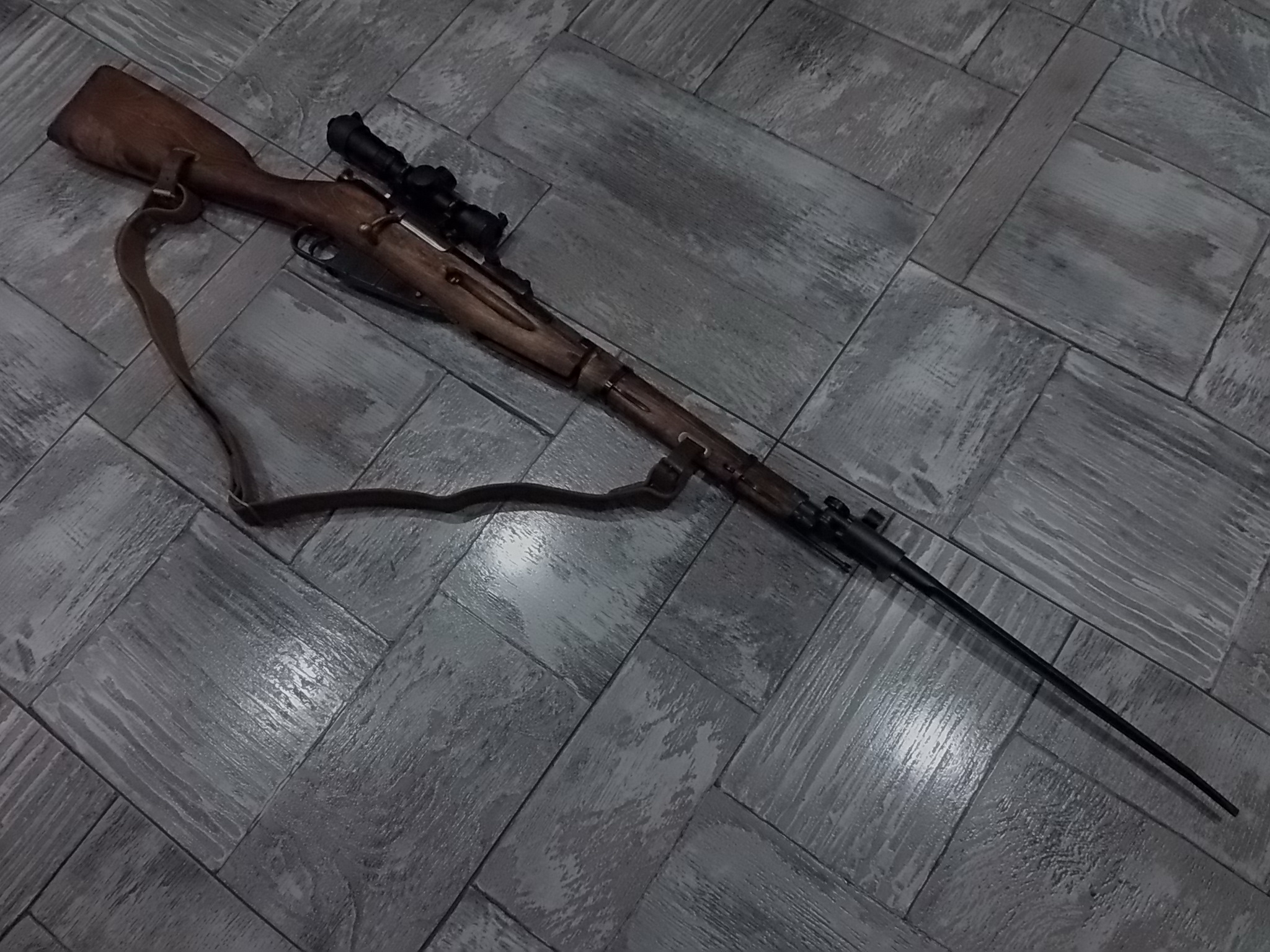

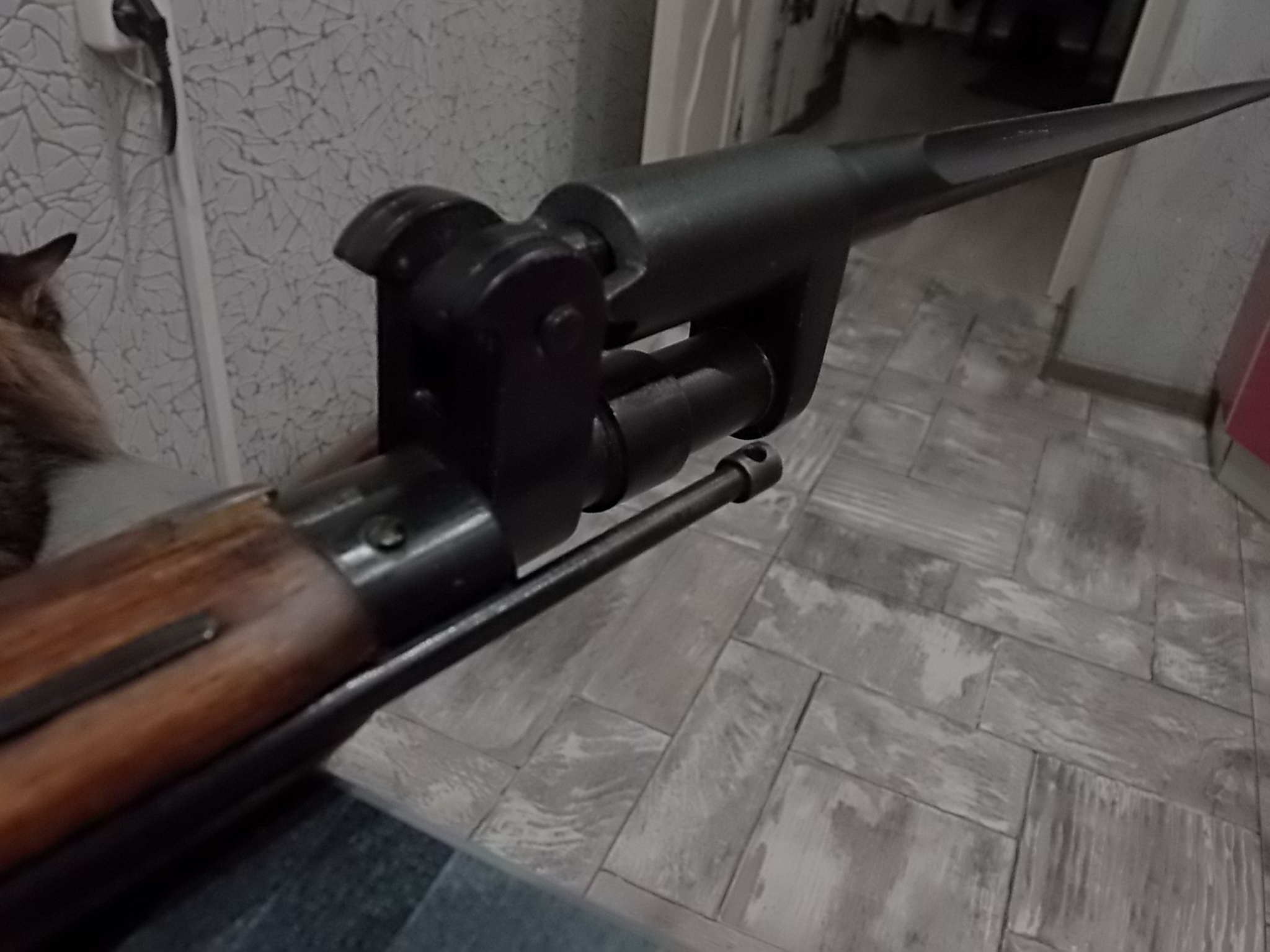

Ну вот так примерно...
Принцип работы штыка-допустим он сложен.
1)Оттягиаем подпружиненную муфту на себя-тем самым снимаем её из зацепа с ригелем на хомуте.
2)Поворачиваем штык в сторону ствола по оси против часовой стрелки.
3) Оттягиваем подпружиненную муфту вперёд,штык раскладываем до конца,одеваем кольцо на муфте на "ствол" карабина.
Всё! Крепится жёстко и надёжно. Сложить штык в походное положение в обратном порядке.
Так что теперь можно и в караул заступать!
ПыСы: изделие выполнено в единичном экземпляре. Заказы на изготовление подобных штыков Руслан наверно не примет...
Хочу его от души поблагодарить за помощь и старание!!! Ещё раз СПАСИБО,Руслан!!!

[parnikel]

Прекрасная работа!! Теперь на красивый планшет, и на стену в комнате))))
А почему рукоятку штыка делали позднего выпуска? Ведь ранняя гораздо проще в изготовлении, и крепче механически.

[Felix]

Именно из-за трудности и выбрали такую! Да и эту при желании не сломаешь!
За оценку благодарим!!!

[ledokol]

Не знаю как всем, но сразу просмотрев фото и ещё не читая, мне сразу было понятно, что штык металлический. Думал, что Виталий где-то добыл оригинал из разрешенных...
А тут читаю и диву даюсь.... новодел, да ещё и из пластика... Я в шоке...
Поскольку вышло очень реалистично и самое главное, что в данном изделии не замечается ППП винтовка.
Браво мастеру эстетической работы! Браво! Ура товарищи!

[tov.starshina]

Не знаю как всем, но сразу просмотрев фото и ещё не читая, мне сразу было понятно, что штык металлический. Думал, что Виталий где-то добыл оригинал из разрешенных...

Тоже так показалось Думал новодел из стали отфрезеровали Аж ахнул

[ershik7498]

Ну..... Как есть.
Только тут нужно учесть как была выполнена сама основа! Именно "Железный Феликс" славно потрудился и создал модель данного изделия. К слову все модели своих изделий он делает ВСЕГДА САМ,а не "передирает" их у кого-то из сети.
Или сам с нуля-по доступным чертежам и наброскам если требуется копия оригинала,или допустим как в случае с задней лапкой на моём карабине-с моего слепка,т.е. с копии снимает мерки и моделирует. Потому именно его стараниями удалось выполнить эту задумку! Главное-МОДЕЛЬ! А за принтер можно и кота посадить,он напечатает.
А так как основа была -мне оставалось самую малость-там нет совсем ничего сложного...
Зачистка,шпаклевание,зачистка,обезжирвание,грунтование,покраска,полировка/подстаривание.
Если бы краски сохли за час намертво и ЭДП-закончить отделку этого комплекта можно было бы реально за световой день. Ну а так при неспешности я это растянул на неделю
Спасибо,Кирилл и Иван!!! Рад что понравился вам наш совместный проект.
Думаю и в дальнейшем наше КБ "Felix&Co" будет слаженно функционировать и приносить интересные решения!
Благодарность от нас!!!
ПЛАНИРУЮ СДЕЛАТЬ ВИДЕООБЗОР ДАННОГО КАРАБИНА НА СВОЁМ КАНАЛЕ В YOUTUBE.
Если материал отсниму-сразу поделюсь в теме. Просто будет нагляднее весь конструктив и принцип работы карабина.
Да и интереснее думаю. Жаль что не лето! Так бы красивых картинок можно было бы состряпать,да и атмосфера была бы окружающая более приятной.... Хотя-и в зимнем наряде можно всё красочно обрисовать! Тем более зима в этом году весьма шикарна у нас на севере страны!

[ershik7498]

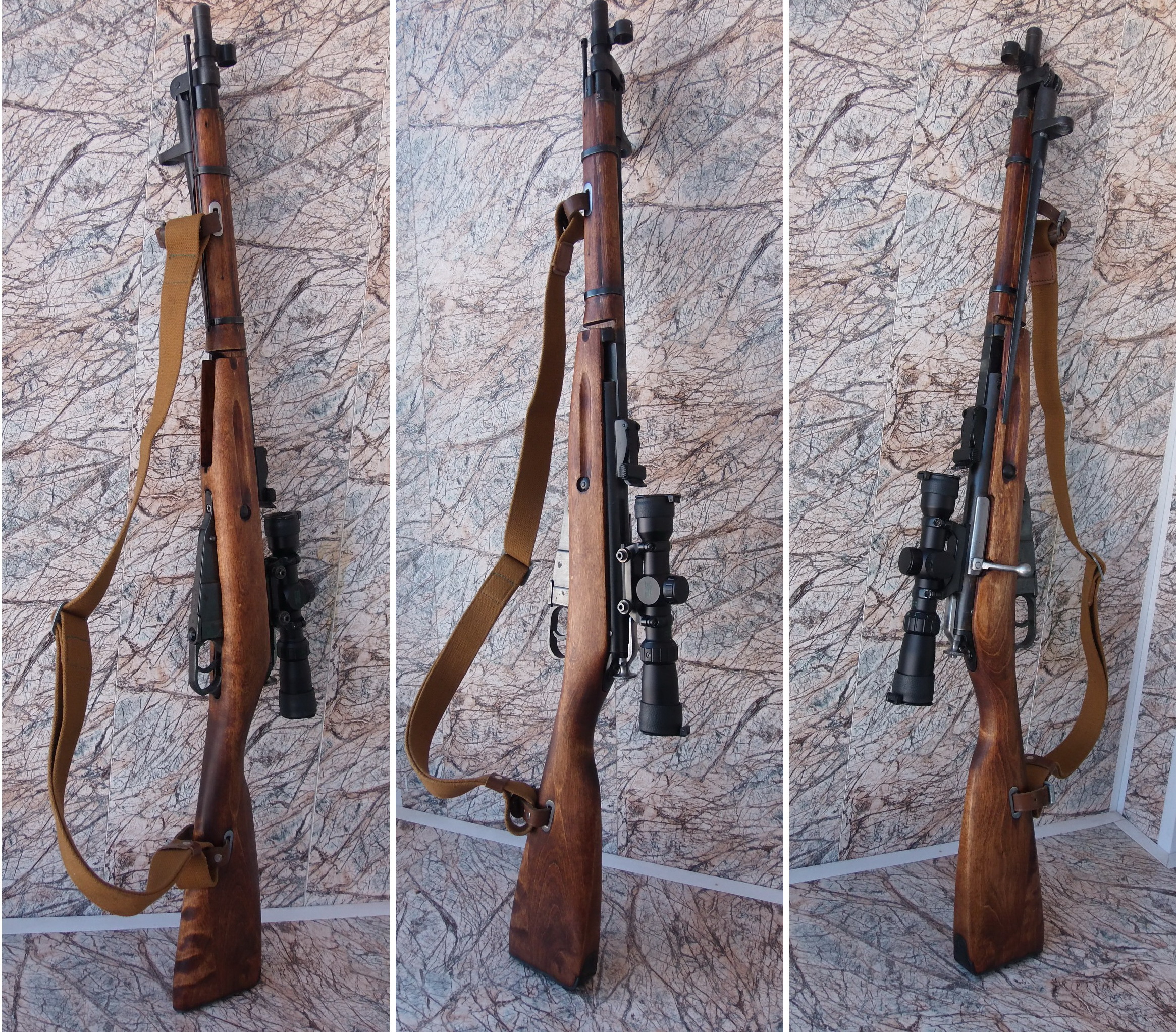

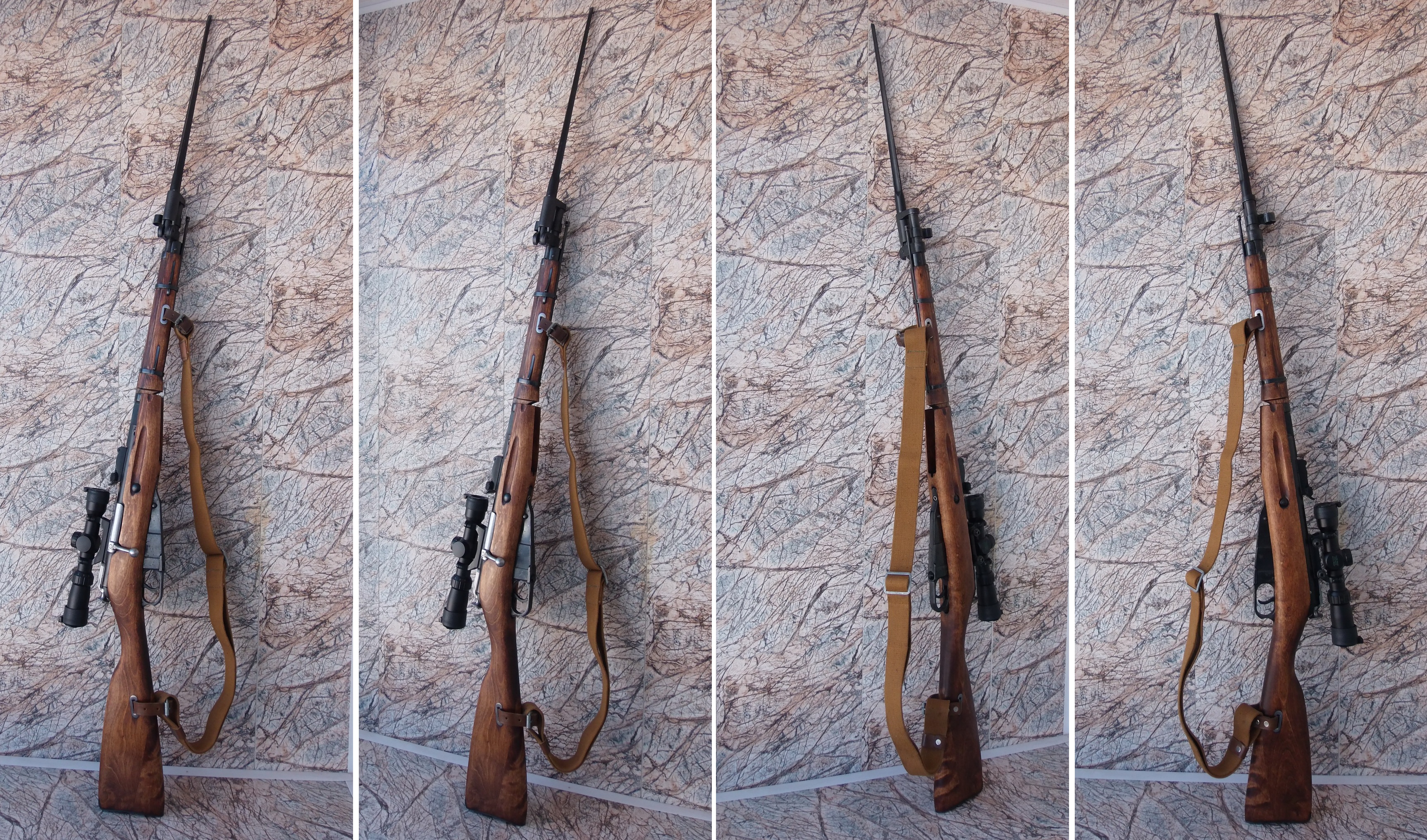

Как обещал вчера-фото карабина при дневном освещении.

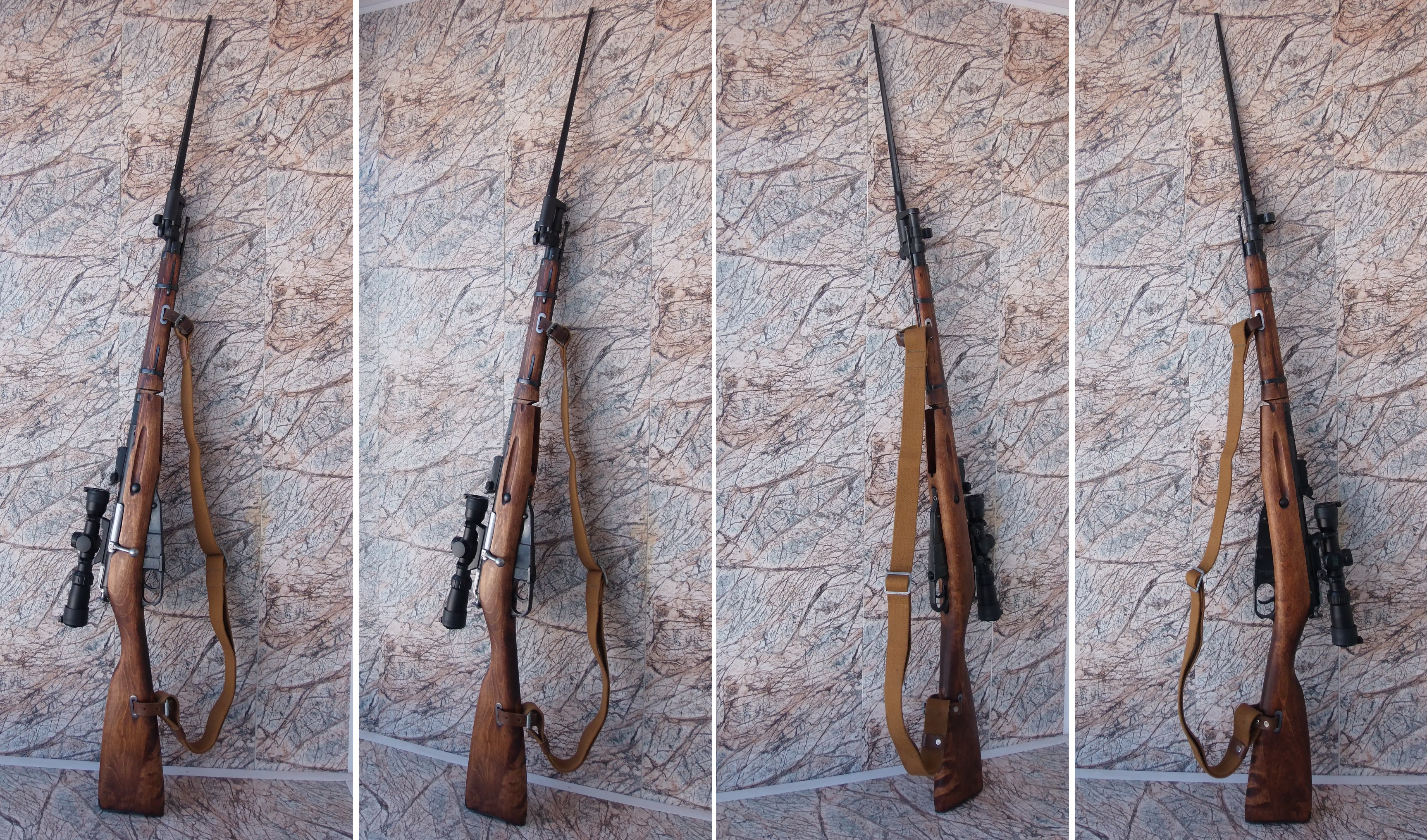

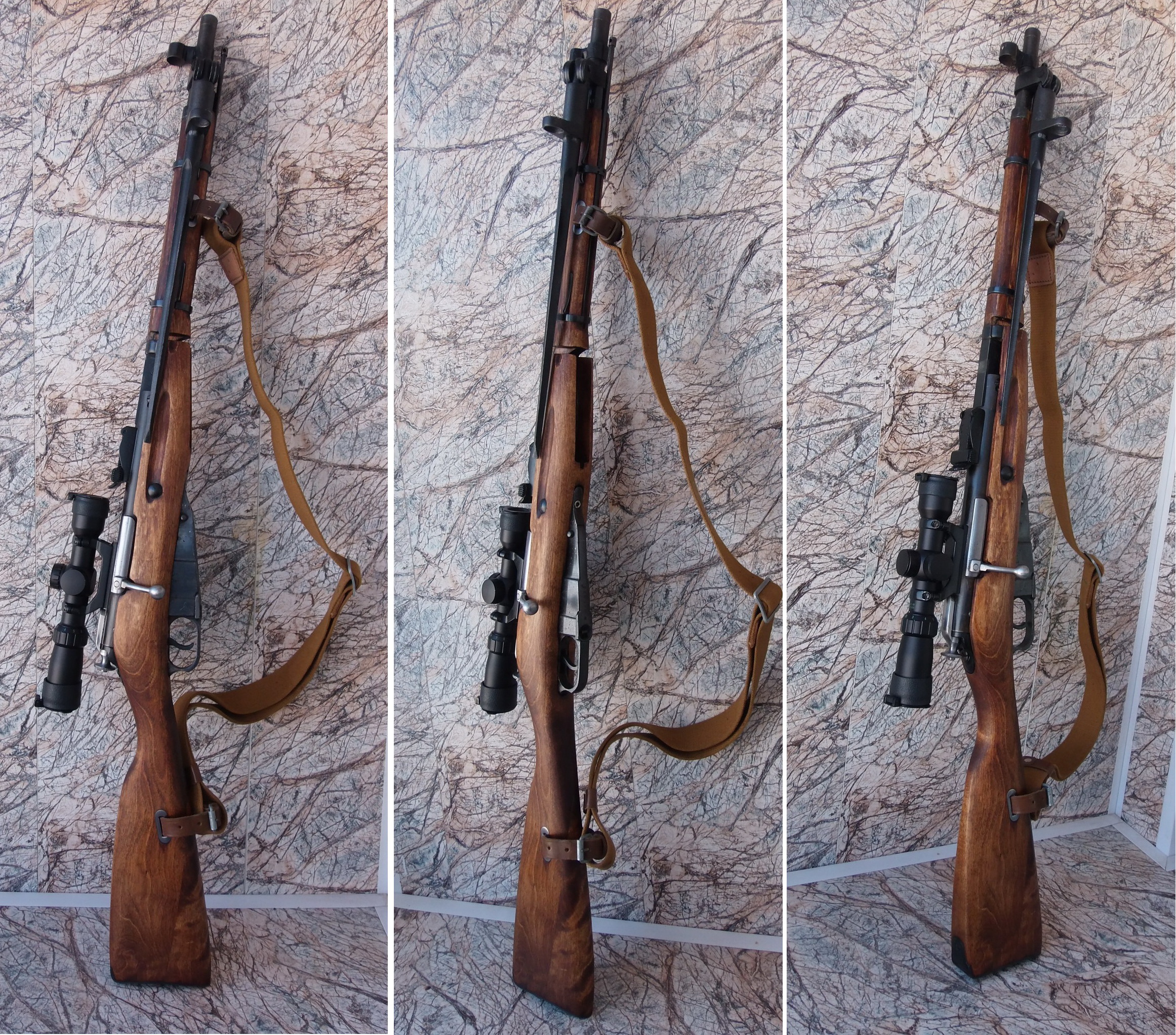

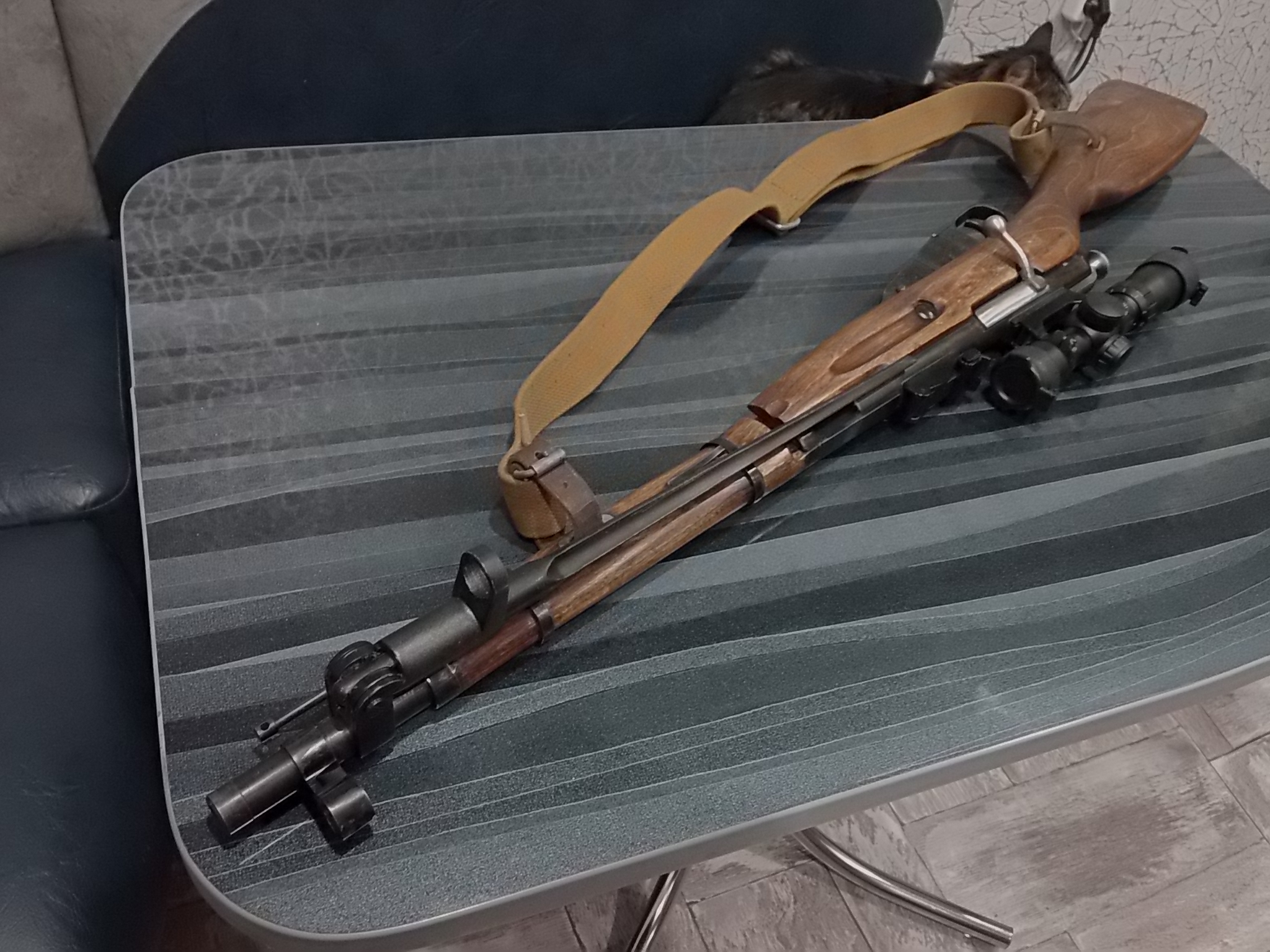

Походный вариант и положение со штыком "Коли супостата":

[Felix]

Конечно офигенно!

[ershik7498]

Вашими стараниями,товарищ!

[pablopicasso1619]

phpBB [media]

[shefild]

Афигенно получилось!!! Просто, громадная творческая работа! Представляю сколько времени ушло и сил. Я обожаю такие копийные и функционирующие аппараты. Виталик - ты, просто, молодец!
Но хотелось бы маленько подкритиковать. Зачем ложе перекрашивать? Я сделал вторую Мосинку именно на всем оригинальном (как железе, так и дереве). На ложе ведь присутствуют клейма, символы; по крайней мере у меня. И пусть оно даже потрепано, это - такой антураж!
А мой Вепрь подвис из-за нехватки времени. Но, твоя работа, надеюсь, меня подстегнет на его довершение
И еще, винт, крепящий курок (предохранитель) к затылку усм можно сделать заподлицо, как в оригинале, чтоб не выступал. Это же не проблема сошлифовать его.

[ershik7498]

Принято! Винт надо отчекрыжить! Согласен! Забыл
Ну а стирал с ложи всё и заново чистил,красил и т.д.-она была на 100 чертей похожа.
Через чур там было всяких забоин,сколов и т.п. В общем "Ой,мама дорогая! Пусть меня покрасят!“
За отзыв благодарю и от себя,и от Руслана! Добрая половина этого проекта-его старания!

А с "Поросёнком" заканчивай! Я уже заждался результата!

[ershik7498]

Забыл вставить ссылку на видео по этому карабину и сделанному следом за ним из Мурки:
Cсылка скрыта. Для просмотра необходима регистрация на форуме или войдите на форум.

Новый карабин из Мурки (тема): Cсылка скрыта. Для просмотра необходима регистрация на форуме или войдите на форум.
