Kandar CP1 обозреваем вместе

[newsky526]

Добрый день всем! Купил на днях этот агрегат и вот нашел ваш форум, много интересного увидал здесь :)
vadimss2
Я так понял, что вместо крепежного винта, вкручен переходной штуцер в камеру ,а в него уже манометр? А как уплотнена резьба у штуцера? Хотелось бы поподробнее про конструктив, очень уж хорошо там манометр сидит.

[vadimss2]

Сегодня пострелял , 25 метров , 6 выстрелов , справа один я рванул. Четыре в лепешку
Cсылка скрыта. Для просмотра зарегистрируйтесь на форуме или войдите на форум.

[vadimss2]

Добрый день всем! Купил на днях этот агрегат и вот нашел ваш форум, много интересного увидал здесь :)
vadimss2
Я так понял, что вместо крепежного винта, вкручен переходной штуцер в камеру ,а в него уже манометр? А как уплотнена резьба у штуцера? Хотелось бы поподробнее про конструктив, очень уж хорошо там манометр сидит.

-------------------------
Правильной дорогой "идете" товарищи. А крепежный винт в оригинале вкручен в накопитель после боевого клапана ..... Но ваши мысли двигаются в нужную сторону

[newsky526]

vadimss2
Да, разобрал, посмотрел - с манометром там все не просто .И возник у меня сразу вопрос про боевой клапан. Что ,если соединение конус / конус притереть с пастой ГОИ? У меня нехорошее предчувствие, что он подтравливает понемногу, особенно, когда баллон полупустой становится .То есть ,я пострелял 10-15 раз и положил пистоль в коробочку, а на следующий день ,хватает максимум на 10 раз. И еще ,может дурацкий вопрос- почему шток клапана ничем не уплотнен? Туда же уйма газа просачивается! Если мои вопросы показались дилетантскими, сорри, это у меня первый такой аппарат.

Пы. Сы. А может и не клапан, китайцы как то совсем от руки скрутили накопитель ,очень похоже, что тут и травило.

[vadimss2]

vadimss2
Да, разобрал, посмотрел - с манометром там все не просто .И возник у меня сразу вопрос про боевой клапан. Что ,если соединение конус / конус притереть с пастой ГОИ? У меня нехорошее предчувствие, что он подтравливает понемногу, особенно, когда баллон полупустой становится .То есть ,я пострелял 10-15 раз и положил пистоль в коробочку, а на следующий день ,хватает максимум на 10 раз. И еще ,может дурацкий вопрос- почему шток клапана ничем не уплотнен? Туда же уйма газа просачивается! Если мои вопросы показались дилетантскими, сорри, это у меня первый такой аппарат.

Пы. Сы. А может и не клапан, китайцы как то совсем от руки скрутили накопитель ,очень похоже, что тут и травило.

+++++++++++++++++++++++++++++++++
Если травит клапан - можно или проточить или притереть, а может "прихлопается" сам ( особенно при давлении 150 бар, после перевода в ПСП, это явно выражено) . Шток клапана уплотнять не надо , при кратковременном импульсе через тот зазор улетит воздуха не много - зато не чем не тормозишь шток клапана и не создаешь дисбаланс.
Китайцы правильно закрутили- "от руки". Там создает уплотнение резиновое колечко которое придавливается и уплотняется за счет давления , а не от силы сжатия половинок накопителя.
Что-бы было меньше вопросов - почитай принципы ПСП на каком либо форуме. Придет понимание процесса и конструкций .
Удачи.

[newsky526]

vadimss2
Не, я понимаю, что "от руки" должно быть! В моем случае вообще до конца недокручено было и на новом баллоне, резину видимо еще распирало, а с падением давления уже нет. Темы на разных форумах сейчас усиленно читаю и начинают приходить в голову различные идеи. Например: ход штока клапана можно увеличить на 2-3мм : на выходе из накопителя есть проточка в глубину, засверливаем ударник и вставляем каленый штифт, чтоб выступал на эти 2-3мм. Потом можно еще малость задемпфировать холостые(боевые) спуски, проточив в торце ударника(или в задней пробке накопителя ) кольцевую проточку для резинового колечка. Утопить в канавку, процентов на 80.Получим реализацию двух вещей: "мягкий" удар деталей друг о друга и возможно получится герметизировать шток клапана в момент выстрела (на микросекунды)
Кстати ударник у меня уже стоит облегченный ,надо будет взвесить.

[newsky526]

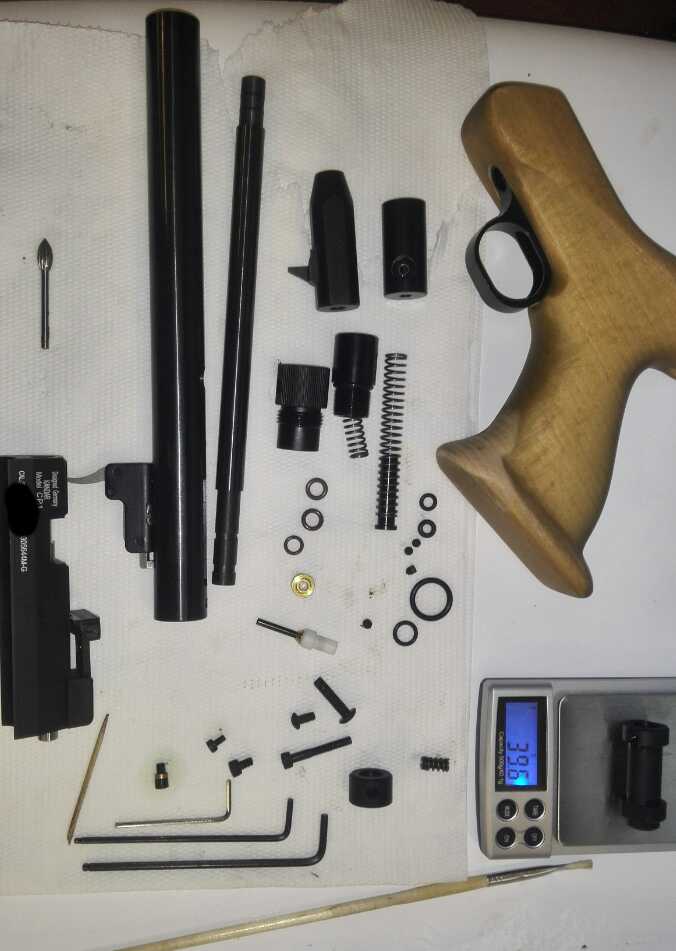

Полностью разобрано...,начну потихонечку ковыряться

Скрытый текст:

[vadimss2]

vadimss2
Темы на разных форумах сейчас усиленно читаю и начинают приходить в голову различные идеи. Например: ход штока клапана можно увеличить на 2-3мм : на выходе из накопителя есть проточка в глубину, засверливаем ударник и вставляем каленый штифт, чтоб выступал на эти 2-3мм. Потом можно еще малость задемпфировать холостые(боевые) спуски, проточив в торце ударника(или в задней пробке накопителя ) кольцевую проточку для резинового колечка. Утопить в канавку, процентов на 80.Получим реализацию двух вещей: "мягкий" удар деталей друг о друга и возможно получится герметизировать шток клапана в момент выстрела (на микросекунды)

Или не то читаешь или не то "куришь" . Выброси из головы что написал, читай дальше и вдумчиво.
Ход чего увеличивают и для чего ? Ход штока клапана , рабочий какой ? Влияет ли на стабильность открытия клапана уплотнение его штока ? Для чего нужна стабильность открытия клапана ? И т.д. и т.п. Ответив на эти и другие вопросы сможешь правильно делать выводы .

Ну и для смеха перефразируя тебя - " необходимо задемпфировать холостое падение пистолета на асфальт - для реализации мягкого удара необходимо обмотать пистолет резиновыми изделиями ".

P.S.- Последний абзац не для тебя ( я помню что ты новичок ).

[newsky526]

Если из тысячи идей, хоть одна будет дельная, то уже хорошо! Ладно, посмотрим, подумаем, почитаем.
Пойду ка я фаску ,на стволике сделаю.

[vadimss2]

;;-)))
Если из тысячи идей, хоть одна будет дельная, то уже хорошо! Ладно, посмотрим, подумаем, почитаем.
Пойду ка я фаску ,на стволике сделаю.

А вот фаску сделать - это правильно. Еще казну поправь , что-бы пуля на нарезы вставала плавно, ровно и однообразно.
Успехов.

[vadimss2]

Продолжим -

Cсылка скрыта. Для просмотра зарегистрируйтесь на форуме или войдите на форум.
Cсылка скрыта. Для просмотра зарегистрируйтесь на форуме или войдите на форум.

Далее оптика и в бой ....

-

[Кастусь]

Чёрт побери, красиво же!

[newsky526]

Вопросик у меня появился : судя по виду седла клапана, в накопителе, в контакт с ним вступает латунный конус клапана, а я так понимаю ,уплотнять должна именно белая пластиковая часть? Мне что лучше сделать, немного торцануть пластмассу ,чтобы уплотнялось по пластику или сразу новый из капролона выточить и с какой фаской?


Попробую сделать, как тут описано:
Cсылка скрыта. Для просмотра зарегистрируйтесь на форуме или войдите на форум.

[vadimss2]

Появился ОП , укоротил и изогнул приклад , почти финиш ...

Cсылка скрыта. Для просмотра зарегистрируйтесь на форуме или войдите на форум.
Cсылка скрыта. Для просмотра зарегистрируйтесь на форуме или войдите на форум.

На первом фото цветопередача близка к оригиналу.

[newsky526]

Руки чешутся!

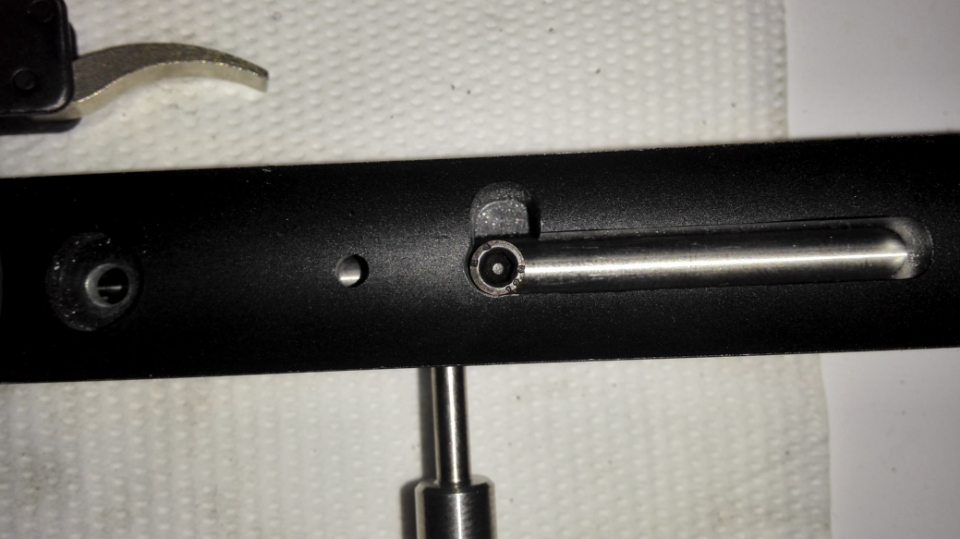

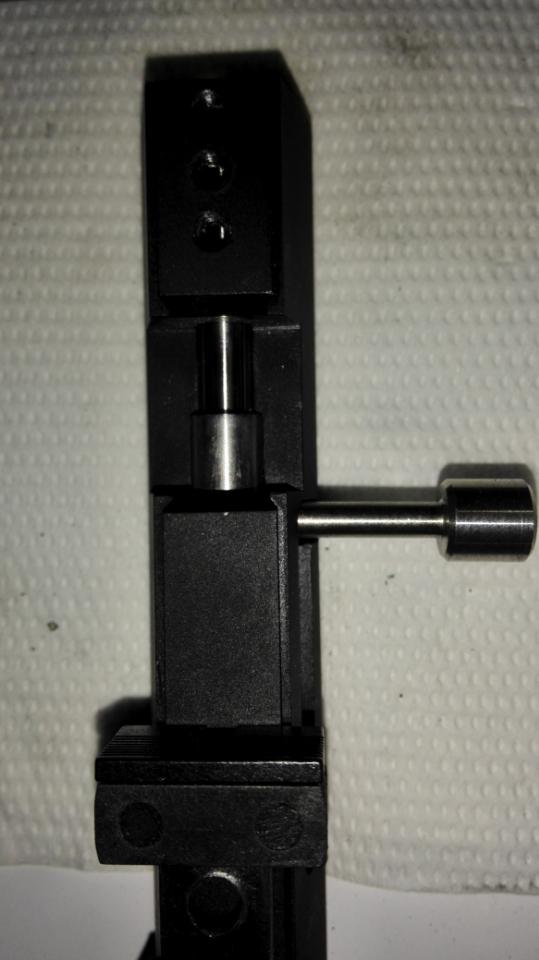

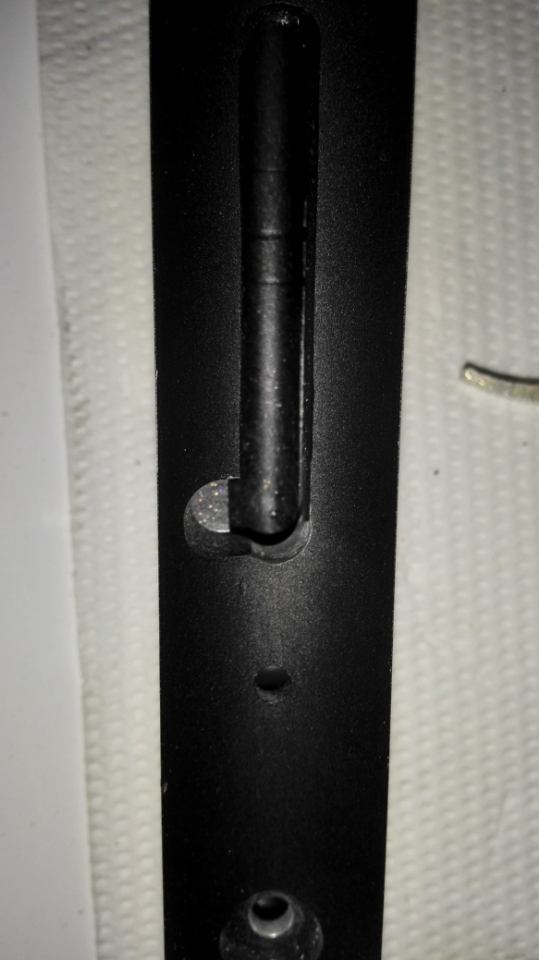

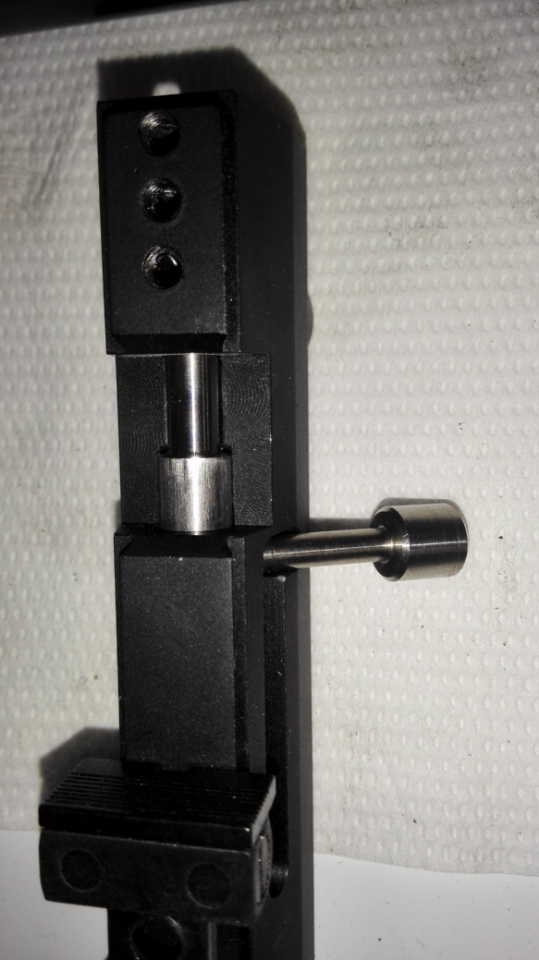

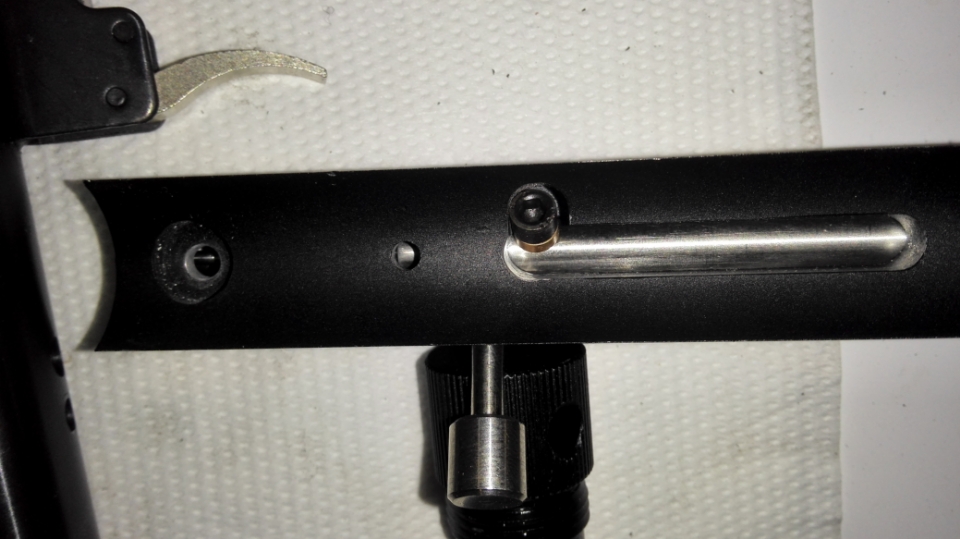

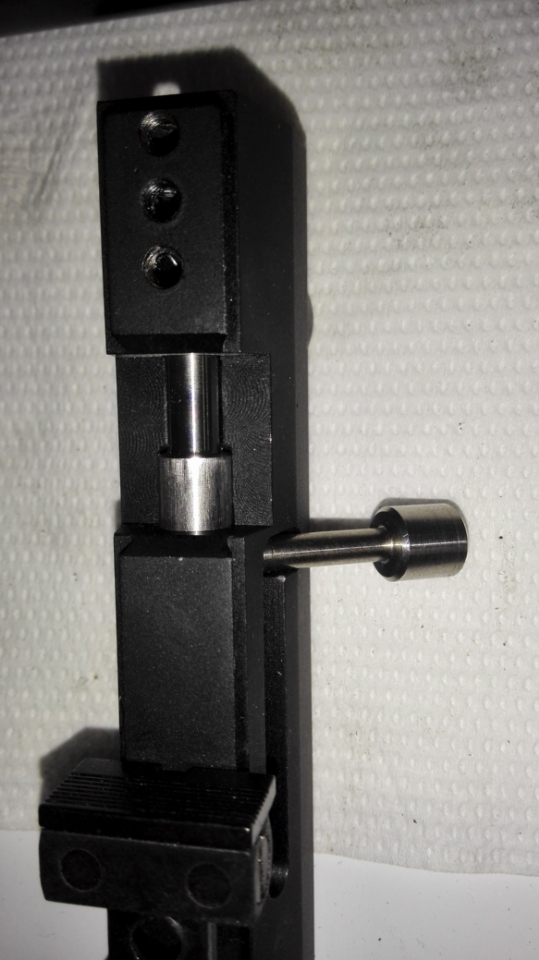

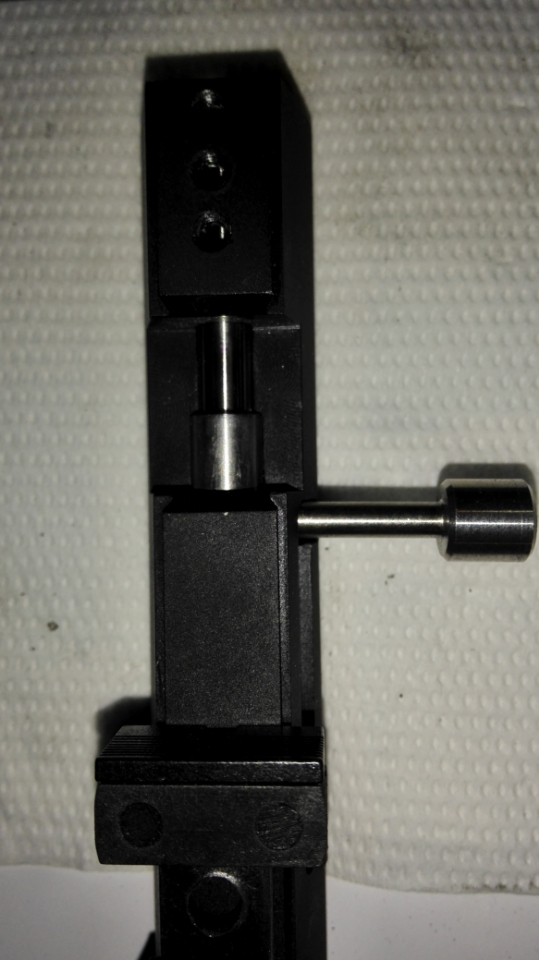

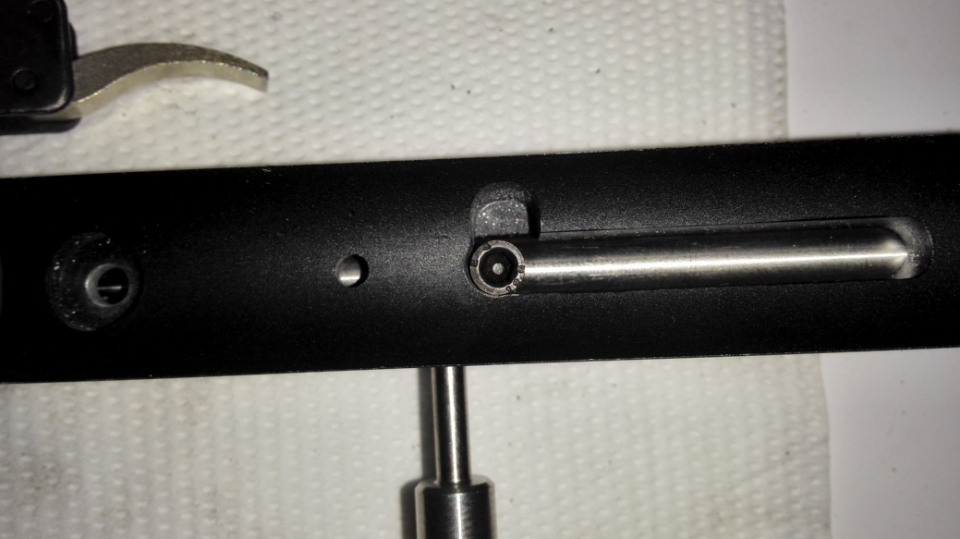

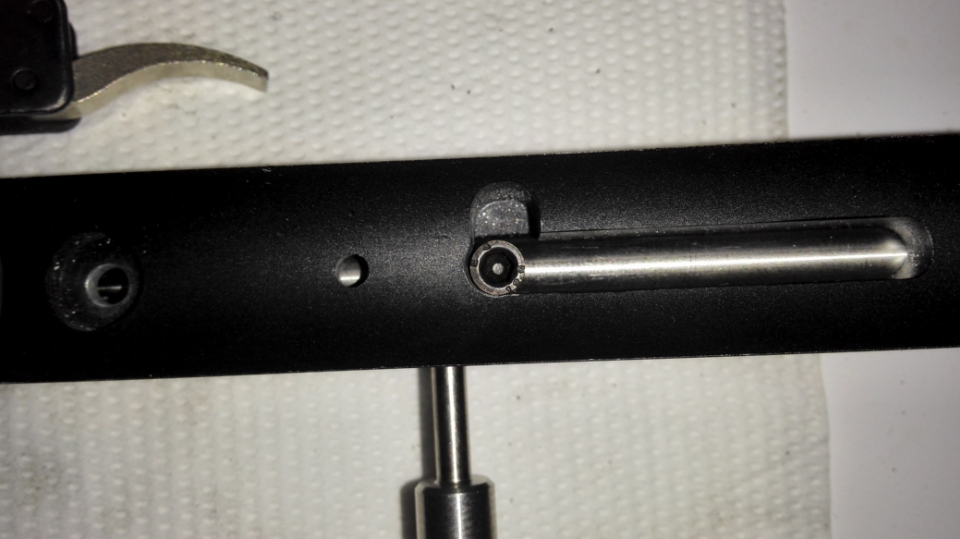

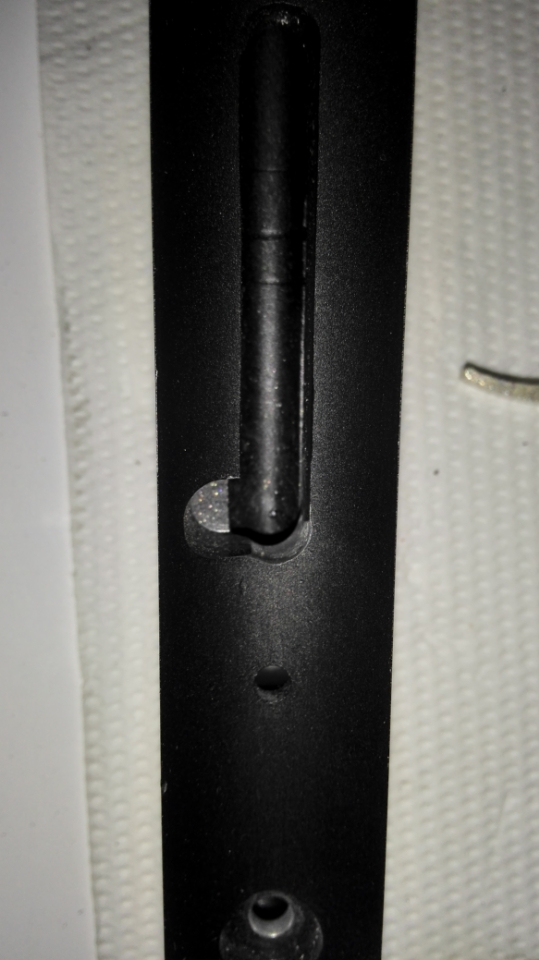

Вообщем ,простейшая доработка коробочки, позволила реализовать автоотодвигание досылателя, от донышка пульки. Игла отходит на 1.2мм. Вроде такого решения я ни у кого не встречал. Плюс еще в том ,что пулька проталкивается глубже и больше не перекрывает ,своей юбкой ,перепуск в стволе.
