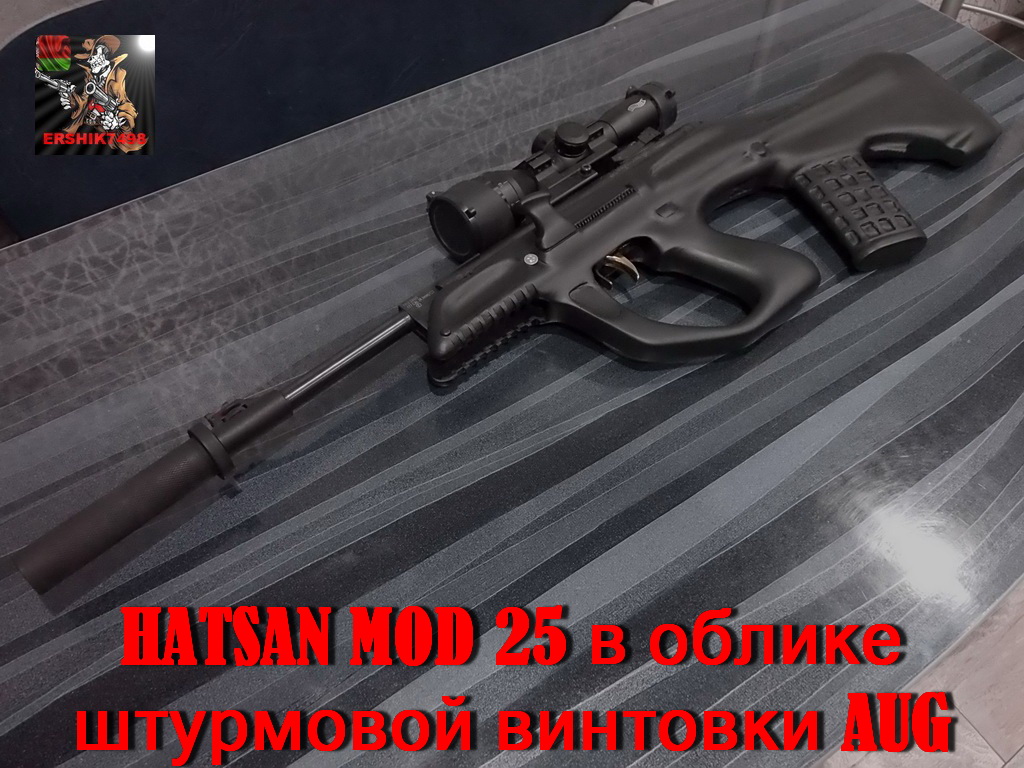

Приветствую,уважаемые стрелки!Хочу представить лёгенький обзорчик моей новой наработки для ППП пистолета HATSAN MOD 25(обе модификации его).Уж чего я только с ним не вытворял уже,но пришлось в очередной раз ему послужить «донором» для моих забав.Вот в таком облике сейчас могу Вам продемонстрировать свой Хатсан:
Вообще изначально данная ложа «аля AUG» изготавливалась под пистолет Браунинг 800 Экспресс. «Железо» данного пистолета чем-то схоже с Хатсановским.Кстати делают этот Браунинг на том же заводе в Турции,что и Хатсан(стояло клеймо).НО…
В общем начал делать под Браунинг.Делалось по просьбе гражданина для начинающего стрелка-его сына.Парнишка хотел что-то похожее на подлинную винтовку,типа как я «Винторез» из «Ёжика» делал.Почему винтовку?Дело в том,что Браунинг этот весом больше моего Хатсана даже-вес более 1800 грамм(мой 1700).Конечно для паренька это было много.О точной стрельбе даже с двух рук говорить было сложно.Решено было сделать ему что-то с надёжным хватом обеими руками.Полистал справочник стрелкового оружия…И выбрал именно AUG.Конкретнее-штурмовую винтовку австралийской армии THALES F-90.Делают её по лицензии Steyer AUG(Австрия).Вот некоторая справка:
«Штурмовая винтовка F90 спроектирована австралийским подразделением международного концерна Thales. В период разработки новое оружие носило обозначение EF88 (enhanced F88 - улучшенный F88). Оно является глубоко модернизированным F88, состоящим на вооружении армий Австралии и Новой Зеландии, который представляет собой лицензионную копию Steyr AUG. Наиболее существенные отличия F90 от Steyr AUG включают в себя фиксированный (несменный) ствол, наличие длинной верхней и боковых универсальных направляющих Picatinny rail, отказ от передней складной рукоятки в пользу нижней направляющей типа Пикатинни, улучшенную форму пластикового приклада с характерным гребнем под щеку.»

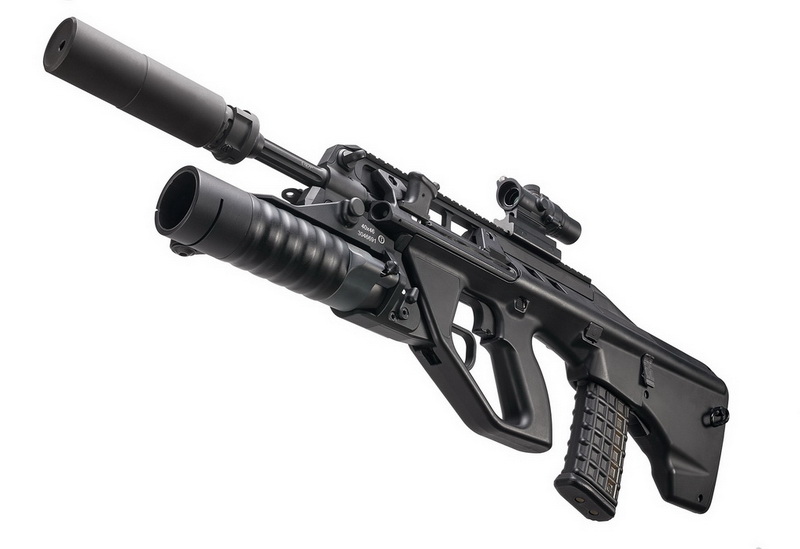

Для образца «содрал» из сети вот это изображение:

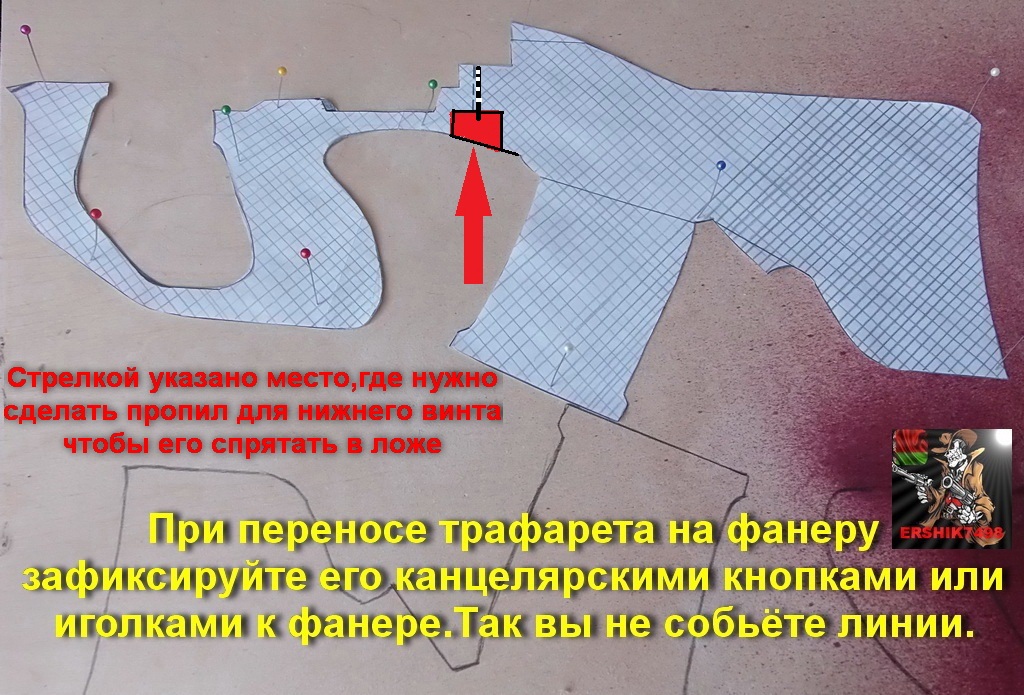

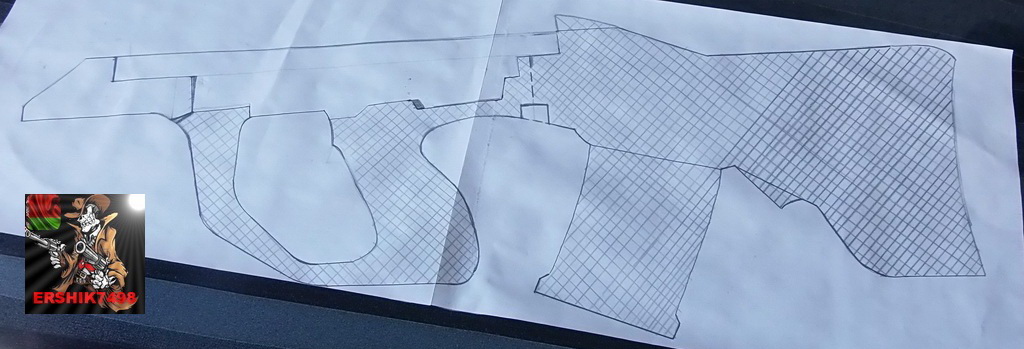

Конечно же гранатомёт не планировался.Не планировалась и верхняя база с длинной планкой Пикатини-слишком громоздкой и неуклюжей в совокупности и конфигурацией «железа» Браунинга 800(Э)получилась бы «винтовка».Ну и начал стандартно-по обрисованному «железу» сделал эскиз ложи:

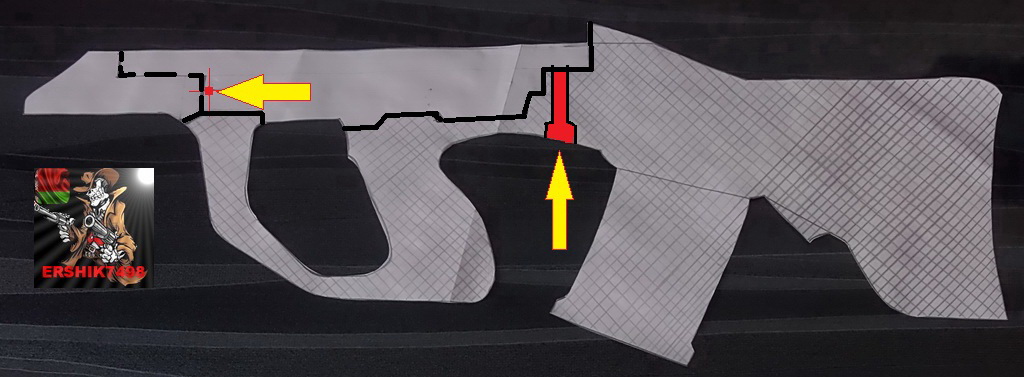

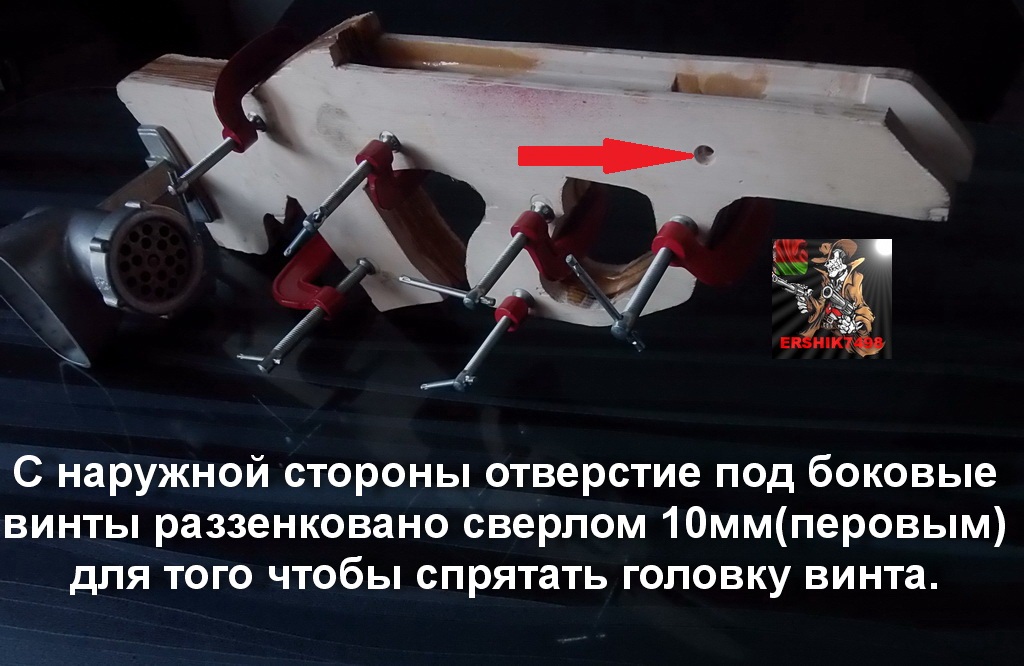

Вместо заднего родного крепёжного винта(ввиду более массивной новой ложи),было решено заменить его на более длинный винт под шестигранник.Конечно же «утопив» его в ложу.Закрутить такой винт можно даже надёжнее,чем родной винт под «крестик»:

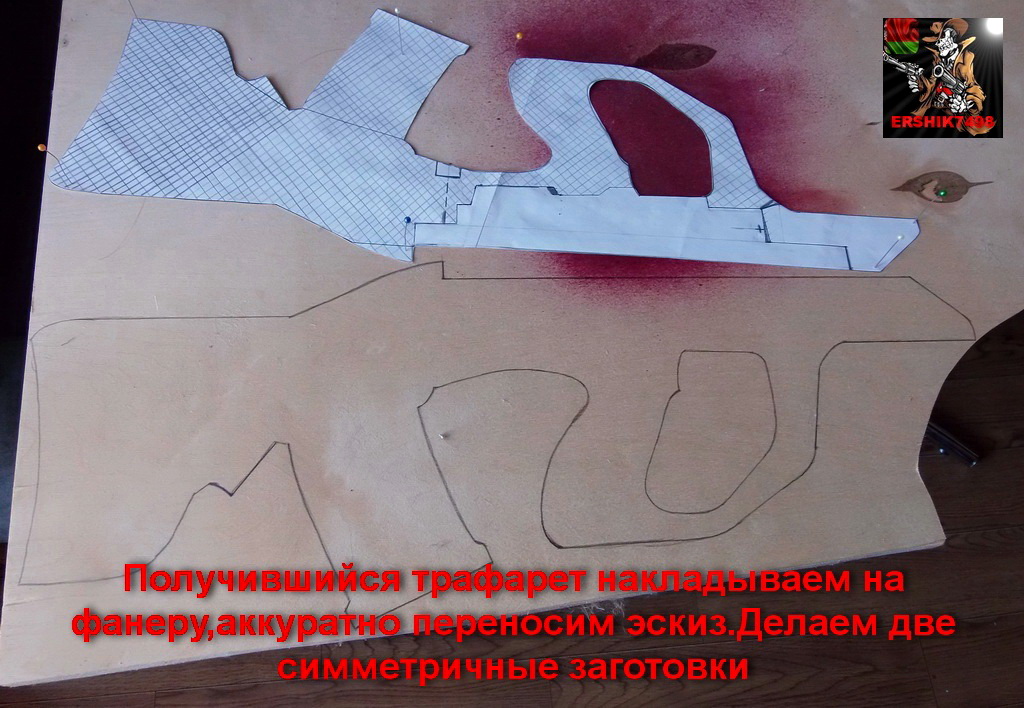

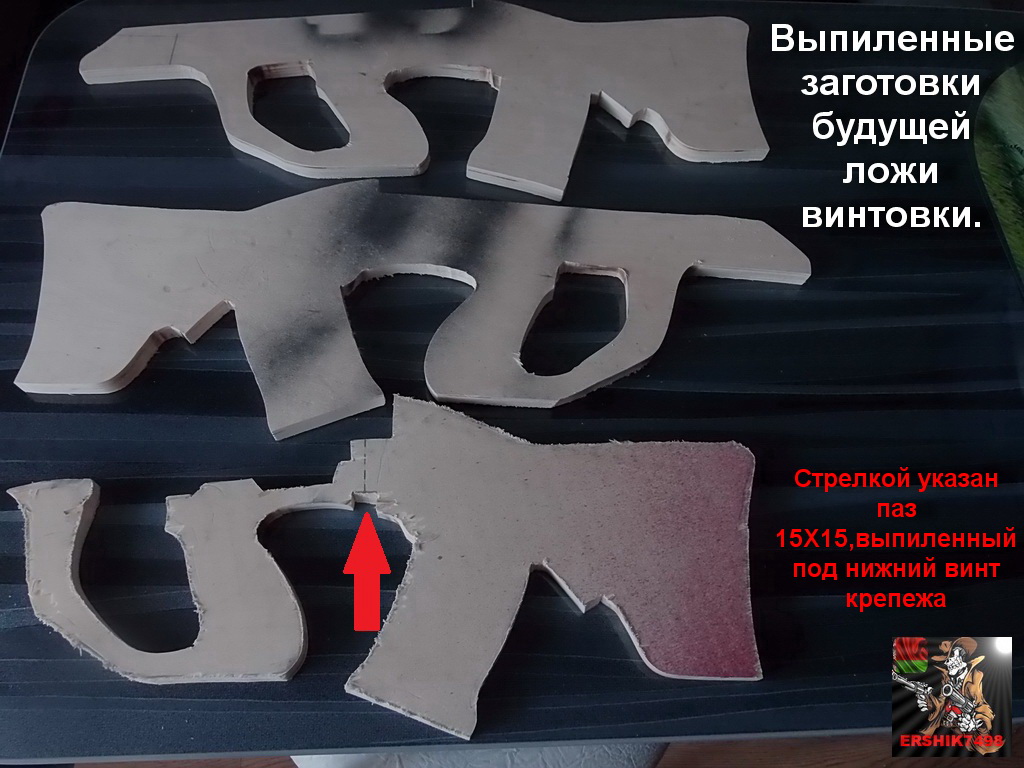

Выпилил три заготовки из 15-ти мм фанеры.Две боковины и серединку(заштриховано на рисунке).Пока всё под Браунинг.Вот:

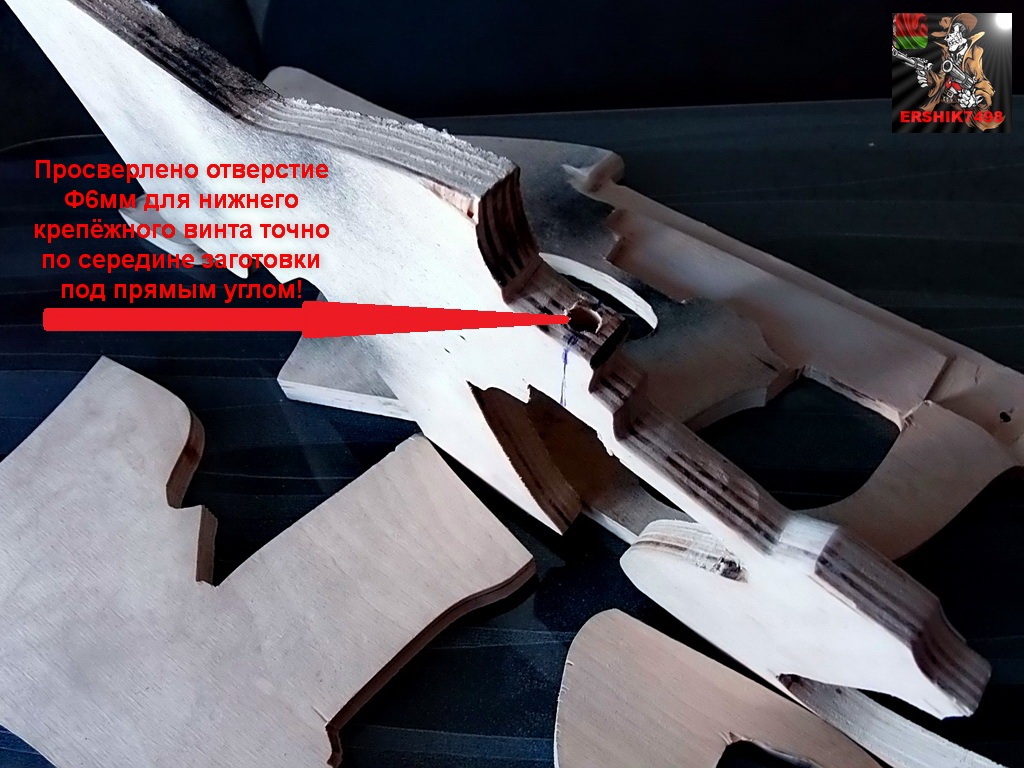

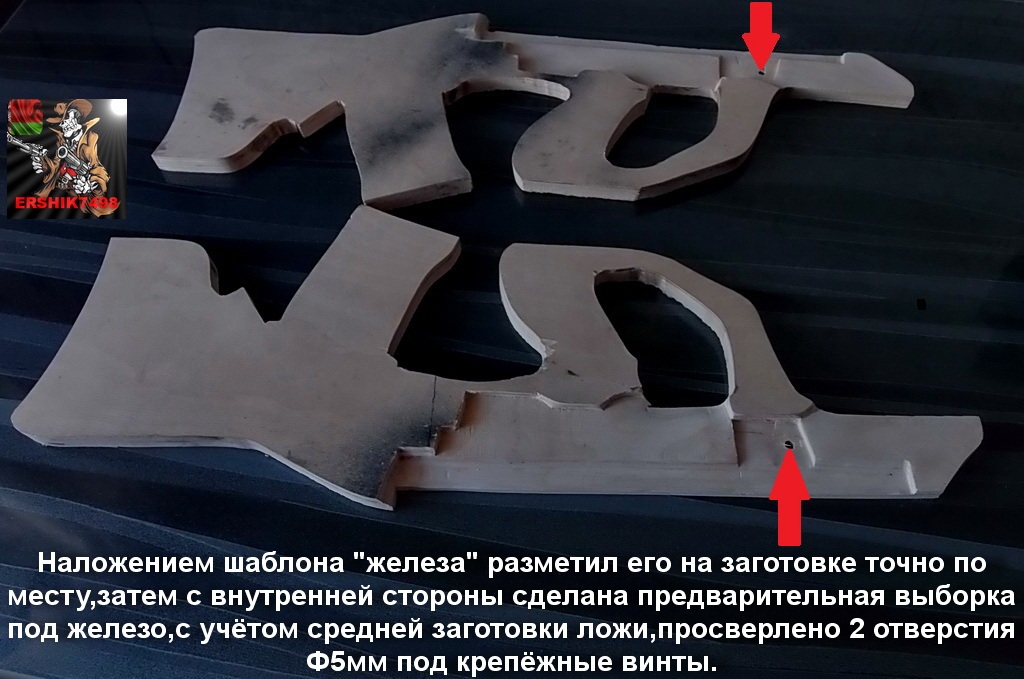

Посверлил все отверстия для крепежа «железа» и сделал предварительную выборку под «потроха» Браунинга:
Получилась вот такая «рогаза».Доделал выборку под «железо» примеряя его периодически в ложе для точного совпадения всех винтов:

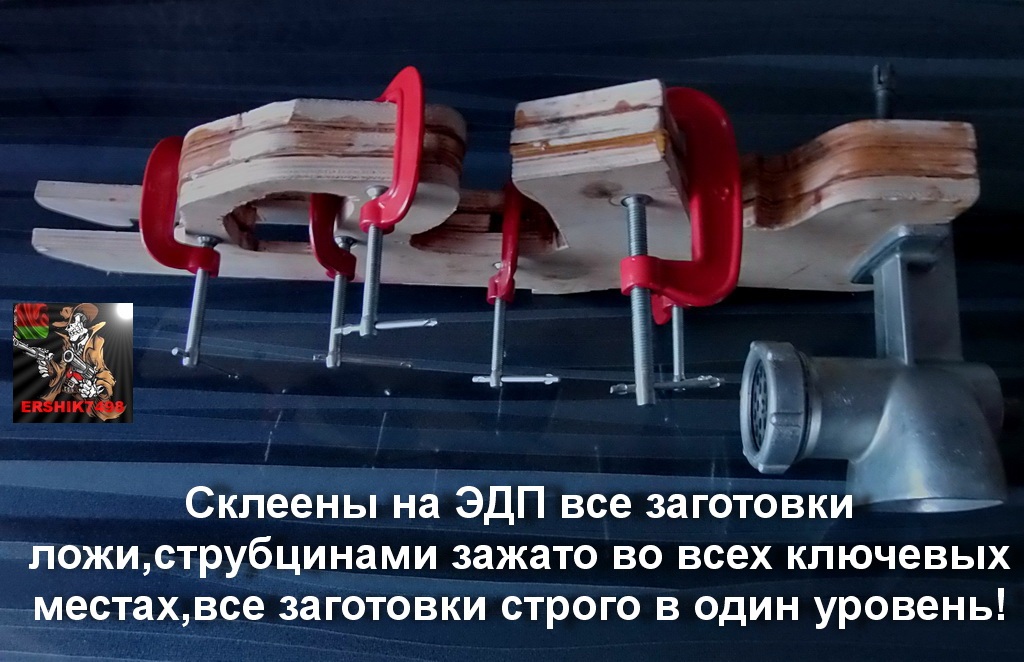

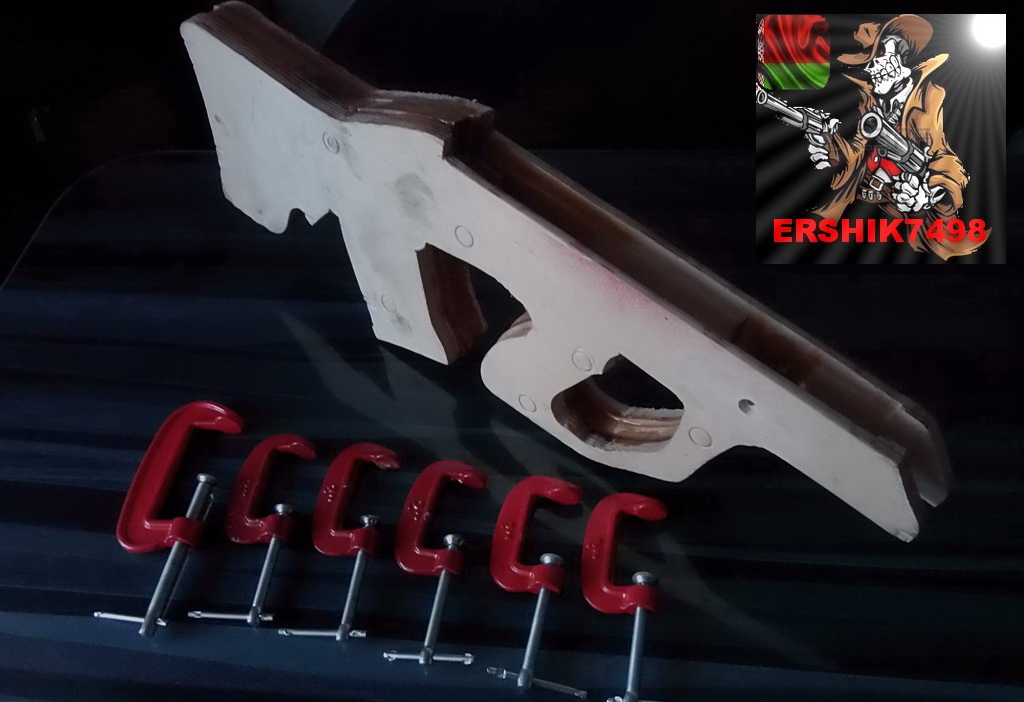

Далее-разрисовал ключевые места на ложе и пришёл к выводу,что в «щёках» на ложе мне не хватит объёма сделать все задуманные элементы.Приклеил к ним ещё по два берёзовых брусочка.Далее по фото вы поймёте куда.Нужно было сделать объём в задней части боковинок и в передней части имитацию затвора и боковой планки Пикатини.

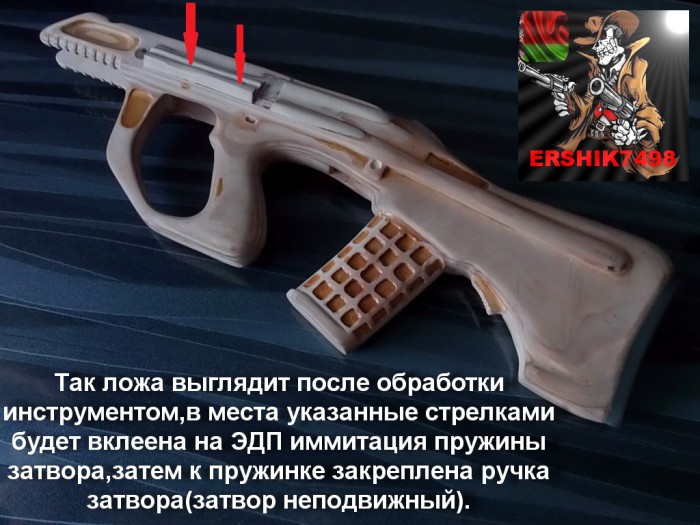

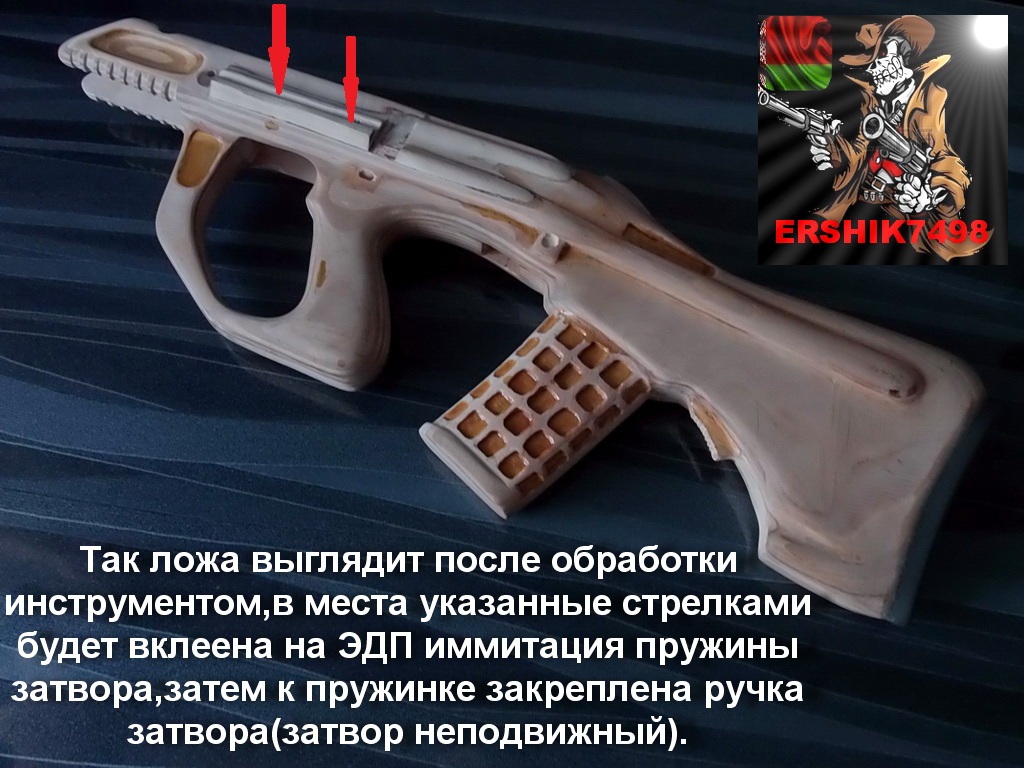

Сначала полукруглые стамески для отрубания лишнего с заготовки,подчистка ножами и более мелкими стамесками,конечно же и рашпилями с крупным зубом.После всё подчистил более нежным инструментом.В общих чертах:

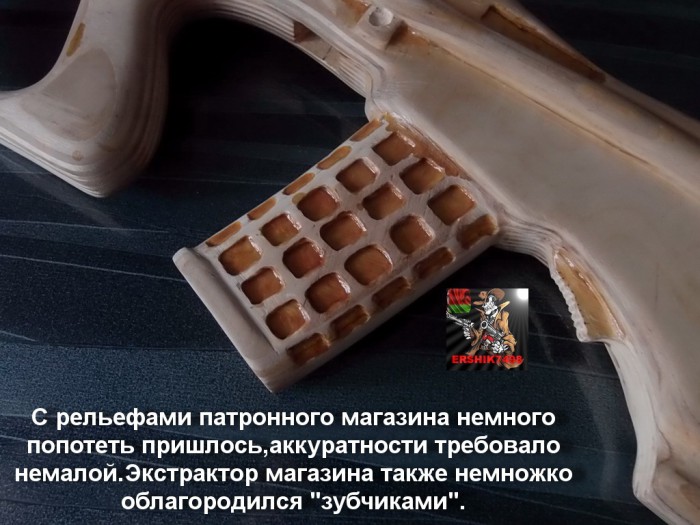

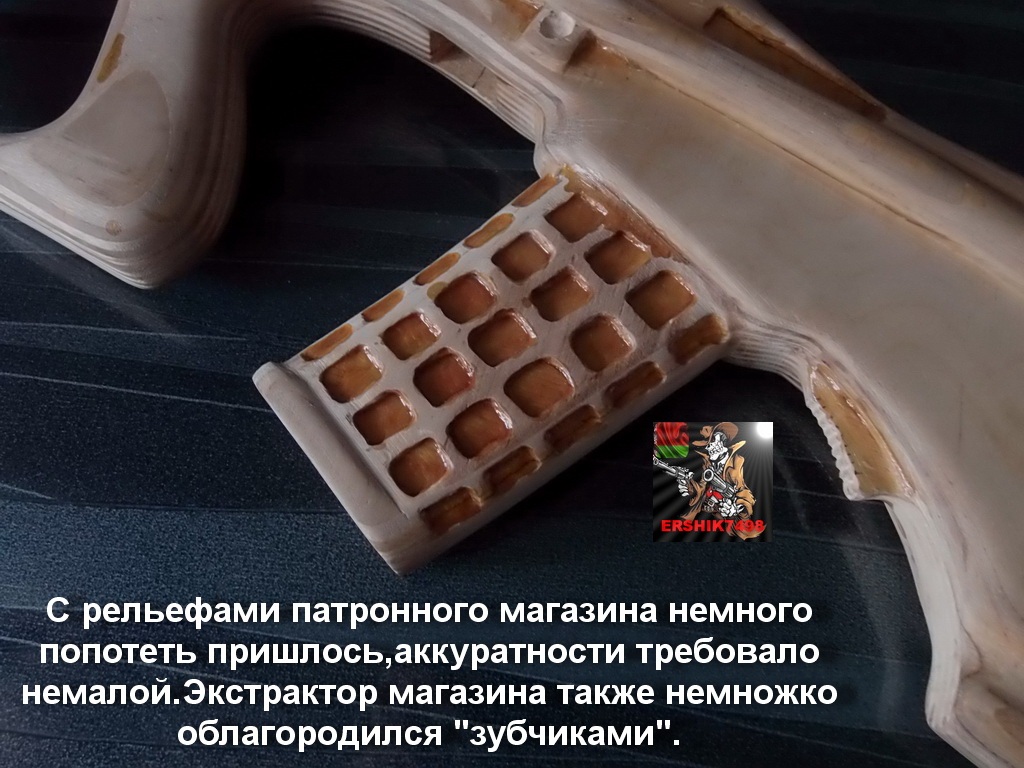

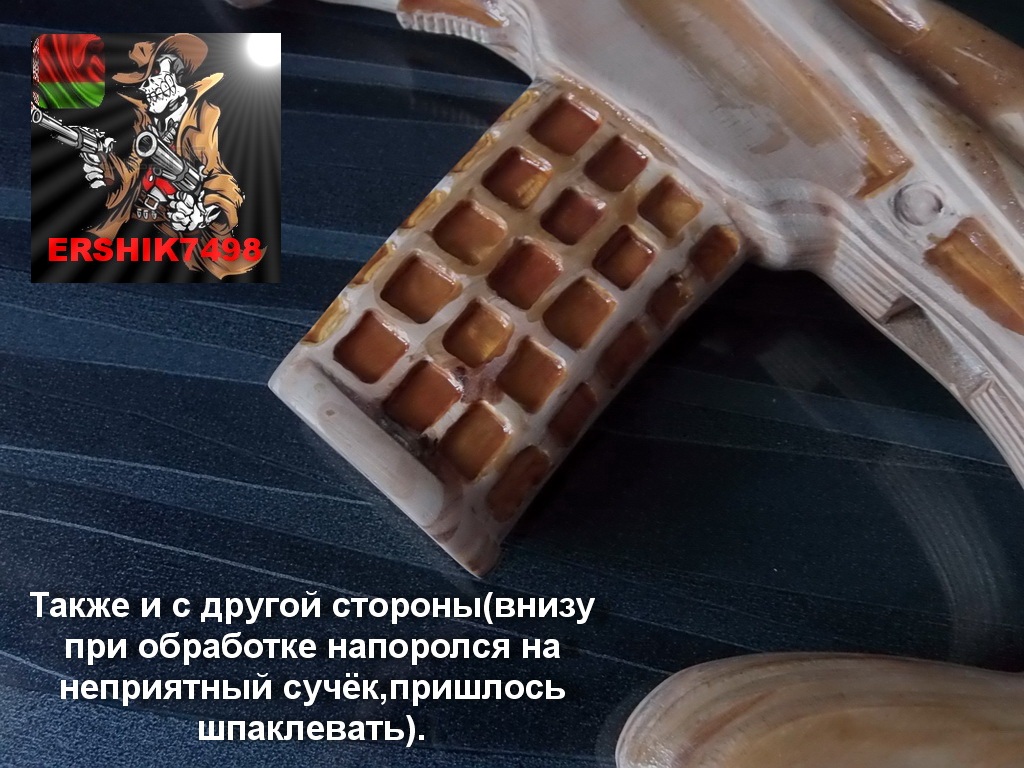

Доставил хлопот патронный магазин-выборка этих ячеек заняла продолжительное время,ладно хоть сучок один попался,и то «детский».Но шпаклевать всё же пришлось-после высыхания обработку продолжил.Вообще шпаклевать пришлось много,не из-за того что фанерка была плохой(она плохой и не была),просто хотелось сделать более плавными переходы и т.д:

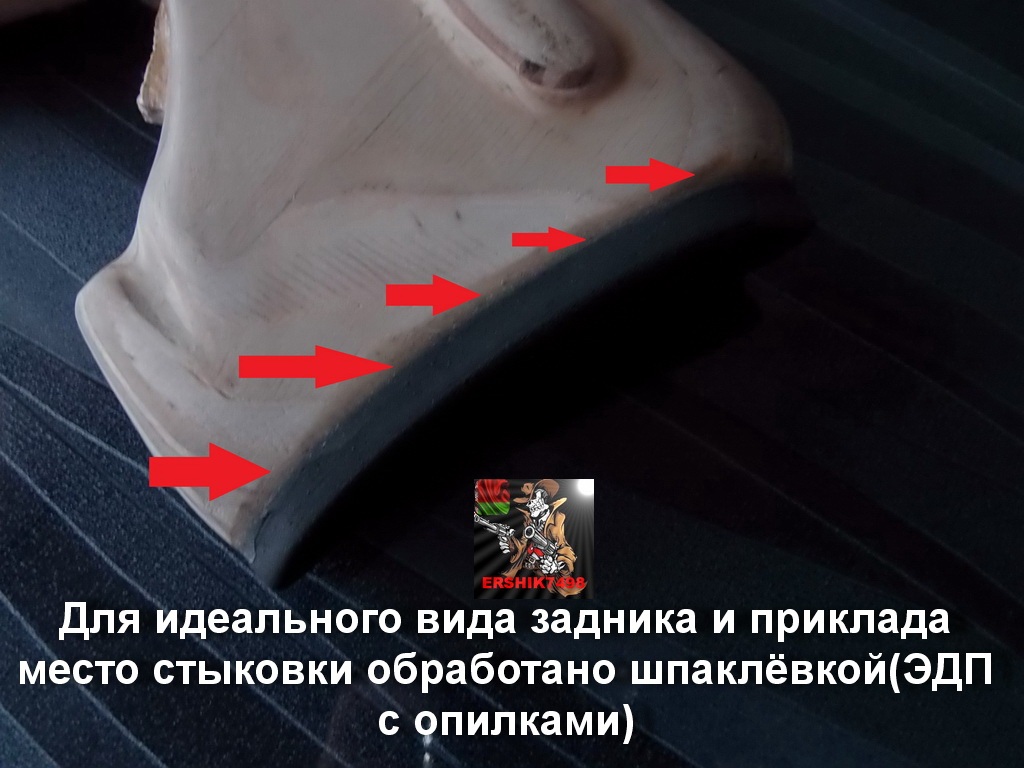

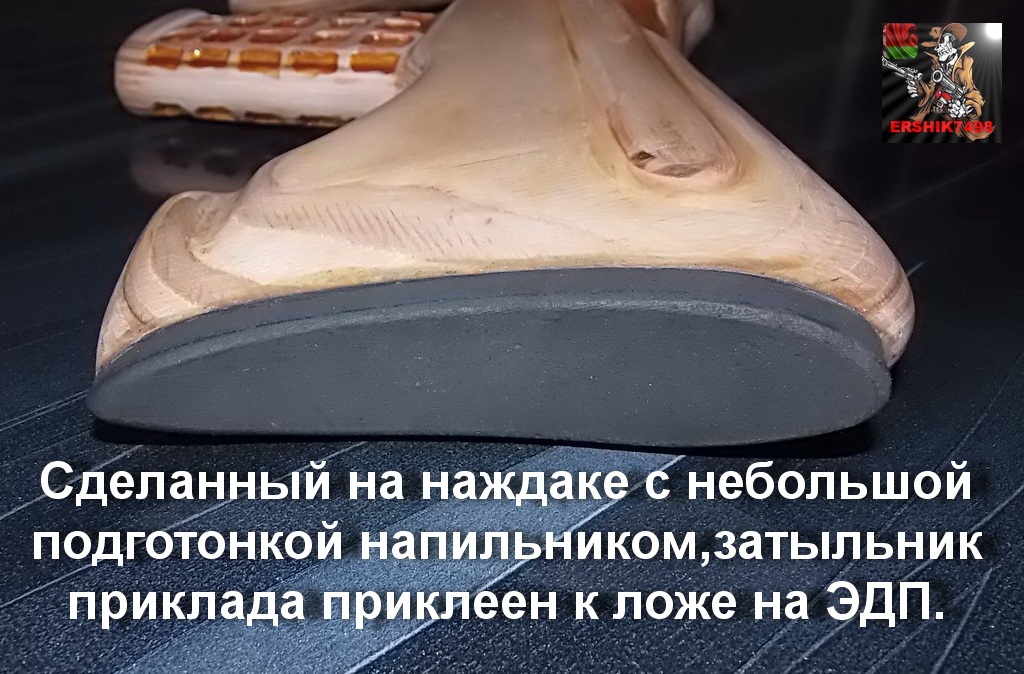

Затыльник на приклад сделал из плотной резины.Позже сделал в нём трёхгранным надфилем риски.Приклеил его на ЭДП и обработал досканально шпаклёвкой для полного слияния его с прикладом:
И тут «сюрприз»!!!Сообщает мне хозяин пистолета что найден покупашка на сей образец,просит незамедлительно вернуть его,а сделанное уже мной я могу выбросить в печку
.Ну дал бы хоть закончить,может не ему,так кому то ещё потом и понадобилась бы.Буквально на пару дней-а нет!!! «Верни,змей!!!»Сам за пистолетом даже не пришёл-отправил сына.Паренёк явно неудобно чувствовал себя,извинился и ушёл.На него зла не было конечно же-но на папу его…
Так не делается думаю…
Ну да ладно,ничего не попишешь,но жаль было хотя бы потраченного времени на эту работу.Выбросить сделанное если по совести было жаль.Забросил в кладовку.Так и лежала она там месяца четыре.Фотки которые вам показываю сохранились чудом,даже и мыслей не было что сделаю по этой работе обзорчик.Все удалил.Случайно обнаружил в памяти флешки,извиняюсь-чем богаты!Ладно если бы выборки не было под «железо»,так сделал же уже.И отверстия были насверлены.Но позвонил как то Сергей Акбарс,потрещали о том,о сём,о моём Хатсане.И тут родилась мыслишка-а почему бы не «воткнуть» мой Хатсан в эту ложу?Примерил-и УХ!!!Попыхтеть над доработкой выборки,зашпаклевать надёжно старые отверстия и пересверлить новые-и все дела…

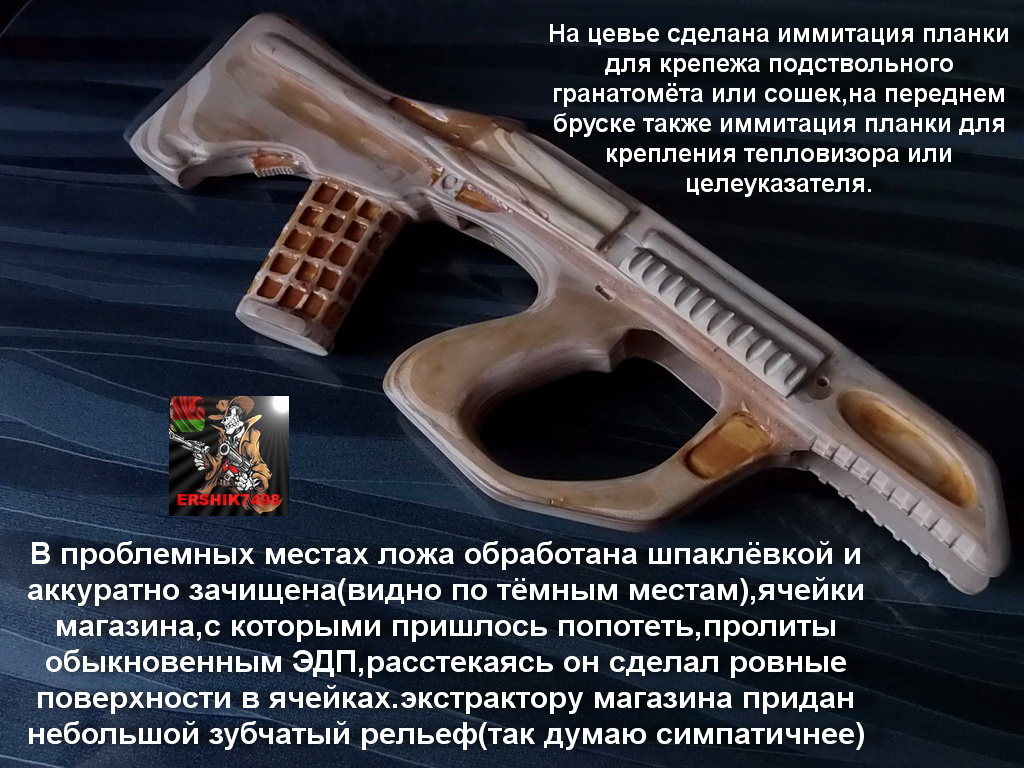

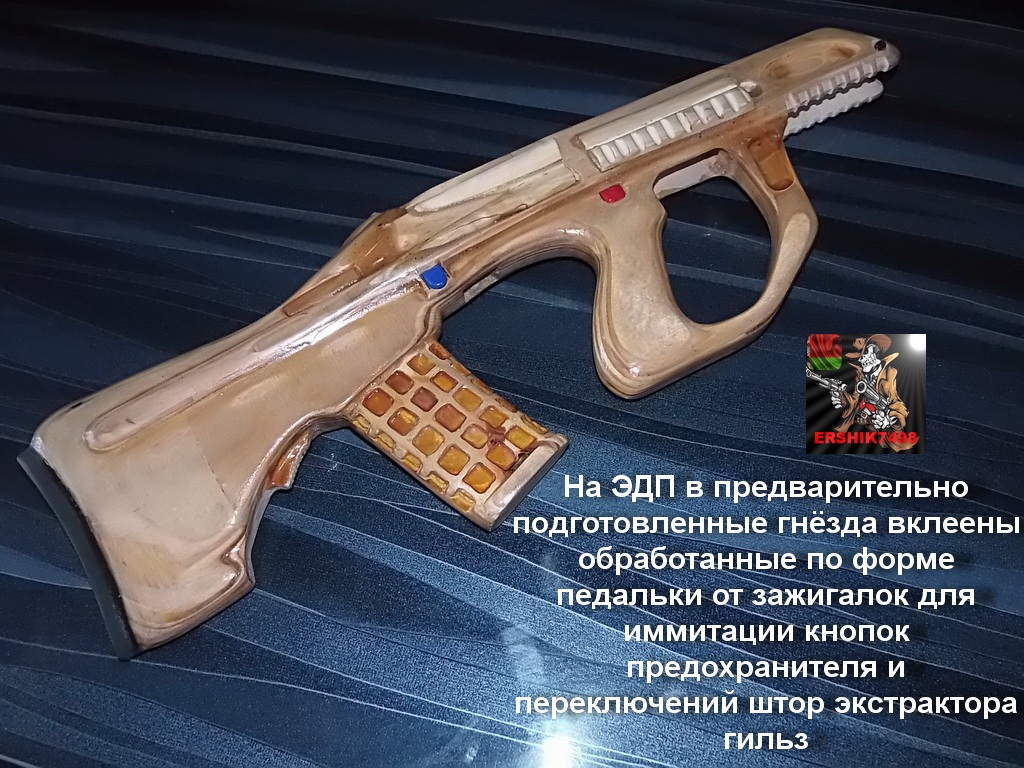

Достал и принялся-в подготовленные места вклеил на ЭДП педальки от зажигалок.Это для имитирования переключателей штор экстрактора гильз и кнопок переводчика огня.Доработал на цевье что-то похожее на планку для крепления гранатомёта,сделал из ясеня рукоятку затвора.Свил из оцинкованной стальной проволоки пружинку для затвора,вклеил на ЭДП в подготовленную канавку.Следом доработал форму затворной рамки и на шпильку вклеил в затвор изготовленную ранее ручку.На правой стороне на приклеенном переднем бруске изготовил имитацию планки для крепления целеуказателя.В выборке также где-то углублялся,где-то шпаклевал лишнее,пересверлил отверстия.Доработал рельеф на ложе с наружной стороны.Примерно всё что перечислил,делал уже вне дома и фотографировать было нечем,что успел:
Красил всё на работе(потому фоток нет),на балконе холодно да и пылить не хотелось акрилом.Сначала удалил все опилки-продул воздушным пистолетом.Потом легонько отжатой тряпочкой ХБ обезжирил всё.Прошёлся 2000-ой «нулёвкой».Сдул опилки снова.Далее краснокоричневым аэрозольным грунтом Bosny(№168) покрыл изделие в два лёгких слоя(сушка между слоями 2 часа).После полного высыхания грунтовки обработал всё опять 2000-ой «нулёвкой».После нанёс два слоя чёрной матовой аэрозольной краски Bosny(black flat №4).Сушка между слоями 4 часа.А напоследок в один слой задул издельице матовым аэрозольным лаком,также Bosny.Номер не помню-был остаток,его хватило,баллончик выбросил.

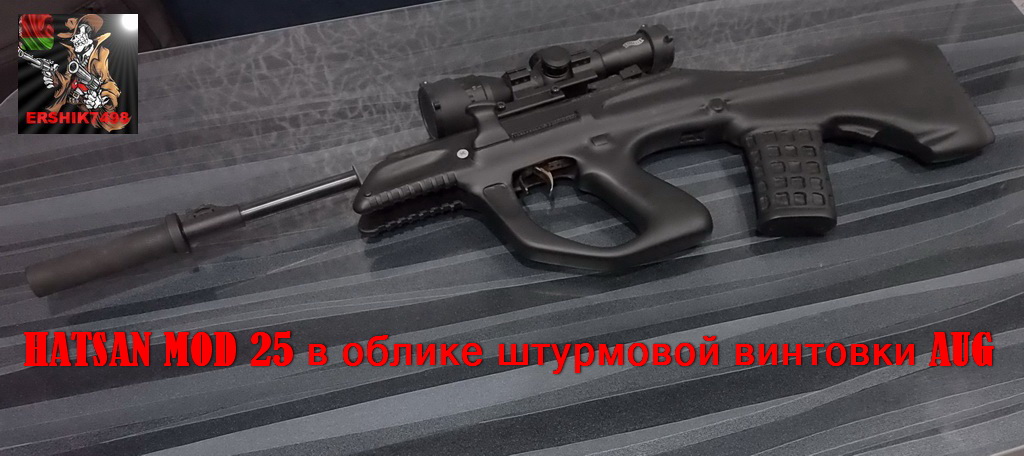

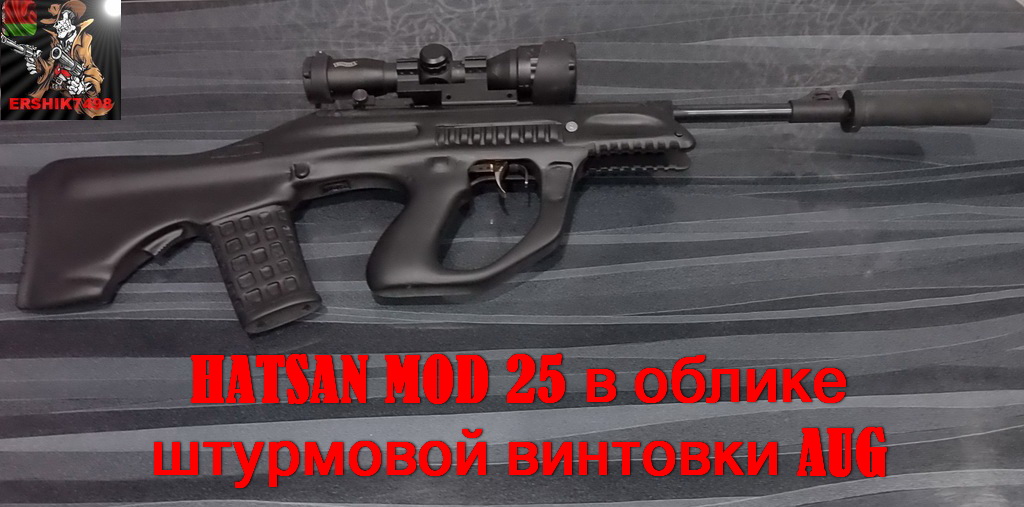

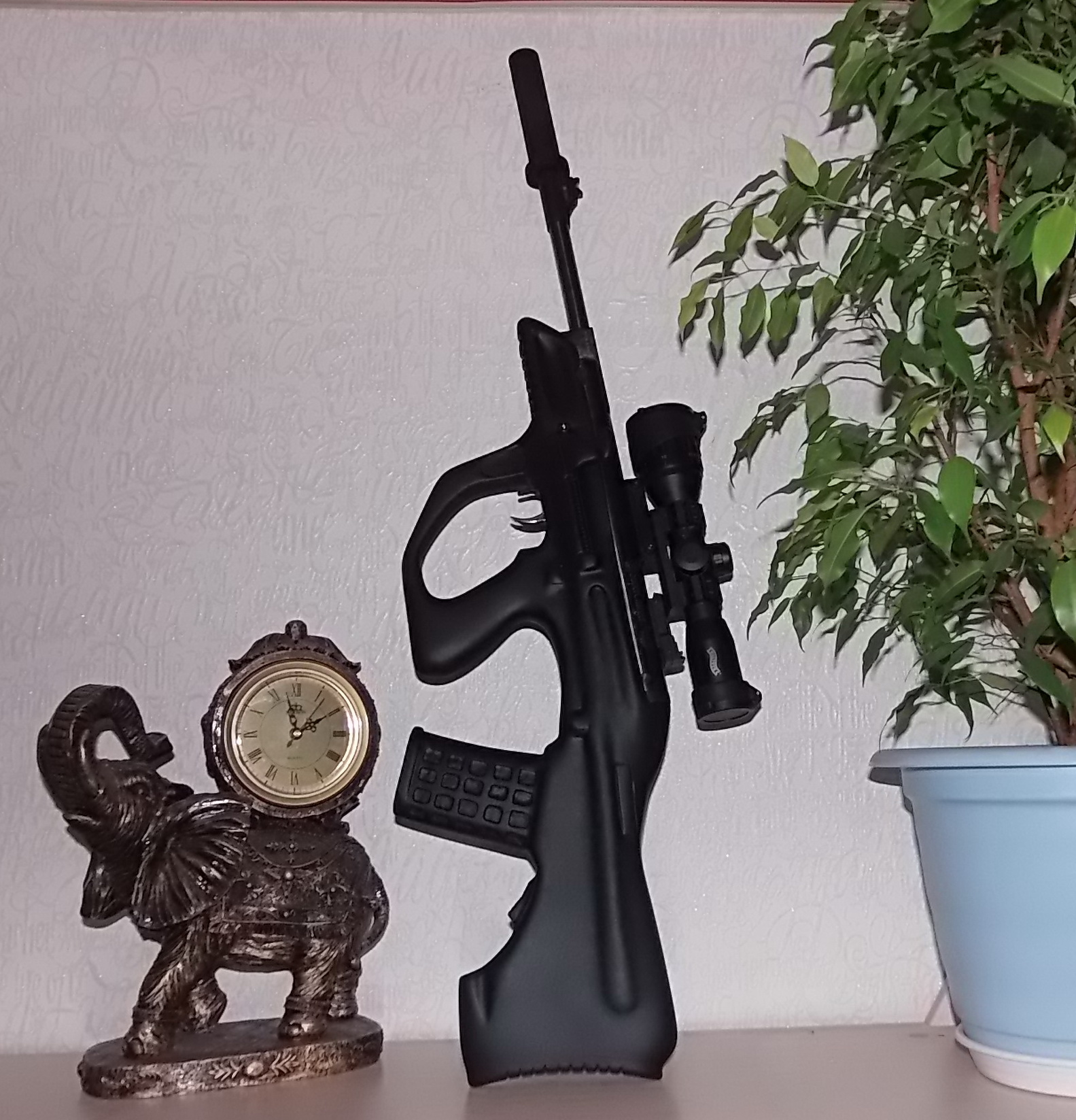

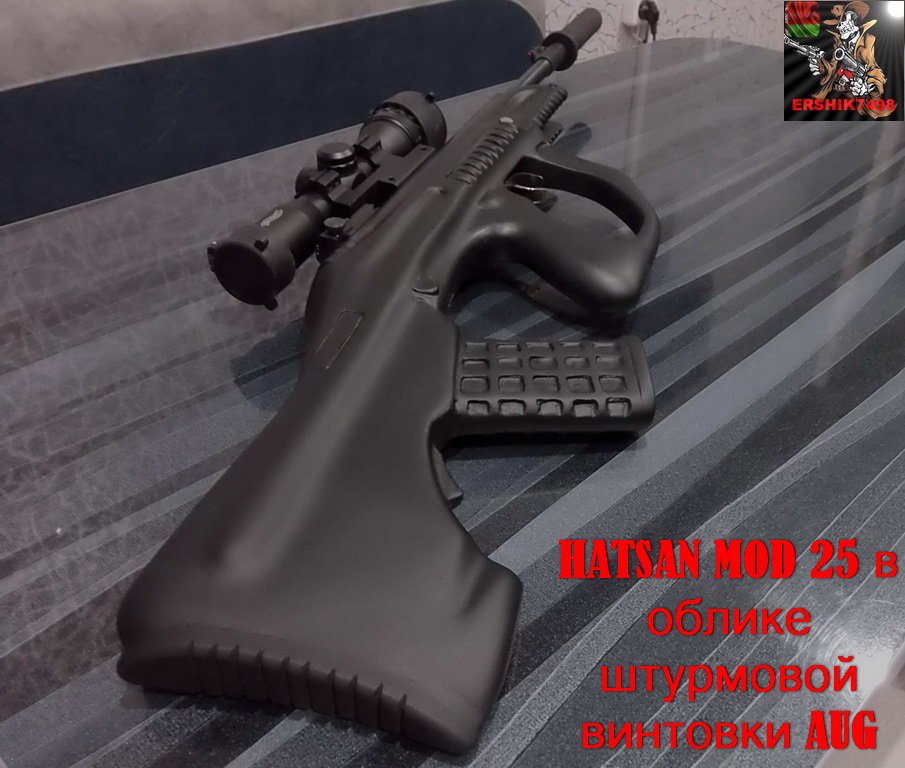

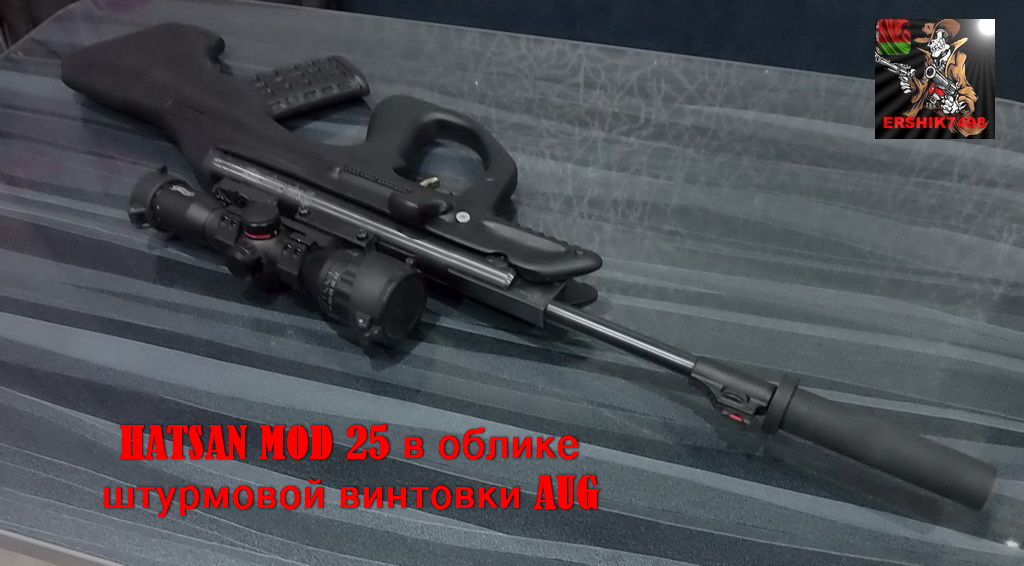

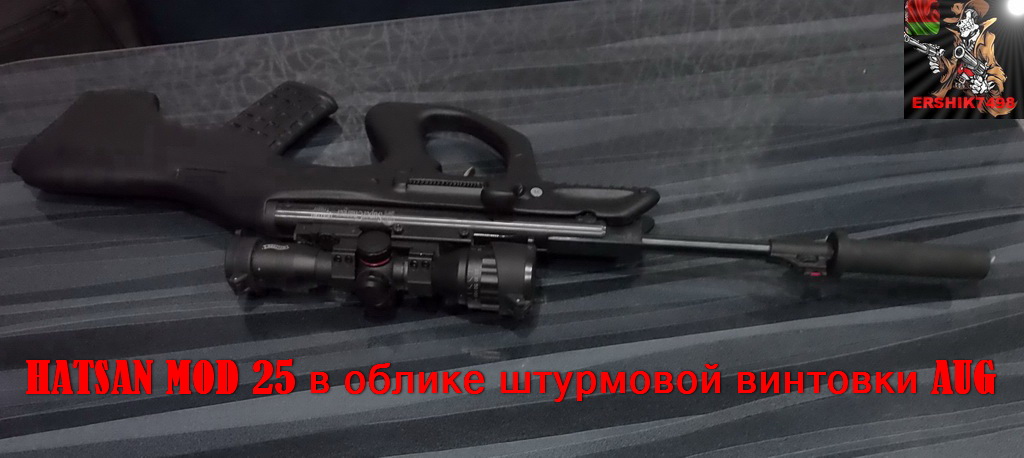

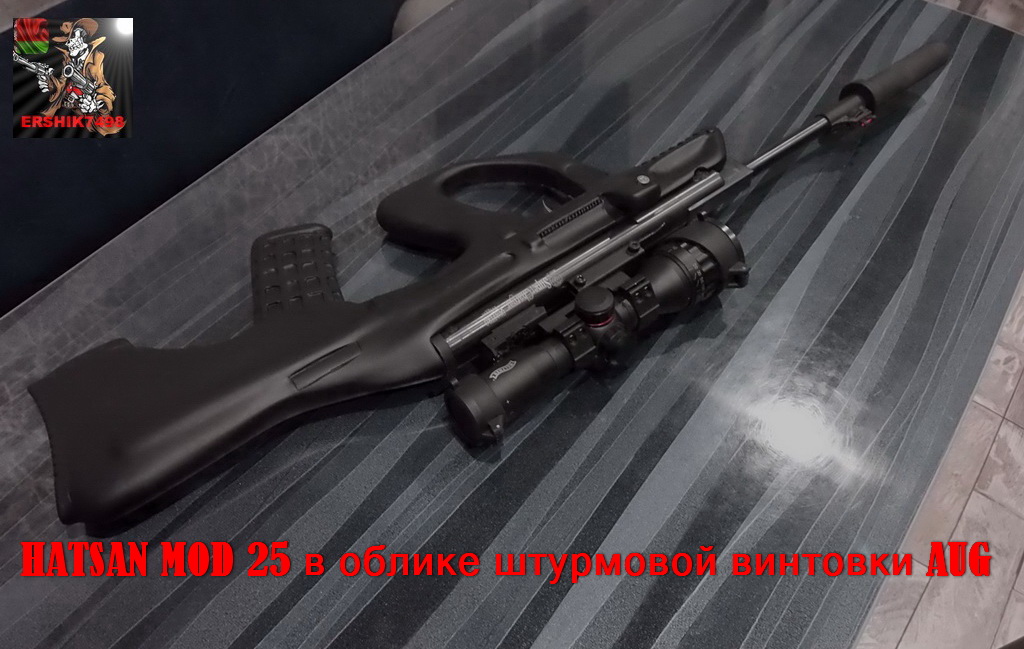

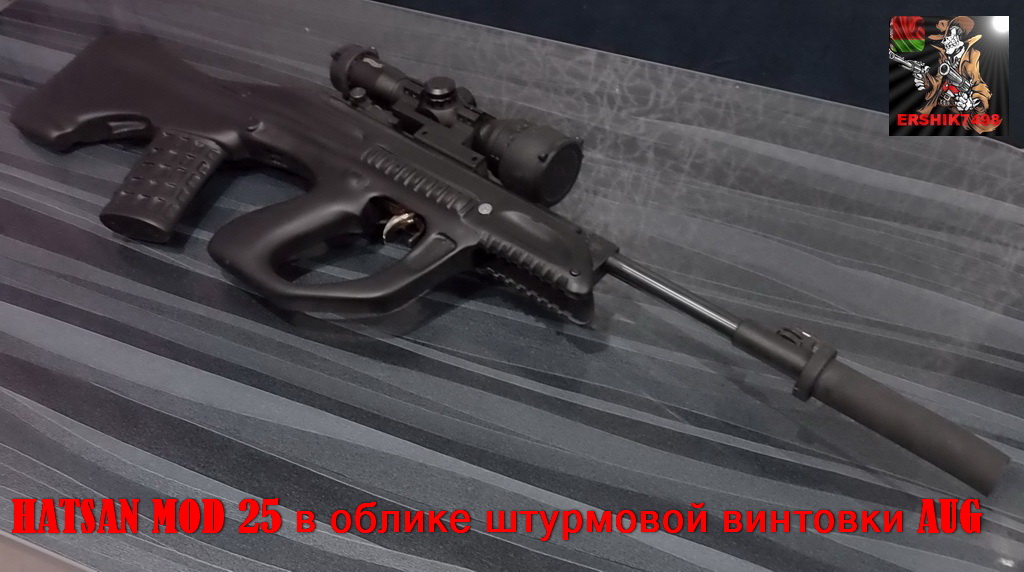

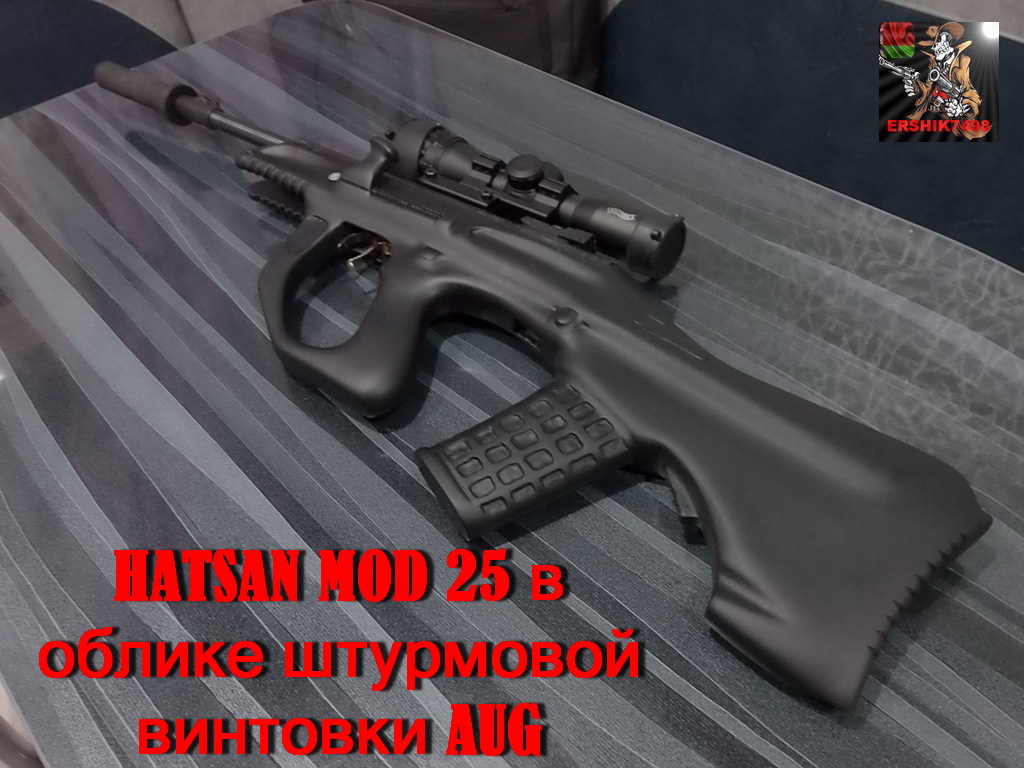

Высохшую ложу нежно натёр мягкой ХБ тканью,изделие просто засияло.Признаюсь-парочка мелких «косячков» есть на ложе(точки меленькие).Чёрт её эту фанеру знает-зачищал,вроде всё было идеально,а после грунтования проявились.Но они едва ли заметны,вида как по мне и не портят.Думаю даже не знающий о них и не найдёт.Далее представлю фото готового изделия-мой Хатсан мод 25 Суперчерджер а облике австралийско-австрийской AUG. «Глушитель» делался ещё для предыдущего проекта.Просто достал «железо» со всем обвесом из той ложи и вставил в эту.Фотки наверно не очень-фотографировал сегодня вечером,оптимальных настроек так и не подобрал к фотокамере.Завтра добавлю фото при дневном свете,уверен будет куда лучше,подберу чёрные боковые винты,здесь вкручены оцинкованные,а пока вот:
Хочу сказать одно-очень удачная конструкция вышла.
Во первых удобно в плече,высота приклада более чем оптимальна с установленной оптикой или коллиматором.С родными открытыми прицельными приспособлениями она пожалуй идеальна вообще.Второе-отличный хват как и правой,так и левой опорной рукой.Отлично держаться левой рукой за «душку» рукоятки,просто здорово!!!Не тяжёлая ложа,отлично держится в руке,ствол не гуляет.В общем контроль над «винтовкой» полный!!!Завтра покажу на фото варианты хвата,как сей образец выглядит в руках стрелка.В дальнейшем планирую передать это изделие сынишке одного из комрадов,если конечно оно ему понравится.А парнишке будет очень интересно думаю стать обладателем «AUG».Мне «сивому мерену» уж точно поздно владеть таким-а мальчишке в самую пору будет и надолго.В общем ждите завтра обновлённые фотки(если конечно это показалось интересным),благодарю за внимание всех!
