Стенд для настройки редукторов.

[116aavl]

Назрел вопрос придумать приспособу, чтобы можно было настраивать редуктора диаметром до 40мм. Чтобы не качать и не сдувать резик и более менее быстро всё разбиралось- собиралось. Может у кого есть чертежи и картинки на эту тему ?

[ppp4]

Cсылка скрыта. Для просмотра зарегистрируйтесь на форуме или войдите на форум.

[116aavl]

Я так понимаю, эта штука накручивается вместо клапана или чтото типо того, без винтовки ею не померяеш давление ???
Ну хоть ктото из производителей додумался выпускать - это радует.

[ppp4]

Дмитрий просто представитель РАР - Смоленск. А ништяки выпускает для дополнительного заработка, как я понимаю. Там есть 2 варианта этой приблуды.

[shopot]

Привет всем.Можно и родной резик использовать.Просто если уж говорить об экономном варианте. Только нужно заполнить по максимуму пустоту до редуктора, Брусок ,бусы жены и т.д. Главное чтоб лишний воздух не забивать. Заправочная остаётся родная. А вот пробку с манометром , сделать придётся новую. Это не проблема , тем более размеры можно снять и с оригинала ( передняя пробка с клапаном ). Остаётся пристроить манометр по вкусу. Например в место пере пуска и всё готово. Затрат минимум, кпд отличное, любой токарь способен, цена вопроса

[116aavl]

мне кажеться всё это немного не то. нужно же ещё посмотреть как он чётко работает. дотикает ли. всё это будет не видно если просто надуть резик и увидеть конечное заредукторное давление. моё мнение такое: нужно чтобы был минимальный разедукторный объём и быстрая стравливалка как на зс-ках. так можно будет полноценно оценить работу редуктора.

[Yuk]

У Профессора спросите, он ведь редухтеры собирает, мож чет и присоветует...

[116aavl]

мне кажеться всё это немного не то. нужно же ещё посмотреть как он чётко работает. дотикает ли. всё это будет не видно если просто надуть резик и увидеть конечное заредукторное давление. моё мнение такое: нужно чтобы был минимальный разедукторный объём и быстрая стравливалка как на зс-ках. так можно будет полноценно оценить работу редуктора.

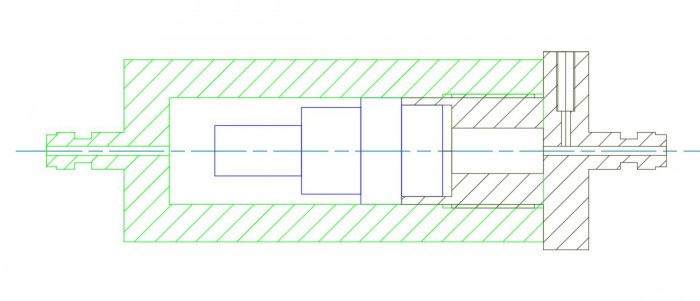

Вот для R-10 я именно такую приспособу делал и в ней ЗС-ка работала на зброс давления, но учитывая специфику эта приспотоба только для R-10/ Надо чтото изобрести для внутренних класических редукторов M2R, Эдган и прочих

phpBB [media]

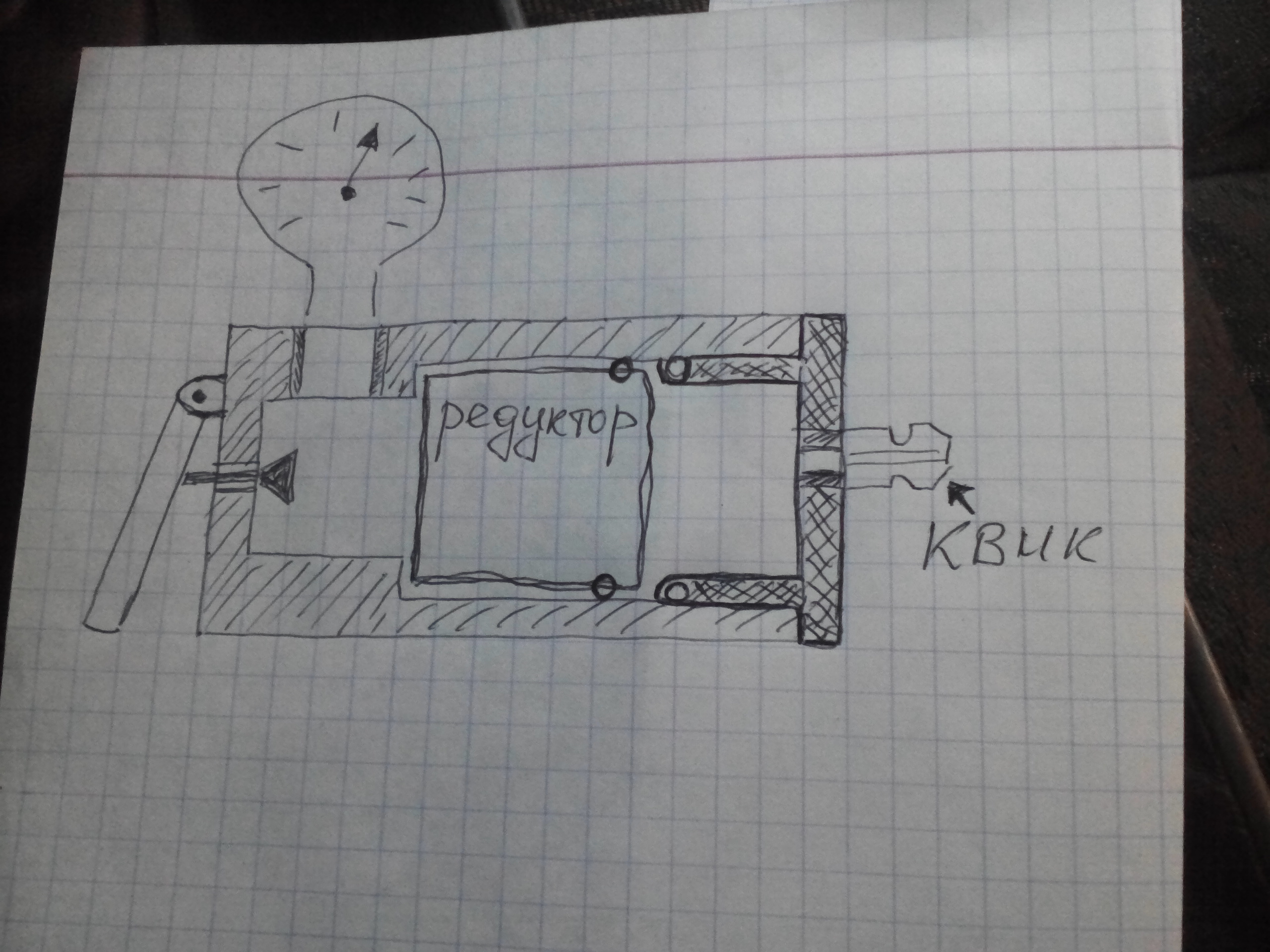

[dima.22]

Коряво конечно

[116aavl]

Вот и я о таком подумал, только манометра лишнего нет - поэтому через квик ЗС-ку подключить. Осталось решить вопрос с дыханем редуктора без сверления отверстия

[dima.22]

Манометр желательно было бы большой, с манометром от ЗС все редуктора будут без натекания, гистерезис на трезвую голову не выговорить.
И заредукторное наверное лучше поближе размерами к реальным на винтовке, нужно Профессора спрашивать.

[116aavl]

Манометр желательно было бы большой

Жирно для использования раз в год - пойдет и тётя Wika с ЗСки, тем более что это лучше чем на глаз настраивать - типа пол оборота по часовой + 10 атмосфер. Если вдруг где на халяву обломится Тётя Wika диаметром с футбольный мяч - это хорошо конечно. Но при нынешних ценах в РБ - она должна стоить как самолёт .

И заредукторное наверное лучше поближе размерами к реальным на винтовке

Надо, но по идее гдето 1/2 реального объема от того что в винтовке должно хватить - гестерезис он чаще возникает когда избыток заредукторного - сам на практике наблюдал.

[dima.22]

Осталось решить вопрос с дыханем редуктора без сверления отверстия

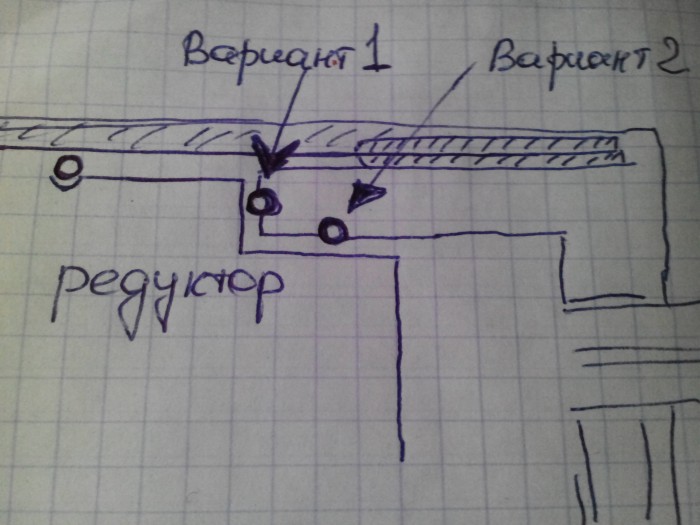

В левой части приспособы поставить опорную втулку, опирающуюся на заднюю стенку, потом редуктор с одной резинкой со стороны ВВД. На резьбовой части втулки, прижимающей редуктор сделать проточку по торцу под резинку. Редуктор будет дышать по резьбе втулки.
Даже два варианта

[Витос]

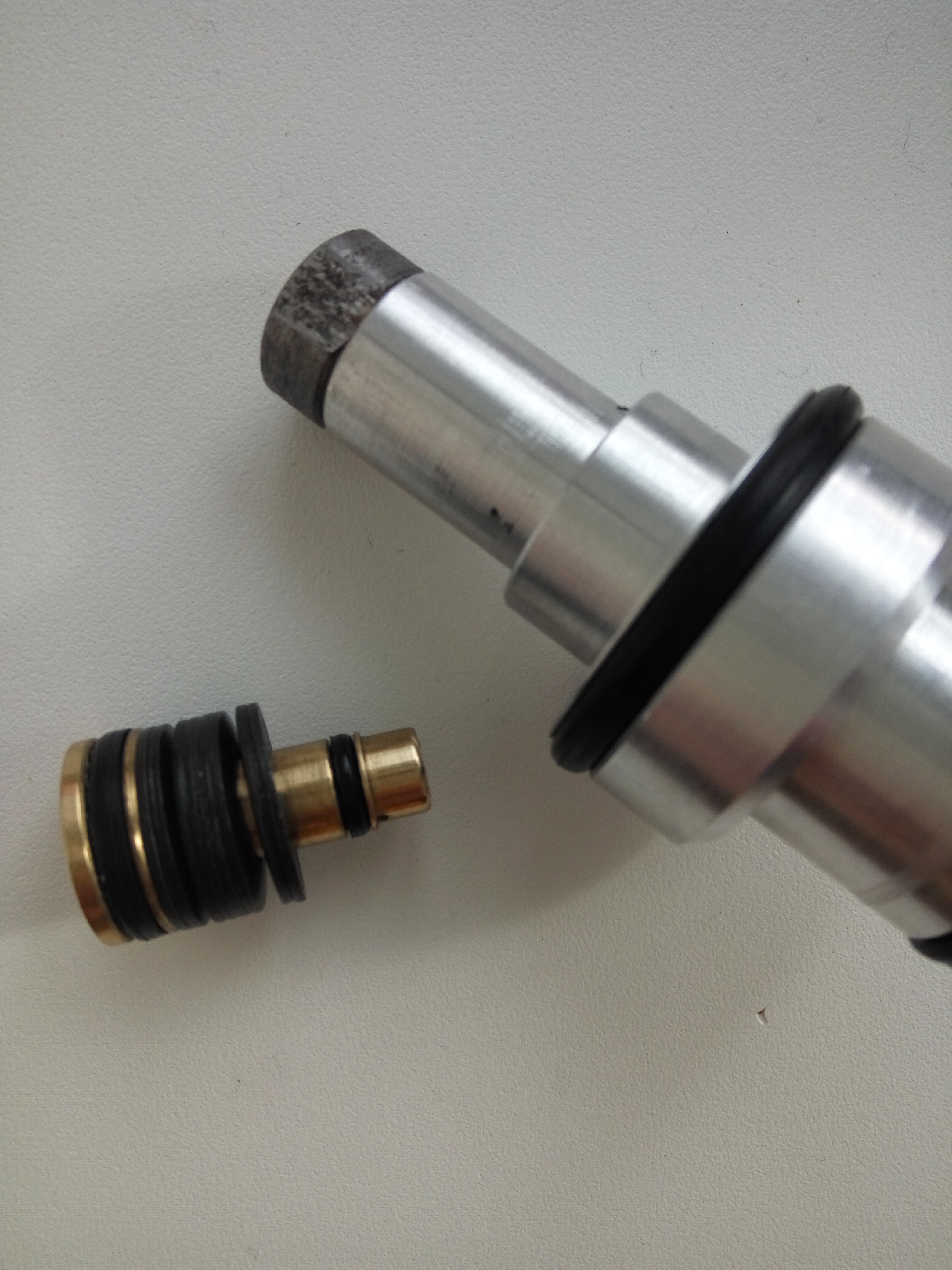

Подскажите в каком порядке стоят тарелки в редукторе.
Настраивался редуктор - на 120. Редуктор брал у prafesara

[Артём89]

Подскажите в каком порядке стоят тарелки в редукторе.
Настраивался редуктор - на 120. Редуктор брал у prafesara

на мой взгляд правильно стоят. а вообще спроси у издателя ему виднее как должно быть. а зачем разобрал?
