Новый облик "ИЖ-38с".Из грязи в князи...
Добавлено: 16 фев 2017, 23:56«ИЖ-38с» Воскрешение и новая «одёжка»…

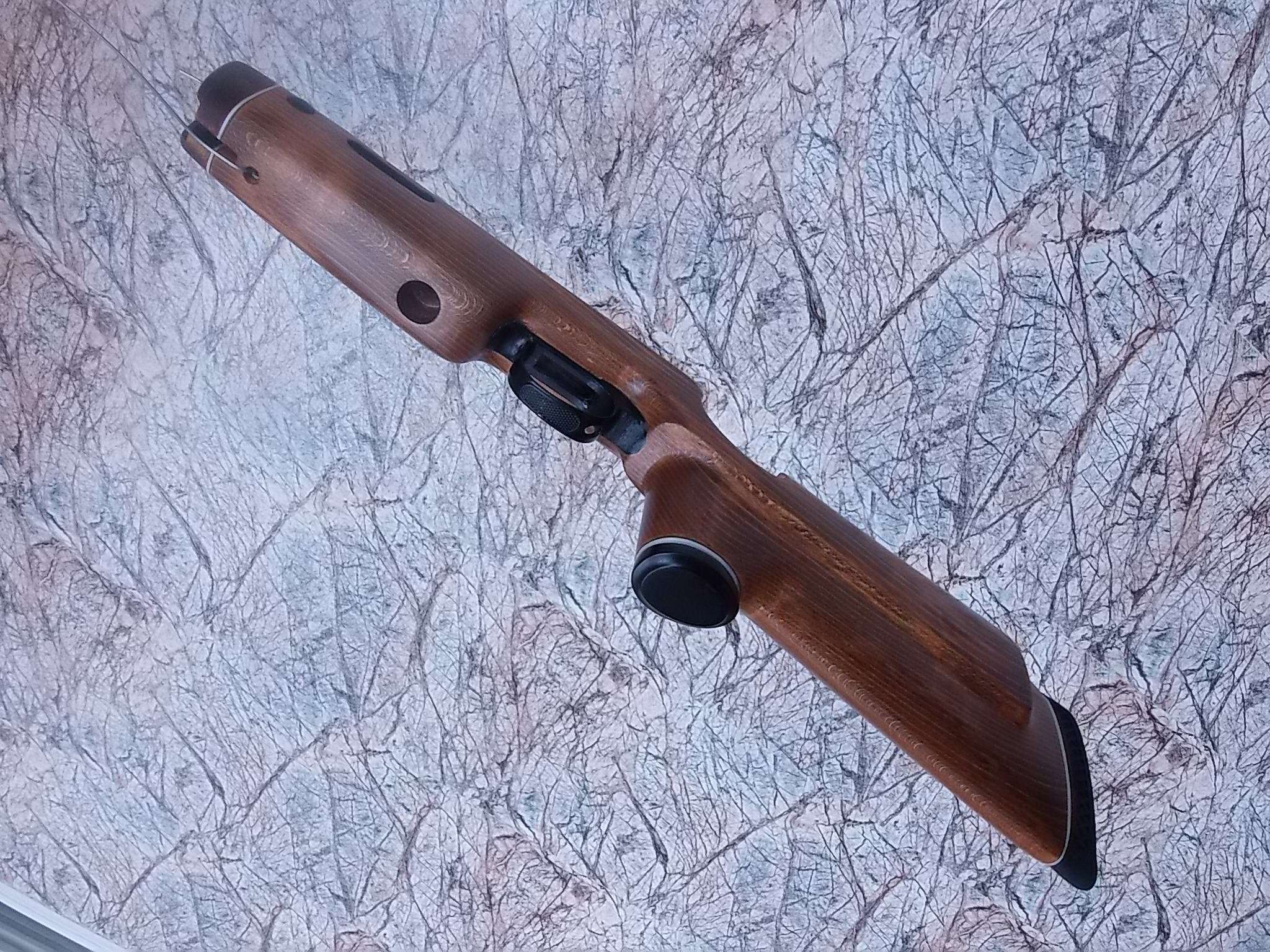

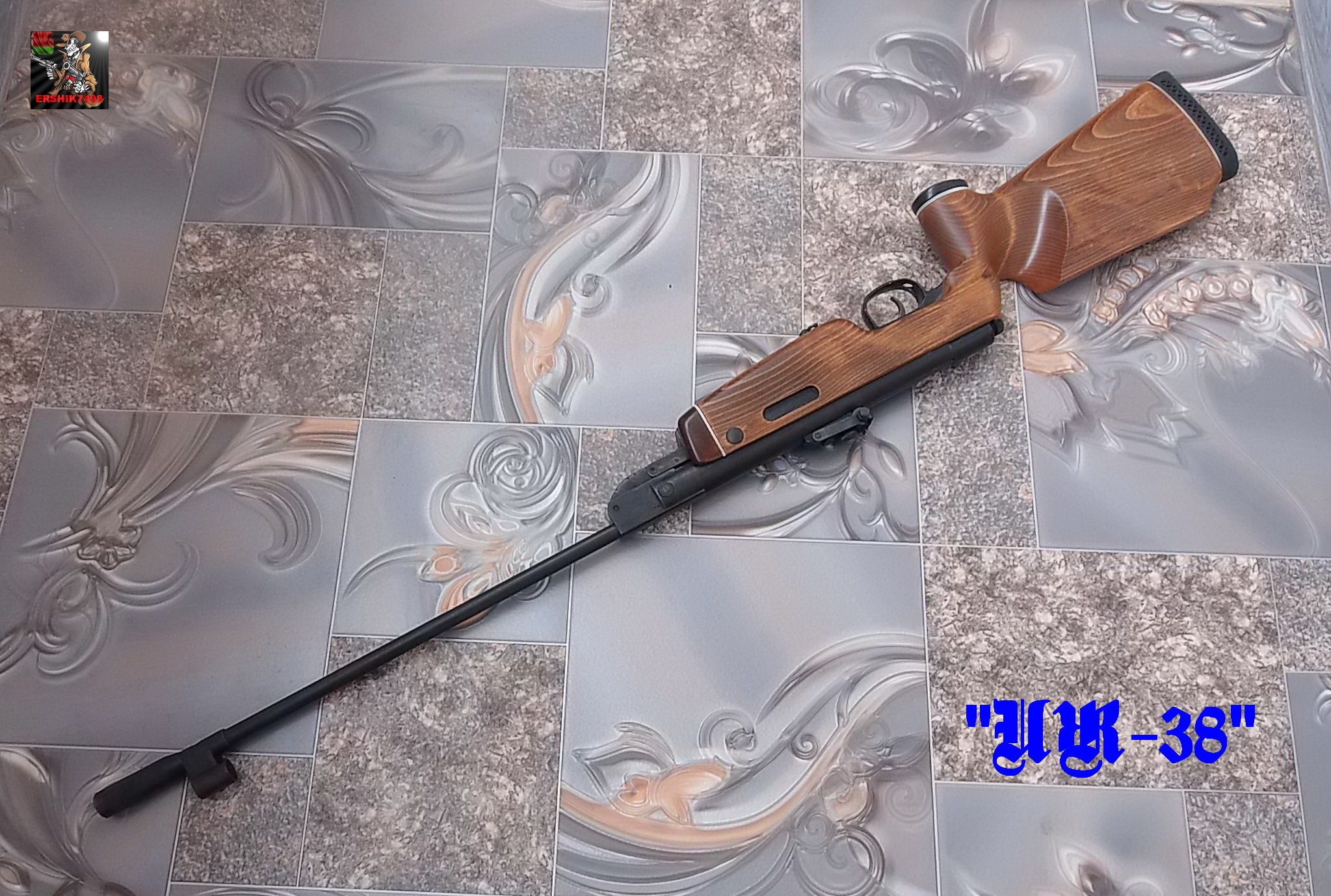

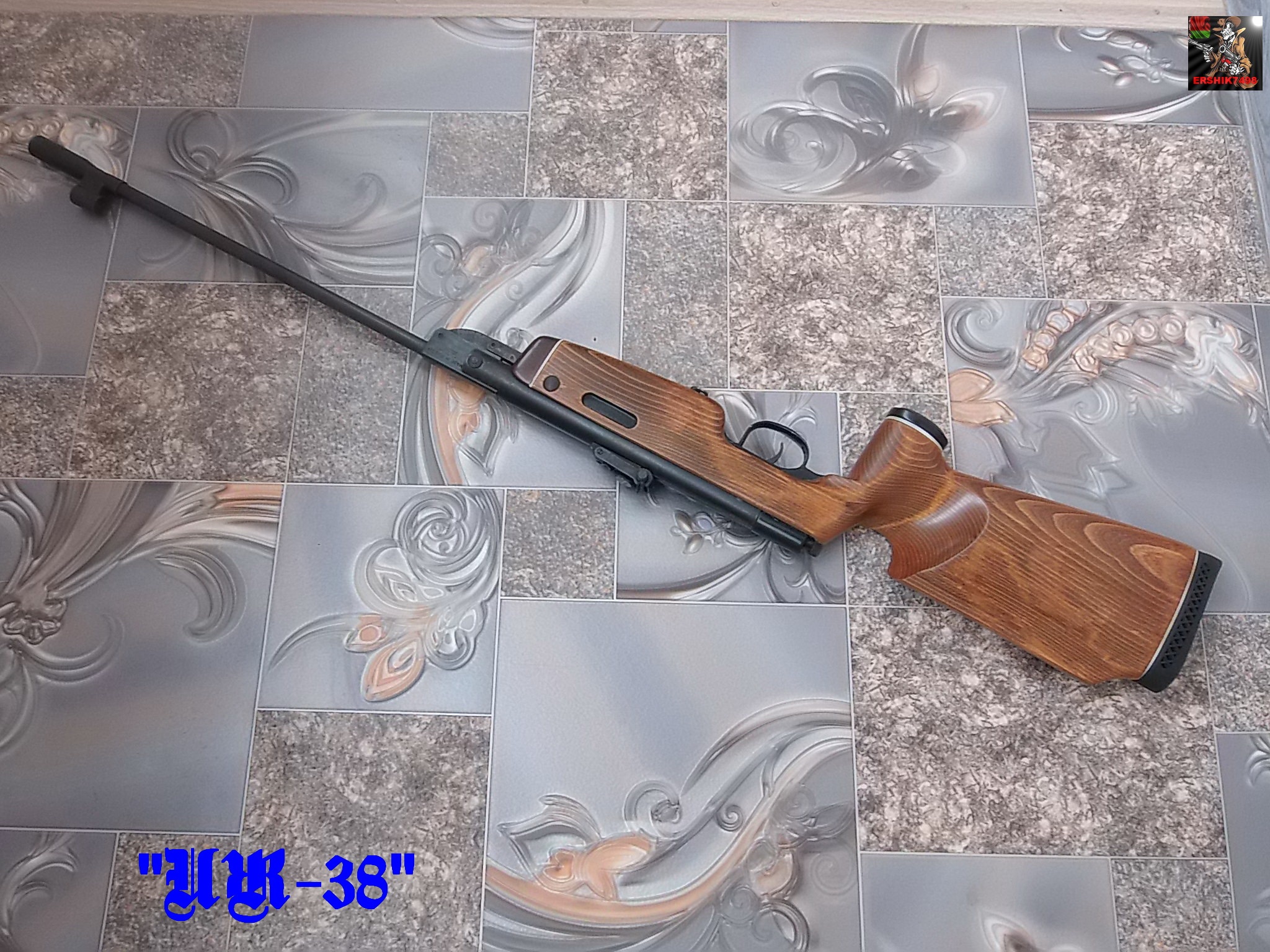

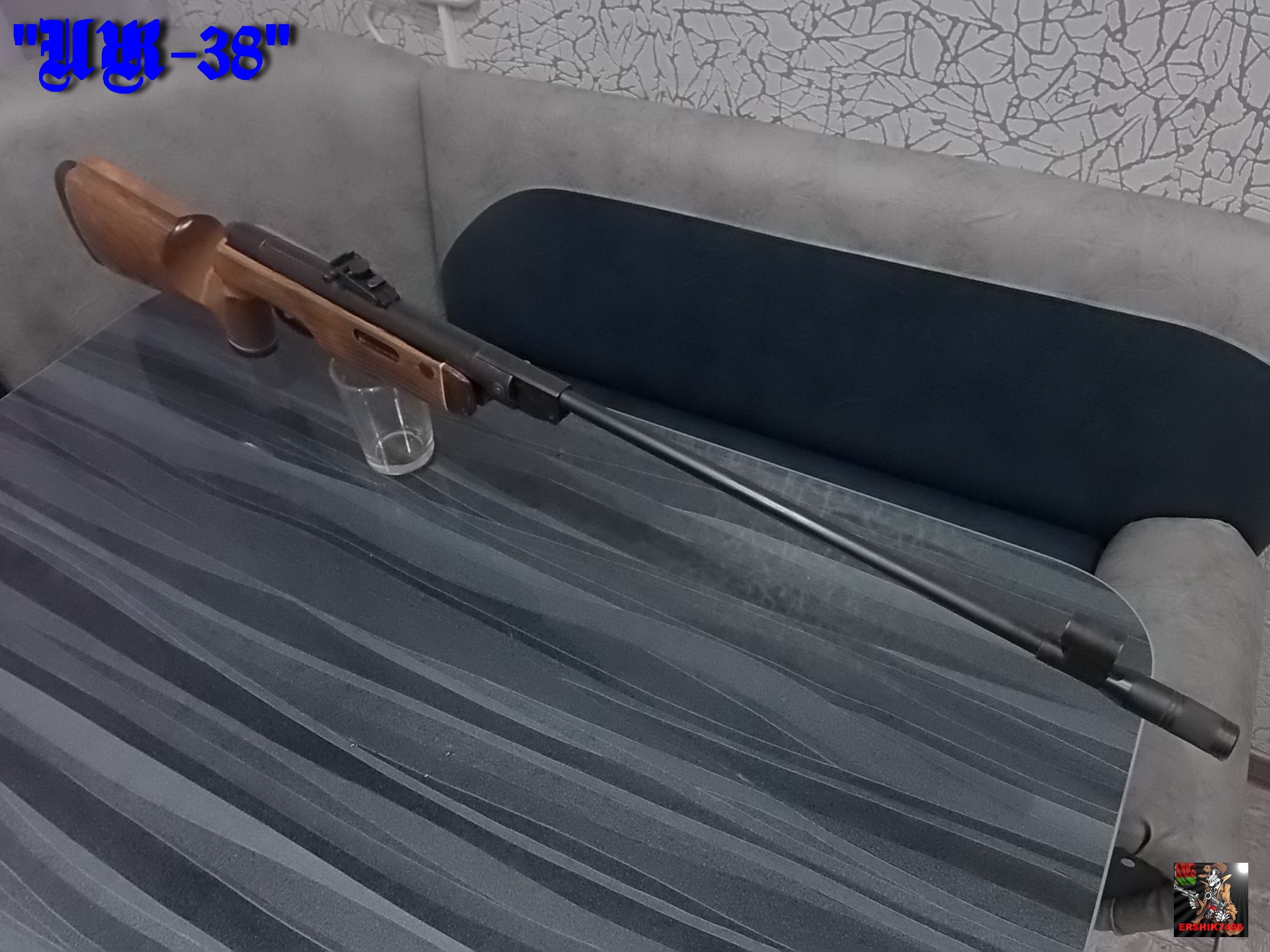

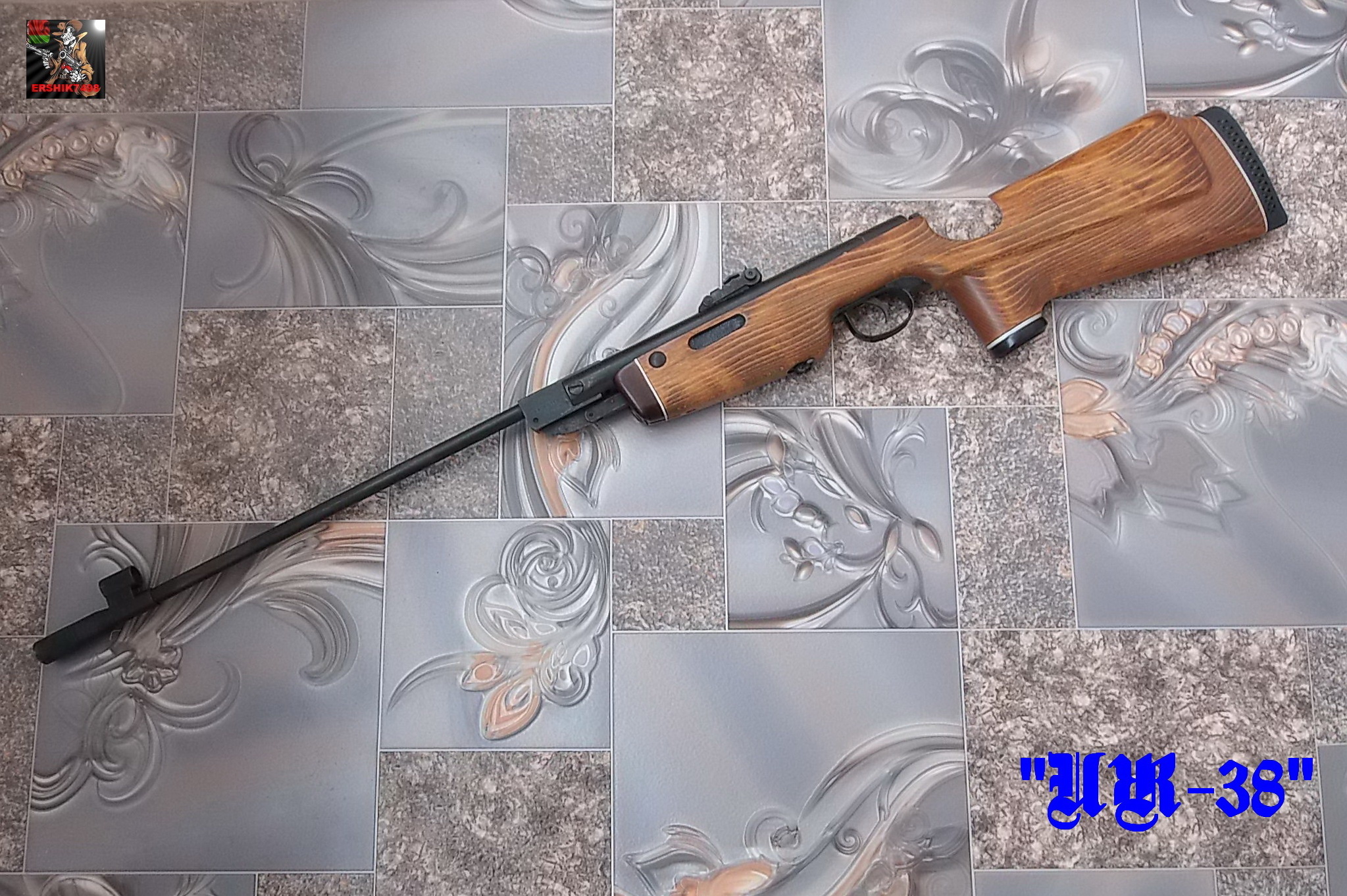

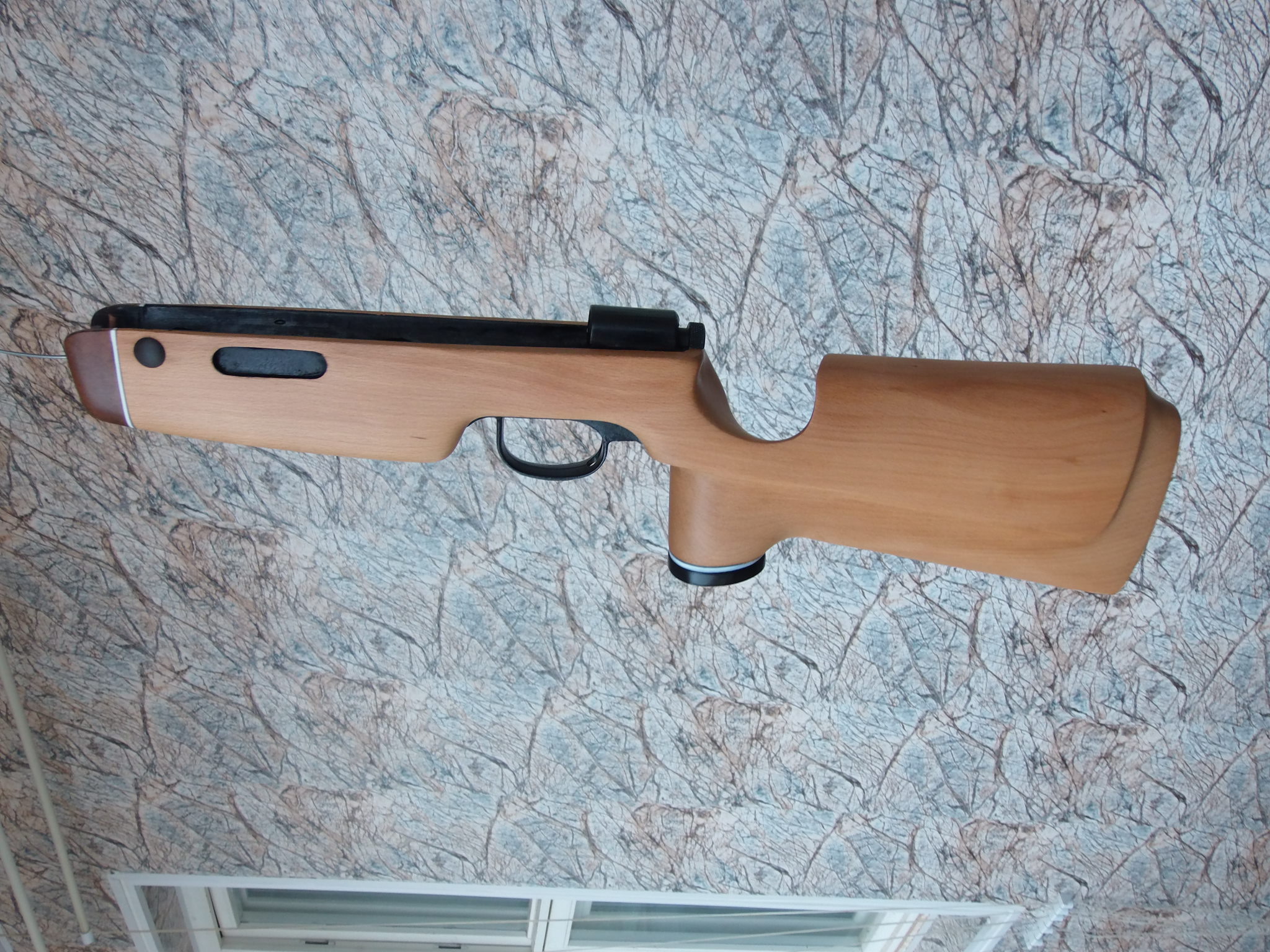

Приветствую! В этом обзорчике хочу поделиться наработкой по всем известной винтовочке ИЖ-38с. Вот что вышло в итоге из этой затеи:
Друзья!!!Прошу повременить с комментами!Обзор будет из нескольких сообщений.В одном я не уложился в допустимые 30 фото,дождитесь пожалуйста окончания обзора!!!Там будут финальные фото готового изделия и СПАСИБО ЗА ВНИМАНИЕ!!!
Прошлое этой винтовки мне неизвестно-досталась она мне совершенно случайно… Товарищ купил поздней осенью небольшой домик в дачном посёлке.Известное дело-пригласил осмотреть,оценить покупку,разумеется «обмыть» не отходя от кассы, попутно строя планы на будущий апгрейд этой хижины. Решили мы заглянуть и на чердачок,осмотреть артефакты,оставшиеся от предыдущих хозяев. При осмотре в общем-то отрыл я этот самый ИЖ!!! Конечно полноценной винтовкой отрытое трудно было даже в уме назвать…Во первых одно «железо»-ложи не было.Второе-трудно было назвать и это «железом»-ржавчина взяла всё основательно.Ну практически всё.Повезло,что УСМ был мал-мальски смазан,потому его по сравнению с остальным ржавчина пощадила. Винт крепления ствола в рогах компрессора зарос капитально-не то что открутить,так ствол даже не переломать!В общем без особых колебаний на мой запрос передать мне этот «хлам» в дар-положительно кивнул.Ну а разумеется халява- она и в Катманду халява…
Наверно не верил он,что из этого что-то будет в итоге.Хотя по совести сказать не верил и я,что удастся сделать из найденного что-то путное и рабочее.НО! Попытаться то можно? Первым делом отмочил уксусом,потом WD-40 крепёжный винт ствола-очень хотелось надеяться,что ствол «живой» и контейнер в мусоропроводе пока будет чище.Открутил всеми правдами и неправдами…Глянул-ВУА-ЛЯ!!! Жив зараза! Ржавчины ноль-одна грязь да пыль! Таким же путём отмочил штифт-нужно было разобрать и глянуть в нутро компрессора.Снял УСМ,разобрал до последней детальки,кинул в уксус.За часа четыре отмокло всё,оросил всё снова ВДшкой,оставил на несколько часов-протёр мягкой тряпочкой,и всё засияло родным воронением.Собрал УСМ-всё отменно работало. Вытащил из компрессора и остальной набор. Ну остальное было только в помойку.Выщербина на поршне,манжета кожаная(точнее что от неё осталось) в тряпки,плюс ко всему даже сапожные гвоздики были в ней.Пружина вся ржавая до не могу, деформированная, капитально подсевшая,перепуск отсутствовал вовсе. Ну собственно примерно в таком виде ИЖ достался мне:
А вот внутренние стенки компрессора были на удивление очень даже неплохи! Обычную ткань ХБ,которую намотал на прут стальной,а стальной прут зажал в шуруповёрт,смочил ВДшкой и потихоньку меняя после нескольких минут чистки куски ткани, добился идеального практически состояния внутри компрессора.Но перед этим нашёл подходящую ёмкость и положил отделённый от компрессора ствол и сам компрессор на отмокание в уксус (за литр уксуса злодейски добытого у жены пришлось впоследствии ответить). Чтобы не попал уксус в ствол-засунул с обоих сторон в стволик 2 куска резинки диаметром 5,6 мм.Ну и постепенно доставал и счищал ржавчину латунной щёткой,помогал наждачками Р80,Р120,Р180.Постепенно всю ржавчину с наружных поверхностей ствола и компрессора удалось снять.Равно как и шкурку с собственных пальцев по глупости не защищённых вовремя перчатками. Остались лишь кое-где мелкие каверны на металле.Но на них уже как-то и внимания не обращал-по сравнению как было и стало «НЕБО и ЗЕМЛЯ».Да и снять эти каверночки пожалуй только на токарном можно было бы,сняв добрый миллиметр металла…Вот очищенное «железо»:
Когда железяки очистил,нарезал на работе на токарном станке резьбу на конце ствола для надульника.Стандартную для ижевского винтовочного ствола-М12Х1,попутно сделал качественную фаску на дульном срезе. Делал сам под пристальным надзором токаря-нужно научиться самому кое-что делать. Похвалил))) Планировалось оснастить ствол небольшим надульником.По чертёжику надульника от BSA сделал свой чертёж.Немного изменил его в своих размерах и вместо дырочек решил сделать простенькую накатку.Если кому понадобится чертёжик мой-пользуйте:

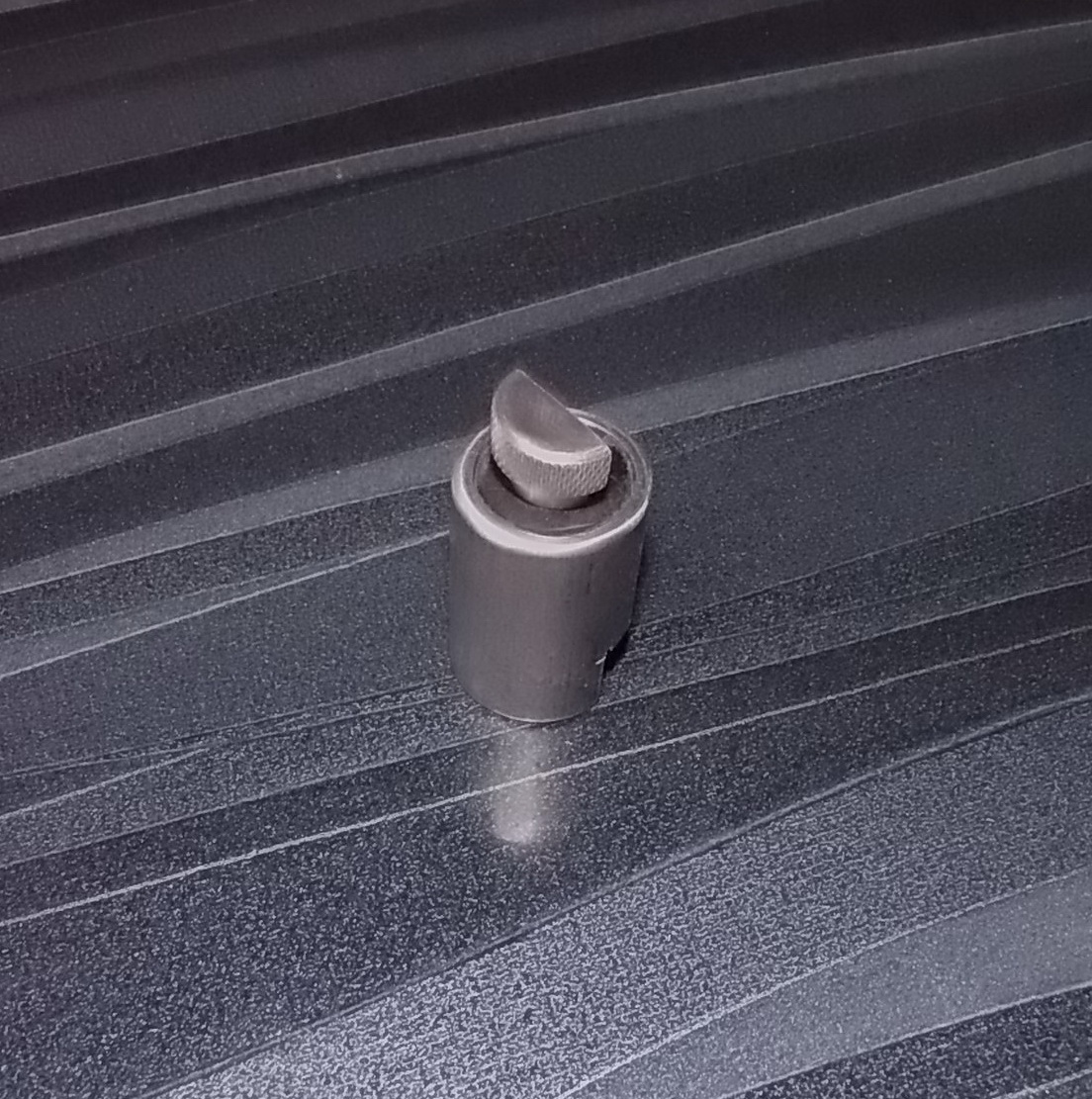

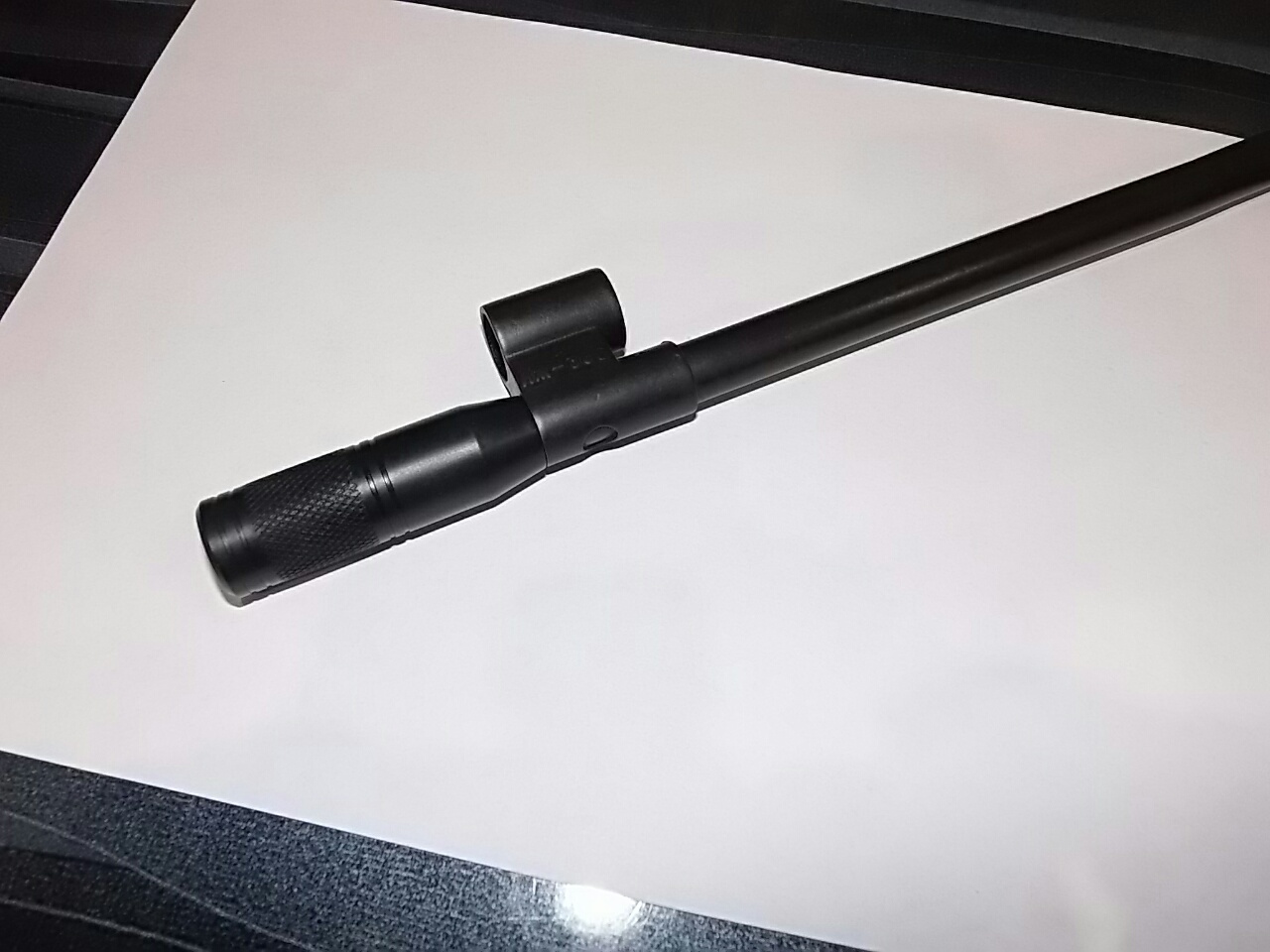

Ну и собственно вот надульник получившийся у меня.Пока не воронёный-это позже:
Пока занимался снятием ржавчины,дал объявку в «Спрос» о искомом в компрессор. Там без вариантов было-нужен был и поршень,и манжета,и пружинка.И не безуспешно!Хочу выразить огромнейшую благодарность Александру(Shurix) и Диме(Krench)-парни просто безвозмездно прислали все необходимые детали и с запасом.Саша так кроме искомого ещё и переходник на поршень подарил-теперь можно было кроме кожаных и силиконовые/полиуретановые манжеты использовать. А ещё и утяжик поршня с телескопической направляющей –очень полезная вещь! Да и Димка не обидел подарками! Не обойду вниманием и RICHI-он предложил УСМ,но к счастью он не понадобился!!!
Огромная вам благодарность,парни,за отзывчивость!!!И вот таким стал мой набор для ИЖ-38с с помощью упомянутых ребят:
Теперь необходимо было заворонить зачищенные компрессор и ствол.Также и надульник хотел стать воронёным.Изначально думалось заворонить баллистоловским «Клевером».Но глянув на остаток его в флакончике понял-не хватит.Принял решение попробовать заворонить в селитре. Поварить в общем «железо». Немного полистал советы по такому виду воронения, набравшись смелости не запороть работу-отправился к тётушке,проживающей в частном секторе.Племяшу,а тем более весьма любимому,была предоставлена подходящая посудина из нержавейки, дровишки, указано место где можно разжечь огонёк,отыскалась и какая-то рогаза типа подставки для варки на огне…Селитру принёс свою,5 пачек средства «Крот»,масло ружейное «Беркут» нейтральное.Ну и принялся заниматься.Компрессор ничем не затыкал,а ствол с обоих сторон законопатил деревянными чёпиками. Рассчитывалось, что в кипятке деревяшки ещё разбухнут и не дадут просочиться жидкости в стволик.Надульник изготовленный кинул в общий котёл…Соседи тёткины повылазили на улицу-очень им было интересно,что же там я варю?Вонь конечно стояла изысканная,но вполне терпимая. Хорошо что переоделся-шмотки все пропитались запахом окисленного металла, а во рту этот привкус стоял весь следующий день,никакие пасты и ополаскиватели не помогали.Нанюхался от души.Когда достал железки из котла-хорошенько промыл их в тёплой воде,из ствола достал деревяшки,хорошенько промыл водой железяки,вытер насухо,всё не жалея обрызгал ружейным маслом. Оставил на пару часов полежать.Затем вытер масло мягкой ХБшечкой,а ствол протёр мягким ёршиком и ватными палочками прогнал.Внутри ствол сиял просто!!!И результат этого «пикника» мне понравился!Воронение получилось весьма качественным-стойкое и красивое- с заметным иссиня-чёрным оттенком!На фото не передано истинной красоты его к сожалению,ну как есть:
А вот так воронёный уже надульничек выглядит на стволе:
Итак… «Железо» было практически уже доведено до нужного уровня.Полную сборку железяк отложил-ведь нужно делать было ложу для винтовки,а примерять железяку в ложу, постоянно хватаясь пыльными руками за неё не хотелось.Потому компрессор оставил именно пустым под примерку.Ну а ложу применил имеющуюся в заначке. Купил на барахолке ложу от «Кубика» как-то.В целях было приладить в неё «Крысу». Но к сожалению не вышло-даже отпиленная до возможного крысоручка не позволила этого.Вот и лежала она дожидаясь «звёздного часа» своего.Воспользуюсь фото продавца-к сожалению сам забыл сделать.Ложа кстати не орех!!!Это бук,но весьма качественный и красивый!В любом случае шкурить её нужно было-на ложе было несколько глубоких выбоин и трещинка:
Это не в оговор продавца!!! Я знал что покупаю,поэтому претензий к тебе нет у меня никаких,Серёга!!!

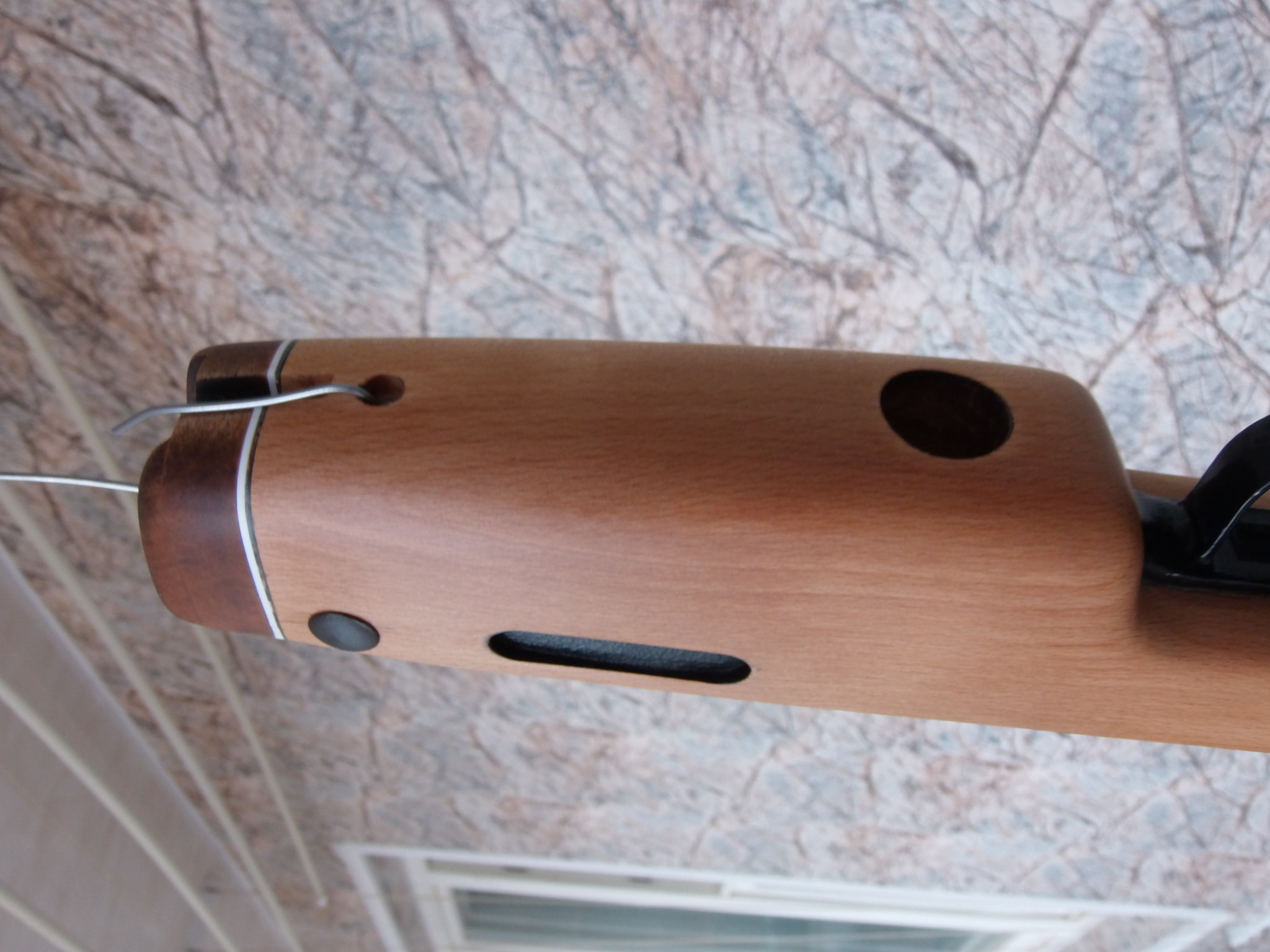

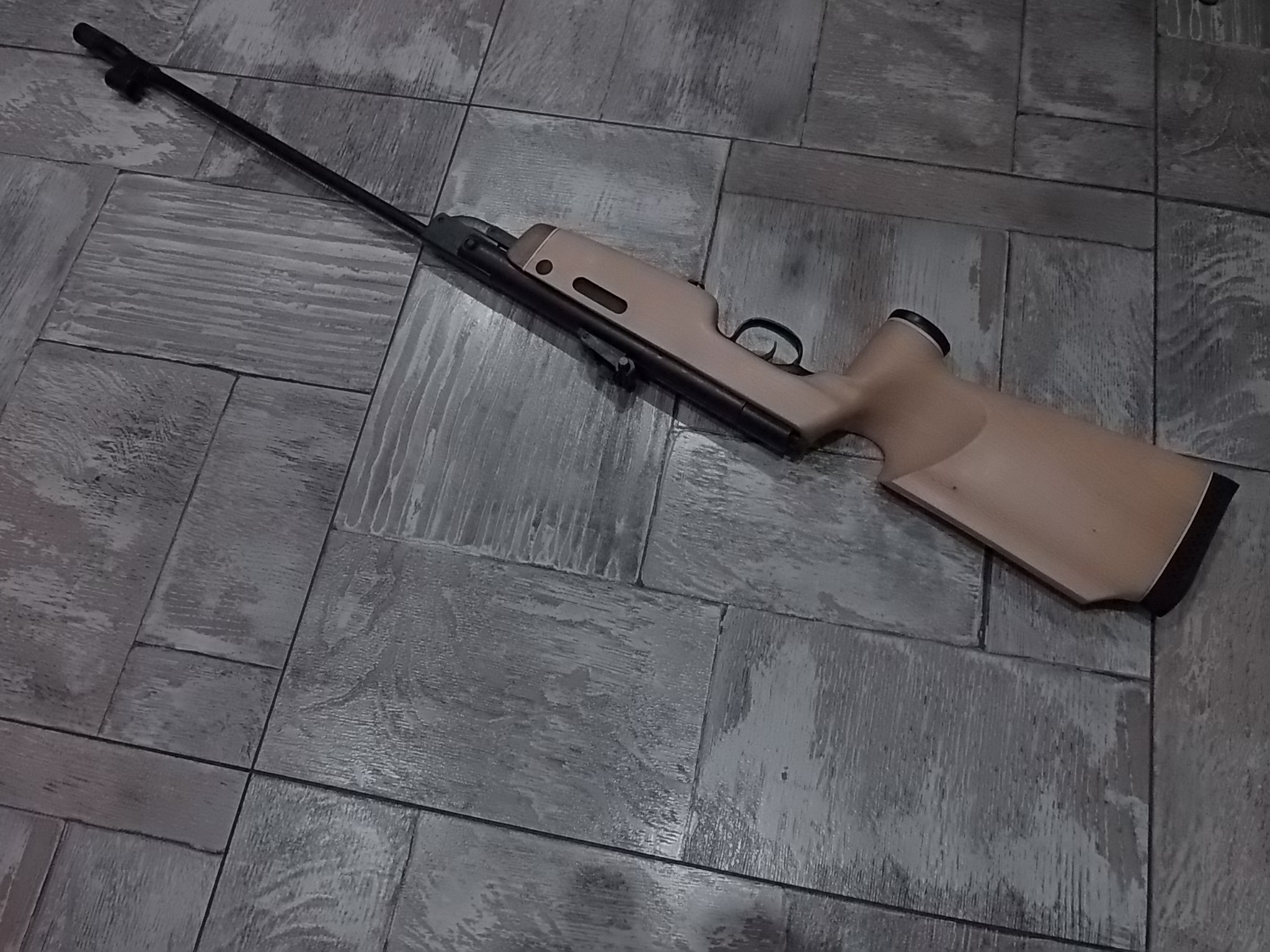

Ложа была не пропитана-она просто окрашена каким-то вишнёвым лаком или типа того.Просто лак-без морилок,масел и т.д.Отшкурить её удалось довольно быстро-бук отлично обрабатывается.Просто чтобы снять лак-я работал наждачкой на оправках сначала перпендикулярно волокнам,а затем теми же наждачками тёр вдоль волокон, убирая попутно царапинки.И вот что вышло после нескольких часов работы:

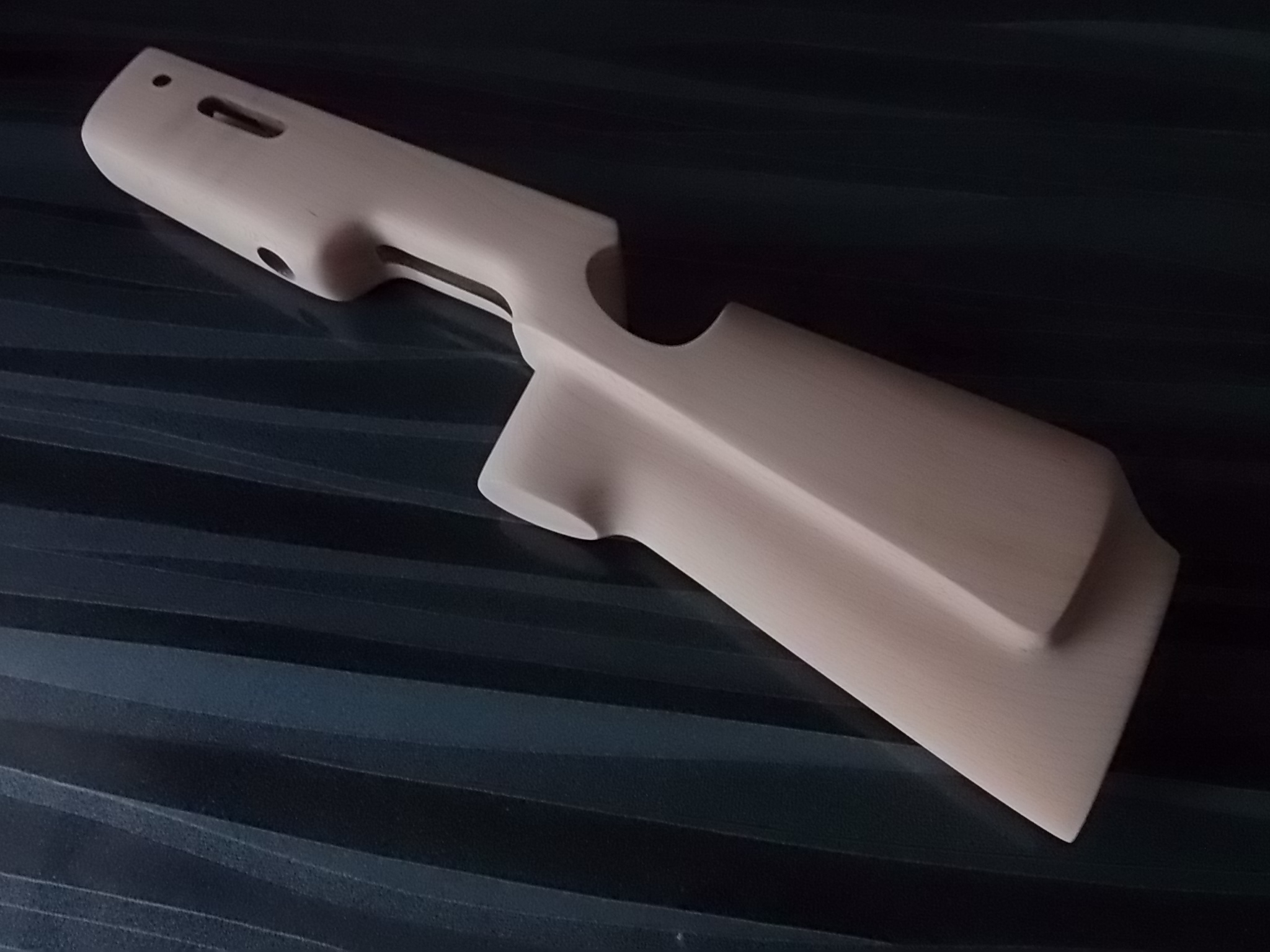

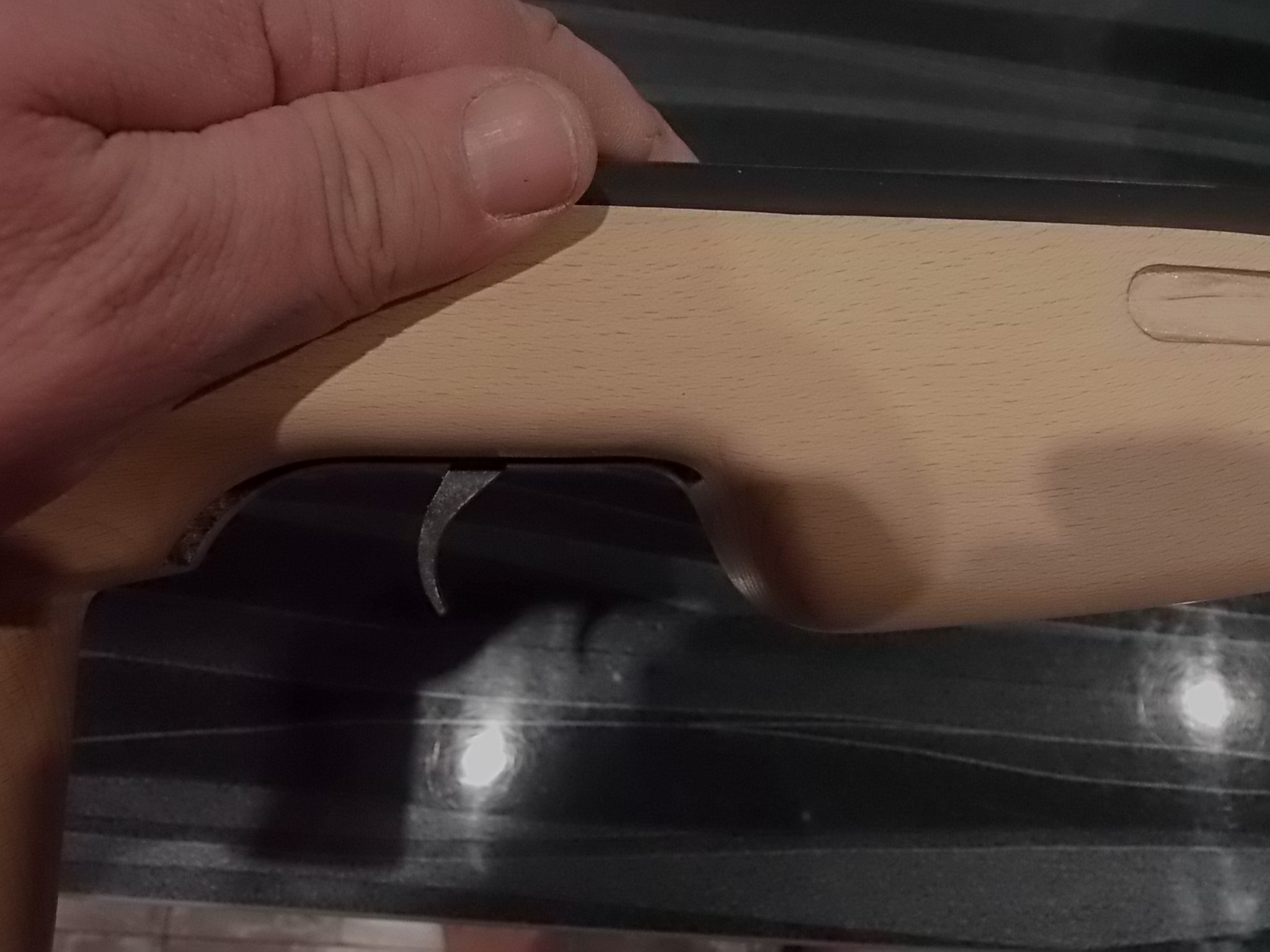

Примерившись «железом» понял-высоту нужно немножко уменьшить,буквально 10мм необходимо было удалить с верхней плоскости ложи.Спусковой крючок недостаточно хорошо торчал снизу.Соответственно и щека приклада тоже была доработана ниже.Немножко под большой палец подогнал шейку приклада-очень мне удобно именно так удерживать винтовку-охватить 3 пальцами рукоять,а большой просто упереть в шейку за компрессором.
Также перед выборкой под ижевское железо,заделал я старую выборку под резик или чёрт его знает что в передке цевья берёзовой вставкой.Идеально подошёл для этих целей по диаметру обрезок черенка от лопаты))) Но перед этим заделал «окна» в боках ложи берёзовой вставкой.Закрепил её на ЭДП,оставив припуски.Для чего?Чуть позже!!!А когда высохло-подогнал обрезок черенка и также на ЭДП,прижав струбциной,закрепил его.А вот фотки этих вставок я к сожалению забыл сделать-увлёкся))).Ну в приципе далее на фото они будут различимы более светлыми по сравнению с буковой ложей.

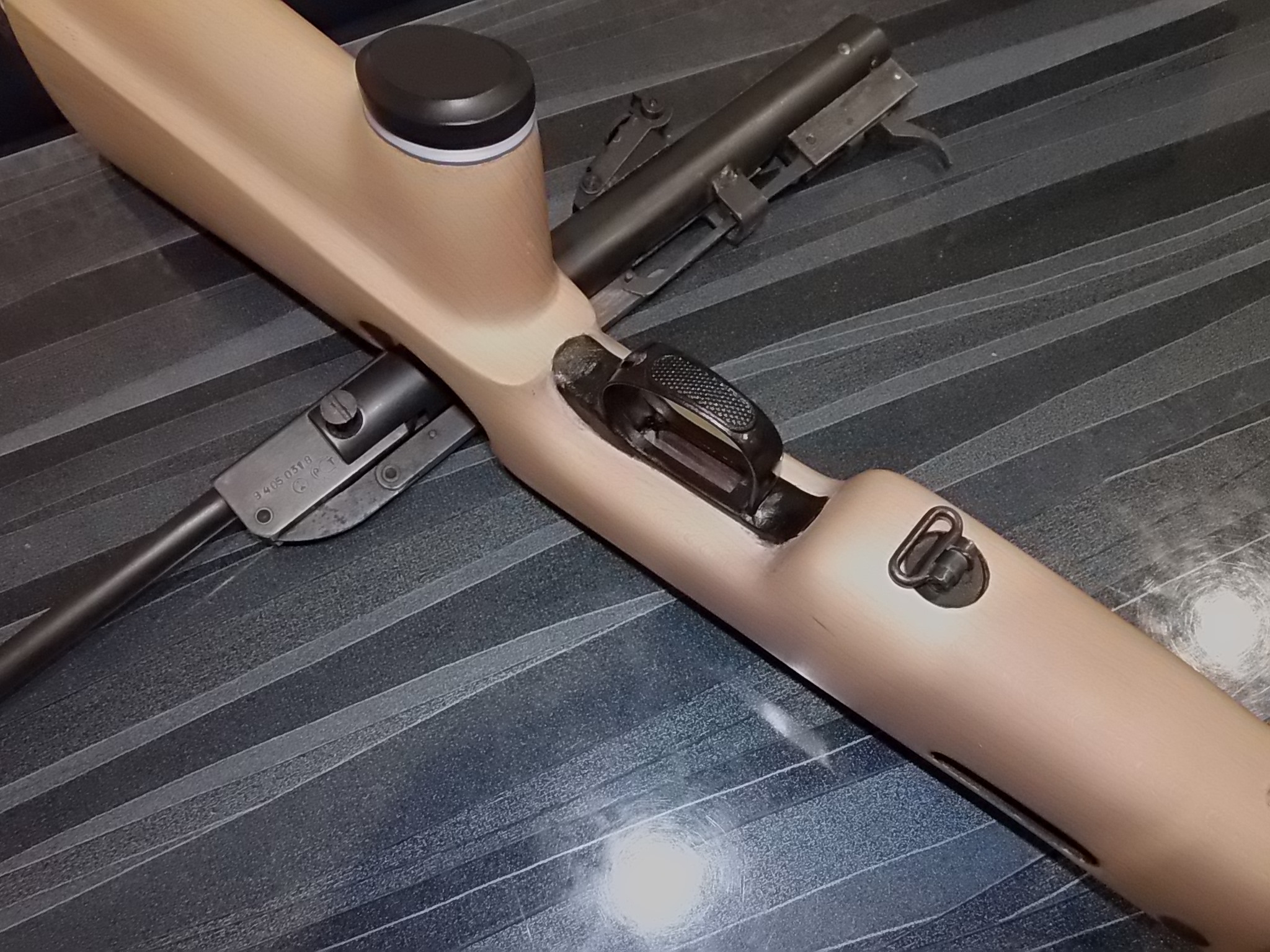

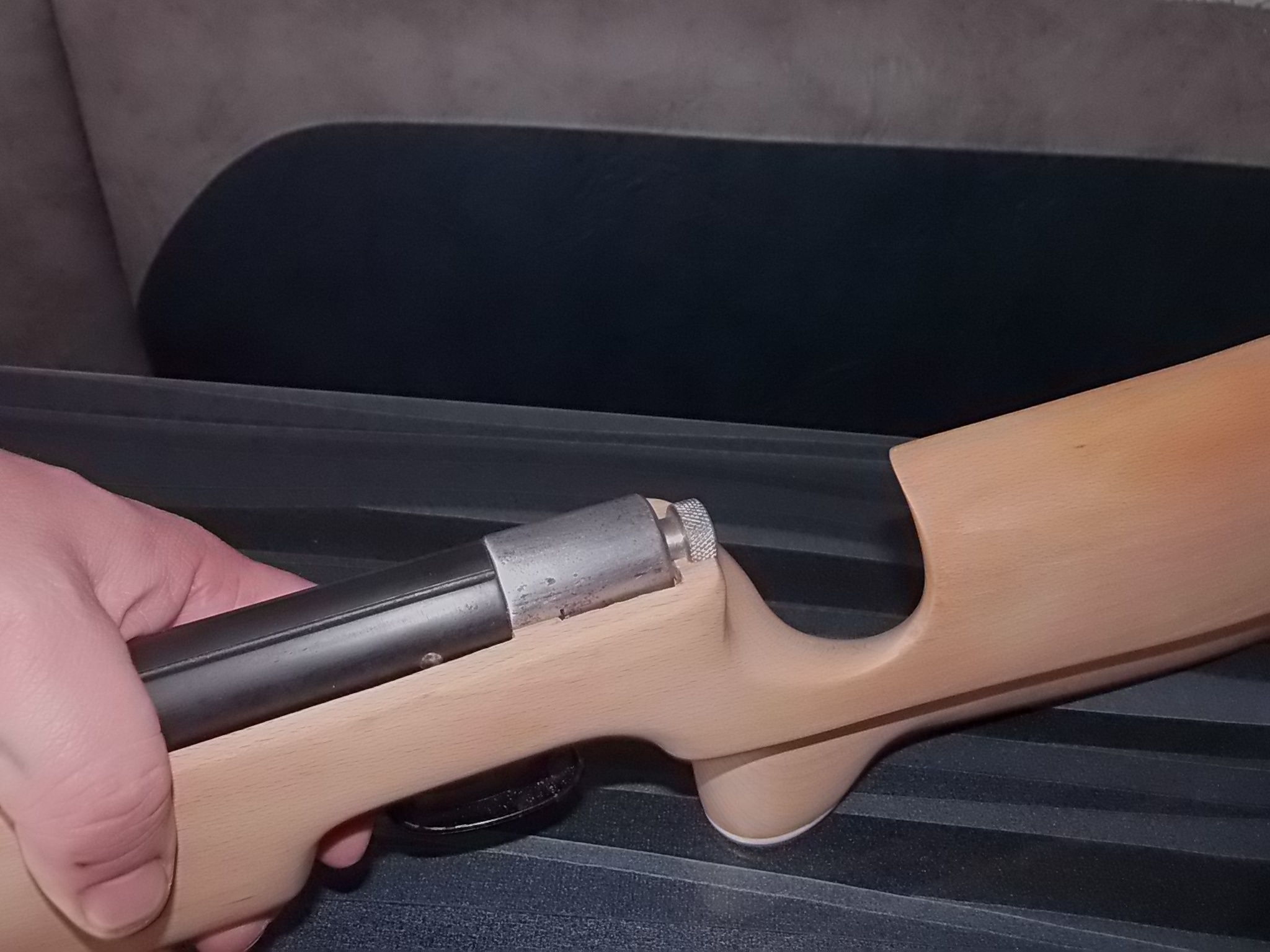

Ну и приступил к выборке под компрессор и УСМ. Фрезера у меня нет,делал как обычно полукруглыми стамесками,потихоньку примеряя компрессор.Ну и конечно сверлом в «шурике» помогал,высверливая сразу излишки и подчищая.Прямые стамески конечно тоже были в деле.Также помогал кое-где абразивными шарошками,зажатыми в «шурике».В общем получилось вроде этого:
Кстати в качестве крепежа «железа» в ложе решил использовать и второй «каблучок» в нижней части компрессора.Родной крепёж там был за передний «каблук» и вторым винтом наискосок в задник УСМ.Мне туда было не добраться с компоновкой ложи-вот и решил я просверлиться во втором «каблуке», и нарезать ту же резьбу ,что и в переднем «М4».Оказалось что калёные эти «каблуки»-еле просверлился,резьбу нарезал более менее быстро и чётко.Имевшееся в нижней части ложи огромное крепёжное отверстие(далее оно было маленького диаметра) идеально совпадало с новым крепёжным отверстием,сделанным мной в заднем «каблучке».Переднее крепёжное отверстие планировалось просверлить позже.Итак-«железо» идеально утонуло в ложе,надёжно,без шата.Вот примерно так:

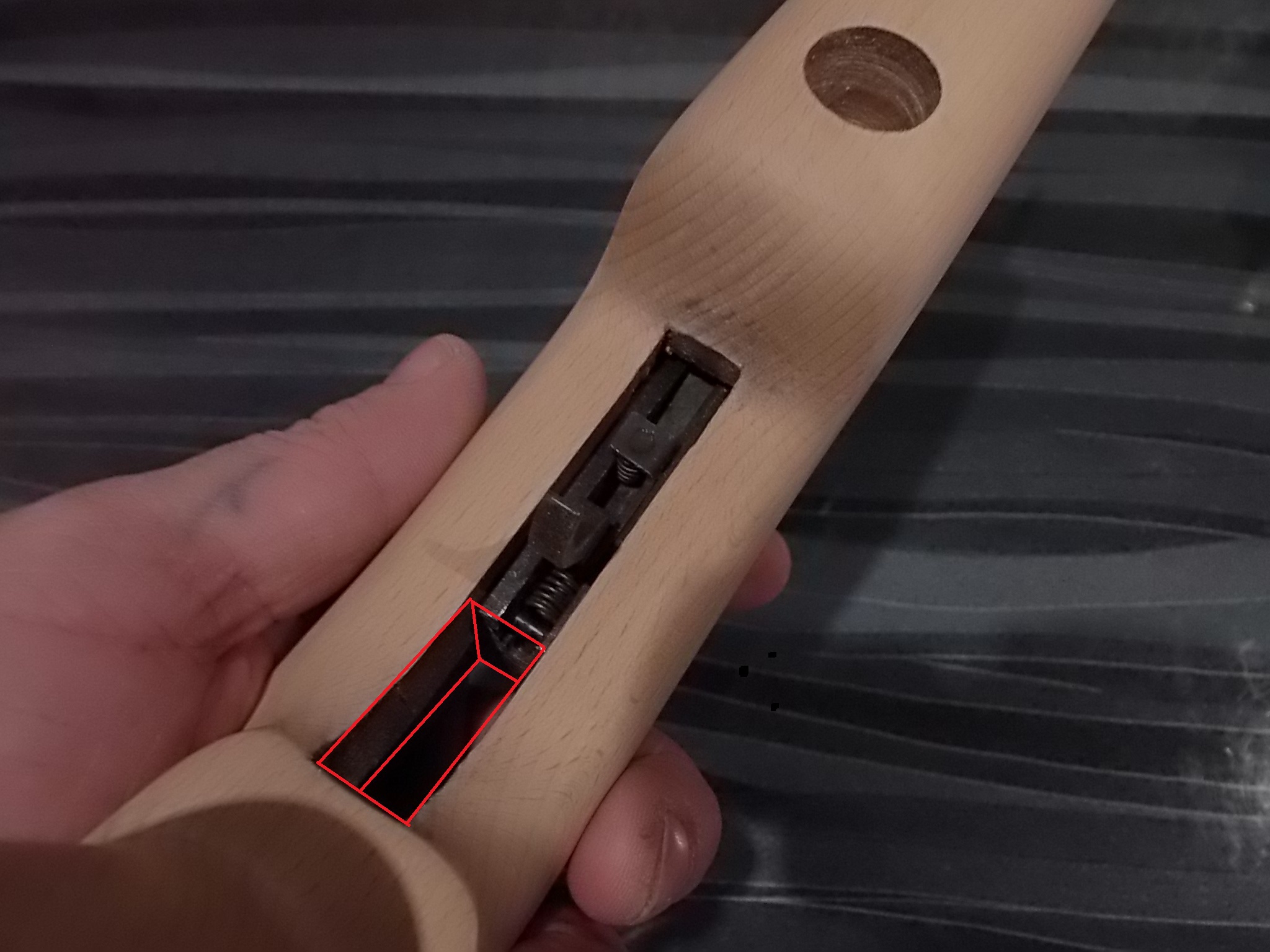

Также требовалось доработать и затылок компрессора-довольно куцым был он. Оттянуть компрессор к задней части ложи перед шейкой возможности не было-во первых крепить сзади было бы не за что компрессор,во вторых-спусковой крючок упёрся бы в ложу перед рукоятью.Да и предполагаемая скоба спускового крючка должна была стать не так в задумках.Потому вклеил в ложу за затыльником с УСМ берёзовый брусочек на ЭДП.Прежде всего-заделал имевшуюся пустотку в этом месте,а к тому же было за что крепить скобу спусковую.Как раз и Дима Профессор скобу прислал к месту.!!! Димка,СПАСИБО!!! Вот и она самая:
Вот сюда требовалось вклеить брусок за затылком УСМ для заполнения этой пустоты и крепления скобы снизу:

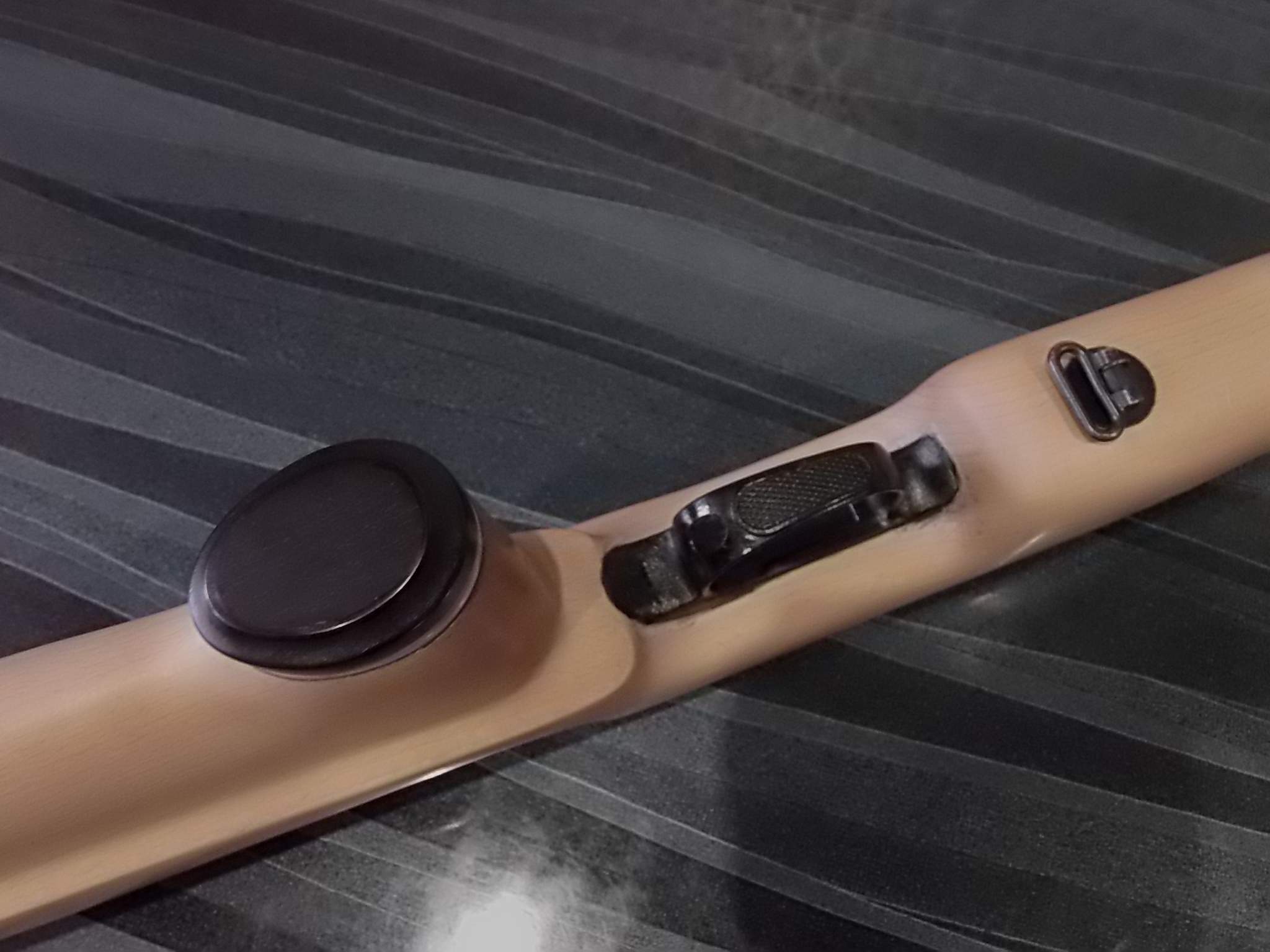

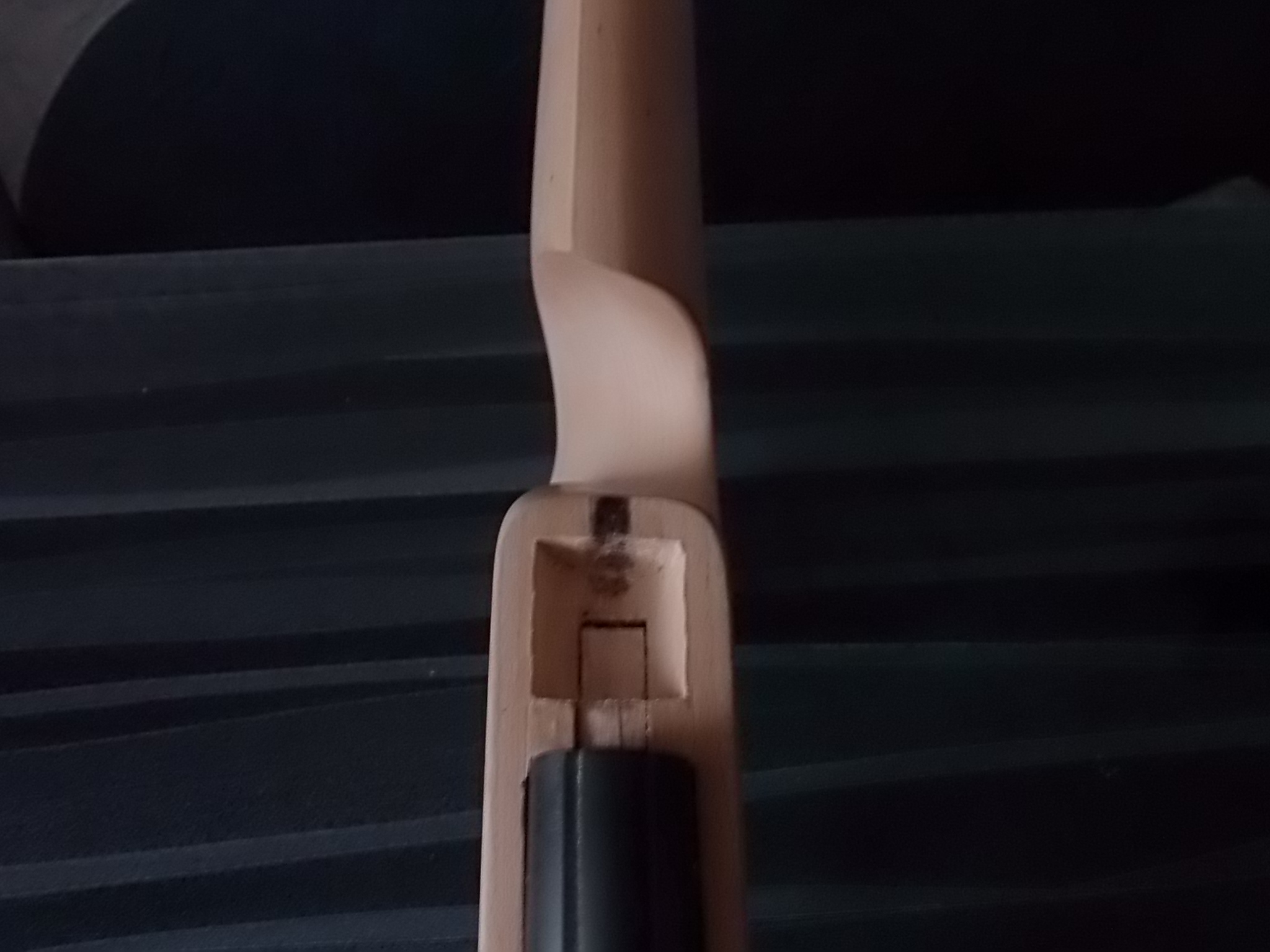

Вот так был вклеен брусочек в эту пустотку:

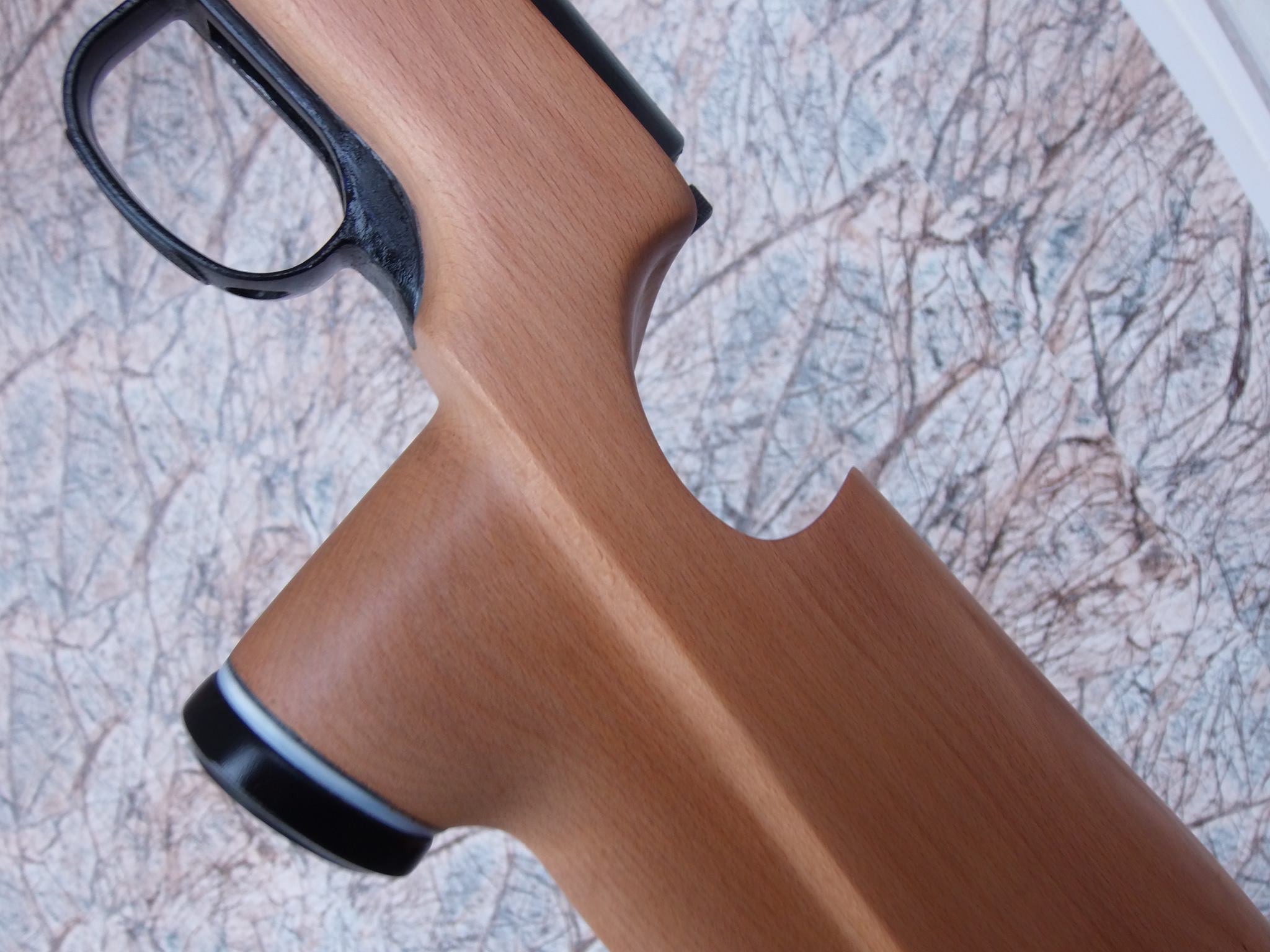

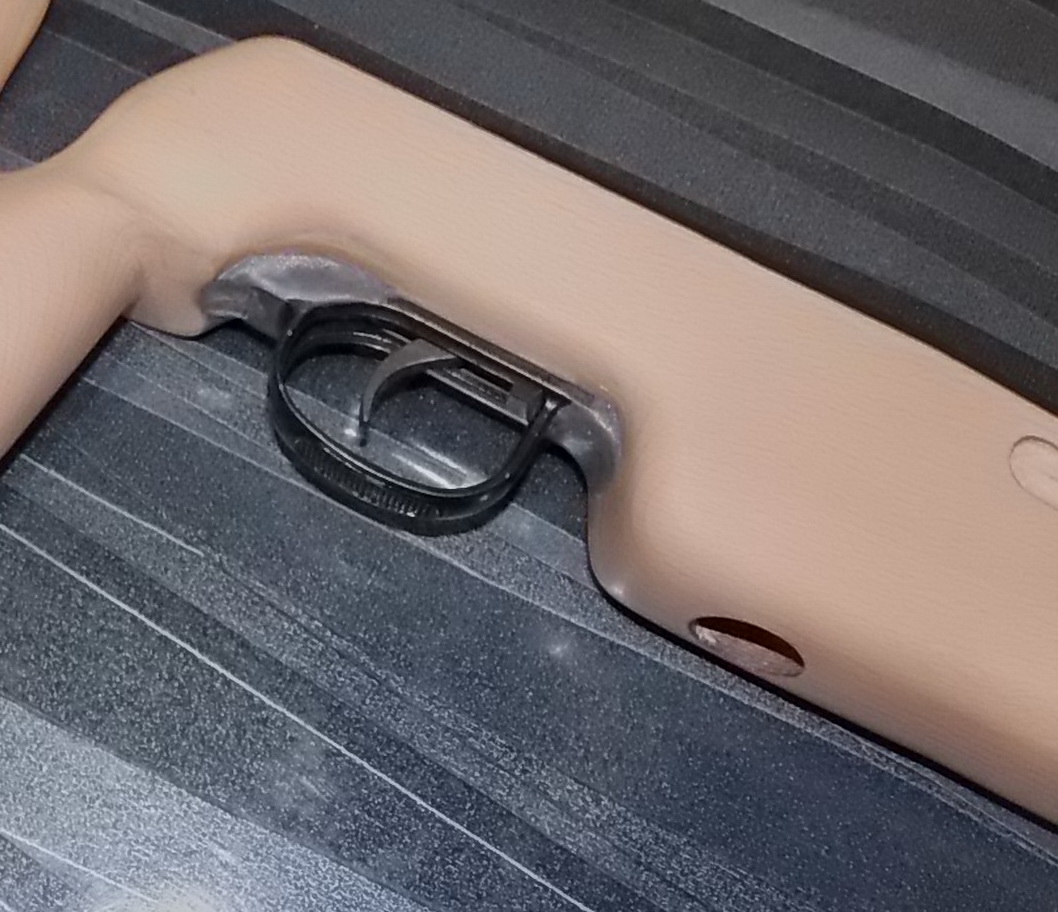

Скобу закрепил сзади за вклеенный брусок,впереди за имевшийся участок в ложе-немножко подработал затылок цевья стамеской полукруглой.Чуть не подходила она под идеал,потому доработал её лепкой из «холодной сварки». Зачистил само собой это дело,чуть позже загрунтовал под покраску в чёрный цвет:

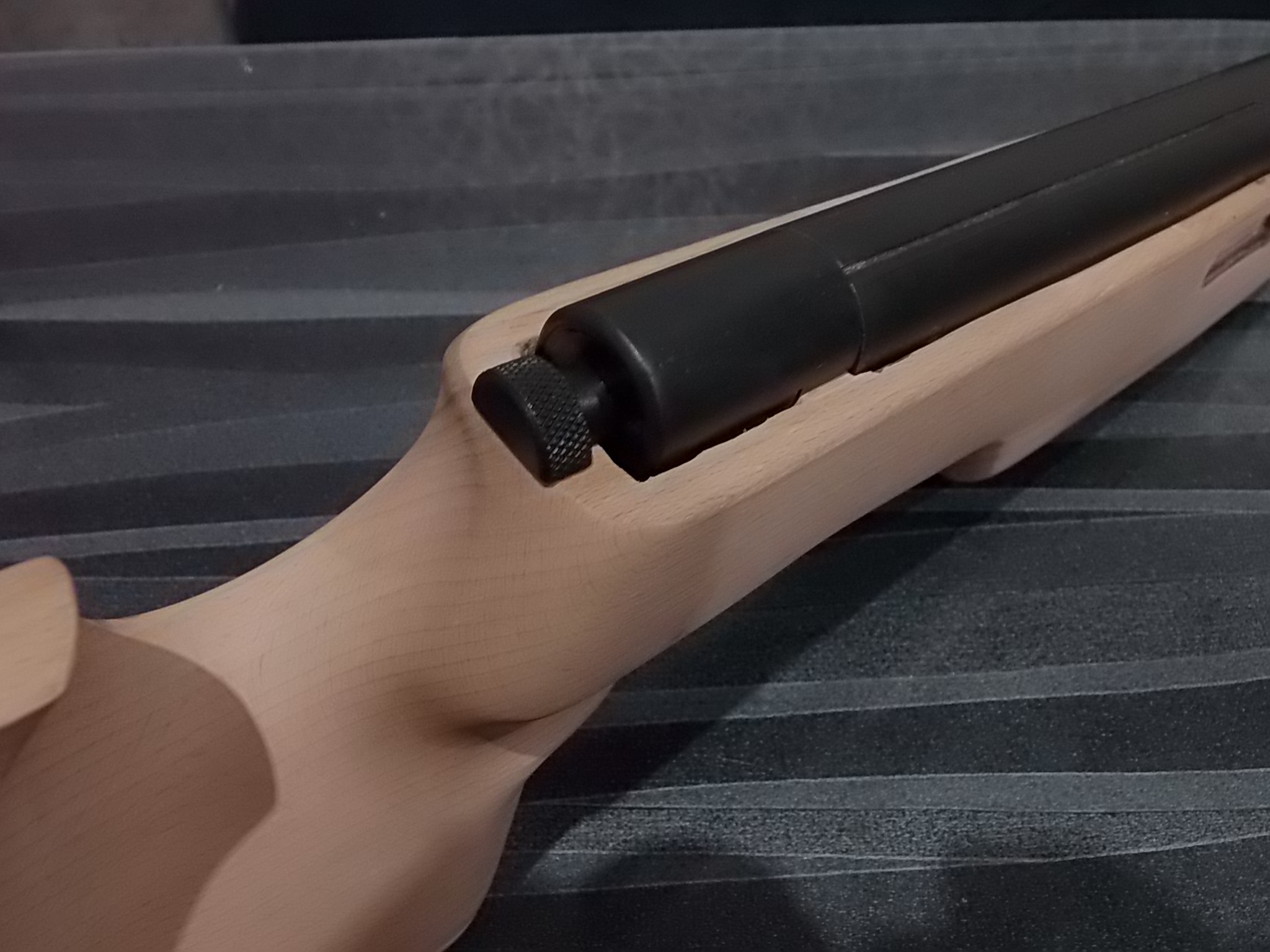

Ну а нарастить компрессор моя извращённая фантазия подсказала так…Нашёл трубу стальную подходящего диаметра.Отрезал нужную длину,зачистил.В заднюю часть её засадил эбонитовую втулку-нашёл у электриков.Подошла самый раз в натяг.Сделал в передней части пропил «Г»-образный.Предполагалось оставить в ложе перемычку между этой деталью и компрессором.А в заднюю часть вкрутил выточенную на станке за 10 минут детальку с насечкой.Вроде мосинского курка/предохранителя.Правда распилил её потом пополам.Завернул на ЭДП на резьбе.Позже заворонил деталь эту «Клевером».В ложе сделал выборку под неё-добился того,чтобы деталь максимально плотно была к компрессору.Хотелось создать впечатление,что это не отдельная деталь,а целая труба компрессора.В нижней части этой детали просверлил два отверстия под шпильки.Вклеил их на «холодную сварку».В выборке под них сделал так же отверстия.Ну а затылок стал выглядить, будто там некий поджим ударника,антибздун что ли)))После вставив компрессор в выборку,затянул винтом задним и налив ЭДП в выборку под детальку изготовленную вклеил её.Что это собственно дало?Первое-заполнил пустоту за компрессором,второе-на компрессоре «ластохвост» фрезерован до самого конца.Вклеенной деталью я смог «заглушить» его-при стрельбе установленная прицельная планка или коллиматор не будут «ползти» по «ластохвосту».Ну и третье…Мне показалось это интересным.Весь процесс на картинках. Ну примерно так:
Продолжение в следующем посте через несколько минут...
Приветствую! В этом обзорчике хочу поделиться наработкой по всем известной винтовочке ИЖ-38с. Вот что вышло в итоге из этой затеи:
Друзья!!!Прошу повременить с комментами!Обзор будет из нескольких сообщений.В одном я не уложился в допустимые 30 фото,дождитесь пожалуйста окончания обзора!!!Там будут финальные фото готового изделия и СПАСИБО ЗА ВНИМАНИЕ!!!
Прошлое этой винтовки мне неизвестно-досталась она мне совершенно случайно… Товарищ купил поздней осенью небольшой домик в дачном посёлке.Известное дело-пригласил осмотреть,оценить покупку,разумеется «обмыть» не отходя от кассы, попутно строя планы на будущий апгрейд этой хижины. Решили мы заглянуть и на чердачок,осмотреть артефакты,оставшиеся от предыдущих хозяев. При осмотре в общем-то отрыл я этот самый ИЖ!!! Конечно полноценной винтовкой отрытое трудно было даже в уме назвать…Во первых одно «железо»-ложи не было.Второе-трудно было назвать и это «железом»-ржавчина взяла всё основательно.Ну практически всё.Повезло,что УСМ был мал-мальски смазан,потому его по сравнению с остальным ржавчина пощадила. Винт крепления ствола в рогах компрессора зарос капитально-не то что открутить,так ствол даже не переломать!В общем без особых колебаний на мой запрос передать мне этот «хлам» в дар-положительно кивнул.Ну а разумеется халява- она и в Катманду халява…
Наверно не верил он,что из этого что-то будет в итоге.Хотя по совести сказать не верил и я,что удастся сделать из найденного что-то путное и рабочее.НО! Попытаться то можно? Первым делом отмочил уксусом,потом WD-40 крепёжный винт ствола-очень хотелось надеяться,что ствол «живой» и контейнер в мусоропроводе пока будет чище.Открутил всеми правдами и неправдами…Глянул-ВУА-ЛЯ!!! Жив зараза! Ржавчины ноль-одна грязь да пыль! Таким же путём отмочил штифт-нужно было разобрать и глянуть в нутро компрессора.Снял УСМ,разобрал до последней детальки,кинул в уксус.За часа четыре отмокло всё,оросил всё снова ВДшкой,оставил на несколько часов-протёр мягкой тряпочкой,и всё засияло родным воронением.Собрал УСМ-всё отменно работало. Вытащил из компрессора и остальной набор. Ну остальное было только в помойку.Выщербина на поршне,манжета кожаная(точнее что от неё осталось) в тряпки,плюс ко всему даже сапожные гвоздики были в ней.Пружина вся ржавая до не могу, деформированная, капитально подсевшая,перепуск отсутствовал вовсе. Ну собственно примерно в таком виде ИЖ достался мне:
Огромная вам благодарность,парни,за отзывчивость!!!И вот таким стал мой набор для ИЖ-38с с помощью упомянутых ребят:
Теперь необходимо было заворонить зачищенные компрессор и ствол.Также и надульник хотел стать воронёным.Изначально думалось заворонить баллистоловским «Клевером».Но глянув на остаток его в флакончике понял-не хватит.Принял решение попробовать заворонить в селитре. Поварить в общем «железо». Немного полистал советы по такому виду воронения, набравшись смелости не запороть работу-отправился к тётушке,проживающей в частном секторе.Племяшу,а тем более весьма любимому,была предоставлена подходящая посудина из нержавейки, дровишки, указано место где можно разжечь огонёк,отыскалась и какая-то рогаза типа подставки для варки на огне…Селитру принёс свою,5 пачек средства «Крот»,масло ружейное «Беркут» нейтральное.Ну и принялся заниматься.Компрессор ничем не затыкал,а ствол с обоих сторон законопатил деревянными чёпиками. Рассчитывалось, что в кипятке деревяшки ещё разбухнут и не дадут просочиться жидкости в стволик.Надульник изготовленный кинул в общий котёл…Соседи тёткины повылазили на улицу-очень им было интересно,что же там я варю?Вонь конечно стояла изысканная,но вполне терпимая. Хорошо что переоделся-шмотки все пропитались запахом окисленного металла, а во рту этот привкус стоял весь следующий день,никакие пасты и ополаскиватели не помогали.Нанюхался от души.Когда достал железки из котла-хорошенько промыл их в тёплой воде,из ствола достал деревяшки,хорошенько промыл водой железяки,вытер насухо,всё не жалея обрызгал ружейным маслом. Оставил на пару часов полежать.Затем вытер масло мягкой ХБшечкой,а ствол протёр мягким ёршиком и ватными палочками прогнал.Внутри ствол сиял просто!!!И результат этого «пикника» мне понравился!Воронение получилось весьма качественным-стойкое и красивое- с заметным иссиня-чёрным оттенком!На фото не передано истинной красоты его к сожалению,ну как есть:
- 013.jpg (81.58 КБ) Просмотров: 31393
Ложа была не пропитана-она просто окрашена каким-то вишнёвым лаком или типа того.Просто лак-без морилок,масел и т.д.Отшкурить её удалось довольно быстро-бук отлично обрабатывается.Просто чтобы снять лак-я работал наждачкой на оправках сначала перпендикулярно волокнам,а затем теми же наждачками тёр вдоль волокон, убирая попутно царапинки.И вот что вышло после нескольких часов работы:
Также перед выборкой под ижевское железо,заделал я старую выборку под резик или чёрт его знает что в передке цевья берёзовой вставкой.Идеально подошёл для этих целей по диаметру обрезок черенка от лопаты))) Но перед этим заделал «окна» в боках ложи берёзовой вставкой.Закрепил её на ЭДП,оставив припуски.Для чего?Чуть позже!!!А когда высохло-подогнал обрезок черенка и также на ЭДП,прижав струбциной,закрепил его.А вот фотки этих вставок я к сожалению забыл сделать-увлёкся))).Ну в приципе далее на фото они будут различимы более светлыми по сравнению с буковой ложей.
Ну и приступил к выборке под компрессор и УСМ. Фрезера у меня нет,делал как обычно полукруглыми стамесками,потихоньку примеряя компрессор.Ну и конечно сверлом в «шурике» помогал,высверливая сразу излишки и подчищая.Прямые стамески конечно тоже были в деле.Также помогал кое-где абразивными шарошками,зажатыми в «шурике».В общем получилось вроде этого:
Продолжение в следующем посте через несколько минут...
