«Турок с английским акцентом» (совместный проект)

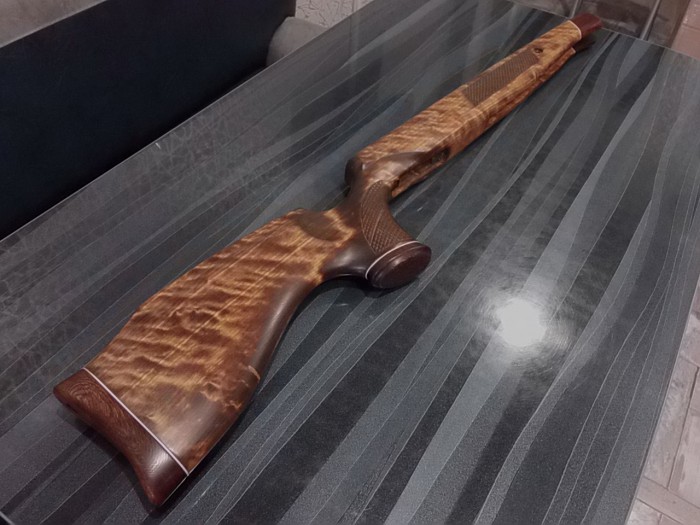

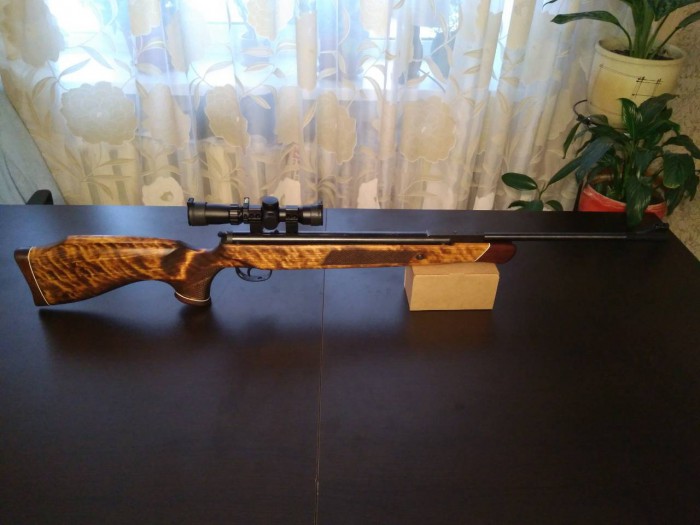

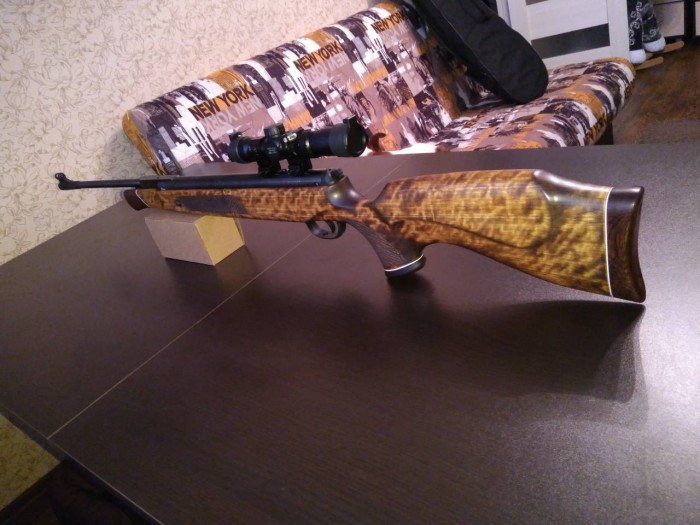

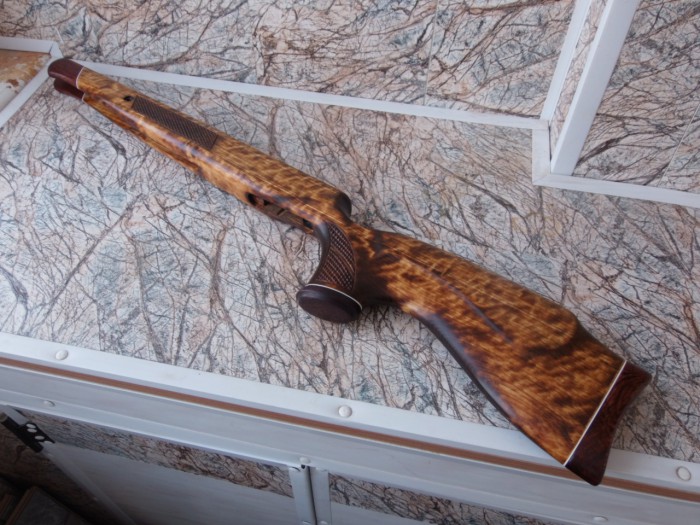

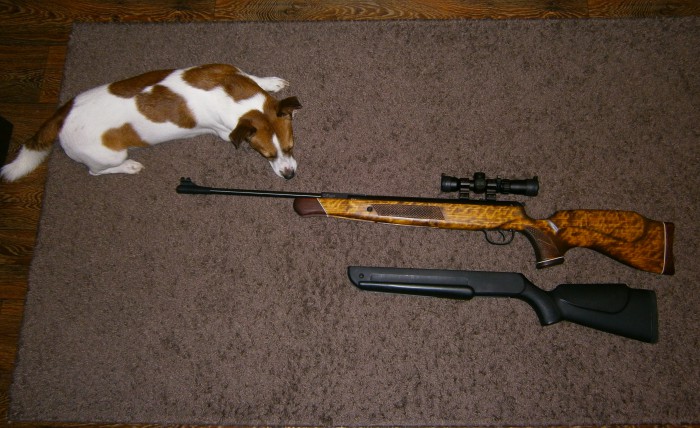

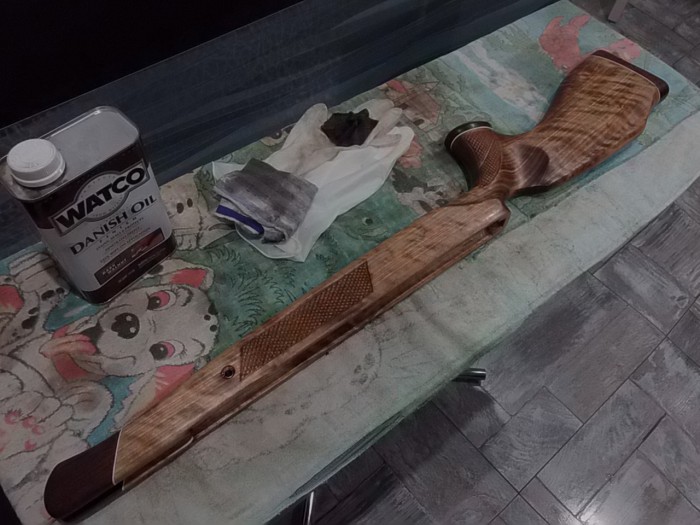

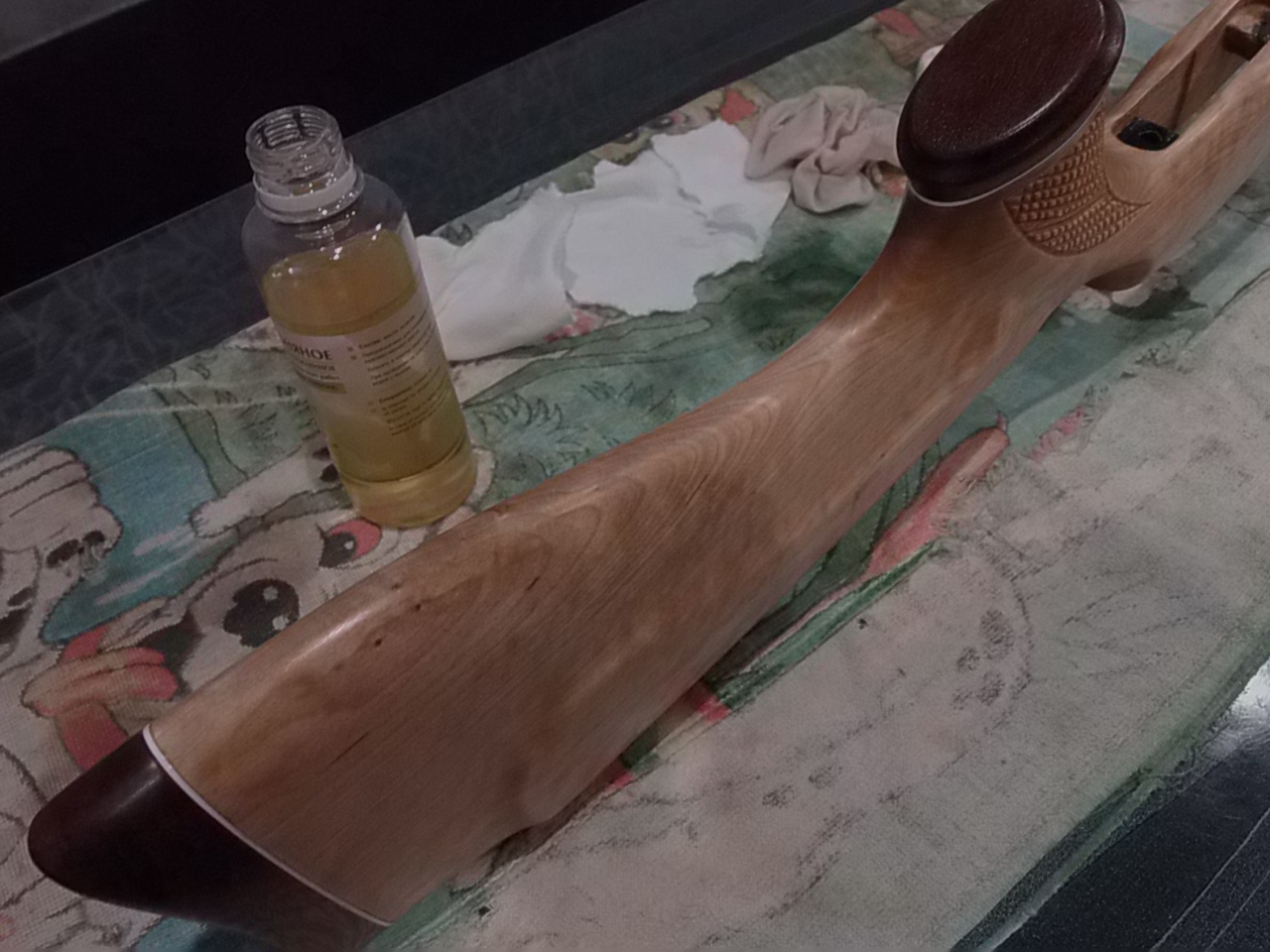

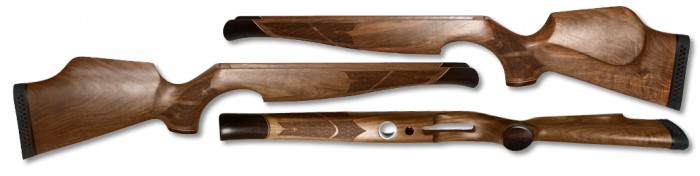

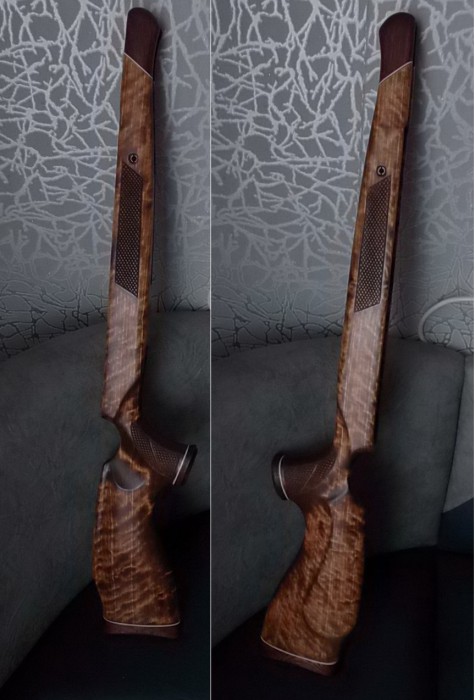

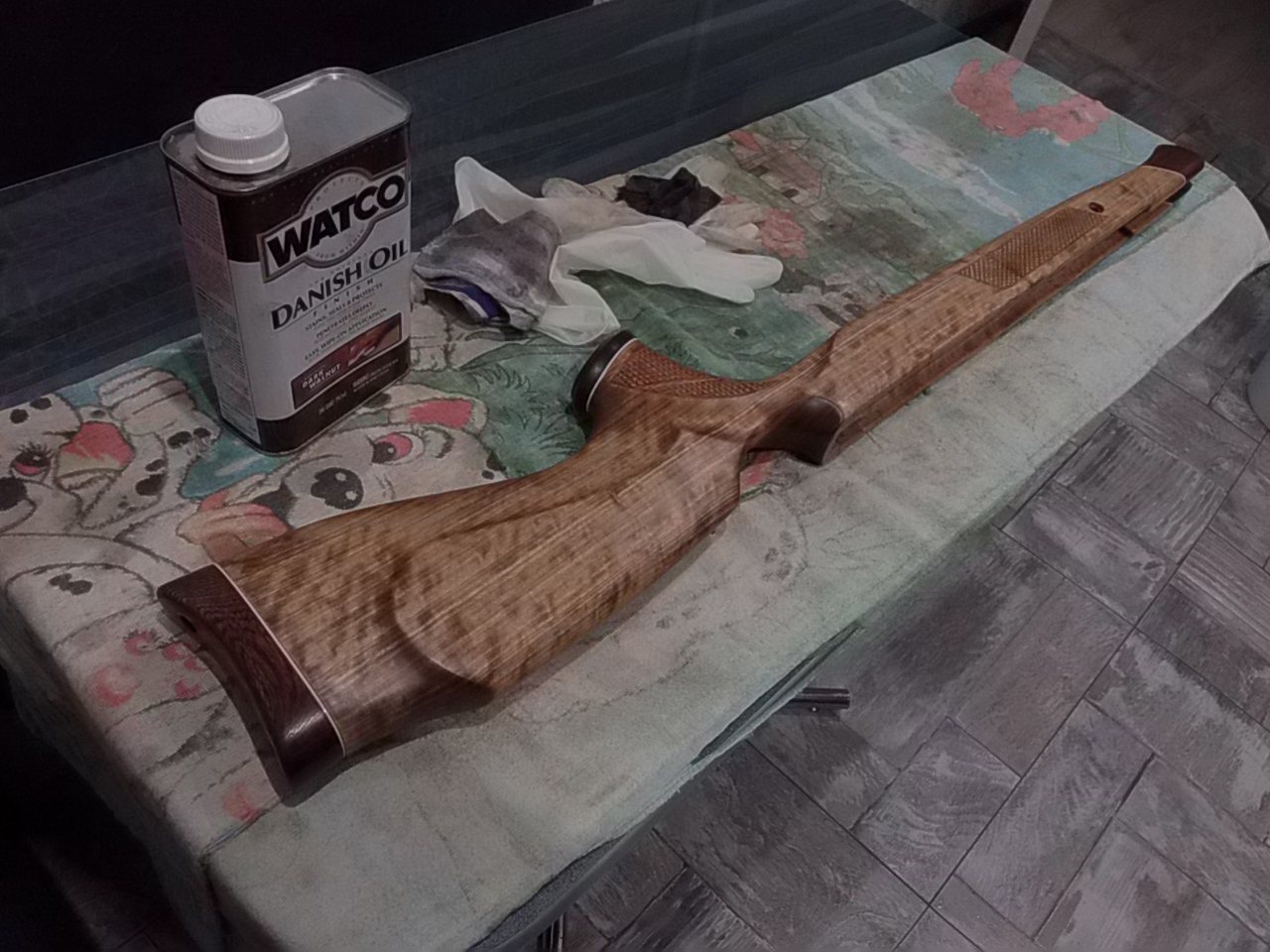

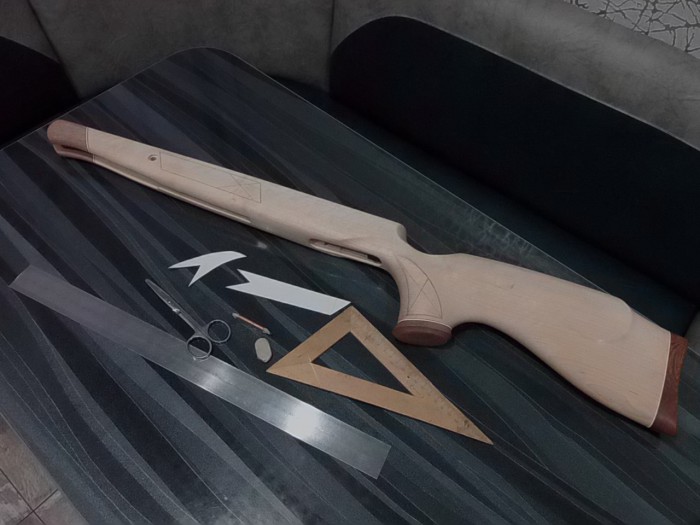

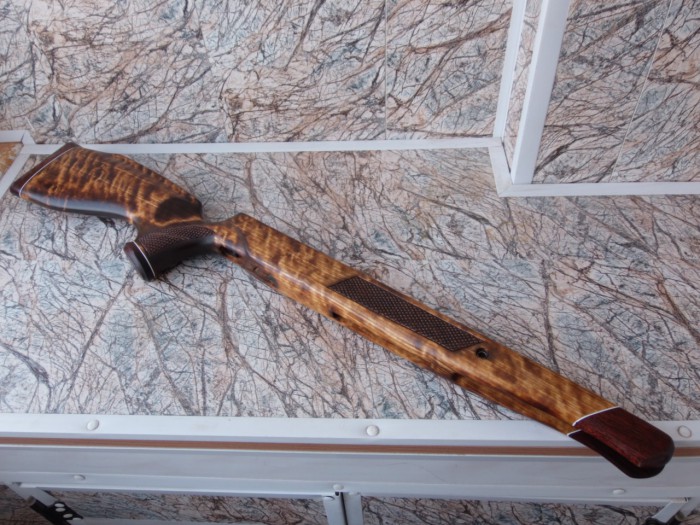

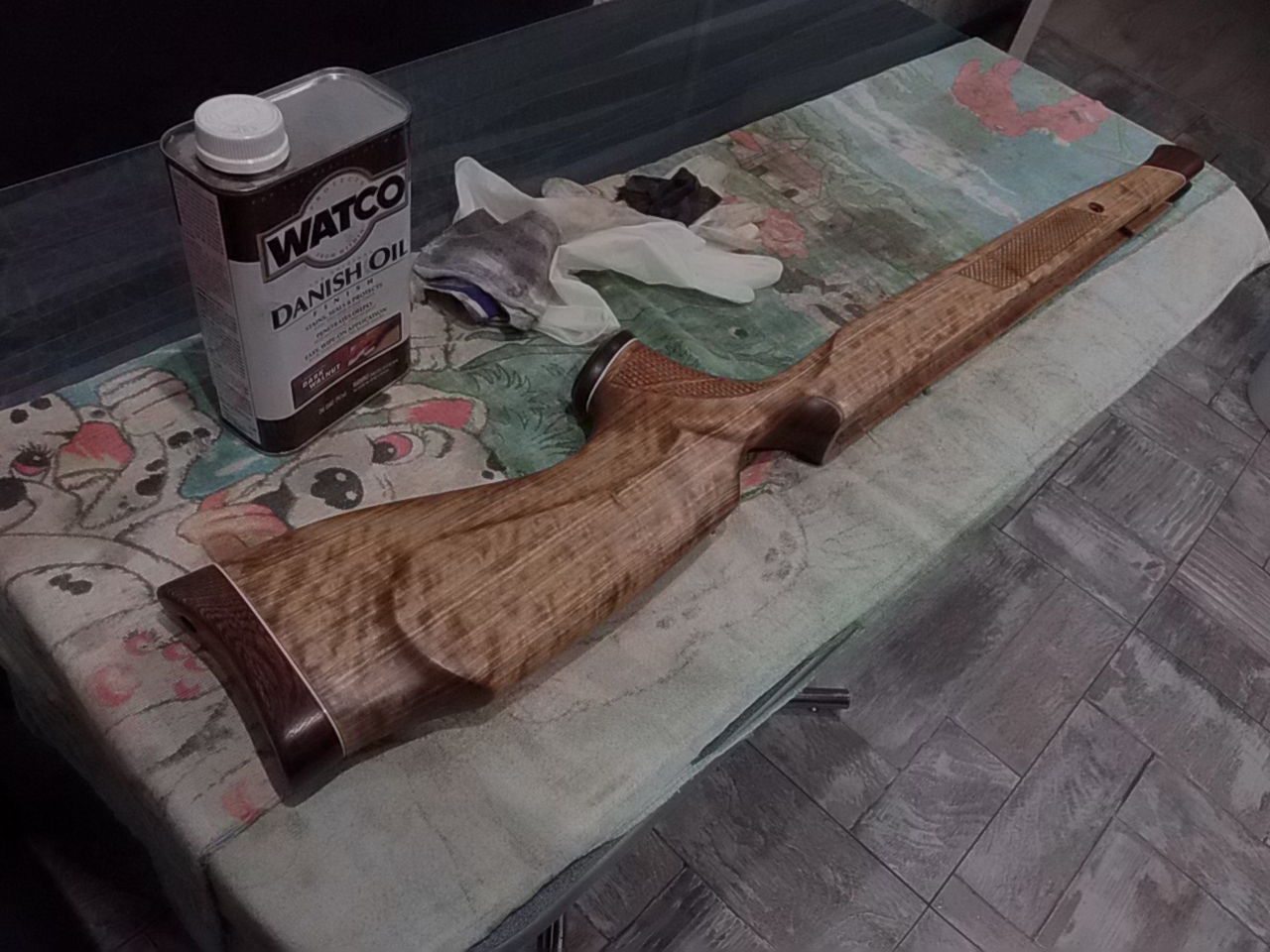

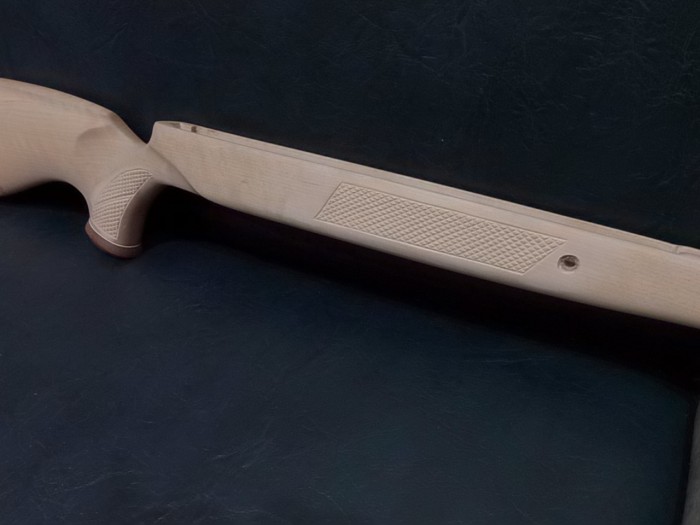

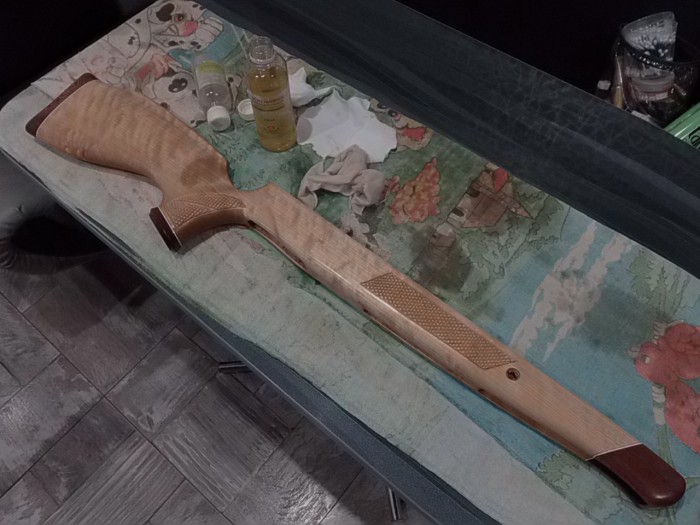

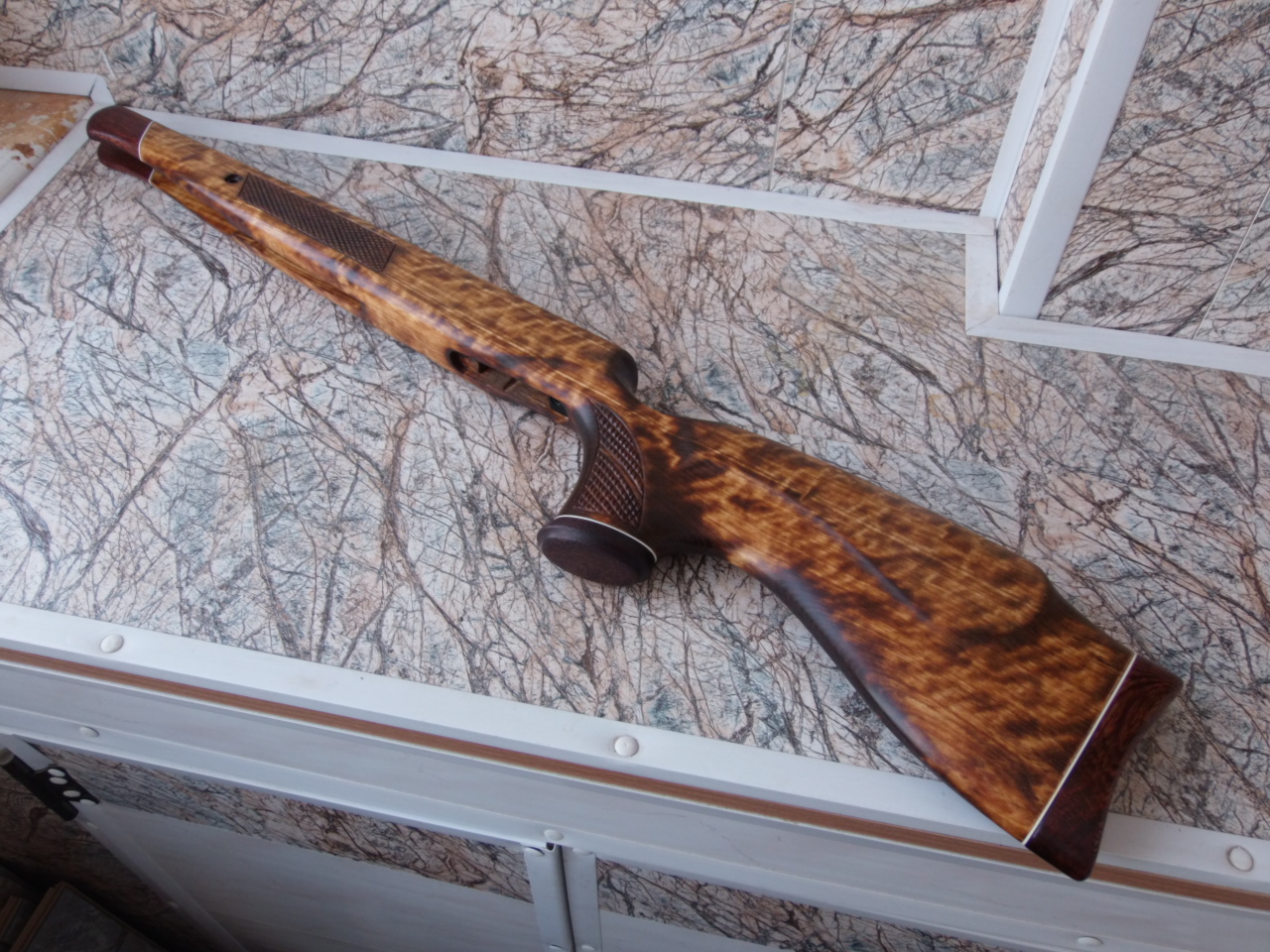

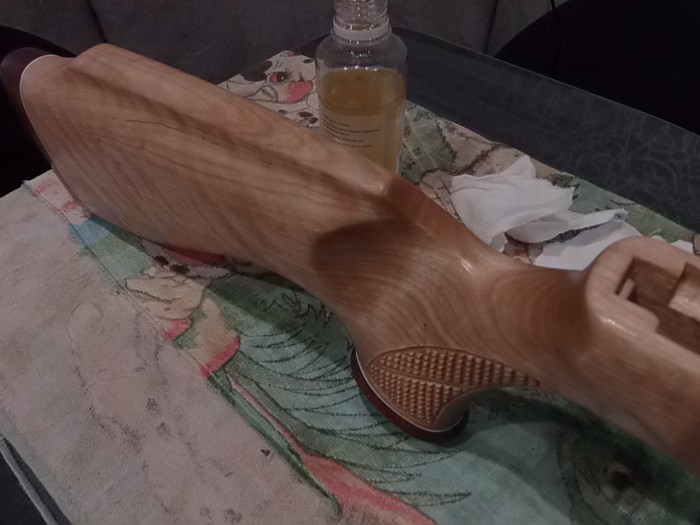

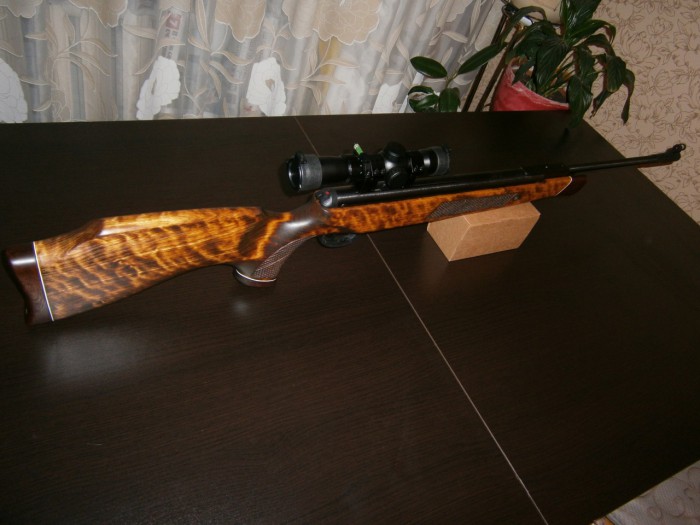

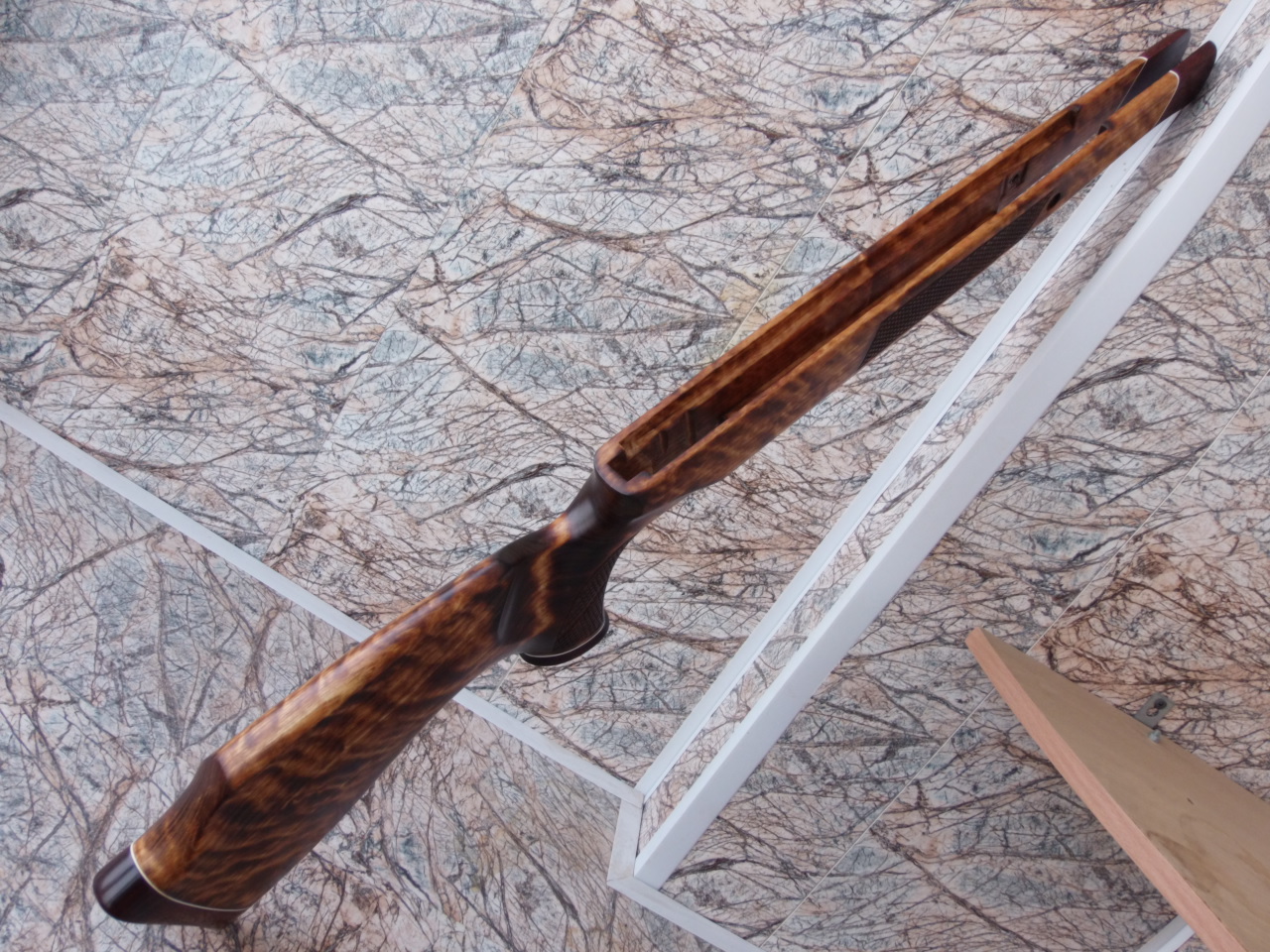

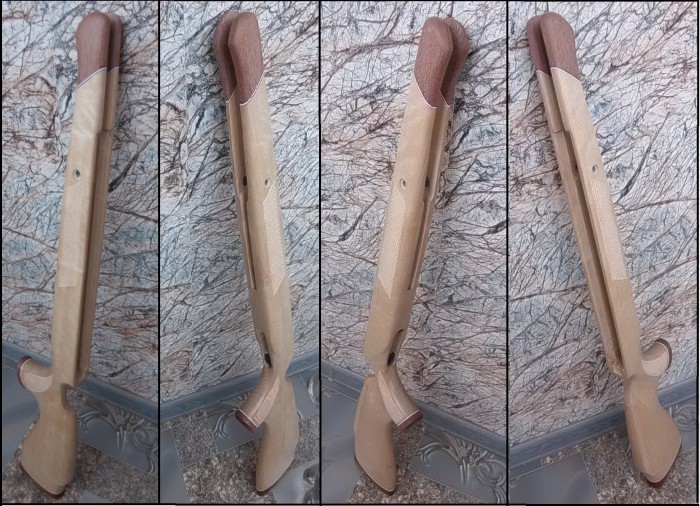

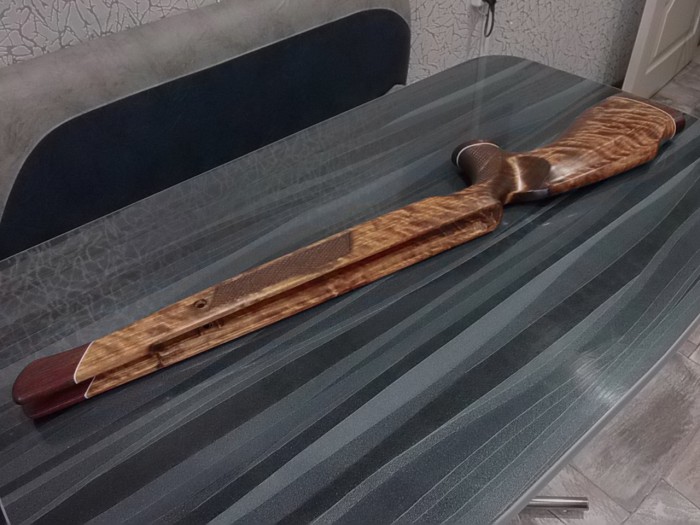

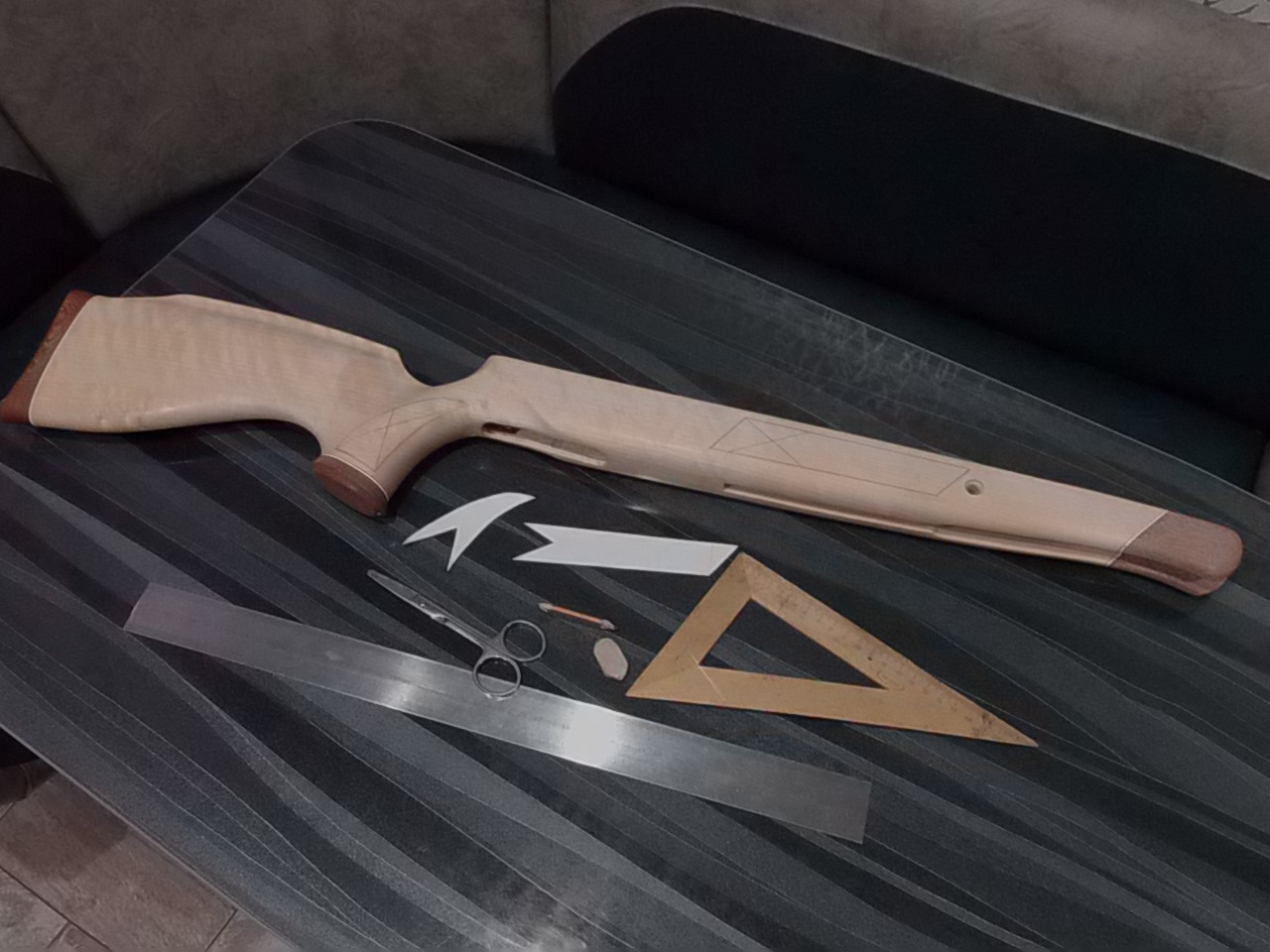

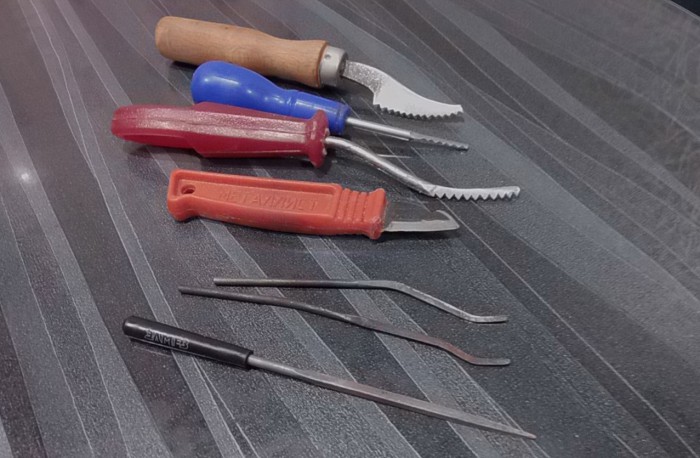

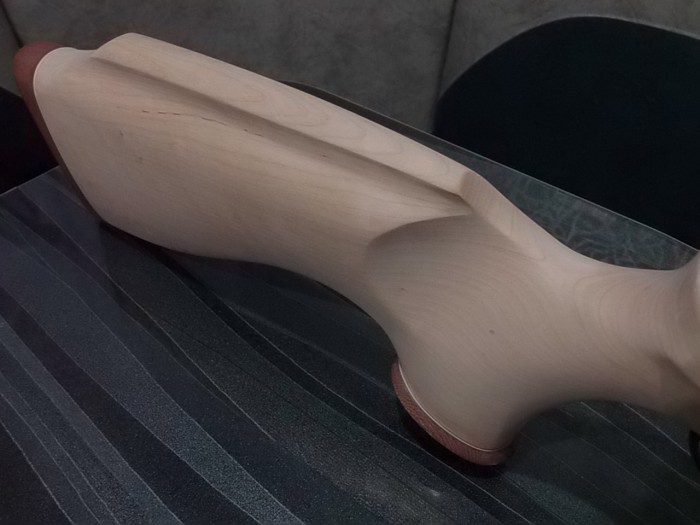

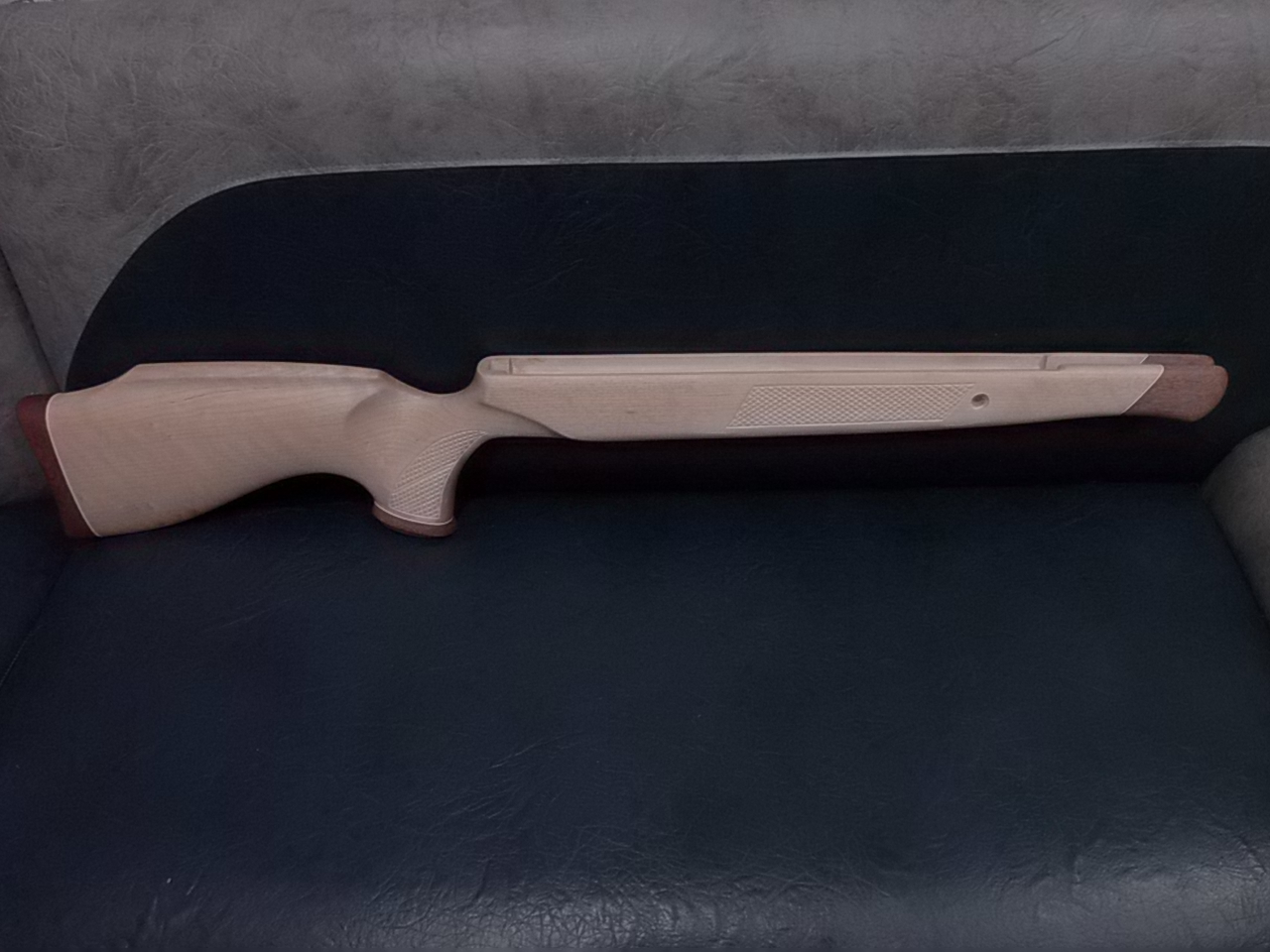

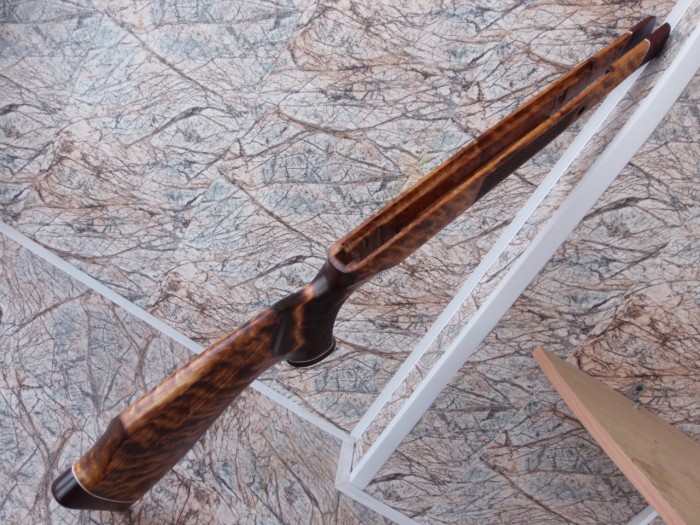

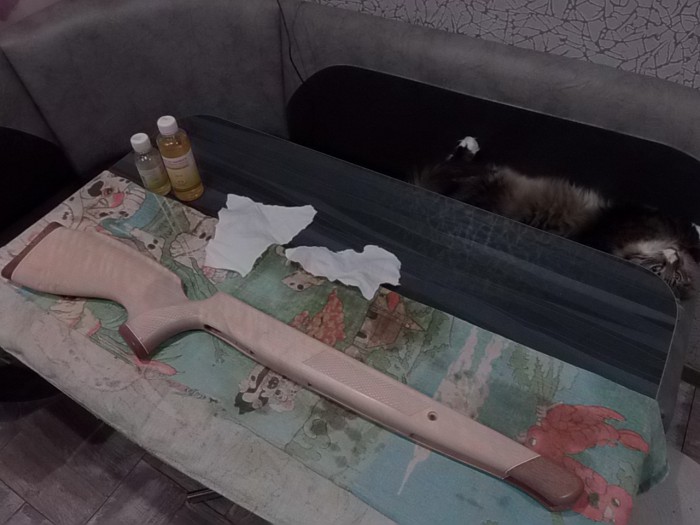

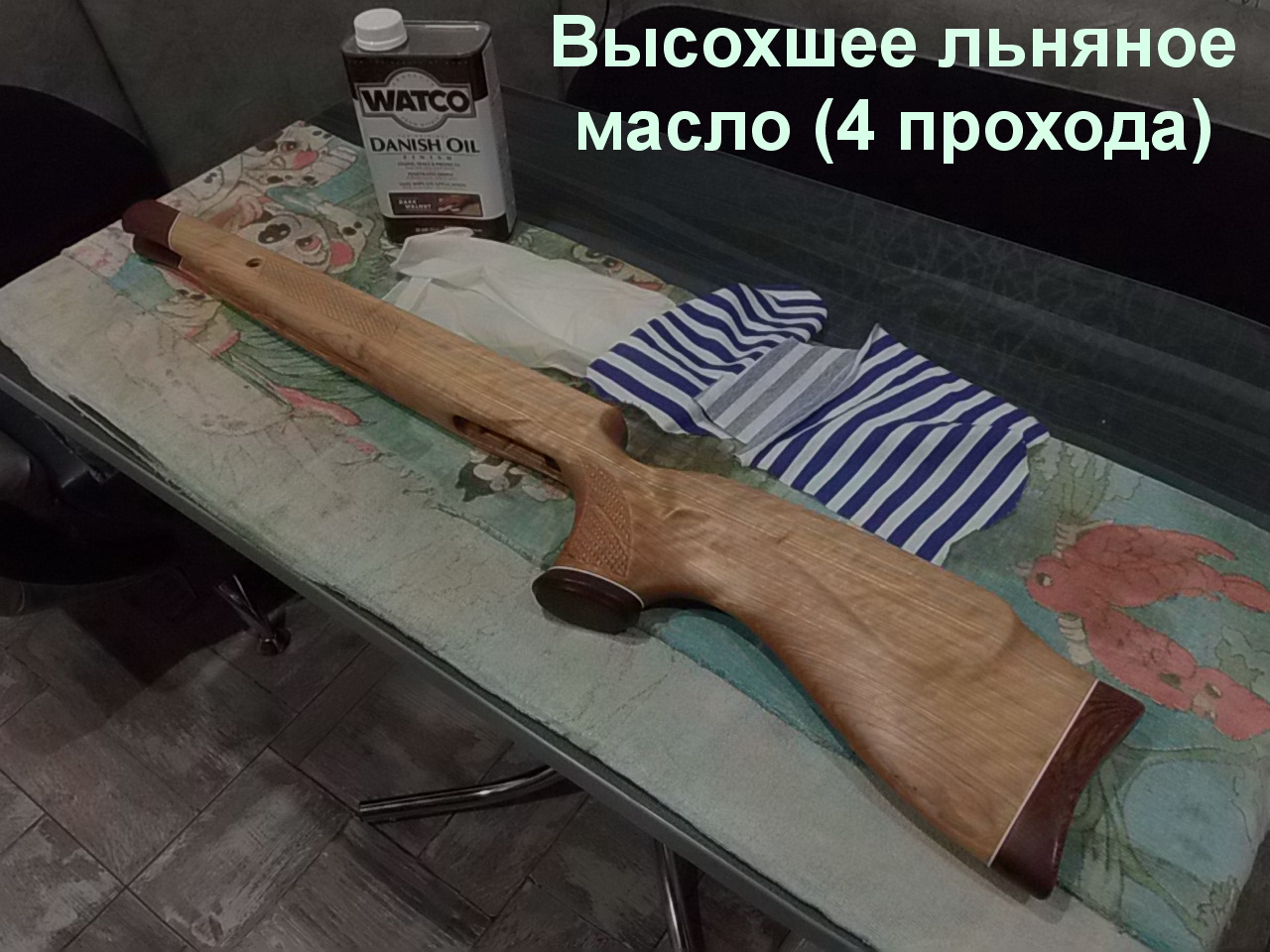

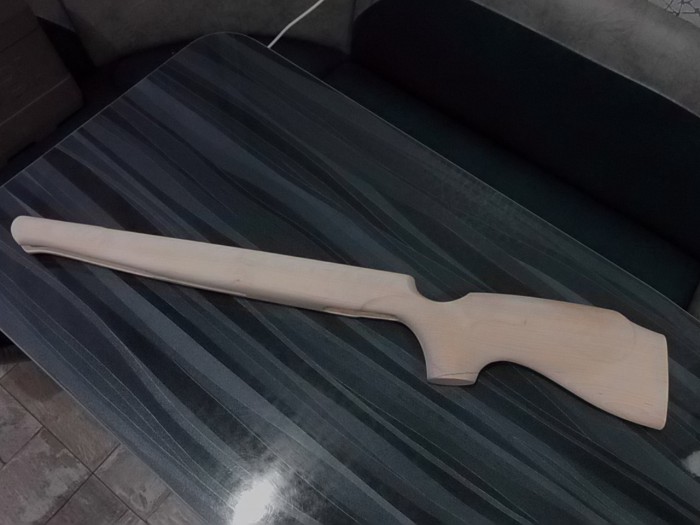

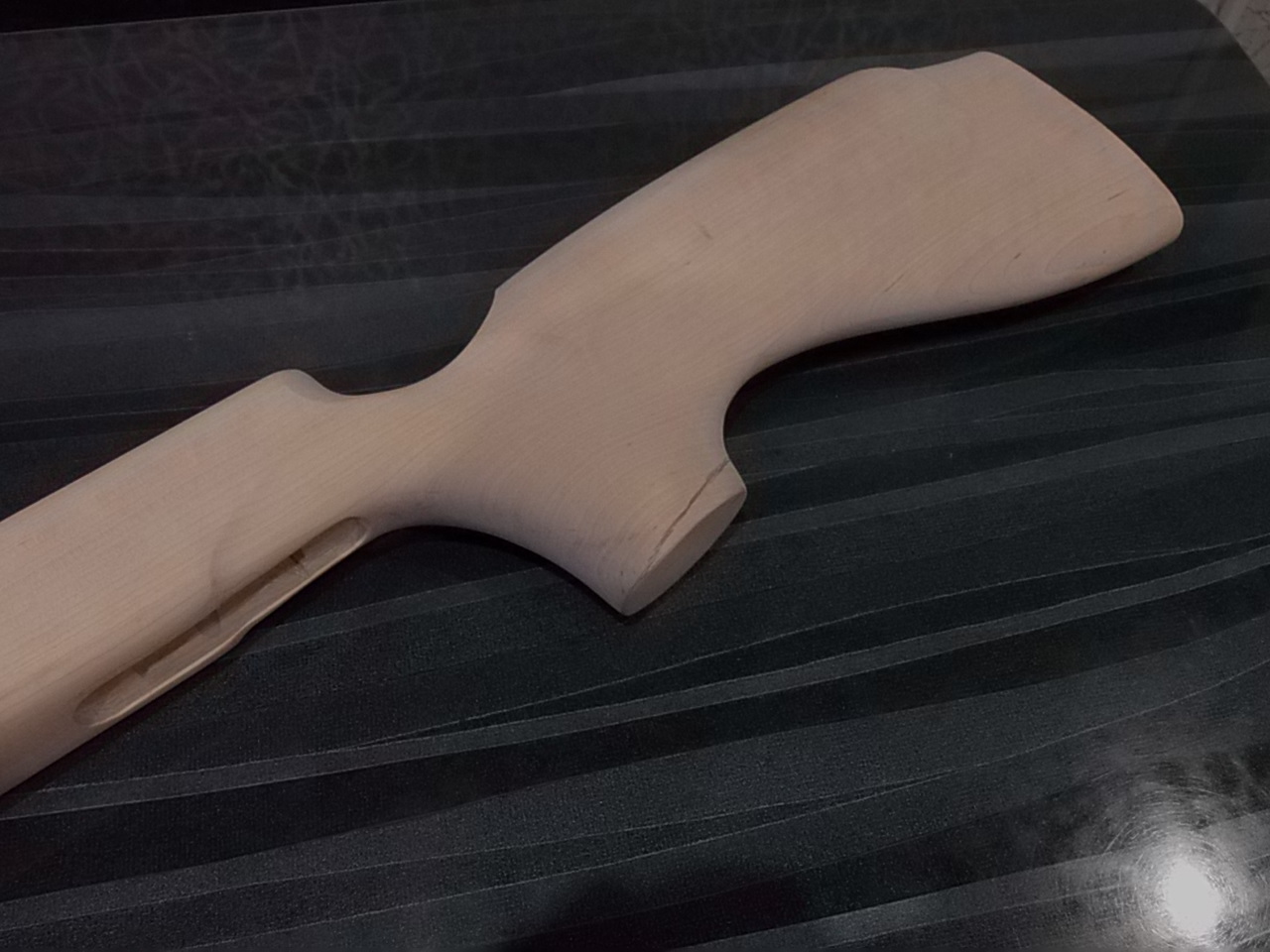

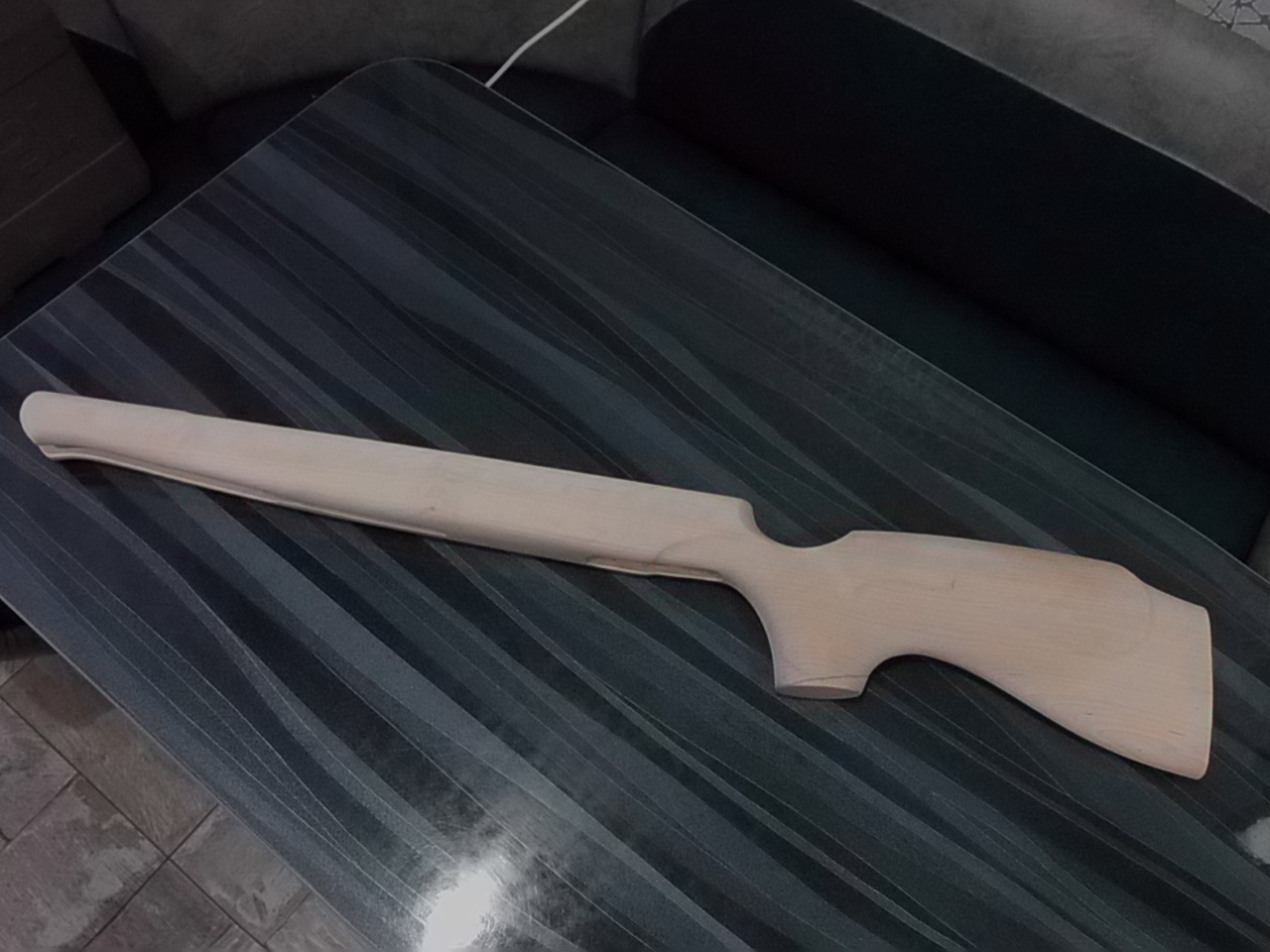

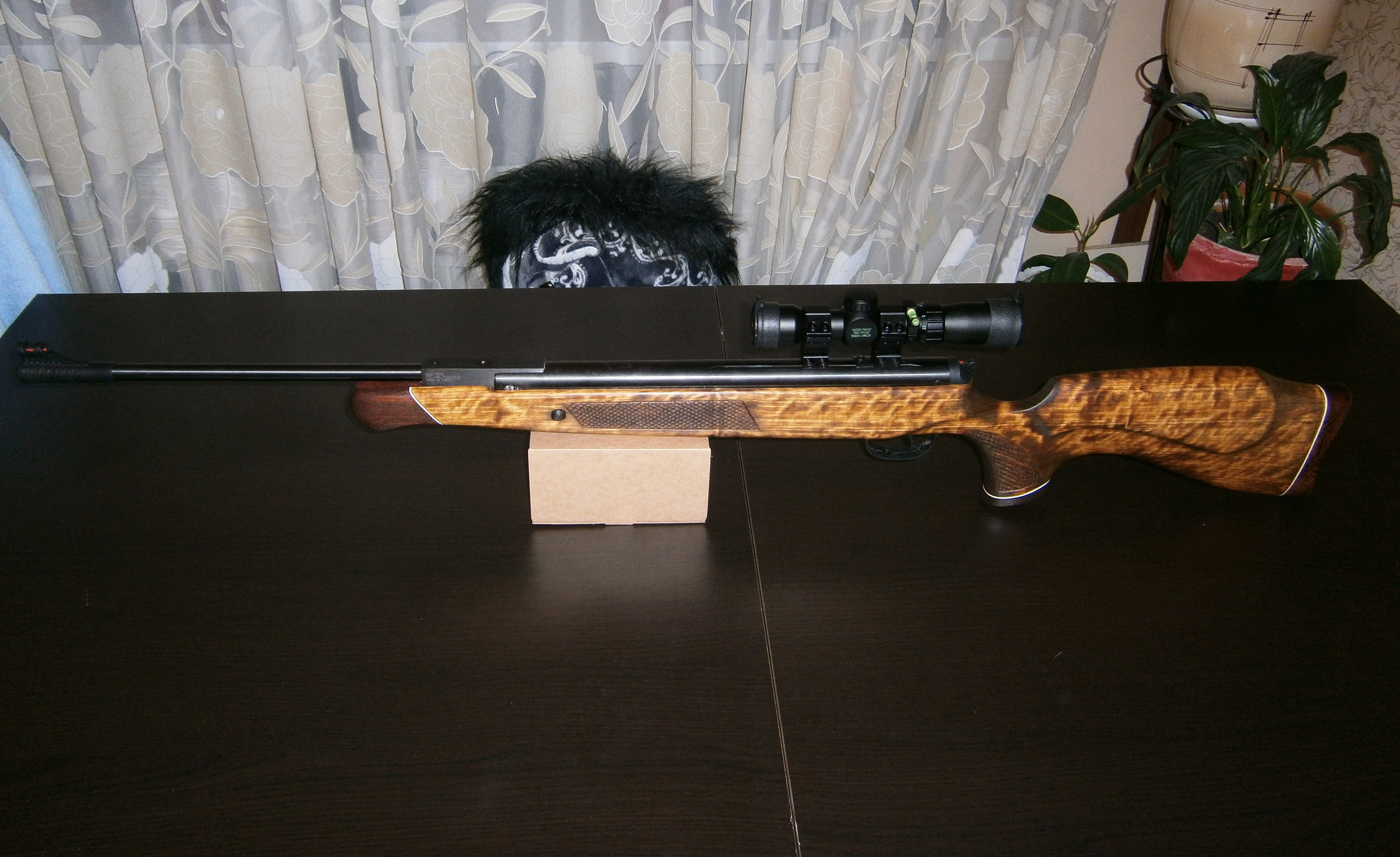

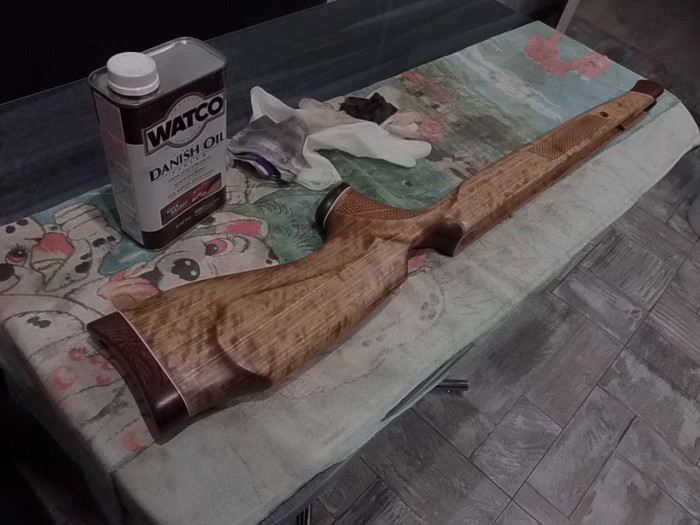

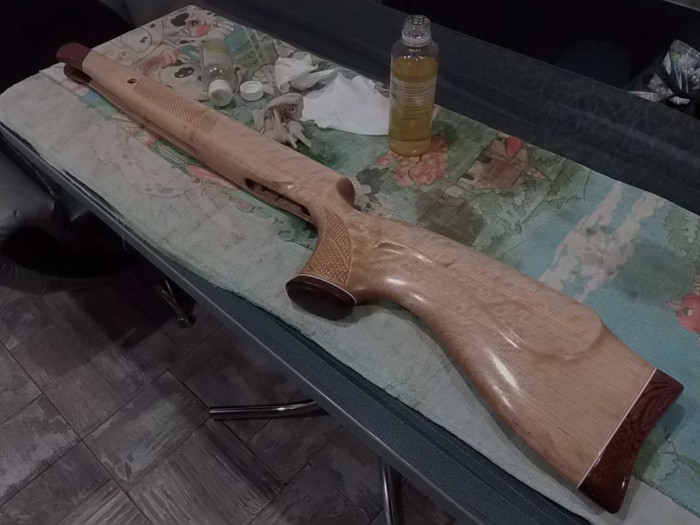

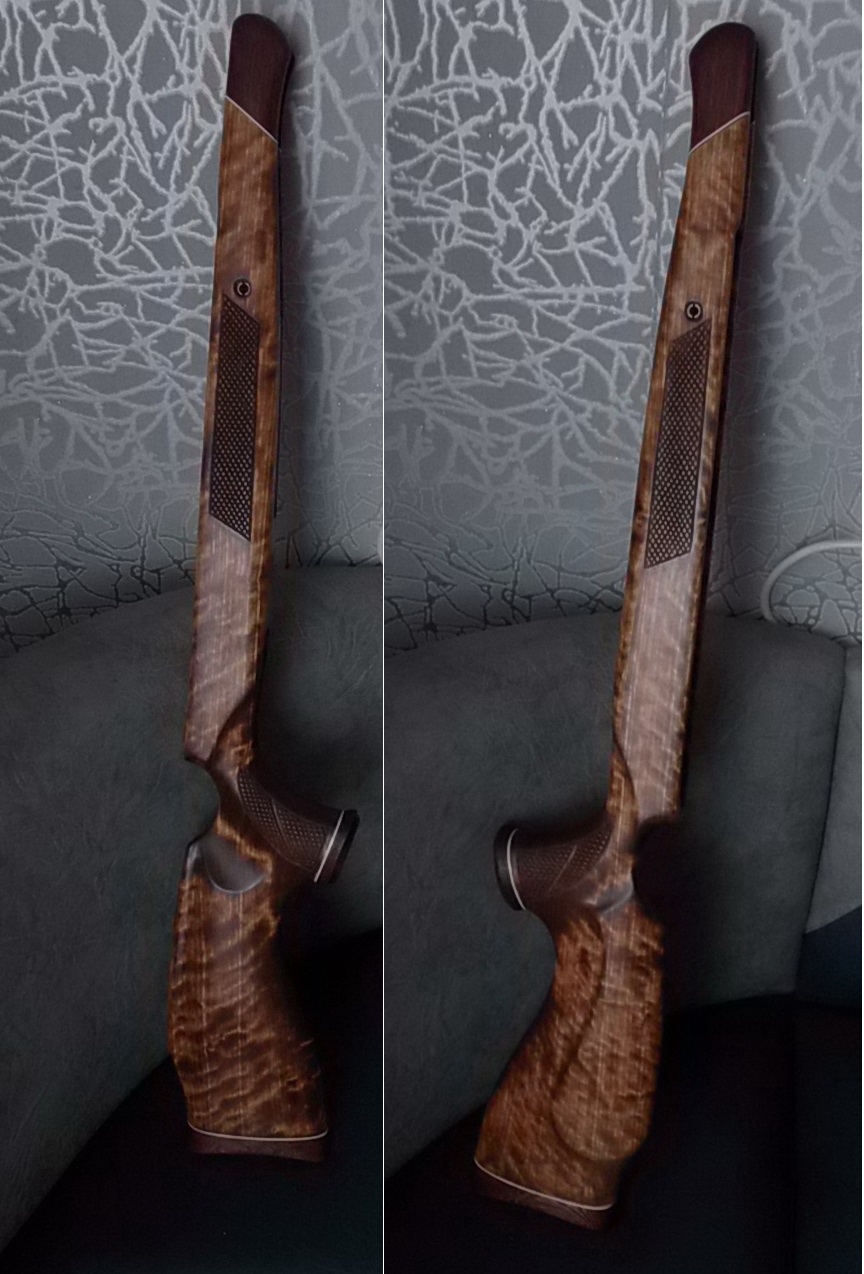

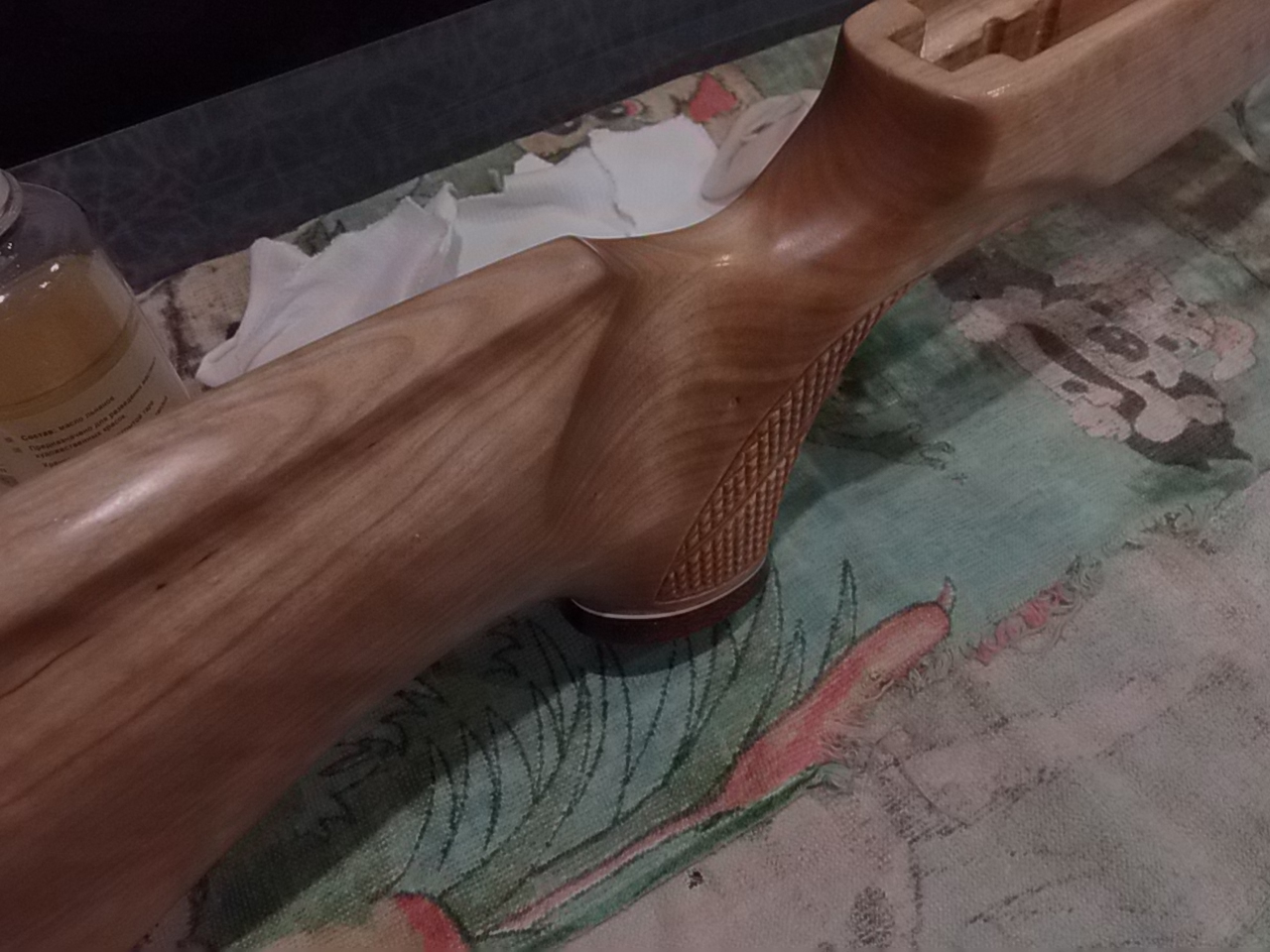

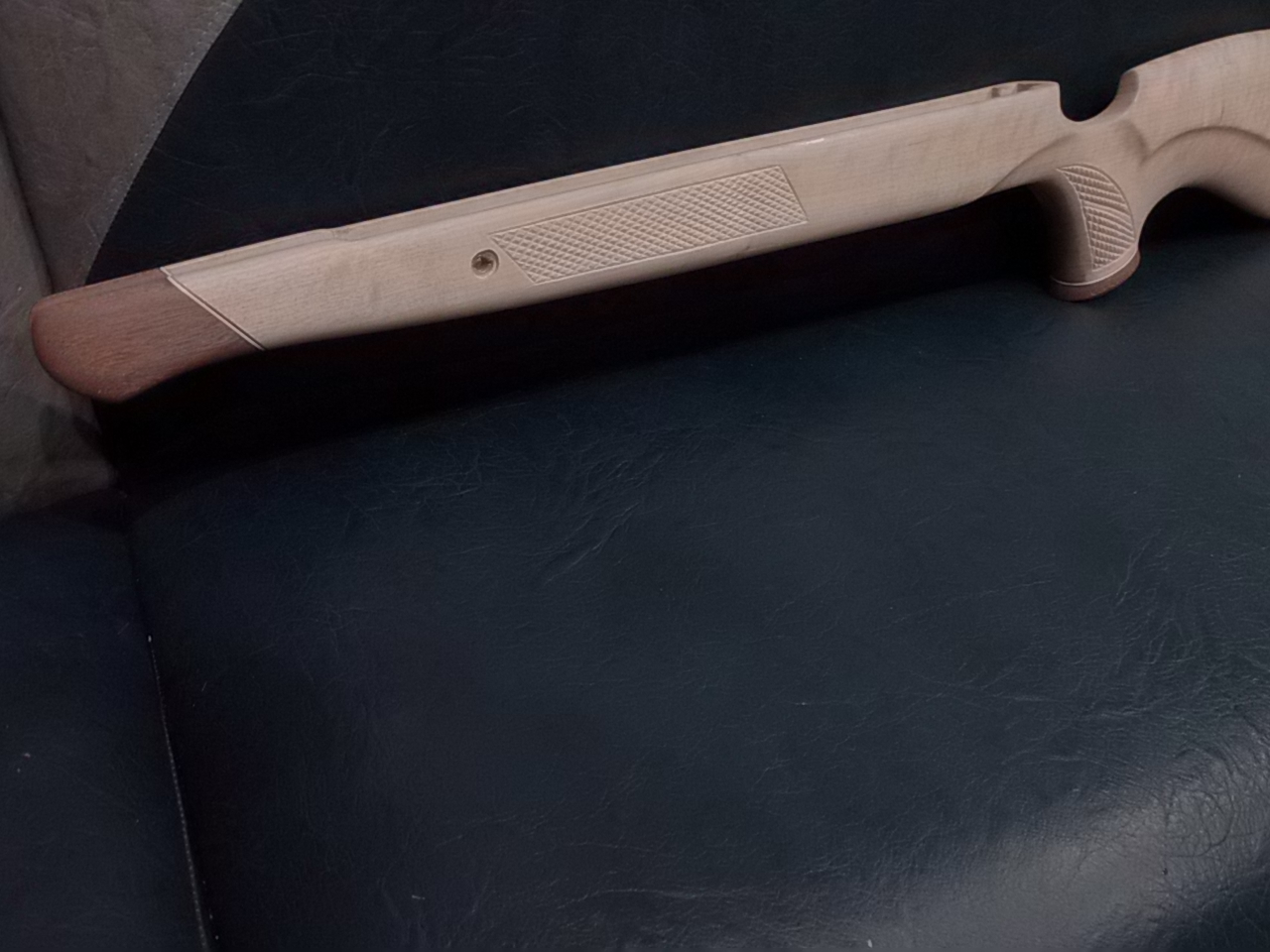

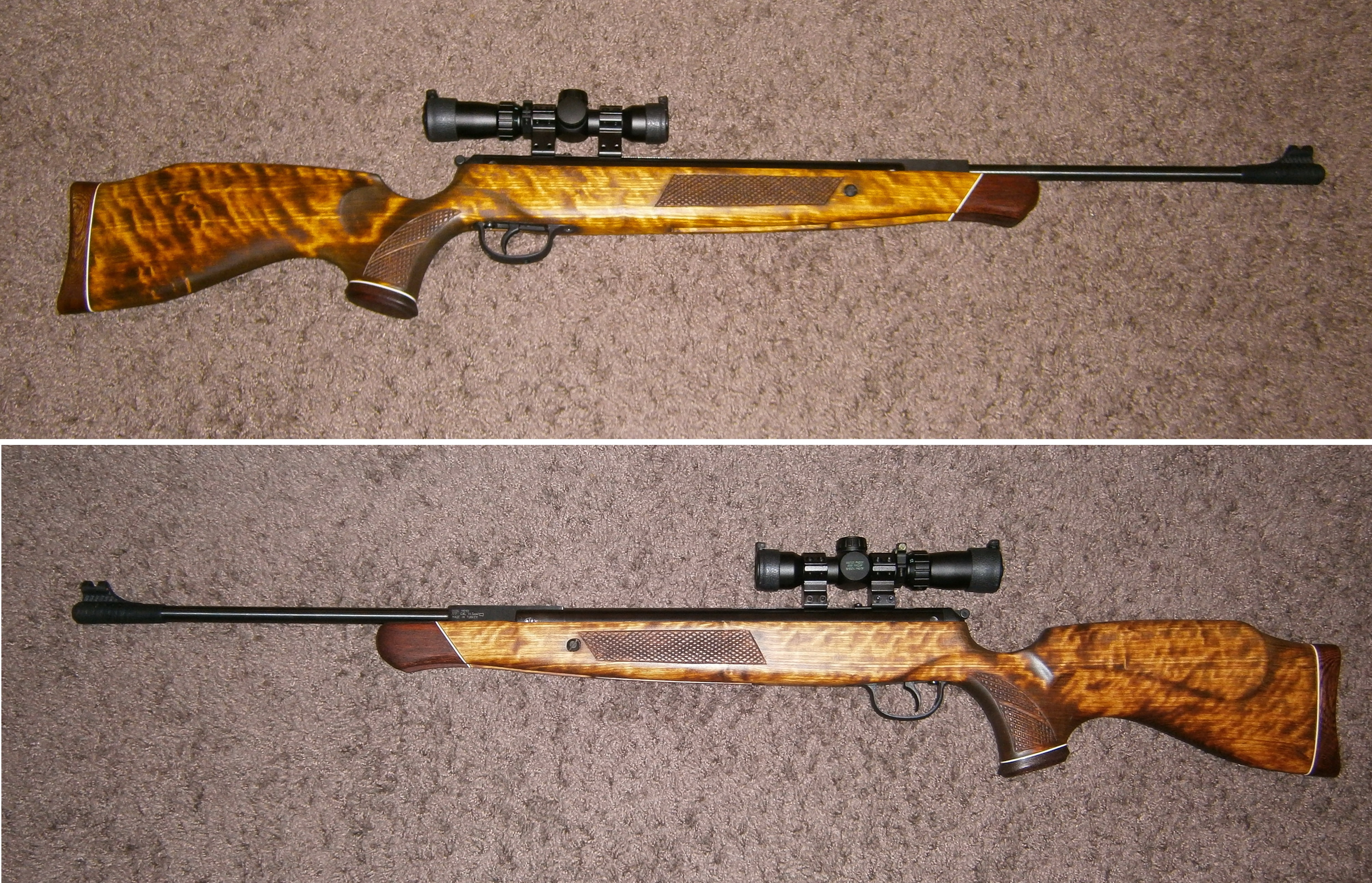

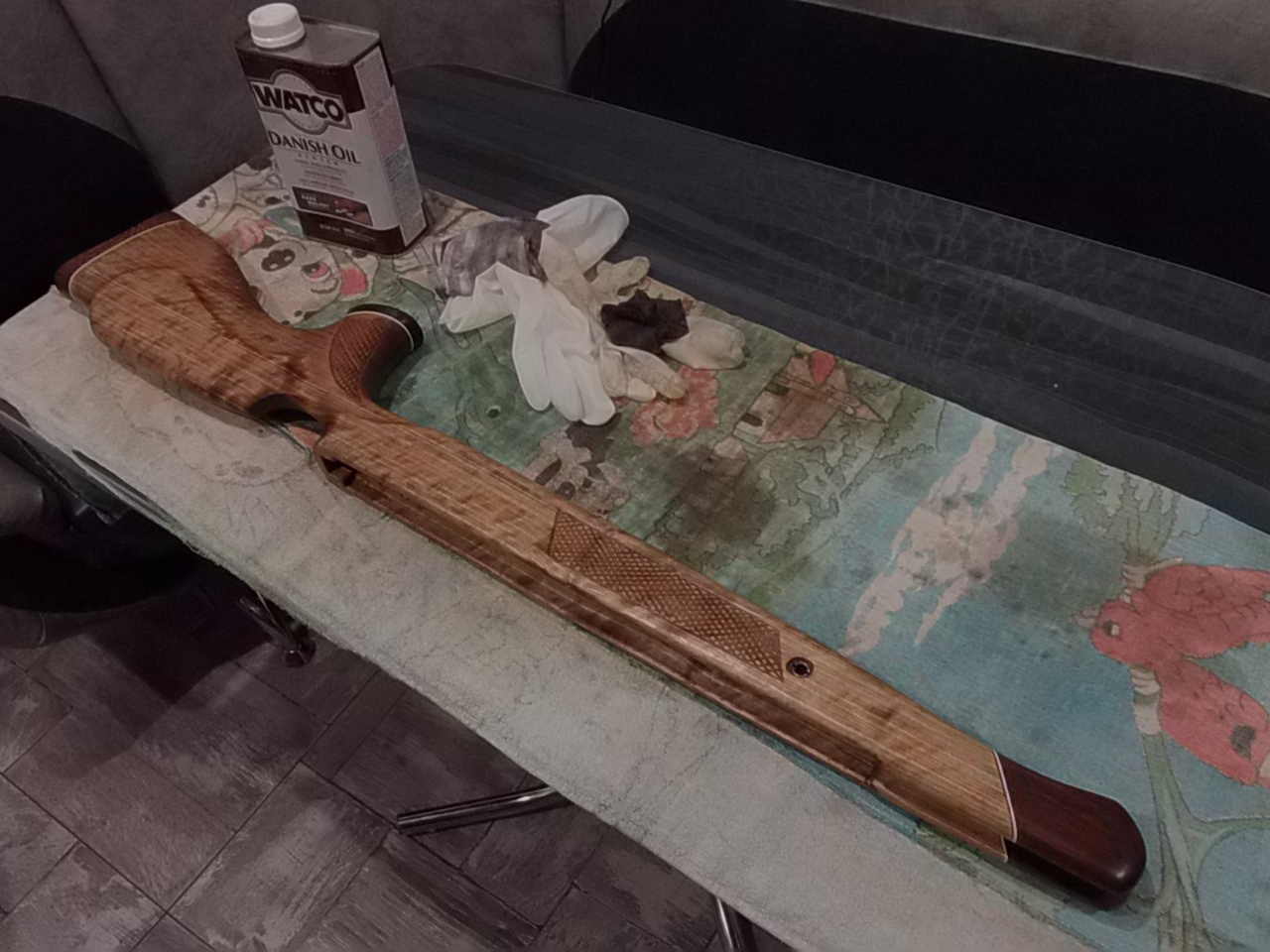

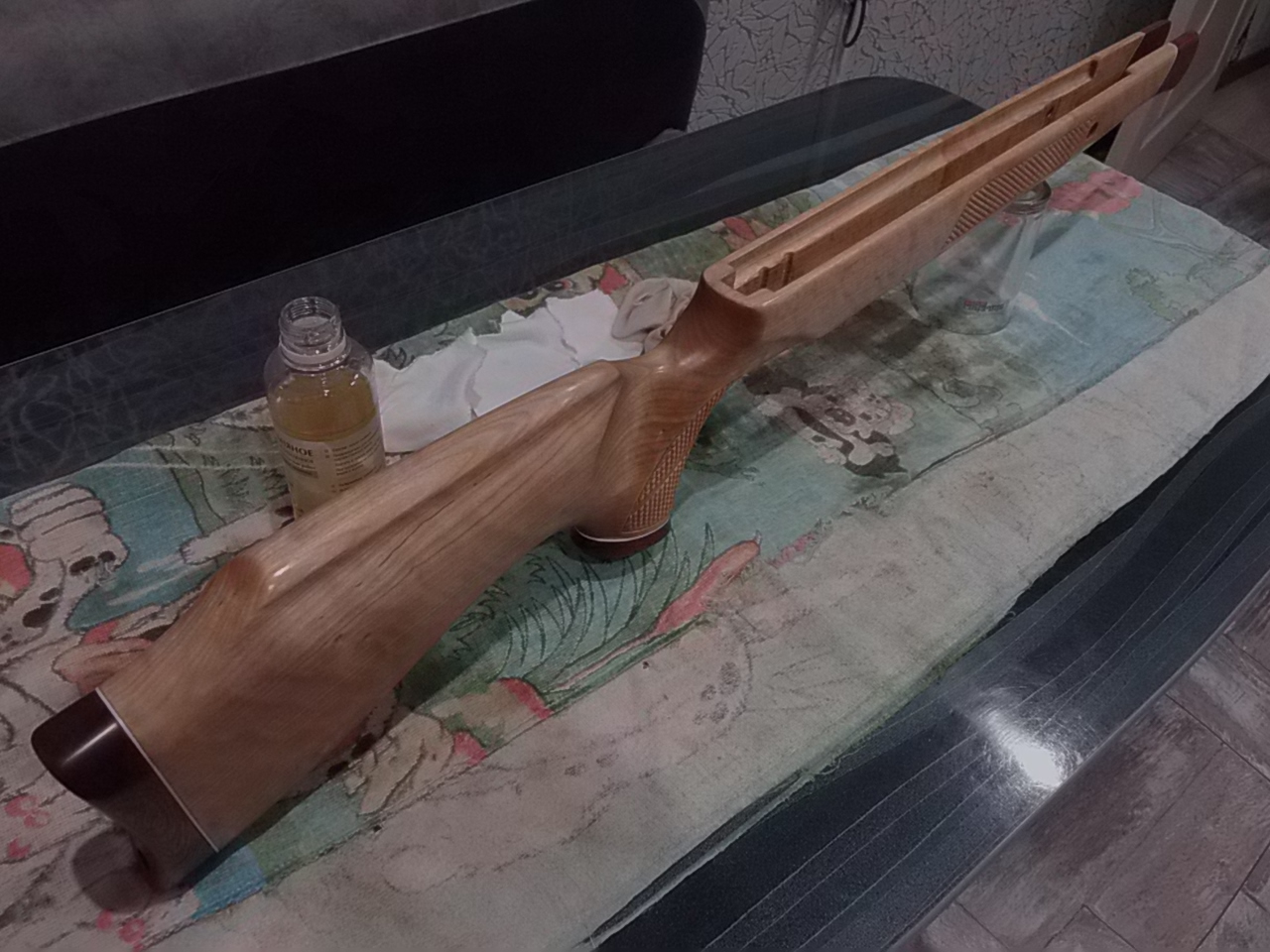

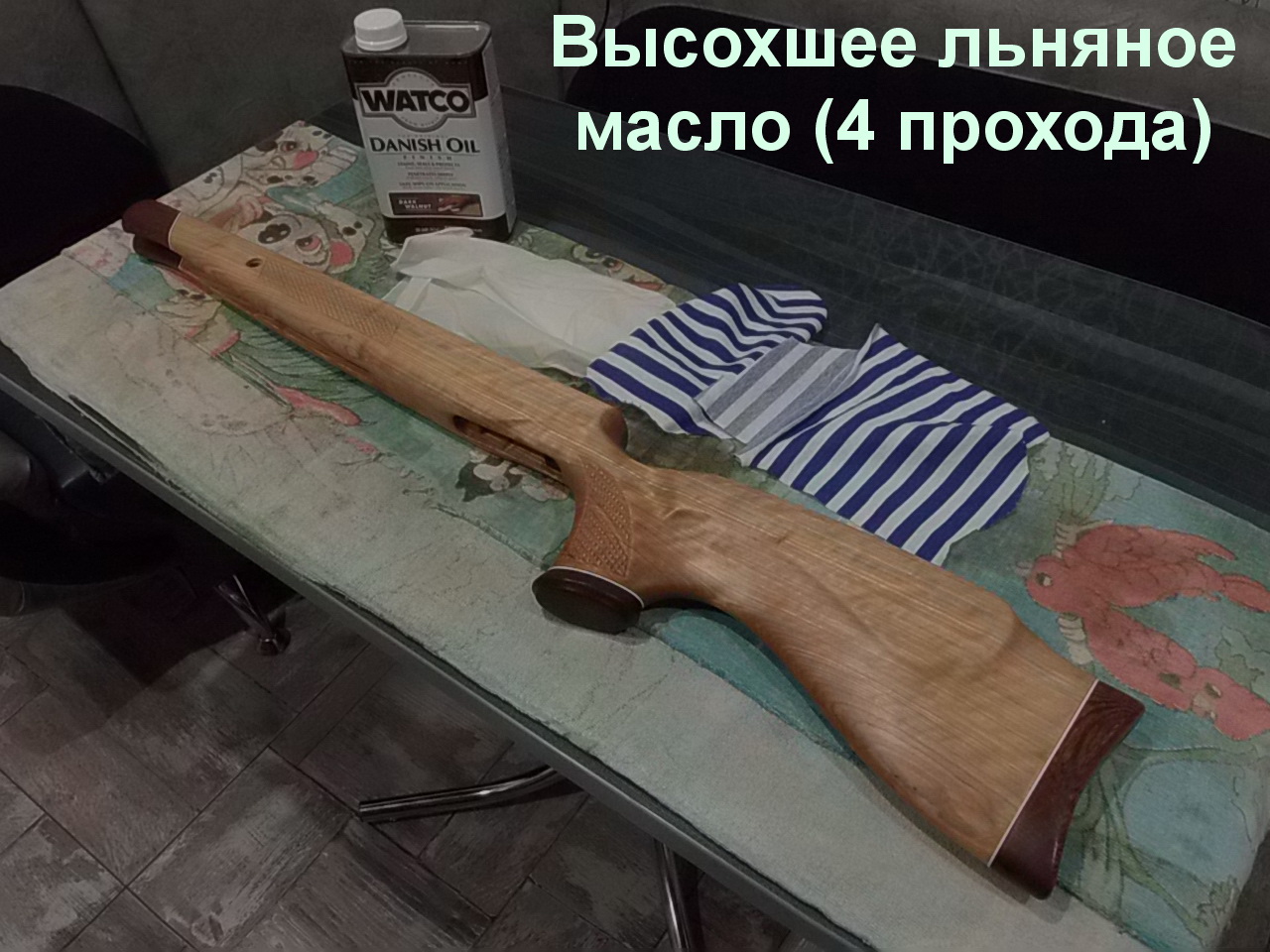

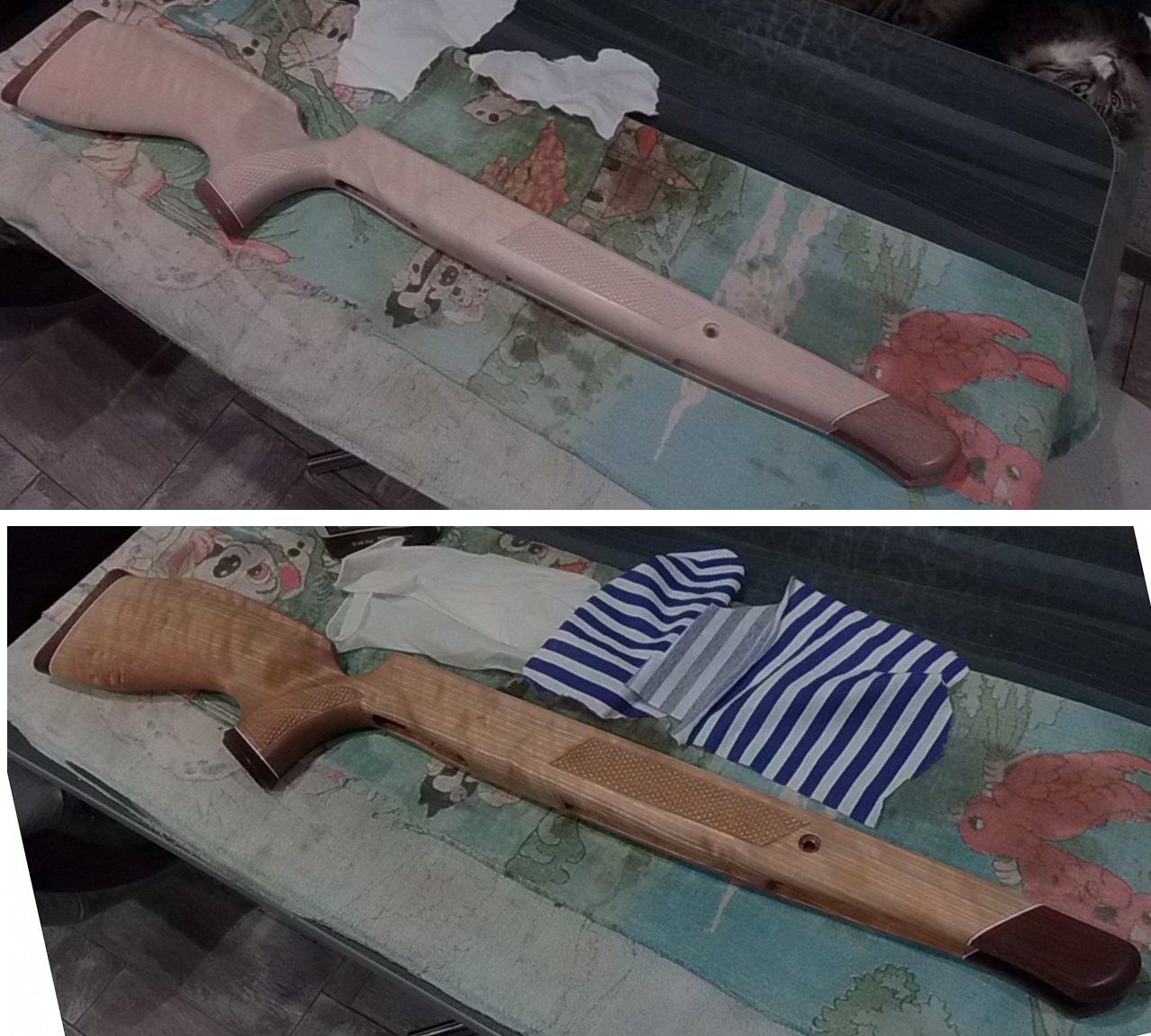

Приветствую всех форумчан и наших гостей! В этом обзоре хочу рассказать о новом совместном проекте с Димой (mitya.miron). Пожелал один из камрадов наших преобразить свою винтовку «Hatsan 70». Идеей стала картинка ложи для винтовки «BSA».Правда она была под РСР вариант,но сделать подобие такой ложи для «переломки» конечно было просто. В общем ложей вот в таком британском стиле хотел обзавестись наш товарищ. Ну или чуть рядышком: Конечно сложно было выполнить мне такую насечку на изделии (опыта НОЛЬ)-в остальном в принципе всё было возможно. Первым за дело взялся Дима-я тогда заканчивал «ИЖ-60 ПРИЗРАК». Прежде всего очень постарался он в плане выбора заготовки. И выбрал он отменный берёзовый брус. Спилено с комля судя по всему было полено,так как довольно кручёной и свилиеватой была порода и имела характерный «тигровый» окрас. Это очень радовало! Ложа обещала быть довольно представительной… Ну и после стараний Димы,ложа почтой перебралась ко мне в Витебск. Выборка основная под железо Хачика была Димкой сделана,и сделана отменно! Также и необходимые «заказчику» формы были соблюдены. Мне оставались лишь некоторые подгонки-точнее шлифовка,декорирование и отделка получившейся ложи.Вот такая она прибыла ко мне на стол: Первым делом принялся я за рукоять ложи. Решил сделать её с некоторым углом основания по отношению к прикладу. Владелец дал добро! К слову все действия я предварительно обсуждал с ним-никакой «отсебятины» без ведома его не делал. На картинке карандашом отмечено место планируемого спила: После отшлифовал место спила ровненько. Из красной индийской деревяхи сделал заготовку пяточки на основание рукояти. С запасом конечно небольшим,также вырезал из пластика белого прокладочку. Прокладка из крышки электрокороба. По уже привычной схеме крепежа сделал со стороны прилегания пяточки неглубокое отверстие Ф10мм. В это полуотверстие вклеил шляпкой саморез чёрный для гипсокартона на ЭДП строго под прямым углом. В прокладке сделал такое же сквозное отверстие под этот саморез. В основании рукояти тоже просверлился тем же сверлом на глубину посадки вклеенного самореза. Ну а потом всё собрал на ЭДП-намазал основание рукояти клеем,наложил прокладку,затем накапал в сделанное в рукояти отверстие ЭДП,намазал приготовленную «пятку» с застывшим уже в ней саморезом,вставил её саморезом в пролитое клеем отверстие,плотно всё прижал и зафиксировал скотчем туго вокруг. После высыхания старательно обработал всё наждачкой-слил пяточку с прокладкой к рукояти. Вышло вполне интересно и не лишним,владельцу также пришлось по душе: Далее нужно было сделать из такой же деревяшки затыльник приклада и носики цевья. Считаю что такие элементы должны вязаться между собой и соответствовать единому стилю. В общем затыльник смудрил,также прокладку к нему из того же пластика. Для его надёжного крепежа в торце были просверлены в затылке приклада 2 отверстия Ф5мм,затем на ЭДП в эти отверстия были вставлены 2 пластиковых дюбеля. Намазал слегка клеем затылок приклада,приложил по месту прокладку,затем намазал внутреннюю сторону сделанного затыльника,приложил к прокладке и притянул затыльник с прокладкой к прикладу во вклеенные дюбеля 2-мя промазанными клеем саморезами. Разумеется и прокладка,и затыльник были с небольшим запасом на обработку. Ну а раз так-наждачку на оправку ровную,и после некоторых стараний слился затыльник с прокладкой в единое целое с прикладом: Деревяшка конечно очень симпатичная подобралась для затыльника. А заказчик в ладоши хлопал вроде )))) Ну а чего и не похлопать? Действительно красиво!!!

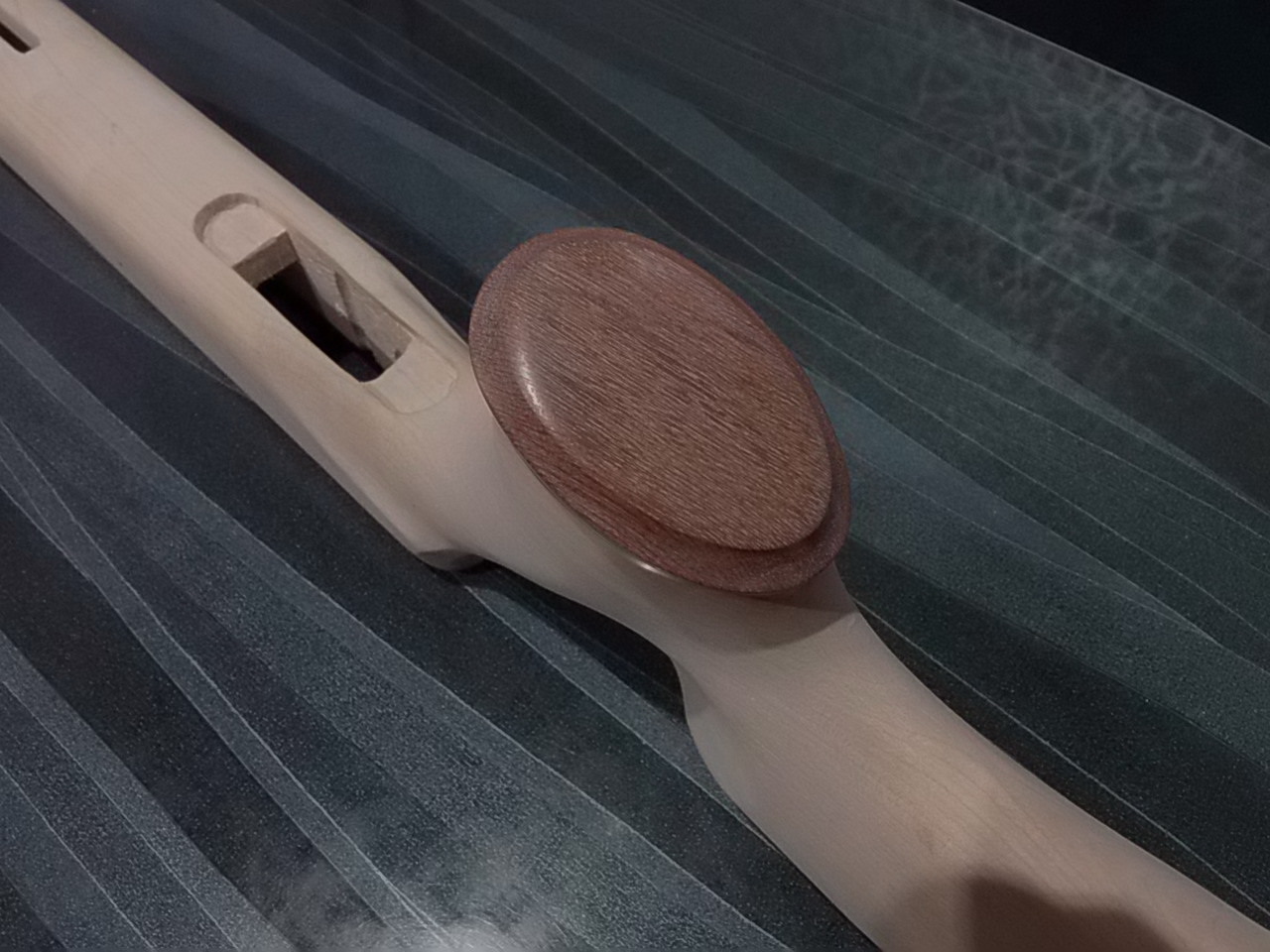

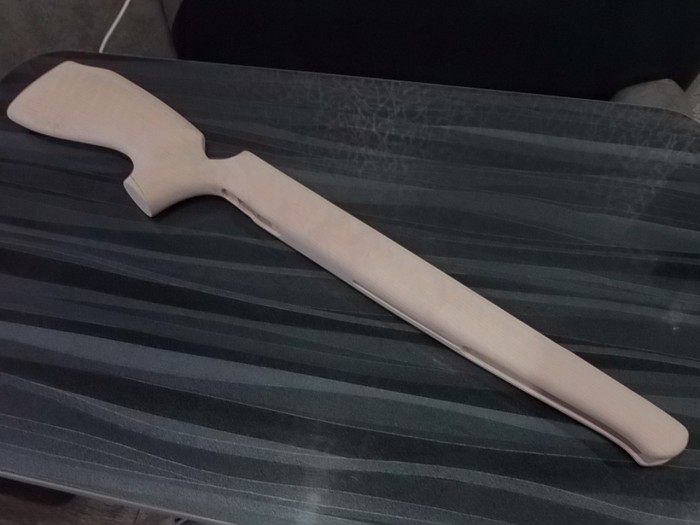

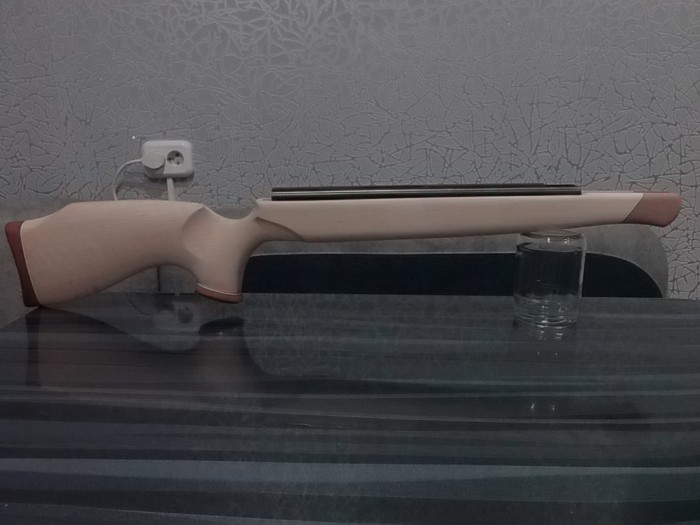

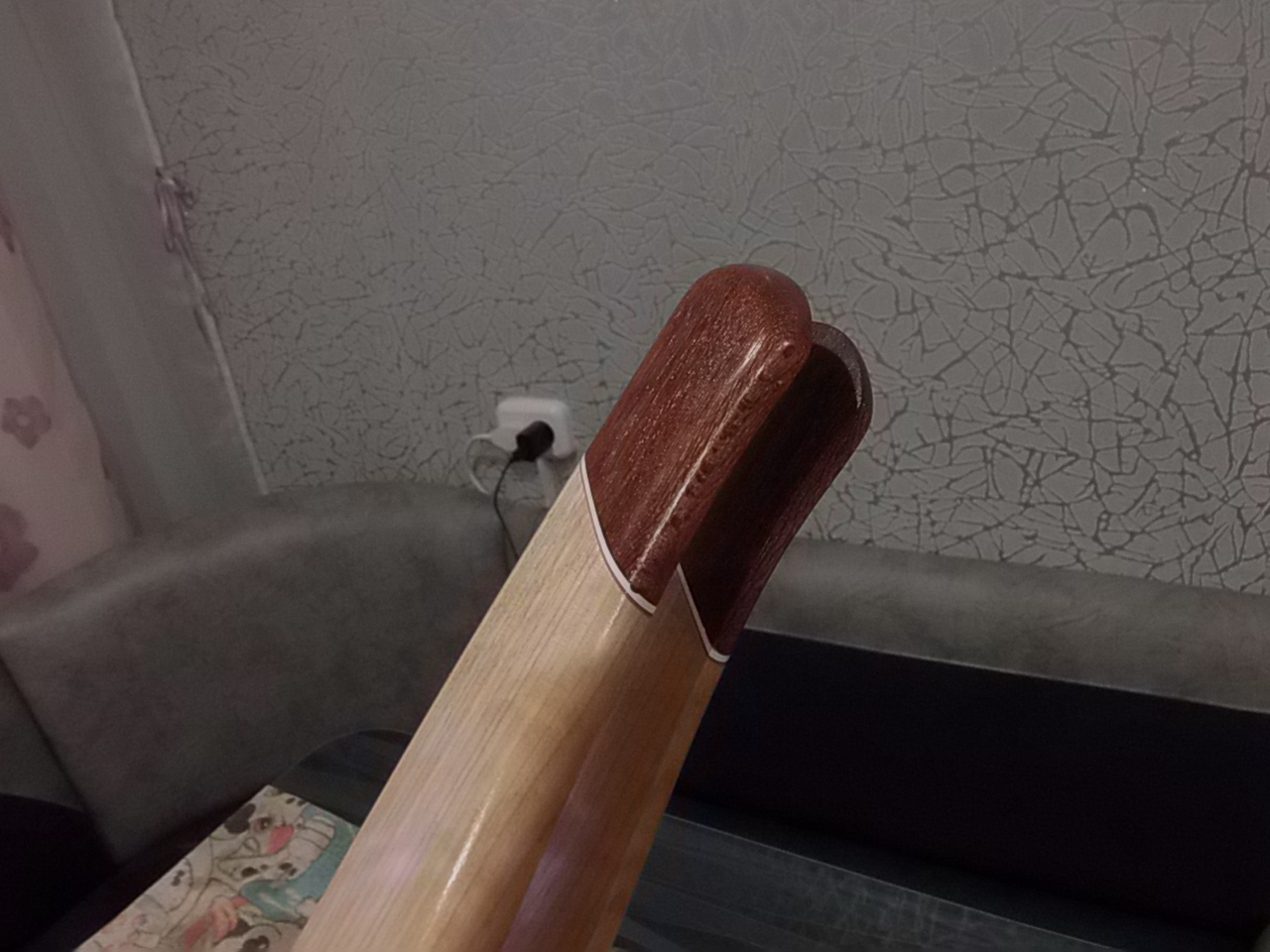

Следующим элементом декора были носики в цевье. Из той же древесины конечно. Кстати есть картинка для понимания в каком виде я его «злодейски» добываю. Приходит оно порой ко мне на производство в виде поддонов со стеклопрутком из Индии. Вот и курочим эти поддоны. Тут я на работе пока время было и занялся заготовками под носики. Первый снимок-необработанная палка от поддона,второй-полностью готовая заготовка.Она уже не то что зачищена-отполирована и удалён в 3 подхода поднимающийся после увлажнения заготовки ворс. Ну разве не красиво? Цевьё было вот такое после изготовления Димой. Нужно было его облагородить:

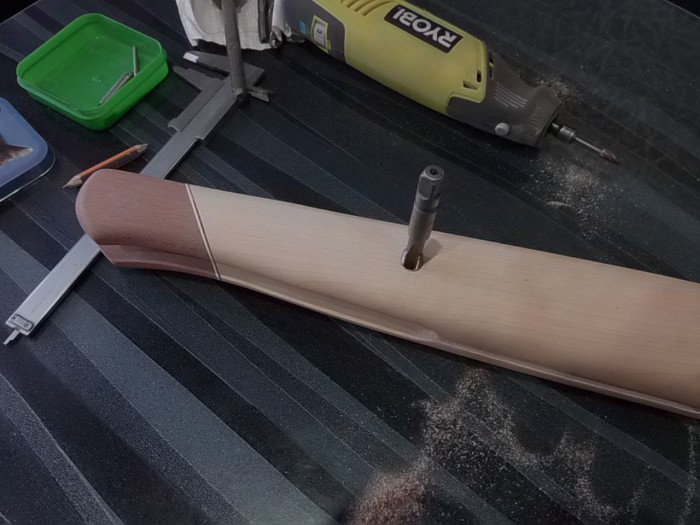

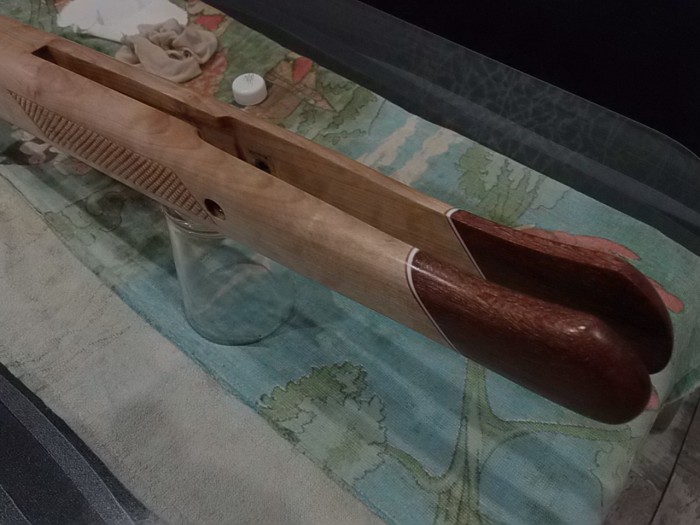

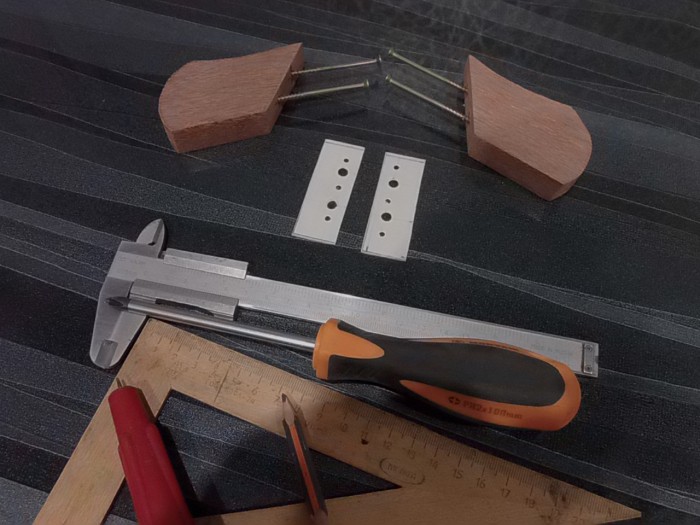

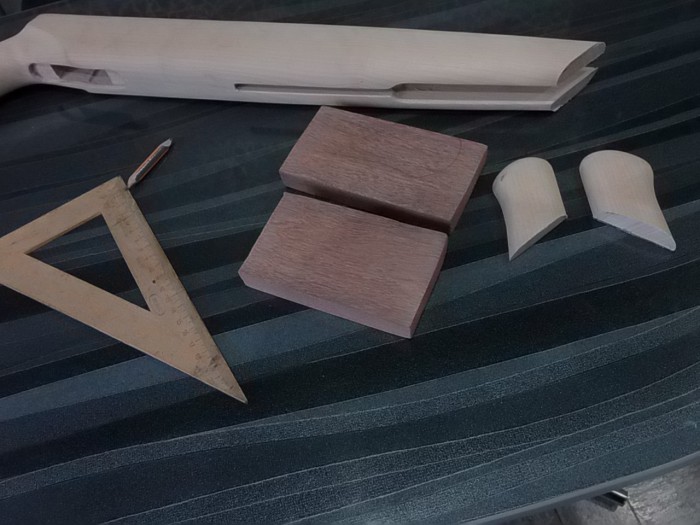

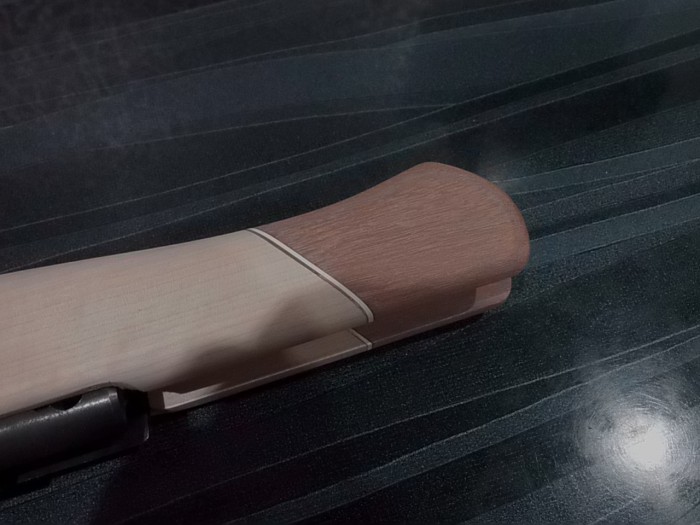

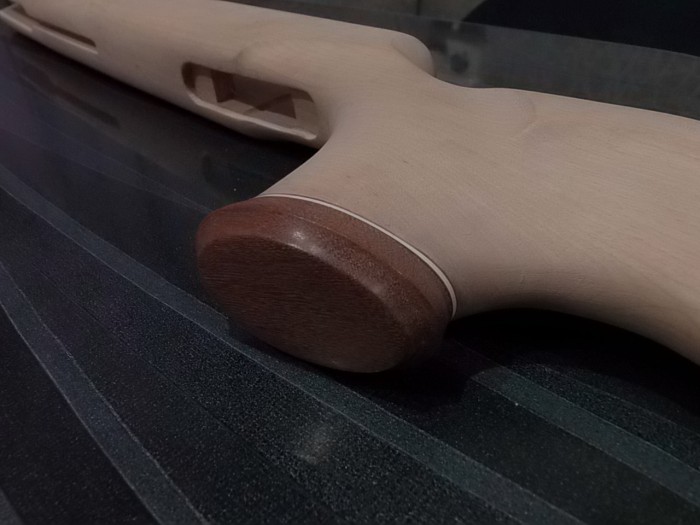

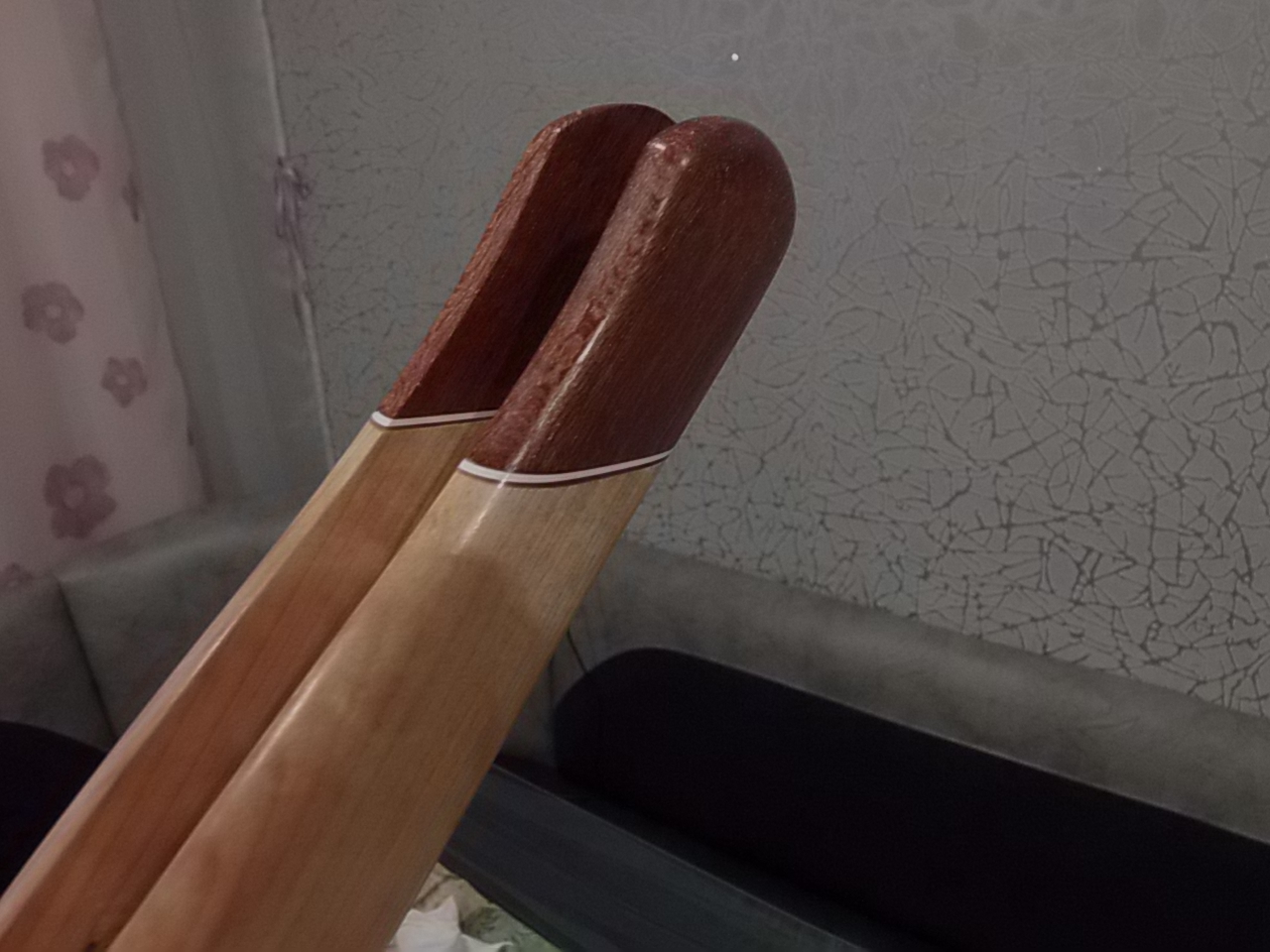

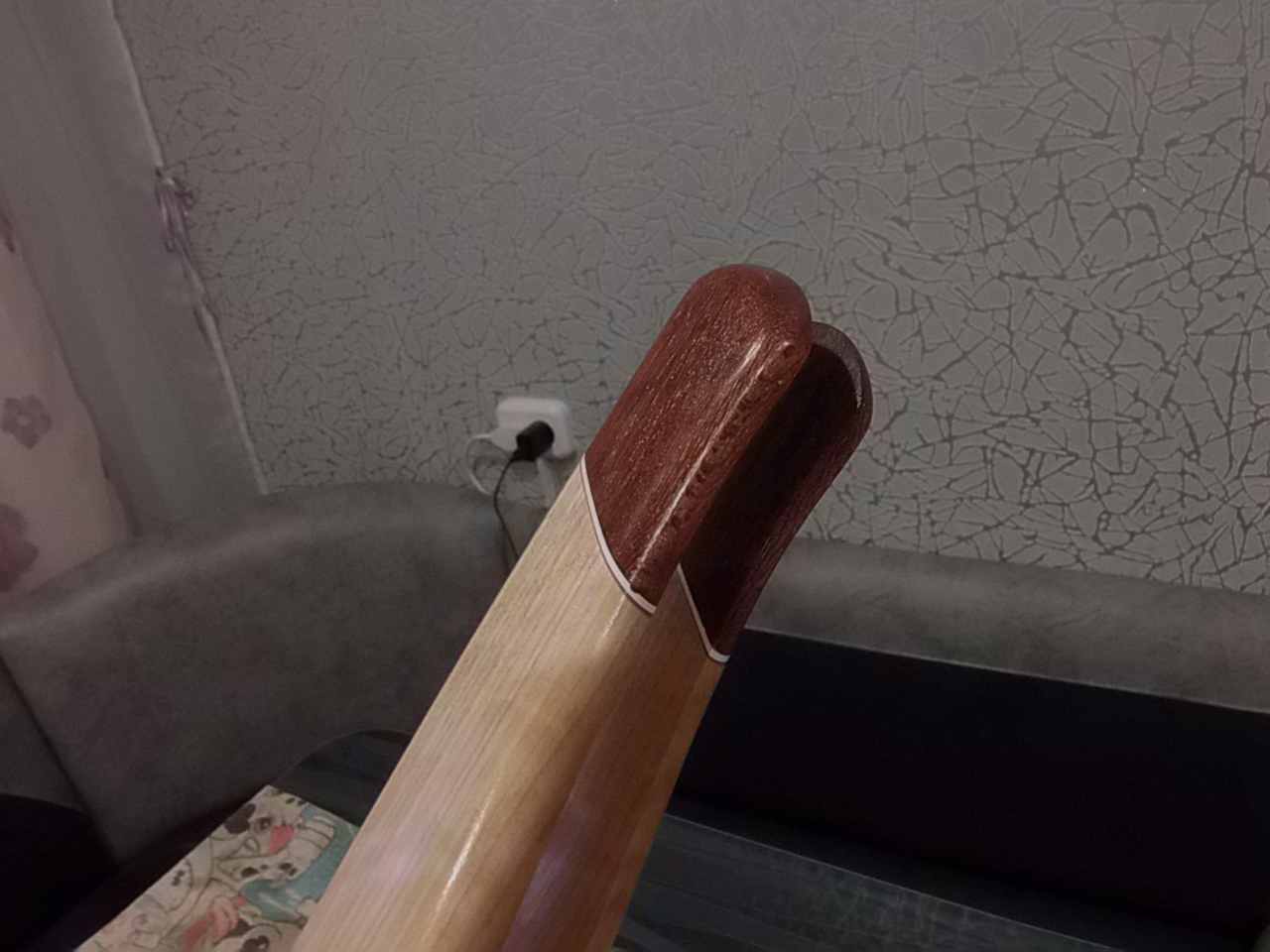

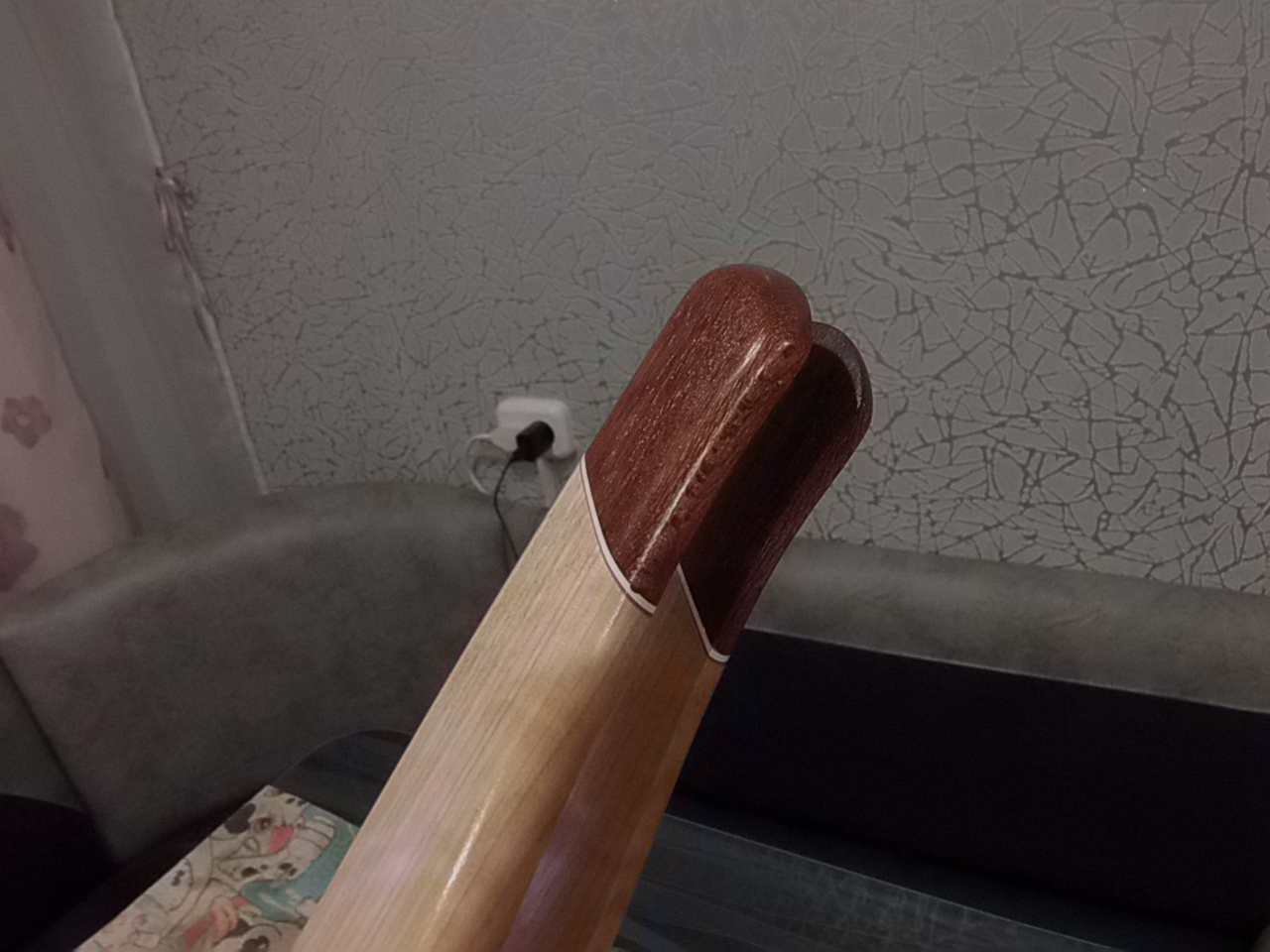

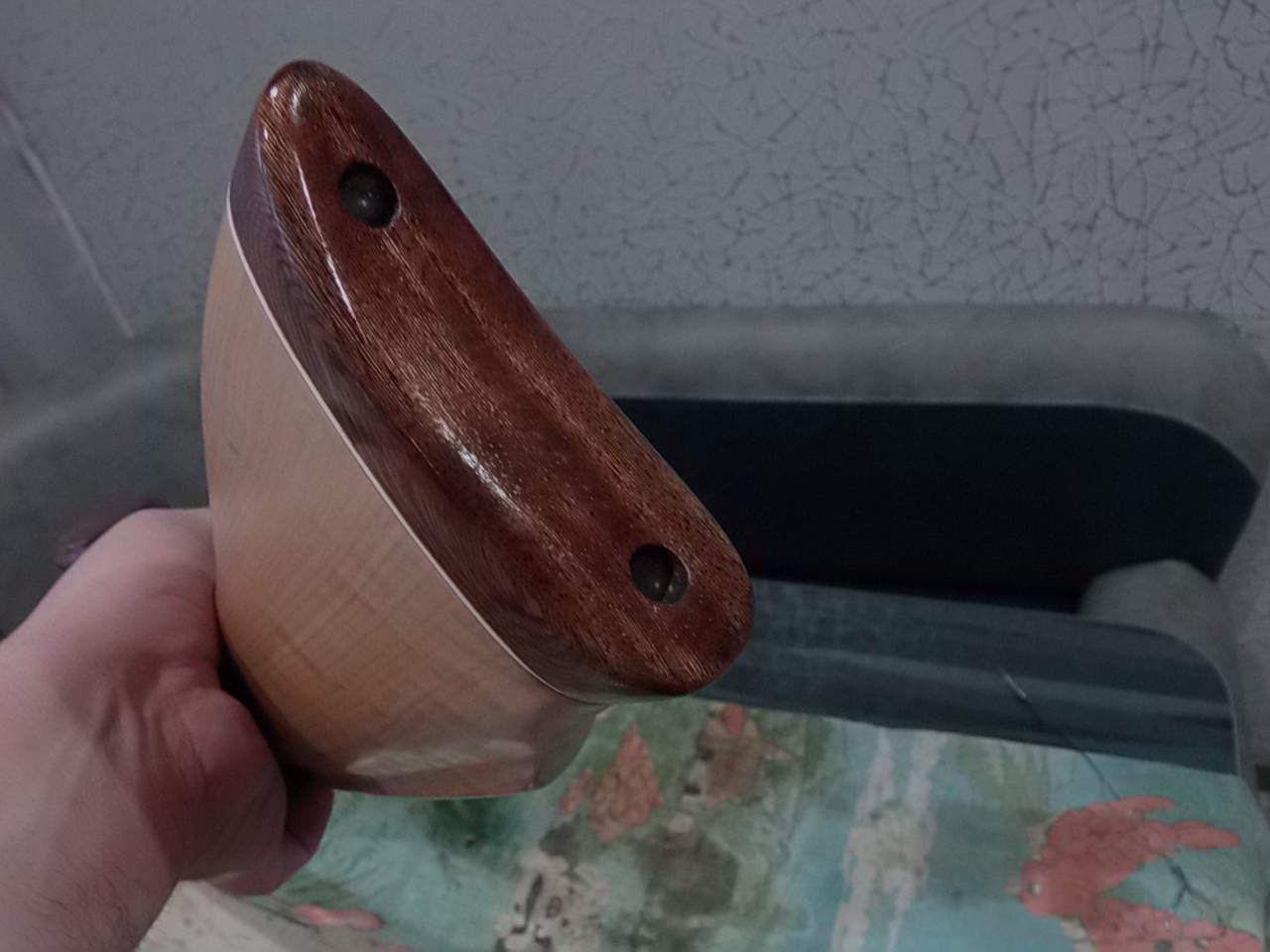

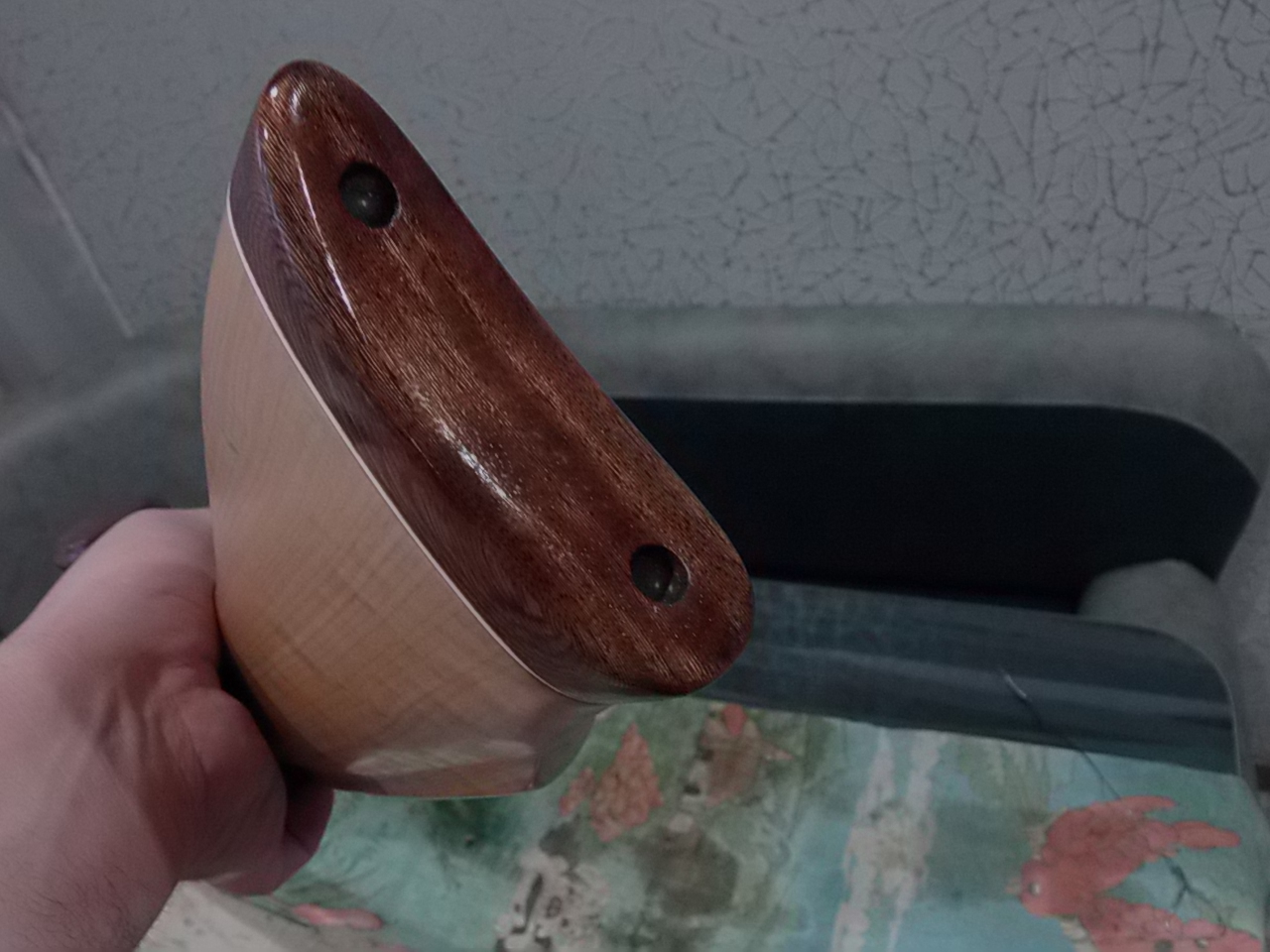

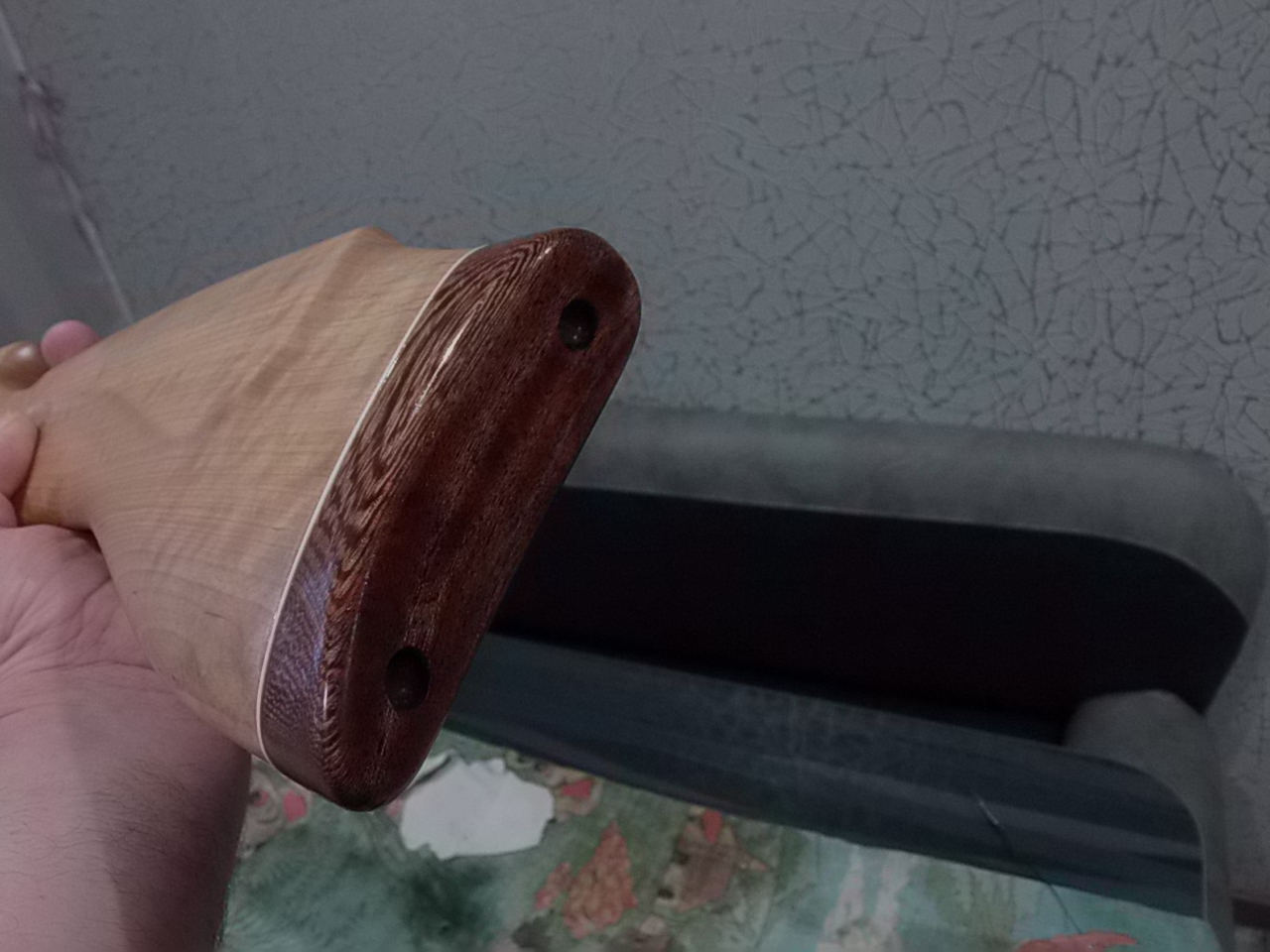

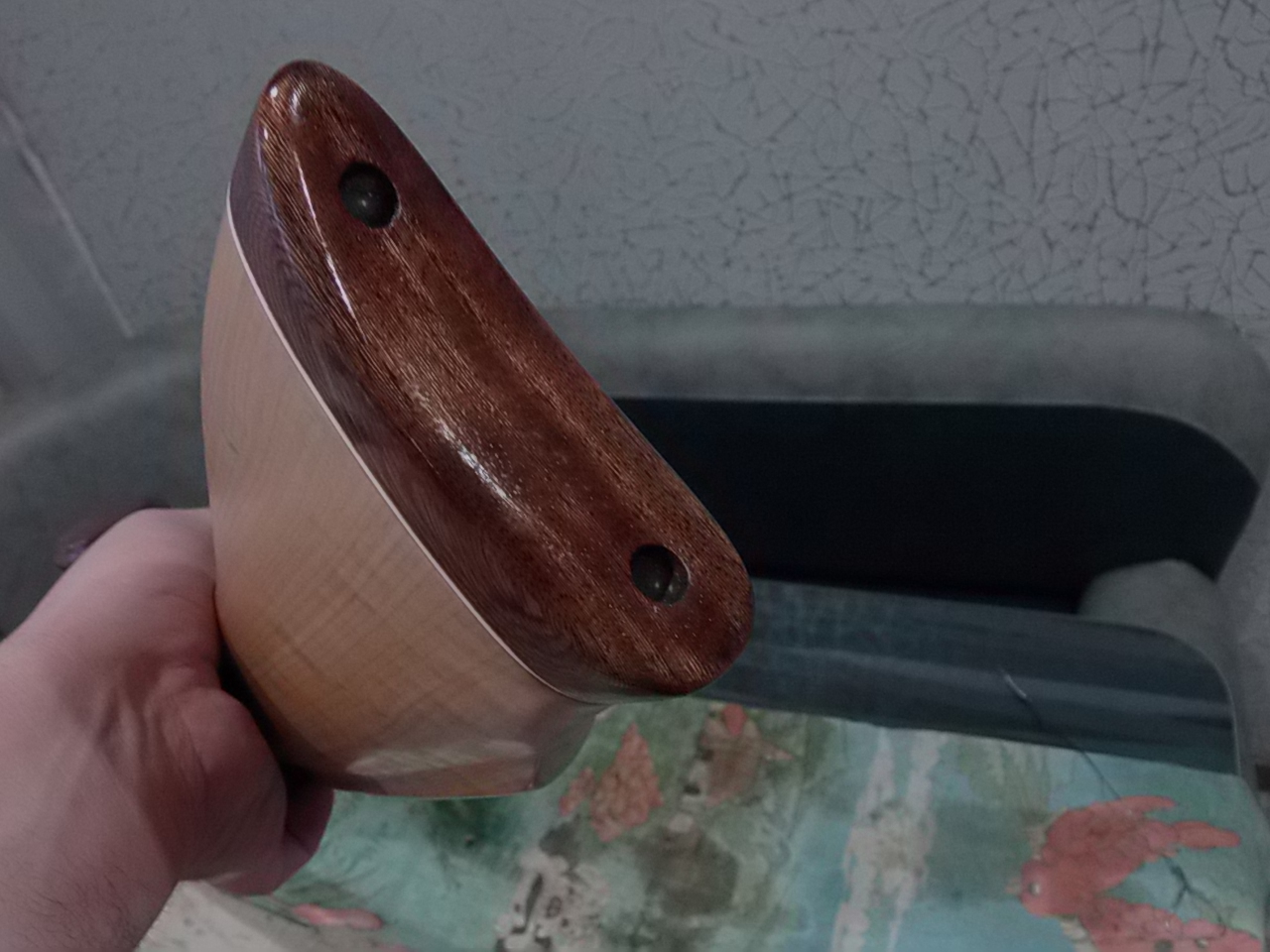

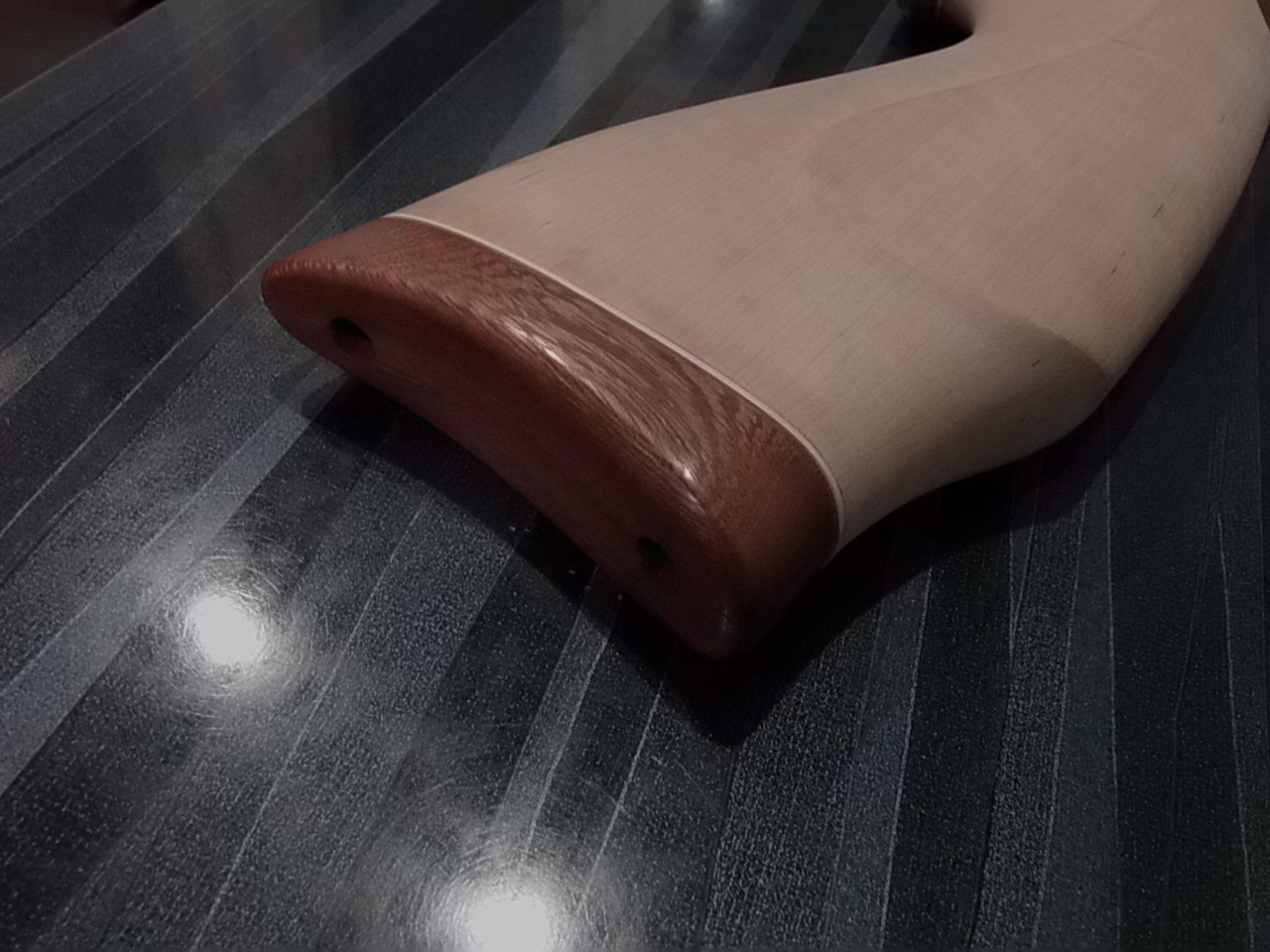

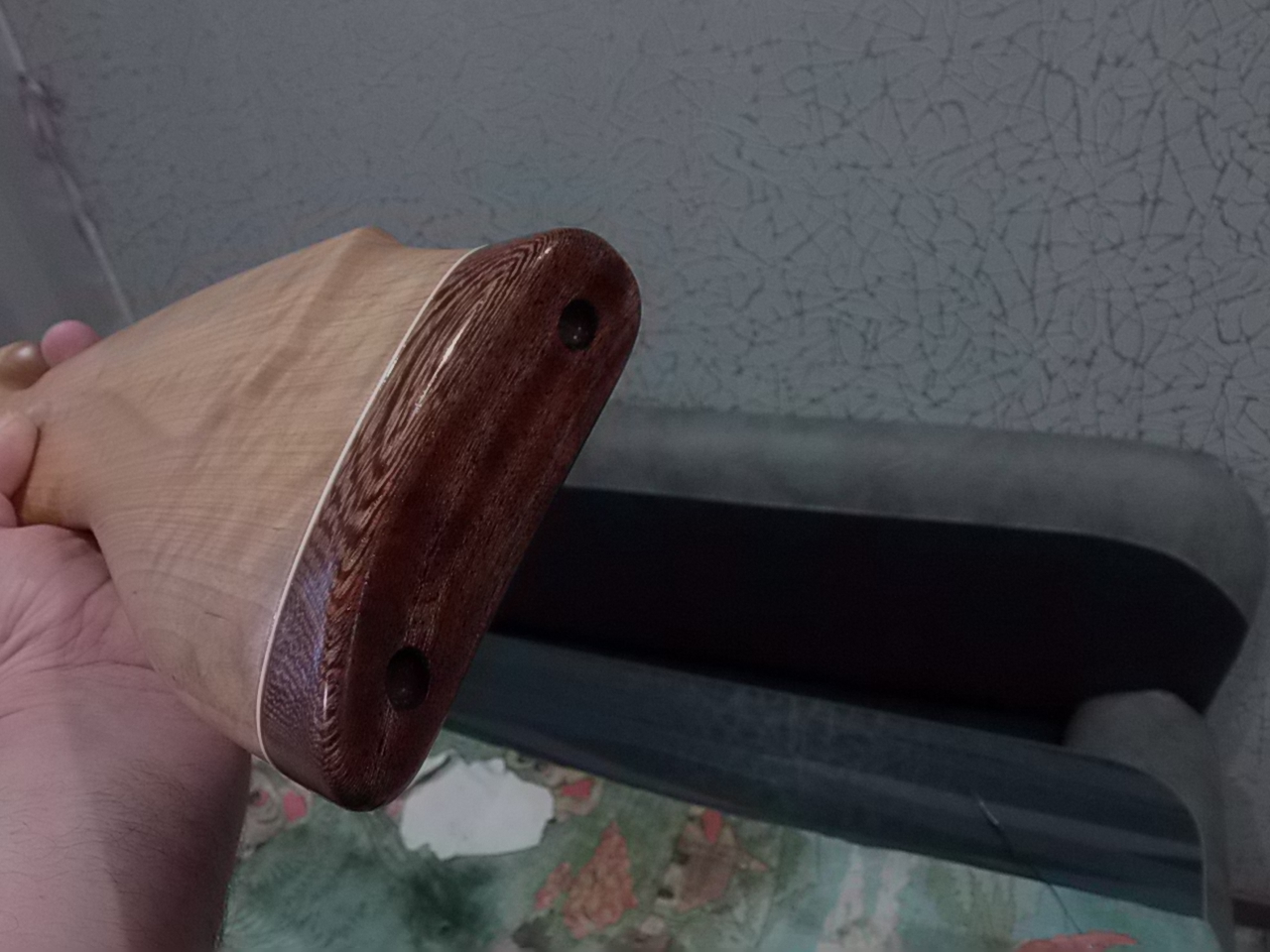

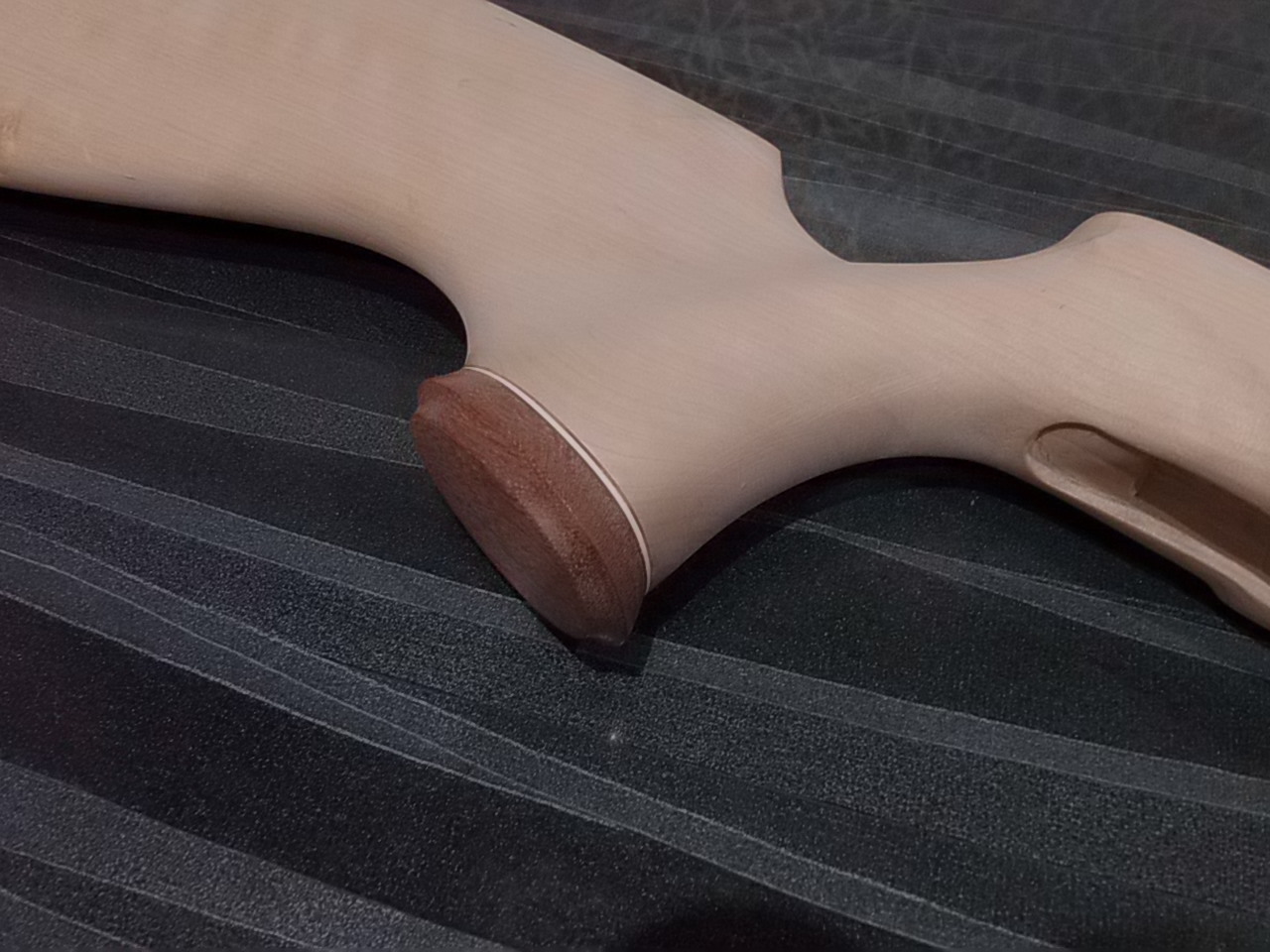

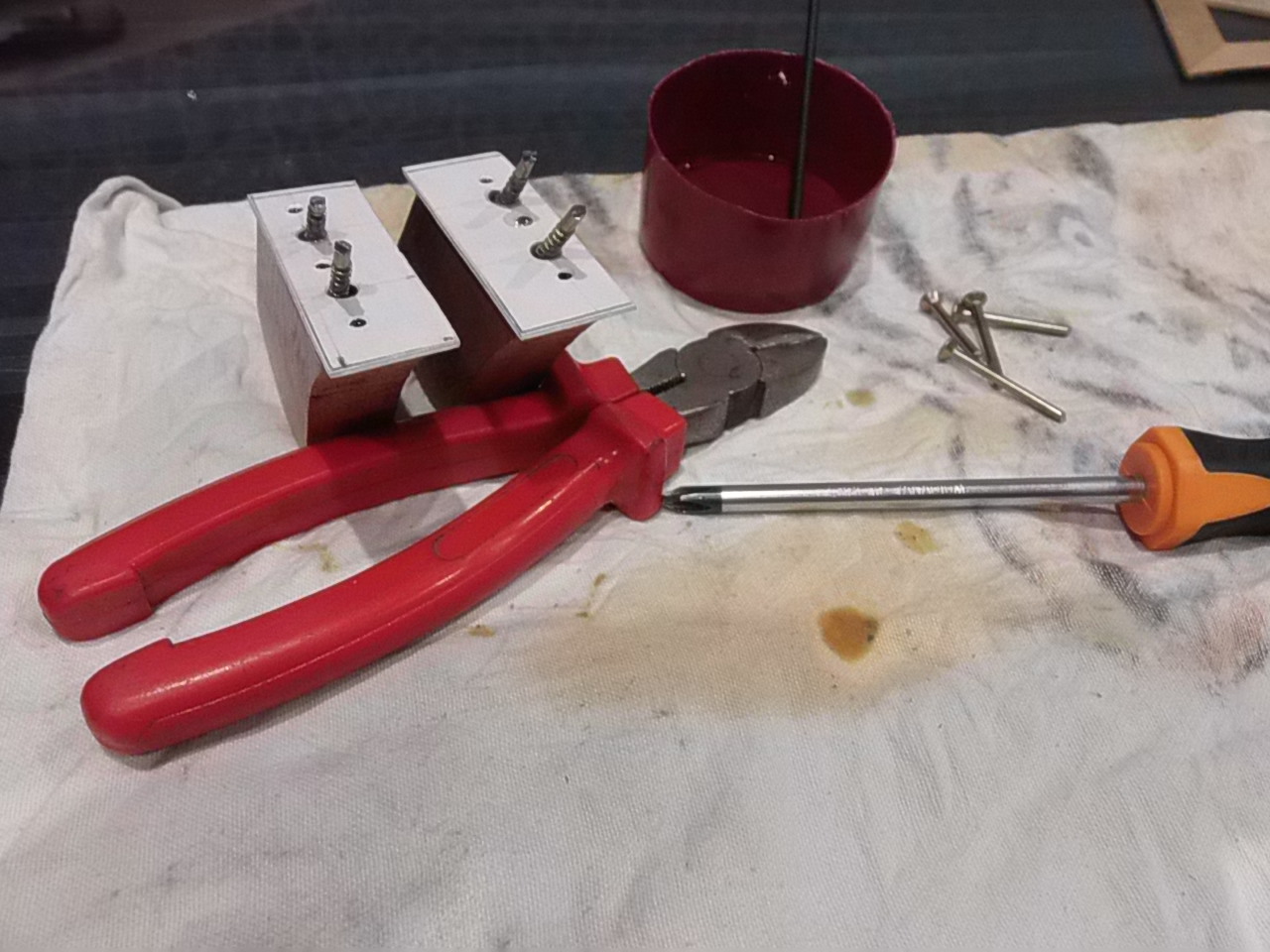

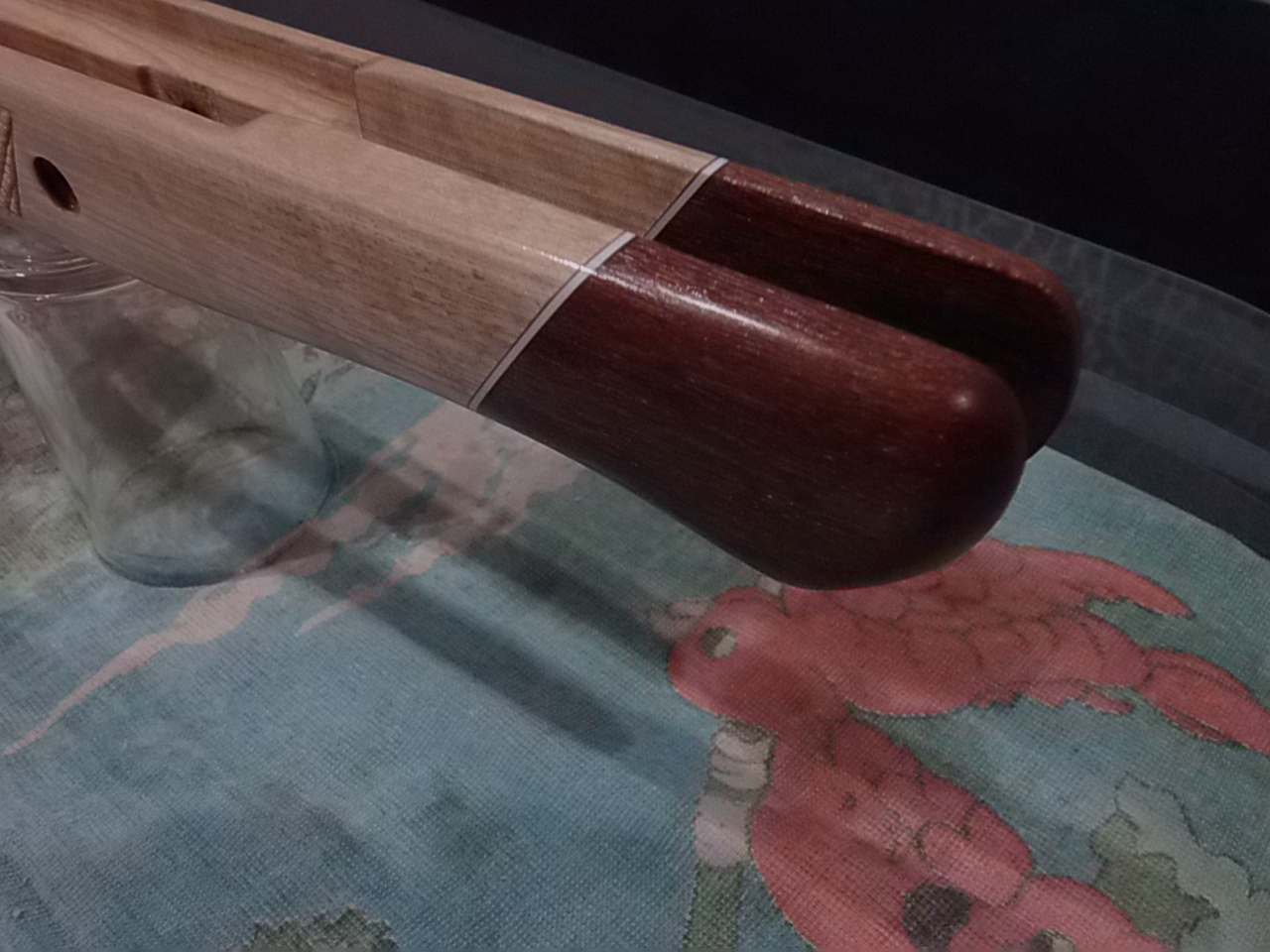

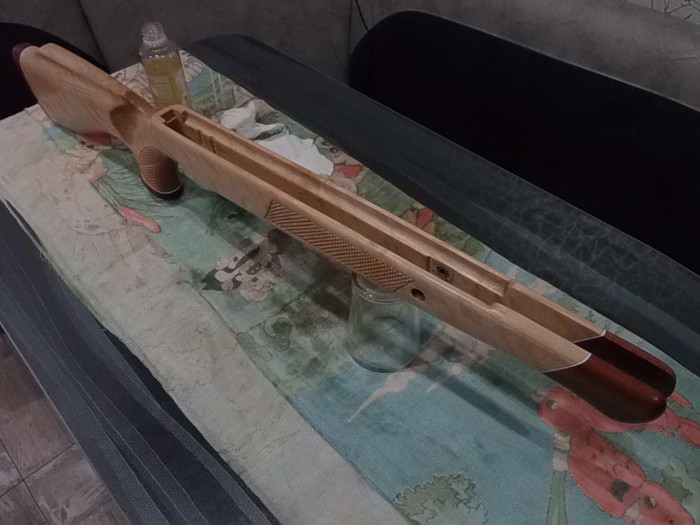

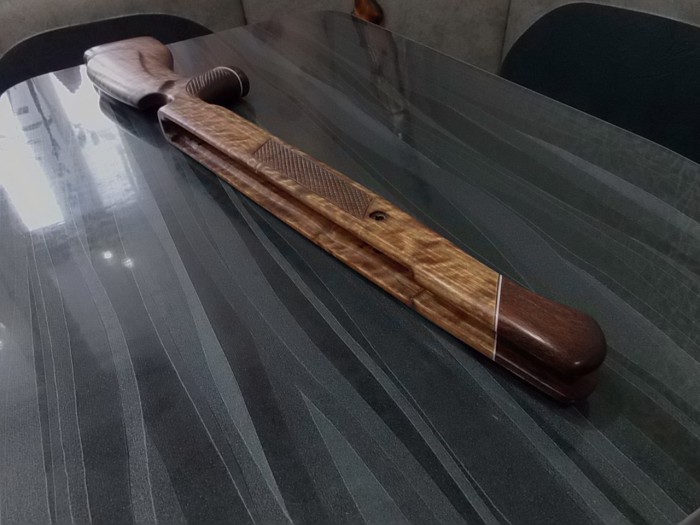

Отчекрыжил я нужное под нужным углом и перевёл на заготовки отпиленные носики. Лобзиком выпилил их, в каждый носик с заднего торца закрутил по два самореза. Они для надёжного крепежа этих элементов в ложе. Также сделал и прокладочки из пластика под них: Позже разметил на торцах ложи соосные отверстия под вкрученные в носики саморезы,просверлил отверстия Ф4,5мм для свободной вставки саморезов в эти отверстия: Далее выкрутил саморезы из приготовленных носиков,а после закрутил их на место,но уже промазав отверстия ЭДП и обезжирив эти саморезы. То есть после застывания ЭДП они очень надёжно крепились в деревяшках. Потом удалил кусачками шляпки саморезов с некоторыми излишками.Намазал клеем ЭДП торцы и прокладки,прокладки одел на саморезы и приклеил их к заготовочкам: После полного высыхания накапал в просверленные в торце ложи отверстия тот же ЭДП,намазал поверхности прокладок и торцы ложи клеем,вставил саморезами носики в торцы,отцентровал их и хорошенько прижал.Снаружи носики и прокладки были с запасом на обработку,а внутренние плоскости были в один уровень с торцами ложи. Ну и после высыхания новенькие носики намертво приросли к ложе! Крепче и не придумаешь пожалуй! Вот так примерно всё это выглядело: Ну и сначала зубастыми рашпилями,потом наждачкой от Р80 до Р600 придал приклеенным носикам нужную форму и слил их с ложей. Вышло вполне себе: Ну а в совокупности вот так стали в общей композиции на тот момент все элементы: Досмотрел на картинке-образце,что справа на прикладе под щекой есть некоторая впадинка. То есть щека приклада с левой на правую сторону как бы наплывает. Решил обратиться к «боссу» и предложить ему сделать сей элемент. Получил: «Согласен!!!» Ну и сначала полукруглыми стамесками,а потом доработав наждачками,получил вот такой декор щеки справа.На мой взгляд очень всё гармонично срослось,особенно впереди вышло красиво и стильно: Пришло время подумать о надёжном креплении компрессора винтовки в ложе. Для крепежа решено было оставить родной мощный задний винт который крепит затылок компрессора через отверстие в спусковой скобе. Но вот получившаяся в берёзке выборка в этом месте,была со слишком тонкой стенкой. Были сомнения не отломается ли эта стеночка при эксплуатации винтовки. Потому решил укрепить это крепёжное отверстие стальными шайбами на смеси ЭДП с металлическими опилками. Также и в передней части укрепил между вклеенными шайбами эту стеночку той же сместью. Вышло всё очень здорово! А чтобы уменьшить ещё нагрузку на это место при затягивании винта-вклеил пластиковую вставку между ложей и спусковой скобой: Вот теперь было на 100% надёжно и правильно на мой взгляд! Конечно-в родной пластиковой ложе стеночка была такой же тонкой,но всё же в этом варианте без доработки деревянная стенка была крайне думаю не надёжна? А теперь-УРА!!!

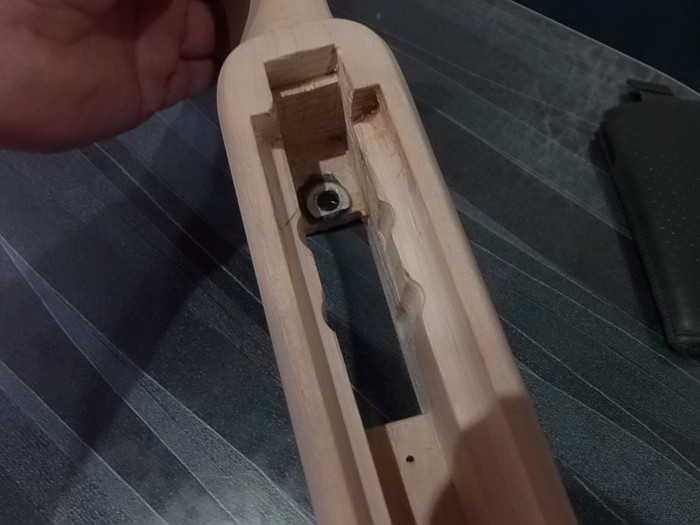

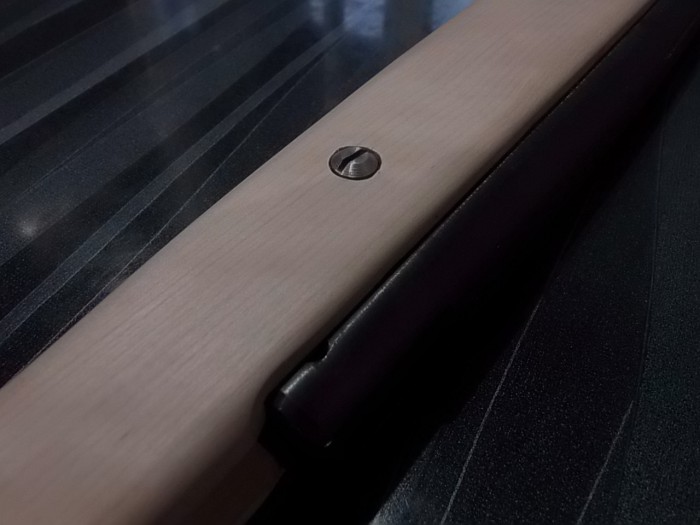

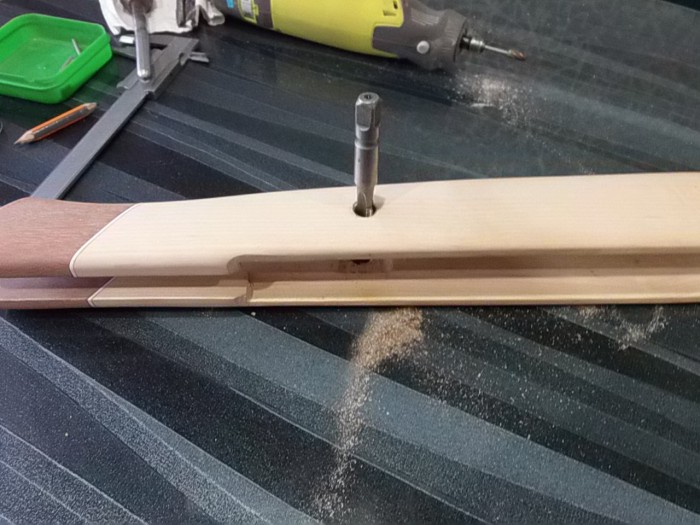

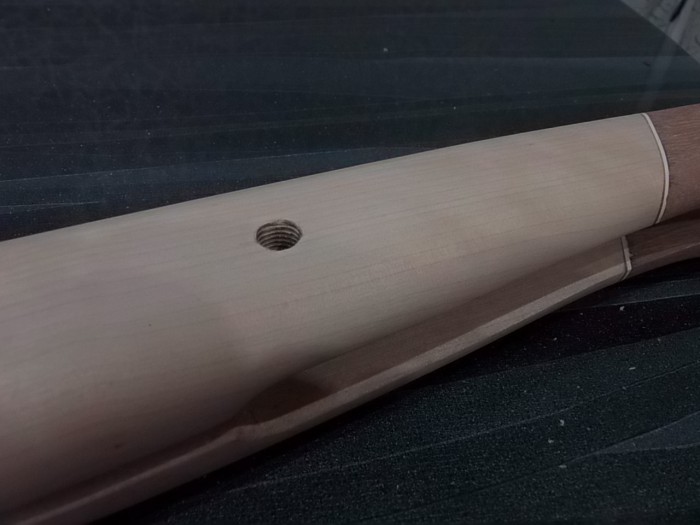

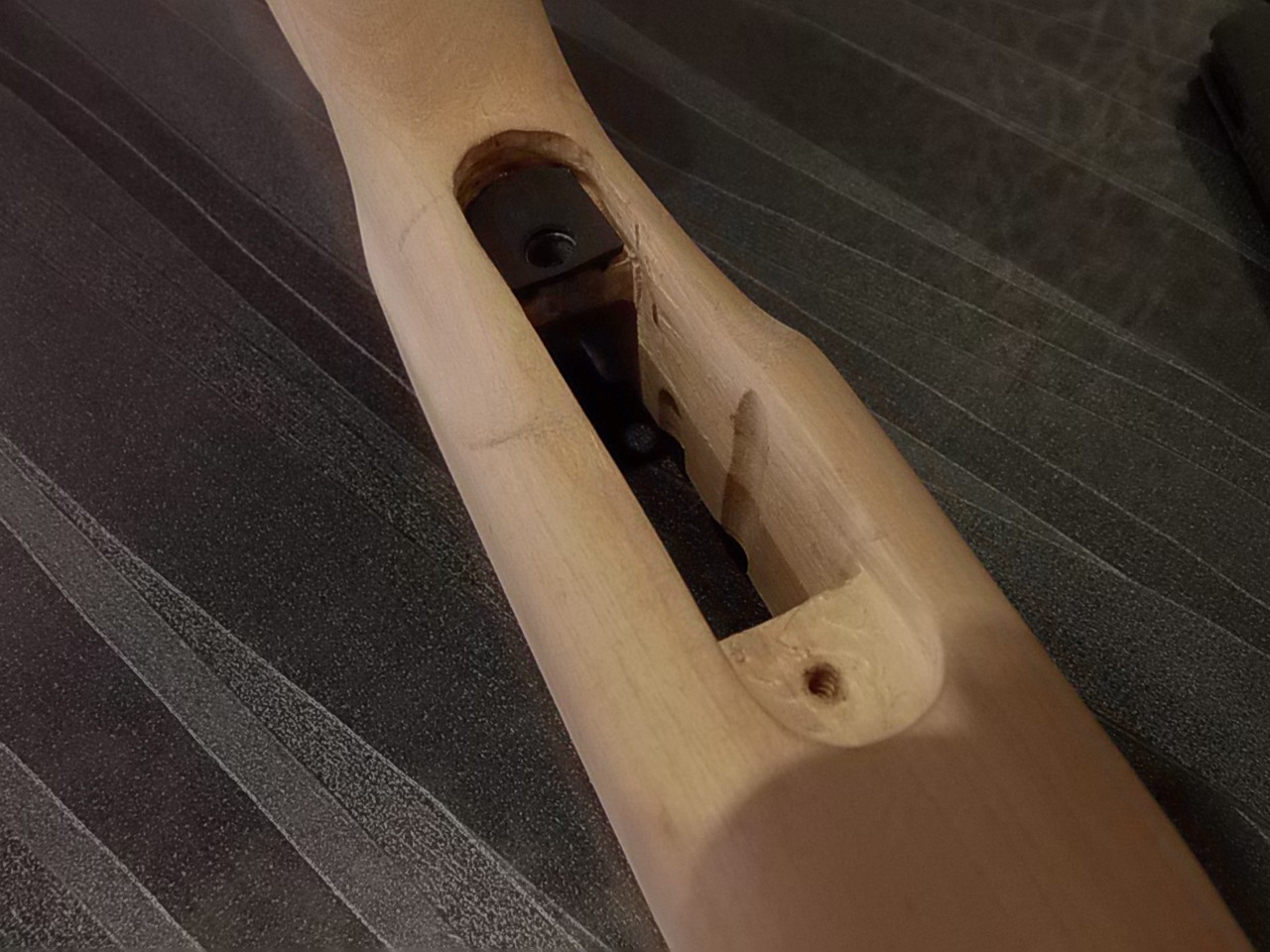

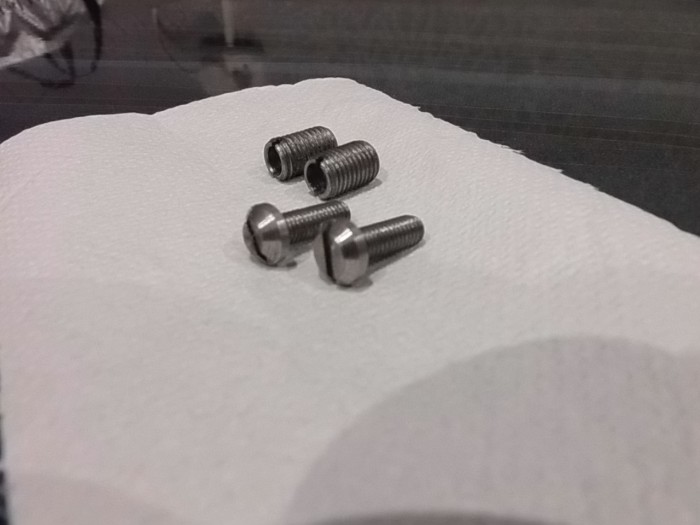

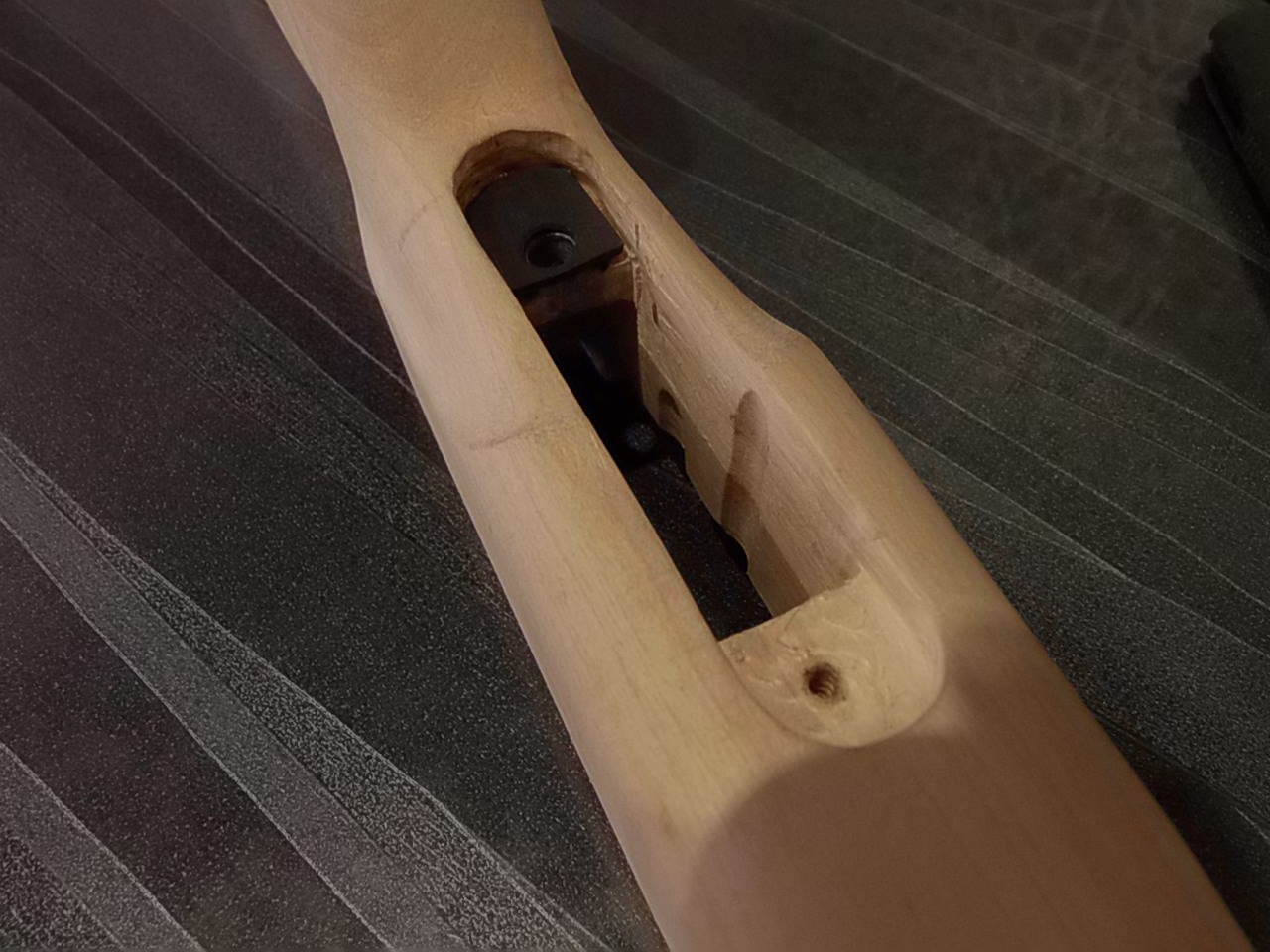

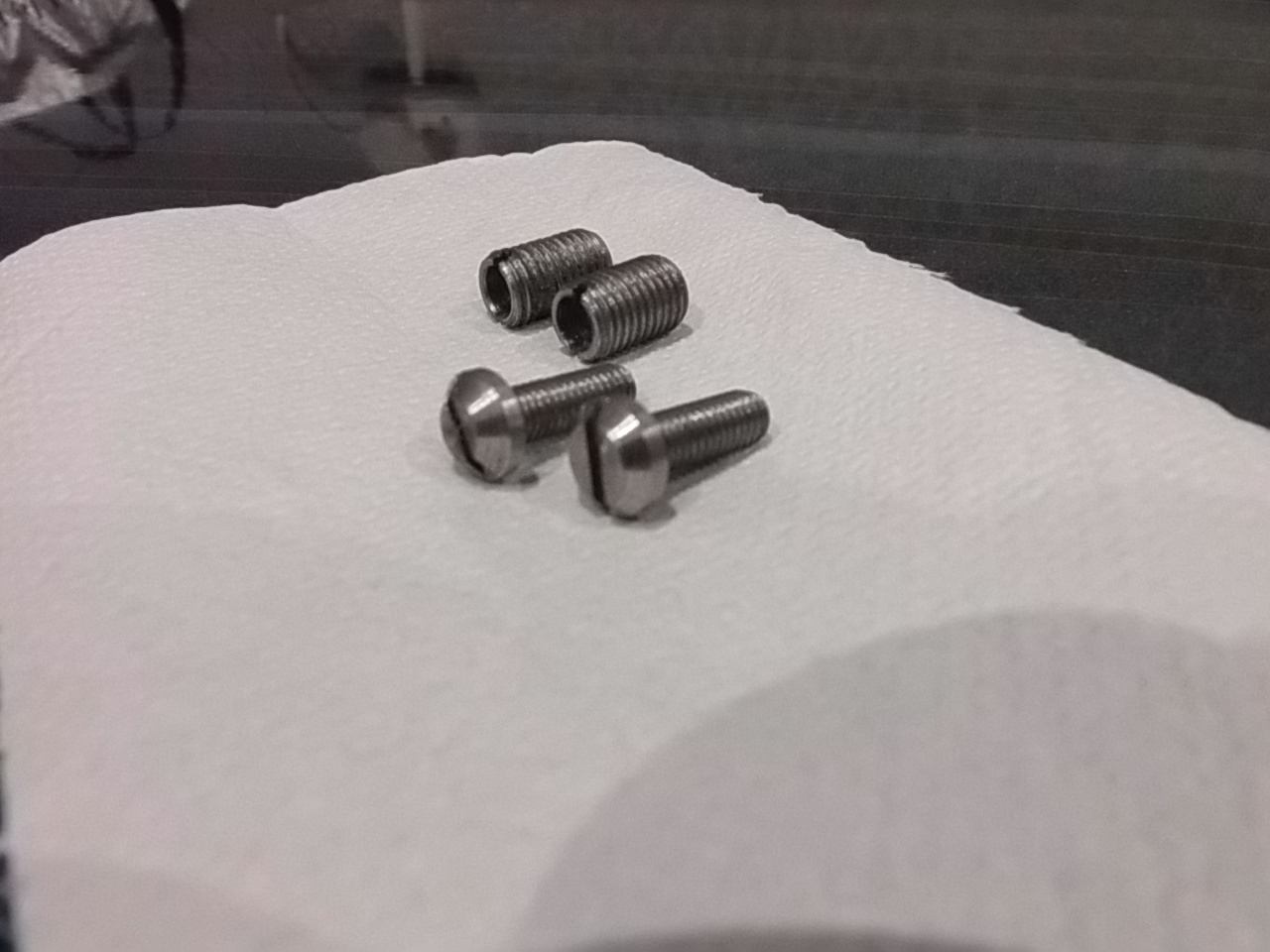

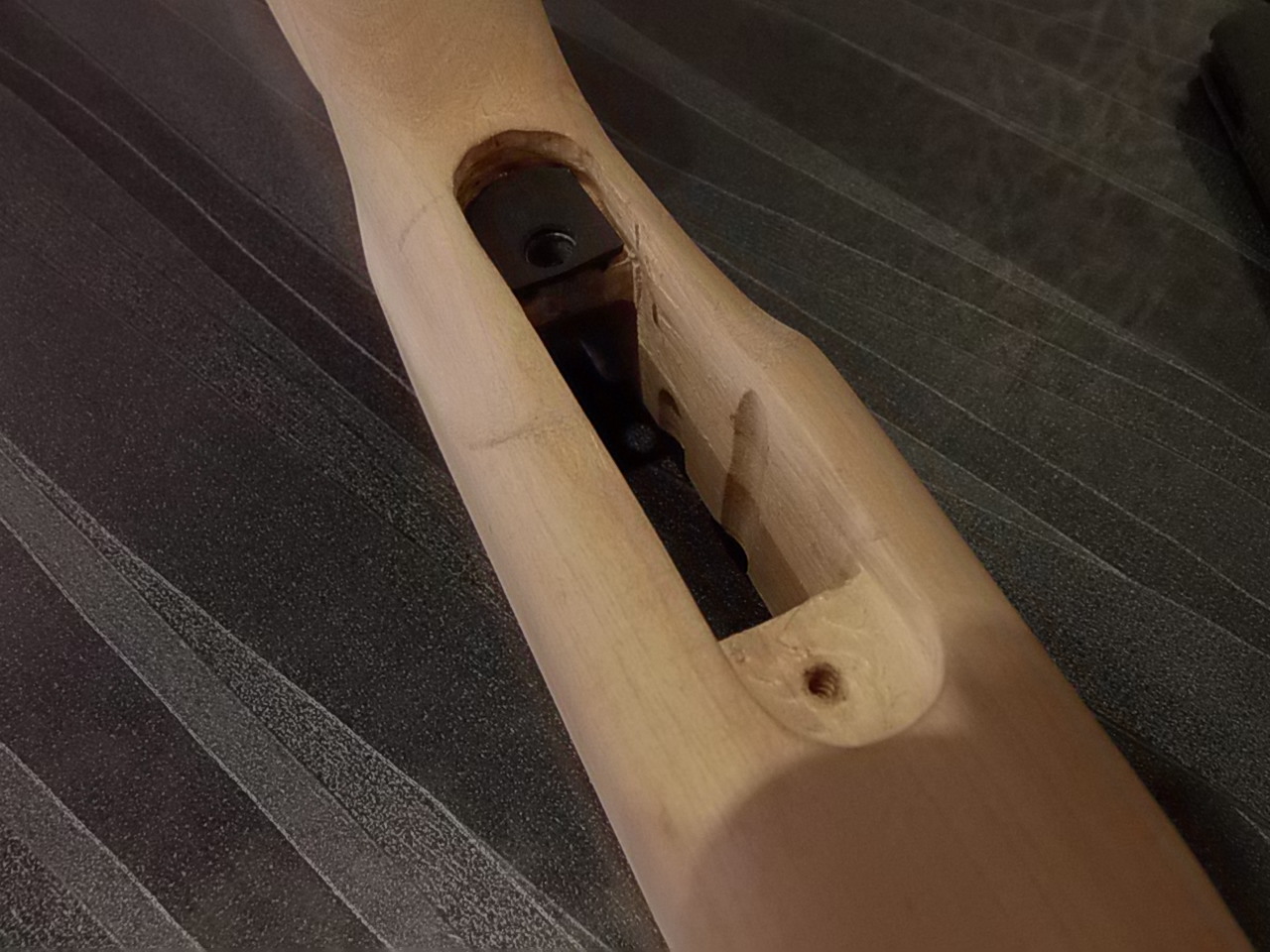

Выборку под скобу в передке я чуть лишнюю сделал,но это потом исправил шпаклёвкой из опилок и клея. Отверстие под передний саморез также видно… Ну а вместо родных боковых винтов под крестовую отвертку выточил новенькие из стали. Шляпки сделал симпатичной формы и под шлиц. На мой взгляд под шлиц винты смотрятся на оружии гораздо соответствующе чем под «крестик». Также для надёжности решено было в крепёжные отверстия в ложе врезать стальные втулки. Это во избежание поломки ложи в этих отверстиях. Может и нет,не сломалась бы,не треснула тут ложа…Но не лишним думается было и подстраховаться! Да и заказчик одобрительно кивнул на мои доводы и позволил делать как считаю нужным. Втулочки были с наружной резьбой М10Х1,5.Внутри резьбу не делал-было достаточно того,что винты с резьбой М6,а отверстия под них во втулках были 6,2мм. То есть люфта быть не могло. После сверления отверстий боковых в ложе Ф8,5мм,нужным метчиком нарезал в них резьбу указанную. Вот выточенная фурнитура и нарезанная резьба в «буратинке»:
