Редукторы pcp ручной работы, дюзовые, не требующие сверления резервуара.



Редукторы делаю на заказ, индивидуально для каждого, с учетом всех требований.
Стоимость зависит от типа редуктора и сложности, если редуктор проставочный или нестандартной схемы.
Самые распространенные - вставные по 80, проставочные 100-120.
Возможно изготовление схемы заказчика, а так же использование материалов или пакета пружин, согласно индивидуальным требованиям.
Так же возможны редукторы обычные, требующие сверления - для тех, у кого отверстие в резервуаре уже имеется.

В комплект входит: редуктор, заредукторная проставка (если необходима), частичный ЗИП, и в перспективе инструкция.

Гарантия на изделие есть - ломаться там нечему, но мало ли чего, всегда обращайтесь.

Сроки изготовления 5 - 10 дней, обычно хватит и дня три, но нужно понимать, что одновременно 5 штук за три дня я не сделаю, и за неделю тоже - срок растянется в порядке очереди, кратно количеству заказов. Количество на данный момент всегда можно уточнить в ЛС.

От заказчика требуются некоторые точные замеры, и требования к характеристикам редуктора.
В случае отсутствия возможности/желания произвести замеры, можно переслать резервуар или изделие целиком, и все замеры и подгонку проведу я сам - как показала практика, так проще и надежнее.
Какие данные и замеры нужны:
- Диаметр внутри трубы
- Диаметры торца пробки
- Заредукторный объем
- Заредукторное давление

Для владельцев китов Крюгера, или иных, самодельных китов, указываю необходимые диаметры для замера, на примере пробки кита Крюгера:


Тоже самое, на примере пробки ХАТСАН или FX:


Пересыл есть - куда угодно, за счет покупателя.

---------------------------------------------------------------------------------------------------------------------------------

Редукторы могут быть практически любых размеров, вплоть до 10мм.
Зависимости от входного не замечено
Погрешности тоже не видно
Гистерезис минимален

Практически полное отсутствие гистерезиса, позволяет использовать заредукторный объем любой величины.
Минимальный ход поршня делает резинки практически вечными, но нужно помнить два важных правила:
/!\ чем меньше заредукторный объем и больше расход воздуха, тем больше будет ход поршня. Ничего плохого для редуктора в этом нет, но срок службы резинок, теоретически, может сократиться.
/!\ редукторную рср, при длительном хранении, нужно держать с давлением в резервуаре ниже, чем выходное давление редуктора, чтобы редуктор был открыт. Иначе резинки редуктора, находящиеся под статическим давлением, могут задубеть, или изменить свою форму, и как следствие - изменить характеристики редуктора.

Все вопросы, не нашедшие ответа в этом описании - прошу в ЛС!
Кому интересно пообсуждать - прошу в профильную тему! Cсылка скрыта. Для просмотра необходима регистрация на форуме или войдите на форум.
Кому не нравится цена - молча заказывайте в другом месте, благо производителей достаточно.

подпишусь и заодно послежу за новой темкой.

Професору огромное спасибо.Редуктор получил,по внешнему виду обработки металла оч даже и ничего.Я думаю и по работе проблем быть не должно.Пока к сожалению проверить его работу пока не могу,т.к резик еще не опресован.Как только,так сразу и отпишусь.Еще раз профессору респект и уважуха.

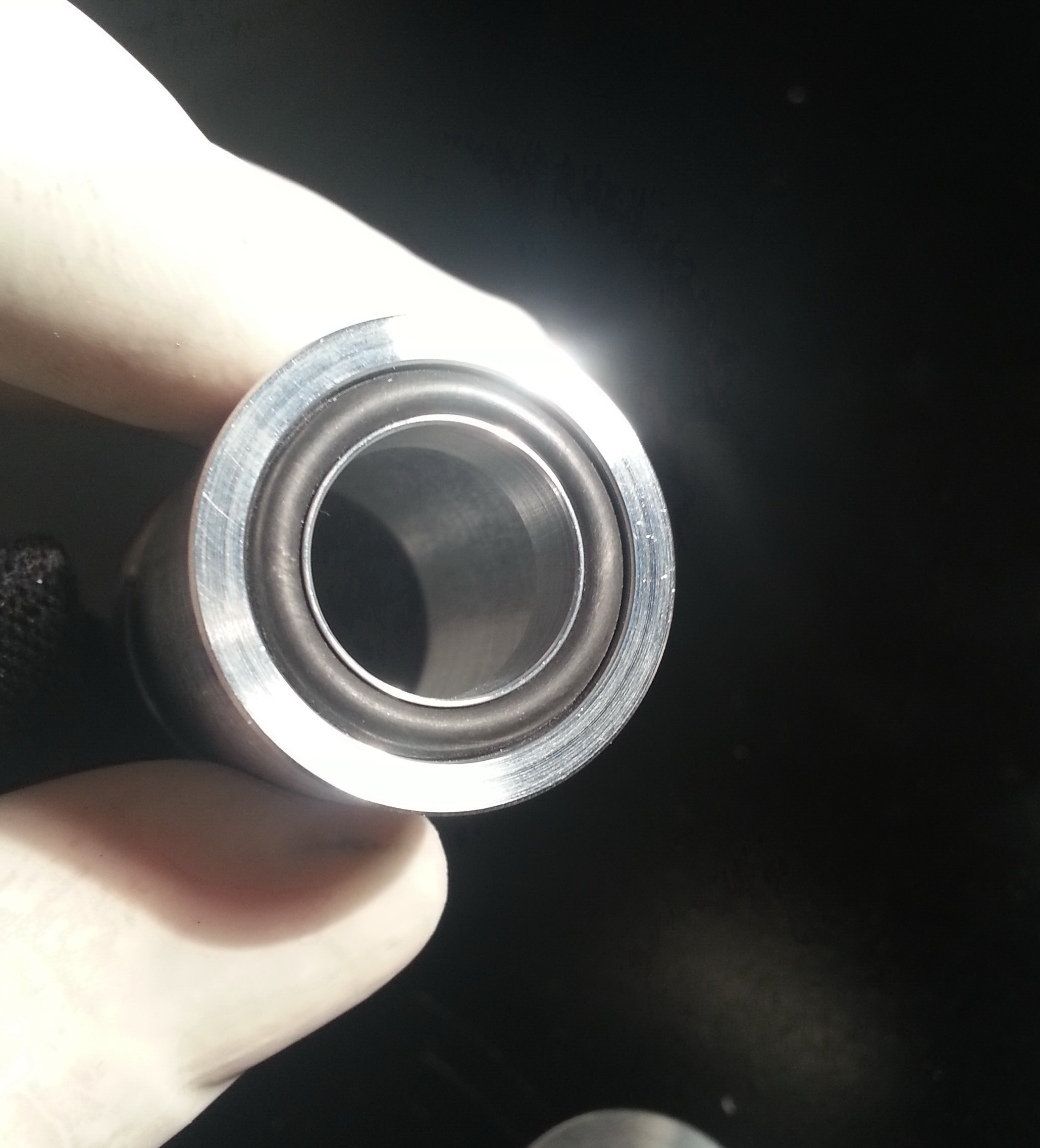

В продолжение слайдов - редуктор для FX Royale. Примечателен своим размером (Ф17мм) - один из самых маленьких на данный момент корпусных редукторов.
Работа еще не закончена, но по фото корпуса можно судить о габаритах.

prof3ss0r писал(а):Дюзовый микро-редуктор для FX Royale, Bobcat, Boss

он что в коробку ставится ,сколько ж там заредукторного объема ?

Да, вставляется в коробку. В коробке на всю динну отверстие Ф16мм, расширяется к пробке до Ф17 и Ф20мм пробки. Редуктор будет стоять в промежутке Ф17мм, за ним будет около 50мм Ф16мм, если не больше. Тоесть заредукторный объем вполне ничего.

prof3ss0r

Если ценовая политика изменится и ТС не остынет к делу, будут бульбяшные редухтеры
PS Пару вопросов: диаметр дюзы, имеет ли дюза фиксацию после настройки, в стандарных вариантах какой пакет пружин?
Если это конечно не ноухау

Отверстие дюзы 0,3мм, фиксация есть всегда, но на разных типах по-разному. Может быть контогайка, может быть упор. Если не фиксировать, давление будет "плавать" изза хода резьбы.
В стандартном варианте пакет из 10-12 пружин. Сборка пакета, толщина и сечение пружин, зависит от давления и схемы редуктора. Чаще всего идут 0,9 сечением 16мм, с номиналом 60-110кг, т.к. наиболее популярные давления 100-120 атм, а наиболее частое сечение поршня 16мм.
Это все не "ноу хау" - как будет время, я напишу полную статью по расчету и созданию, как я обычно это делаю. Но это все лучше обсуждать вооот тут: Cсылка скрыта. Для просмотра необходима регистрация на форуме или войдите на форум.

Уважаемый профессор, Вам кто нить уже на крюгер-кит данные дал??? или мне разбирать свою булку для замера?

Редуктор вставляется в резик с зазором 0,1 - 0,2 мм. Внутренний диаметр трубы резервуара, поверхность "неответственная", поэтому может иметь погрешность +- 2 сотых на диаметр, поэтому лучше всегда точно замерять необходимые диаметры отдельного экземпляра. Качественных заводских изделий это касается реже, и редукторы просто делаются размером меньше на 0,4 - 0,5 меньше заявленного диаметра внутри трубы. Но самодельные киты мерять обязательно, тем более они вроде как разных версий бывают у того-же Крюгера...
Померяйте - это впринципе не сложно, разбирать ведь ничего не нужно, только резик открутить.

prof3ss0r писал(а):разбирать ведь ничего не нужно, только резик открутить.

Ну это смотря какой вариант изделия, если булочка, то почти всю надо разобрать.

Тогда просто нужно найти свой кит в интернете, и узнать нужные размеры... А уж еслт не найдется, тогда разбирать.
А вообще так или иначе придется разобрать, чтобы редуктор таки вставить! так что разбирать полюбому придется, а раньше или позже - уже небольшая разница.

Вот простейший пример - редуктор для FX t-12 товарища "Чужой" не подходит к идентичному FX t-12 в булке другого товарища. Это выяснилось случайно, при попытке примерки.
Оказалось, что внутренний диаметр резервуара в булке, почти на 2!мм меньше чем у весла, не смотря на то, что пробки идентичны.

prof3ss0r писал(а): к идентичному FX t-12 в булке другого товарища.

Там у товарища резервуар самодельный .

Немного не так конечно, но верно. Задняя пробка там родная, а труба резервуара укороченная стальная, возможно от хатсана, передняя пробка самодел.
НО я то это знаю, т.к. держал в руках оригинальный FX T-12, а не сравнив, никогда и не догадаешься.
Суть тут в том, что все равно желательно всегда мерять собственную трубу.
