Рамочники на основе хронолайт.

[Scharald]

Всем здарова. Могу периодически ваять хроны-рамочники (раб зона 50Х100 мм) на базе хронолайта, но переделанные под рамку. Независимая память 60 измерений. Подключение к компу через COM- порт.

Диапазон измерений 10----999 м/с.

По работе с огнестрелом, хз, не проверял, из за газов в теории может не работать. Ваять могу без защиты. (чтоб дешевле) . Хрон будет обходиться в раене 850тыс. Просто хрон (плата и детали открыты для попаданий)+блок питания кетайске. С защитой дороже, пока еще не решил сколько. Да и сами можете согнуть жулезку да спаять. Там не сложно. Делаю неспешно, в свободное от работы время (недели 3-4) Интересно кому? Фоты позже будут. Как доделаю свой. Но пилотная хрень уже работает и вполне себе точно меряет.

[Scharald]

Добавлю

Cсылка скрыта. Для просмотра необходима регистрация на форуме или войдите на форум. Прога по работе с хронографом. (Миронов)

Передача данных происходит через Com-порт компьютера. Если в вашем компьютере его нет- используйте переходник Com-usb(покупается отдельно в компьютерном магазине).

Для очистки памяти (сохраняется в выключенном состоянии) зажмите кнопку хрона, подключите питание хрона и отпустите кнопку

Просмотр записанных результатов замеров прям на хронографе происходит путем кратковременных нажатий на кнопку.

Цвет индикатора (где цЫфры скорости) красный. На разъеме питания в центре плюс, снаружи минус. Стоит защитный диод- от переполюсовки ничего не сгорит.

точность измерений как сопсна у So4 и хронолайта, а по простому 1-2 мыса погрешность для пневмоскоростей.

Hе любит яркий свет направленный на его оптику, без защиты при ярком свете может глючить и вырубаться, тогда нужно просто накрыть его сверху газЭткай и усе. Будзе рабиць.

[Scharald]

Делаю неспешно, в свободное от работы время (недели 3-4)

Всмысле при HEудачных раскладах через это время от поступления денег получите хрон. При удачных мот и за 2 получится с учетом доставки к вам.

[Scharald]

Гхм..хм...

[Tikkurill]

Гхм..хм...

что? тишина? имхо режь осетра и оперативность максимум до двух недель свести необходимо, причем с учетом пересыла.

[Scharald]

не, ну с оперативностью я еще понимаю, но че поделать, работа есть работа. По вечерам могу делать. Да и не китаец я, паяю как умею. Но две недели, ну думаю реально, если отвлекать не будут другими делами .

А цена то вродь и так не кусачая. Могу без блоков продавать, тыщ еще на 50 дешевле. Да и как бы нет, ну так и ланно, на этом не заработаешь особо, думал так, хоть пинзину када заправить.

Наши пизнесмены радиодетальки тож задешего отдавать не особо хотят, а в России заказывать, то не те обьемы. Тогда уж лучше хроны оттуда заказывать, тоже самое клиенту встанет по цене.

[cosmos21.12.1985]

Я бы на твоем месте не заморачивался с хронами. Я сам делал когда-то. Даже пользуюсь одним до сих пор. Неблагодарное это дело. Да еще и конкуренция сейчас такая. Ну это так, чисто по человечески советую.

Ну и поинтересуюсь заодно. Что за блоки питания? На сколько вольт и какие вообще?

[Scharald]

да любой китайский блок питания, который выдает 9-12 вольт и от 120 мА --подойдет. Есть еще такие блочки на 8 батареек АА, тож подойдет для питания. Главное чтоб штекер питания нормально контачил, ну его и перепаять можно. Как пример, блок подойдет от наших белтелекомовских модемов. А они уж дома много у кого есть. Ну за инфу о целесообразности спасибо. Просто не знаю как тут благодарить на форуме.

[cosmos21.12.1985]

Не все китайские коректно работают. Бывает под нагрузкой пульсацию дают и хронограф глючит. Поэтому я и спросил, сто за 50 тыс. за блок питания. Ну да ладно, не суть. Пользуюсь акумами от моб. тел. Полет номальный.

[Vivisector]

А доставка откуда? Ты не минчанин?

[Scharald]

Не, ну тут два варианта или нашей доблестной почтой, или если в Минск, то подвезти могу в какие выходные, территориально Запад. Кунцевщина и Каменная Горка.

[Scharald]

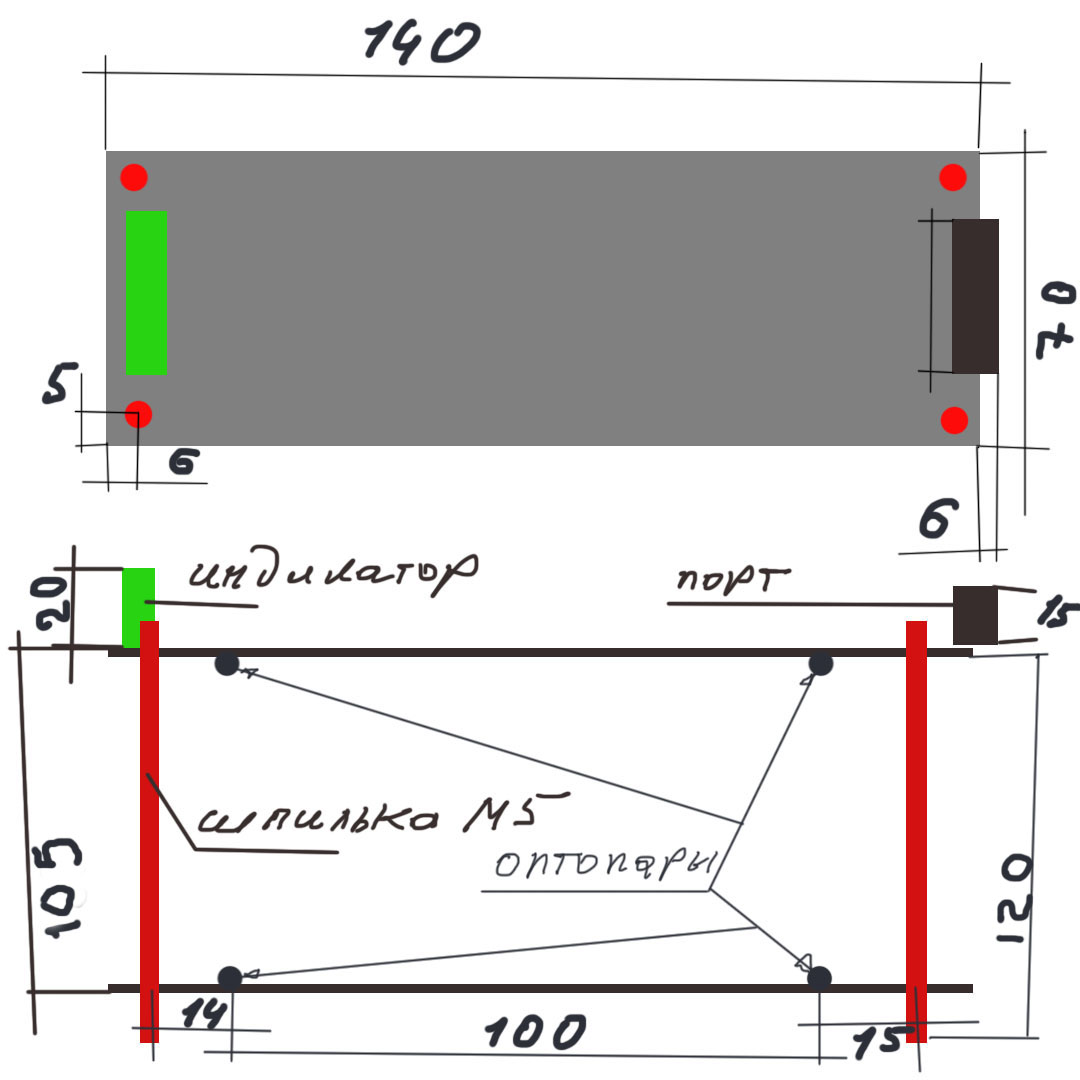

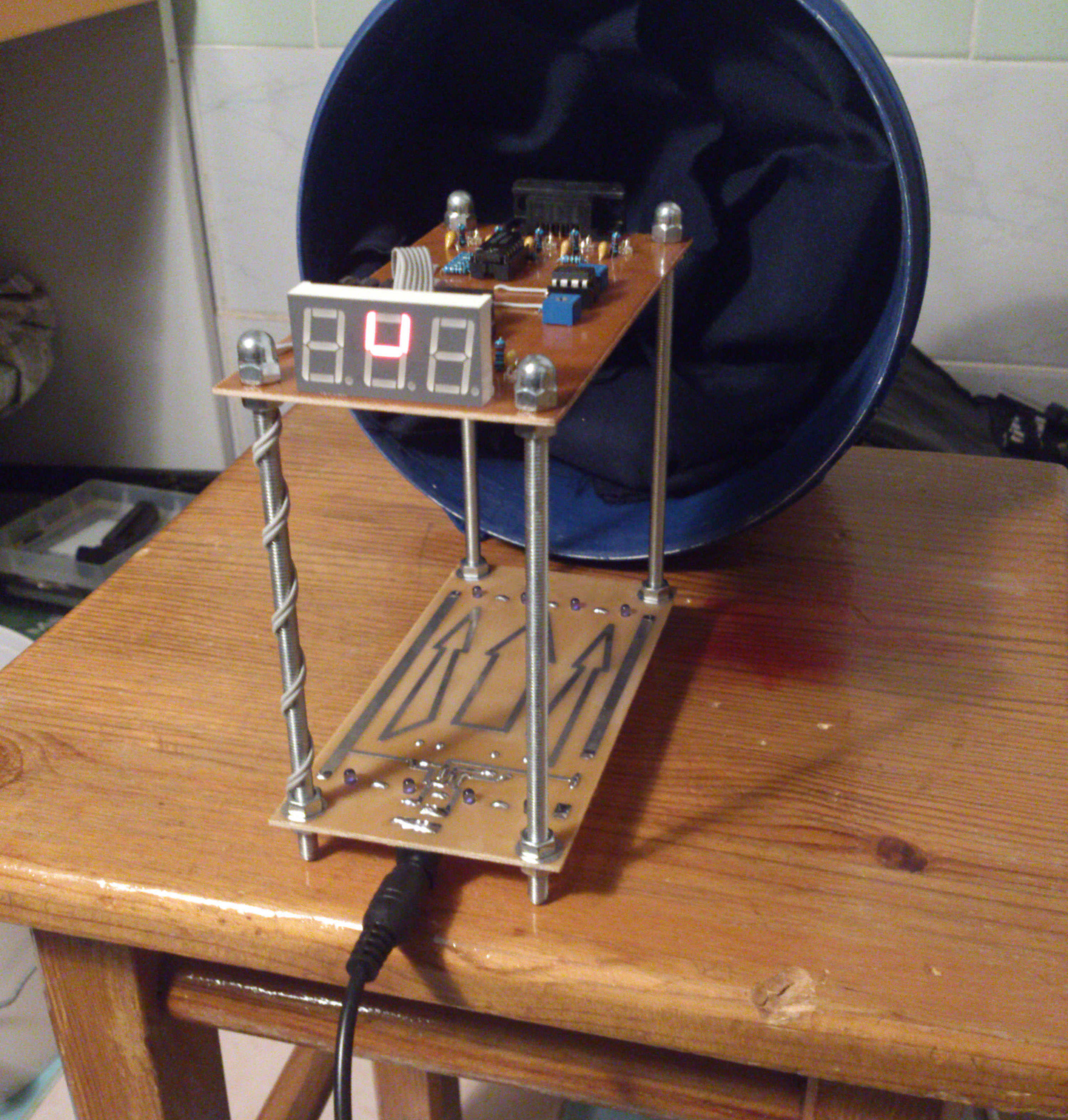

Докину кривоватый эскизик, с размерами, на случай разработки и прикидывания защиты из жулеза, пока хрон будет ехать к вам. При прикидках смотрите на фото тоже. Рекомендую не собирать защиту, пока не приедет хрон. Размеры могут чуток отличаться. Возможно надо будет поменять шпильки на более длинные. Если будете нарубать и изгибать металл для защиты, рубите с запасом немного, потом проще отрезать, чем доварить.

[Nawigator]

а он на солнце работает?
и с конечной ценой не ясно

[Scharald]

На солнце будет работать в защите сверху и с боков или накрытый журналом с голыми тетками. Конечная цена пока такая как в шапке-- 850 и 800 белок без БП. Подорожают детальки, подоражают и хроны. А то ,что детальки подоражают, я не сомневаюсь. Ептиль я тока за PIC контроллер и комплект оптопар+ запасные в зип, на данный момент ---200 с лишним белок выкладываю. А там еще куча деталек + шпилька и текстолит протравленный. Его тож покупаю, самому делать не выгодно совсем. Поэтому увы, ниже не могу. Поверьте там заработка панты. Если начнут заказывать, буду искать человека чтоб паял. Мне проще с ним поделиться,чем сидеть вечерами и печь это все. На цене почти не отразится. Но такого дикого спроса не будет. У того же Агисо хроны чуть дороже и возможностей там побольше. И огнестел у него кажись меряет без проблем. Я не вникал, все равно такой сварганить не смогу. Да и даж если получится с таким же функционалом сделать, он явно дороже чем у него будет.

[helg357]

Всем доброго времени суток! Хочу выразить благодарность Scharald. И советую данного продавана-конструктора,тем кто неспешно ищет хороший,относительно не дорогой хрон. Сам заказал у него. Я сам из Минска,так он сам приехал,взял заказ и предоплату. Меньше чем через неделю хрон был готов.Но так как я сам не смог заехать забрать,то ещё через неделю,он сам его привёз. Итак,две недели и я обладатель девайса. Хрон работал отлично,без сбоев и глюков. Почему работал? Да из-за моего косоглазия ,я его застрелил,выстрела с пятнадцатого. Но не смертельно,отстрелил ИК диод. Позванил Scharald ,так он обьяснил,что за диод,как он называется и где купить.Благо руки у меня растут откуда надо,припаять смог сам. Не пришлось ему ездить забирать на ремонт. И хрон опять в строю. Правда пока редко пользую,ваяю защиту.Так что советую данного продавана,чел ответственный и добросовестный. Ещё раз,ему спасибо!
