Самодельное оборудование для изготовления рыболовных снастей

[Yurkoff]

Всем привет...

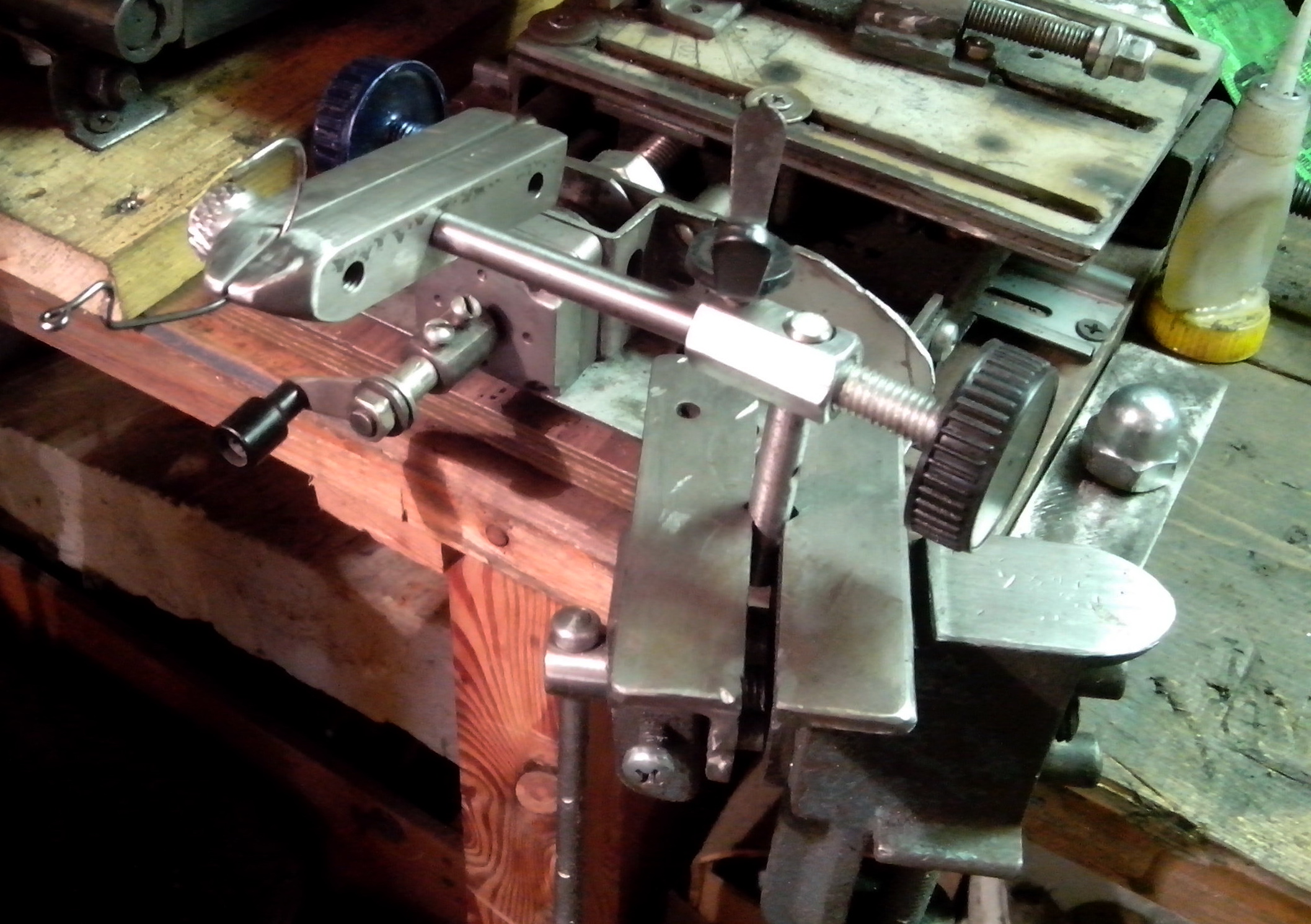

Давно думал сделать приспособление для зажима крючка при изготовлении его опушки и незацепляйки... Полазил по инету и решил частично повзаимствовать конструкцию зажима у нахлыстовиков для вязания мух..., но только частично... Я нахлыстом не увлекаюсь, а для спиннинговых оснасток нужен зажим для крючков немного другой конструкции.
И вот что у меня получилось....:

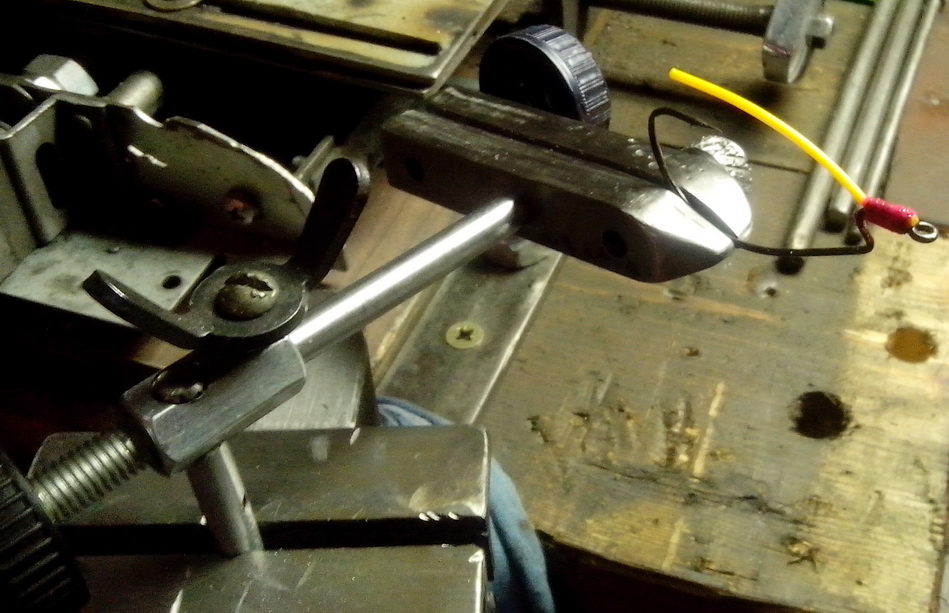

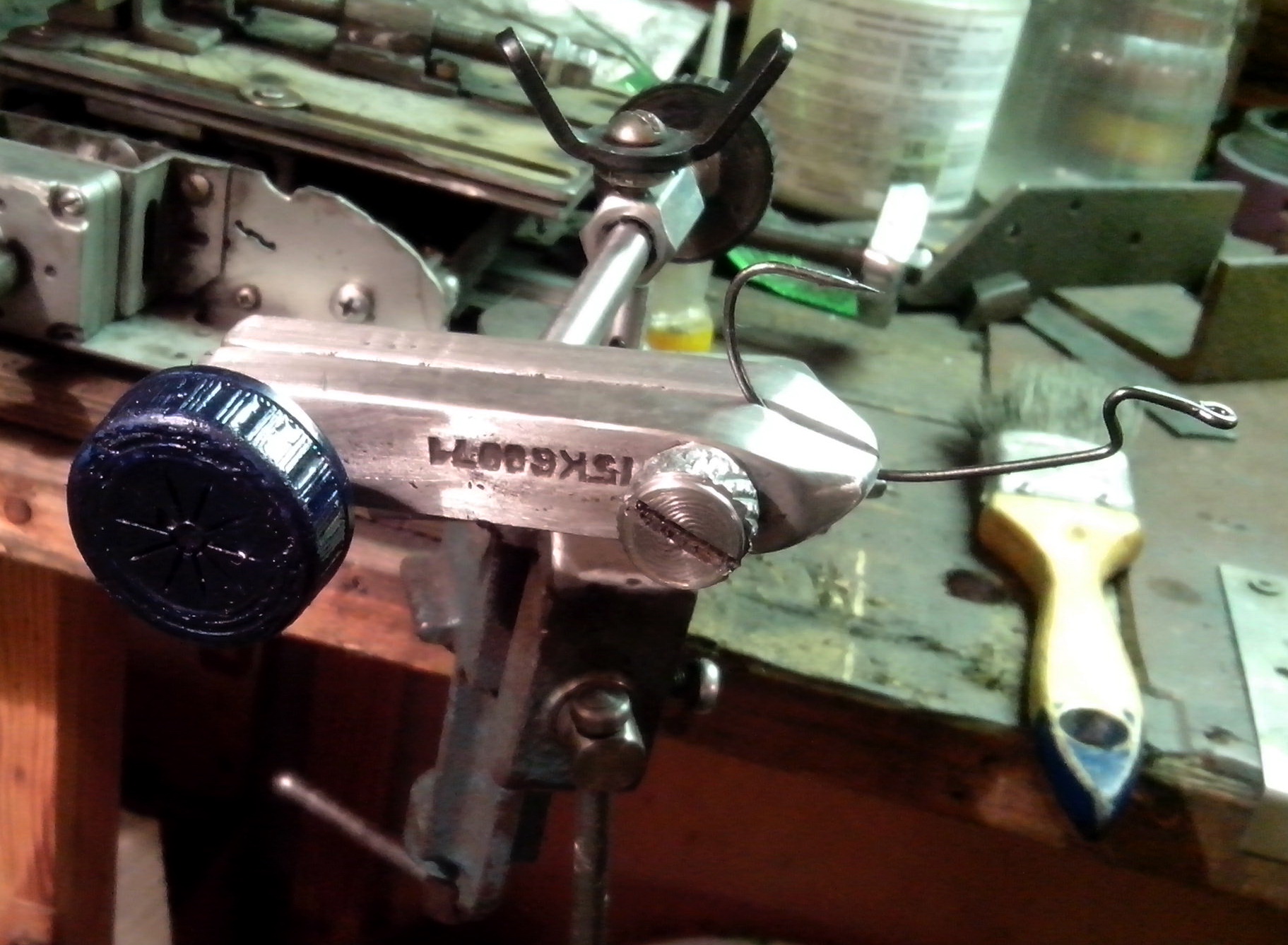

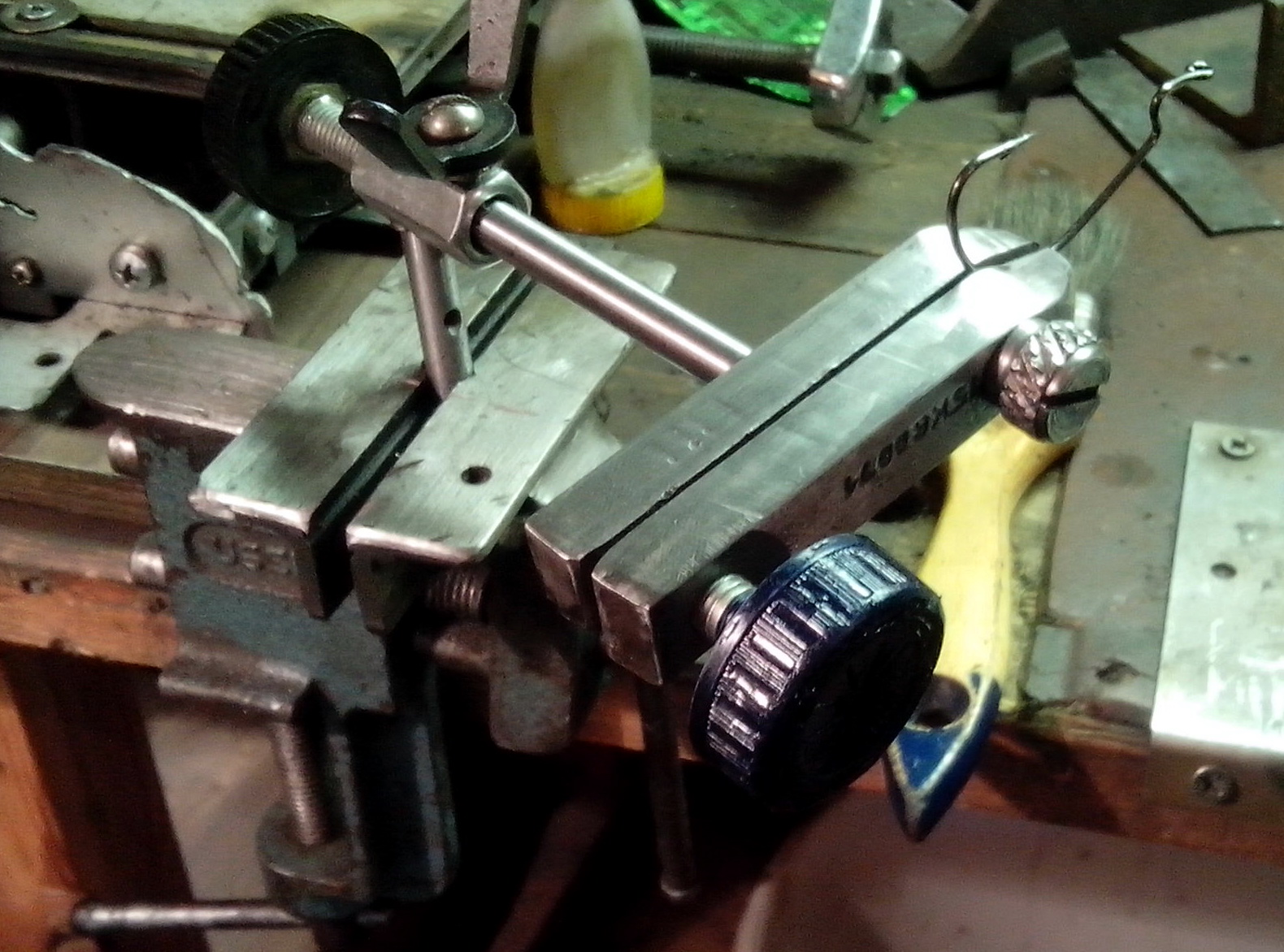

Тиски, в которых зажат зажим для крючков, поворотные . Их можно повернуть вокруг своей оси на 180°...

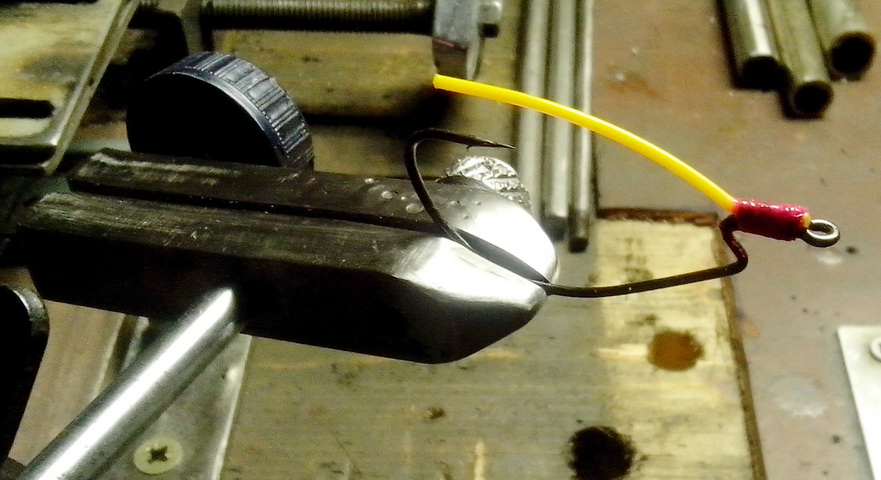

В зажим можно зажимать и тройники, и другие крючки.
Все детали зажима поворачиваются вокруг своей оси, так что очень удобно располагать крючок в нужном положении...

[SVL]

Всем привет...

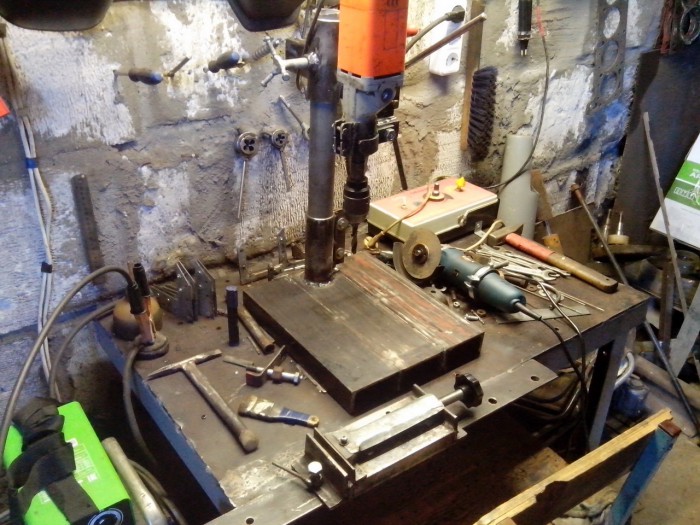

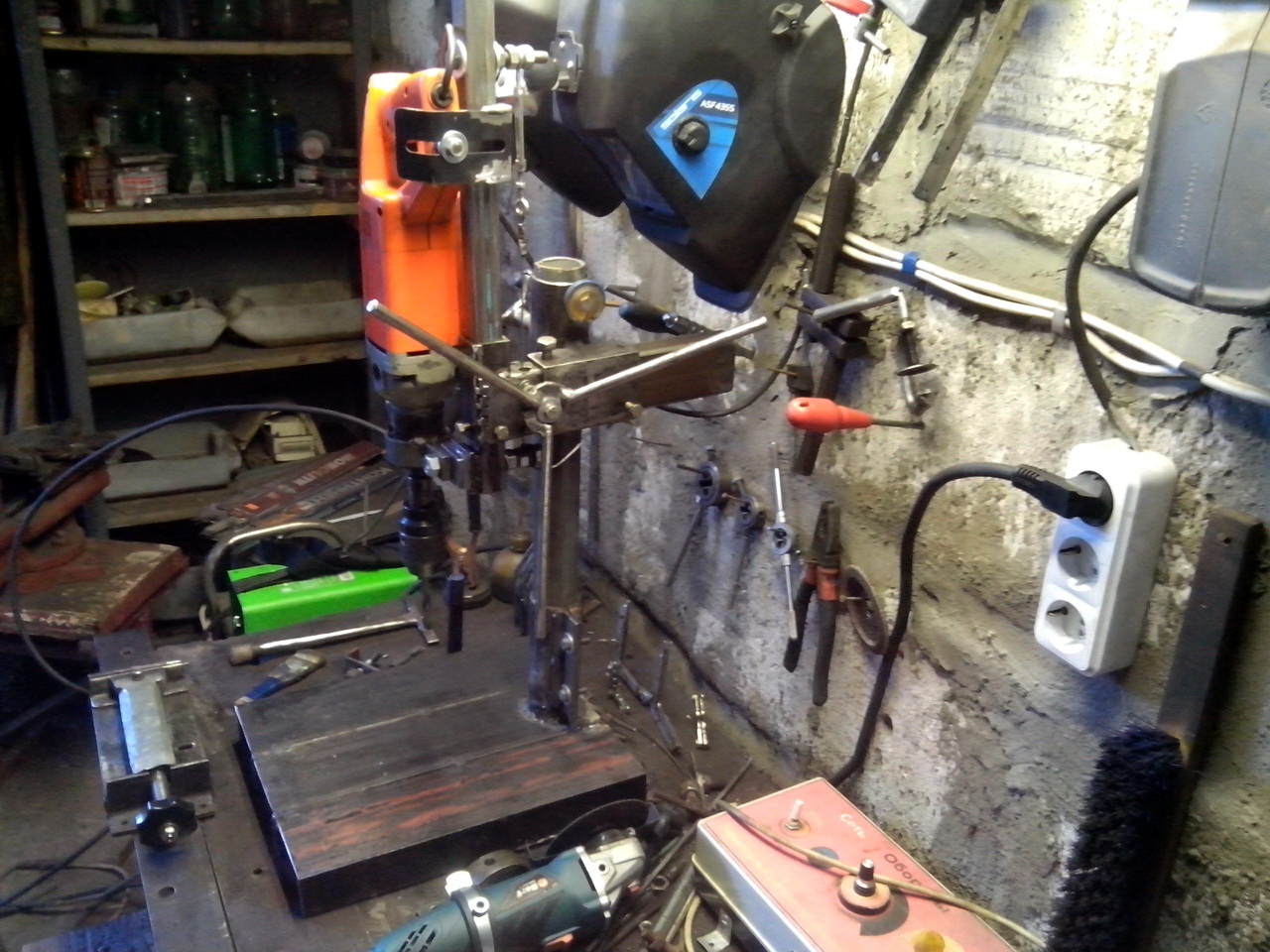

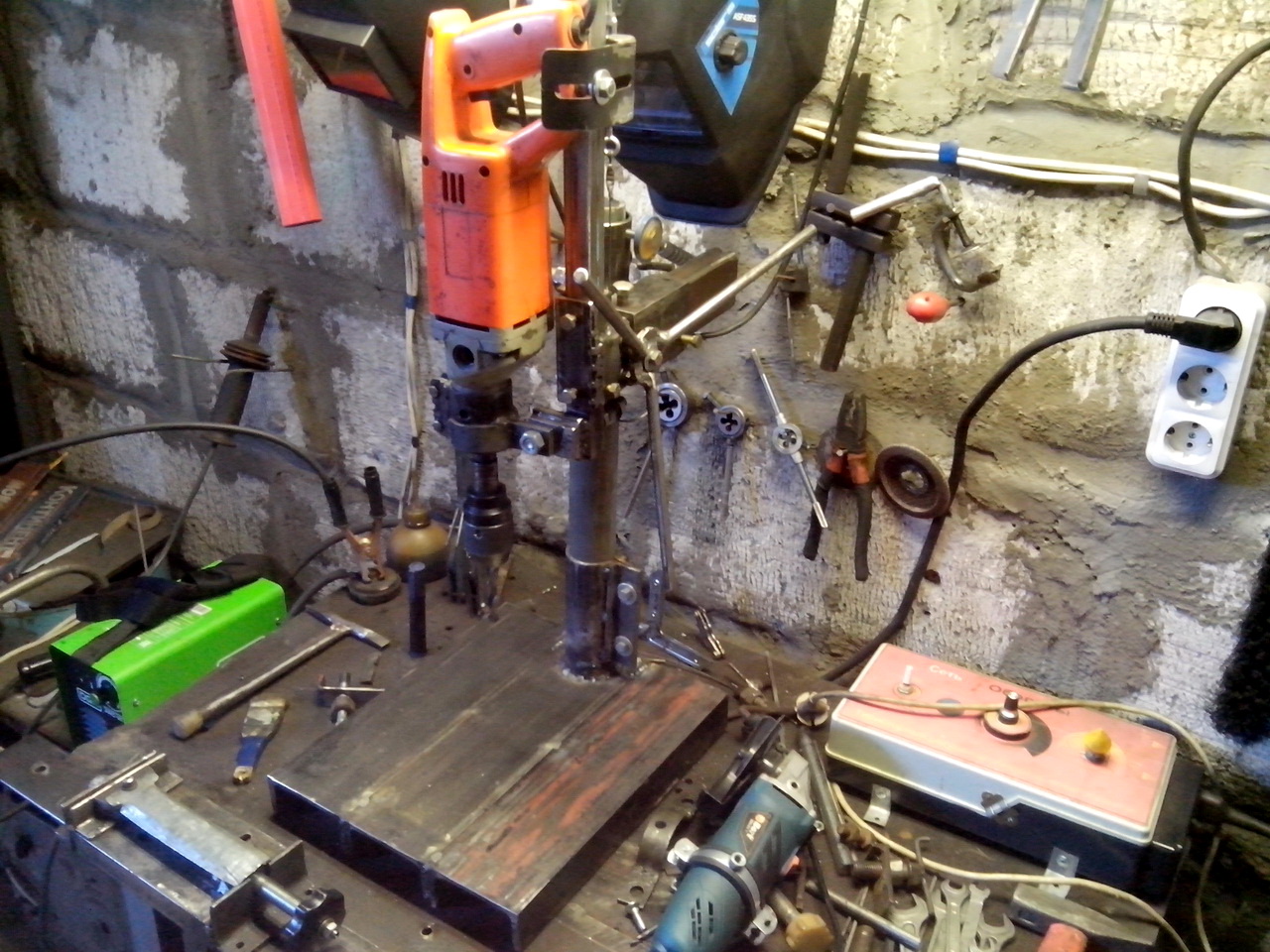

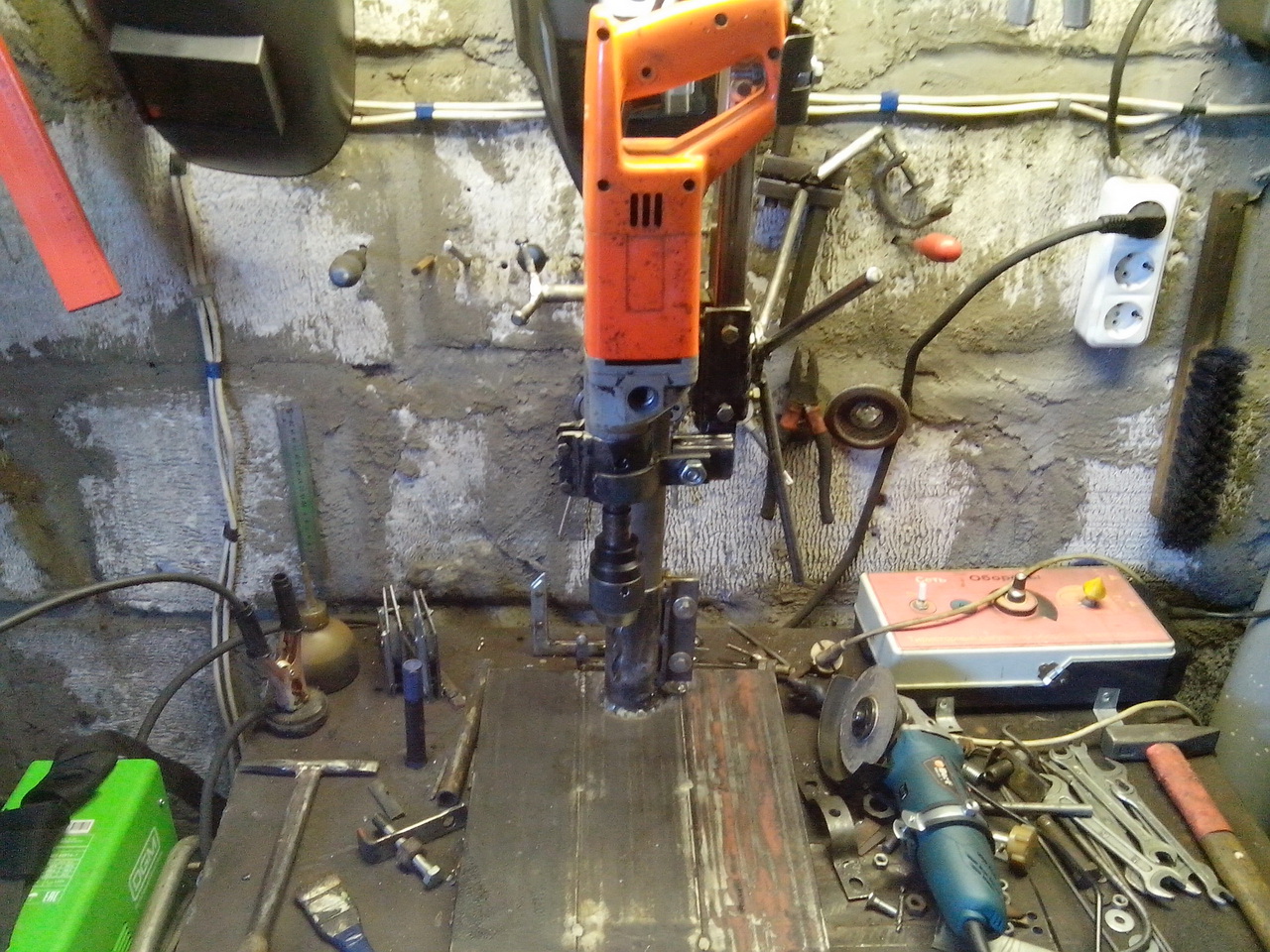

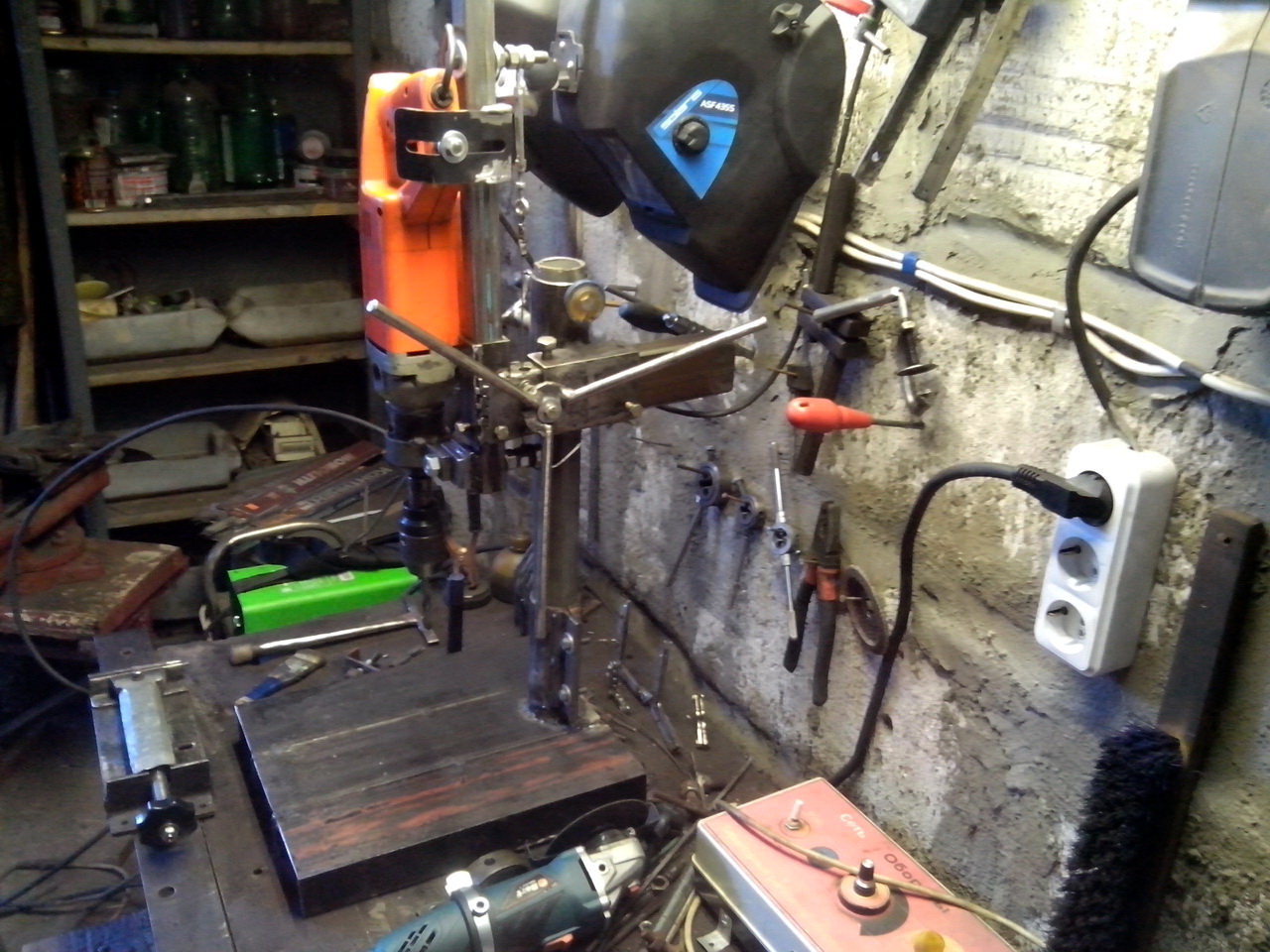

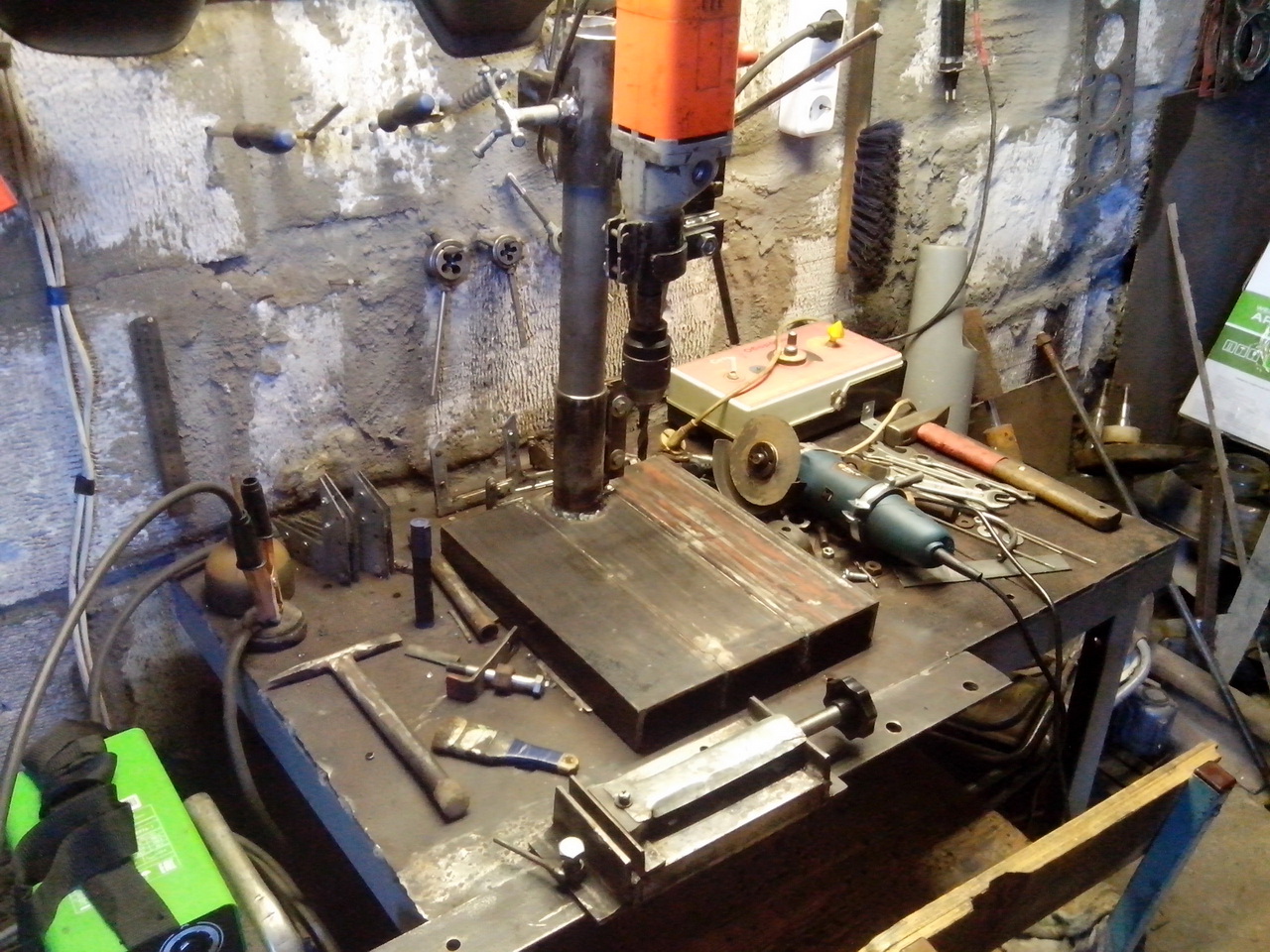

Три дня неторопливой работы и.... сверлильная стойка для мощной советской дрели готова....

Для этого сверлильного станка у меня имеется устройство для регулировки оборотов электродрели с обратной связью. С обратной связью - это значит, что схема регулятора оборотов выполнена на высоковольтном тиристоре и диодном мосту. Она обеспечивает сохранение крутящего момента на валу дрели при снижении оборотов.., т.е. на низких оборотах дрель не останавливается при увеличении нагрузки, а продолжает сверлить с теми же оборотами, которые были заданы регулятором изначально...
Стойка для дрели имеет рабочий вертикальный ход 15 см. Имеется возможность регулировки высоты всего механизма на трубостойке. Можно трубостойку снимать и менять на более высокую или низкую, в зависимости от высоты заготовки... Имеется возможность изменять вылет дрели в горизонтальной плоскости относительно трубостойки на 20 см. а так же поворачивать дрель вокруг оси на 360°.
Имеется регулировка положения сверла относительно площадки для установки углов сверления в 90°. Все люфты убираются предусмотренными регулировочными винтами.
Стойка успешно прошла мои испытания и готова к работе в моём гараже... и не только в моём....

[root]

Всем привет...

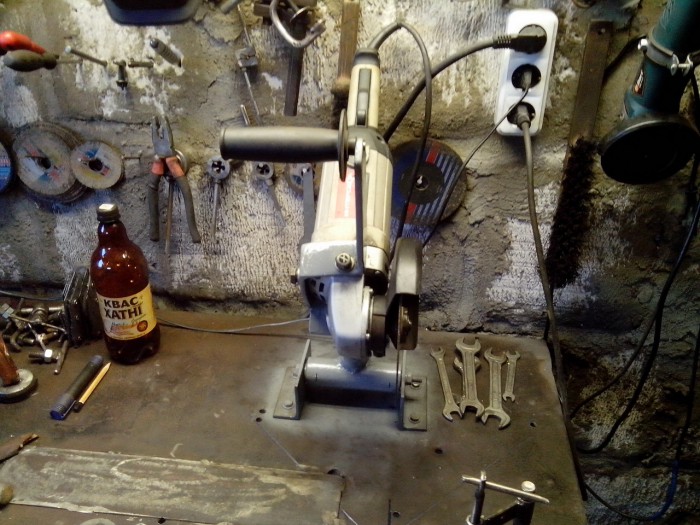

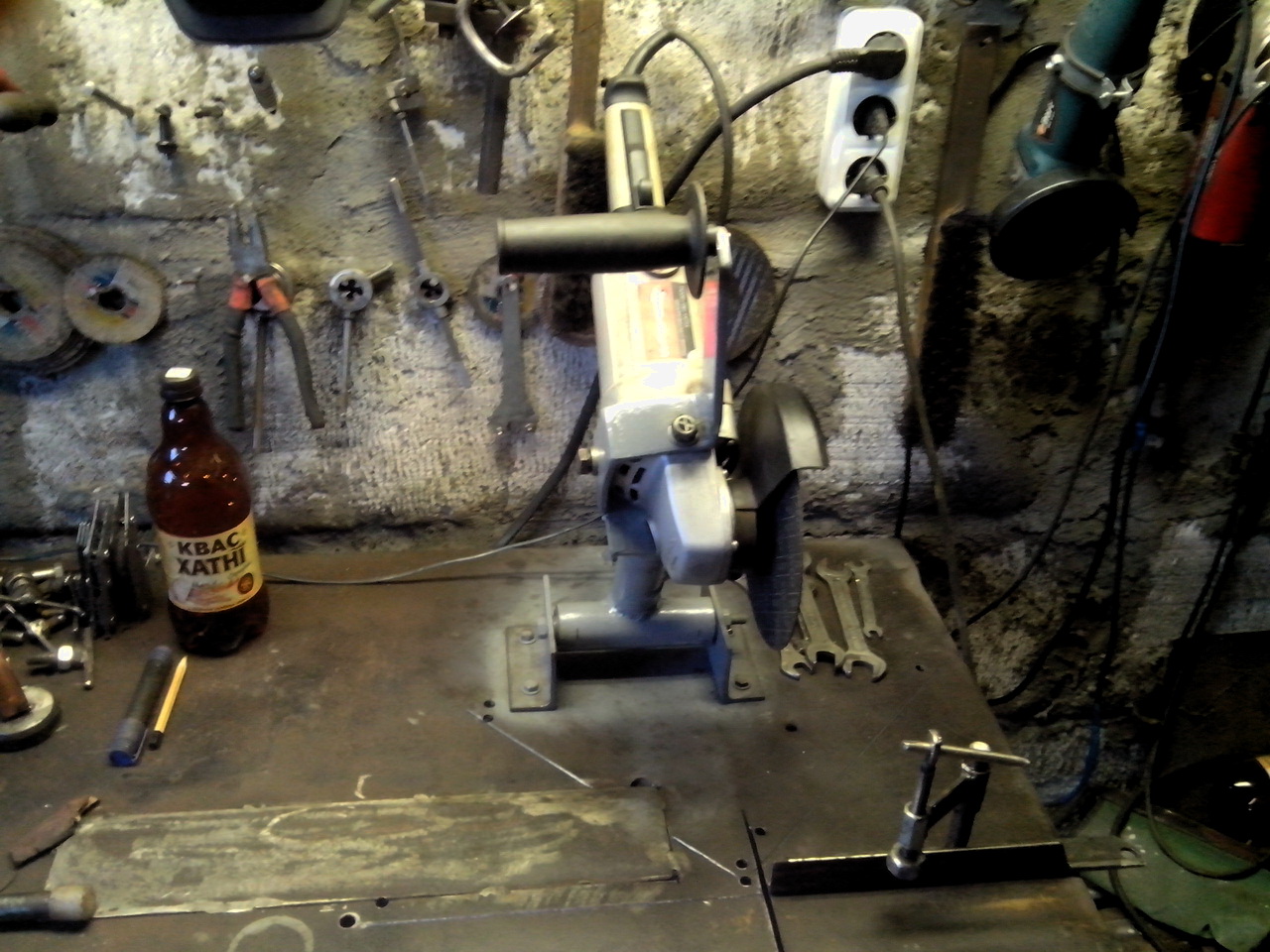

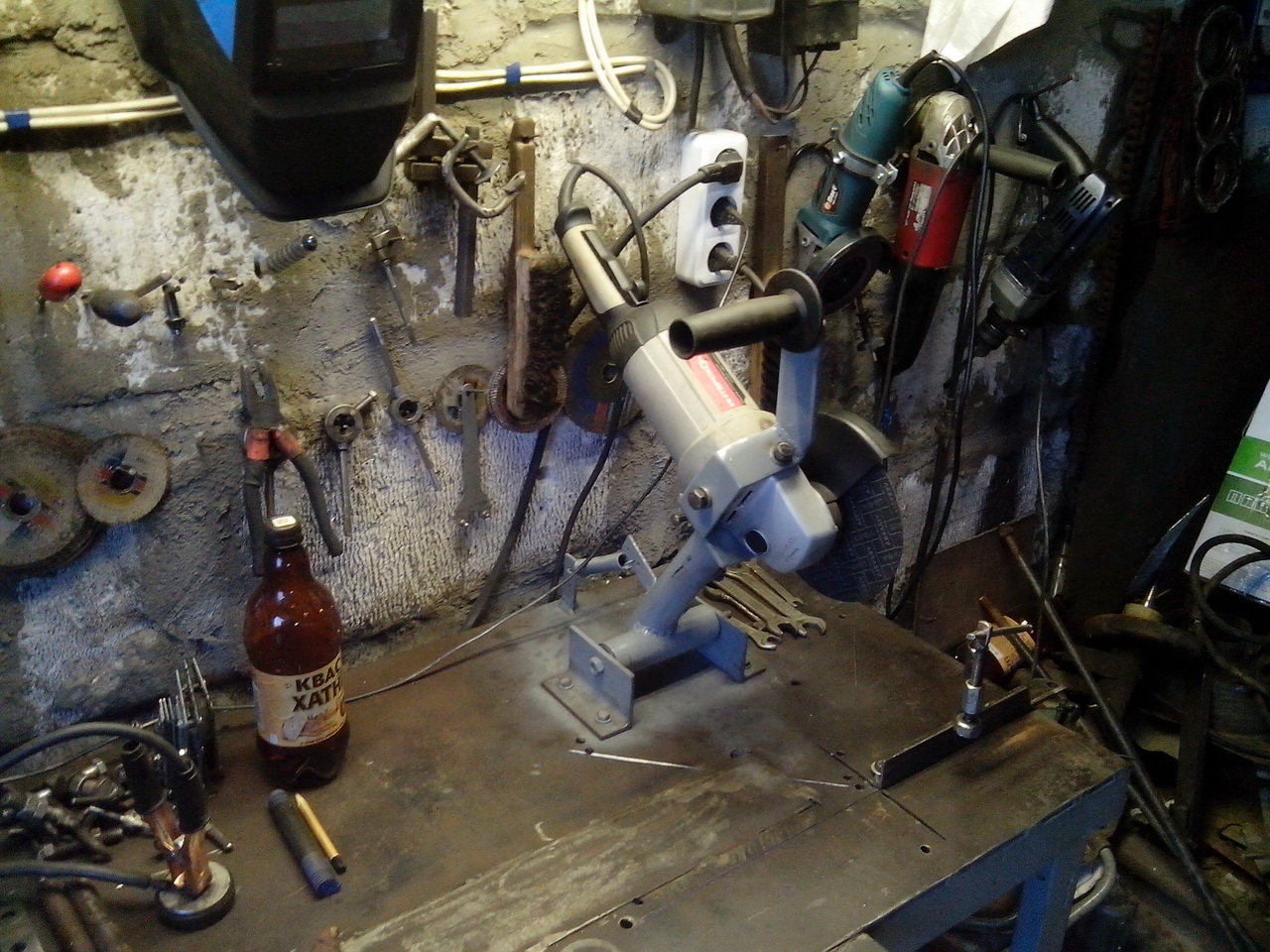

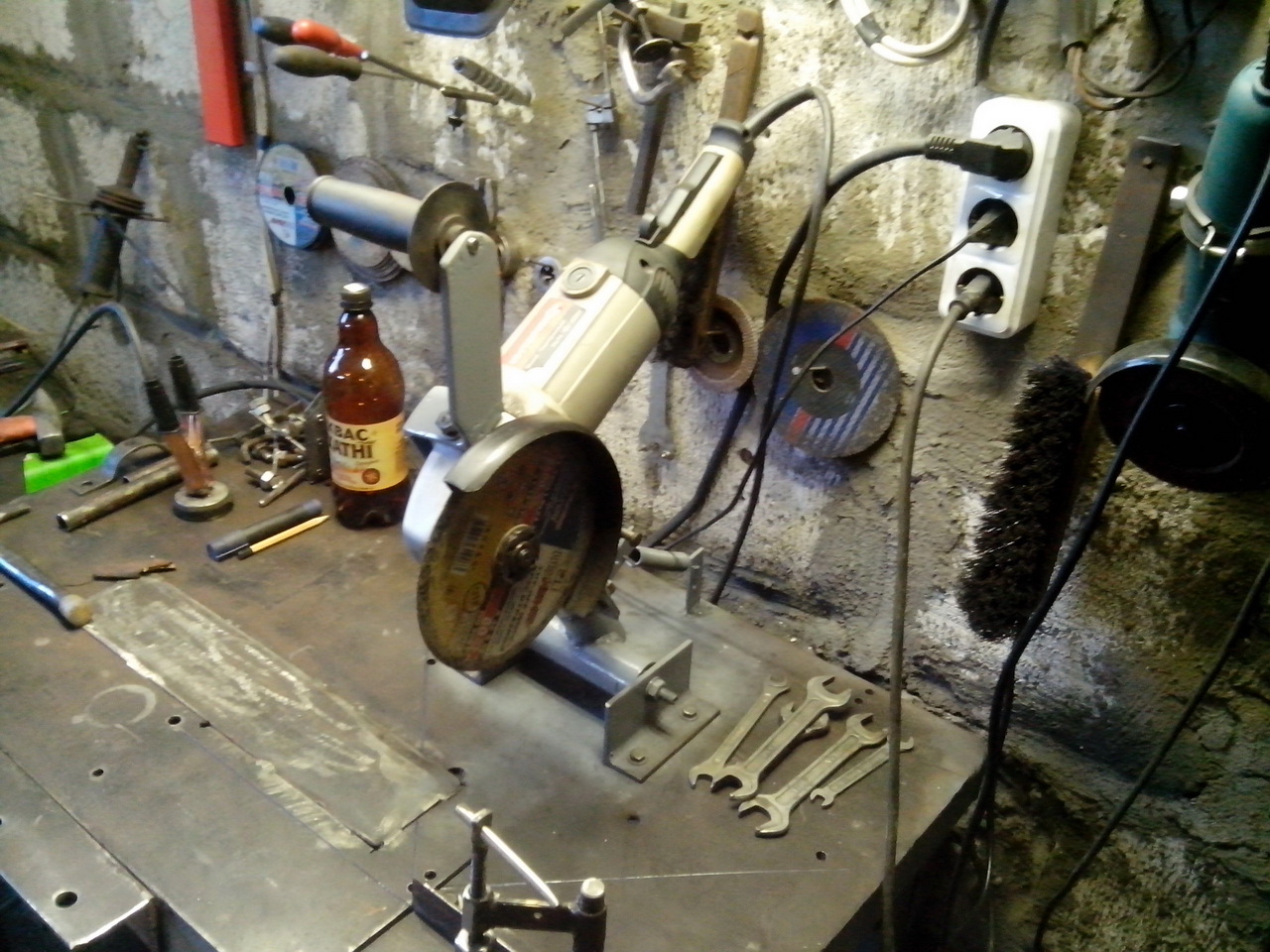

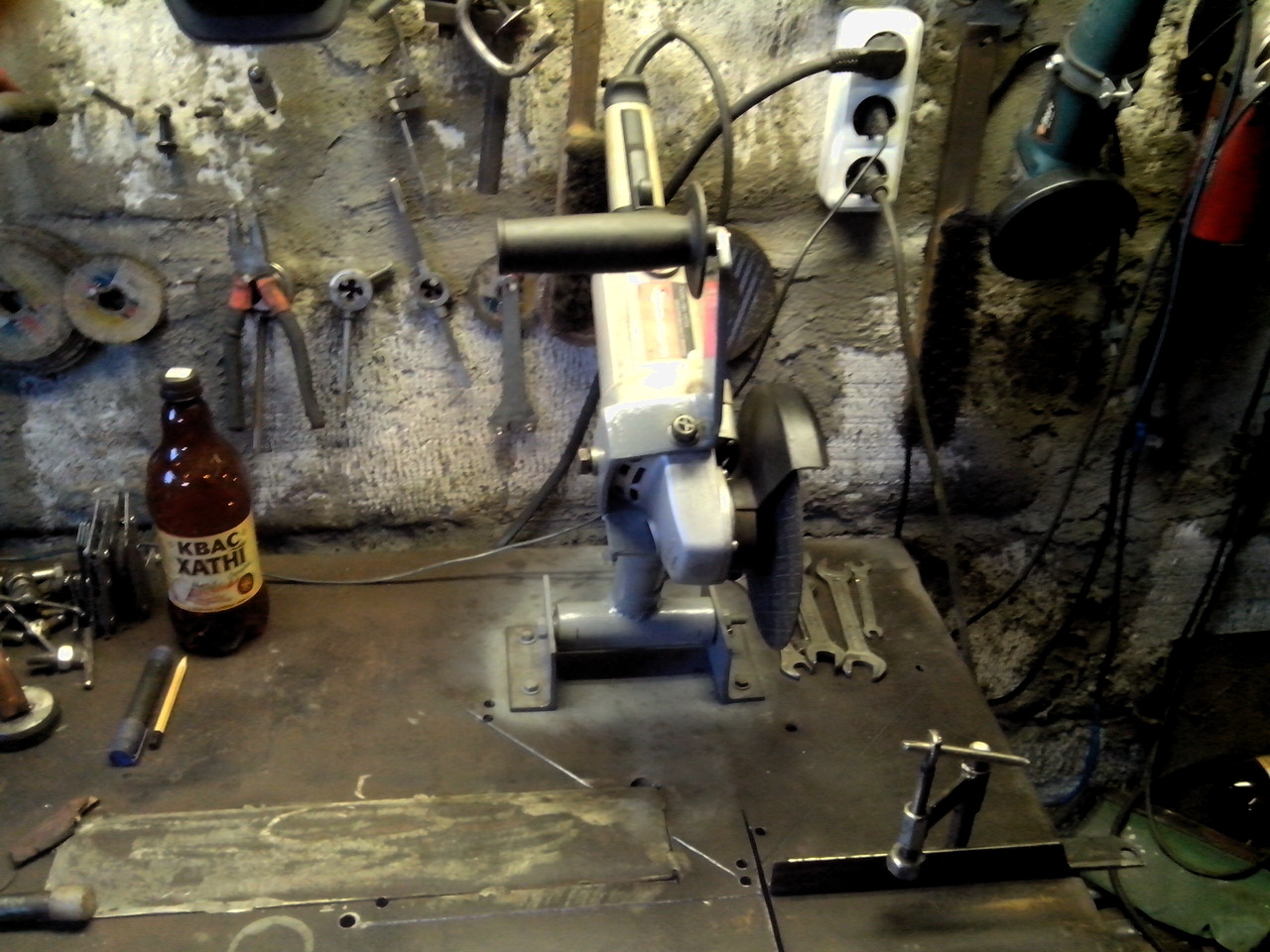

Сегодня закончил стойку для болгарки или по-другому - торцовочный станок на основе болгарки...

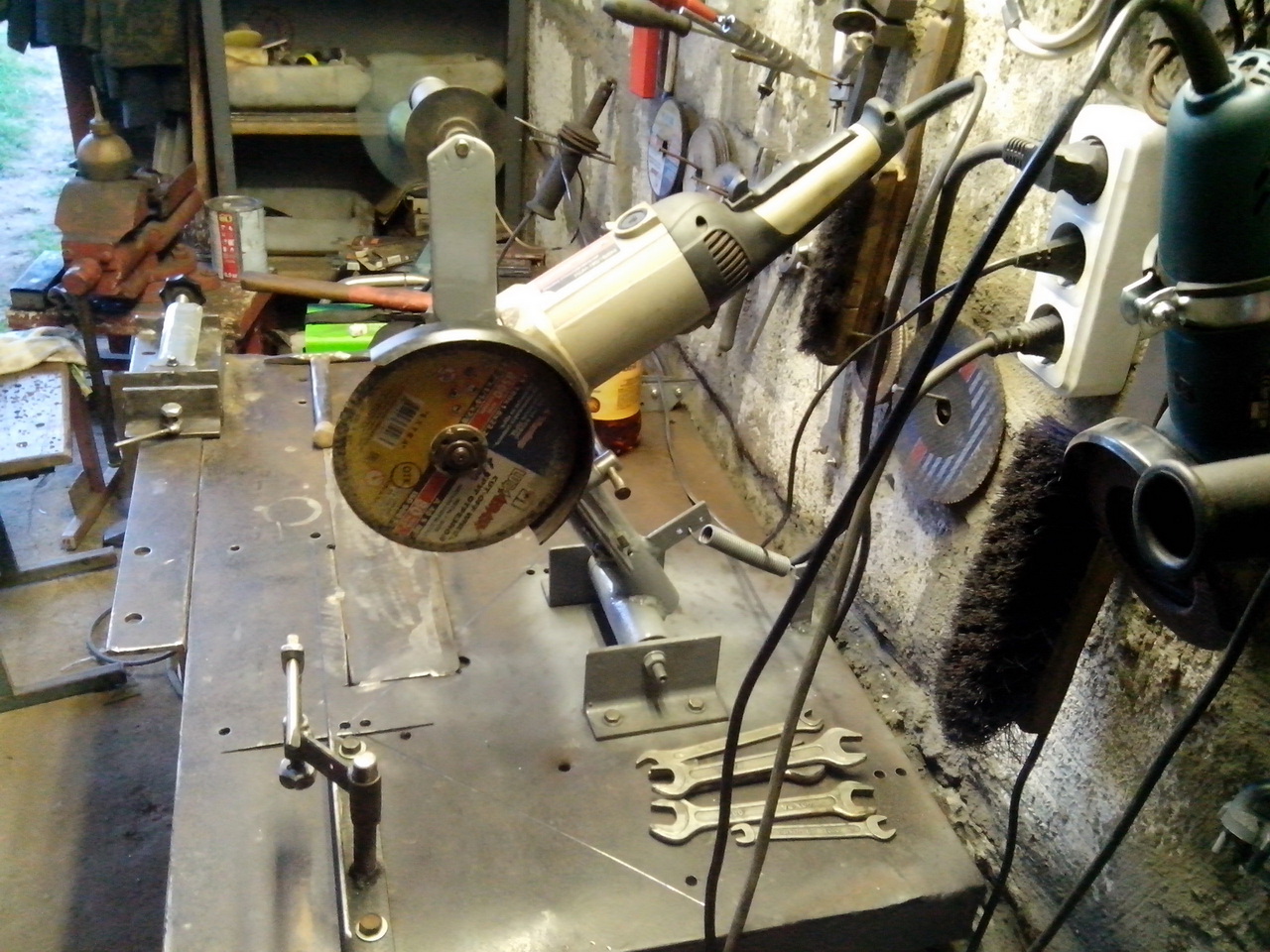

Болгарку использовал УШМ - 180/1800М "ИнтерскОл"... Этим станком можно идеально ровно под углом 90° или 45° отрезать уголок, трубу, профиль, кругляк, гранник и т.д.., и т.п... Можно делать продольные пропилы для пазов. Можно болгарку зафиксировать в определённом положении и использовать её как зачистной или заточной станок...
Вот что у меня получилось........:

За неделю сделал два станка и оба получились очень даже небяды...
Стойку для болгарки делал с помощью сверлильного станка, который сделал перед этим...

Если кому интересно, могу рассказать об изготовлении более подробно...

Продолжение следует.............

[Ставров]

Вот самоделкин...

[Yurkoff]

Можно только позавидовать тому, с какой любовью и трепетом Вадимыч подходит ко всей работе!

[Yurkoff]

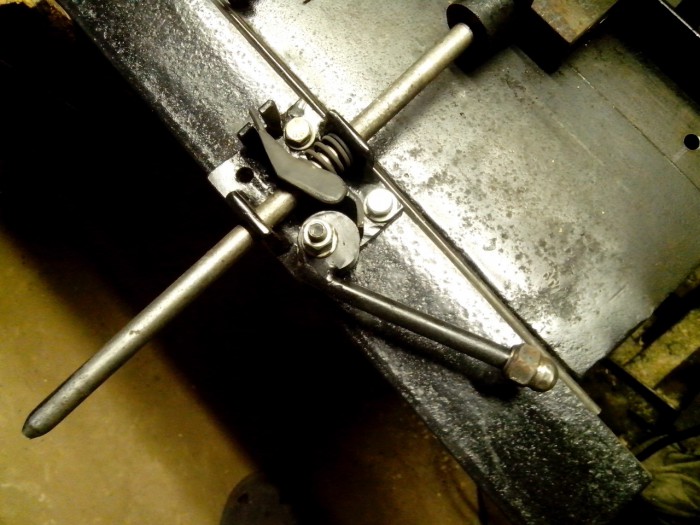

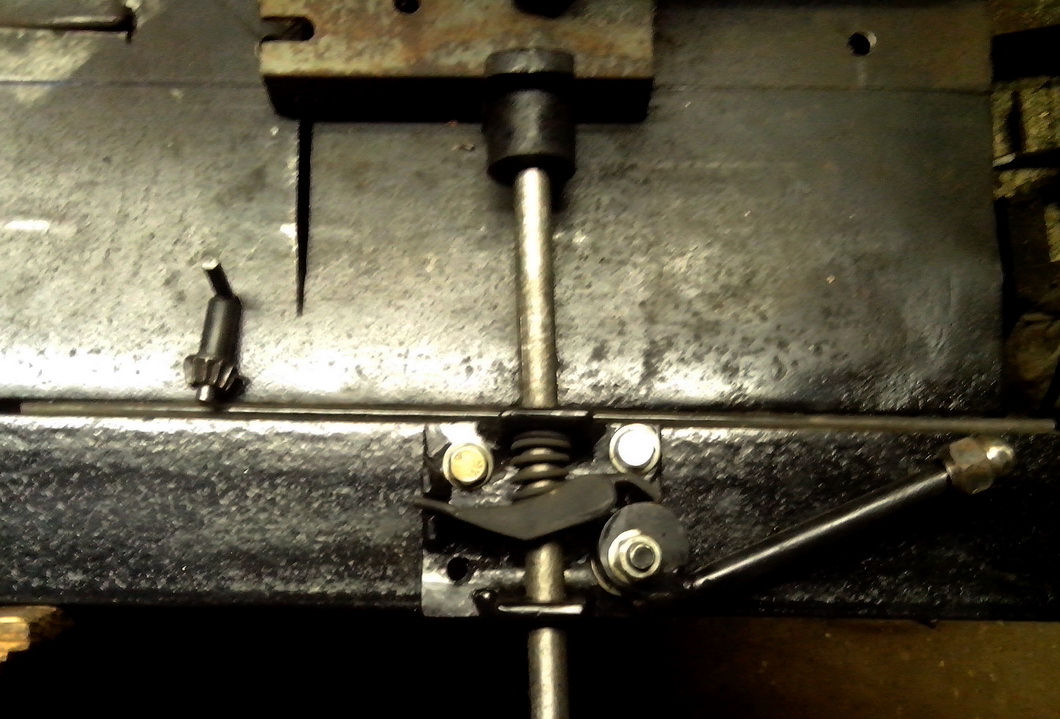

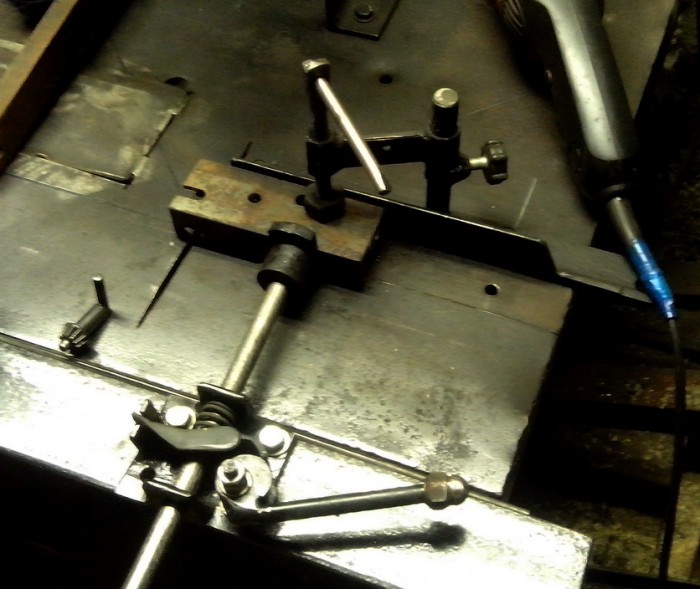

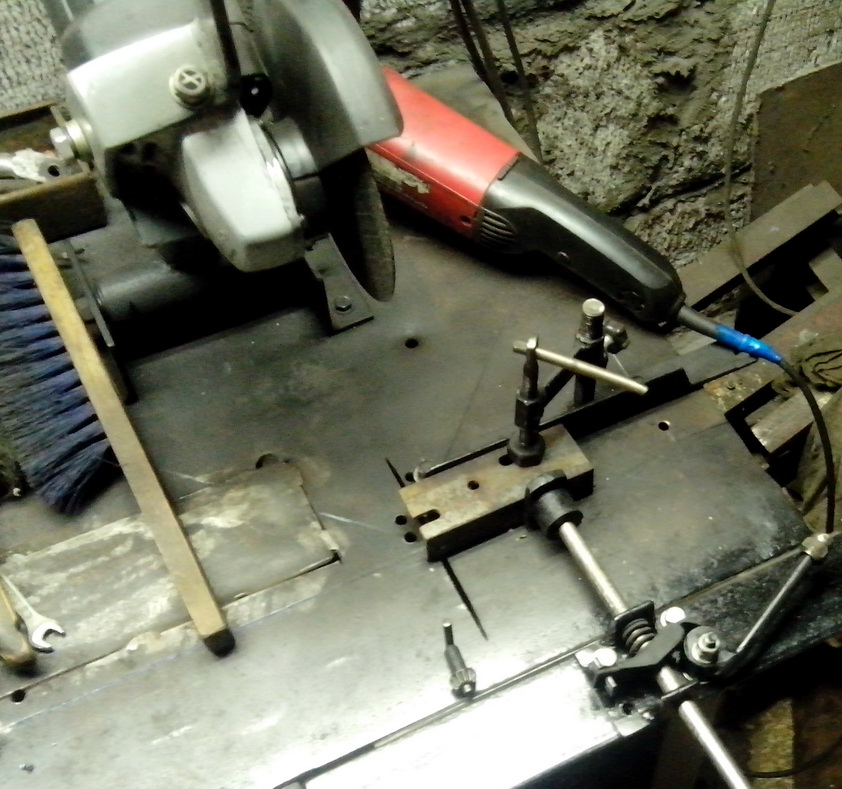

В итоге сделал горизонтальный быстрозажимной эксцентриковый прижим
и станок для торцовки металла полностью готов к бою...

Продолжение следует..........

[dansk]

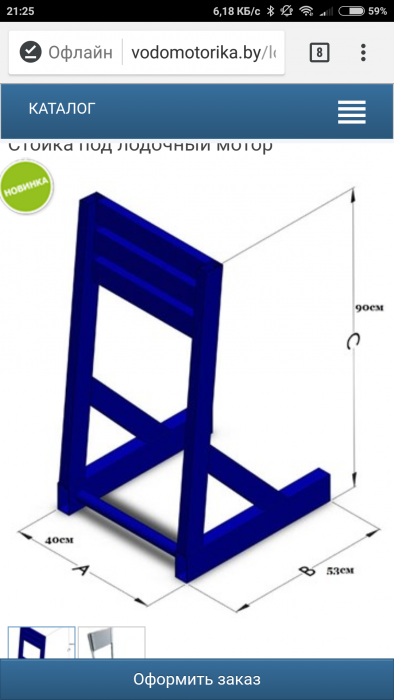

Вадимыч, а сварочник у тебя есть? Приложу картинку, что хочу забабахать, критика и предложения приветствуются.

[Yurkoff]

Школьный стул тебе в помощь, и варить ничего не нужно, пильнуть болгаркой пару раз.
Ничего не напоминает? Короче прояви смекалку.

[root]

а для чего это вообще? Хранить мотор?
Почему оно обязательно из металла должно быть...

[dansk]

После поисков, понял что проще сделать из бруска 40*40. Варить из металла некому и негде, школьный стул найди попробуй. А вот пару шурупов загнать, это можно. Да, Миша, это для вертикального хранения мотора.

[Yurkoff]

Ну не знаю, мне надо был стул такой при переезде, я его нашел в своей школе. Посейчас только ему доверяю при работах. Знаю что не развалится и не подведёт.

[root]

Видел, щупал, подтверждаю, все сделано грамотно. Всем доброго времени суток. Принимайте нового форумчанина

[SVL]

Лёша, принимаем с руками и ногами..., и думаю, что наши активисты форума, и не только..., меня в этом полностью поддержат...
У нас повелось представляться более подробно о себе, по-этому зайди в тему "Будем знать друг друга в лицо" >>> Cсылка скрыта. Для просмотра зарегистрируйтесь на форуме или войдите на форум. и напиши пару слов о себе.., и это будет означать, что ты полностью принят в наши дружеские объятия...

[SVL]

Всем привет...

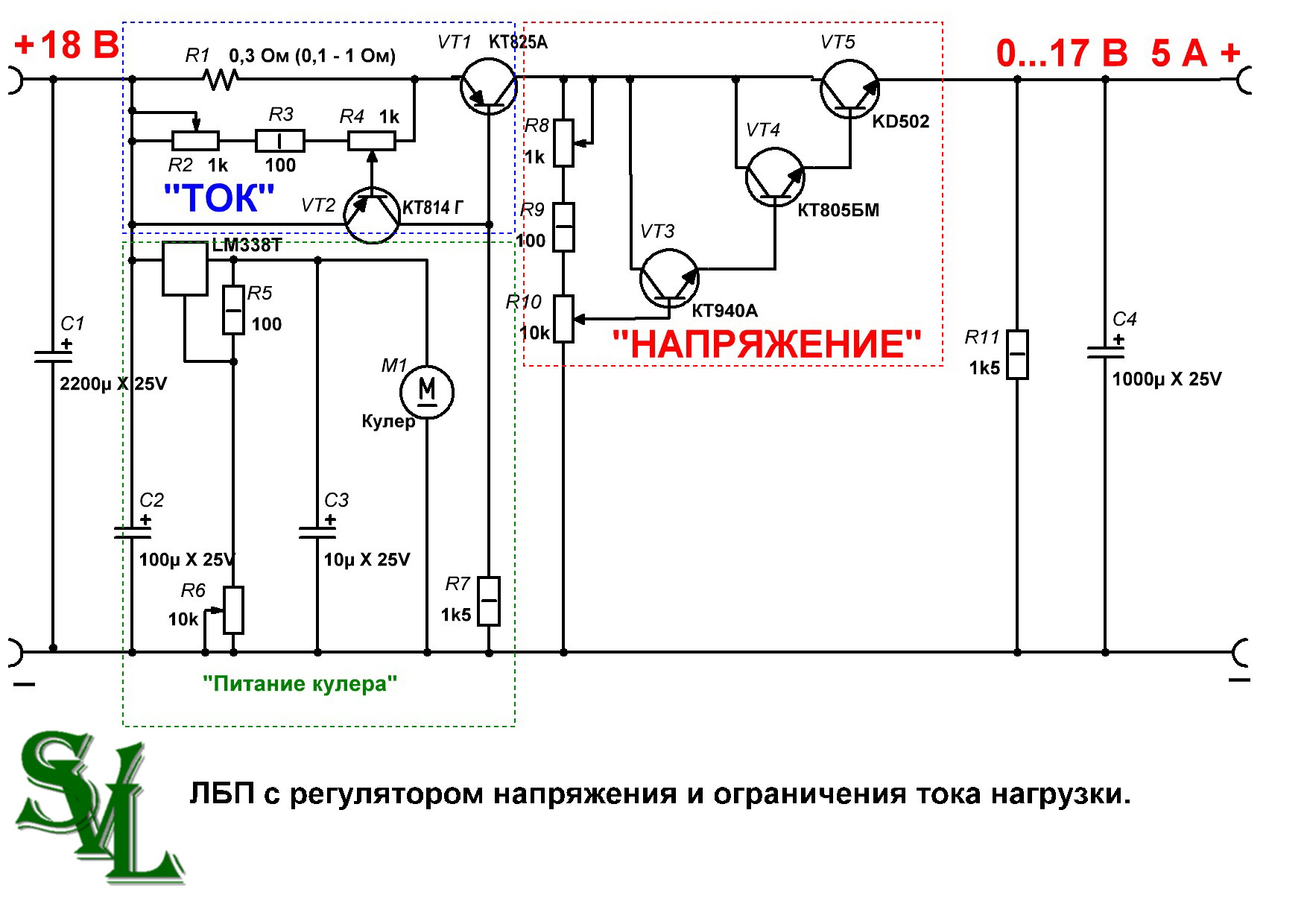

Вот уже месяц как сижу над двухканальным блоком питания для лабораторных и других нужд. Можно к нему подключать сразу два нагрузочных прибора.
Один канал - 0...36В, 10А.., а второй - 0...17В, 6А. На схеме написано 5А.., но это так, для скромности... На самом деле схема спокойно потянет и 10 А..! Подключать можно разные приборы, но главное, чтобы не спалить их большой силой тока... Вот я и просидел над ним около месяца, искал хорошую схему установки ограничения определённого тока, чтоб сила тока была одинаковой при любом сопротивлении нагрузки. Это очень важная функция при зарядке аккумуляторов разных приборов. Электронщики меня поймут, а я выкладываю схему этого блока питания, за которую большое спасибо блогеру ЮТюба Herr Kodtу...

Схема просто отличная...! Всё заработало с первого раза и работает чётко и надёжно.., аж самому приятно.., блин...!!!

[Konstantinovich]

После поисков, понял что проще сделать из бруска 40*40. Варить из металла некому и негде, школьный стул найди попробуй. А вот пару шурупов загнать, это можно. Да, Миша, это для вертикального хранения мотора.

Заварить не проблема . Если заготовки будут уже нарезаны и почти подогнаны то можно и сварить . Вот только расстояние
