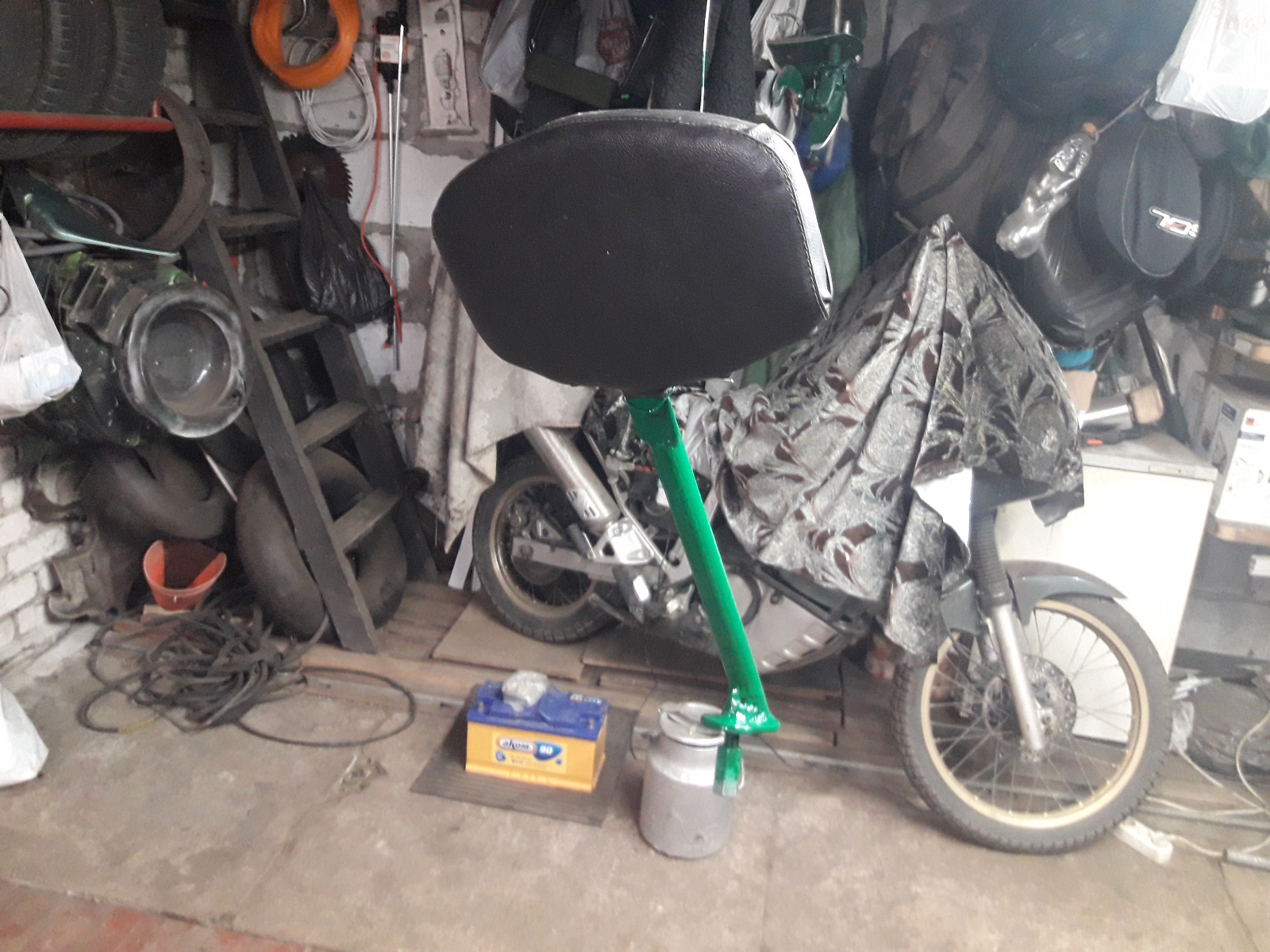

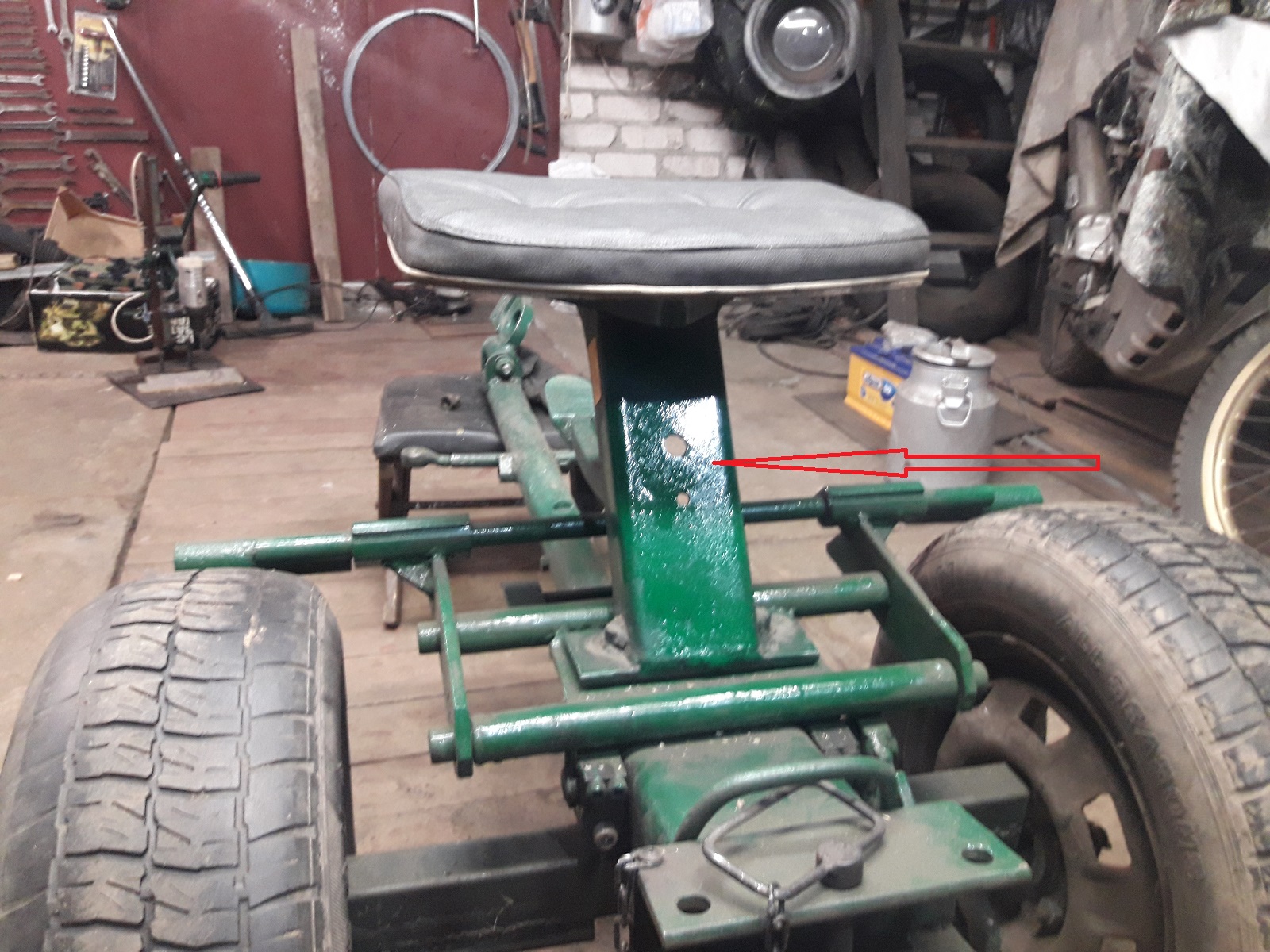

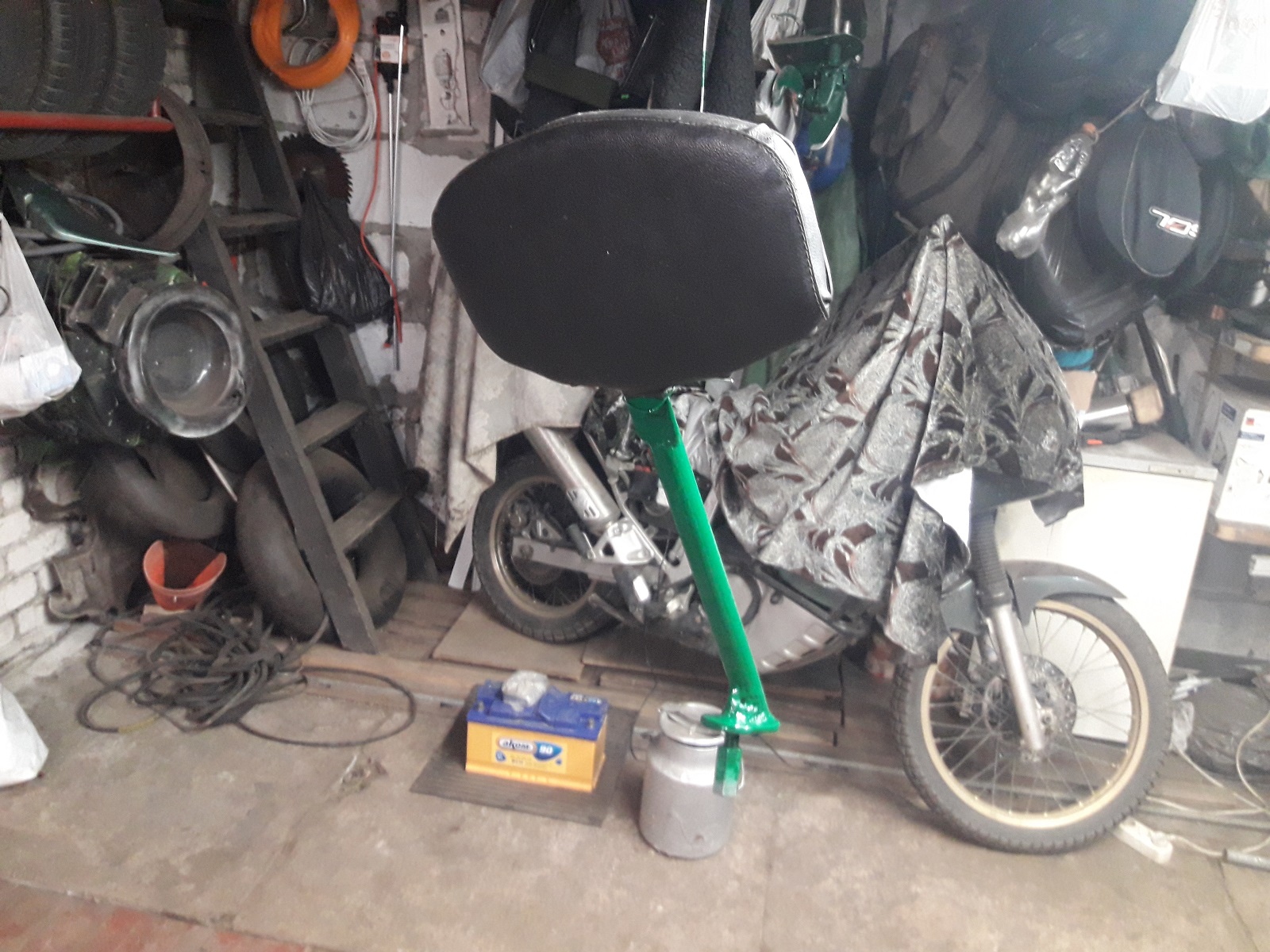

А у нас снега грят теперя не будя.. Бо я снегоуборщик сделал...
Сегодня на работе сделал запасную ведущую звезду на мотоцикл.
Одну полусамодельную съездил, вторая стоит, это была третяя запасная на будущее.

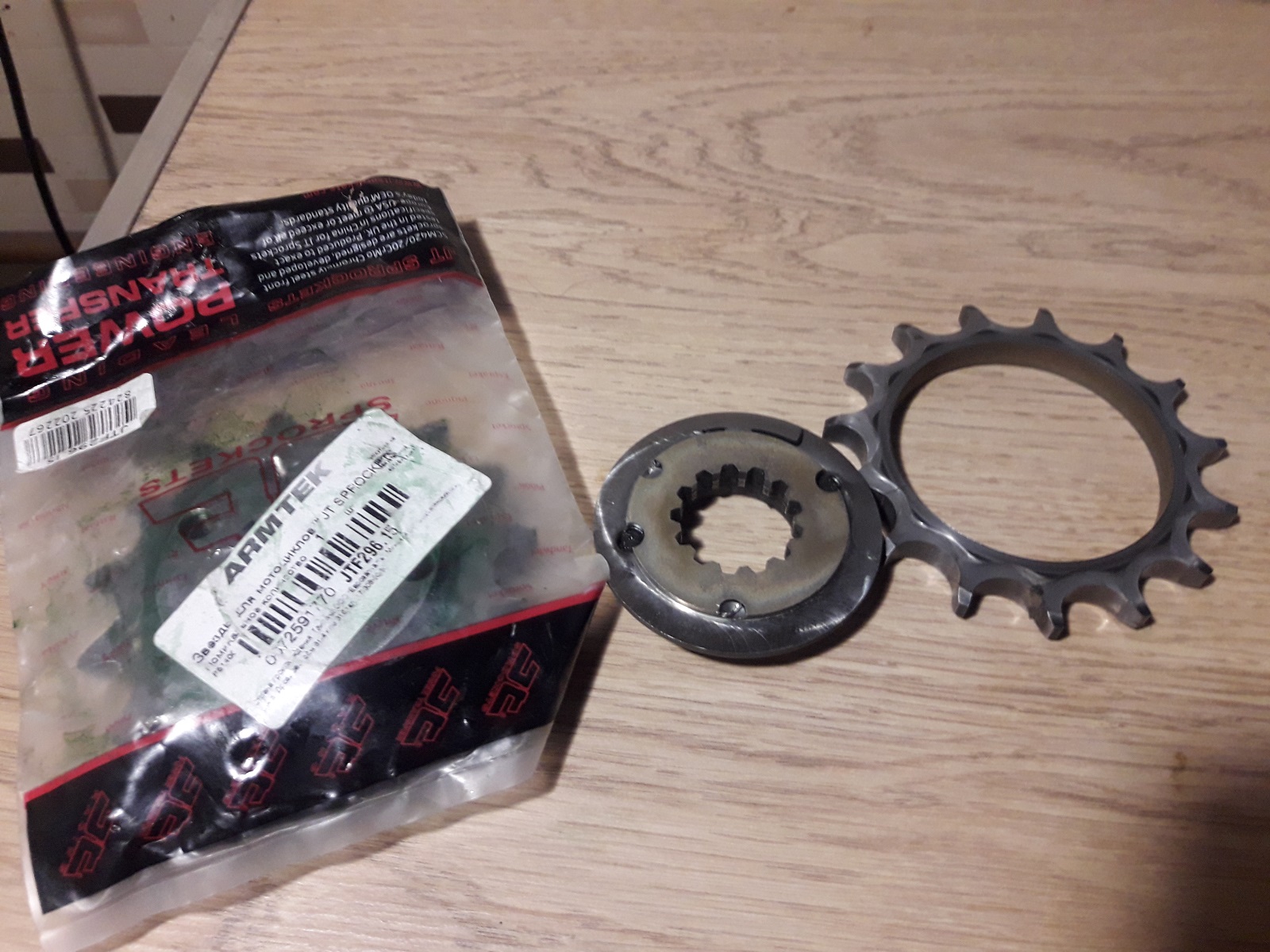

Грубо говоря, из отработавшей свое звездочки, (космическими) неведомыми простым смертным методами был изьят кусок, и вварен в только что купленную.
Изъят потому что впадлу шлицы резать.
Когда то никто из наших инженеров программистов не смог разгадать секрет японских шлицев с эвольвентным профилем.
Наши советские и прочие ГОСТы не проканали.
Видимо у япошек около-амеровская дюймовая мерительная система....
Шаблоны либо не лезли на вал, либо болтались на нем.
В звезде "доноре" был приварен самодельный добавочный венец который более менее подошел.

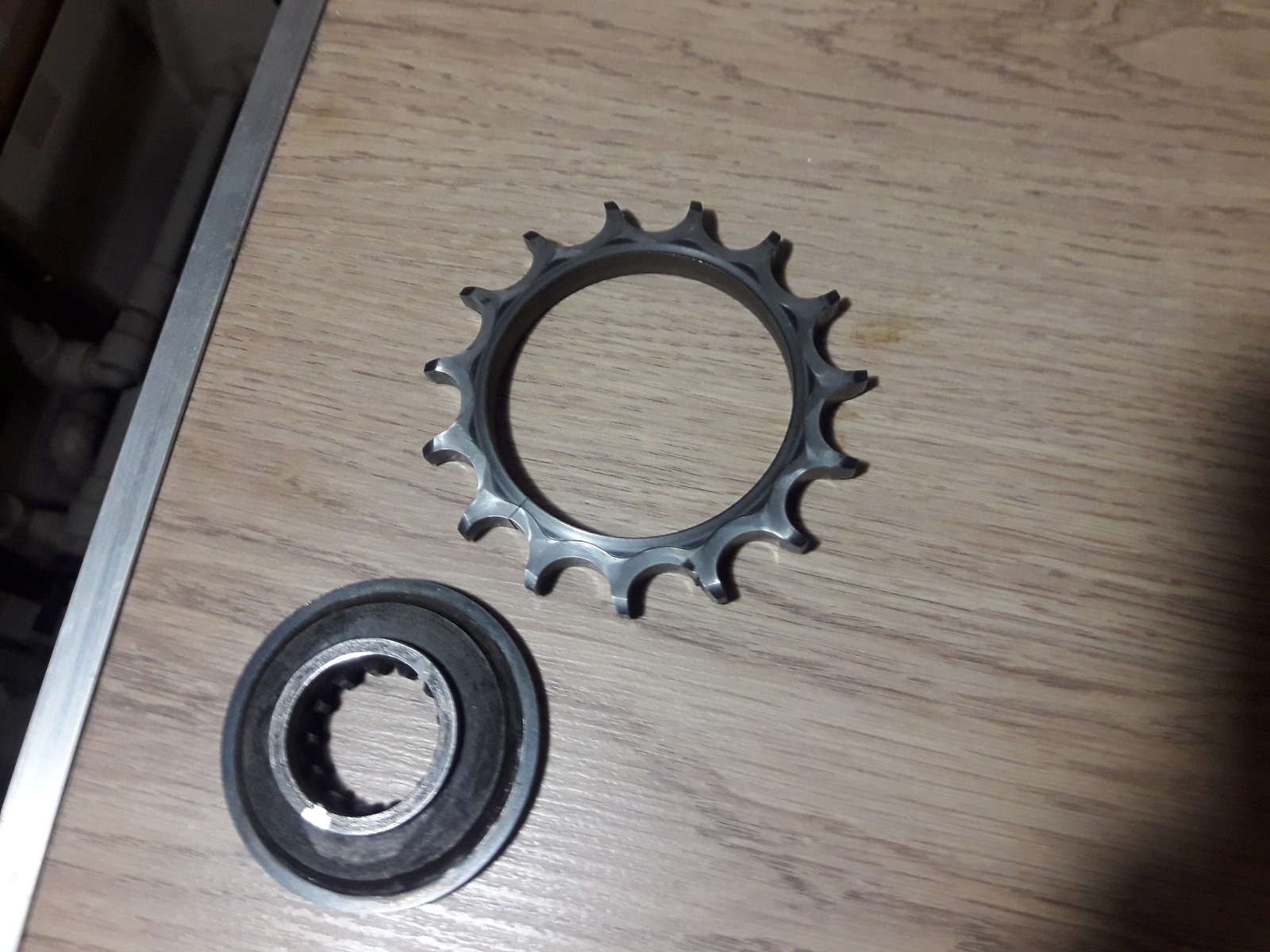

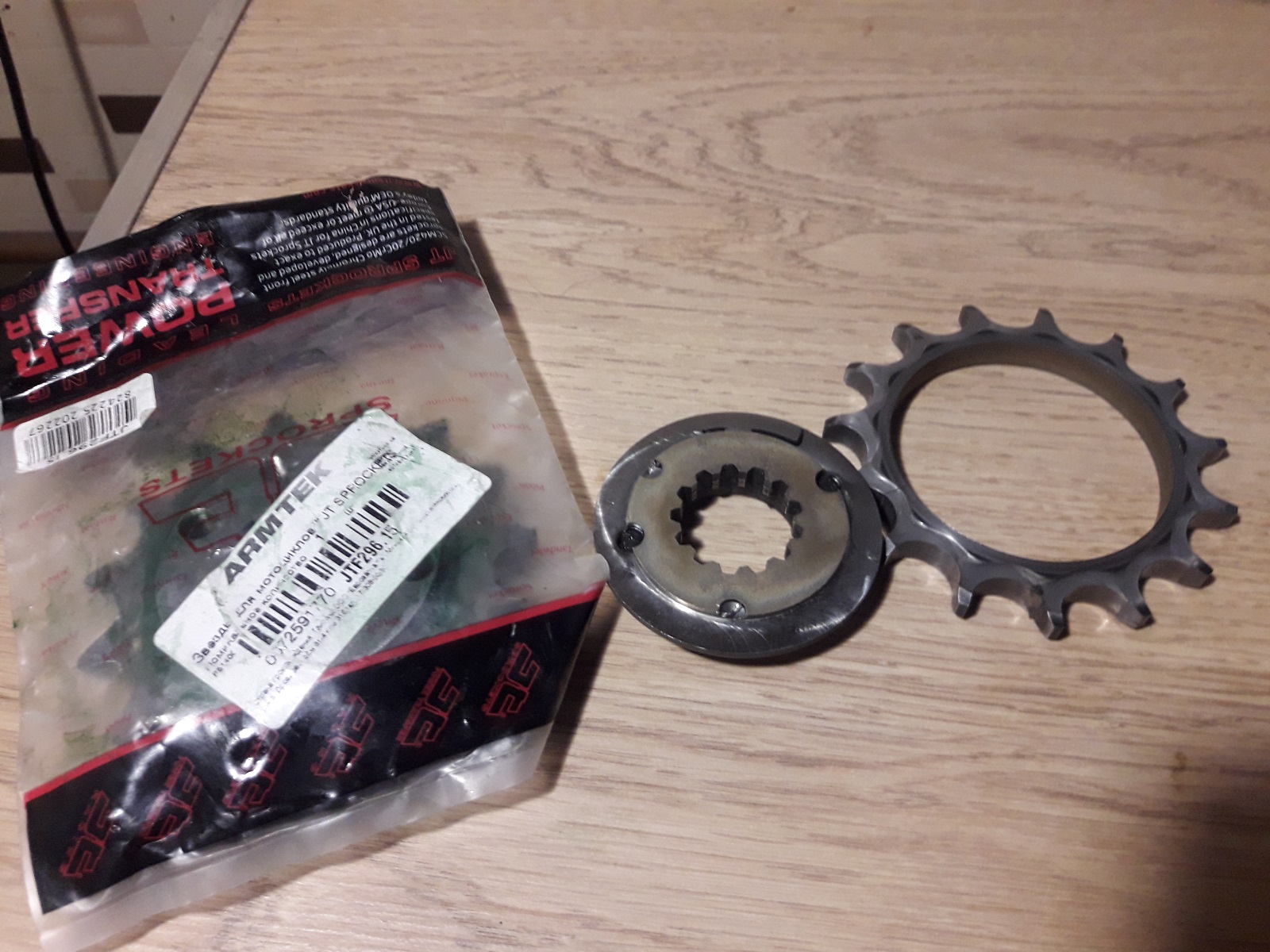

Сейчас не парюсь, вырезаю добавочный "кусок" прямо из оригинальной пришедшей в негодность по внешнему зубу звезды.
Для чего ?
А для того чтобы исправить известный на трех моделях мотоциклов Хонда косяк японцев, которые сделали мотоцикл для ралли Париж-Дакар с креплением звезды чтобы пилот в пустыне ее влегкую менял а потом выбрасывал на финише весь мотоцикл на свалку...
И впоследствии пустили его с таким косяком в серию для гражданки.
Мотоцикл получился неубиваемый....
Кроме вала на котором сидит ведущая звездочка крепящаяся хлипенькой шаЁбочкой....
Болтающаяся и заменяемая каждые 10 - 12 тыс.км звездочка иногда у камрадов "съедала" шлицы на валу, который один и несменяемый.
Я этот вопрос сразу после покупки моцика попытался решить и решил.
Расширил так сказать звезду на валу во все стороны.
На всю ширину вала.
С одной стороны вваривается расширительный кусок с выходом-посадкой на вал где уже кончились шлицы до самого сальника, со второй прикручивается "стакан" с плотной посадкой на вал по верхушкам шлицев.
Надо только два отверстия с резьбами добавить.

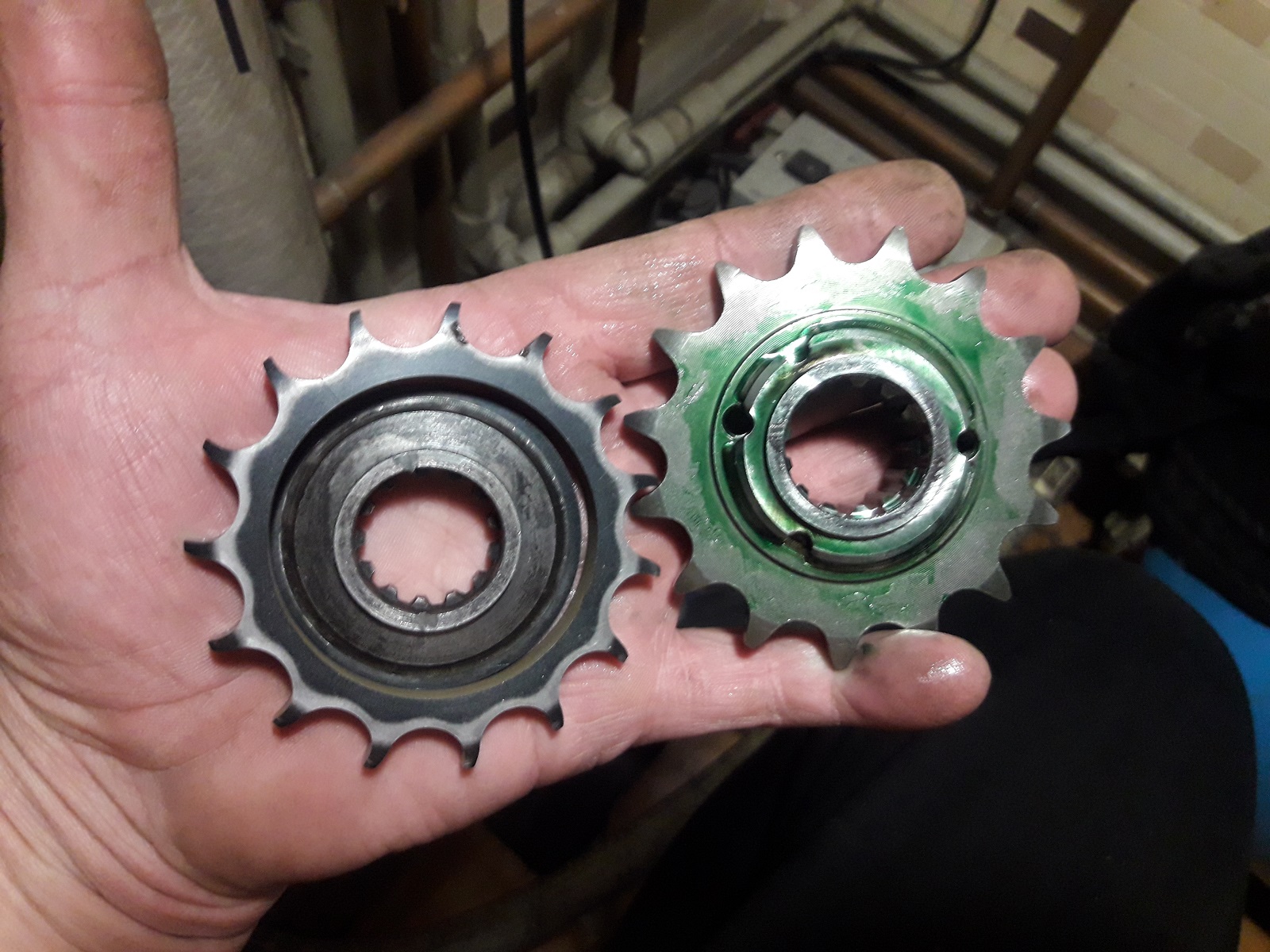

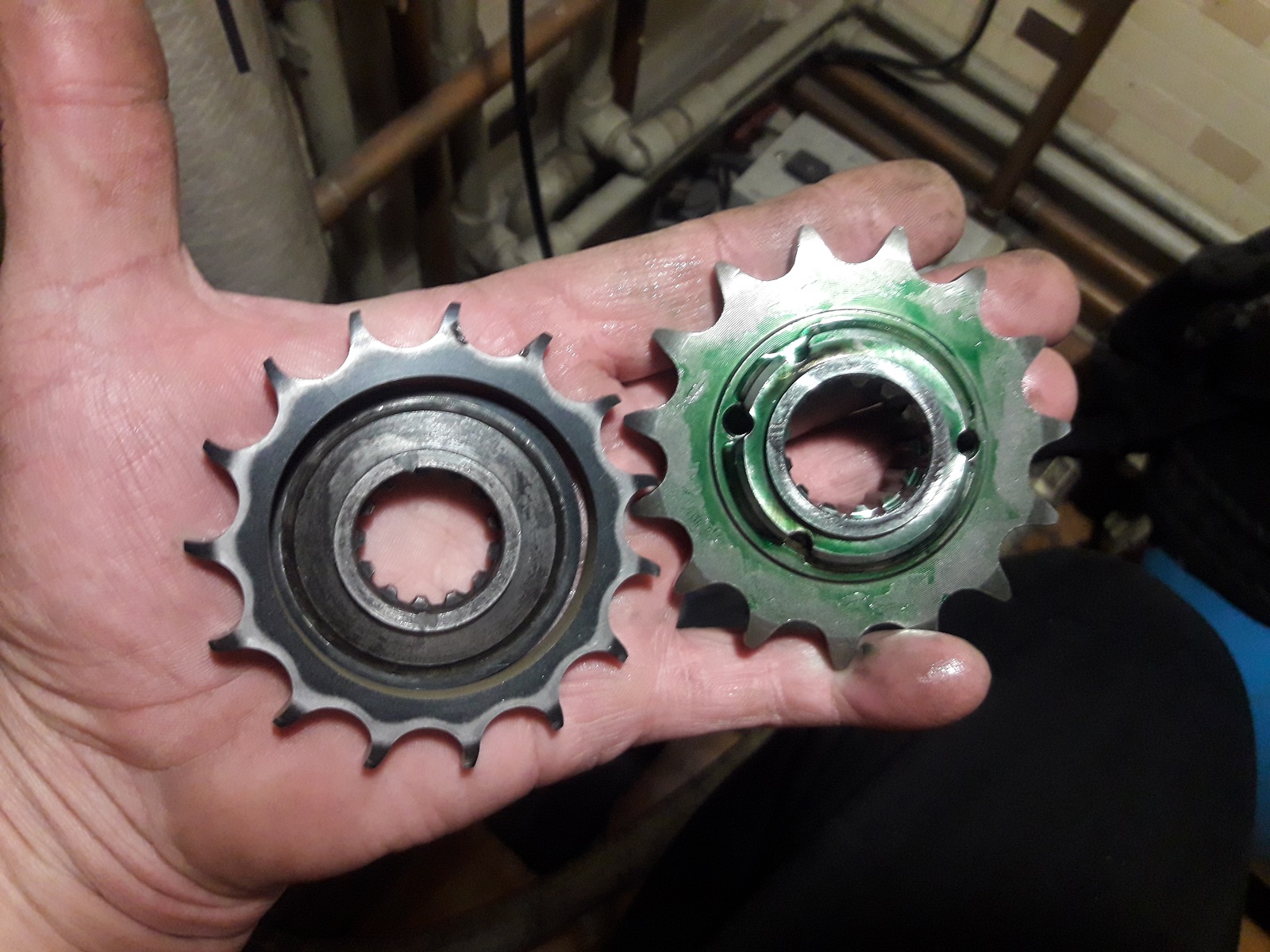

Новоипеченная звезда зеленая, потому что залита консервацией.
Понадобится через лет пять.

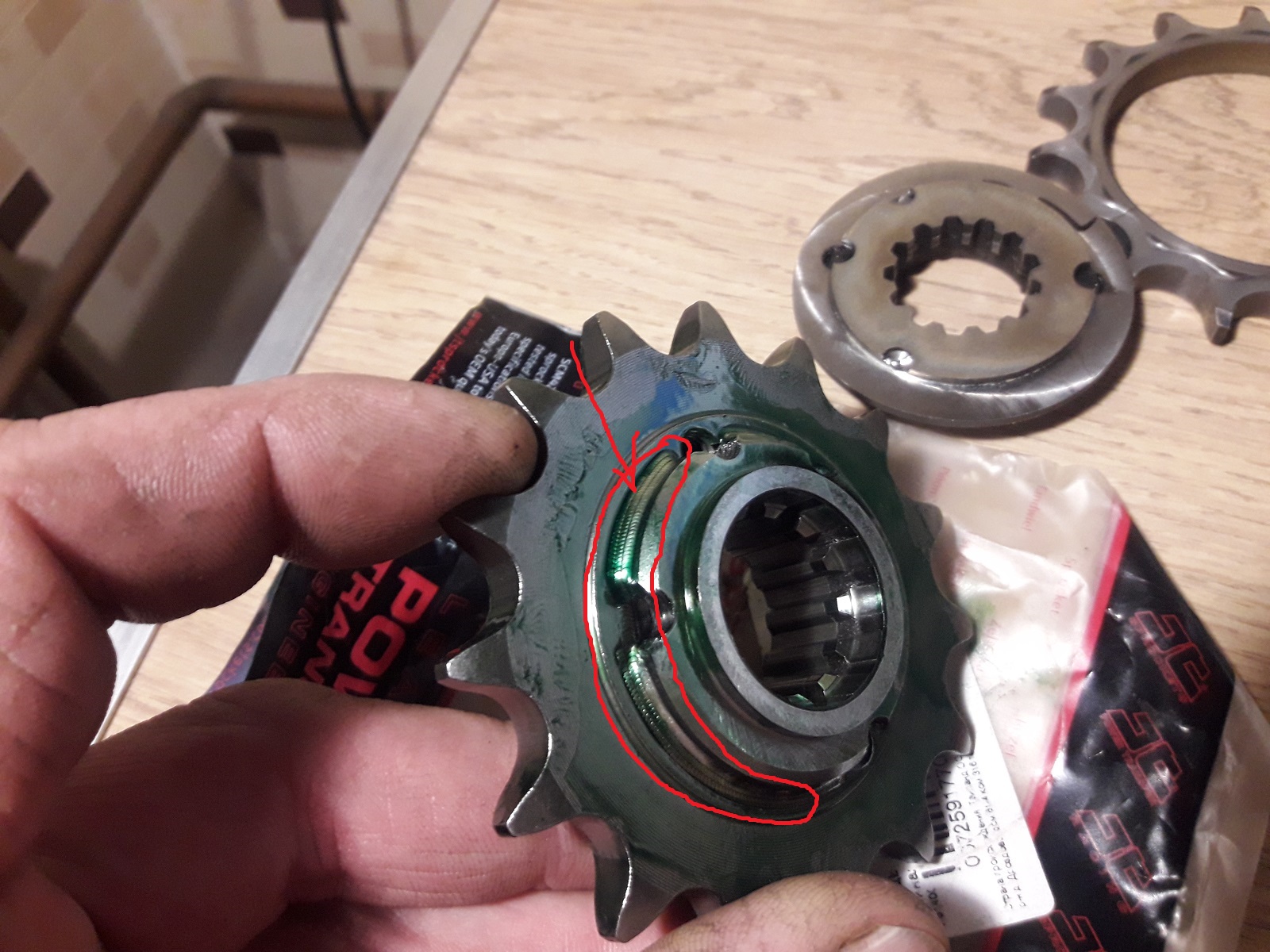

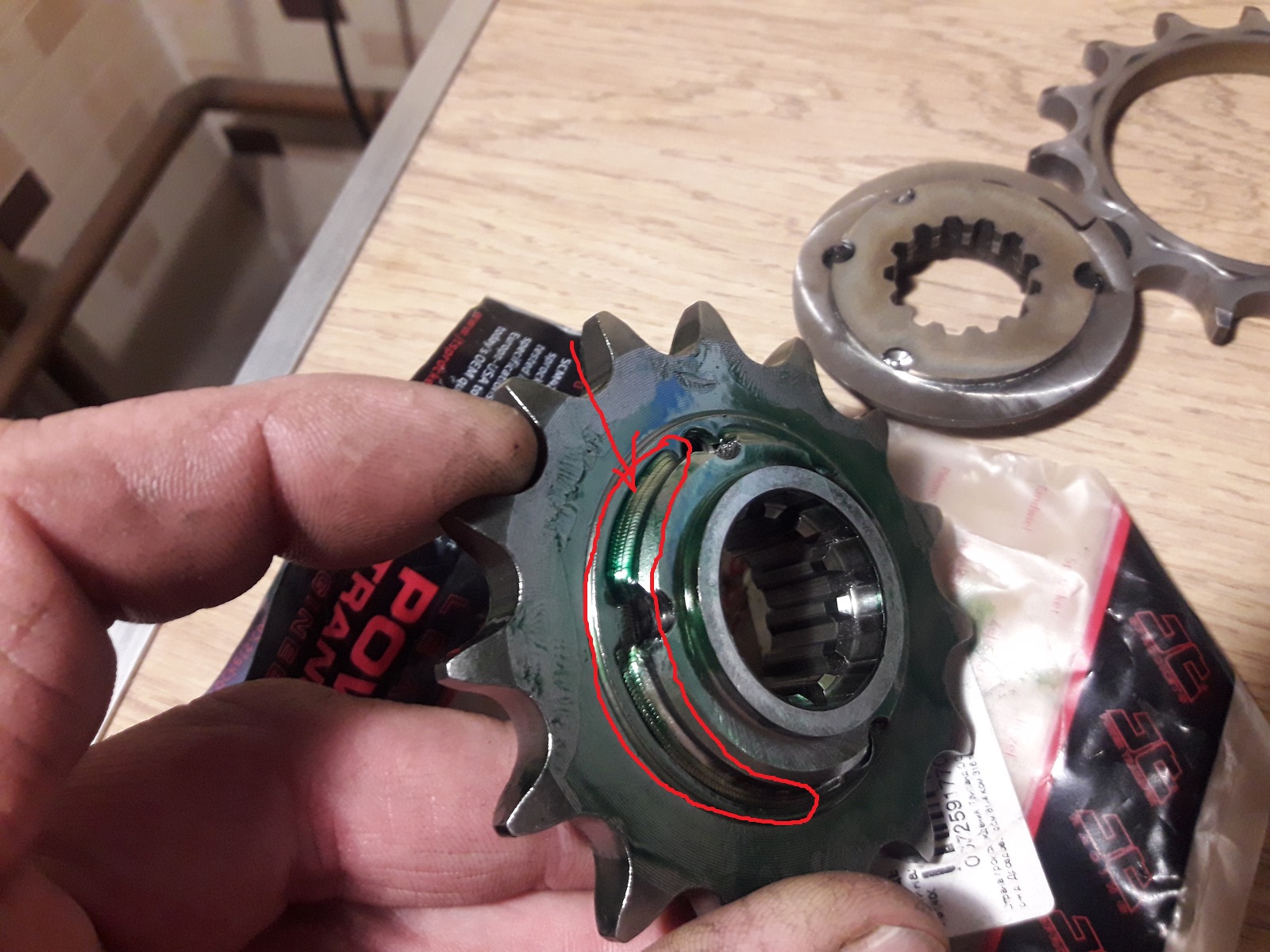

На первом и третем фото кому интересно присмотревшись можно увидеть (космический) змееподобный твердосплавный сварочный шов, проложенный лазерной сваркой.
В "звездных войнах" наверное такими же (только малёха потолще) людцы друг дружку на части резали.

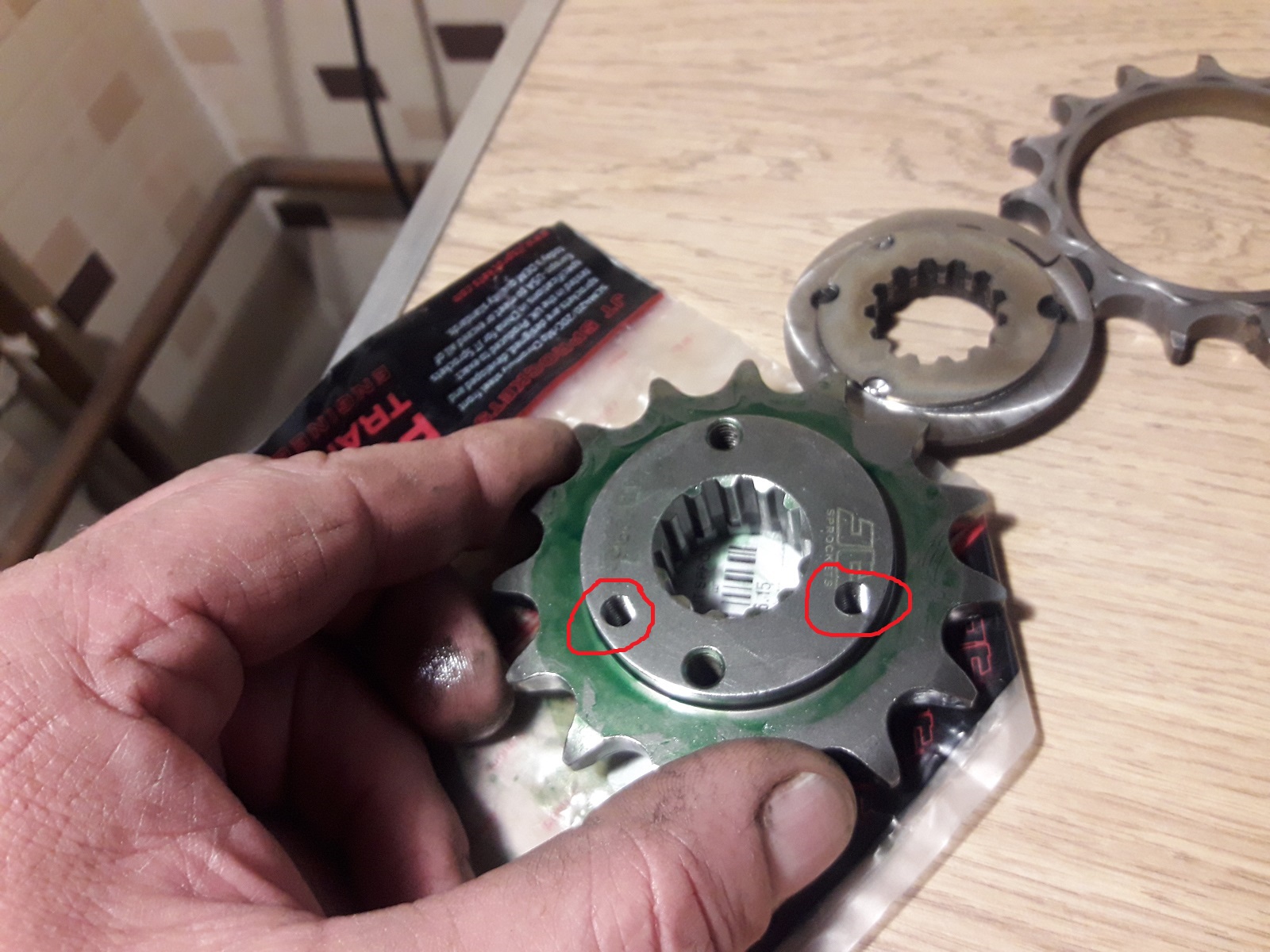

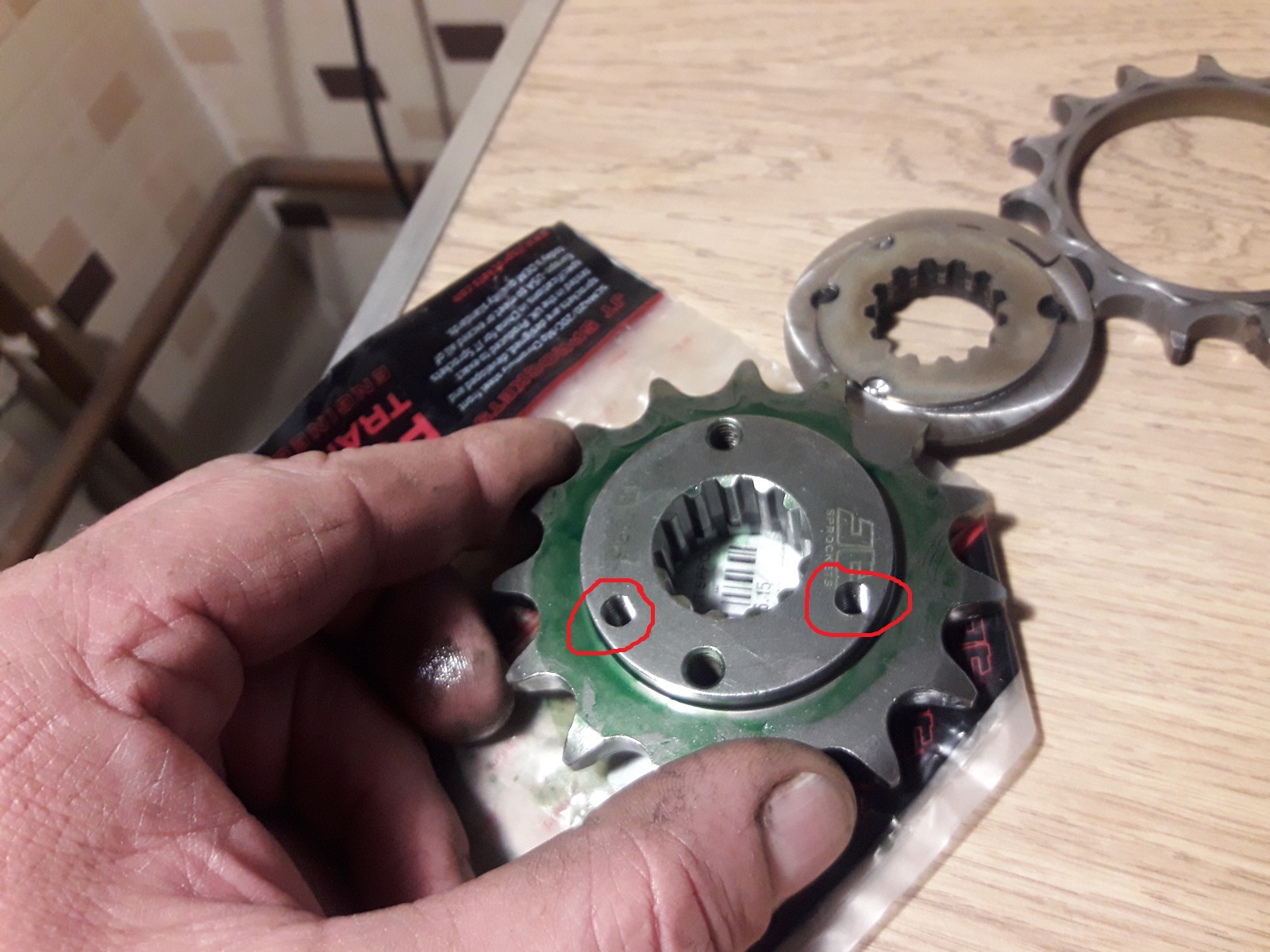

На четвертом фоте пробуравленные отверстия и (космическими методами) нарезанная в них резьба, в детали с поверхностной цементацией.
Грубо говоря, резьба нарезанная в напильнике. Или считай что почти в куске стекла. Алмазы в общем в энтом деле рулят.

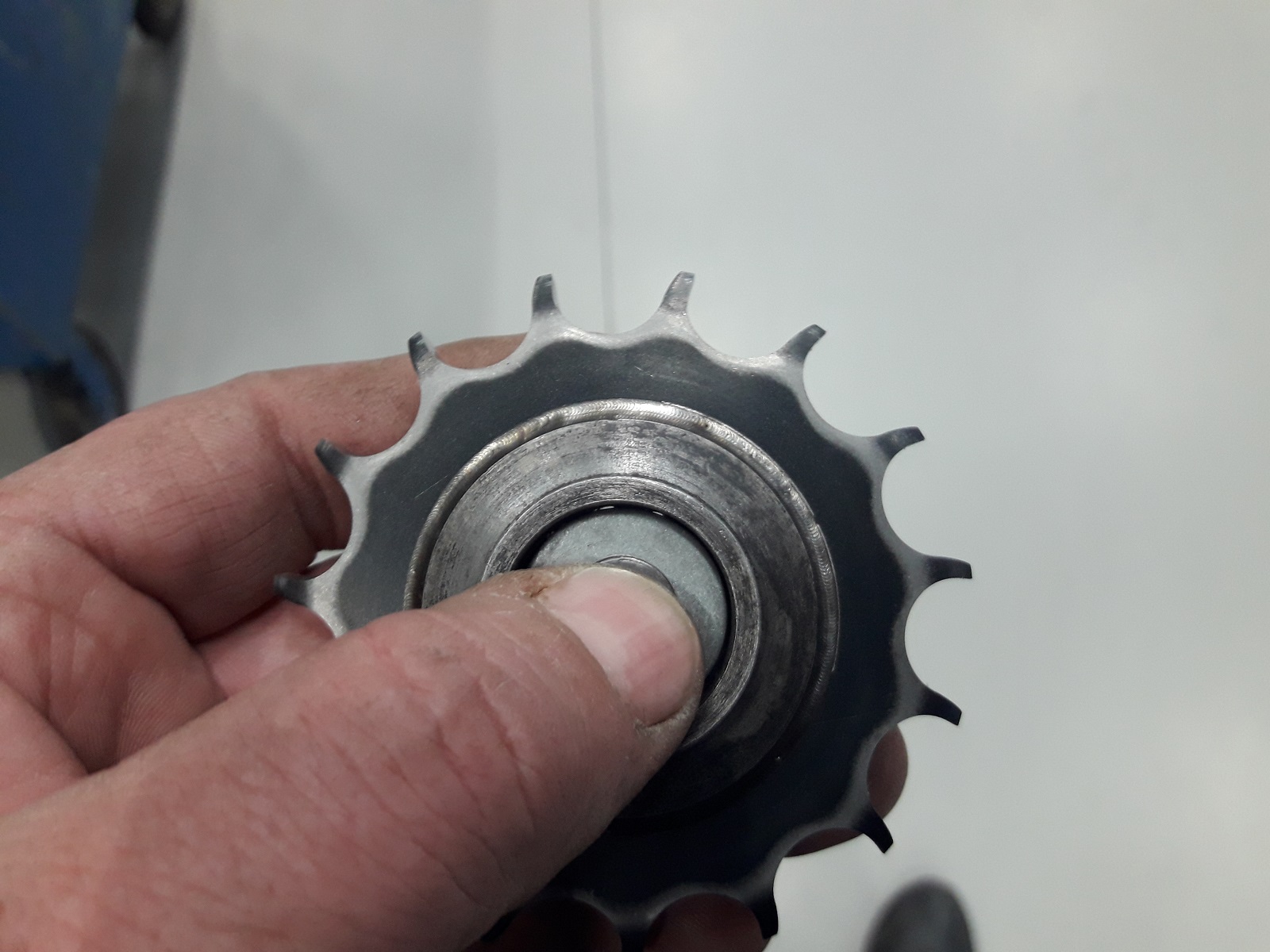

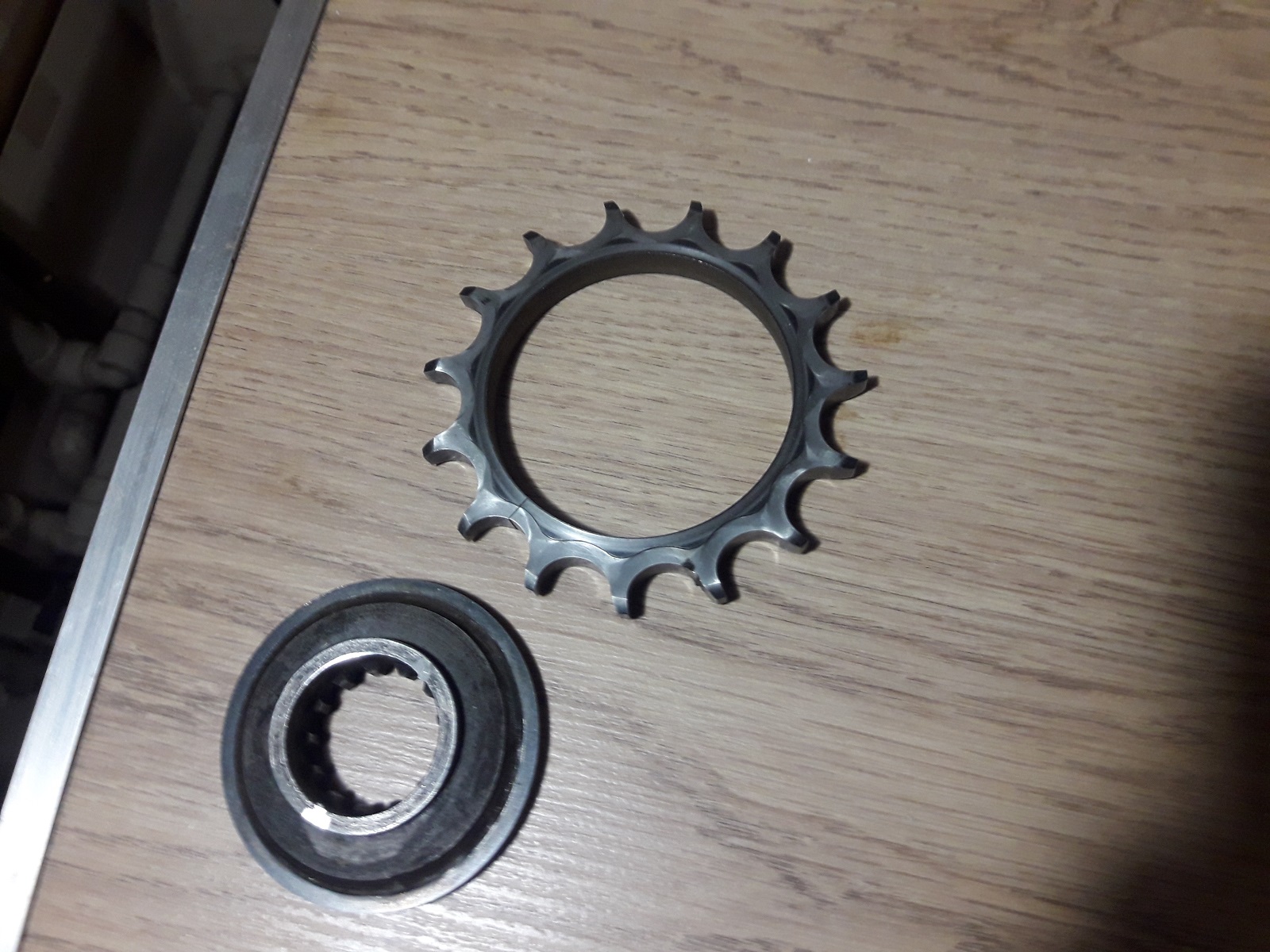

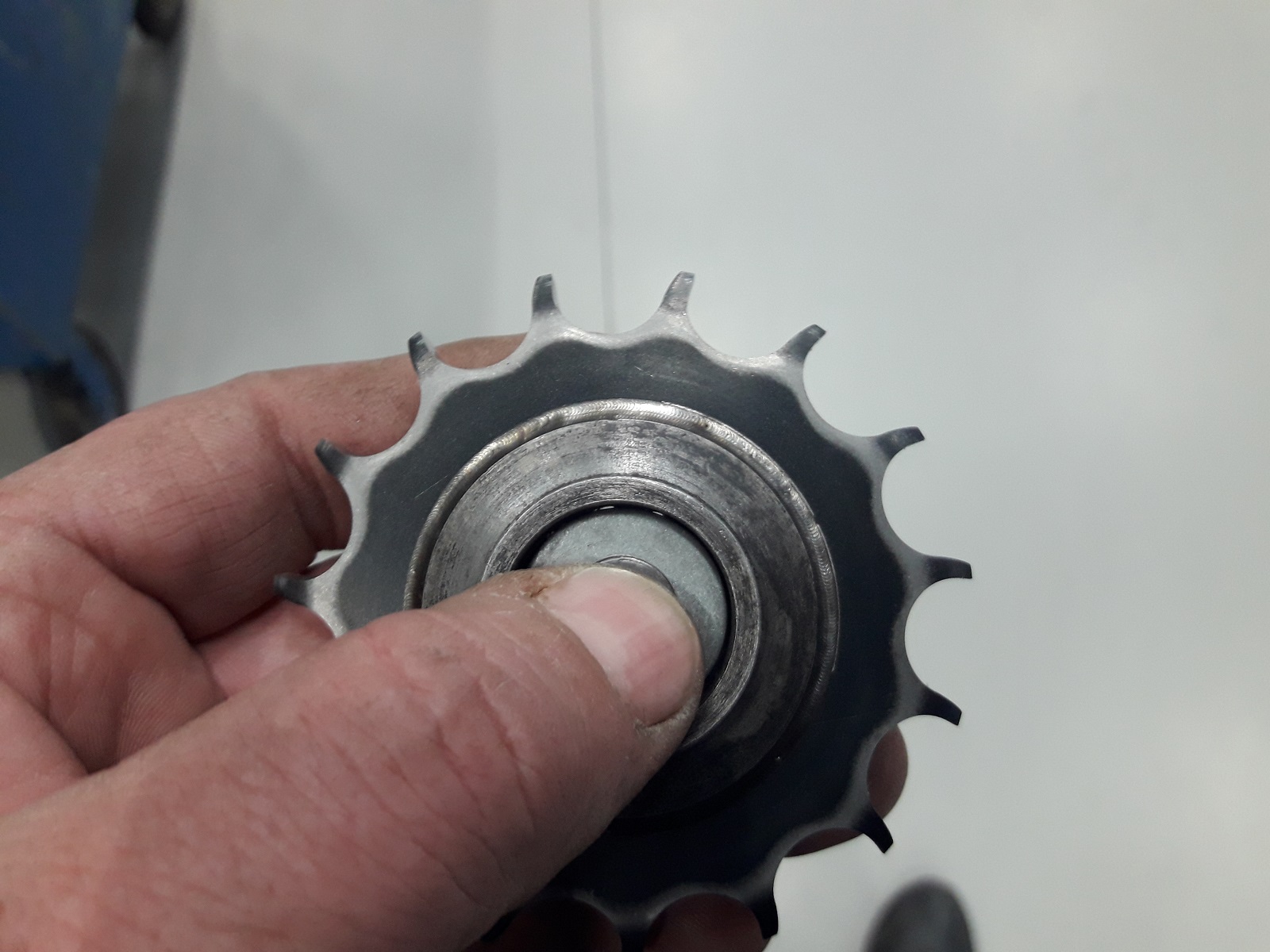

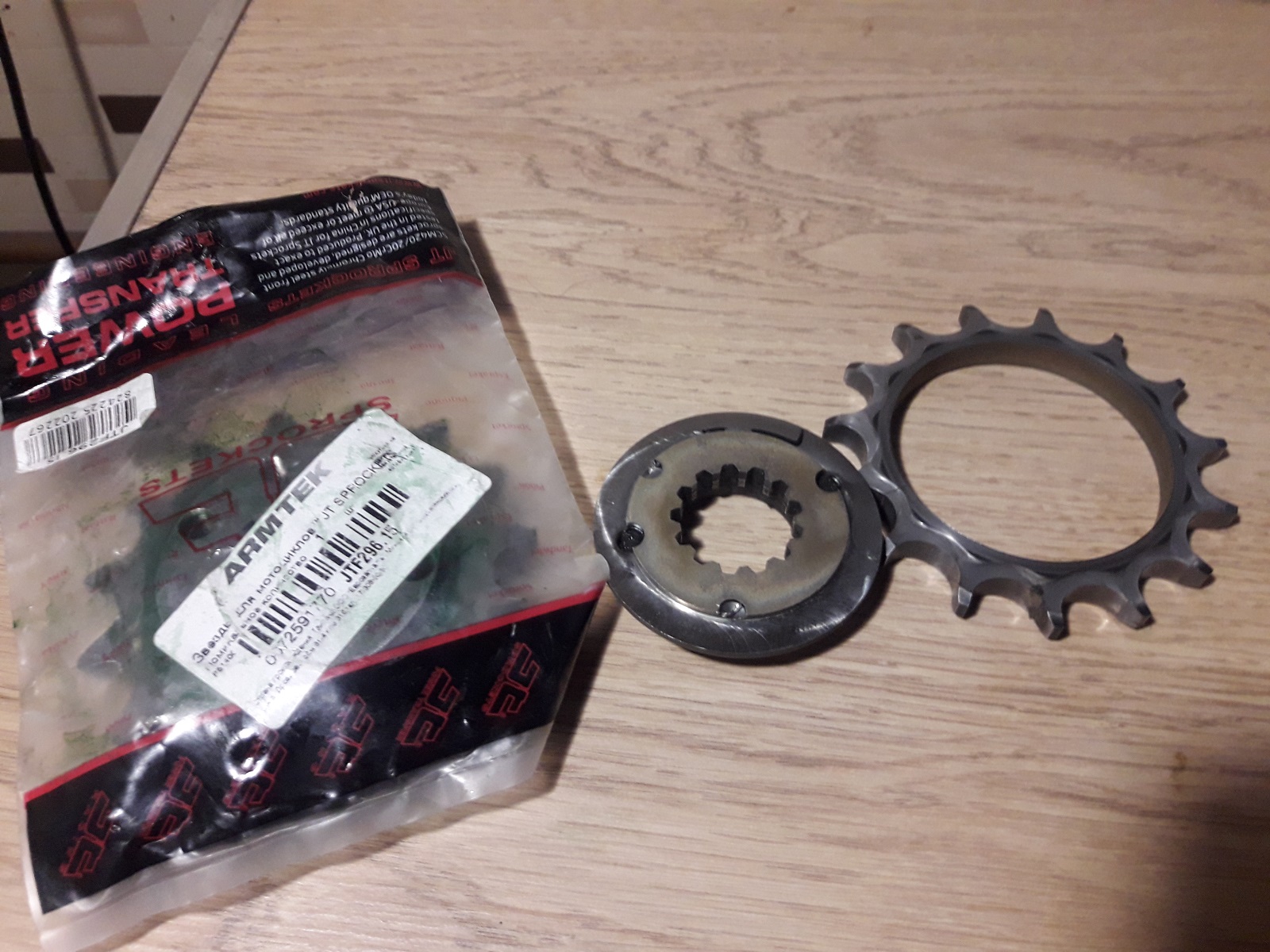

Вот в 1919 году звезда от которой сегодня отрезан кусочек для новой...
Прошла где то 12-15 тыс. км. по асфальту да бездорожью и сдохла....
