Устройства для измерения НСП.Хронографы и пр.

[116aavl]

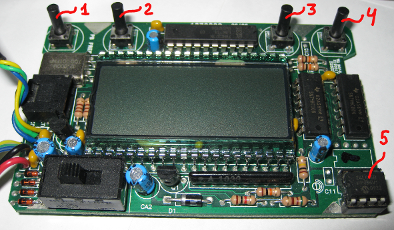

Порывшись в интернете нашол:

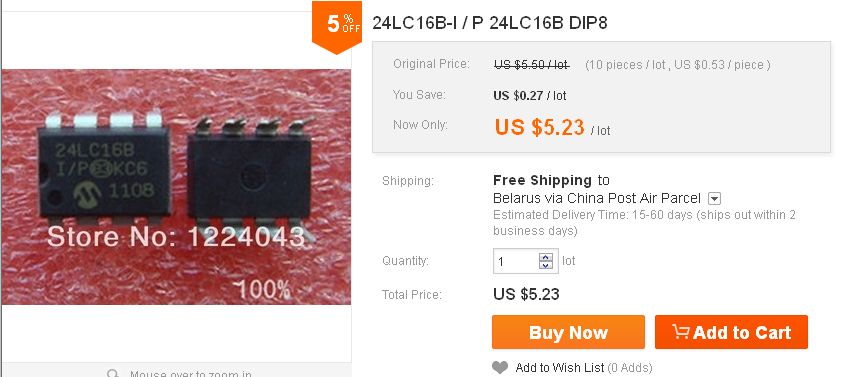

Микросхема недостающая

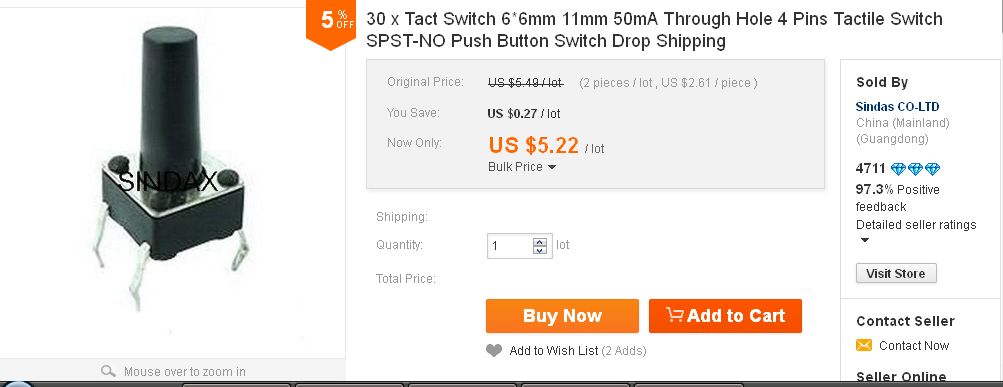

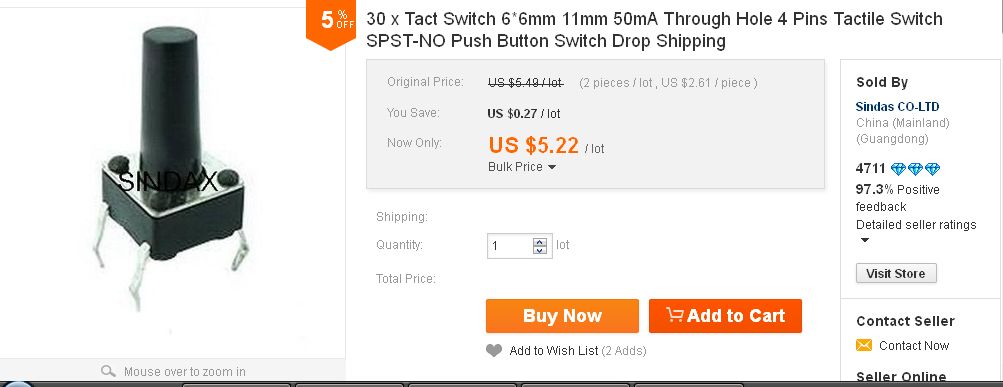

Кнопочки

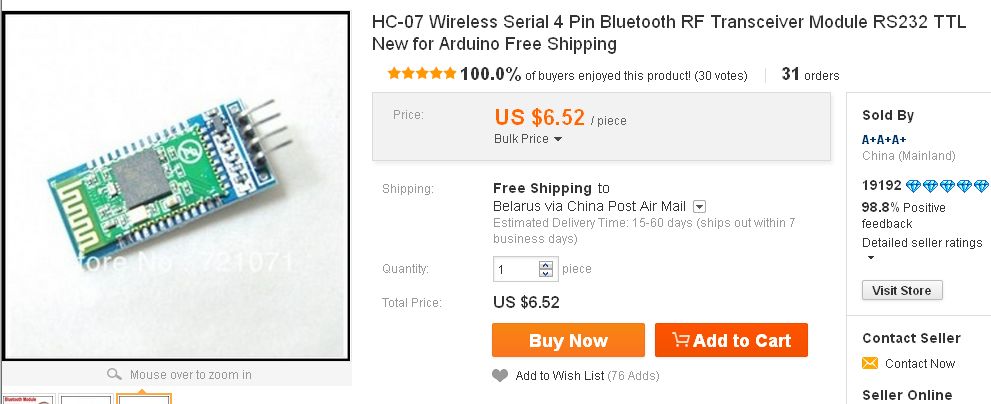

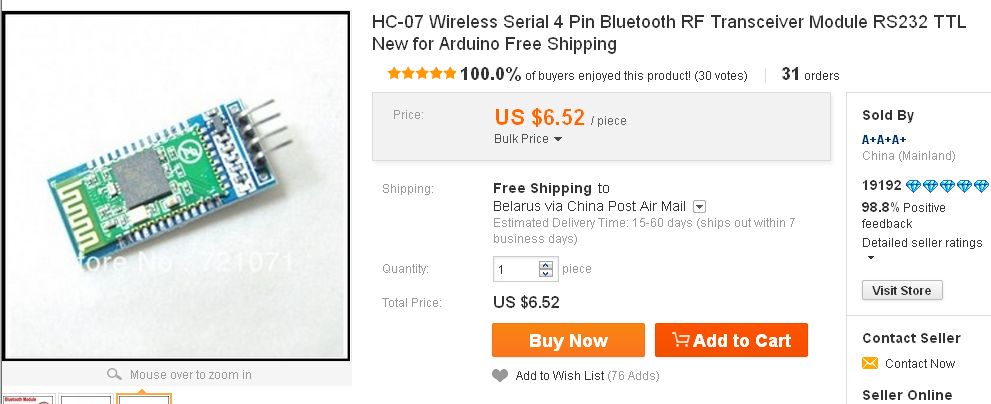

А теперь ништяки, которые не предлагает производитель хрона - приблуда, чтобы подключить по блютузу к нотбуку или смартфону. Питается от 3,7в поэтому надо еще аккум 18650 до кучи.

Ну и распиновка DATA кабеля


Ну и прогу-терминал для ведроид скачать Cсылка скрыта. Для просмотра зарегистрируйтесь на форуме или войдите на форум., а в винде Hyper Terminal в стандартных есть, правда под 7-кой нет.

[116aavl]

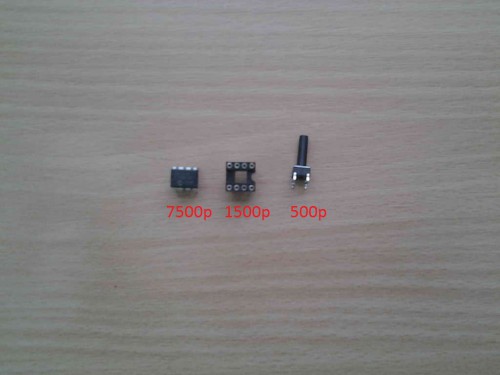

Был сегодня на радиорынке на Жданах - прошолся по ларькам на улице и в одном месте сразу купил весь апгрейд-пакет для перевода бэтты в гамму, для перевода альфы в гамму еще +1 кнопочка за 500руб надо. В выходные буду делать опыты.

[алкоголик]

При таком ценовом диапазоне, этот хрон должен стоить около 50 уе, включая работу. Скопируй плату, детали и на всеобщее, так сказать.

[116aavl]

Говорят, что их с 70-х годов клепают без изменений - это не так, вот смотрите старая элементная база

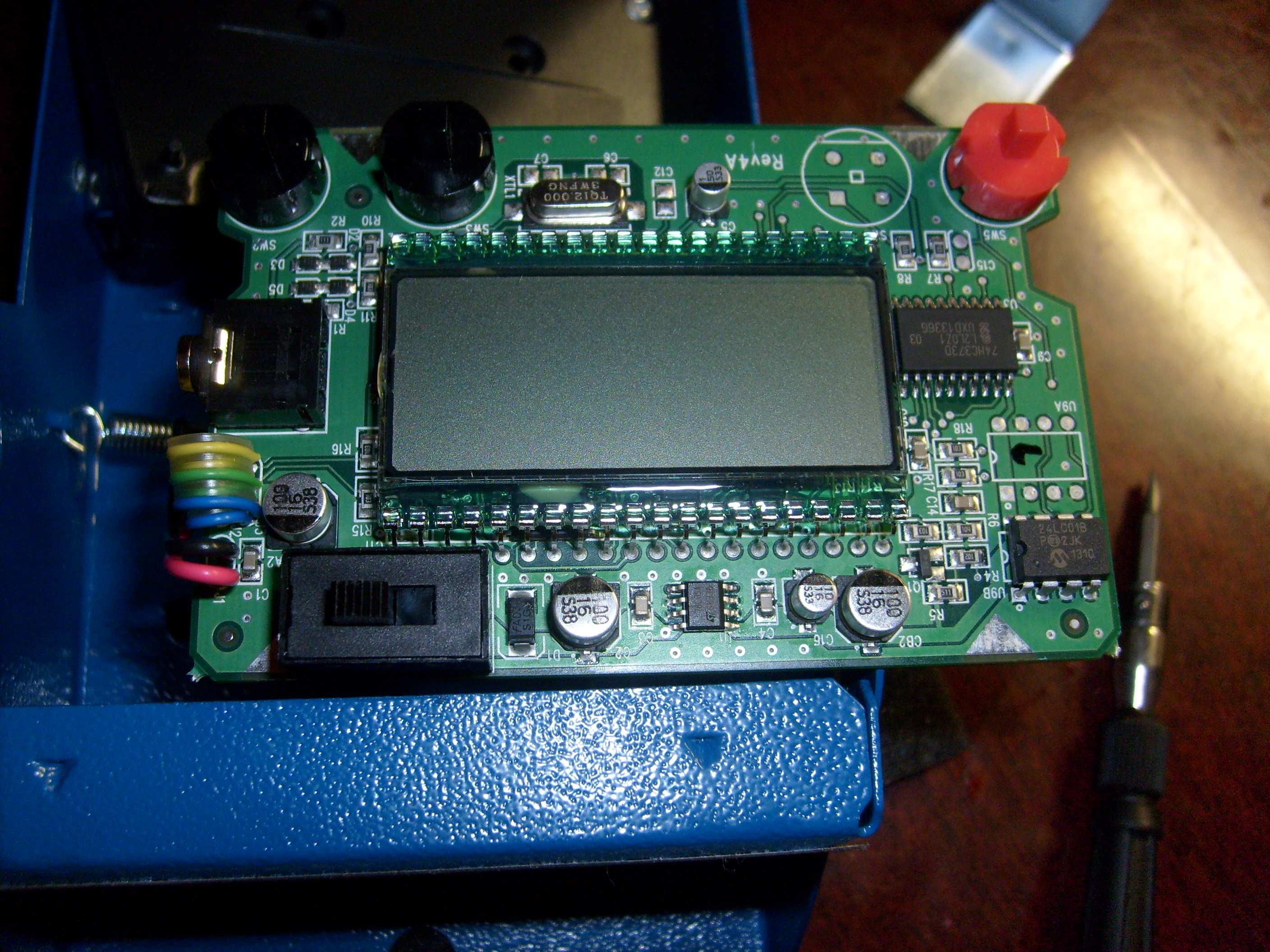

а вот в моем такая вот плата, уже на современных кондерах, резисторах и диодах и справа от ЖКИ чип памяти такой как на DDR планках в компах стоит, вместо 2-х старых

[oxotneg]

Весь секрет как пишут асошиайцы и коконатцы не в элементной базе и её покалениях, а в самоюстирующихся линзах на фотодатчиках скопируя его получиться , но копия будет работать поганей самого распоследнего хрона с барохолки. Недаром он самый популярный в мире хрон у заморских коллег до сих пор экземпляры начала 90х верой и правдой служат. Его можно тока застрелить да ито производитель высылает застрелянные компоненты. Недостаток один ,что весь обвес ,превращающий его в чудо стоит весьма дороже базовой коробчонки и за эти деньги можно думать о магнетоспиде.

[116aavl]

Говорят, что их с 70-х годов клепают без изменений - это не так, вот смотрите старая элементная база


а вот в моем такая вот плата, уже на современных кондерах, резисторах и диодах и справа от ЖКИ чип памяти такой как на DDR планках в компах стоит, вместо 2-х старых


так называемые СМД элементы. В случае с данным девайсом-благо, а вот в моем при отстреле выносило бы пол-платы, восстановление было-бы гемором редким, отказался в свое время, хотя и не дороже.
Надо как-нить в живую посмотреть..

[tov.starshina]

Парни,может ли кто купить и переслать индикатор для хрона?
Нужен BA56-12 SRWA Q
весь Витебск объездил,нет нигде,даже под заказ...

[oxotneg]

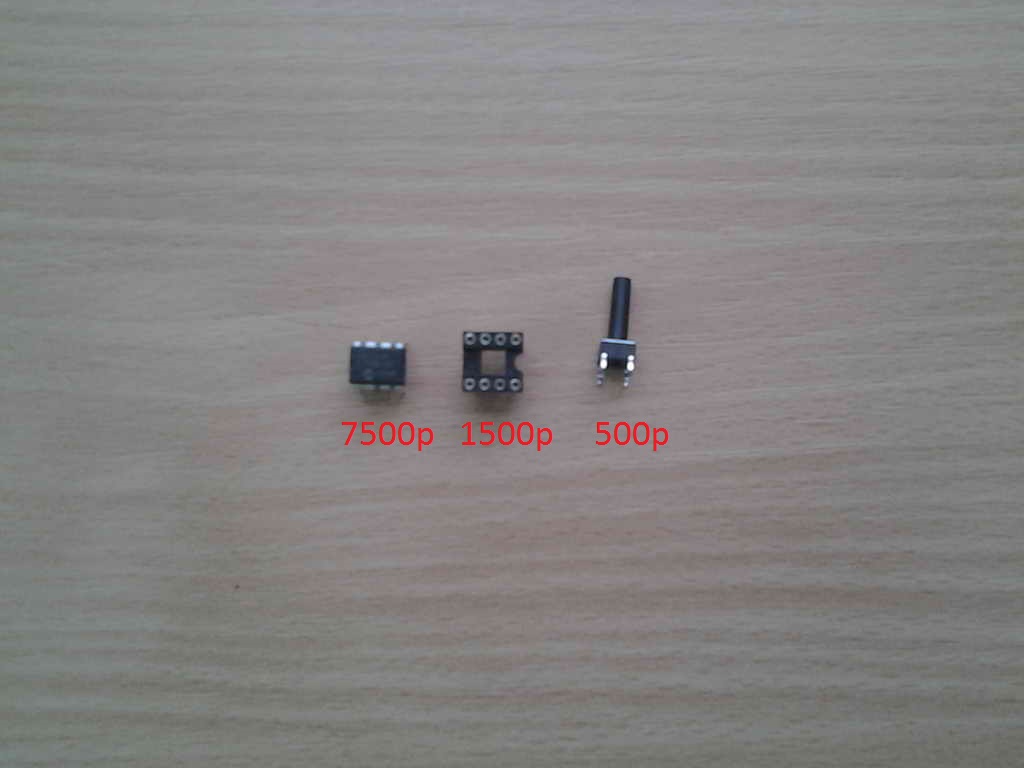

Был сегодня на радиорынке на Жданах - прошолся по ларькам на улице и в одном месте сразу купил весь апгрейд-пакет для перевода бэтты в гамму, для перевода альфы в гамму еще +1 кнопочка за 500руб надо. В выходные буду делать опыты.


Ну как прошел Upgrade? Страйкболисты не обманули?

[Aviator73]

Друзья, решил засветиться в этой теме. Натолкнулся в инете Cсылка скрыта. Для просмотра зарегистрируйтесь на форуме или войдите на форум. на схему простого хрона, причем автор - наш земляк из Минска. Деталей в нем совсем нифига - проц, индикатор, пара фото и светодиодов от каких-то оптопар из принтера и три резистора. Конструкция выходного дня, так сказать.











Схему изменил, т.к. не нашел нужного проца - Tiny2313. Под руки попала Mega8, благо автор дал исходники, так что перекомпилить под другой проц делов на 1 минуту :)
Батарейка - двухбаночная липошка от авиамодели, 320мАч. Осталось сделать корпус и можно юзать :)
Т.к. Профессор что-то тянет с заказом и стрелять не из чего, то проверял старой доброй школьной стрелялкой - трубочка от ручки и бумажка в слюнях вместо пули :) 24 м/с показывает :)

[prof3ss0r]

Отличный получился карманный "хрончик" - в пачку Мальборо его засунуть. А лучше в модер интегрировать.

[ggoblomov]

Интересная штука! А как откалибровать,ведь это главное,насколько я понимаю? Вот есть у меня один,так сбоит и сбоит,и верить не могу...

[Aviator73]

Интересная штука! А как откалибровать,ведь это главное,насколько я понимаю? Вот есть у меня один,так сбоит и сбоит,и верить не могу...

Калибровка конечно была бы желательна, точнее корректировка программы. Но как ее сделать без эталонного поверенного прибора? Приходится полагаться на математику компилятора, стабильность частоты внутреннего тактового генератора микроконтроллера. Думаю, что для любительских целей точность достаточная. Жаль, что пока опробовать не могу на реальной пневме...

[ggoblomov]

У знакомых хотя бы газобалонного пестика нет? Маятник надо городить. Баллистический. Вот,думаю,какая точность может быть,при стрельбе в маятник,достаточная ли для того,чтобы проверить мой хронограф,или толку нет...

[luka]

Весь секрет как пишут асошиайцы и коконатцы не в элементной базе и её покалениях, а в самоюстирующихся линзах на фотодатчиках скопируя его получиться , но копия будет работать поганей самого распоследнего хрона с барохолки. Недаром он самый популярный в мире хрон у заморских коллег до сих пор экземпляры начала 90х верой и правдой служат. Его можно тока застрелить да ито производитель высылает застрелянные компоненты. Недостаток один ,что весь обвес ,превращающий его в чудо стоит весьма дороже базовой коробчонки и за эти деньги можно думать о магнетоспиде.

Ни каких там самоюстирующихся линз нет и фотодатчики самые обыкновенные. Линзы простейшие, формируют определенный сектор охвата. Прибор будет только радовать своего своего владельца точной и стабильной работой. Хочешь работать в помещении - не включай люминисцентных ламп, только накаливания, а еще лучше сделать подсветку полоской светодиодов с питанием на 12в, 2 шт Рассеииватели из комплекта нужны в помещениях, иногда и на улице. Сабж весьма конкурентоспособен.

[ggoblomov]

Это как так глюкануло,что фотографии поменялись??? См.выше...
