Есть ли альтернатива подвижному моноблоку при установке оп

[duelera]

охотник добыл песца,
ради шкурки, не ради мясца.
мораль сей басни такова:
кому песец, а кому и пи..дец!

[Kras]

охотник добыл песца ... и пи..дец!

Как говорится: ни себе, ни людям. А по сути темы, уважаемый, есть, что сказать, а другим почитать?
Правила форума: пункт 4.1: "Не одобряются попытки обратить внимание на низкий уровень знаний какого-либо участника форума либо высмеивать его убеждения и образ мысли."; пункт 5.6:"На форуме запрещены... сообщения не по теме".

[Kras]

Для обоснованности вышеприведенного обобщения хочу сослаться на статью 2012 г. родственного украинского сайта, в которой говорится о том, как увеличить "живучесть" оптического прицела для ППП самостоятельно.
[Этот материал является объектом авторского права сайта inway.com.ua]

"В большинстве случаев проблема выживаемости заключается в том, что при отдаче линза бьётся об кольцо и, как следствие, крошится. Для того чтобы решить эту проблему необходимо установить прокладку между линзой и кольцом. Подобным образом было усилено три прицела, которые не плохо себя чувствуют на таких винтовках магнум класса, как МР513 и Хатсан 125.

Понадобится: прозрачный силикон, суперклей, лак, тонкий лист какой-нибудь пластмассы (желательно не прозрачный, хотя подойдёт и разрезанная пластиковая баклажка), циркуль с иголкой вместо грифеля, металлическая пластина, толщиной 1-1,5 мм, ватные палочки, мягкая кисточка, спирт.

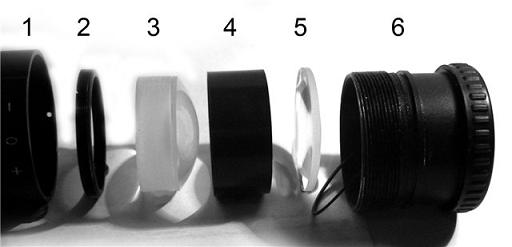

1. Выкручиваем окуляр из корпуса прицела и разбираем его (Рис.1 с указанием частей).
1.1. Кольцо фиксации линз 2 может быть залито лаком. Чтобы его выкрутить, необходимо разогреть резьбу. Это можно сделать с помощью свечки или газовой плиты. При нагревании будет слышно характерное потрескивание – это прогорает лак.
1.2. Далее из металлической пластины нужно сделать “ключ” (Рис.2), чтобы выкрутить кольцо 2. Можно сделать пропил, что бы пластина легла в прорези на кольце и при выкручивании не цеплялась за внешние стенки окуляра.
1.3. Во избежание царапания линзы при срыве ключа вырезается кружок из бумаги, который прислоняется к линзе.
1.4. Выкручиваем кольцо и вынимаем внутренности.

2. Изготавливаем и устанавливаем прокладку (Рис.3).
2.1. Вырезаем прокладку из пластика c помощью циркуля.
2.1.1.Вырезаем внешний диаметр, равный диаметру линзы.
2.1.2. Вырезаем внутренний диаметр, который может быть меньше на 1 мм. Если прокладка будет выступать, при использовании прицела это будет не заметно.
2.2. Приклеиваем пластиковую прокладку к кольцу или к линзе суперклеем.
2.3. Торцы линз и прокладки зачерним маркером или краской.

3. Собираем прицел обратно.
3.1. В корпусе окуляра 6 промазываем силиконом место для штатной резиновой прокладки
3.2. Устанавливаем резиновую прокладку и тонкую линзу 5.
3.3. Устанавливаем пластмассовое кольцо 4 и линзу 3. В кольце 4 есть специальная проточка под толстую линзу.
3.4. Очищаем внутреннюю поверхность линз (к которой после сборки окуляра не будет доступа) ватными палочками и кисточкой. Внешнюю поверхность можно будет очистить потом.
3.5. Вкручиваем на 2 оборота кольцо 2
3.6. Замазываем промежуток силиконом.
3.7. Затягиваем ключом кольцо и ждем, пока просохнет (при этом лишний силикон выдавливается).
3.8. Удаляем остатки силикона и очищаем линзы. Лаком промазываем резьбу. Готово.

4. То же нужно сделать и с входной линзой объектива, поскольку там тоже нет прокладки между линзой и фиксирующим кольцом.

При сборке может появиться проблема - во время затягивания фиксирующего кольца может выдавиться и растянуться штатная резиновая прокладка. В этом случае её можно заменить пластмассовой.
Ещё, возможно, придётся помучиться с фокусировкой при обратной установке в корпус. Но оно того стоит.".

Ну что, если кому-то пригодилось, нажимайте "лайк"!

[Kras]

И ещё...самые образованные подсказали нам, что существуют 'фирменные' кроны для мощной пневматики с акустическими развязками.

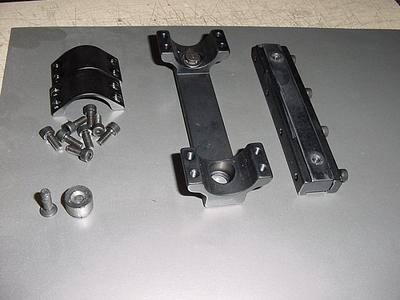

Поизучал я эту тему и пришел к выводу, что понятие "акустическая развязка" в отношении оптического прицела как таковое в природе отсутствует. Кто не верит, пусть попробует хотя-бы "погуглить". Акустическая волна в пневматике не при чем. Но вот "сотрясение" железа винтовки, возникающее от толчка поршня при спуске, а потом от удара поршня о цилиндр, ударов витков пружины между собой и стенками цилиндра, приводит к резонансу деталей прицела, вызывая его выход из строя. Для уменьшения такого "сотрясения" в некоторых системах моноблоков для крепления ОП между частями моноблока частично используются демпфирующие, антирезонансные резиновые прокладки. Например, в Dampa Mount используются резиновые втулки-шайбы на болтах, скрепляющих верхнюю и нижнюю платформы моноблока. По такому же типу в современных Хатсанах обустроена система поглощения колебаний ствола SAS (Shock Absorber System). Однако поглощение колебаний резиновыми втулками незначительно, так как соприкосновение металлических частей моноблока происходит в других местах (см. вложение).
В конструкции ZR-Mount в качестве компенсатора отдачи используются пружины, но эта система является одной из систем откатного механизма подвижного моноблока. А это, как говорится, уже совсем другая история... Причем очень дорогая!

[Kras]

По такому же типу в современных Хатсанах обустроена система поглощения колебаний ствола SAS (Shock Absorber System).

[Felix]

Вот еще дополню материал .
Это кронштейн на новых модификациях виновок gamo. Слева на фото видно, что он не цельный. В разрезе расположен демпфер из 2х силиконовых колечек (я имею ввиду не моноблок, а переходник ласта-ласта).

[Wasily777]

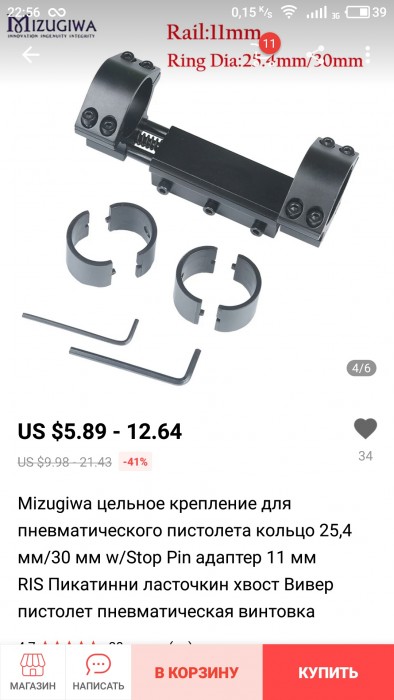

Лучшая альтернатива подвижному моноблоку (диановскому, за 100500 денег＋фиг найдешь), думается, - подвижный моноблок из поднебесной.

После копеечной доработки от Славки Лиепая, китайское поделие становится реальным шансом сэкономить пару прицелов

[Wasily777]

Собственно, допил крона от прибалтийского камрада：
Cсылка скрыта. Для просмотра необходима регистрация на форуме или войдите на форум.
