Насос ВД Webley в картинках

[116aavl]

Вспомнилось мне, намедни ,что валяется около года у меня в шкапчике нерабочий новый насос ВД Webley ,который накрылся при второй забивке тайпана до 250 атм . Было решено по -быстренькому отремонтировать , и предложить нашему айрганерскому сообществу в пользование незадорого . Заодно и отфотать неизвестную англицкую систему ,ибо информации по нему ноль.
Оказался почти полным аналогом "Axsor" ,о чем я в принципе догадывался .Правда с измененной упрощенной системой обратного клапана,,на мой взгляд в лучшую сторону ,более доступной для ремонта не требующей теперь при разборки ни тисков, ни газовых ключей . Для разборки достаточно набора шестигранников ,ключей 10 и 17, отвертки .
Тема про "Axsor" Cсылка скрыта. Для просмотра необходима регистрация на форуме или войдите на форум.
Немного о насосе - легкий 2066 гр ( FX - 2200 гр ),выше FX , два фильтра на выходе . Трубы магнитятся,качество ,шток 3 ступени нет ,окрашен полимерной краской , хорошо анодированый корпус , обработка всех деталюшек отличная . Правда ручки жестковаты
Ну и картинки ,можно сказать инструкция будущему владельцу

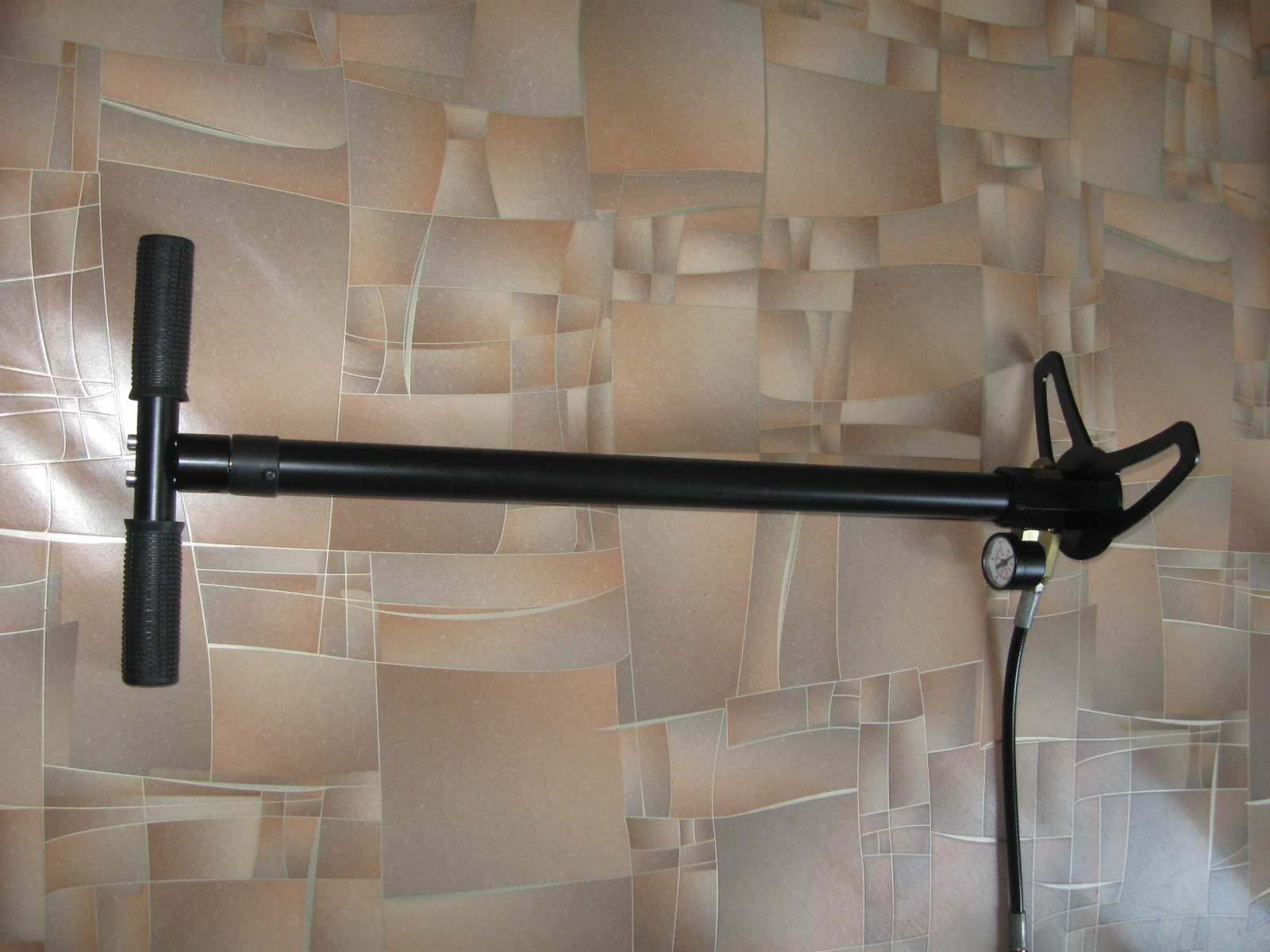

внешний вид насосика

Откручиваем ручку и 3 винта лапы .

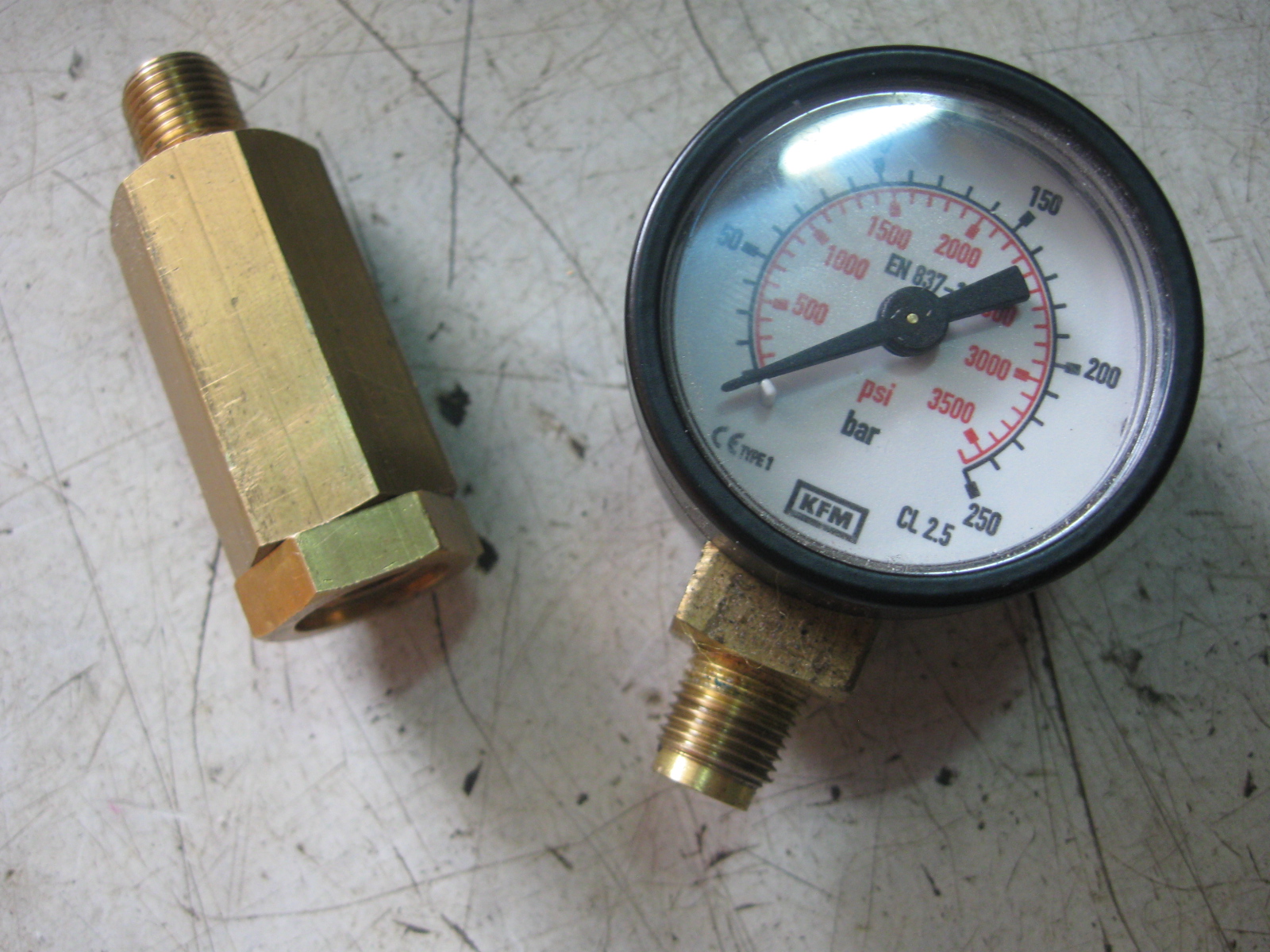

манометр почему-то австрийский ))), фильтр тонкой очистки )))

нижняя пробка завинчена

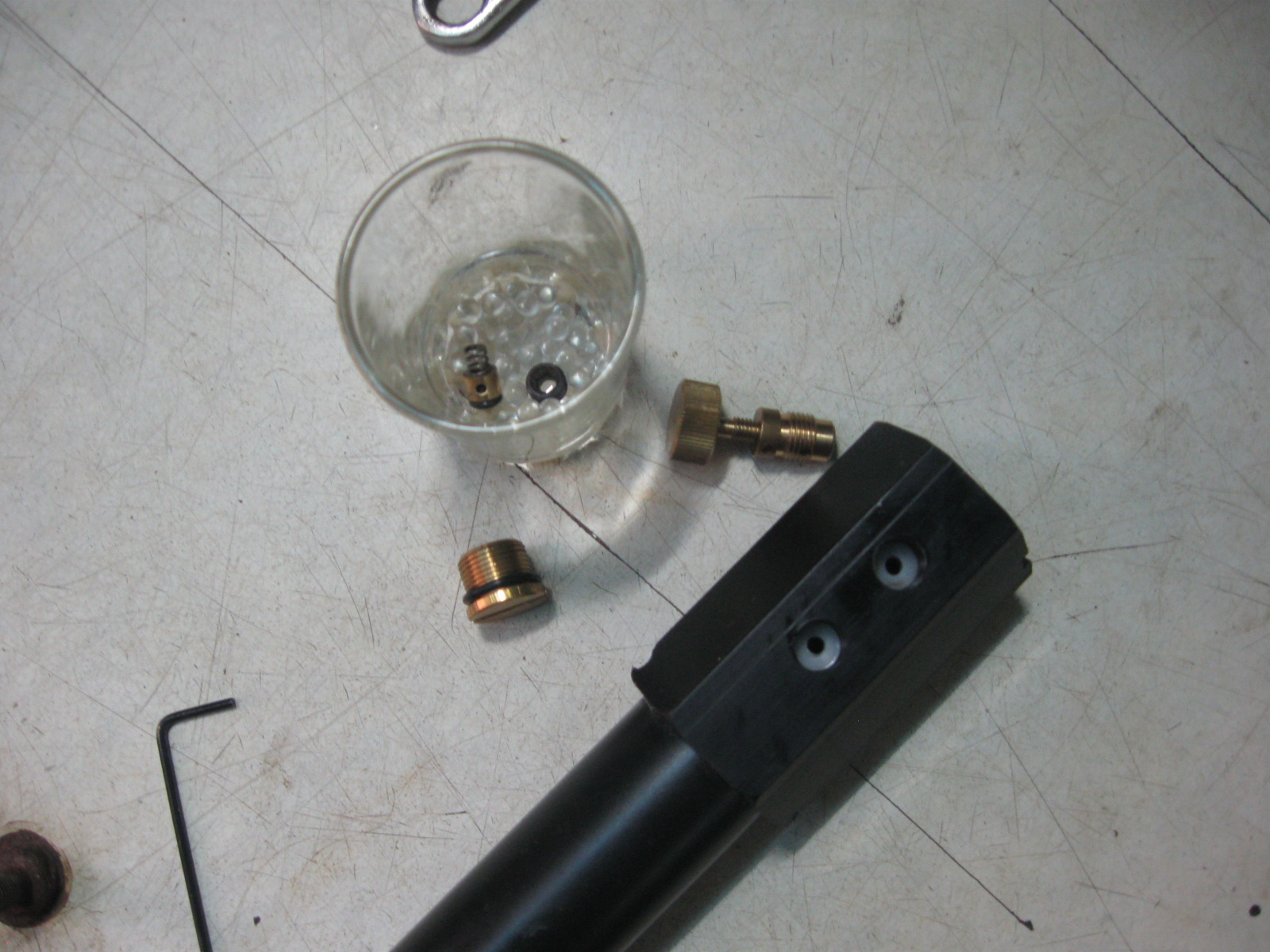

стекляшки в полости нижней пробки , под ними вкручивается обратный клапан

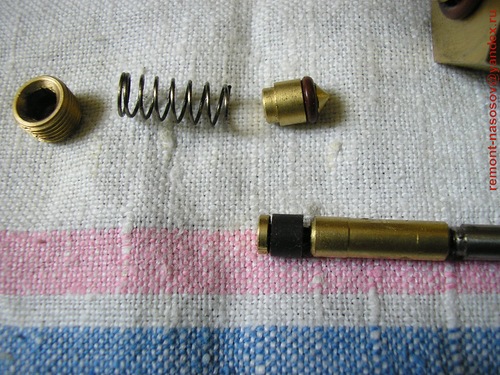

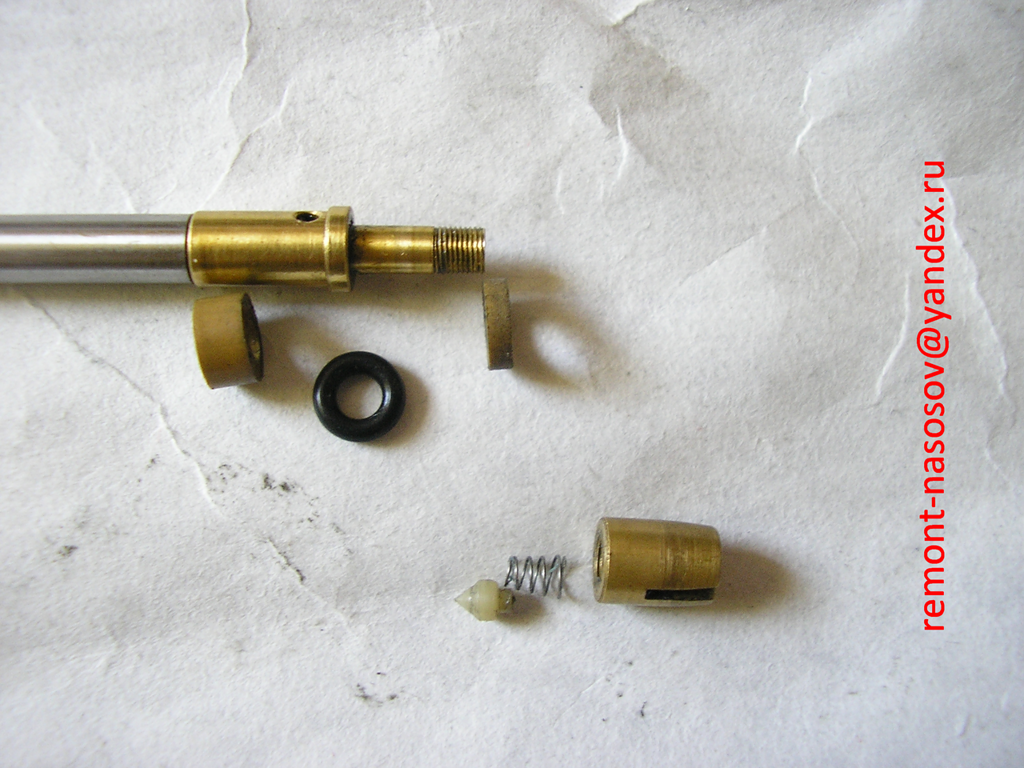

Уплотнения манометра и фильтра шланга , стравливающий клапан ,обратный клапан ,стеклянные шарики,нижняя пробка

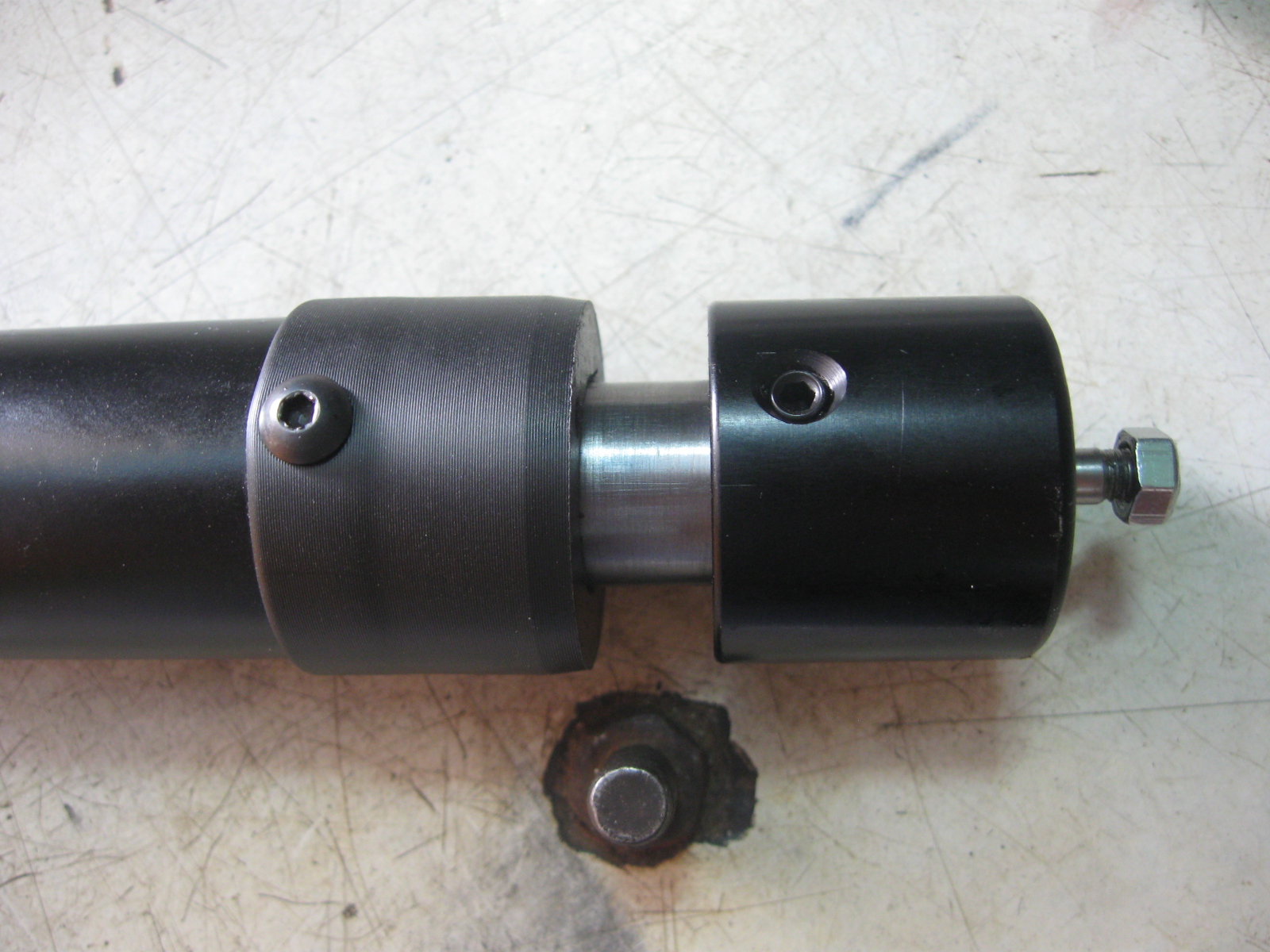

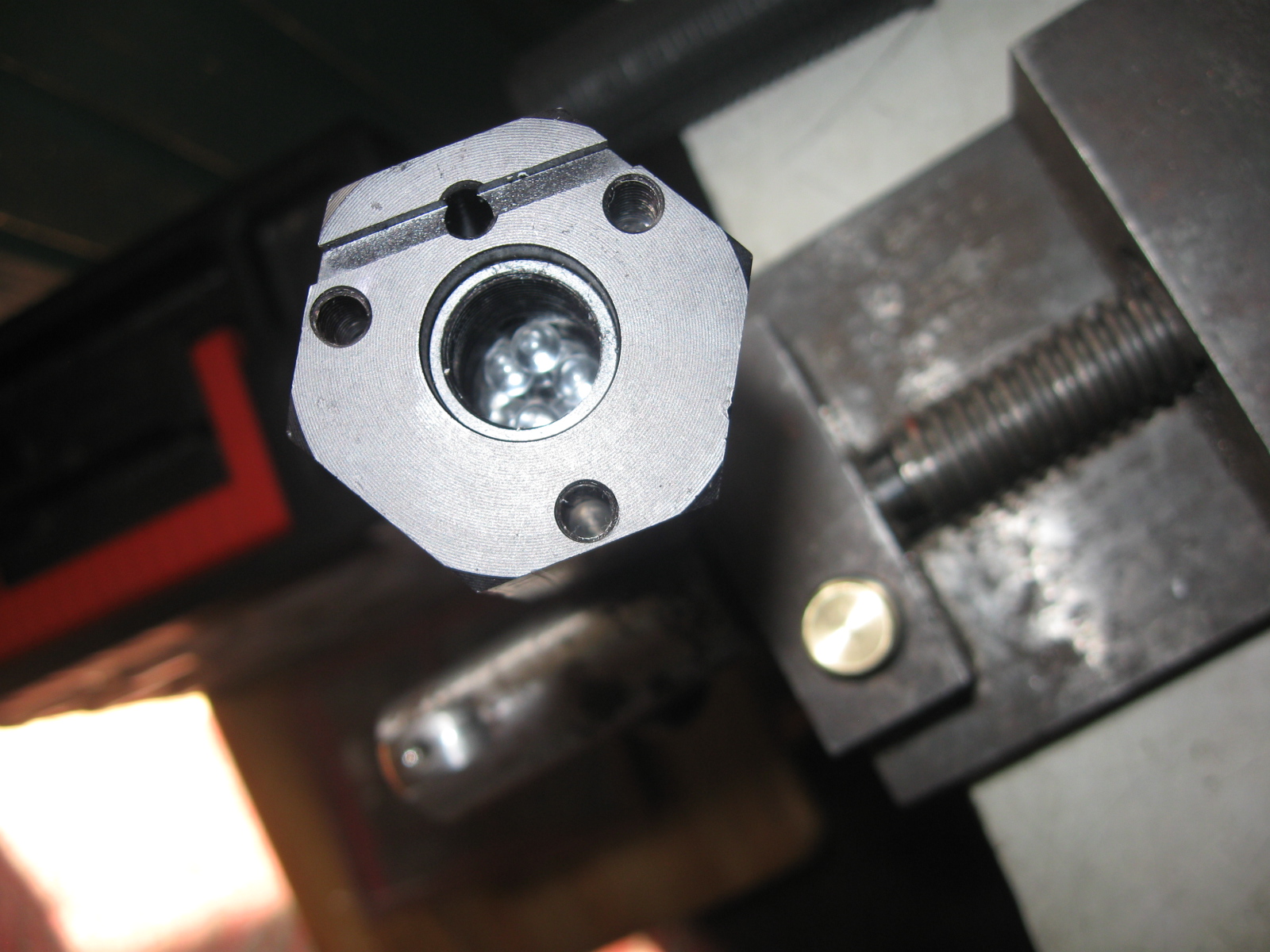

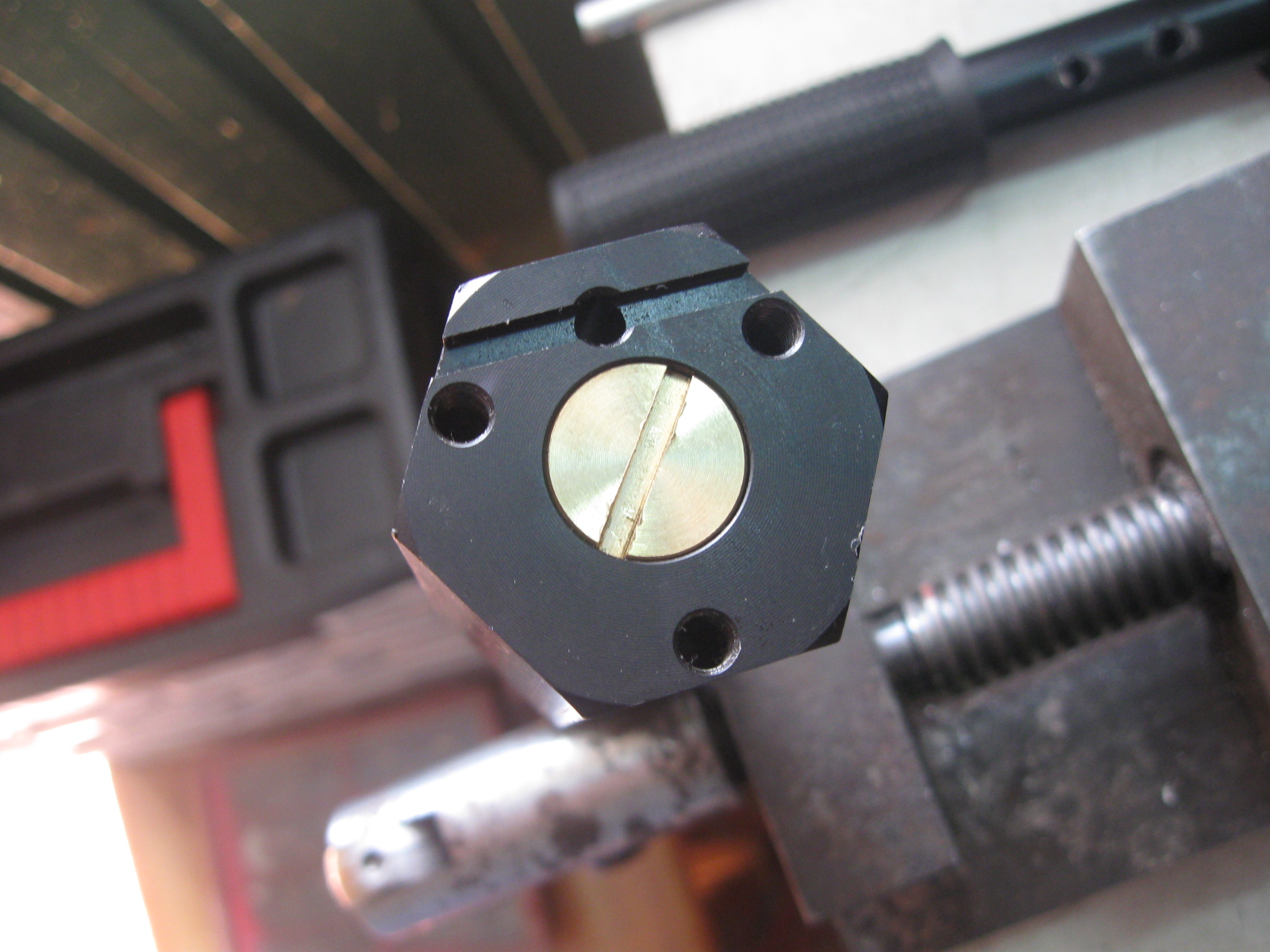

винты 3шт поршня 1 ступени

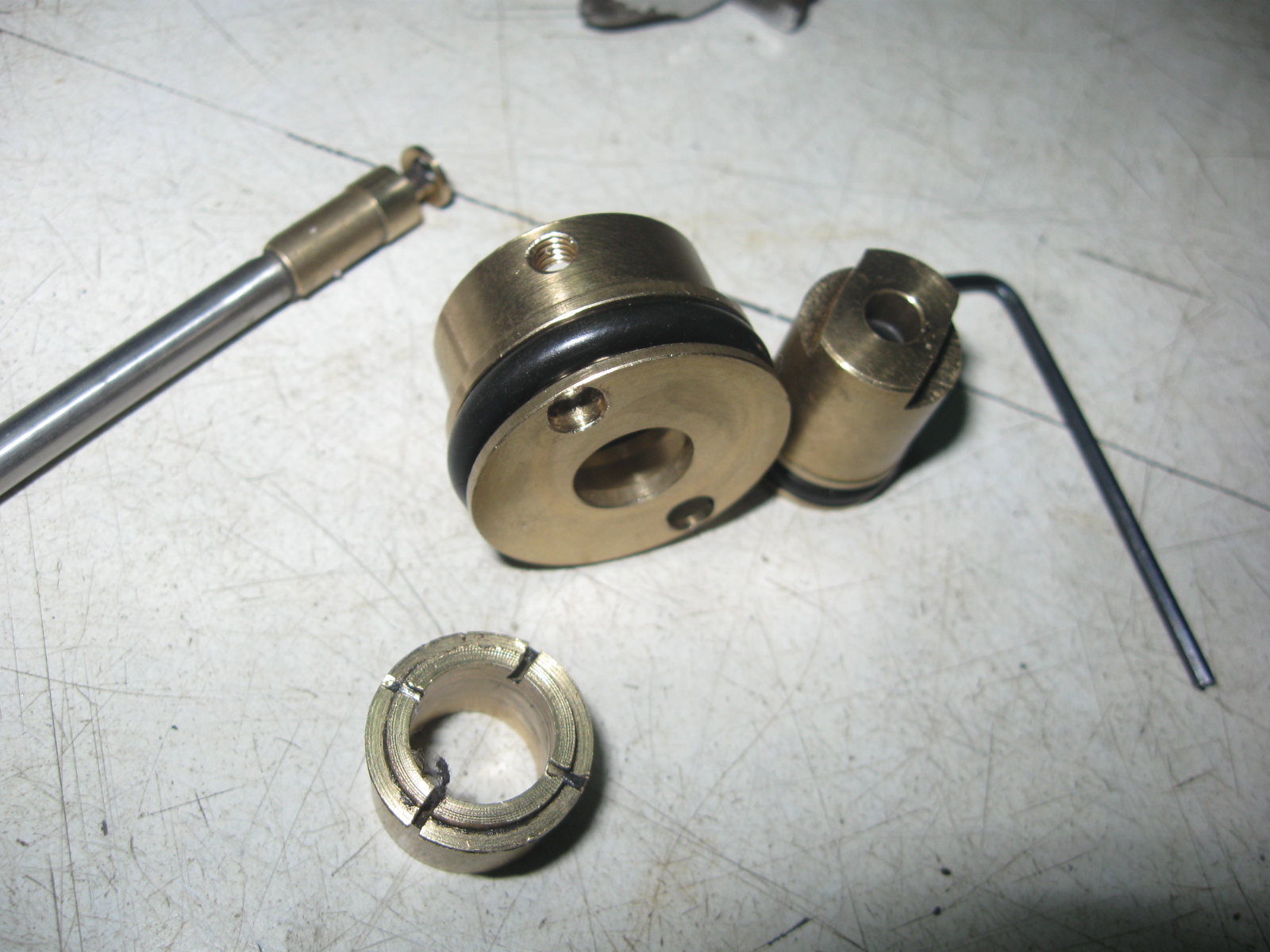

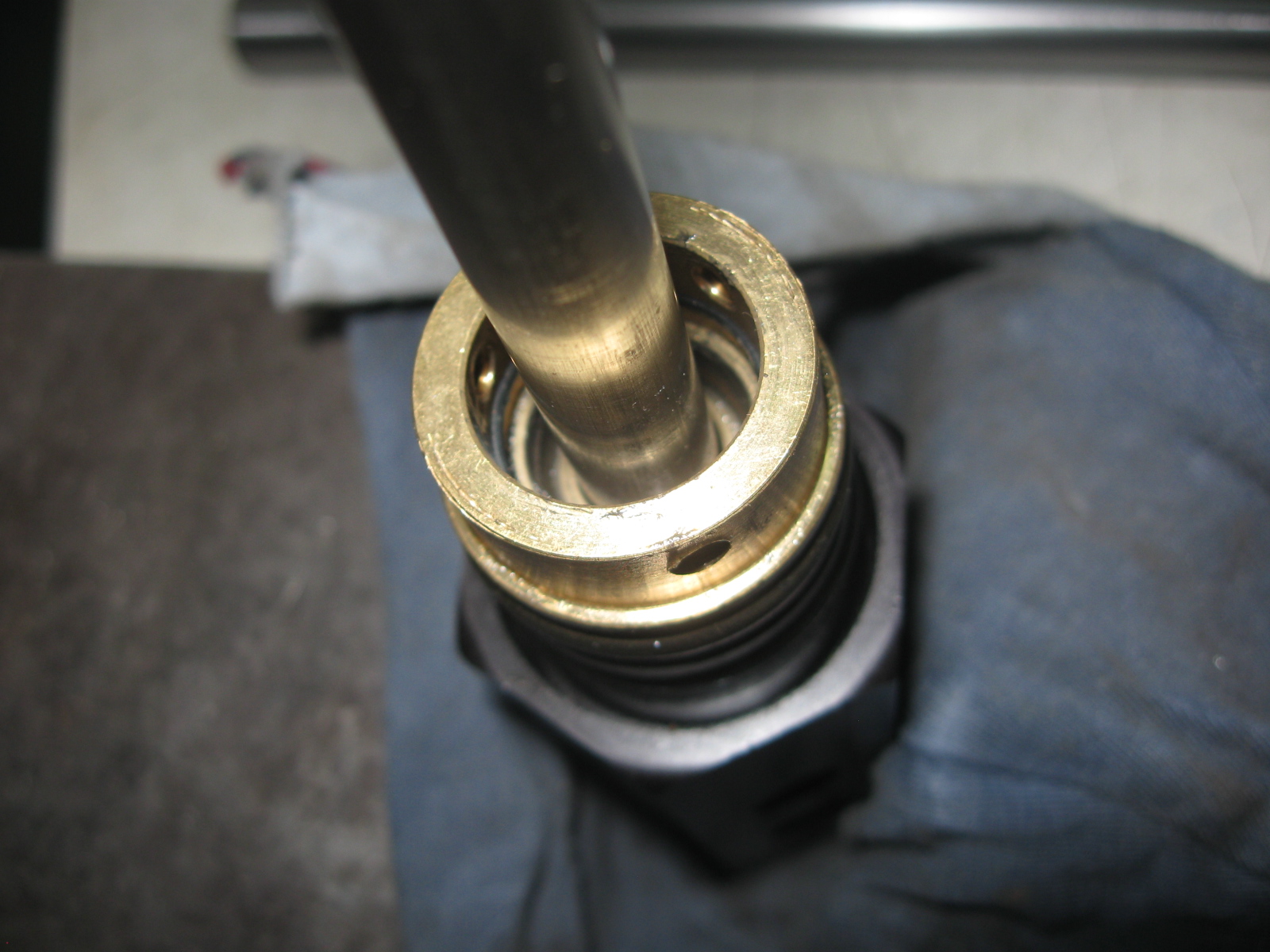

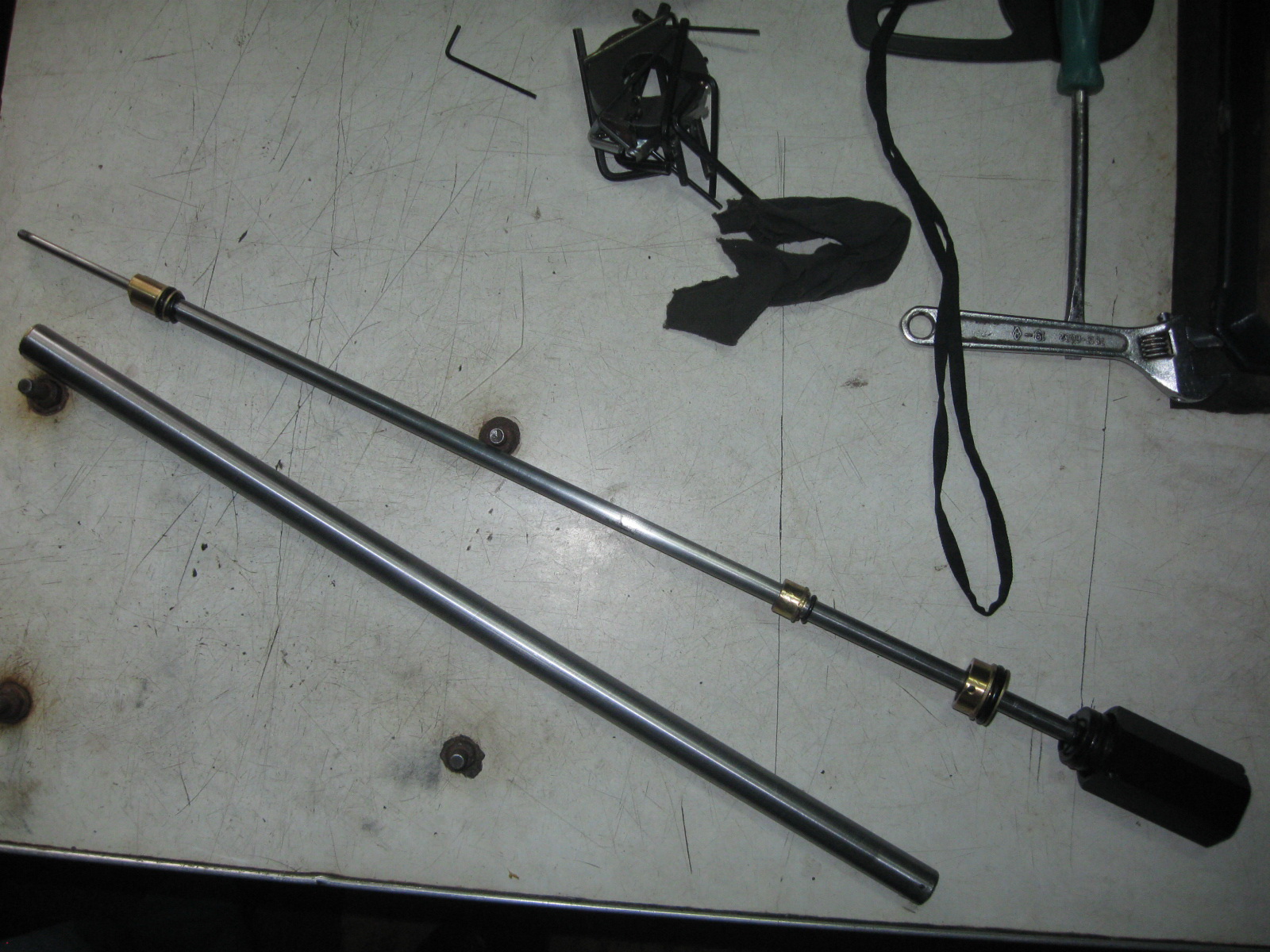

труба второй ступени снята

поршень первой ступени

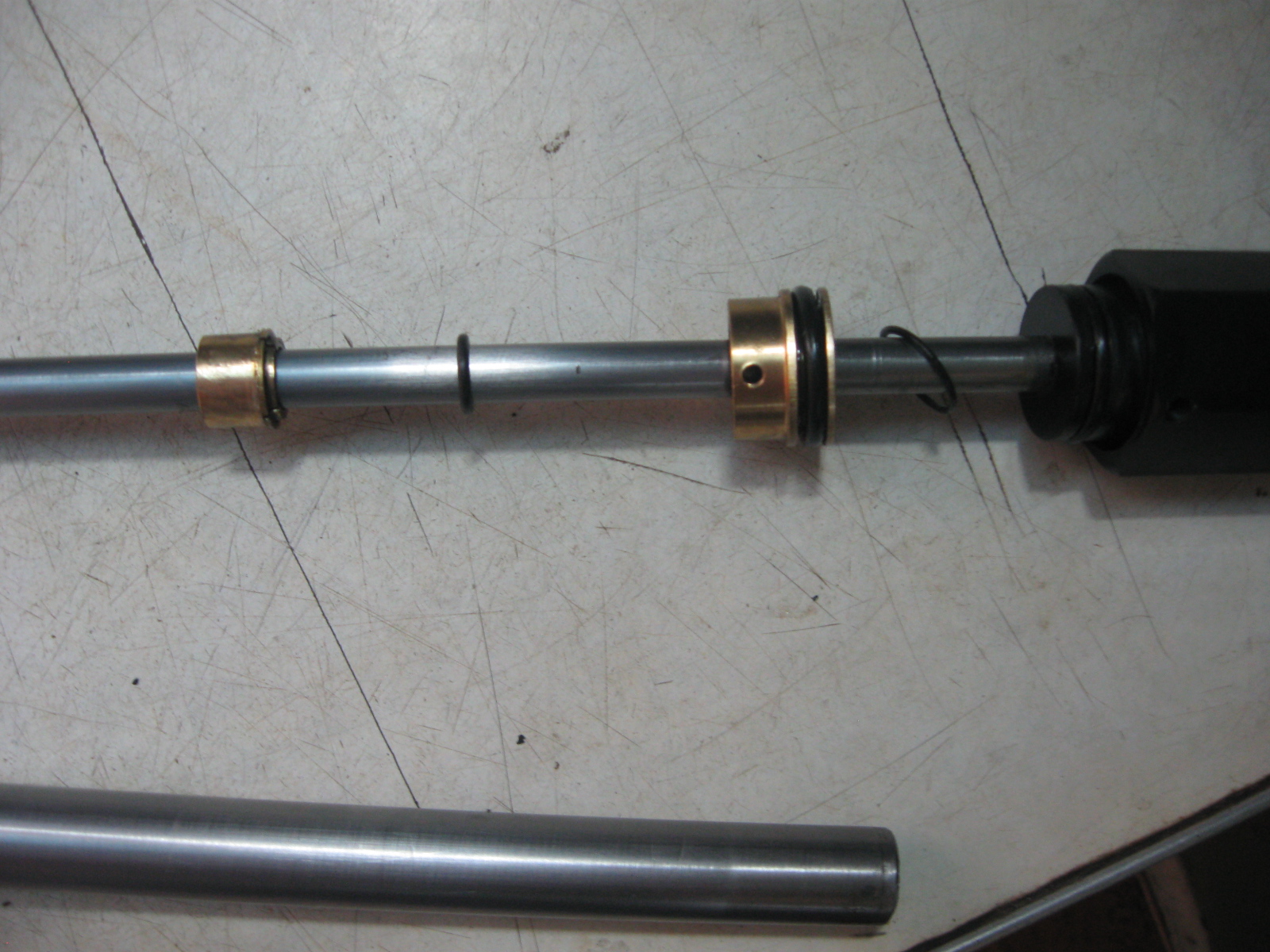

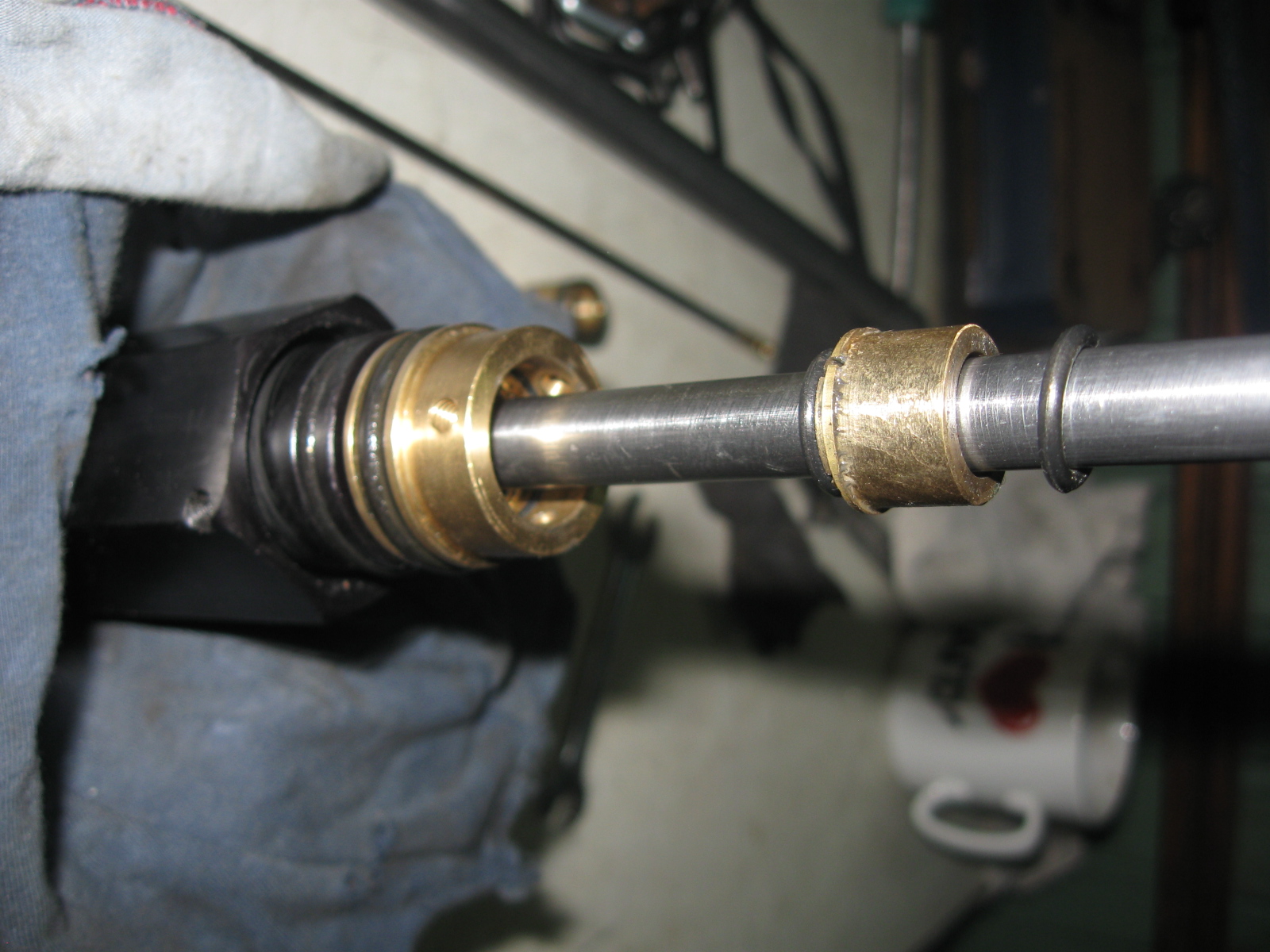

поршень второй ступени

внутреннее уплотнение поршня второй ступени

внутреннее уплотнение поршня первой ступени

нижняя направляющая второй ступени

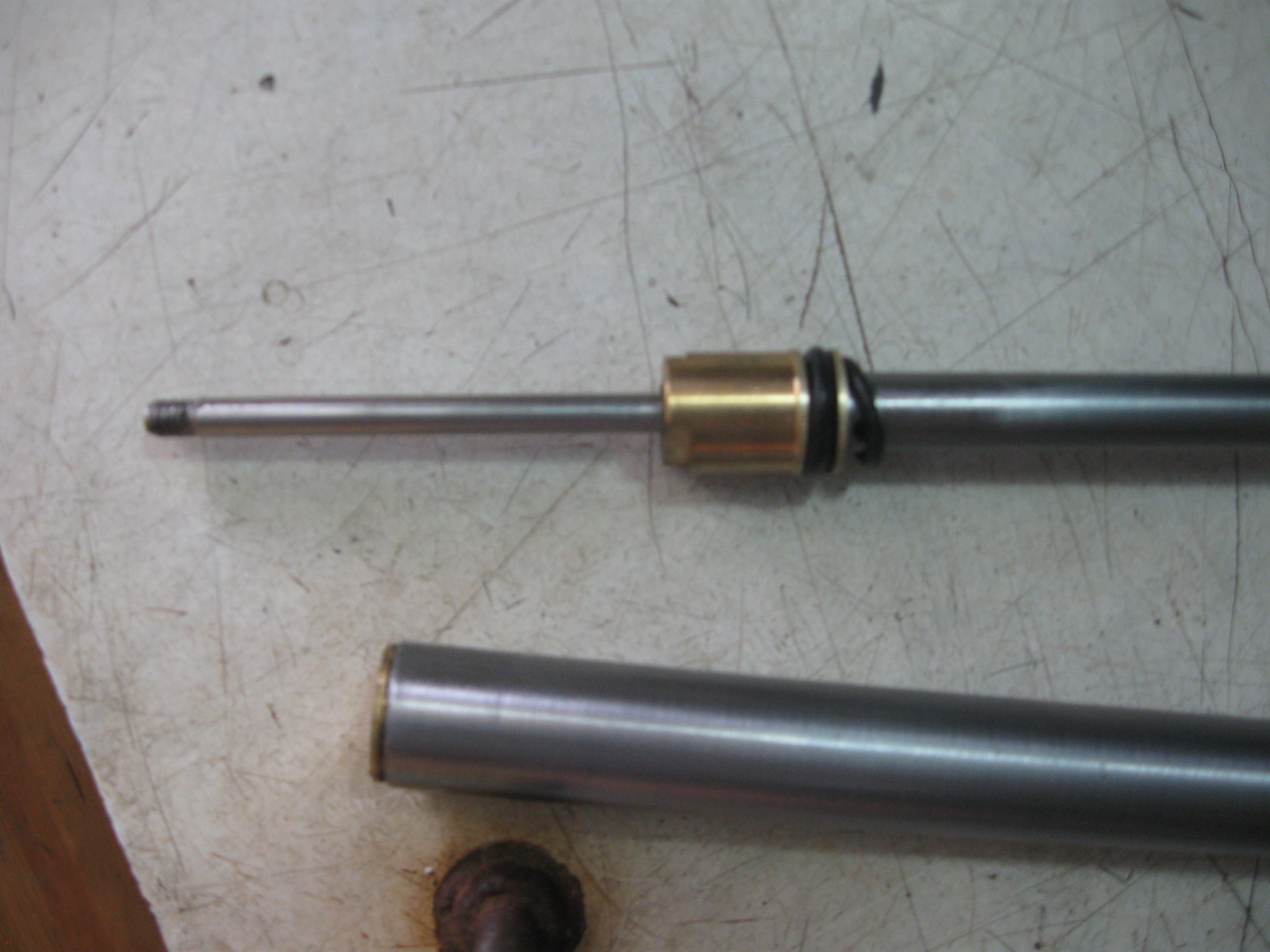

внутренняя обработка трубы второй ступени

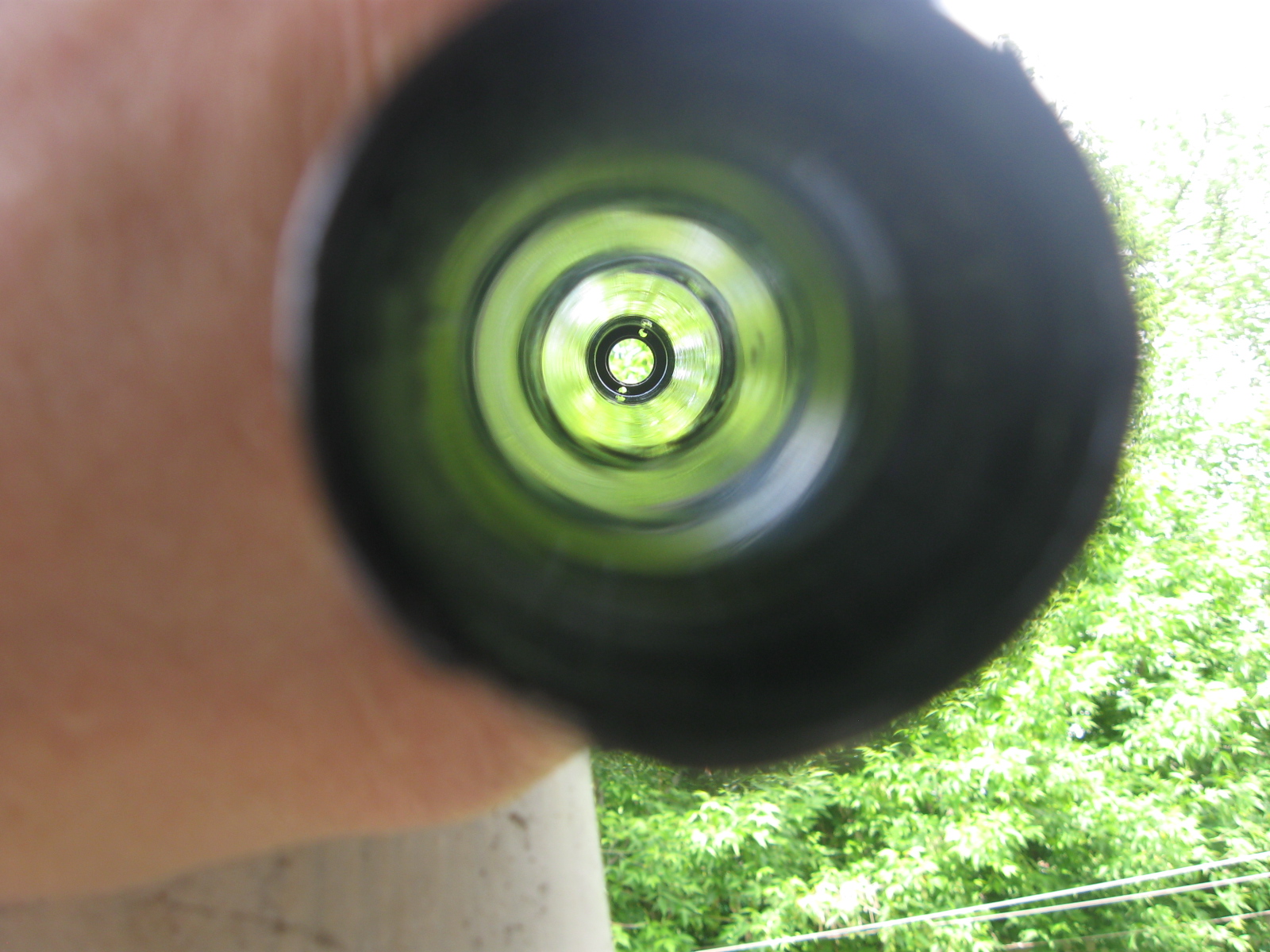

внутренняя обработка трубы первой ступени

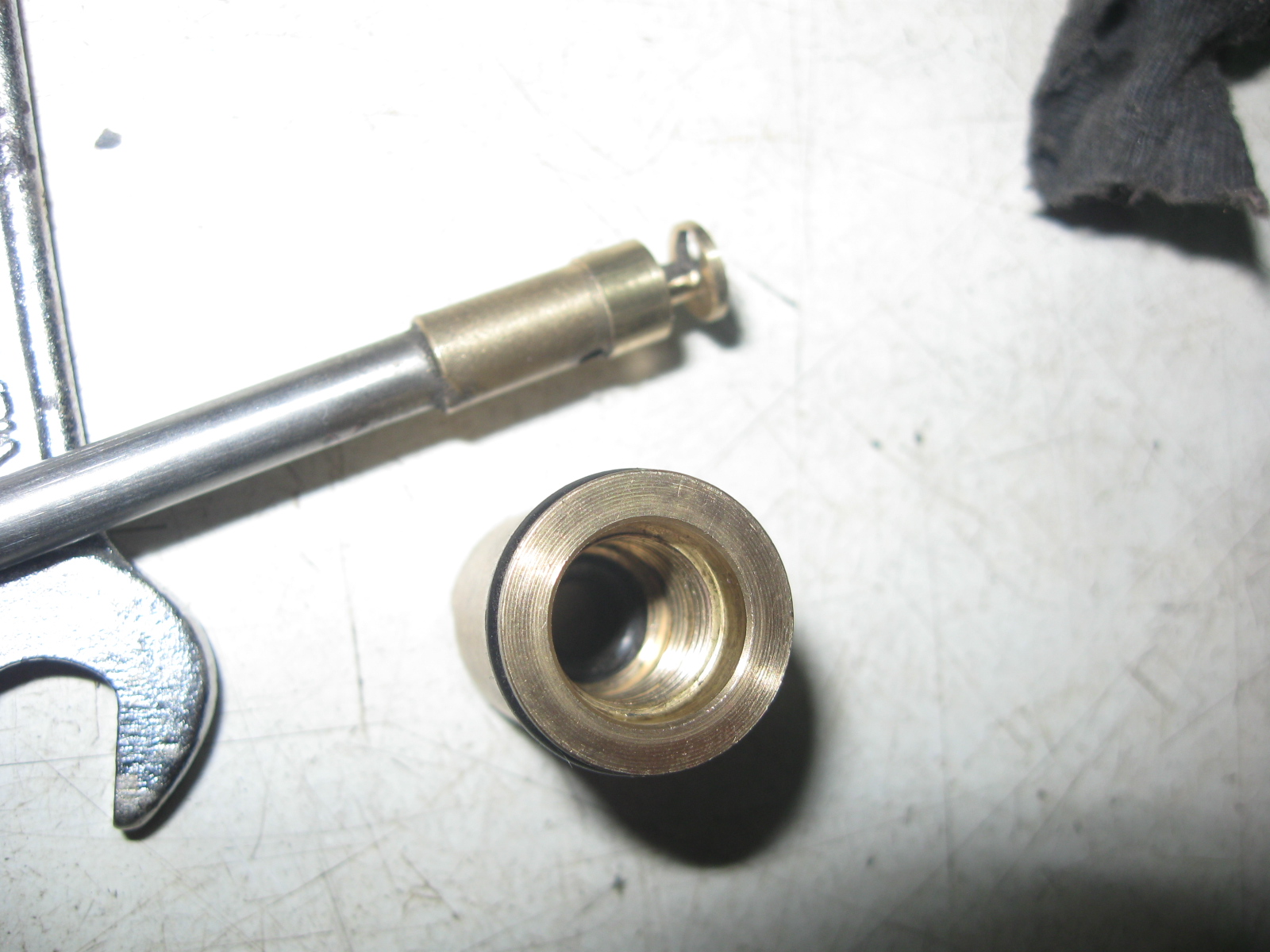

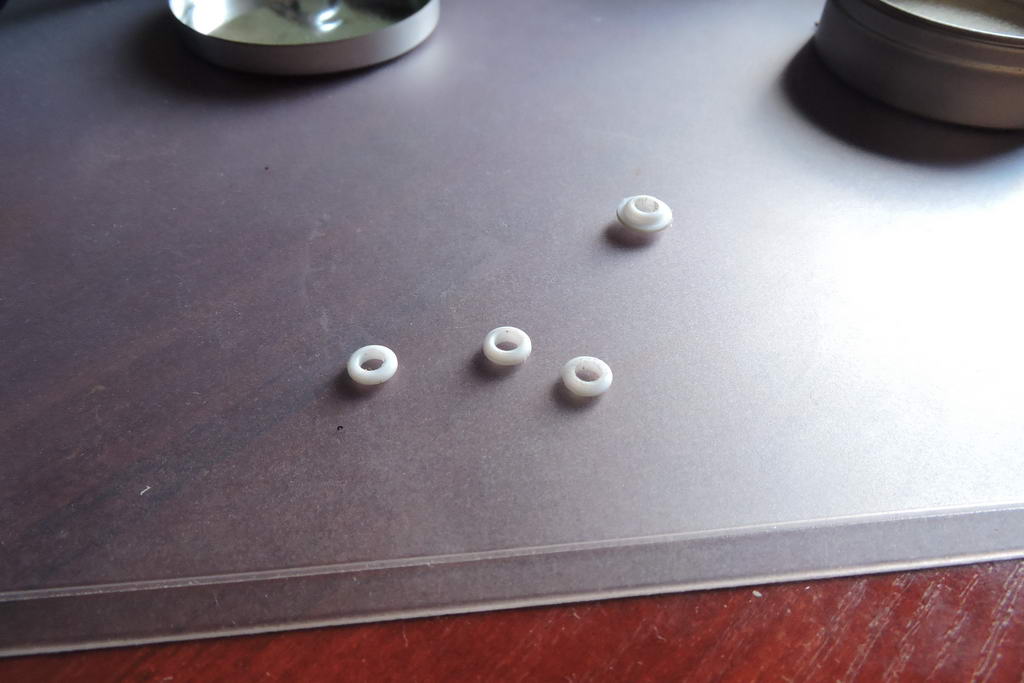

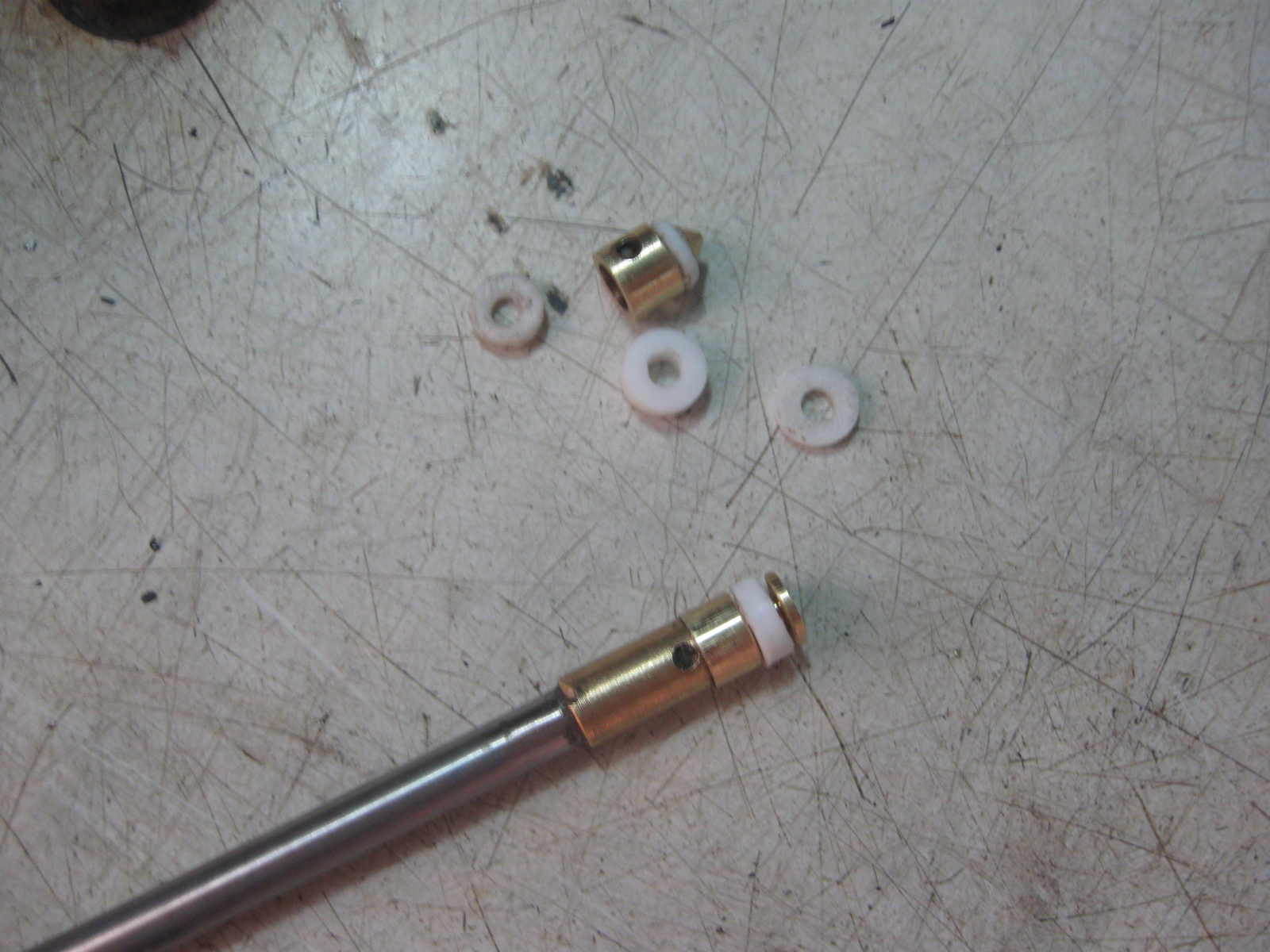

новое фторопластовое уплотнение третьей ступени и обратного клапана

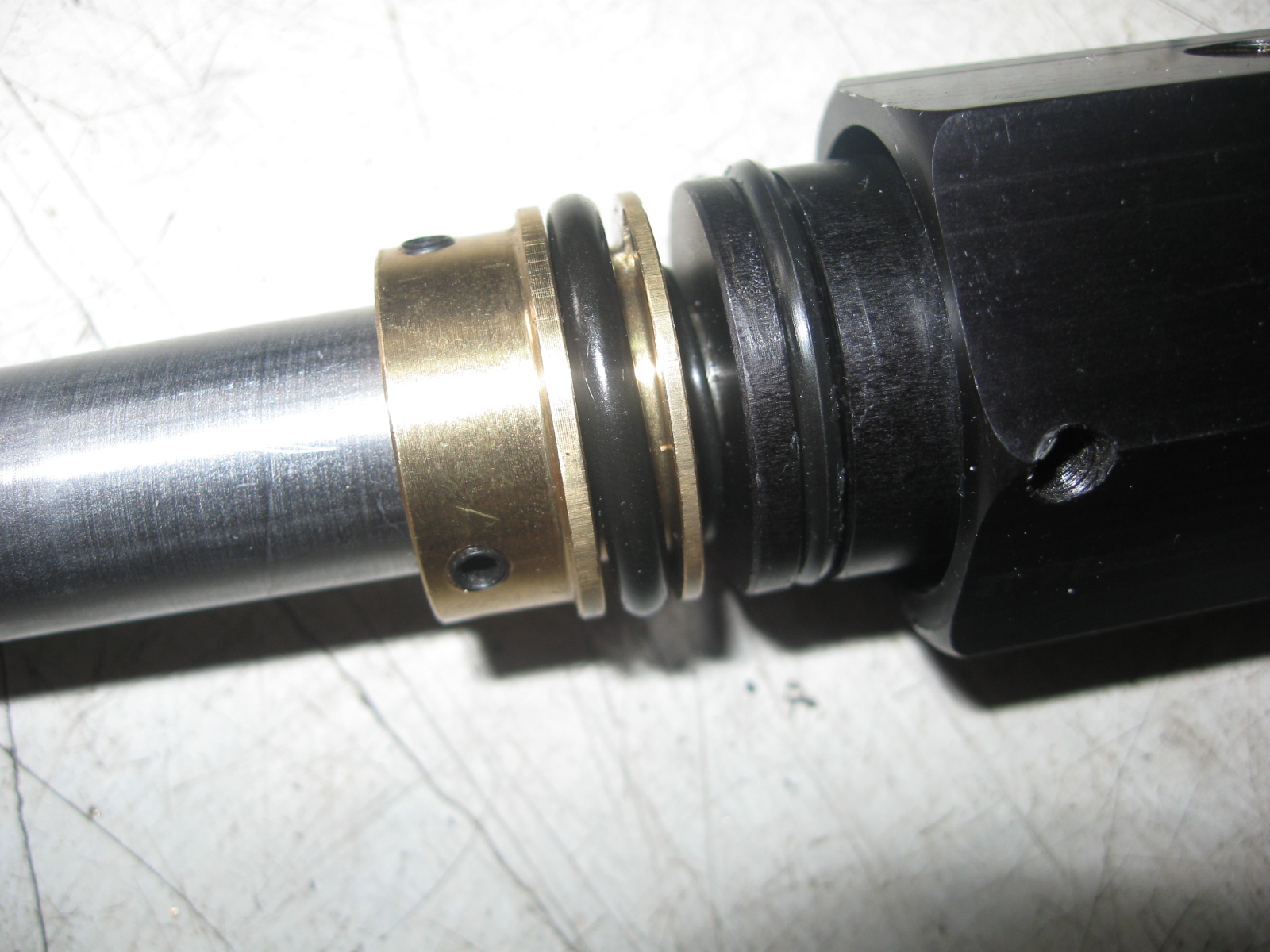

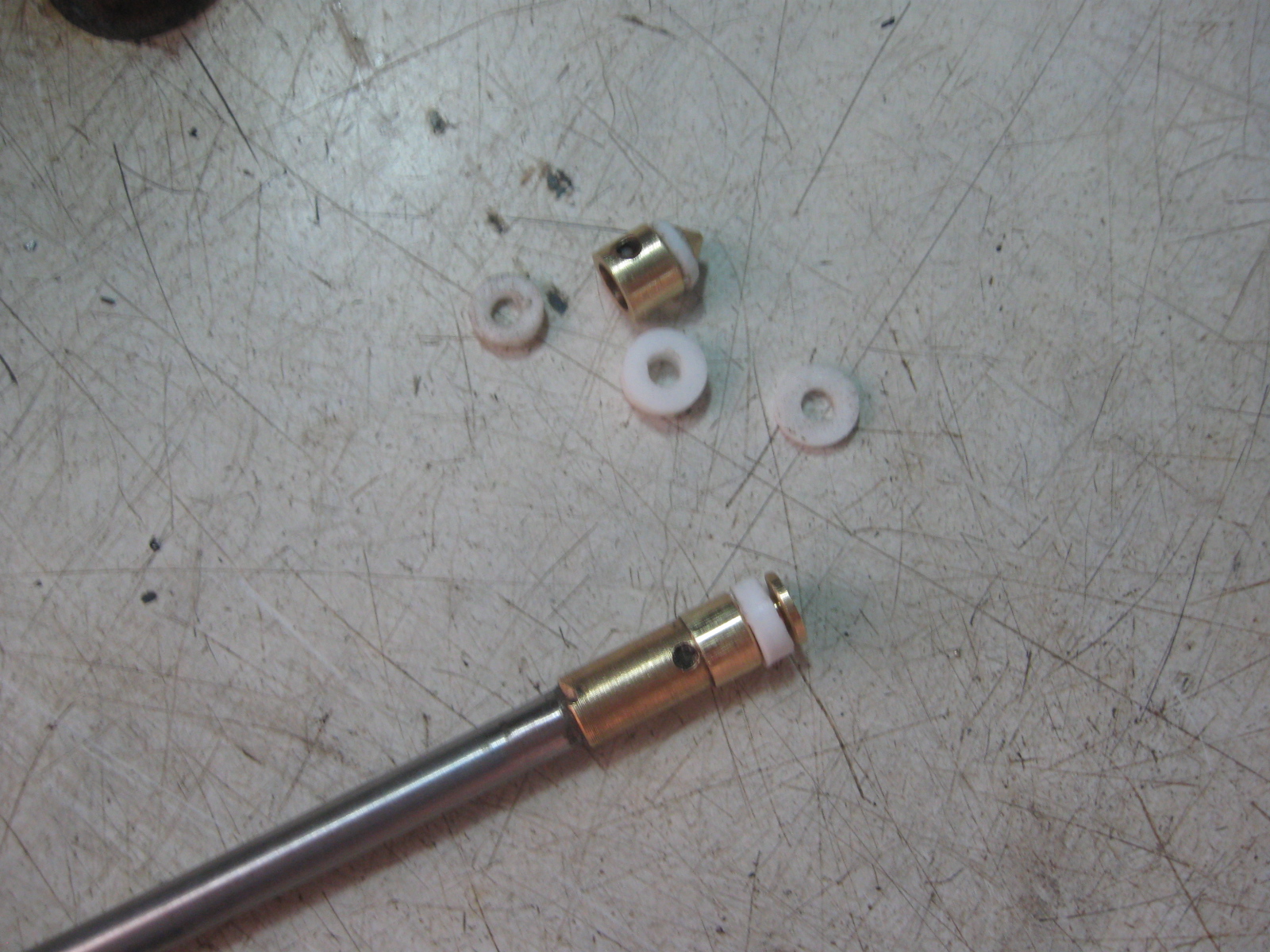

Поставлены новые уплотнения поршня 3 ступени и обратного клапана ( в последствии была заменена родной резинкой ,лень было притирать фторопласт -подтравливало ) . Пробная забивка до 230 атм .- полет нормальный

[116aavl]

А правильно использовать кольца круглого сечения или квадратного в насосе ??
Я всегда старался делать на 0,05мм большего диаметра чем надо и круглого сечения и натягивал их в кипятке подержав, не разрезая торец ступени. А чтобы лучше потом они входили во 2 ступень - на месте входа фасочку небольшую делал во 2 ступени.

[pasha638]

Моё мнение что квадратное лучше, у квадратного площадь соприкосновения как бы побольше чем у округлого, значит меньше вероятность утечек сдавливаемого продукта, ну и износ немного другой... На мой взгляд нужно уделять большое внимание торцам колечка, и чтоб оно неплотно сидело на поршне... Если кому-то будет непонятно почему так или кто-то будет оспаривать я выложу картинку с указанием как ведёт себя кольцо в момент сдавливания...

[чужой]

А правильно использовать кольца круглого сечения или квадратного в насосе ??

Фторопласт примет сам необходимую форму для работы .
Китаиси чичас визде крадратные ставят в насосы .


[116aavl]

и была еще у меня мысль не загонятся с колечками на обратный клапон, а выточить его целиком из второпласта, а лучше из капролона - не такой он большой. Пробовал кто нибудь так делать ?

[чужой]

Пробовал кто нибудь так делать ?

Cсылка скрыта. Для просмотра необходима регистрация на форуме или войдите на форум.
