qb 78 deluxe - бюджетный винтарь

[SanSanish]

Сосуды под СО2 идут 150 рабочего, 225 проверочного, с газовой подушкой.
Без подушки зарядить очень сложно, нужно задаться целью и еще уметь.
Жидкая фаза вполне возможно что и давлянет под 600.

[116aavl]

Во настрочили пока я кубик пилил . Вобщем решил особо не заморачиватося я с герметизацией штока клапона, на первое время ограничусь заменой клапона и перепуска и облегчением ударника, а там посмотрим

[prof3ss0r]

Это где ты такое вычитал, про 600 атм.? Представь авто или огнетушитель заправленный под завязку с этими атм. Не пугай нарот.

Советую почитать мат.часть, и понять с чем имеешь дело. Заправить под горло очень просто - поджатием клапана резервуара, как многие делают , и на станции заправки сам баллон могут так заправить. Для того, чтоб этого не происходило, на ВСЕХ баллонах пишут допустимый вес кислоты в баллоне.
Баллон взвешивают пустым, заправляют, и вычисляют вес залитой кислоты, если он больше - сдувают, пока не получат допустимый.

Если не соблюдать это правило, то рискуешь получить взрыв. И это не басни или запугивание - это элементарная ТБ по кислоте!
При изменении температуры в большую сторону кислота незначительно увеличивается в объеме, и давление Газообразной фазы растет - это знают все. Но расширение незначительное, и рост давления тоже незначителен, при стандартных температурах никогда ничего не будет, сколько на солнце его не грей.
НО, если газообразной фазы в баллоне нет, то даже незначительный рост объема жидкой фазы приведет к разрыву баллона, ибо это жидкость!

[prof3ss0r]

Во настрочили пока я кубик пилил . Вобщем решил особо не заморачиватося я с герметизацией штока клапона, на первое время ограничусь заменой клапона и перепуска и облегчением ударника, а там посмотрим

Там нет никакой замороки, и вытачивать ничего не надо - все просто: Берешь доступную авторезинку, с внутренним диаметром, равным диаметру штока клапана - 3мм, меряешь внешний диаметр. Пусть внешний будет 6мм, значит толщина резинки 1,5мм - тогда берешь сверло 6мм, и аккуратно разсверливаешь латуниевый блок клапана на глубину 1,5-2мм по краю, чтоб резинка полностью туда входила не выступая. Птом из хорошей но тонкой стали тебе нужно сделать шайбу, которая будет закрывать резинку с обратной стороны, ибо отверстие стальной втулки слишком большое и резинку просто выдует.
Я нашел такие шайбы в автомобильных аммортизаторах, разбирая их на модеры, но можно ее просто ввырезать из хорошей стали, лижбы тонкой, иначе не вместится. Можно немного подпилить втулку, и поставить прокладку потолще - так проще.

Вот готовый, практически идеальный РСР клапан QB78-79 и упомянутая шайба, вырезанная из банки ЖСБ:

замеры некоторые:

Центрирующая подкладка под пружину, на фото она под пружиной:
Высота капролона - 5,05
Ф- 13.05
Внутр Ф - 7мм

Пружина:
Высота пружинки - 32
Толщина 1.5
Ф- 9.8 сужается до 8, 5 под клапан

Клапан:
наружний Ф клапана - 8.5
Шток внешний 39 (замеры уже вставленного в капролон штока от седла до кончика)

Герметизация штока:
Отверстие под резинку 6, 5
Резинка 6, 5х3.0
отверстие в шайбе 3,5-4
внешний Ф шайбы = внутреннему Ф трубы.

Последний раз редактировалось prof3ss0r 16 сен 2013, 10:44, всего редактировалось 4 раз(а).

[prof3ss0r]

а вот ударник для этого клапана, чтоб было понятно на сколько этот клапан получился "легкий" и эффективный:

вес родного около 50гр, нового около 25гр.

заредукторное 100Атм, пружина не поджата вообще - свободный ход около 2мм, соответственно перерасхода и тремора нет. Правда ход ударника больше чем в оригинале, ибо взвод переделывался на "правильный" и блок УСМ смещался на 8-10мм назад.

результат я озвучивал: на объеме 0,21 с 200 до 100Атм, 70х 302 (+/-1) жсб 067 детский, или 302 жсб 087 в папском соответственно.

[116aavl]

prof3ss0r
Гениально , а я думал как засандалить резиночку, кстати где резиночку на 3мм брал ?



У меня редуктор сразу на 100 атмосфер с завода, думаю что и перенастраивать не придется

А как смещал УСМ на 10 мм назад ? - это в стандартном наверное хрен удастся, только в булке при переносе спуска ?

[алкоголик]

prof3ss0r да не будет там никогда в жизни 600 атм. Как бы ты не старался. Умные слова про мат. часть оставь матту с онлайнера. Чем ты задуешь 600? Или жидкая фаза сама по себе вдруг создаст давление 600? Какой взрыв у пожарников при заправке огнетушителей? Сколько они не обсирались разорвать огнетушитель ничего у них не вышло и это при таком объёме и толщине стенки в огнетушителях!!! Не пугай нарот!

[116aavl]

алкоголик
а я свой FWB от огнетушителя заправлял, предварительно пару часов резик в морозилке подержав - там будет газовая подушка ?

[prof3ss0r]

Естественно она там будет. Ты замораживал резик, чтоб она не была у тебя 60% объема. :)

алкоголик, я не в коем случае не хотел как то "задеть" мат частью, и не понимаю причем тут Матт. Но насчет давления - безпочвенная уверенность. Спорить не хочу, нет желания. Я так скажу:
Сколько будет атмосфер в переполненном баллоне, зависит от разницы температур.
Хотел предложить провести эксперимент, но не решился, от греха подальше.
И я никогда ничего не утверждаю, если не видел этого своими глазами или не пробовал на практике - 380 атм я видел, разрывы баллонов д16т со стенкой 3мм тоже. Любой пожарник скажет, что углекислотный баллон заправленный ЖФ под горлышко, крайне опасен.
И я не хочу сдесь никого пугать, просто всмпомнил, и решил напомнить всем, что заправлять баллоны нужно таким количеством кислоты, которое на них написано.

116aavl
Усм смещается очень просто. Сзади блока усм два отверстия - болт теперь нужно вкручивать во второе :)
Но при этом нужно сделать некоторые тонкости - отверстие в трубе для шептала, нужно прорезать на тех же 8мм больше в направлении задней пробки, иначе не взведешь. Ты поймешь о чем я говорю, когда попробуешь прикрутить блок вторым отверстием. А так же на самом блоке нужно немного сточить переднее отверстие, тогда вкрутив родной передний болтик на место, он по прежнему будет прижимать блок усм.
Показал бы на рисунках, но кубика нету... гадо просить TheOne, если он сдесь есть, чтоб он отфоткал - я ему куб делал с нуля.

[116aavl]

prof3ss0r
хмм, надо попробовать с УСМ, была еще бредовая идея примерить от Марадёра УСМ на кубик, если пишут, что крысо-ручка подходит то и оно должно подойти

[prof3ss0r]

Усм разные можно присобачить, я тоже както хотел, но пожалел средств. Да и достать отдельно усм не просто.
Родной можно сделать очень мягким и коротким легко.

[M_A_T_R_I_X]

И где можно взять такую штуку? Желательно без апа, возможен небольшой настрел (до500шлепков)

[116aavl]

M_A_T_R_I_X
с новыми счас туго - их перестали выпускать и в Польше на складах они тоже закончились, а на барахолке есть счас с нормальным плато и хороший человек

[Александр70]

Я заправлял кубик от огнетушителя "польским" методом. Балон выше, винтовка ниже и стравливал через клапан, 2-3 раза стреляя. Затем отсоединив стрельнил в холостую раза два-три.Вот и подушка?

[prof3ss0r]

Итак спуск:

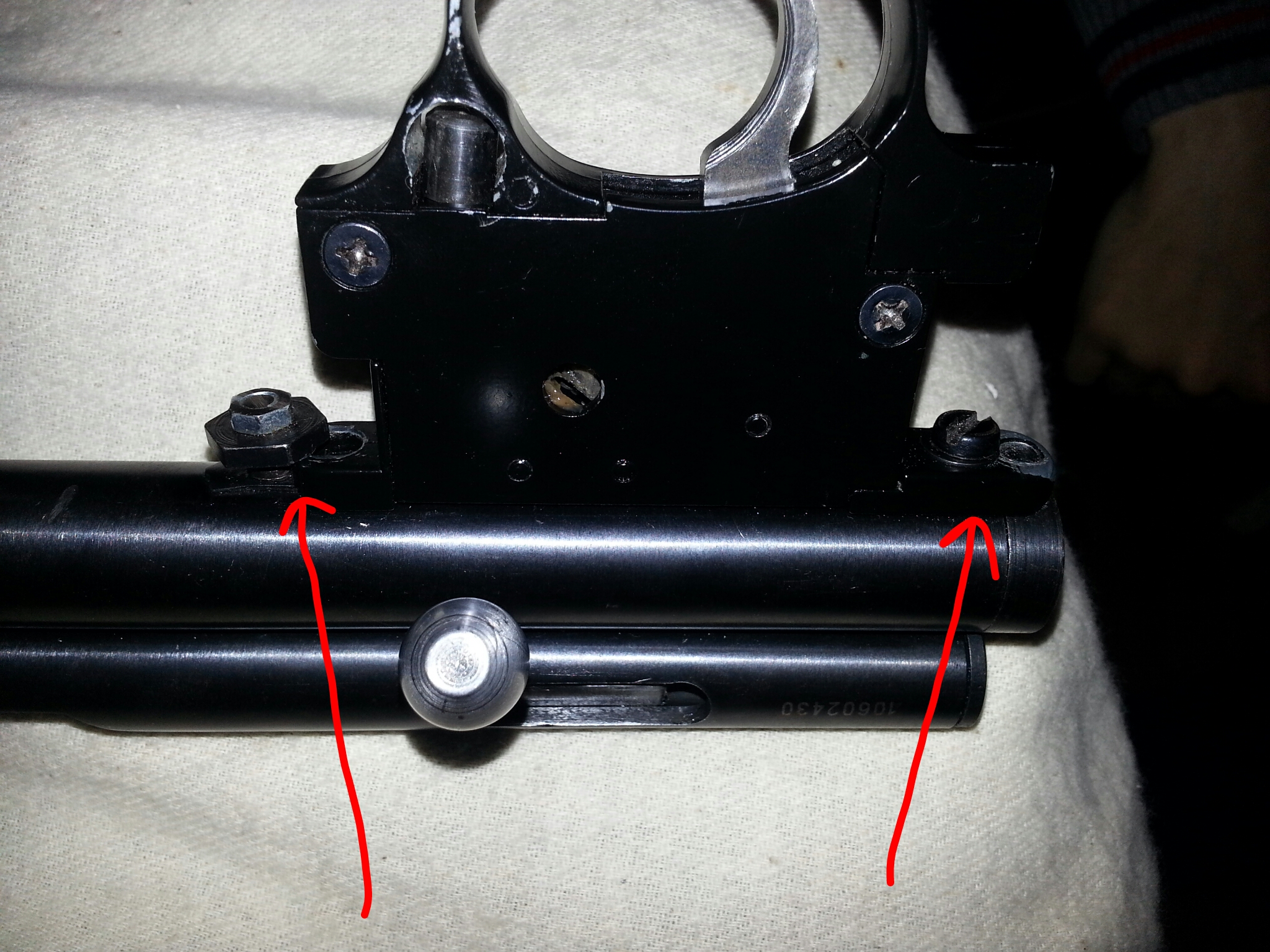

Сдесь видно, как он сдвинут назад, и как зафиксирован. Спереди обойтись можно и родным болтом, сдесь он немного другой.

И сам спуск, сдесь видно что нужно сделать, чтобы он был крайне легким и коротким:

- Зеленые стрелки показывают на мягкую пружинку и заостренный конец шептала.
- красные стрелки показывают на болт закрученный во второе отверстие, для смещения блока усм, и на прорезанное отверстие в цилиндре необходимое для этого же.
- синие стрелки показывают на гужоны регулировки хода крючка до и после выстрела. Ход "после" можно сделать минимальным, а ход "до выстрела" не нужно делать "на грани" иначе могут быть срывы. Лучше оставить около 1мм соприкасания шептал, этого достаточно чтоб не срывало, и достаточно комфортно.
