Лодочные подвесные моторы.

[olgins]

[homyak]

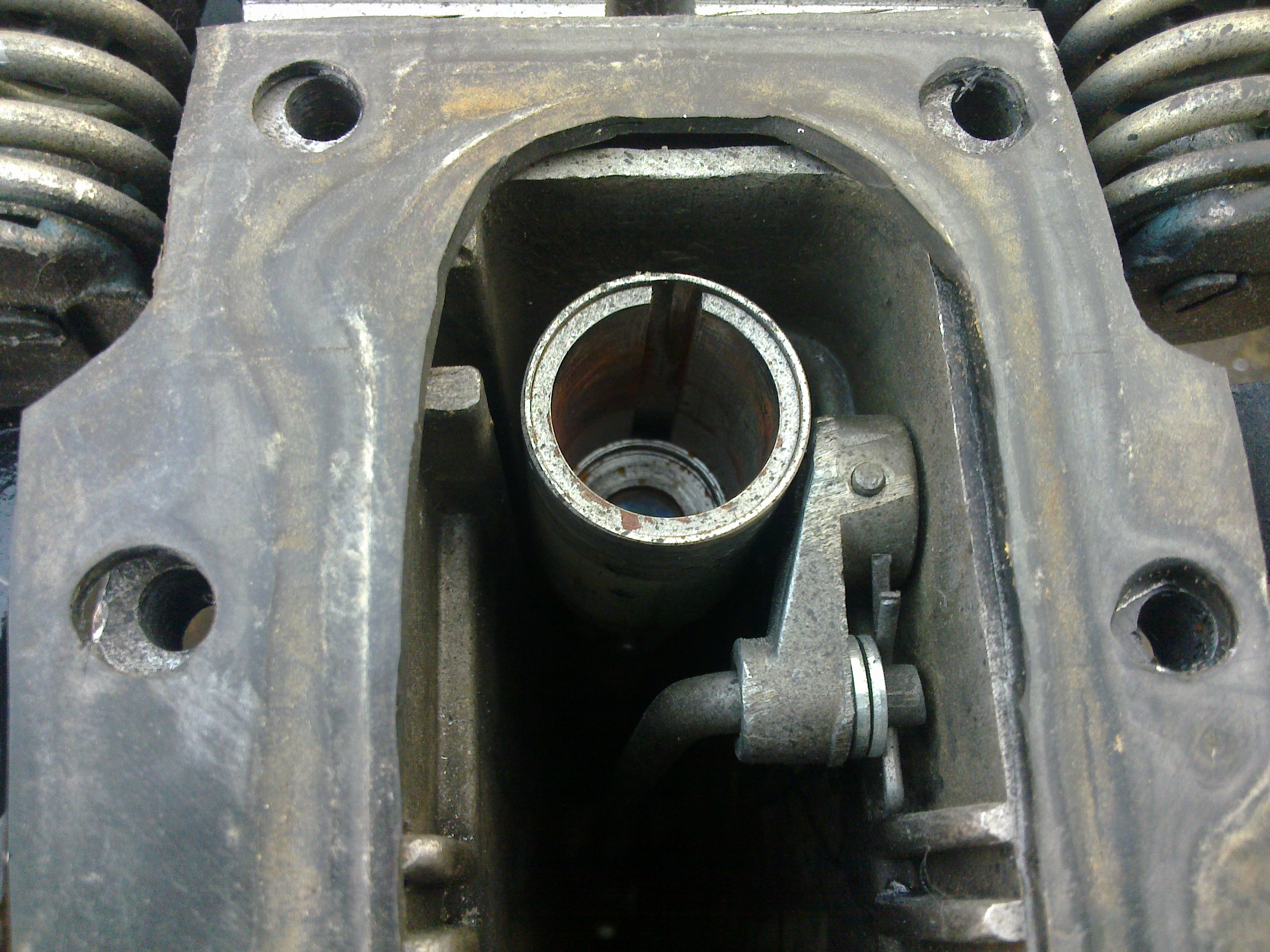

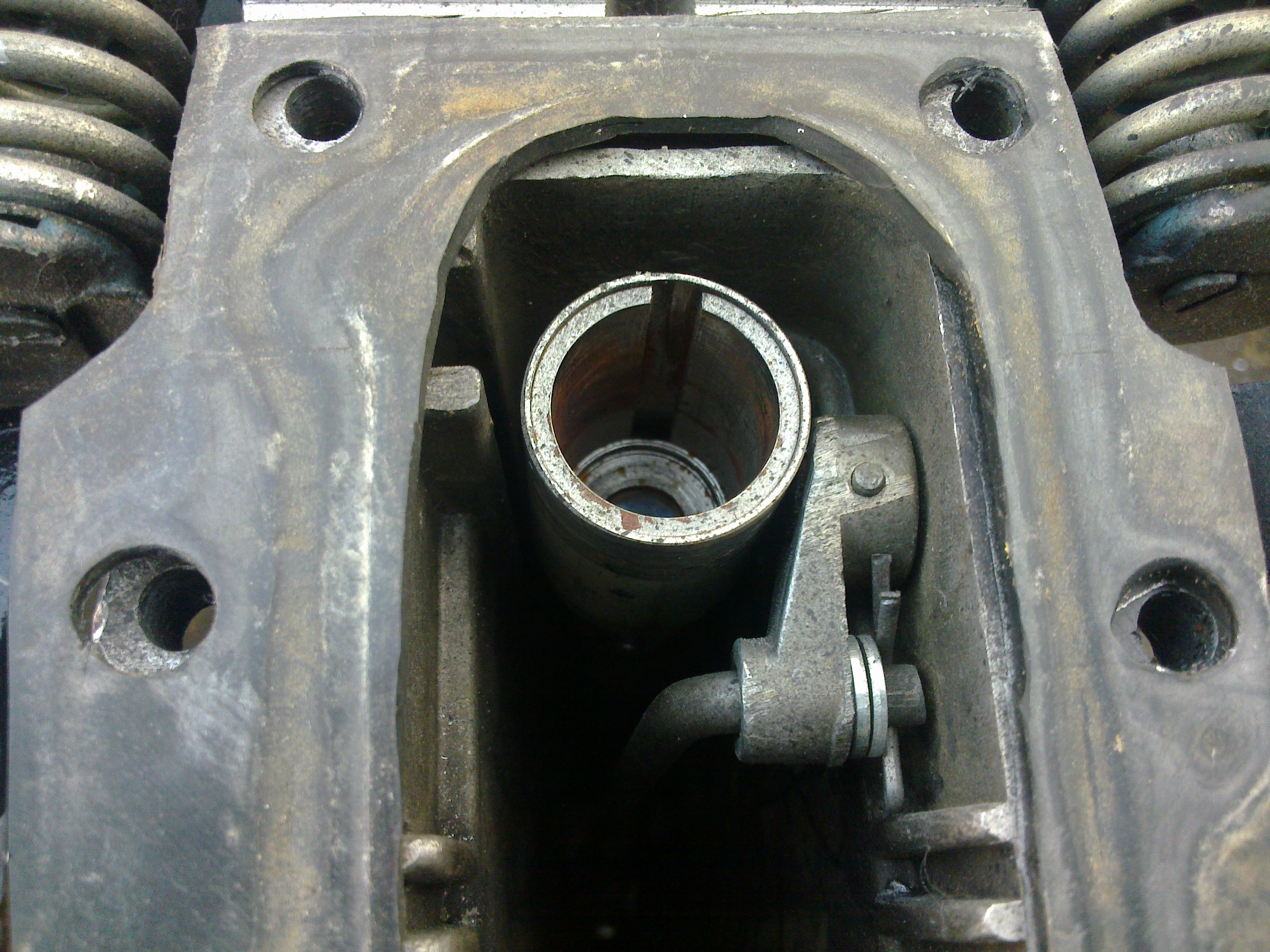

Всем привет. Ноут отдал в ремонт, интернет только на телевизоре, писать очень не удобно!Коллеги, вопрос в студию: вчера снял башку со своей старушки стрелы и ох..ел!промежуточный вал кривой-волной, хотя железина толстая!Это особенности данного экземпляра или издержки производства того времени?В связи с этим подумал, что переход с использованием головки свечной будет не самый правильный, биение будет охренеть!в местах сочненения вал болтается!Думаю, проще выполнить этот переходный вал целиковый, с посадочным местом на конец коленвала движка, под шпонку?Тем самым еще уменьшу место под переходную плиту. Думаю, в 1 т.р. уложусь.Рассудите...
Кому интересно, без ампутаций, нога стрелы с винтом, без глушителя и трубки подачи воды весит 7,640кг.

[olgins]

[акваланг]

А я вот к сожалению про использование инструментальной головки услышал поздно, и кривой торсион тоже навёл на мысль, что вал к двигателю должен крепиться по конкретней (без промежуточных соединений), и приварил торсион к соединительной муфте. Шпоночный паз резал болгаркой насквозь с одной стороны, затем вставил полоску металла и обрезал за подлицо, после чего сделал разделительные кромки, на всякий случай стянул всё струбцыной и проварил, в итоге имею не выпадающую шпонку, но сальник не использую совсем. транспортирую мотор с уклоном в сторону редуктора и 250 граммов трансмиссионного масла чувствуют себя превосходно, а заодно нет риска образования разряжения в области редуктора и подсоса воды через сальники. Коленчатый вал пришлось укоротить милиметров на 20, уж больно он длинный а места в ноге стрелы не особо много, если только под головку, вот почему и жалею что позно узнал! Там ещё на ноге стоят два винтика на м5, крепят оптекатель который закрывает выхлопную трубу, так вот кончиками этих винтов (внутри ноги), на моём валу пропилило салидные борозды, лучше винтики укоротить до размера стенки ноги.

[homyak]

olgins
Вот я имел ввиду вал как у акваланга.
акваланг
Мне б такие руки...
Вал все равно придется переделывать и центрирующую втулку ставить, чтоб не болтался в ноге...
Я имел ввиду, что переходную плиту можно сделать тоньше, только чтоб прочности хватило, за счет утопления концевика коленвала в дейвуд!

[olgins]

Так я понял, дерзай! У тебя все получится!

[homyak]

[акваланг]

Сейчас уже не помню, делал по образцу (двигатель возил к токарю), он мне только муфту выточил и засверлил под торсион, а шпоночный паз делать не стал (типа слишком гемморно). Кстати Андрей тоже паз не строгал а пропилил и сверху одел запорную втулку, так что варианты есть, дерзай!

[Дмитрий 2008]

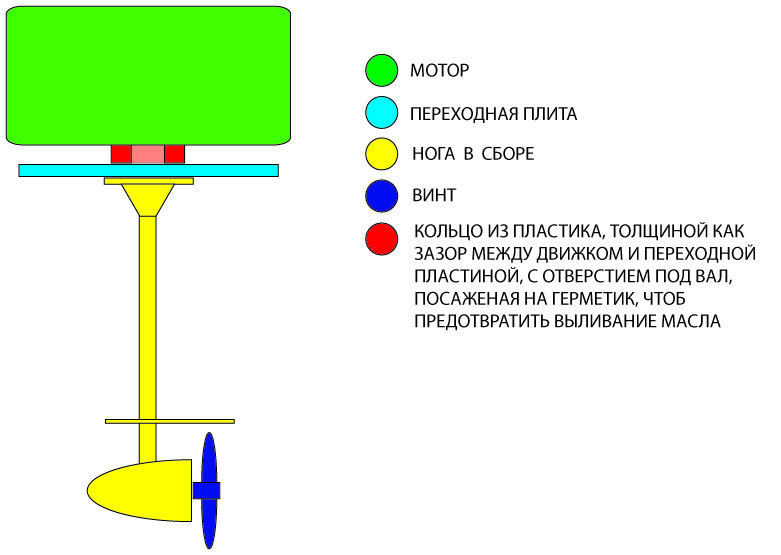

А Зачем вам нужны эти сальники и перевозка под углом, я делал так, легко и все держит

[olgins]

Абсолютно правильное решение, только нужно герметизировать стык ноги и переходной плиты.
Но это не сложно.

[ANDREY674]

[Дмитрий 2008]

[ANDREY674]

Дмитрий 2008

Я исходил из того, что на валу пазы уже есть, сделать шпонку призматическую трудов вообще не составляет, и остаётся только шпоночный паз в ответной детали. Головки свечные даже не рассматривал, сразу не прилегло к душе.
(ни в коем случае не отвергаю этот вариант!!!)
Вот и придумалась хреновина из двух частей. Зато просто, дёшево и сердито!

[Дмитрий 2008]

Андрей я тоже в этот паз свободные конци болтов и загнал, только у тебя сидит на всю длину паза и на сварке, а у меня в тру местах и на резьбе, а головку автомобильную я тоже решил не ставить, заказал у токаря за сто рублей втулку в которой одно отверстие под вал на движке, а второе под вал торсиона, еще со стороны торсиона он сделал внешнюю часть под конус, чтоб лишние граммы не носить, да и сам торсиан уменьшил в диаметре, на Стреле там лом нехилый стоит, хотя может это предыдущий хозяин вставил, была мысля сделать его из штанги толкателя клапанов от грузовика, она ровная, легкая и крепкая, но был выходной Ярик стоял, а по прбком нелюблю ездить до жути,
