Сергей Вадимович , поздравляю с приобретением . Надеюсь в ближайшем будущем увидеть технологический отчёт об изготовлении латунных дужек для вертушек ( если конечно это не секретная технология ) . А заодно шепните где добыли латуньку .

Спасибо...

Про латунную проволоку обязательно шепну, как только придёт по почте...
Нержавеющую проволоку покупал здесь>>> Cсылка скрыта. Для просмотра зарегистрируйтесь на форуме или войдите на форум.

А по изготовлению дужек для вертушек сделаю видео сегодня-завтра и выложу.

[SVL]

Вот фотоотчёт по изготовлению дужек для лепестков вертушек:

Дужки я делаю из разной проволоки.
Пойдёт медная, латунная, и даже из больших канцелярских скрепок...

Будем делать из скрепки, покрытой хромом. Диаметр проволоки 1 мм.

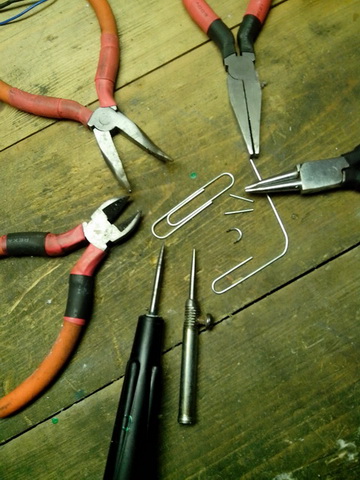

Это материалы и инструмент, который нам понадобится в работе:


Откусываем бокорезами кусочки проволоки, длинной примерно 10-15 мм (зависит от размера лепестка и номера вертушки).

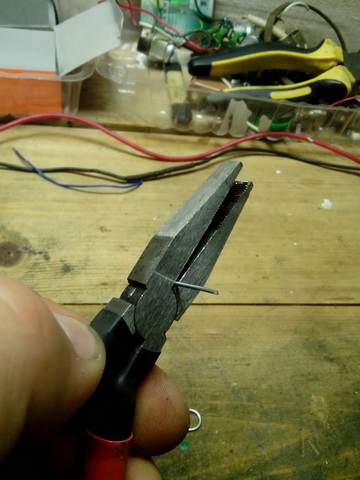

Зажимаем кончик в плоскогубцы на 2-3 мм.

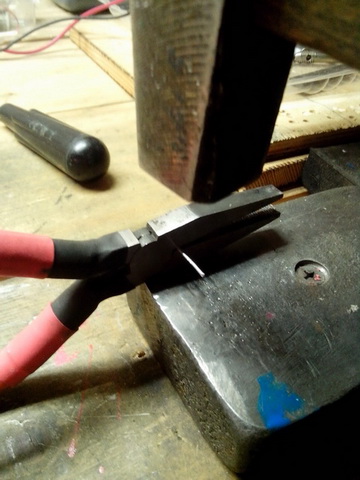

Ставим плоскогубцы на металлическую плиту и наносим молотком 2-3 удара сверху по плоскогубцам.

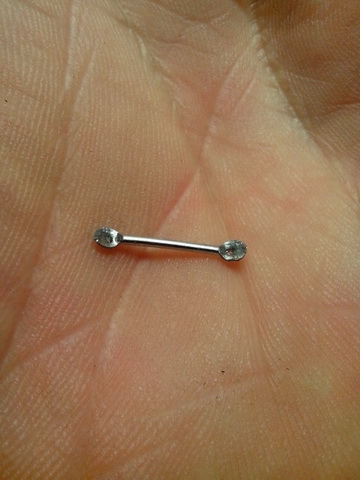

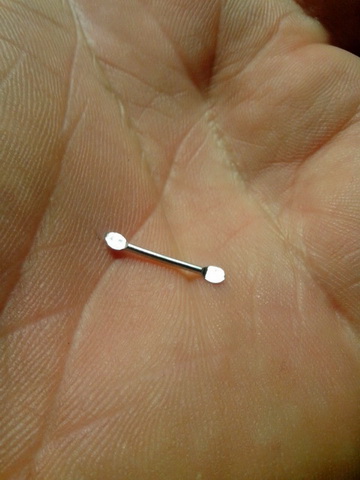

Переворачиваем проволочку и плющим второй её кончик аналогичным способом.
При этом зажимаем проволочку так, чтобы расплющенные кончики получились симметричными друг к другу.

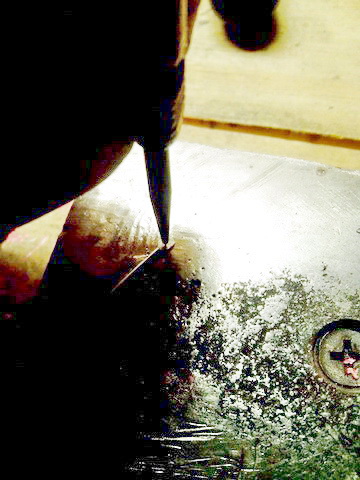

Далее нам нужно накернить ушки, чтобы просверлить отверстия строго по центру.

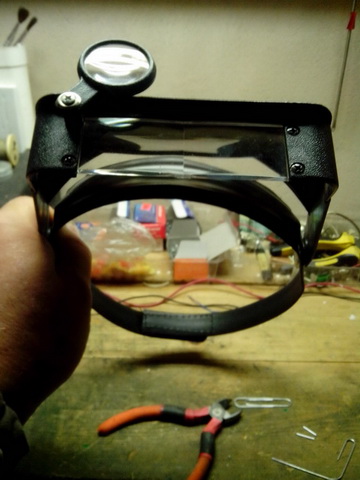

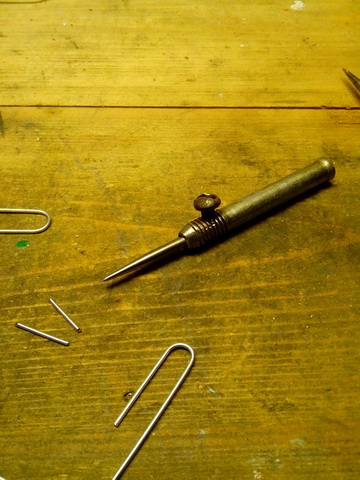

Для этого я использую вот такое увеличительное приспособление и самодельный кернер из твёрдой стали.

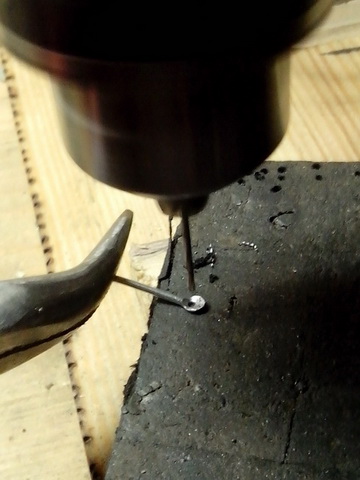

Теперь сверлим в ушках отверстия.
Проволока для оси вертушек у нас будет применяться диаметром 0,8 мм,
по-этому сверло берём Ф=1,0 мм.

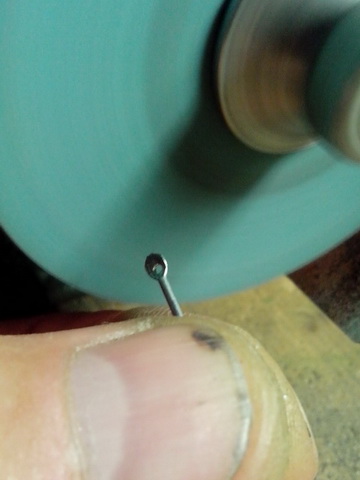

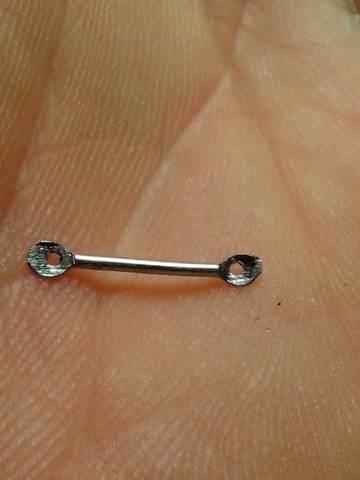

Обрабатываем ушки на наждаке.

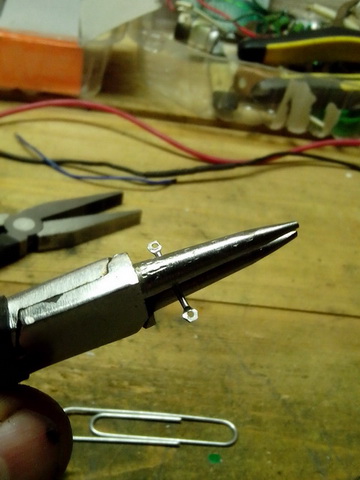

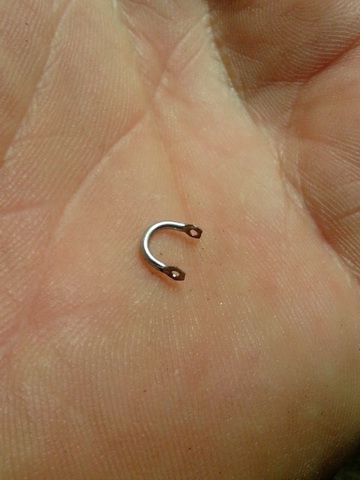

Теперь сгибаем проволочку при помощи круглогубцев и дужка для лепестка вертушки готова...!



На изготовление этой дужки у меня ушло около 5 минут вместе с фотосъёмкой процесса её изготовления.
А так, когда делаешь партию, то десяток можно сделать за 8-10минут.

А в завершение отчёта - мой рыболовный арсенал...)))


Вот, как-то так.........

[aspid]

Вот фотоотчёт по изготовлению дужек для лепестков вертушек

Большое спасибо за быстрое реагирование на просьбы трудящихся . Раньше и сам делал дужки по сходной методе , но в последнее время возникли проблемы с точным центрированием отверстий . Очевидно придётся применять аналогичную оптику ( возраст однако - зрение хорошее , да вот руки коротки ).

[SVL]

Большое спасибо за быстрое реагирование на просьбы трудящихся . Раньше и сам делал дужки по сходной методе , но в последнее время возникли проблемы с точным центрированием отверстий . Очевидно придётся применять аналогичную оптику ( возраст однако - зрение хорошее , да вот руки коротки ).

Пожалуйста, нет проблем... Чем могу......!

Этот увеличитель, или как он правильно называется..?,, мне привёз сосед из Минска в прошлом году.
Цена - около 100 т.б.р. Хорошая весччь...))

У меня с руками проблем нет , а вот зрение уже подводит... .
Видно это старость подбирается незаметно...

[Kulakov]

SVL
Благодарю за выставленные фото. Вызвал интерес , что за сверлильный станок? Как я понял, он работает от 12 вт и сделан из какого - то моторчика? Можно его фото в различных проекциях?

[SVL]

SVL
Благодарю за выставленные фото. Вызвал интерес , что за сверлильный станок? Как я понял, он работает от 12B и сделан из какого - то моторчика? Можно его фото в различных проекциях?

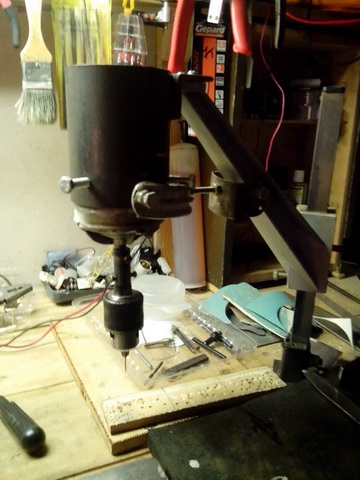

Это сверлильный станок я сделал для мелких работ:

Питание от 0 до 24 Вольт с плавной регулировкой постоянного тока,
электродвигатель от жигулёвского стеклоочистителя.
Блок питания с регулятором напряжения на выходе постоянного тока
мой самодельный диодно-транзисторный:

[Kulakov]

Уважаемый SVL благодарю за предоставленную информацию. Я не технарь, но люблю сделать что - нибудь своими руками.
В молодости сделал самодельный трактор с навесным оборудованием , обрабатывал землю, затем сделал два самодельных мотора с бензотриммера. Есть желание сделать и самодельную мини дрель. Есть моторчик от от щеток с Жигулей и маленькая головка для дрели.Будет то, что надо. За основу буду брать Вашу дрель. Приглянулась. Делаю самодельные блесны и по мере изготовления дрели буду делать по Вашему принципу дужки.
А вот с трансформатором будет проблема, какой то преобразователь на 12 вольт надо делать. Правда, есть блок питания от компьютера может из его можно сделать как Вы думаете? Еще раз повторюсь я не технарь, а руки растут с правильного места.

[SVL]

Уважаемый SVL благодарю за предоставленную информацию. Я не технарь, но люблю сделать что - нибудь своими руками.
В молодости сделал самодельный трактор с навесным оборудованием , обрабатывал землю, затем сделал два самодельных мотора с бензотриммера. Есть желание сделать и самодельную мини дрель. Есть моторчик от от щеток с Жигулей и маленькая головка для дрели.Будет то, что надо. За основу буду брать Вашу дрель. Приглянулась. Делаю самодельные блесны и по мере изготовления дрели буду делать по Вашему принципу дужки.
А вот с трансформатором будет проблема, какой то преобразователь на 12 вольт надо делать. Правда, есть блок питания от компьютера может из его можно сделать как Вы думаете? Еще раз повторюсь я не технарь, а руки растут с правильного места.

Блок питания можно сделать из компьютерного блока питания. Необходимую информацию по этому вопросу можно посмотреть здесь>>> Cсылка скрыта. Для просмотра зарегистрируйтесь на форуме или войдите на форум. .
Можно использовать зарядное устройство для аккумуляторов. Лучше с регулировкой выходного напряжения, чтобы можно было изменять обороты сверлильного станка.

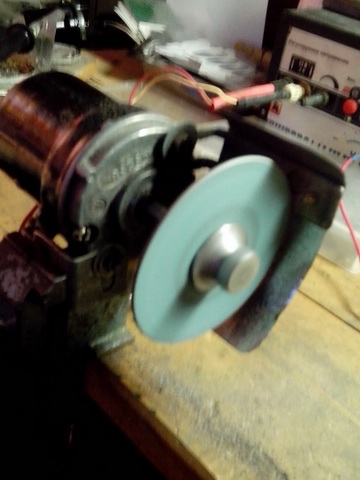

Этот моторчик на сверлильном станке может работать с напряжением до 24 Вольт и ничего с ним не случится. Но при этом будут очень большие обороты... Я эту возможность использую на заточном наждачке (смотри фото выше), если есть необходимость...

Если руки растут в правильном месте и есть большое желание, то можно стать кем угодно и технарём тоже...!)))

[Kulakov]

SVL
Однако, не получается открыть Cсылка скрыта. Для просмотра необходима регистрация на форуме или войдите на форум.. Может я не так что -то делаю?

[SVL]

SVL
Однако, не получается открыть Cсылка скрыта. Для просмотра необходима регистрация на форуме или войдите на форум.. Может я не так что -то делаю?

Попробуйте по этой ссылке пройти >>> Cсылка скрыта. Для просмотра зарегистрируйтесь на форуме или войдите на форум....

Если получилось - отпишитесь...!

[Kulakov]

SVL
Благодарю за предоставление ценной информации. Попросил программиста он открыл. Буду мудрить может что - нибудь получится.
Попутно возникли несколько вопросов по поводу изготовления зарядного устройства для автомобильных аккомуляторов. У меня микроавтобус ЛТ-35 , стоит АКБ -100 а.ч. Можно ли применить для зарядки такой батареи такое зарядное с блока от компьютора? Заранее благодарен, Александр.
И еще один вопрос где В Минске приобретали увеличитель на голову?

[SVL]

SVL
Благодарю за предоставление ценной информации. Попросил программиста он открыл. Буду мудрить может что - нибудь получится.
Попутно возникли несколько вопросов по поводу изготовления зарядного устройства для автомобильных аккумуляторов. У меня микроавтобус ЛТ-35 , стоит АКБ -100 а.ч. Можно ли применить для зарядки такой батареи такое зарядное с блока от компьютера? Заранее благодарен, Александр.

День добрый Александр...

Для зарядки аккумуляторов нужен выпрямитель с зарядным током, равным ёмкости аккумулятора разделённой на 10,
то есть, 100 а.ч./10 = 10Ампер. Для вашего аккумулятора нужно зарядное устройство, обеспечивающее ток зарядки в 10 и более Ампер.
Блок питания от компа будет для него слабоват...

Сегодня получил на почте латунную проволоку, которую заказал в интернет-магазине Хоббистор.
Вот ссылка >>> Cсылка скрыта. Для просмотра зарегистрируйтесь на форуме или войдите на форум....
Проволока средней жёсткости, 0,6 и 0,8 мм диаметр, в мотке 10метров...


Если будете заказывать, то нужно обязательно указать, что нужна проволока жёсткая или полужёсткая, а то могут прислать мягкую, которая на блёсны не годится...

[Yurkoff]

Из латунной проволоки Ф=0,6мм я делаю вертушки №0 и №1 ...,


а из проволоки Ф=0,8мм латунной неплохо получаются дужки лепестков...


Здесь я переделал блёсны на нержавеющую проволоку
и наделал незацепляек из офсетных крючков с передней огрузкой...


[SVL]

SVL
И еще один вопрос где В Минске приобретали увеличитель на голову?

Не знаю, где его покупал мой сосед, у которого здесь дача, а сам он живёт в Минске...

Может в очковых оптиках посмотреть...?!
А называется этот увеличитель бинокулярные очки ...

[Kulakov]

Уважаемый SVL.
Если есть возможность , пожалуйста перезагрузите ссылку
Cсылка скрыта. Для просмотра необходима регистрация на форуме или войдите на форум.. С программистом сегодня неможем открыть для просмотра.
