Вертушки самоделки)))))))))

[Yurkoff]

Ну что же ... Пока Вадимович тренерует аэрограф , готовится к встрече на Браславах и " шукае надхненне " для создания вертушек-гальванопар решил я проработать более тщательно теоретически-практическую часть изготовления этих самых вертушек . Ещё разок перечитав статью, на которую ранее давал ссылочку , понял что написал её теоретик а не практик ( есть ошибки которые приведут к фиаско если слепо следовать тем выкладкам ) . Посему решил провести небольшие исследования самостоятельно ( на работе сегодня выкроил немного времени ). Итак... собрал несколько образцов металлов и сплавов ( алюминий , медь ,свинец ,серебро , латунь , нержавейка и оцинковка )

образцы

, воспользовался аквариумом и тестером

стенд

. На кркодильчиках закреплял тестируемые образцы и погружал их в воду

и измерял напряжение тестером .

Результаты измерения занёс в таблицу .

результаты

Теперь о некоторых нюансах . Если кто-то захочет повторить опыт не удивляйтесь если результаты будут чуть-чуть отличаться может повлиять состав сплавов и рН воды . Для меня было удивительно что нержавейка и латунь в составе гальванопар паказали практически одинаковые результаты не взирая на абсолютно разный химический состав . Сразу хочу предостеречь - ОБЯЗАТЕЛЬНО изолируйте сердечник вертушки от оси , иначе потенциал вашей гальванопары будет равен нулю . Для этого можно использовать пустой стержень шариковой ручки или подходящий кембрик . Ну вот пожалуй и всё . осталось только создать серию одинаковых вертушек с разными гальванопарами и вперёд на водоём для дальнейшего исследования этого направления вертушкостроения ...
P.S. потенциал гальванопары не зависит от расстояния между сердечником и лепестком вертушки , это же касается формы и размеров.

[adenmaden]

а рыберы к аноду плывут?

[SVL]

..... воспользовался аквариумом и тестером


. На кркодильчиках закреплял тестируемые образцы и погружал их в воду


и измерял напряжение тестером......... .


Сергей, а ты не замечал, во время испытаний в аквариуме рыбки к какому электроду больше тянулись, к аноду или к катоду...?

[aspid]

Сергей, а ты не замечал, во время испытаний в аквариуме рыбки к какому электроду больше тянулись, к аноду или к катоду...?

а рыберы к аноду плывут?

Крутятся вокруг , но без особого фанатизма - это же не электроуда , не те потенциалы . Да и( насколько мне известно) в электротралах рыба движется к "+" если оказывается в зоне между катодм и анодом и (если не изменяет память ) напряжение между электродами должно быть из расчета не менее 2-х Вольт на 1 см расстояния для пресной воды

[SVL]

Крутятся вокруг , но без особого фанатизма - это же не электроуда , не те потенциалы . Да и( насколько мне известно) в электротралах рыба движется к "+" если оказывается в зоне между катодм и анодом и (если не изменяет память ) напряжение между электродами должно быть из расчета не менее 2-х Вольт на 1 см расстояния для пресной воды

Я же не зря спросил об этом... Тогда какой смысл в этой электро вертушке, если её потенциал настолько мал, что не достанет до рыбы даже на расстоянии 1 см...??! Стоит ли заморачиваться на этой теме...?

[aspid]

Я же не зря спросил об этом... Тогда какой смысл в этой электро вертушке, если её потенциал настолько мал, что не достанет до рыбы даже на расстоянии 1 см...??! Стоит ли заморачиваться на этой теме...?

Cергей Вадимыч смысл не в том ,что бы собрать всех щук в водоёме возле этой вертушки ... Думаю Вам не раз приходилось наблюдать как хищник сопровождает приманку и не атакует её - что-то его настораживает . А сколько таких эпизодов скрыто от наспод водой ? Что втаком случае делает спиннингист ? ...Пытается оживить игру приманки паузами , подёргиваниями и т.п. для того чтобы симитировать "живой объект". Но ведь не секрет , что все живые существа обладают неким электрополем . Нервные импульсы - это просто электросигналы в организме. Вот вертушки-гальванопары и имитируют эти микросигналы , создавая дополнительный раздражающий фактор для хищника. И действовать он будет только в непосредственной близости от рыбы. Поэтому смысл таких приманок только в том , что бы хоть на чуть-чуть увеличить % поклёвок. Но это лично моё мнение и возможно Вы правы - не стоит этим заморачиваться. Хотя вот такой у меня "дурной" характер - пока не получу результат не могу успокоиться .
А отрицательный результат - это тоже результат . Во всяком случае хоть спать буду спокойно и не терзаться сомнениями

[SVL]

Cергей Вадимыч смысл не в том ,что бы собрать всех щук в водоёме возле этой вертушки ... Думаю Вам не раз приходилось наблюдать как хищник сопровождает приманку и не атакует её - что-то его настораживает . А сколько таких эпизодов скрыто от наспод водой ? Что втаком случае делает спиннингист ? ...Пытается оживить игру приманки паузами , подёргиваниями и т.п. для того чтобы симитировать "живой объект". Но ведь не секрет , что все живые существа обладают неким электрополем . Нервные импульсы - это просто электросигналы в организме. Вот вертушки-гальванопары и имитируют ити микросигналы , создавая дополнительный раздражающий фактор для хищника. И действовать он будет только в непосредственной близости от рыбы. Поэтому смысл таких приманок только в том , что бы хоть на чуть-чуть увеличить % поклёвок. Но это лично моё мнение и возможно Вы правы - не стоит этим заморачиваться. Хотя вот такой у меня "дурной" характер - пока не получу результат не могу успокоиться .
А отрицательный результат - это тоже результат . Во всяком случае хоть спать буду спокойно и не терзаться сомнениями

Так и я такой же упёртый... Пока не разберусь в вопросе, который меня интересует, пусть даже это вопрос не очень важен для меня, всё равно не отступлю, пока не получу ответ...
А эксперимент - это путь к познанию непознанного и порой ищешь ответ на один вопрос, а получаешь что то новое и интересное...
Так что желаю только удачи в твоих экспериментах...

[aspid]

Так и я такой же упёртый... Пока не разберусь в вопросе, который меня интересует, пусть даже это вопрос не очень важен для меня, всё равно не отступлю, пока не получу ответ...

А ничего удивительного :
имя- Сергей
автомобиль- Опель
образование - технический вуз
возраст - почти одинаковый "+ -"
Ну и чей это портрет?
Вот только весовые категории разные

[SVL]

Так и я такой же упёртый... Пока не разберусь в вопросе, который меня интересует, пусть даже это вопрос не очень важен для меня, всё равно не отступлю, пока не получу ответ...

А ничего удивительного :
имя- Сергей
автомобиль- Опель
образование - технический вуз
возраст - почти одинаковый "+ -"
Ну и чей это портрет?
Вот только весовые категории разные

Да уж, точно подмечено...!
Тогда предлагаю перейти на ТЫ, а то я перешёл, а ты что-то не понятно...!

[Yurkoff]

Блин, про вас двоих модно снимать передачу Мозголомы.

[SVL]

Блин, про вас двоих модно снимать передачу Мозголомы.

Лишь бы не костоломы...

[Yurkoff]

Продолжение новой серии вертушек:

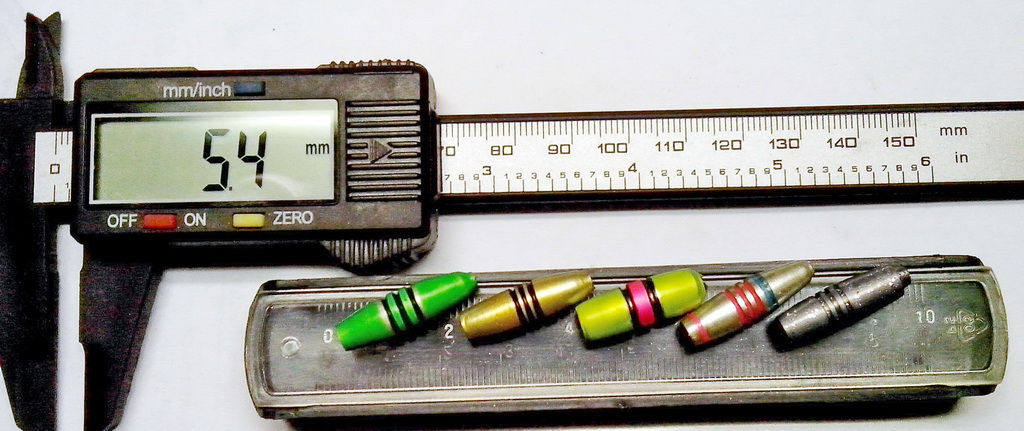

вот часть сердечников, изготовленных из свинцовых грузил...

Продолжение следует...

[dansk]

Ну вы, блин, даёте)))

[adenmaden]

Итак , кто о чём , а вшивый о бане . С утра отправил жену на работу , внука с дочкой в гости и решил вплотную заняться вертушками-гальванопарами .Для чистоты эксперимента придётся делать блёсенки-близнецы , но с разными электропотенциалами . Чтобы не штамповать новые лепестки перебрал уже готовые из старых запасов .

старые запасы

Из того что попало под руку выбрал две пары :
1) лепесток - посеребренная латунь , сердечник - присадка для сваривания нержавейки ;
лепесток - дюраль , сердечник - та же присадка ;
2) лепесток - чистая латунь , сердечник - втулка из нержавейки ;
лепесток - чистая латунь , сердечник - цинк .

будущие гальванопары

Что бы исключить влияние побочных факторов на чистоту эксперимента ( цвет, размер , частота вращения ) необходимо было изготовить именно пары близнецов . Вот первая парочка и готова (как пишут в детских журналах - "найди 5 отличий " ) .

белые близняшки

Замер потенциалов : вертушка с посеребренным лепестком - 0,49 В ;
вертушка с дюралевым лепестком - 0,05 В почти в 10 раз меньше
Замер производился в условно чистой воде из-под крана . На конкретном водоёме величина ЭДС будет немного отличаться , но пропорция сохраниться
А вот со второй парой вышла небольшая заминка - не смог расплавить дома на электроплите цинк для сердечника ( температура плавления 420 градусов ), придётся на работе напрячь газосварщика .
Вот , пожалуй , и всё ... Осталось самое трудное - дождаться полевых ( читай водяных ) испытаний .
P.S. Немного не по теме( и да простят меня модераторы ) : Юра как-то интересовался попперами ручной работы ... Они уже в работе - осталось вклеить каркасы , покрасить и разловить .

[root]

aspid
Похоже поппер той же системы что и у меня лежит подареный, да погрызеный Ценю! Чавкает так, что ляугхи с противоположного берега свислочи плывут ))) не шучу (была рыбалочка... :-D )
