Александр РБ писал(а):Виталий добрый день! Как в клинок попадает армирующий пруток? При печати? Не увидел на фото никаких отверстий.
И ещё, просто интересно, почему прилив штыка на ранний вариант выбрал?
Вложение КМ-44 штык 4 позднее.jpg больше недоступно
Наверное этот "второй клык", по задумке конструктора, позволял проще пристегивать штык. Трубка по этому приливу подается вперед, а когда совмещается со стволом, "садится" на свое место. Потом в СКС-е подобное реализовали. В нашем случае это не принципиально, конечно!
Саша,хвостовик штыка был напечатан отдельной деталью. В штыке и в нём почти до отверстия под винт сделана пустота Ф5,5мм. Подобрал стальную шпильку,на конце одном нарезал резьбу М6 около 10см . Далее за резьбой до самого конца шпильку на наждаке сточил до 5мм. Так чтобы штык безпрепятственно на неё налезал до резьбы.На ЭДП закрутил эту шпильку резьбой в хвостовик.Резьбу метчиком в хвостовике не резал-она отлично нарезается самой шпилькой в пластике. Ещё немного резьбы оставалось чтобы навинтить на том же ЭДП сам штык. Хорошенько обезжирил шпильку,не жалея намазал эпоксидкой и одел штык на шпильку. Клеем его отталкивало назад,вот для этого и оставил участок с резьбой! На смазанную клеем шпильку- на остаток резьбы подобно хвостовику навинтил сам штык. После того как высох клей,получилась крепкая монолитная конструкция!!!
По второму вопросу-такой именно прилив понравился больше.
Второй как ты сказал "клык" надёжнее контролит штык в разложенном положении-в дуэте с надульным кольцом.
Первый "клык" отвечает за фиксацию штыка в сложенном виде. Мы второй решили не делать. Учитывая что в штыковую атаку не нужно ходить,он достаточно надёжно за счёт хорошей пружины и надульного кольца работает.
Как это работает я в видео по своему штыку показал. Ссылку если не видел найдёшь на предыдущей странице.

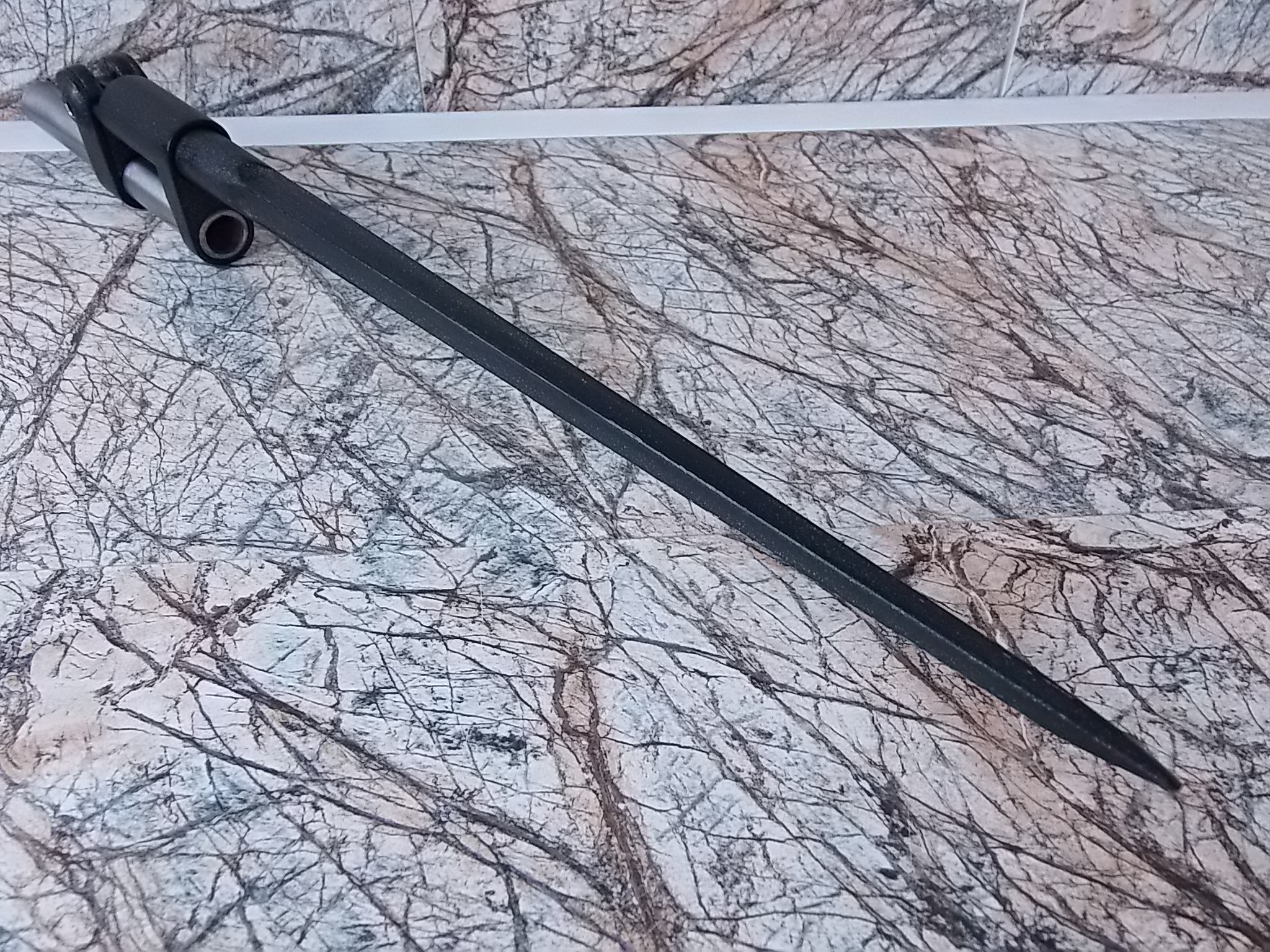

Всё просто! Допустим штык сложен. Оттягиваю муфту на себя-она подпружинена. Так снимаю штык с зацепа с ригелем-первым "клыком". По оси поворачиваю штык против часовой стрелки. Зубы которые заскакивают за "клык"(ригель) скользят по окружности хомута. Когда штык наствольным кольцом касается ствола карабина-снова оттягиваю уже вперёд подпружиненную муфту и отпустив её она этим кольцом садится точно на ствол. Всё..... Сложить штык в обратном порядке. Сделал тут сегодня для заказчика пару фото изготовленного штыка при дневном свете:
